Interruptores de Media Tensión

Presentación del tema: "Interruptores de Media Tensión"— Transcripción de la presentación:

1 Interruptores de Media Tensión
Dos Tecnologías de Corte SF6 y Vacio 1

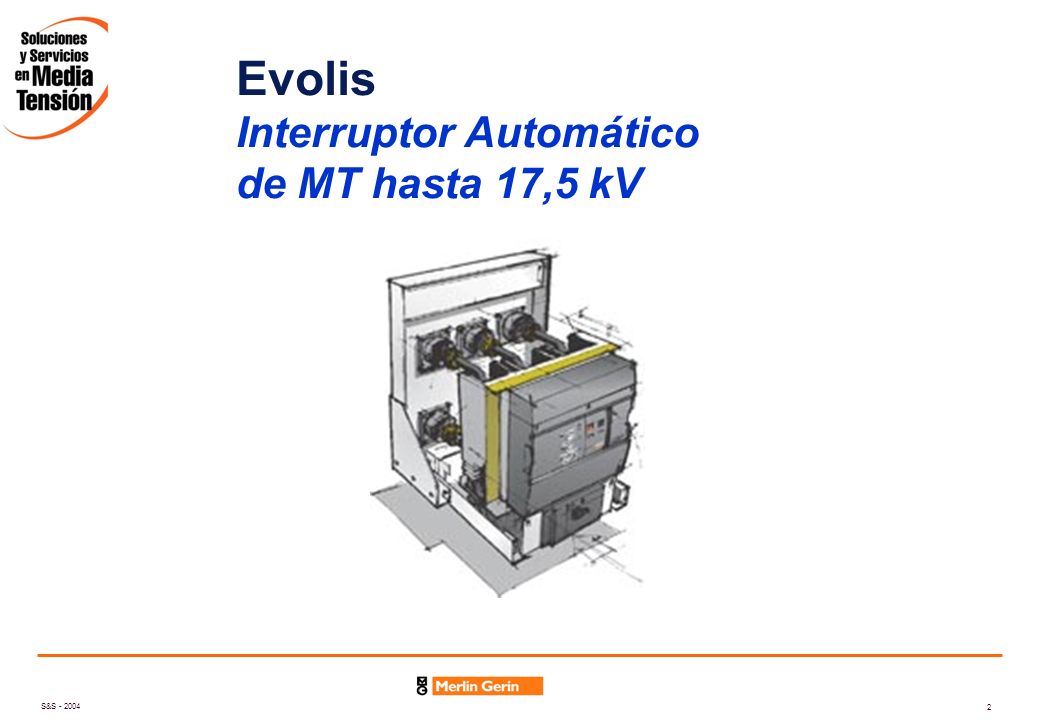

2 Evolis Interruptor Automático de MT hasta 17,5 kV
Familia Sepam 1000+: - integrada en la serie Sepam - protección de entrada de serie (low-end) con el Sepam serie 20, la cual reemplaza totalmente a la serie familia (soluciones simples para aplicaciones comunes) - protección de media-serie (mid-range) con el Sepam series 40 (soluciones de alta eficiencia para aplicaciones exigentes) - Sepam 2000 para aplicaciones de alta-serie (high-end), que requieren: - funciones de protección diferencial - gran número de E/S - funciones de control y monitoreo específicas

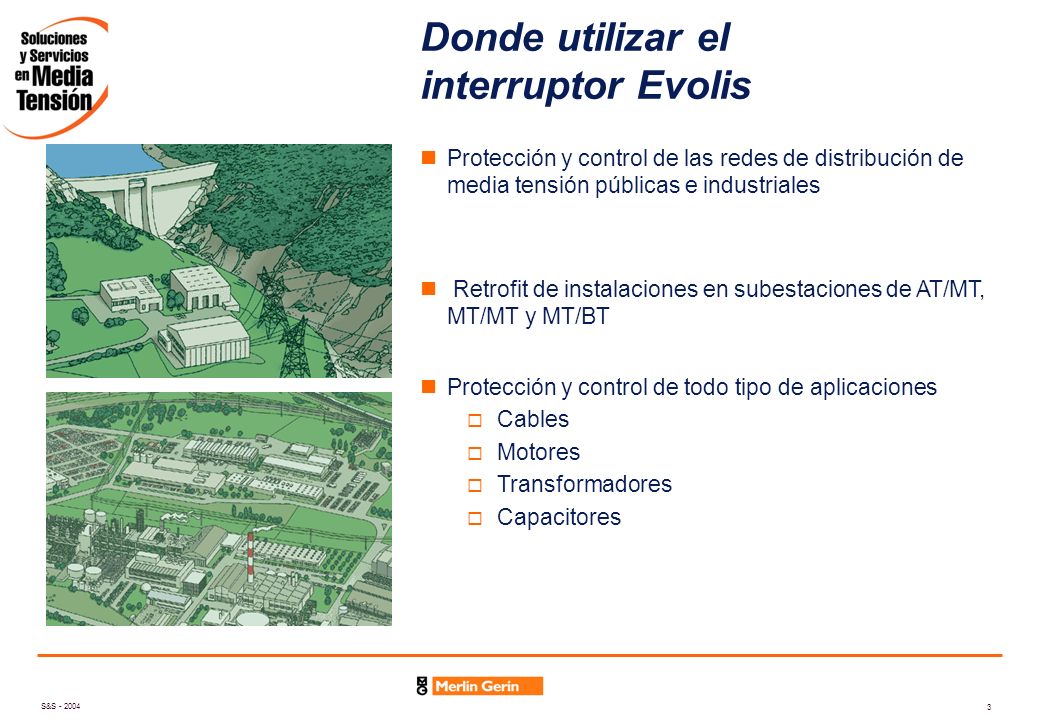

3 Donde utilizar el interruptor Evolis
Protección y control de todo tipo de aplicaciones Cables Motores Transformadores Capacitores Retrofit de instalaciones en subestaciones de AT/MT, MT/MT y MT/BT Protección y control de las redes de distribución de media tensión públicas e industriales Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

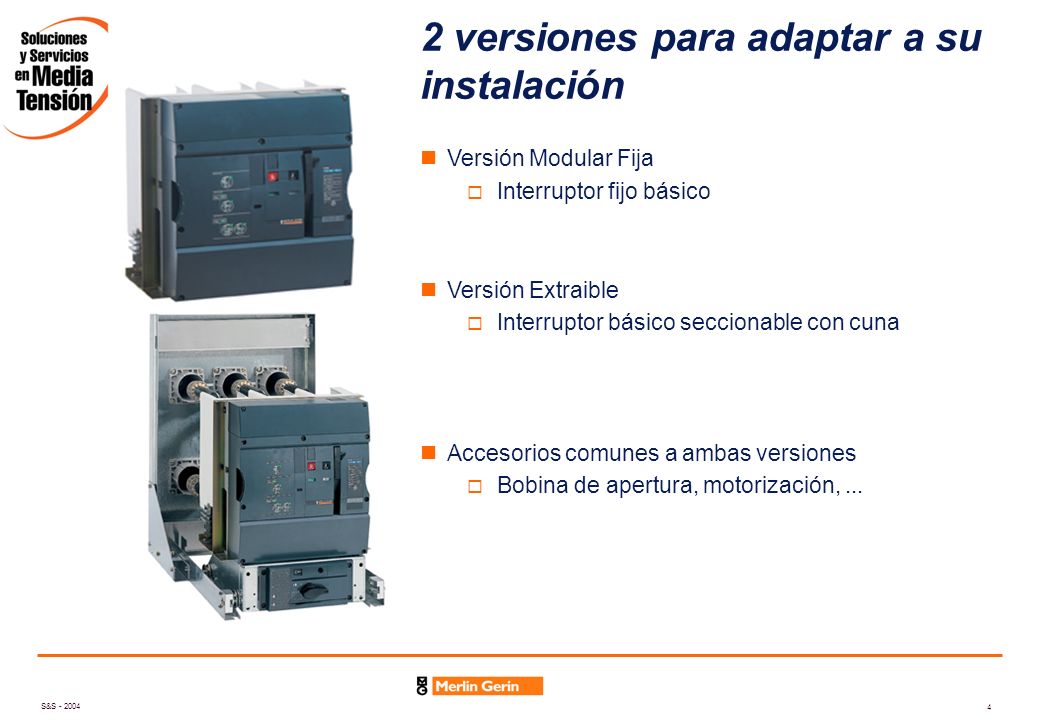

4 2 versiones para adaptar a su instalación
Accesorios comunes a ambas versiones Bobina de apertura, motorización, ... Versión Extraible Interruptor básico seccionable con cuna Versión Modular Fija Interruptor fijo básico Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

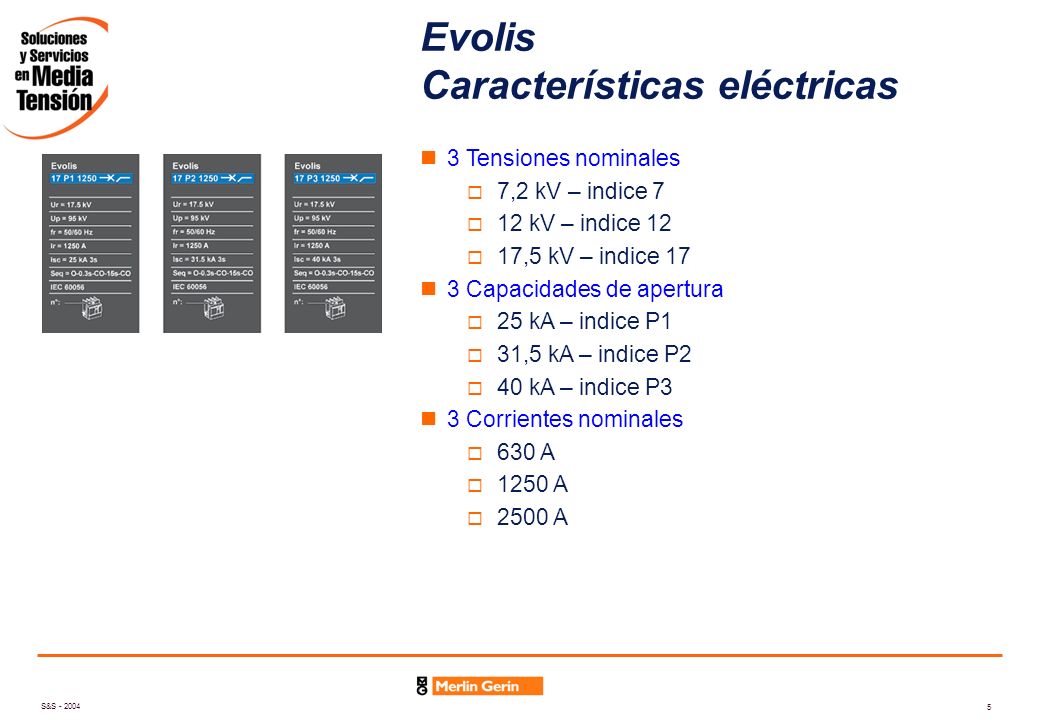

5 Evolis Características eléctricas
3 Corrientes nominales 630 A 1250 A 2500 A 3 Capacidades de apertura 25 kA – indice P1 31,5 kA – indice P2 40 kA – indice P3 3 Tensiones nominales 7,2 kV – indice 7 12 kV – indice 12 17,5 kV – indice 17 Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

6 Evolis Características eléctricas
Versión Fija Versión Extraible Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

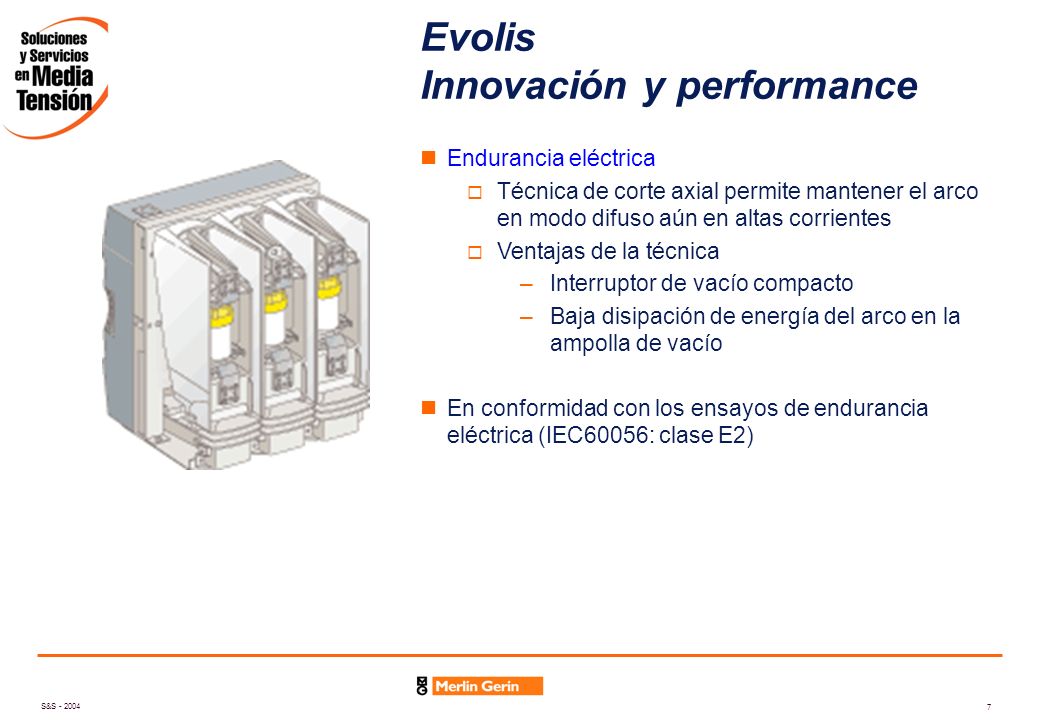

7 Evolis Innovación y performance
Endurancia eléctrica Técnica de corte axial permite mantener el arco en modo difuso aún en altas corrientes Ventajas de la técnica Interruptor de vacío compacto Baja disipación de energía del arco en la ampolla de vacío En conformidad con los ensayos de endurancia eléctrica (IEC60056: clase E2) Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

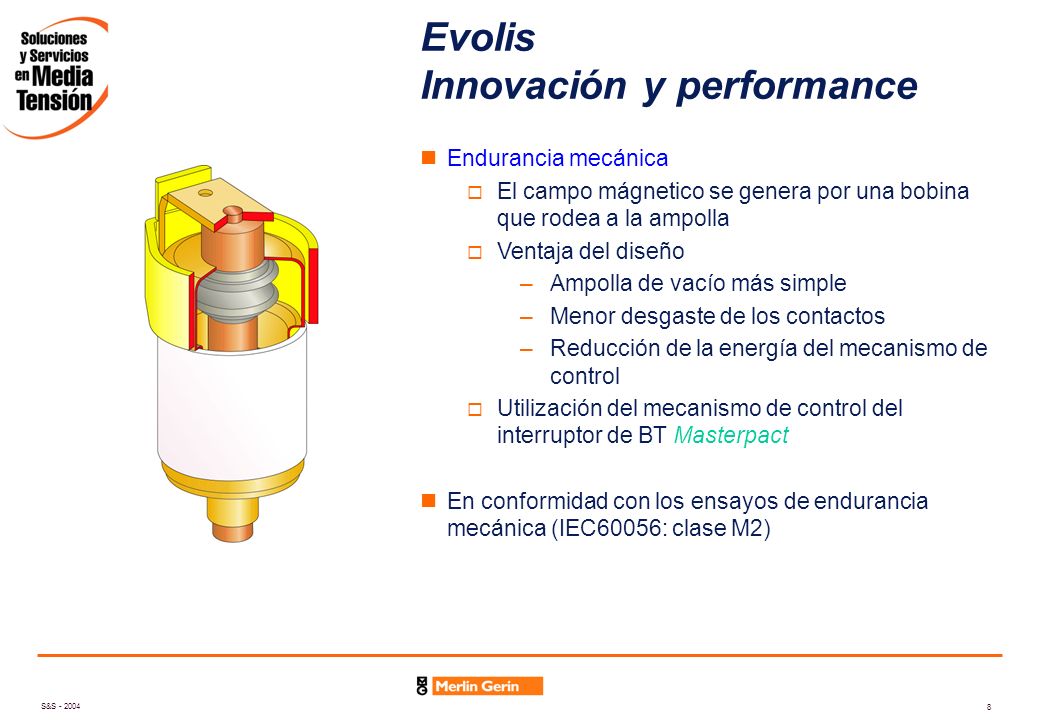

8 Evolis Innovación y performance
Endurancia mecánica El campo mágnetico se genera por una bobina que rodea a la ampolla Ventaja del diseño Ampolla de vacío más simple Menor desgaste de los contactos Reducción de la energía del mecanismo de control Utilización del mecanismo de control del interruptor de BT Masterpact En conformidad con los ensayos de endurancia mecánica (IEC60056: clase M2) Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

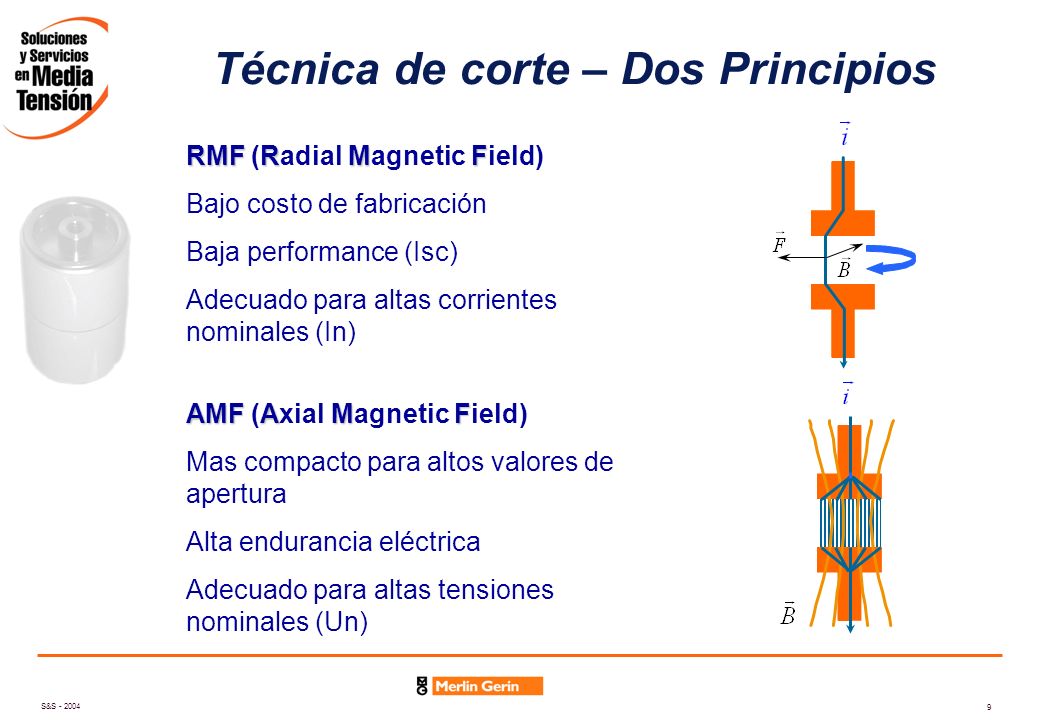

9 Técnica de corte – Dos Principios
RMF (Radial Magnetic Field) Bajo costo de fabricación Baja performance (Isc) Adecuado para altas corrientes nominales (In) AMF (Axial Magnetic Field) Mas compacto para altos valores de apertura Alta endurancia eléctrica Adecuado para altas tensiones nominales (Un) Cuando el valro de corriente es de aproximadamente 10 kA, el arco se extingue de manera natural. En altas corrientes los valores de arco son concentrados y los sobrecalentamientos puntuales de las piezas de contacto deben ser evitados. Existen dos principios para disipar el calor en las superficies de contacto: a).- El más antigüo es el RMF - Radial Magnetic Field (campo magnético radial) desarrollado por GE USA 1960, el cual se basa principalmente en la forma física de los contactos. En este caso el campo magnético produce una fuerza tal que hace girar al arco alrededor de las superficies de las piezas de contacto. Esto permite que la erosión de los contactos que ocurre durante la rotación del arco sea distribuida uniformemente sobre la superficie de las piezas de contacto. b).- El más reciente es el AMF - Axial Magnetic Field (campo magnético axial) desarrollado por Toshiba Japon 1975, basa su funcionamiento en la forma de los contactos y un sistema externo. El campo magnético hace que el arco se extinga siguiendo las líneas de campo cuando los valores de corriente son elevados. Esto significa que la erosión sobre los contactos en forma de disco es uniforme y cualquier daño puntual es evitado. Estos principios son actualmente utilizados y realizados mediante diferentes procesos. 2

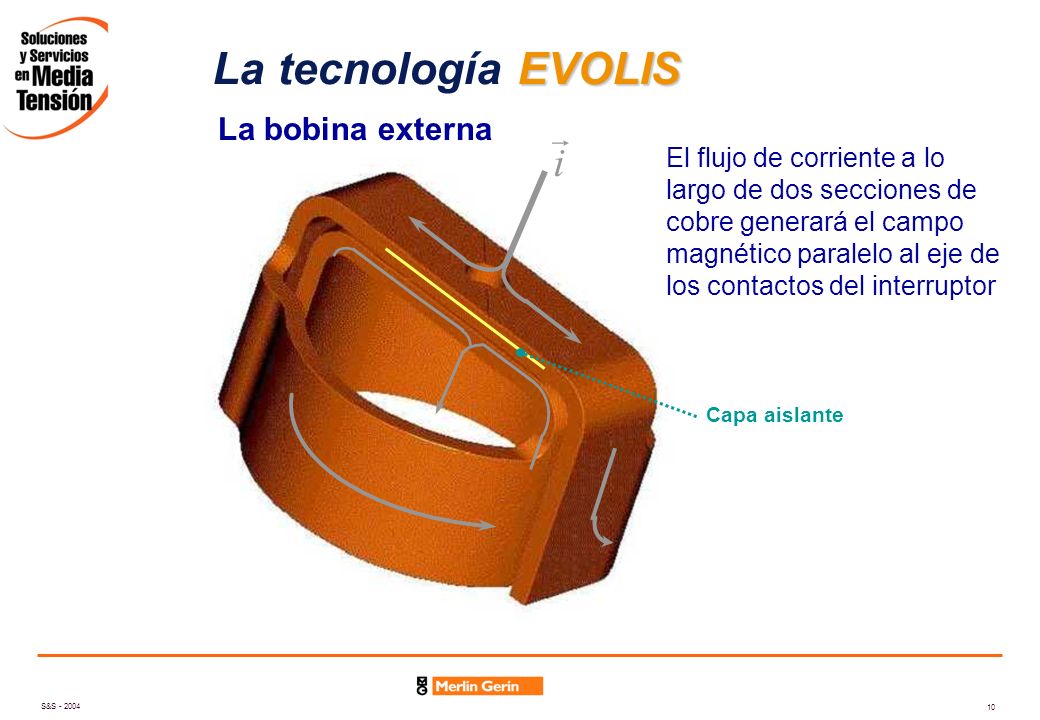

10 La tecnología EVOLIS r i La bobina externa
El flujo de corriente a lo largo de dos secciones de cobre generará el campo magnético paralelo al eje de los contactos del interruptor Capa aislante Para crear el campo magnético, Schneider Electric utiliza una bobina externa. El diseño específico de esta bobina se encuentra patentado. Consiste en dos media-bobina arrolladas en paralelo que reduce las pérdidas por efecto Joule en comparación con la solución de bobina simple 2

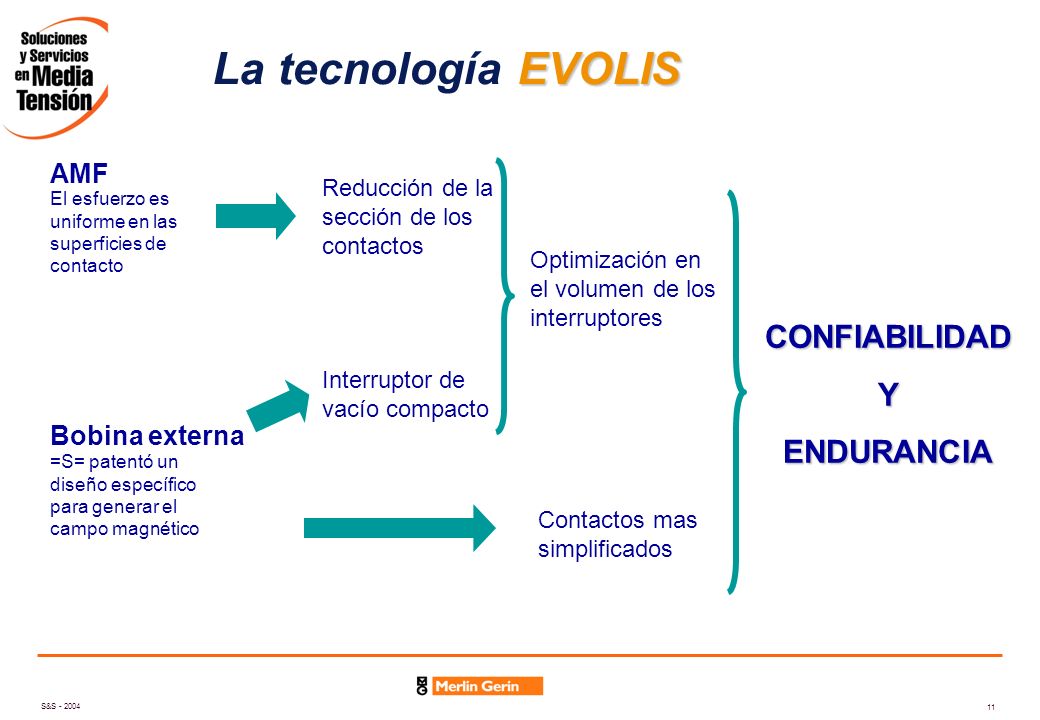

11 La tecnología EVOLIS CONFIABILIDAD Y ENDURANCIA AMF Bobina externa
El esfuerzo es uniforme en las superficies de contacto Reducción de la sección de los contactos Optimización en el volumen de los interruptores CONFIABILIDAD Y ENDURANCIA Interruptor de vacío compacto Bobina externa =S= patentó un diseño específico para generar el campo magnético Los interruptores Evolis utilizan la tecnología mas avanzada. El AMF reduce el tamaño de los contactos como así también uniformiza las tensiones en las superficies de los mismos. La bobina externa que genera el campo magnéticoproporciona las siguientes ventajas: *Diseño simple de la ampolla *Contactos simples y confiables *Los contactos están inmersos en un campo magnético permitiendo mayores niveles de corriente de cortocircuito en comparación con el tamaño de los mismos. Contactos mas simplificados 2

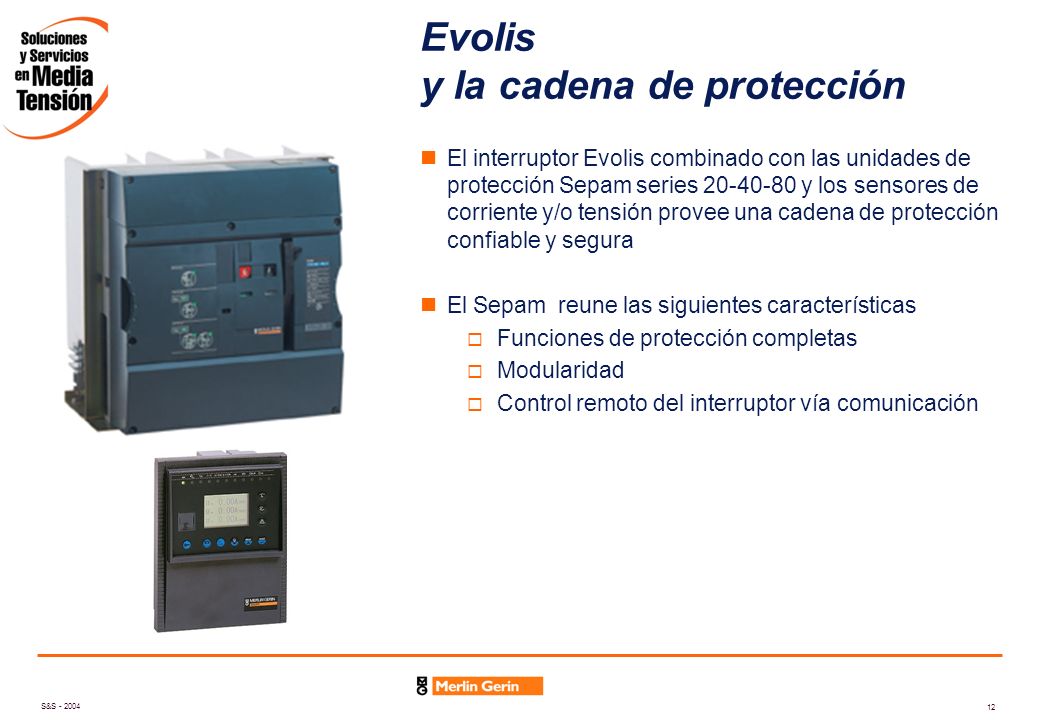

12 Evolis y la cadena de protección
El interruptor Evolis combinado con las unidades de protección Sepam series y los sensores de corriente y/o tensión provee una cadena de protección confiable y segura El Sepam reune las siguientes características Funciones de protección completas Modularidad Control remoto del interruptor vía comunicación Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

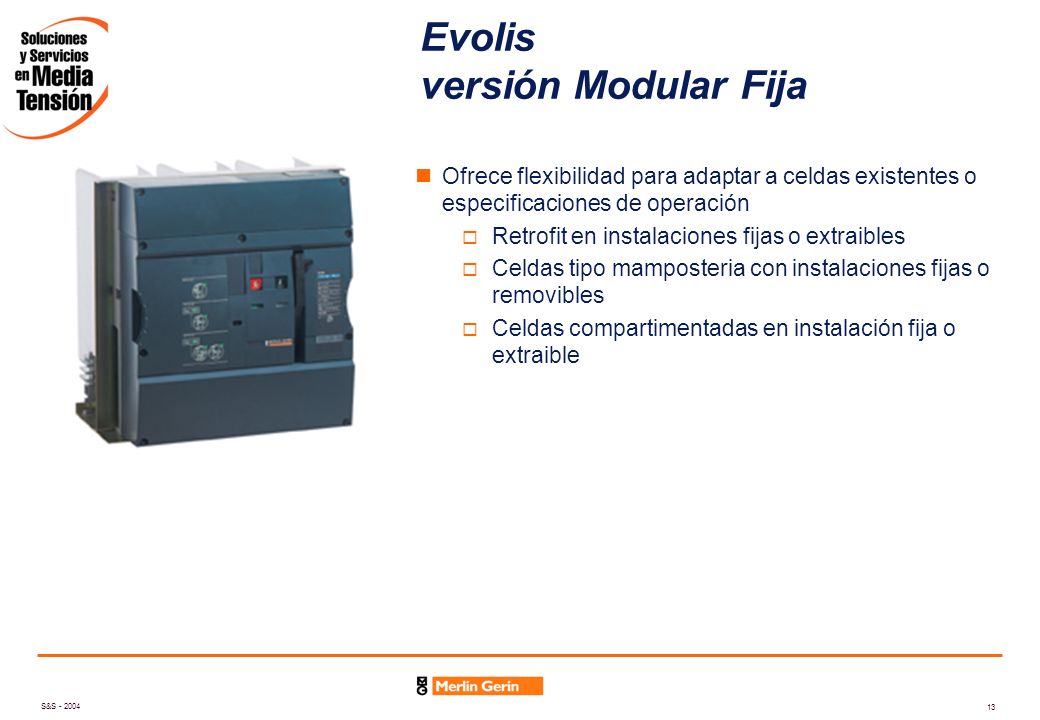

13 Evolis versión Modular Fija
Ofrece flexibilidad para adaptar a celdas existentes o especificaciones de operación Retrofit en instalaciones fijas o extraibles Celdas tipo mamposteria con instalaciones fijas o removibles Celdas compartimentadas en instalación fija o extraible Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

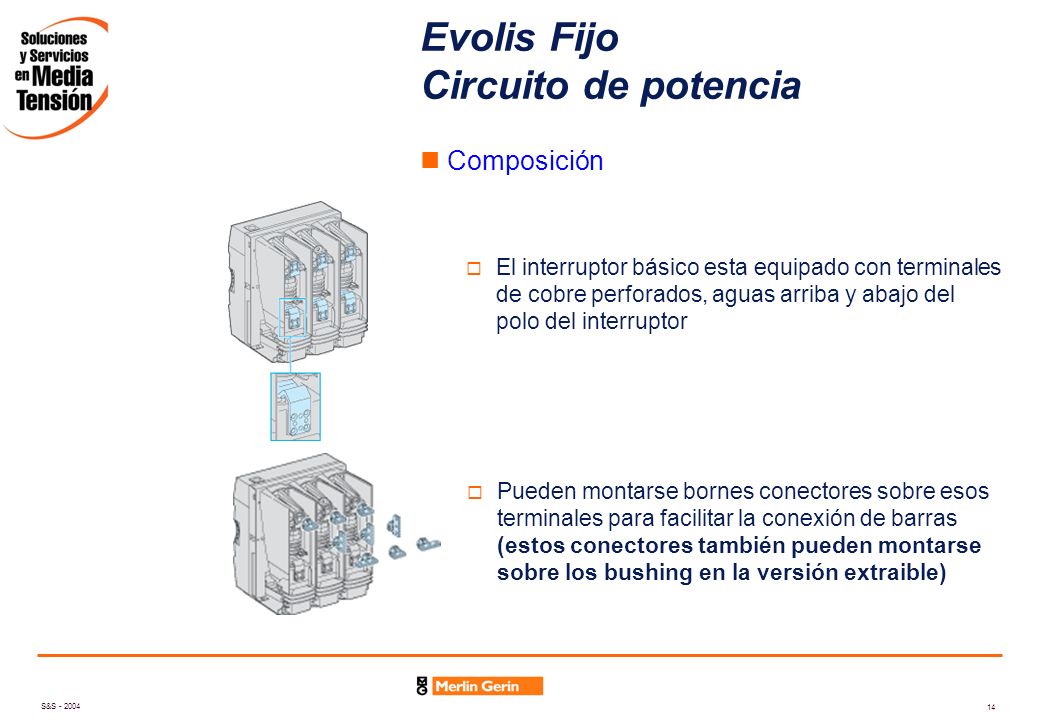

14 Evolis Fijo Circuito de potencia
Composición El interruptor básico esta equipado con terminales de cobre perforados, aguas arriba y abajo del polo del interruptor Pueden montarse bornes conectores sobre esos terminales para facilitar la conexión de barras (estos conectores también pueden montarse sobre los bushing en la versión extraible) Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

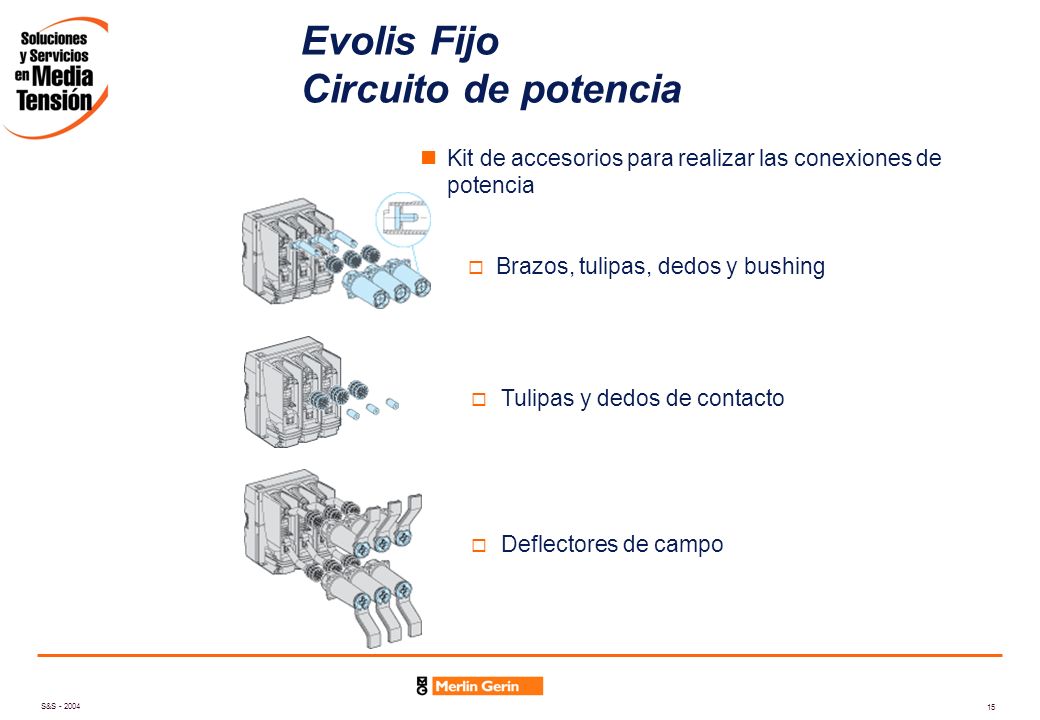

15 Evolis Fijo Circuito de potencia
Kit de accesorios para realizar las conexiones de potencia Brazos, tulipas, dedos y bushing Tulipas y dedos de contacto Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar Deflectores de campo

16 Evolis versión Extraible
El interruptor esta equipado con todos los componentes para instalarlo en un cubicle donde se requiera un interruptor extraible Ofrece una solución completa que esta totalmente integrada y verificada por el fabricante en conformidad con la norma IEC y 60056 Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

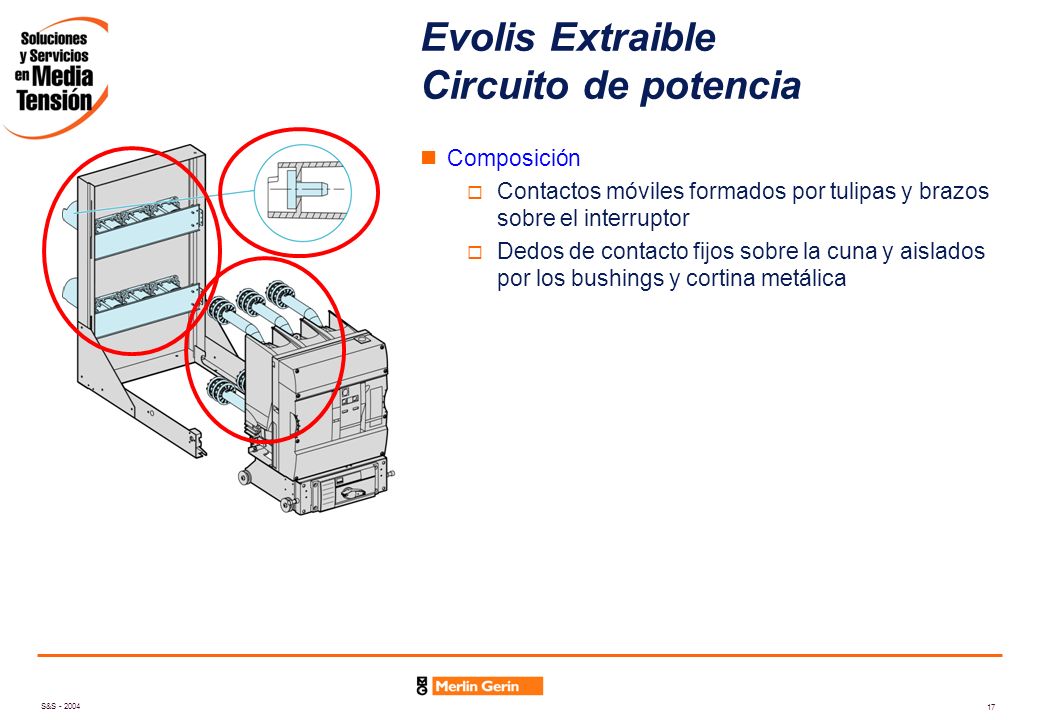

17 Evolis Extraible Circuito de potencia
Dedos de contacto fijos sobre la cuna y aislados por los bushings y cortina metálica Contactos móviles formados por tulipas y brazos sobre el interruptor Composición Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

18 Evolis Extraible Circuito de potencia
Importante Los ensayos dieléctricos están garantizados excluyendo los conectores Deberán verificarse según la configuración de la conexión externa Para Ur= 17,5kV usar deflectores O por medio de conectores (tambien utilizados en el interruptor fijo) La conexión se realiza fuera de la cuna sobre los terminales del bushing Conexión Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

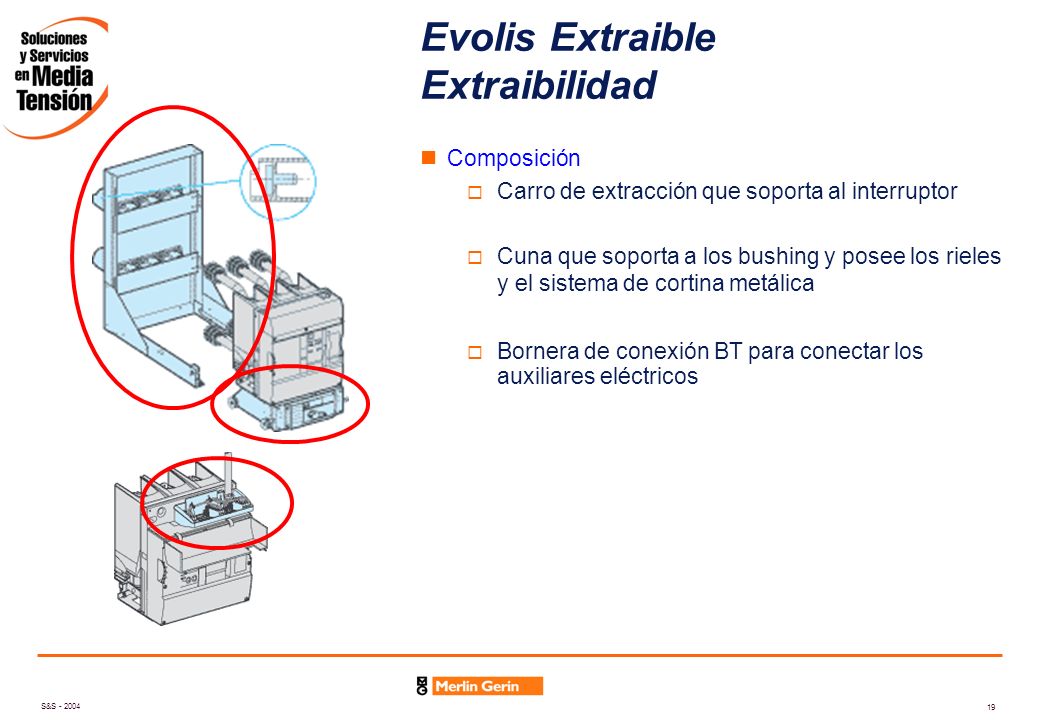

19 Evolis Extraible Extraibilidad
Bornera de conexión BT para conectar los auxiliares eléctricos Cuna que soporta a los bushing y posee los rieles y el sistema de cortina metálica Carro de extracción que soporta al interruptor Composición Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

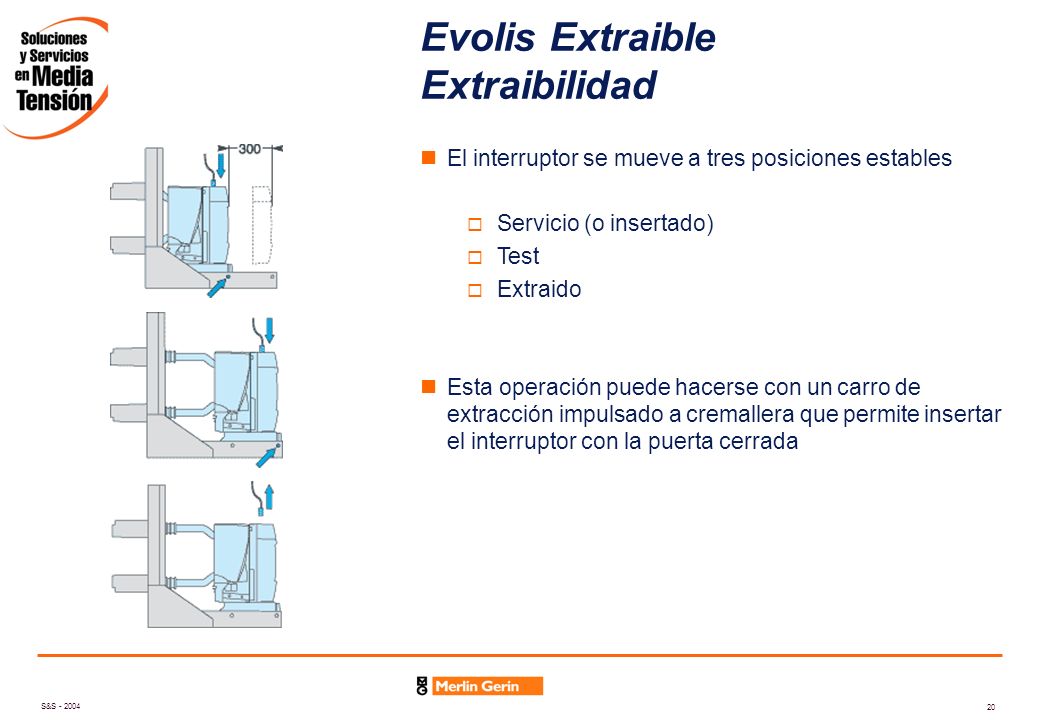

20 Evolis Extraible Extraibilidad
Extraido Esta operación puede hacerse con un carro de extracción impulsado a cremallera que permite insertar el interruptor con la puerta cerrada Test Servicio (o insertado) El interruptor se mueve a tres posiciones estables Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

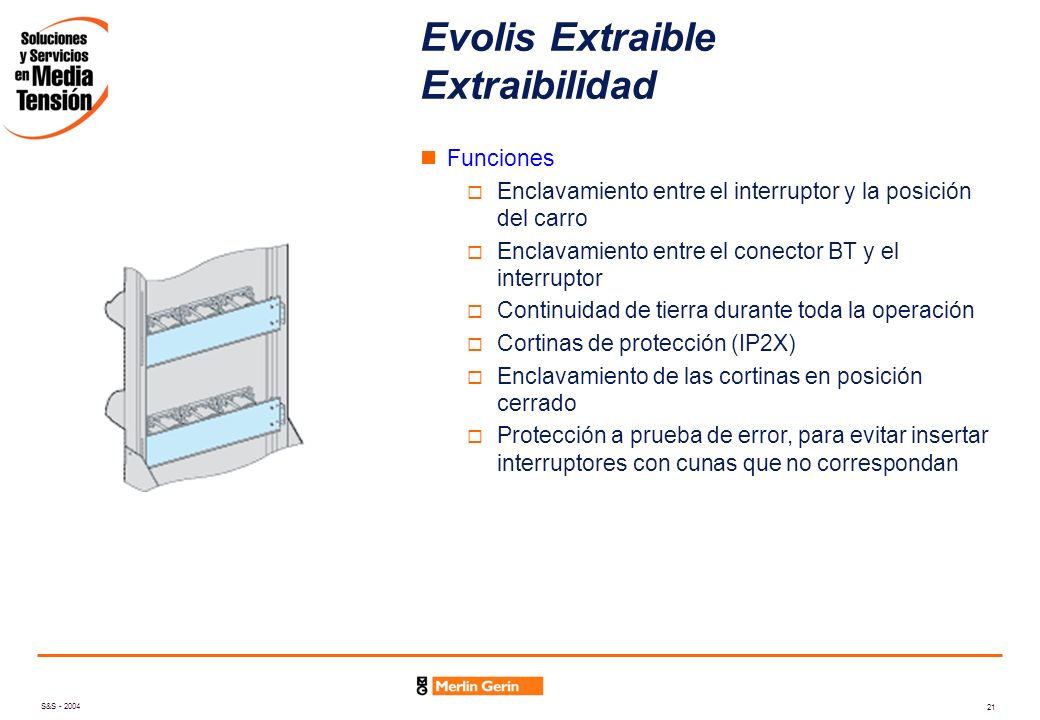

21 Evolis Extraible Extraibilidad
Funciones Enclavamiento entre el interruptor y la posición del carro Enclavamiento entre el conector BT y el interruptor Continuidad de tierra durante toda la operación Cortinas de protección (IP2X) Enclavamiento de las cortinas en posición cerrado Protección a prueba de error, para evitar insertar interruptores con cunas que no correspondan Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

22 Evolis Extraible Extraibilidad
Barra deslizante de tierra Sistema de enclavamiento a llave (Ronis o Profalux) para la posición del interruptor extraido Sistema de propulsión del carro a cremallera Set de contactos auxiliares 4 contactos de posición del carro 1 contacto de indicación que el carro esta enclavado en posición insertado o extraido Accesorios Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

23 Evolis Extraible Estructura soporte
Composición Kit de ruedas deslizantes La estructura intermedia permite posicionar a una altura variable al interruptor (a desarrollar según el proyecto) Función Transformar al interruptor tipo “cassette” en un interrutor deslizante (agregando una estructura intermedia) Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

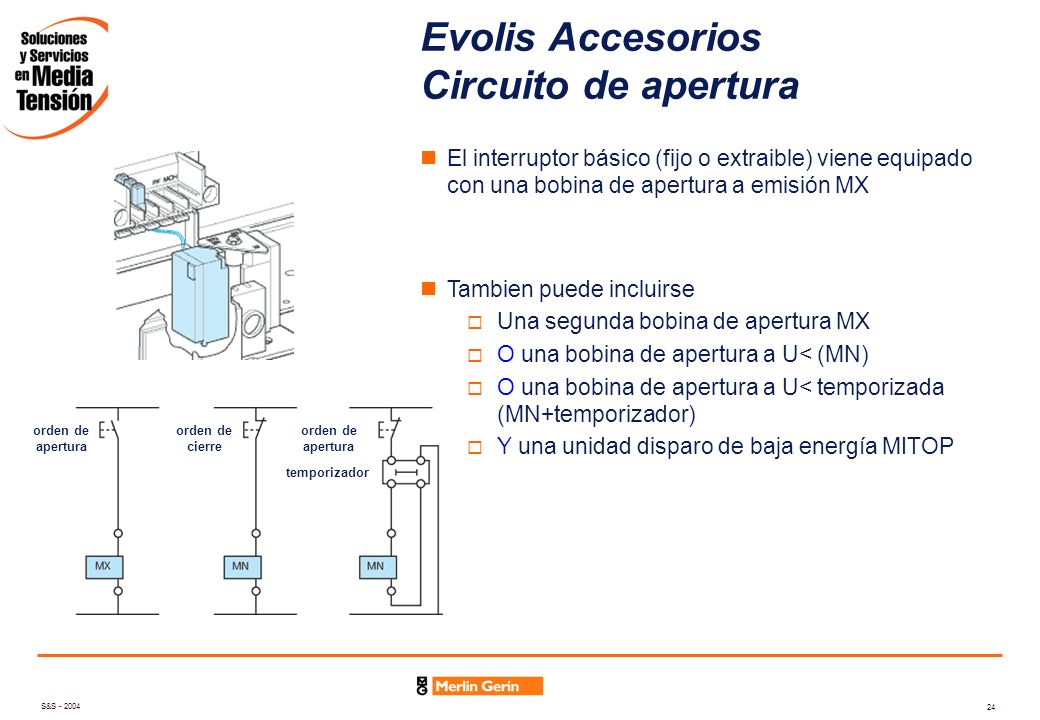

24 Evolis Accesorios Circuito de apertura
Tambien puede incluirse Una segunda bobina de apertura MX O una bobina de apertura a U< (MN) O una bobina de apertura a U< temporizada (MN+temporizador) Y una unidad disparo de baja energía MITOP El interruptor básico (fijo o extraible) viene equipado con una bobina de apertura a emisión MX orden de apertura orden de cierre temporizador Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

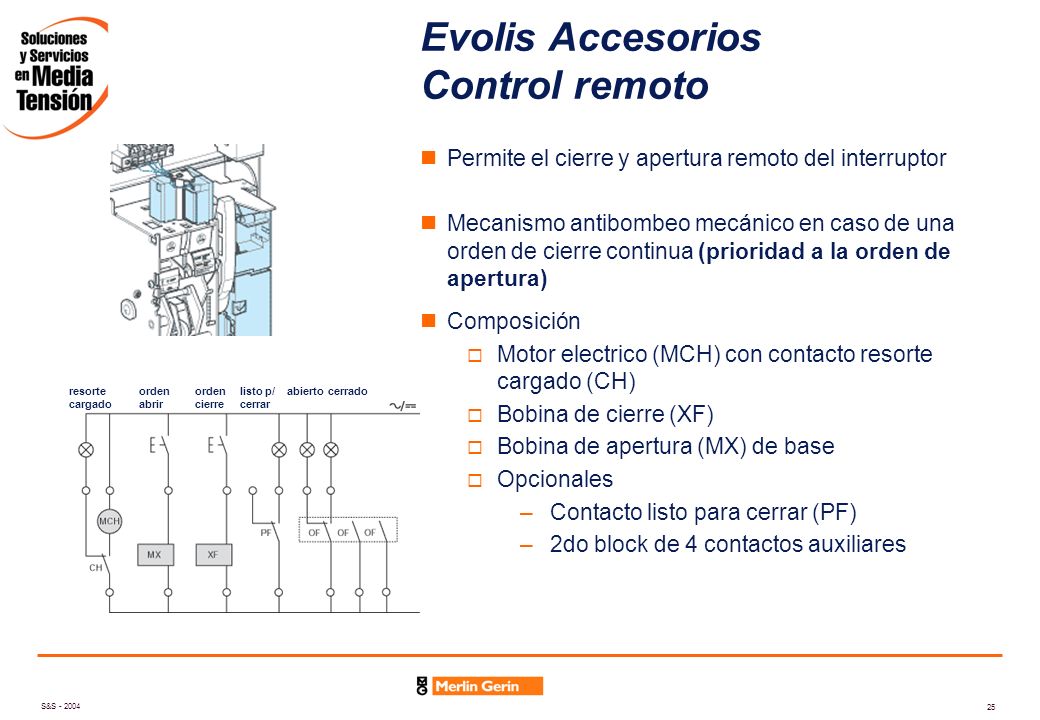

25 Evolis Accesorios Control remoto
Mecanismo antibombeo mecánico en caso de una orden de cierre continua (prioridad a la orden de apertura) Composición Motor electrico (MCH) con contacto resorte cargado (CH) Bobina de cierre (XF) Bobina de apertura (MX) de base Opcionales Contacto listo para cerrar (PF) 2do block de 4 contactos auxiliares Permite el cierre y apertura remoto del interruptor resorte cargado orden abrir orden cierre listo p/ cerrar cerrado abierto Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

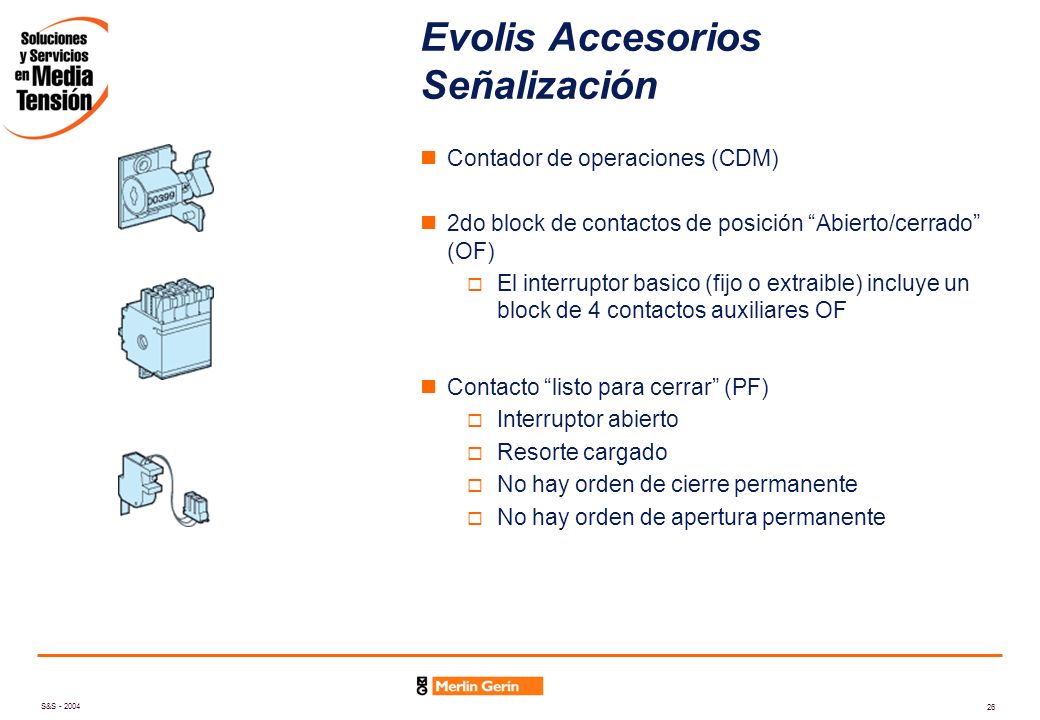

26 Evolis Accesorios Señalización
Contacto “listo para cerrar” (PF) Interruptor abierto Resorte cargado No hay orden de cierre permanente No hay orden de apertura permanente 2do block de contactos de posición “Abierto/cerrado” (OF) El interruptor basico (fijo o extraible) incluye un block de 4 contactos auxiliares OF Contador de operaciones (CDM) Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

27 Evolis Accesorios Enclavamiento/Bloqueo
Mecanismo de traba de puerta Permite la operación del interruptor solo cuando esta la puerta cerrada Se monta sobre el carro de extracción a cremallera Por 1 o 2 llaves (Ronis o Profalux) Bloqueo del interruptor en posición abierto Por 1 a 3 candados Bloqueo de los pulsadores Por candado o por precinto Recordatorio de las principales características del Sepam serie 20 por sucesivas diapositivas con los siguientes mensajes: Soluciones simples para aplicaciones corrientes Arquitectura modular para ajustar sus necesidades en forma precisa, al mejor costo Funciones de protección de fase y tierra muy completas Protección de sobrecarga térmica mejorada Mantenimiento asistido por funciones de diagnóstico del interruptor Comunicación Modbus communication para operación remota de su red Software de configuración: herramienta poderosa y amigable Simple para instalar y utilizar

28 Interruptores Automáticos en MT 1 a 40,5 kV Gama SF

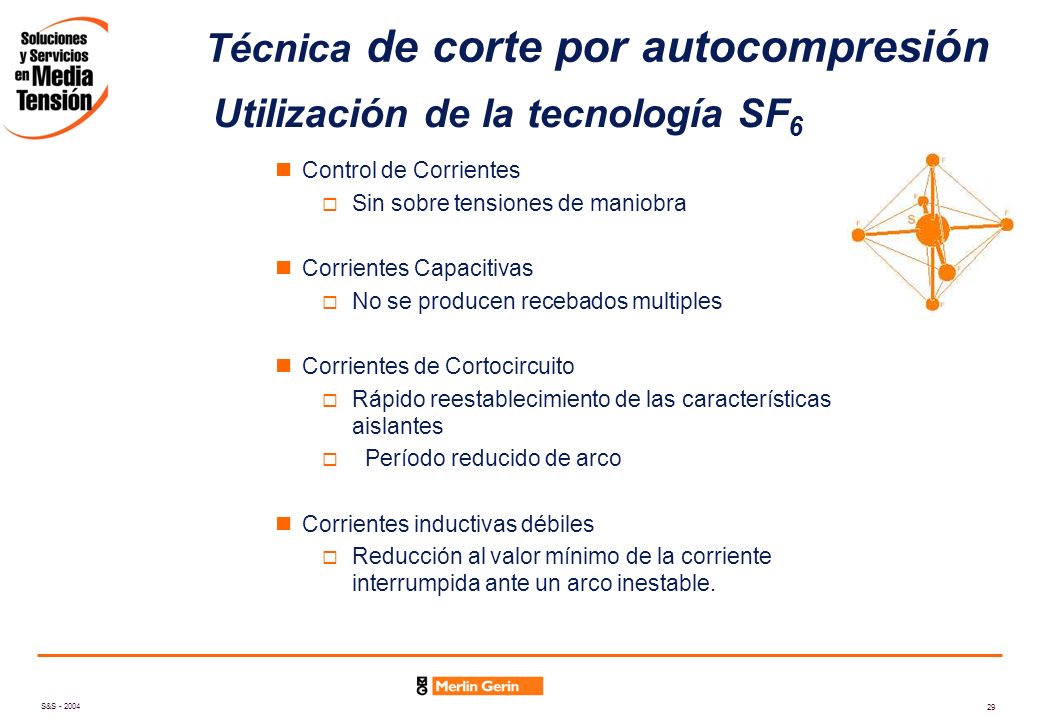

29 Técnica de corte por autocompresión
Utilización de la tecnología SF6 Control de Corrientes Sin sobre tensiones de maniobra Corrientes Capacitivas No se producen recebados multiples Corrientes de Cortocircuito Rápido reestablecimiento de las características aislantes Período reducido de arco Corrientes inductivas débiles Reducción al valor mínimo de la corriente interrumpida ante un arco inestable. 2

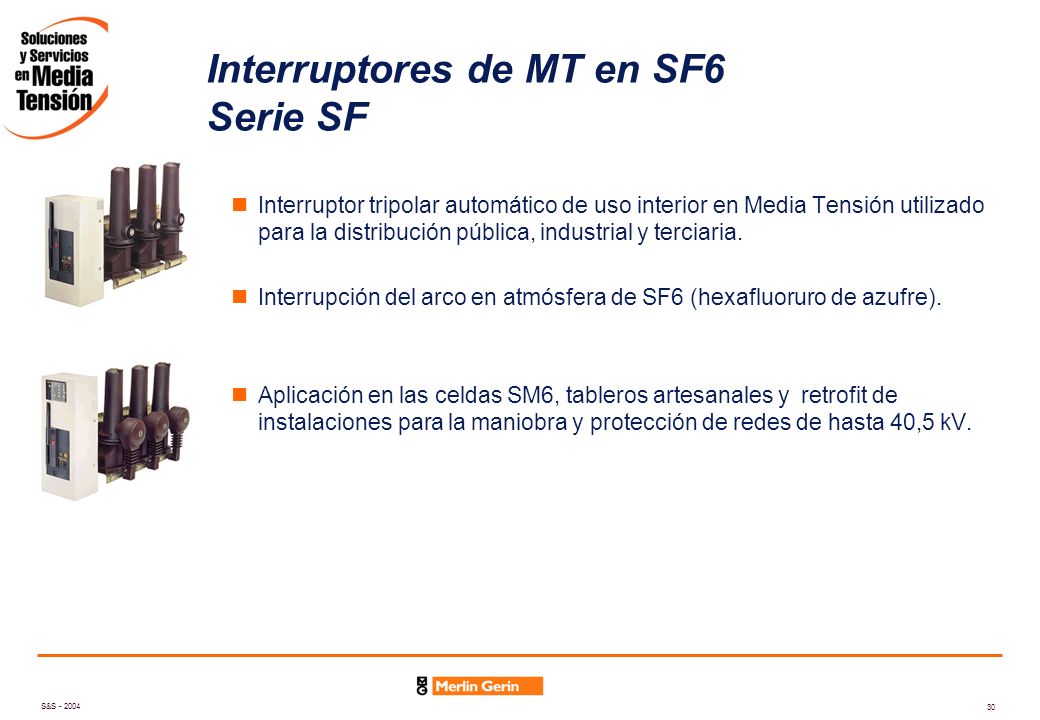

30 Interruptores de MT en SF6 Serie SF
Aplicación / Utilización Interruptor tripolar automático de uso interior en Media Tensión utilizado para la distribución pública, industrial y terciaria. Interrupción del arco en atmósfera de SF6 (hexafluoruro de azufre). Aplicación en las celdas SM6, tableros artesanales y retrofit de instalaciones para la maniobra y protección de redes de hasta 40,5 kV. SF1 SFset

31 Interruptores de MT en SF6 Serie SF
Dos versiones en función de la cadena de protección utilizada SF1: la cadena de protección está integrada por transformadores de corriente y unidades de protección Sepam SFset: la cadena de protección está integrada por una protección de corriente autónoma VIP asociada a sensores de corrientes específicos Csa o Csb. Accesorios Los accesorios son comunes a ambas versiones: motor, contactos auxiliares, bobinas de apertura, cierre y antibombeo. Deben ser montadas por nuestro Departamento de servicios. SF1

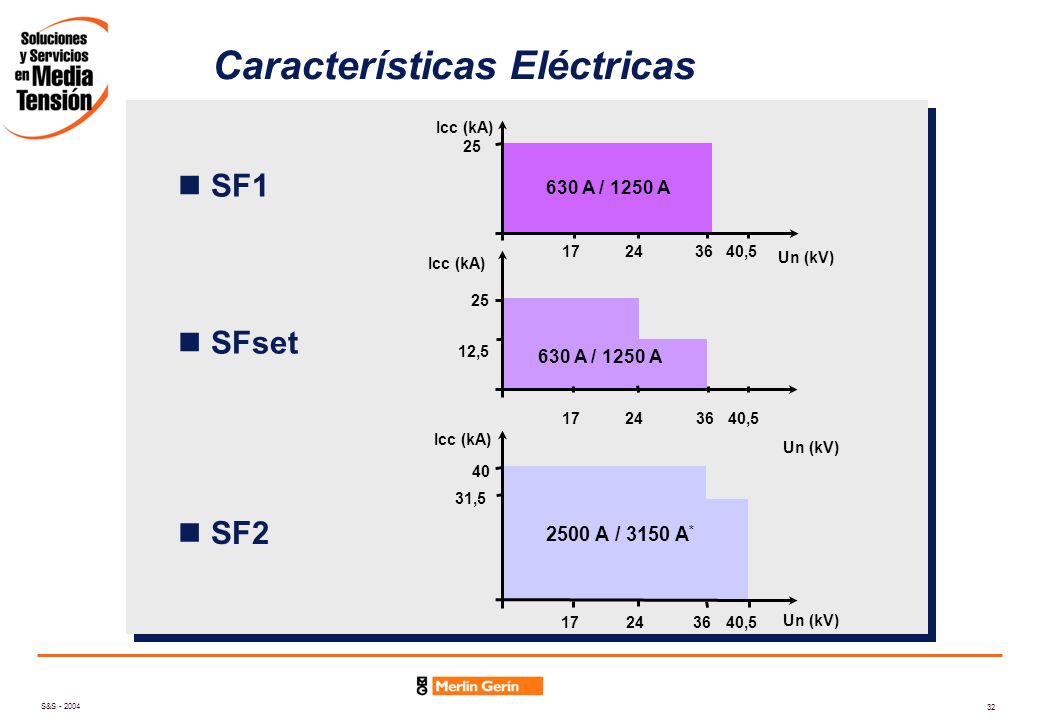

32 Características Eléctricas
Icc (kA) 25 SF1 630 A / 1250 A 17 24 36 40,5 Icc (kA) Un (kV) 25 SFset 12,5 630 A / 1250 A 17 24 36 40,5 Icc (kA) Un (kV) 40 31,5 SF2 2500 A / 3150 A* 17 24 36 40,5 Un (kV) 2

33 Técnica de corte – Autocompresión
Aplicación / Utilización Inicialmente los contactos principales y los de arco se encuentran cerrados 2

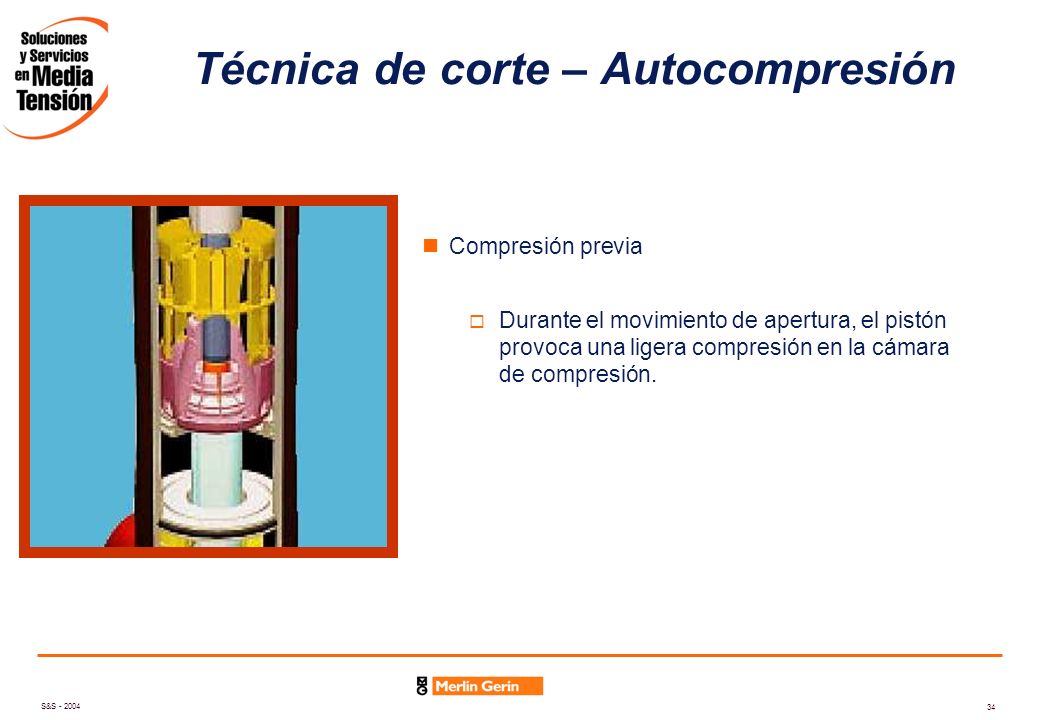

34 Técnica de corte – Autocompresión
Aplicación / Utilización Compresión previa Durante el movimiento de apertura, el pistón provoca una ligera compresión en la cámara de compresión. 2

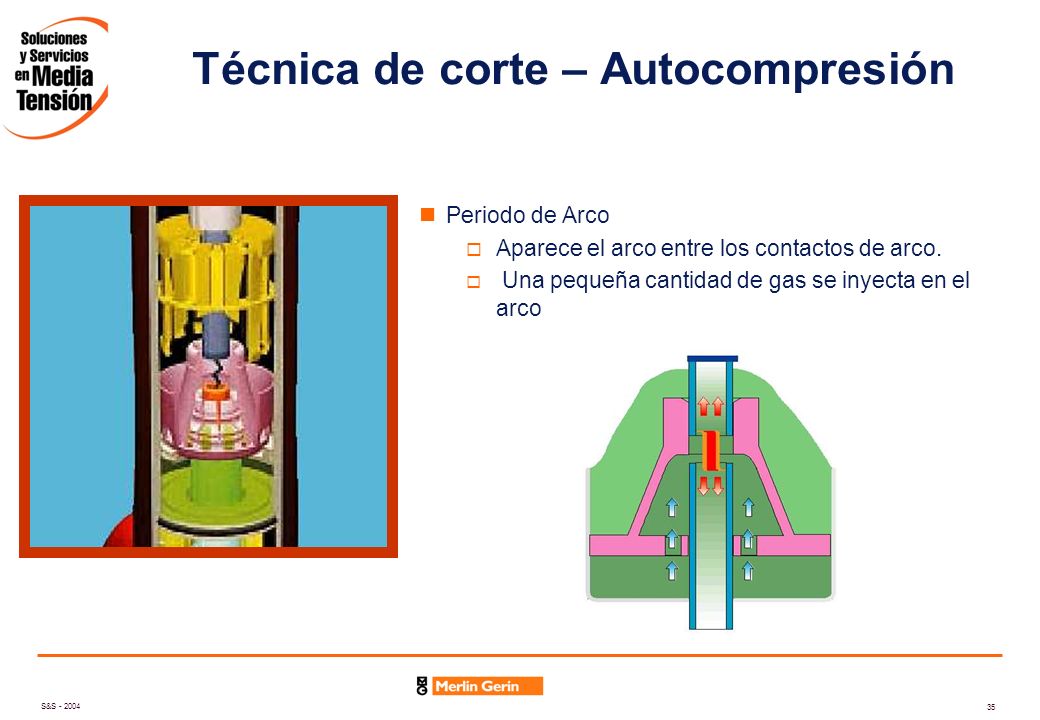

35 Técnica de corte – Autocompresión
Periodo de Arco Aparece el arco entre los contactos de arco. Una pequeña cantidad de gas se inyecta en el arco - En el corte de corrientes débiles, el arco se refrigera mediante convección formzada. - En el corte de altas corrientes, el causante del movimiento de los gases calientes hacia las zonas frías del aparato es el efecto de expansión térmica. - La distancia entre los dos contactos de arco se vuelve suficiente para que cuando la corriente pase por primera vez por cero, ésta se interrumpa definitivamente gracias a las cualidades eléctricas del SF6 2

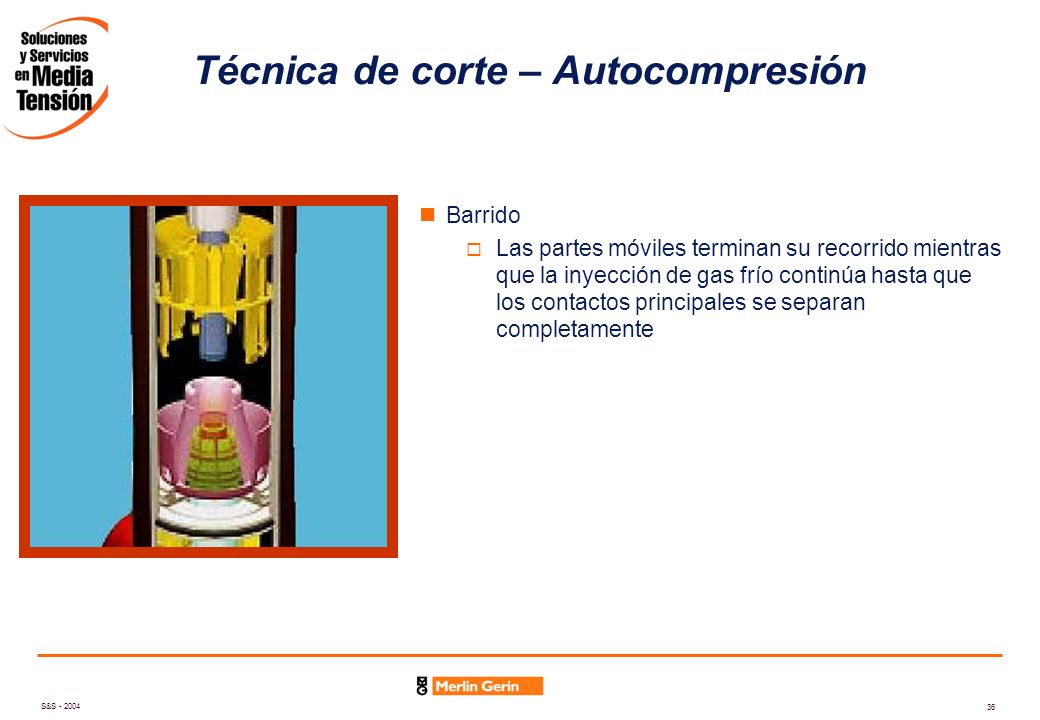

36 Técnica de corte – Autocompresión
Barrido Las partes móviles terminan su recorrido mientras que la inyección de gas frío continúa hasta que los contactos principales se separan completamente 2

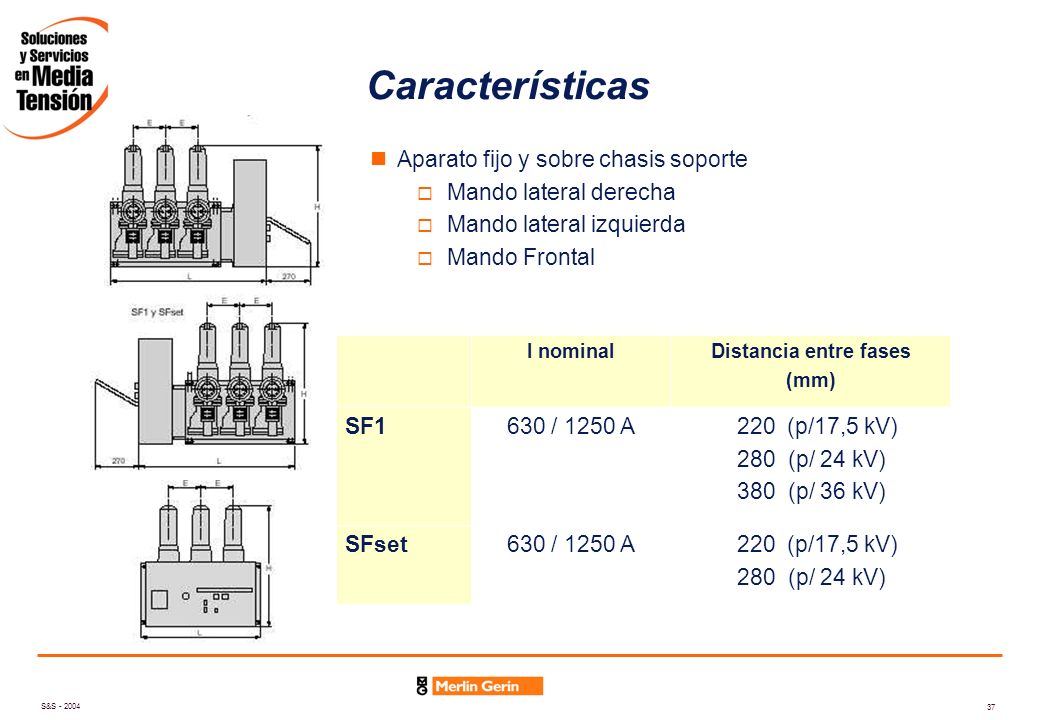

37 Características Aparato fijo y sobre chasis soporte
Mando lateral derecha Mando lateral izquierda Mando Frontal I nominal Distancia entre fases (mm) SF1 630 / 1250 A 220 (p/17,5 kV) 280 (p/ 24 kV) 380 (p/ 36 kV) SFset 2

38 Características Aparato fijo y sobre chasis soporte Mando Frontal SF2
I nominal Distancia entre fases (mm) SF2 630 / 1250 / / 3150 A 300 (p/ 24 kV) 400 (p/ 36 kV) 457 (p/40,5 kV) 2

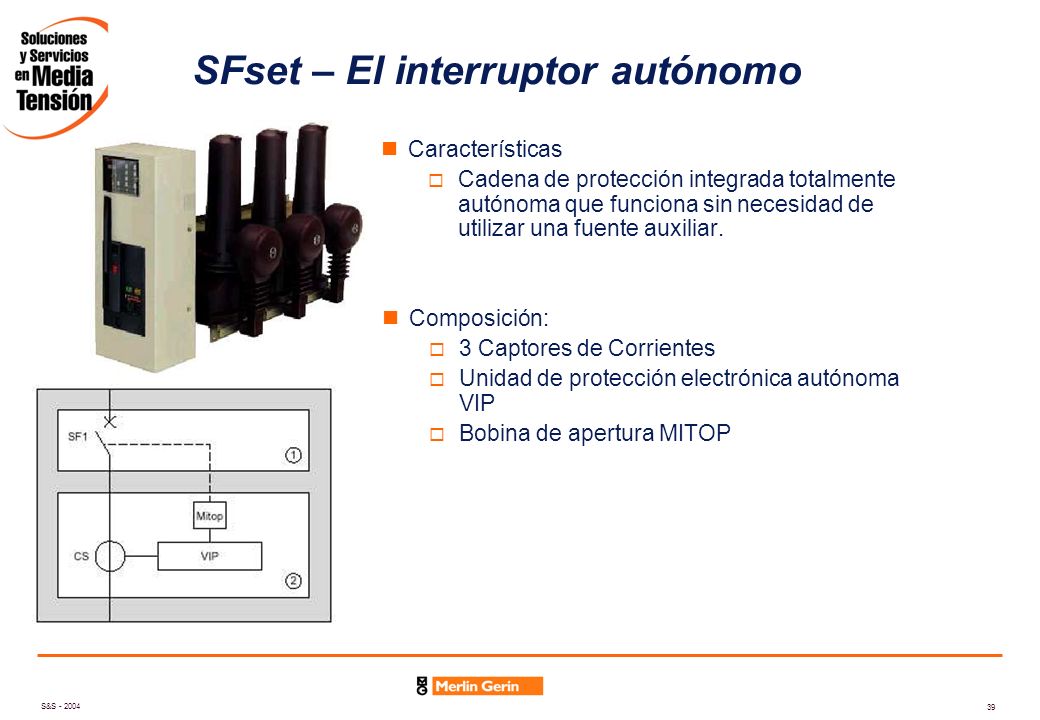

39 SFset – El interruptor autónomo
Características Cadena de protección integrada totalmente autónoma que funciona sin necesidad de utilizar una fuente auxiliar. Composición: 3 Captores de Corrientes Unidad de protección electrónica autónoma VIP Bobina de apertura MITOP 2

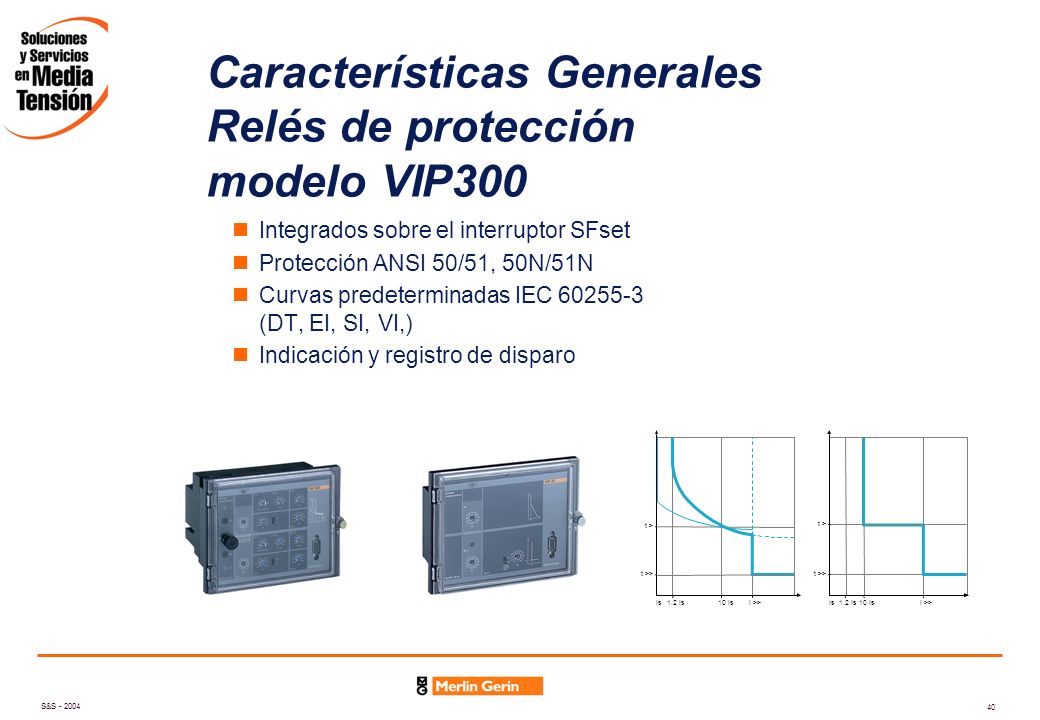

40 Características Generales Relés de protección modelo VIP300
Integrados sobre el interruptor SFset Protección ANSI 50/51, 50N/51N Curvas predeterminadas IEC (DT, EI, SI, VI,) Indicación y registro de disparo Is 1.2 Is 10 Is I >> t >> t >
