1 La señal de voz Asunción Moreno

2 Indice El aparato fonador La señal vocal Parámetros fundamentales
Modelo de producción de la voz Fonética acústica El oído Percepción del sonido

3 El aparato fonador

4 La glotis

5 Señal de voz (fm= 8Khz/12 bits)
x104 El gol -pe de ti - món f - ue sobr-e co-g-e - do - r

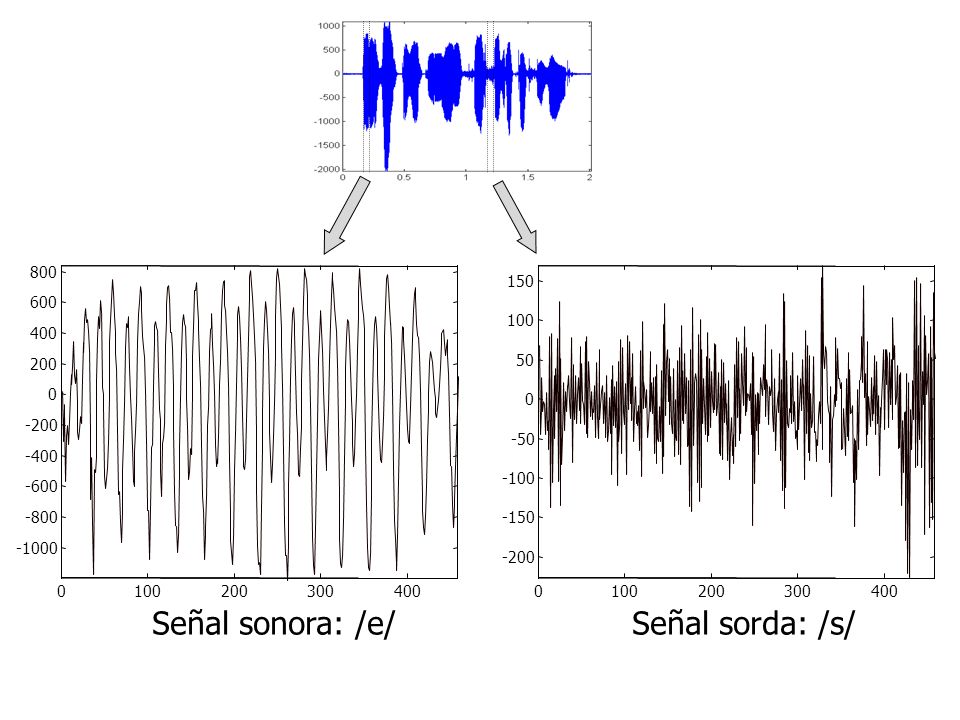

6 Señal sonora: /e/ Señal sorda: /s/ 100 200 300 400 -1000 -800 -600
100 200 300 400 -1000 -800 -600 -400 -200 600 800 100 200 300 400 -200 -150 -100 -50 50 150 Señal sonora: /e/ Señal sorda: /s/

7 Representación temporal y frecuencial

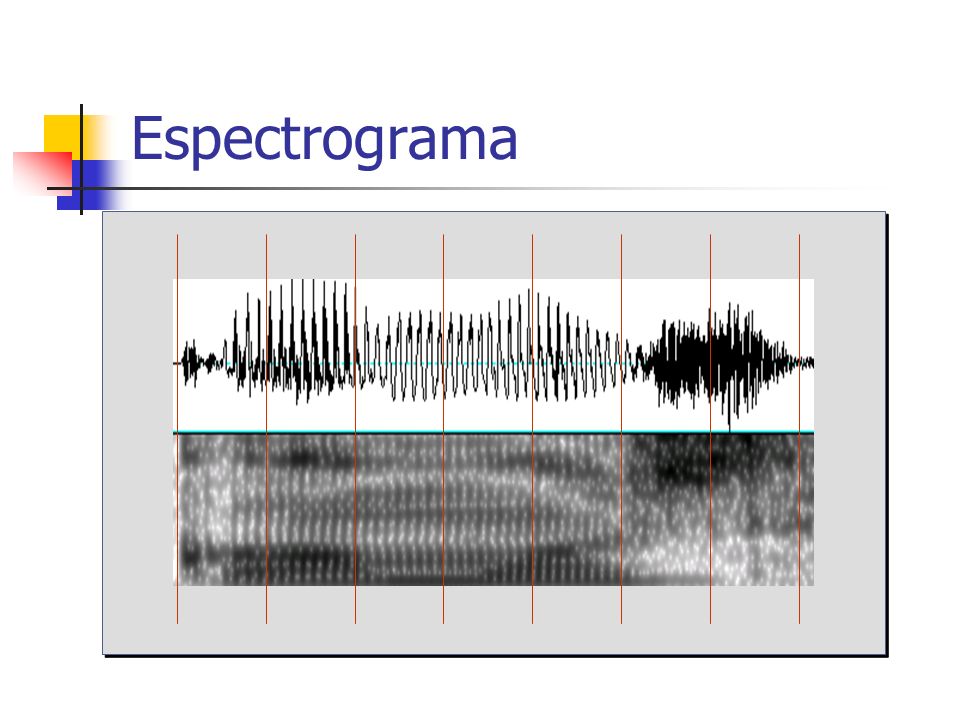

8 Espectrograma

9 Variabilidad Tres realizaciones de la palabra “el” pronunciadas
por tres locutores distintos 500 1000 1500 -1500 -1000 -500 500 1000 1500 -500 500 1000 -1000 -500

10 Factores de variabilidad
Culturales Volumen de la voz Conjunto de sonidos Duración Entonación Formas de formar frases Velocidad del habla Vocabulario Gramática Española Diccionario Español Fisiológicas Tracto vocal Cuerdas vocales y frecuencia de vibración Forma del pulso glotal Cansancio Congestión nasal Ambientales Ruido de fondo Factores mecánicos: vibraciones Estado emocional Acústica de la sala Ambiente: calor

11 Variabilidad intra locutor
Articulada Susurrada Alta voz Normal Enfado Suave Rápida Palabra cero pronunciada en diversos estilos

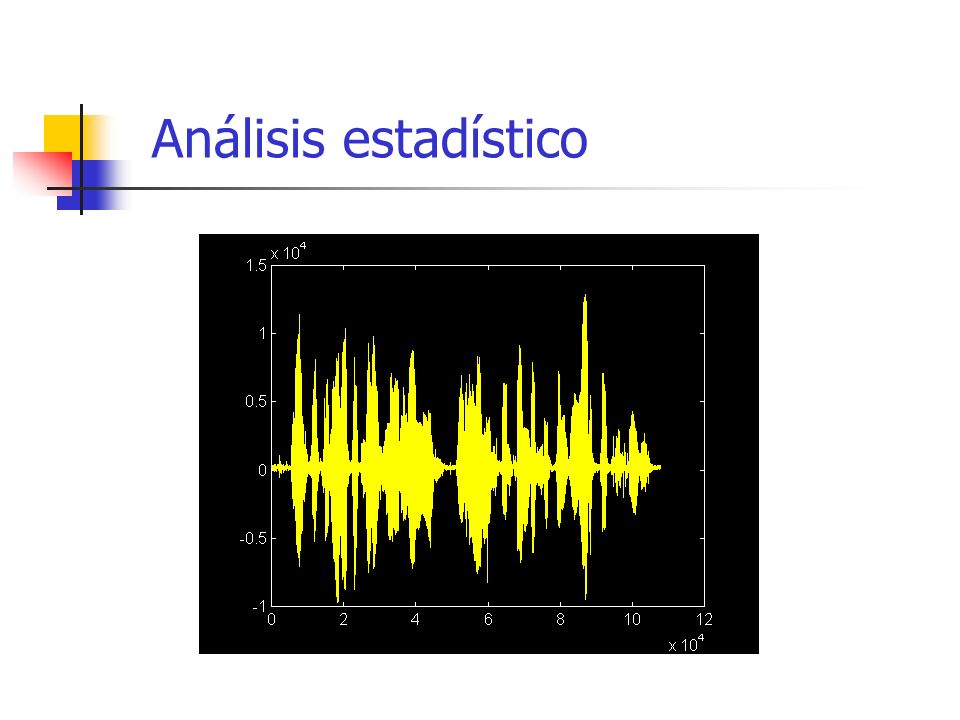

12 Análisis estadístico

13 No estacionariedad Transición del fonema /f/ al fonema /u/

14 Histograma

15 Aproximación del histograma

16 Representación conjunta
de dos muestras consecutivas

17 Tramas sorda y sonora con su autocorrelación
100 200 300 400 -1000 -800 -600 -400 -200 600 800 100 200 300 400 -200 -150 -100 -50 50 150

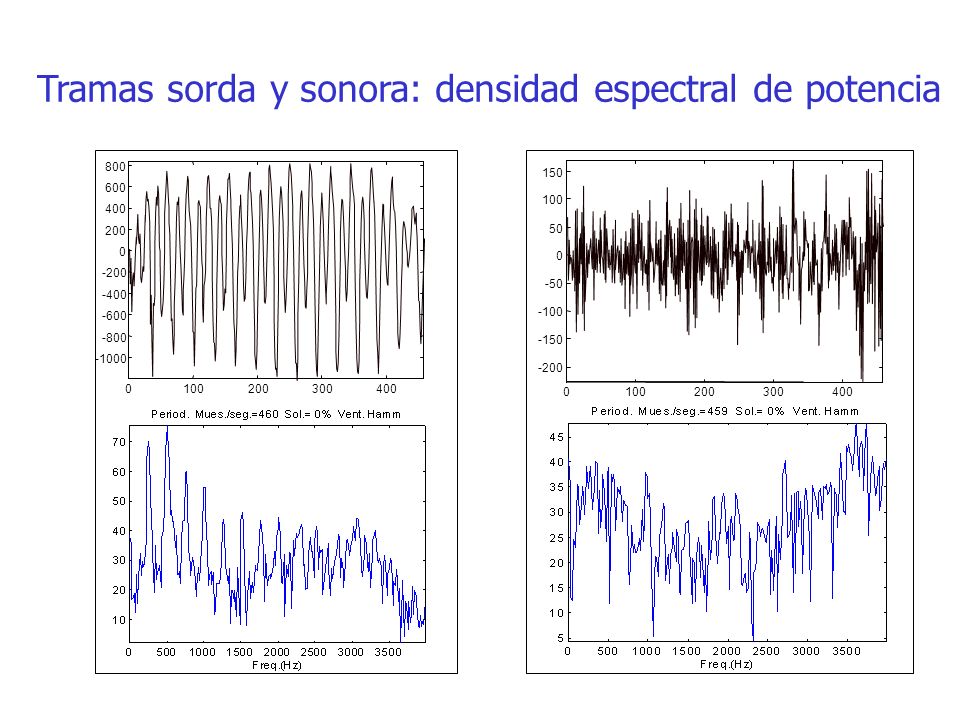

18 Tramas sorda y sonora: densidad espectral de potencia
100 200 300 400 -1000 -800 -600 -400 -200 600 800 -150 -100 -50 50 150

19 Parámetros fundamentales
Tono (frecuencia fundamental) Formantes Ancho de banda

20 Tono (frecuencia fundamental)
Gama de variación entre 50 Hz y 400 Hz Tono medio: mujeres: 220 Hz varones: 130 Hz 1 octava de variación en el habla normal.

21 Tono o frecuencia fundamental
Hz

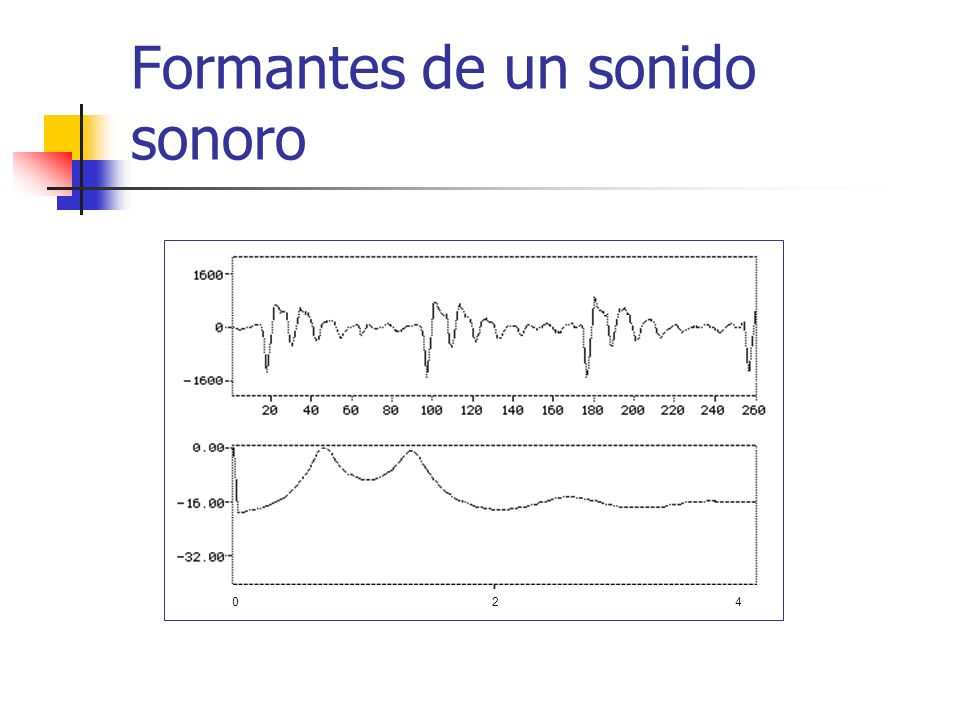

22 Formantes de un sonido sonoro
2 4 kHz

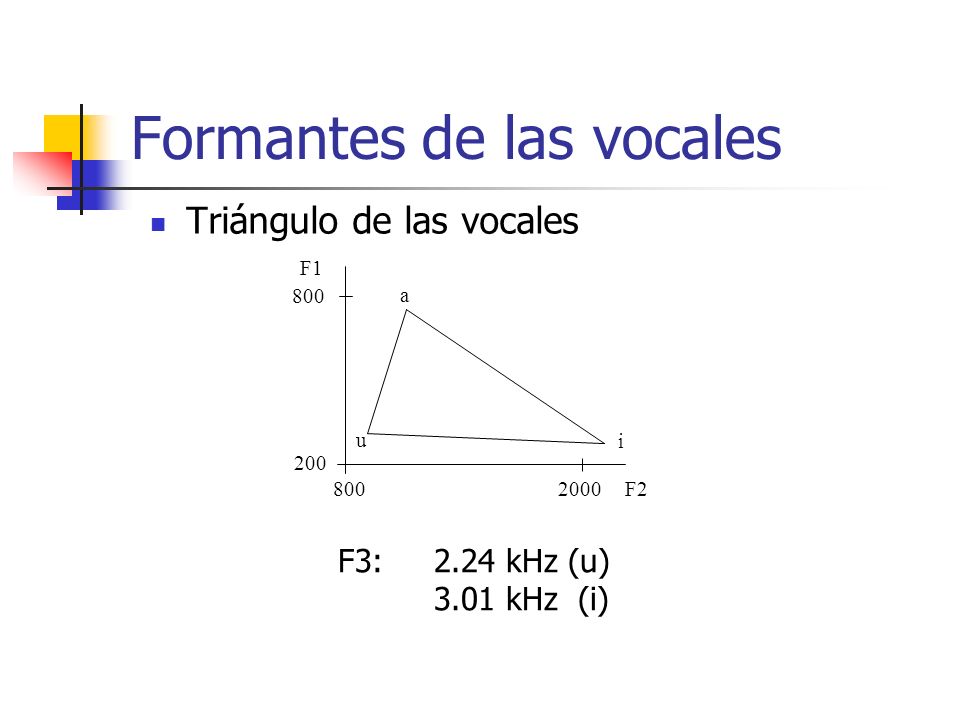

23 Formantes de las vocales
Triángulo de las vocales 200 800 2000 F1 F2 u a i F3: 2.24 kHz (u) 3.01 kHz (i)

24 Formantes de un sonido sordo
2 4 kHz

25 Evolución de los formantes
Hz

26 Parametrización de la voz
Hz

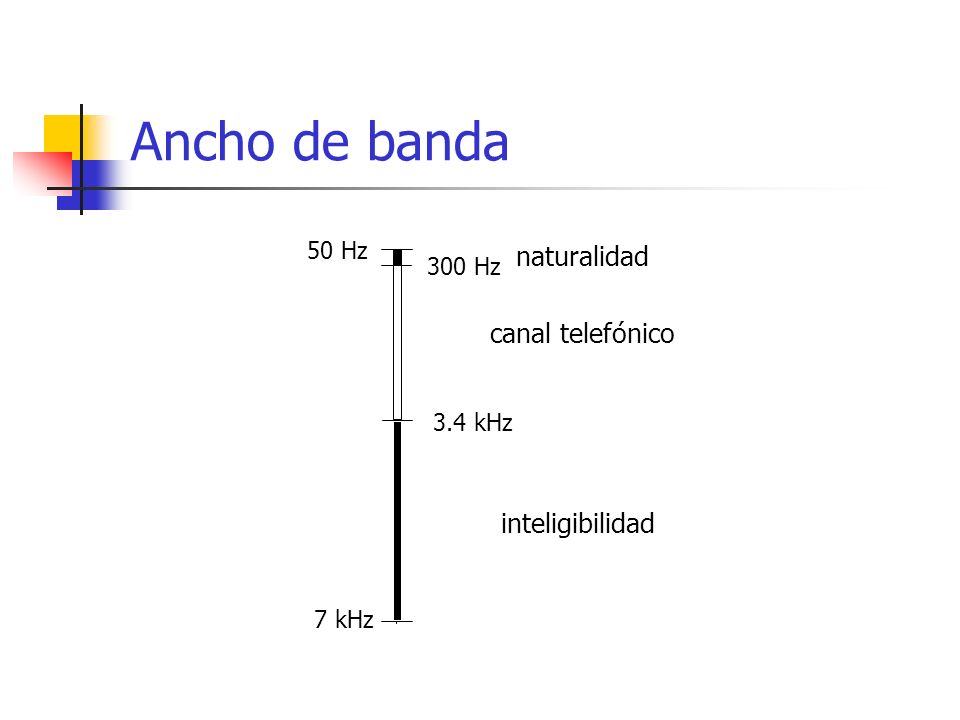

27 Ancho de banda naturalidad canal telefónico inteligibilidad 50 Hz
3.4 kHz 7 kHz naturalidad

28 Modelo de producción de la voz
ruido tren periódico de pulsos H(z) sonidos sonoros voz sonidos sordos excitación tracto vocal

29 Fonética acústica Oclusión No Parcial Total Fricativas Aproximantes
Vibrantes Laterales Nasales Oclusivas Si Vocales Sonoridad Oclusivas Fricativas No Africadas

30 Fonética acústica Puntos de articulación Alófono Fonema Variabilidad

31 Puntos de articulación
labios: [p], [b], [m] dientes: [t], [d] alveolos: [n], [s] paladar: [J], [L] velo: [k], [g], [x]

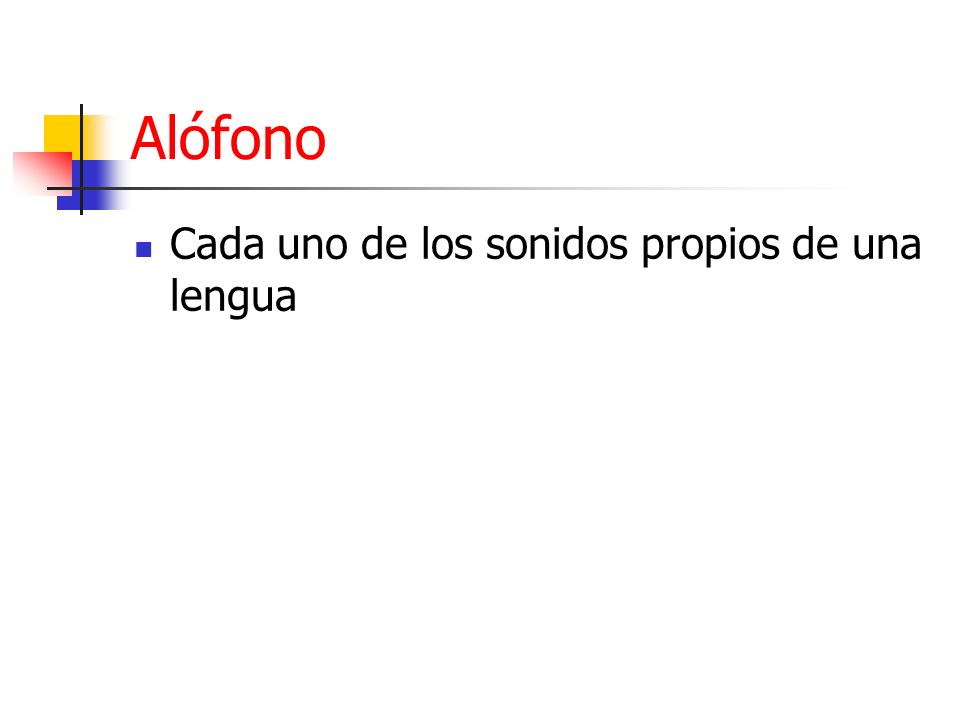

32 Alófono Cada uno de los sonidos propios de una lengua

33 Fonema Conjunto de alófonos con el mismo valor fonológico en una lengua /s/, /z/ casa, mismo /n/, /N/ cana, tango

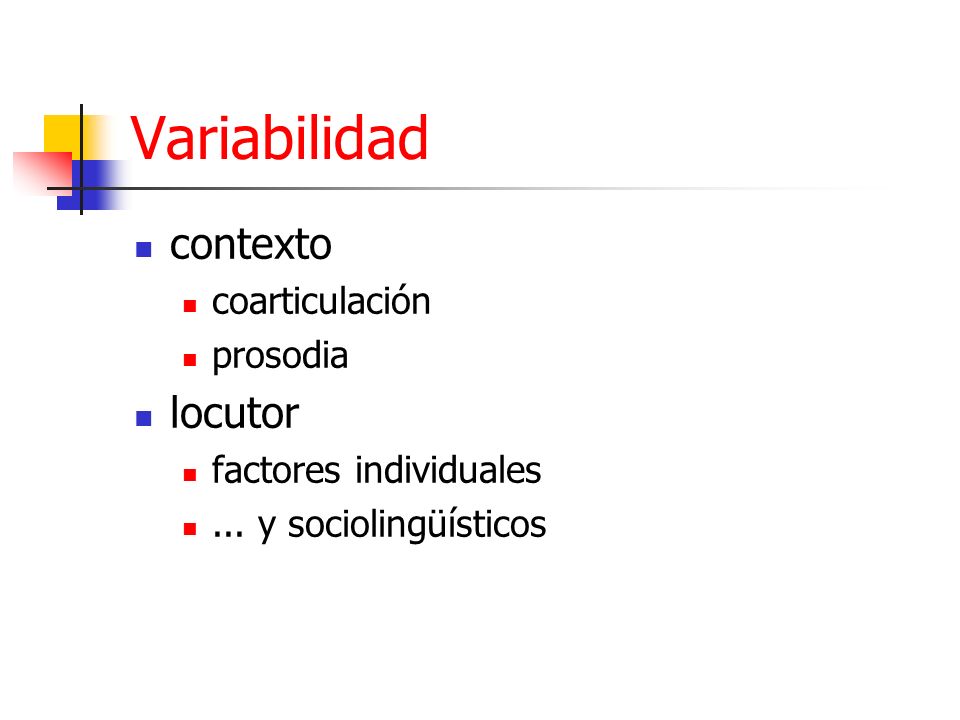

34 Variabilidad contexto locutor coarticulación prosodia
factores individuales ... y sociolingüísticos

35 El oído

36 Oído interno

37 Percepción del sonido Bandas críticas
Respuesta a la composición frecuencial (no a la forma de onda) Enmascaramiento en frecuencia Bandas críticas Escalas de Bark y mel

38 Enmascaramiento Simultáneo
