Departamento de Telemática1 "Modulaciones de Señales para aplicaciones de actualidad" Carmen Moliner Peña cujae.

Presentación del tema: "Departamento de Telemática1 "Modulaciones de Señales para aplicaciones de actualidad" Carmen Moliner Peña cujae."— Transcripción de la presentación:

1 Departamento de Telemática1 "Modulaciones de Señales para aplicaciones de actualidad" Carmen Moliner Peña cujae

2 Departamento de Telemática2 Sumario Introducción Modulación por Codificación de Rejilla (TCM). Modulación de Multitono Discreto (DMT). Modulación de Amplitud y Fase sin Portadora (CAP). Modulación de Espectro Esparcido (SS).

3 Departamento de Telemática3 Sistema Básico de Transmisión de Datos fuente transmisor canal de transmisión receptor destino información Señal transmitida Señal recibida Información recuperada*

4 Departamento de Telemática4 Modelo de un sistema de Transmisión de Datos fuente procesamiento en TX canal destino procesamiento en RX efectos indeseables*

5 Departamento de Telemática5 Pulso rectangular Efectos indeseables de la Transmisión de la Transmisión Atenuación Distorsión Interferencia Ruido *

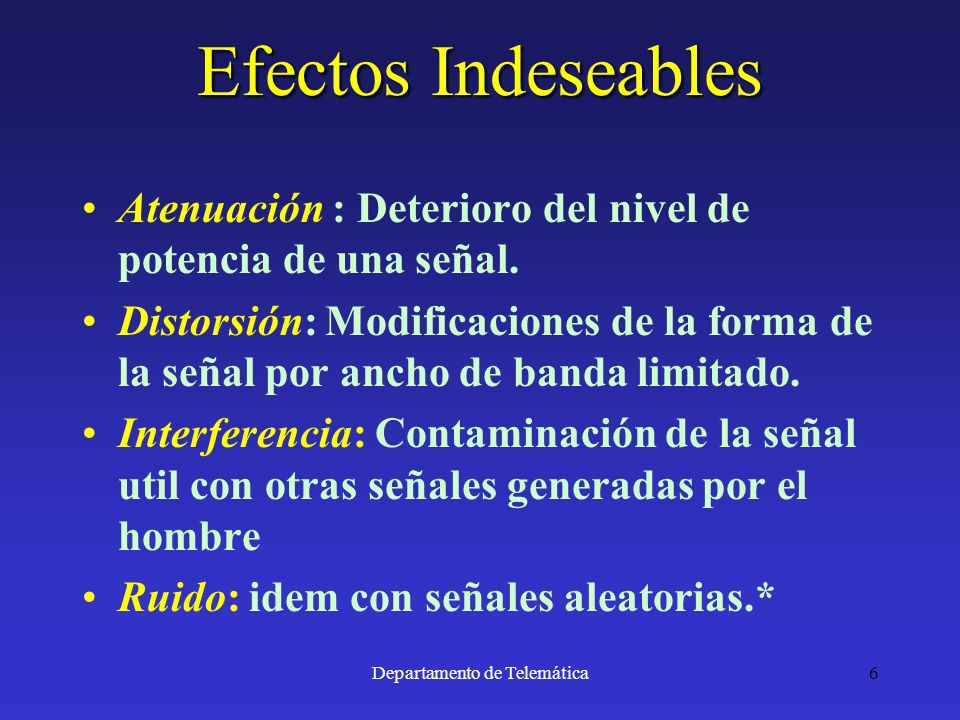

6 Departamento de Telemática6 Efectos Indeseables Atenuación : Deterioro del nivel de potencia de una señal. Distorsión: Modificaciones de la forma de la señal por ancho de banda limitado. Interferencia: Contaminación de la señal util con otras señales generadas por el hombre Ruido: idem con señales aleatorias.*

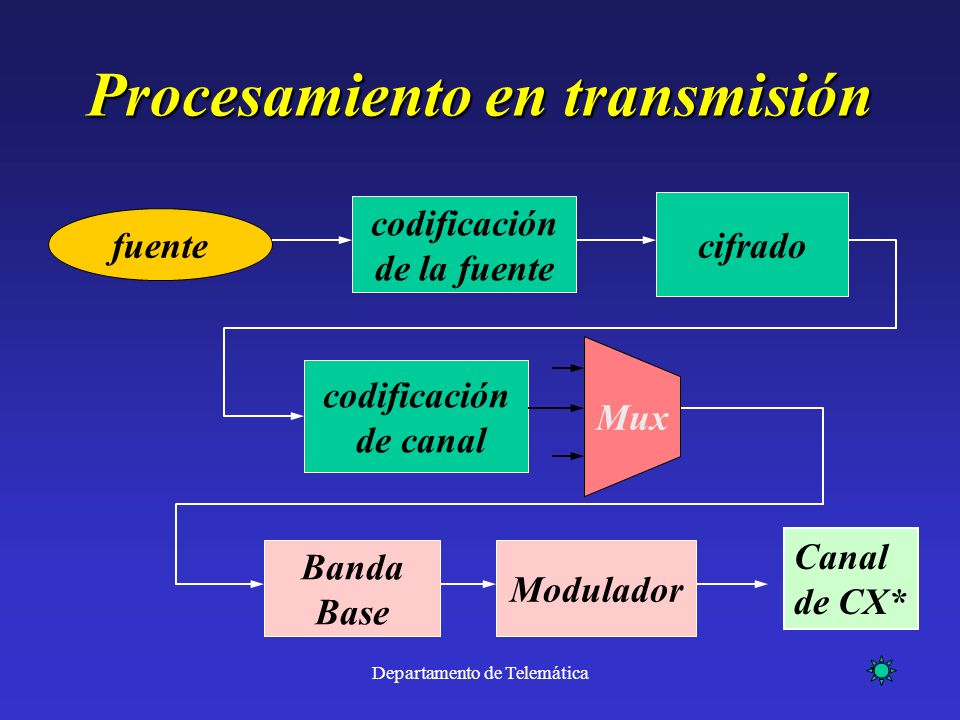

7 Departamento de Telemática7 Procesamiento en transmisión fuente codificación de la fuente cifrado codificación de canal Banda Base Modulador Canal de CX* Mux

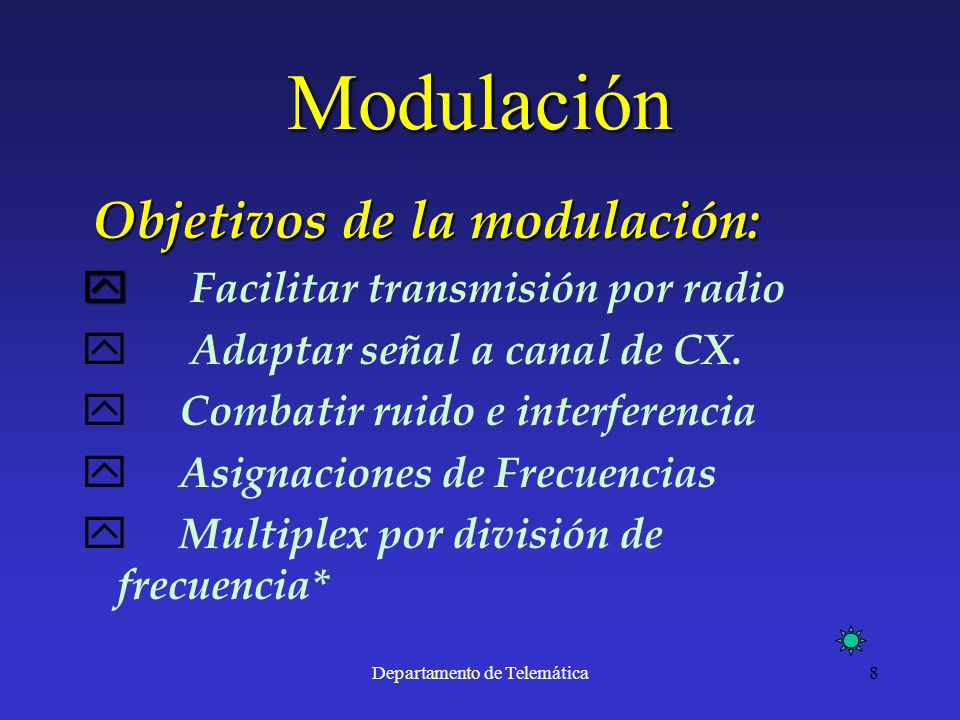

8 Departamento de Telemática8 Modulación Objetivos de la modulación: Objetivos de la modulación: y y Facilitar transmisión por radio y Adaptar señal a canal de CX. y Combatir ruido e interferencia y Asignaciones de Frecuencias y Multiplex por división de frecuencia*

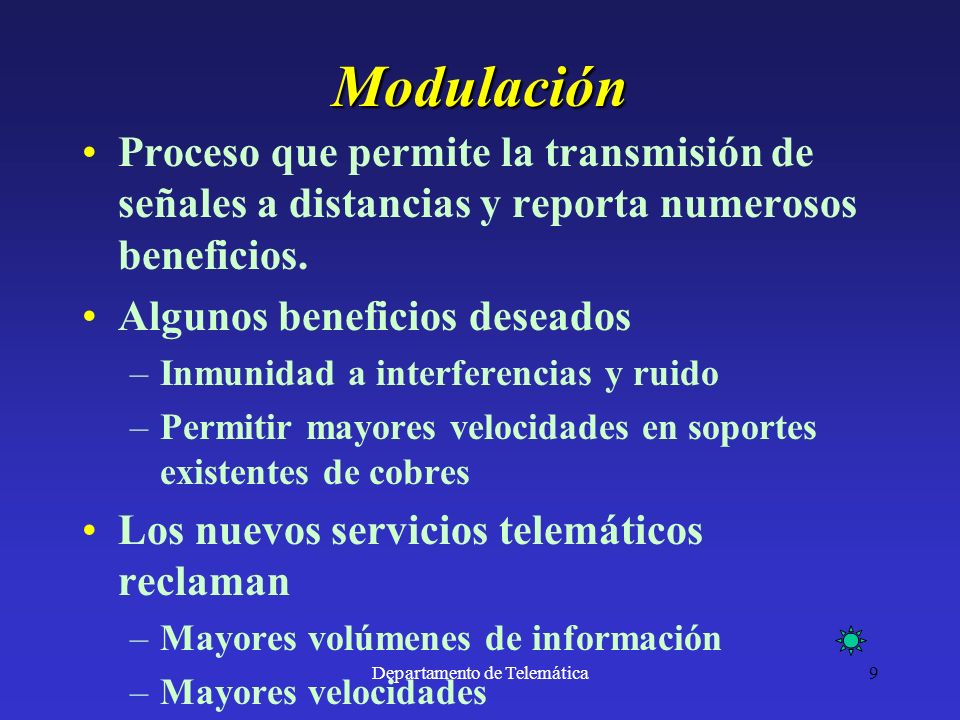

9 Departamento de Telemática9 Modulación Proceso que permite la transmisión de señales a distancias y reporta numerosos beneficios. Algunos beneficios deseados –Inmunidad a interferencias y ruido –Permitir mayores velocidades en soportes existentes de cobres Los nuevos servicios telemáticos reclaman –Mayores volúmenes de información –Mayores velocidades

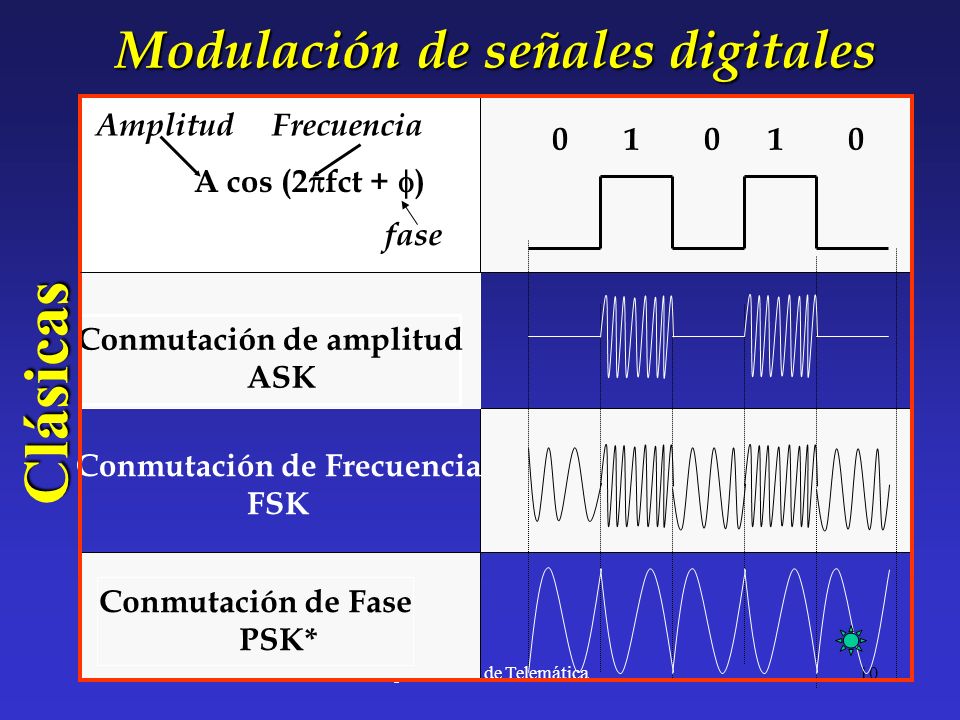

10 Departamento de Telemática10 Modulación de señales digitales 0 1 0 1 0 A cos (2  fct +  ) Conmutación de amplitud ASK Conmutación de Frecuencia FSK Conmutación de Fase PSK* Amplitud fase FrecuenciaClásicas

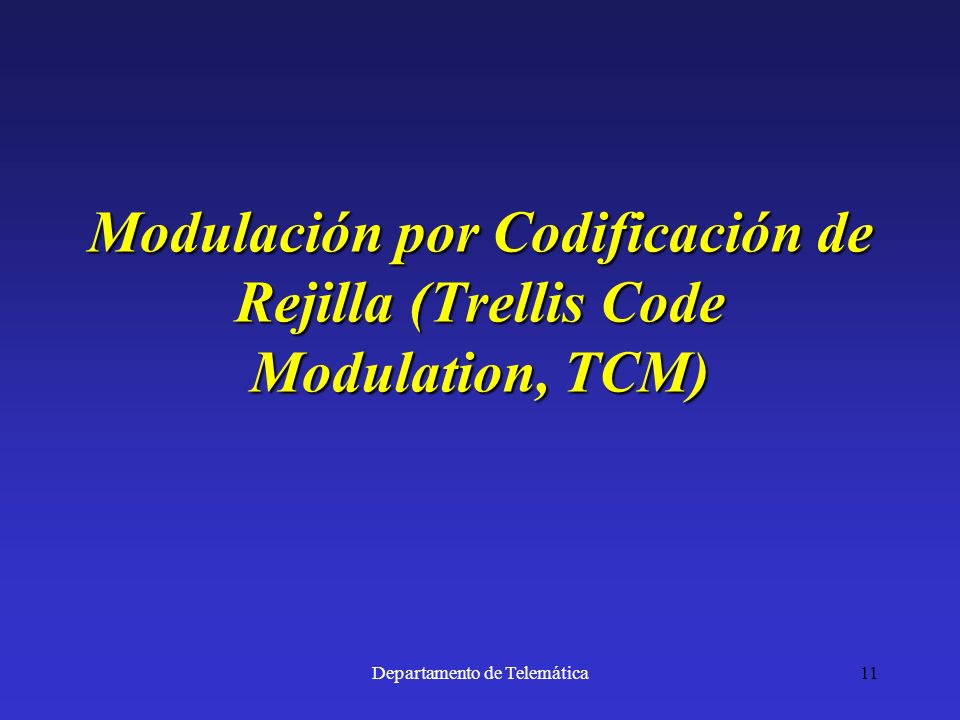

11 Departamento de Telemática11 Modulación por Codificación de Rejilla (Trellis Code Modulation, TCM)

12 Departamento de Telemática12 Modulación por Codificación de Rejilla (Trellis Code Modulation, TCM) Tipo de modulación empleada cuando se desea incrementar la velocidad en una transmisión modulada sin incrementar el ancho de banda y sin deteriorar sensiblemente la Pe. Empleada en los MODEMs telefónicos, en equipos de microondas, xDSL, etc..*

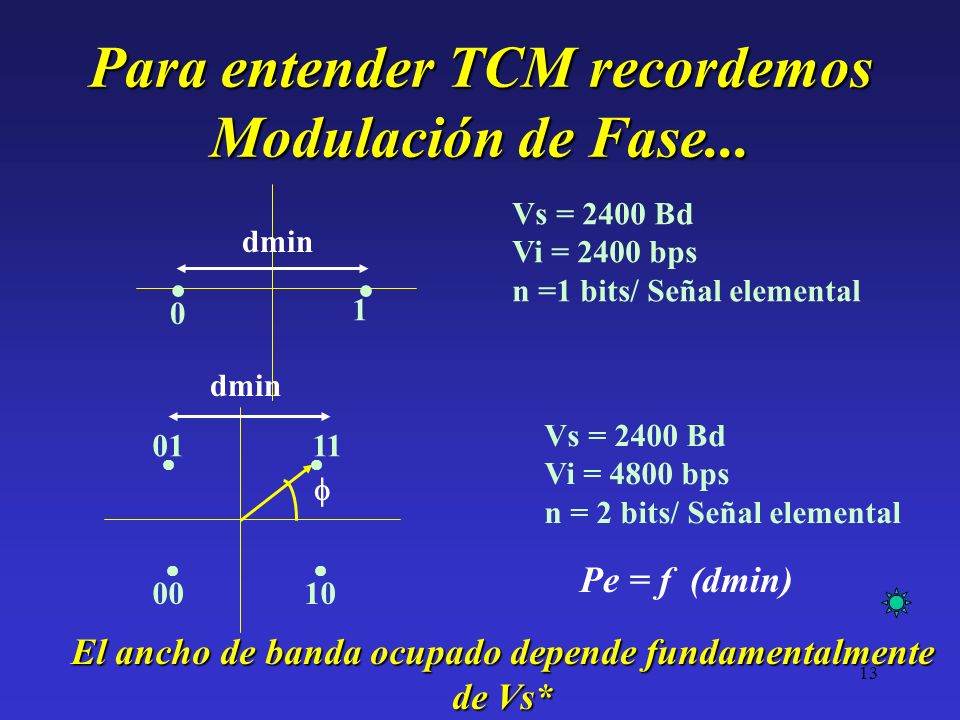

13 13 Para entender TCM recordemos Modulación de Fase... El ancho de banda ocupado depende fundamentalmente de Vs* 1 0 Vs = 2400 Bd Vi = 2400 bps n =1 bits/ Señal elemental dmin  1101   1000 Vs = 2400 Bd Vi = 4800 bps n = 2 bits/ Señal elemental dmin Pe = f (dmin)

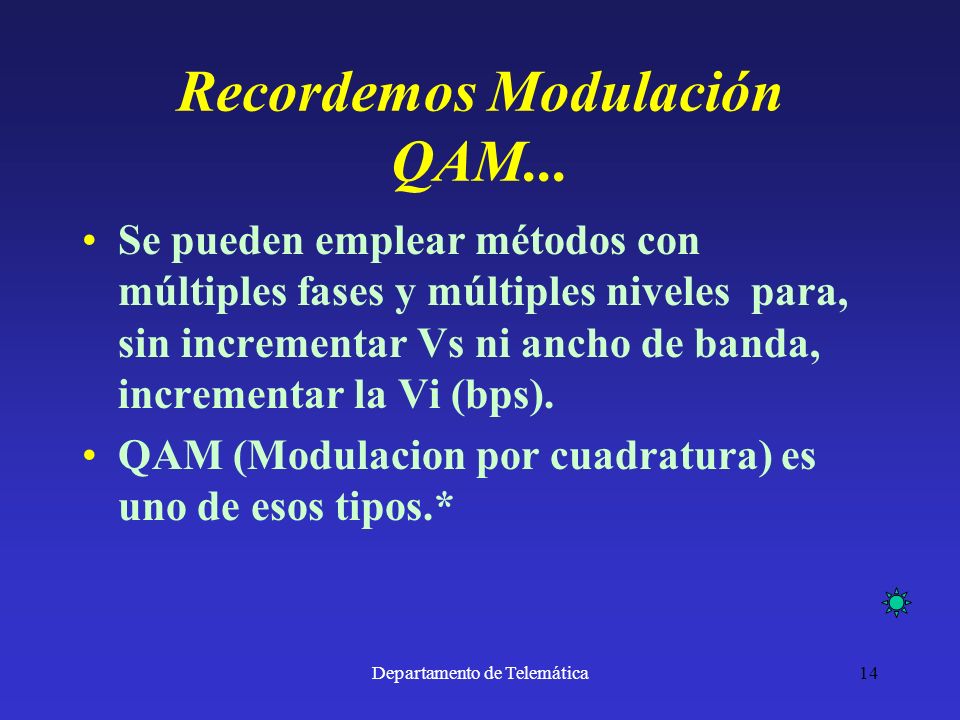

14 Departamento de Telemática14 Recordemos Modulación QAM... Se pueden emplear métodos con múltiples fases y múltiples niveles para, sin incrementar Vs ni ancho de banda, incrementar la Vi (bps). QAM (Modulacion por cuadratura) es uno de esos tipos.*

15 Departamento de Telemática15              1111 0111 Vs = 2400 Bd Vi = 9600 bps n = 4 bits/ Señal elementalQAMdmin Pe depende de S/N y de dmin vi pero la Pe Vs = 2400 Bd n = 6 bits/ Señal elemental Vi = 14400 bps Constelación con 64 puntos Requiere nuevas técnicas para adecuadas Pe!!!*

16 Departamento de Telemática16 QAM Conversor serie paralelo modulador QAM Señal modulada n bits Señal de inf.

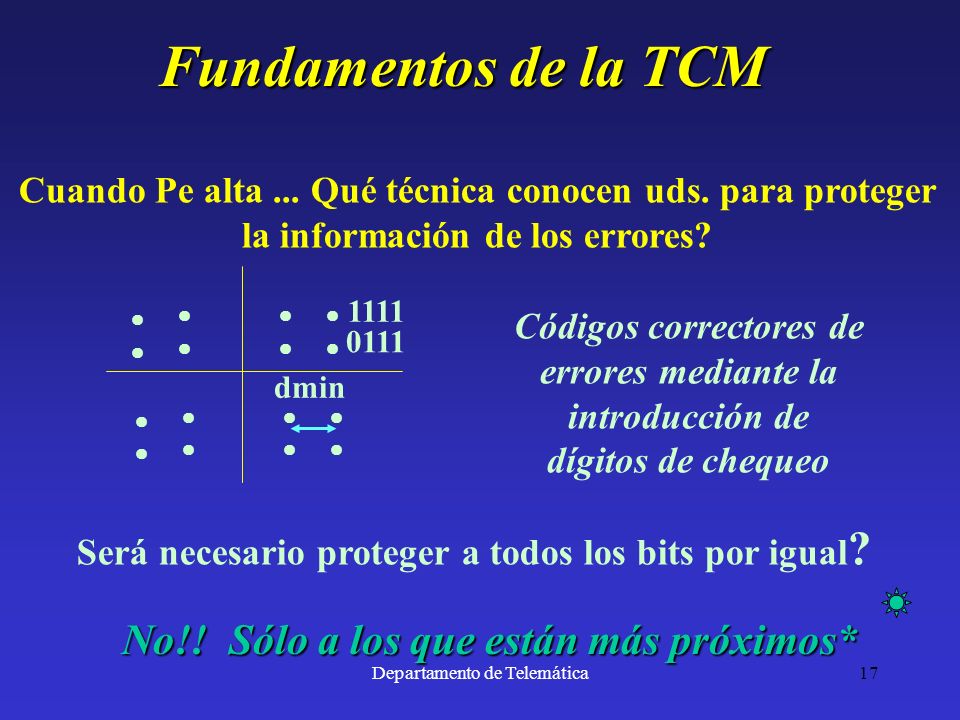

17 Departamento de Telemática17 Códigos correctores de errores mediante la introducción de dígitos de chequeo Será necesario proteger a todos los bits por igual ? No!! Sólo a los que están más próximos* Cuando Pe alta... Qué técnica conocen uds. para proteger la información de los errores?   dmin           1111 0111 Fundamentos de la TCM

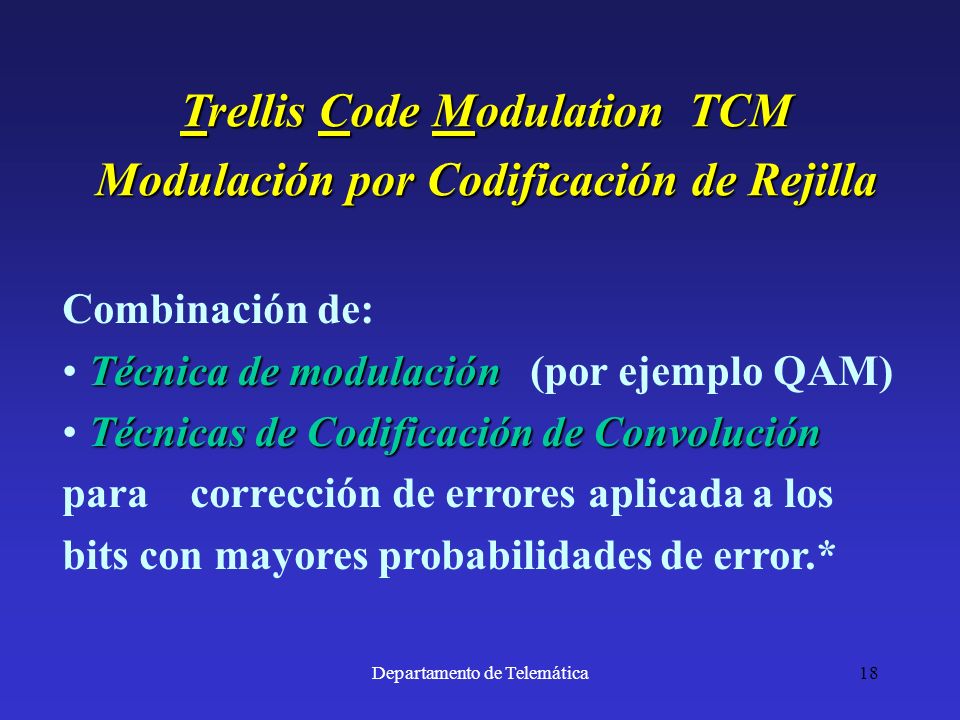

18 Departamento de Telemática18 Trellis Code Modulation TCM Modulación por Codificación de Rejilla Combinación de: Técnica de modulación Técnica de modulación (por ejemplo QAM) Técnicas de Codificación de Convolución Técnicas de Codificación de Convolución para corrección de errores aplicada a los bits con mayores probabilidades de error.*

19 Departamento de Telemática19 + + bits de inf. bits codificados codif. Codificador de Convolución Introduce dígitos de chequeo (redundantes) capaces de corregir errores de la transmisión.*

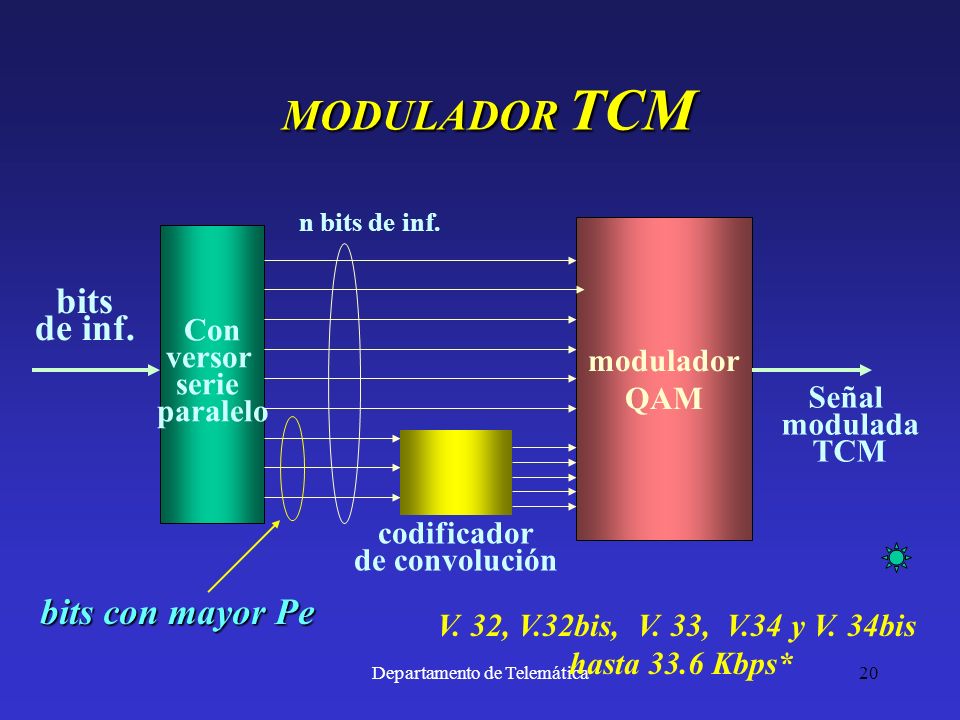

20 Departamento de Telemática20 MODULADOR TCM Con versor serie paralelo modulador QAM Señal modulada TCM n bits de inf. codificador de convolución bits de inf. V. 32, V.32bis, V. 33, V.34 y V. 34bis hasta 33.6 Kbps* bits con mayor Pe

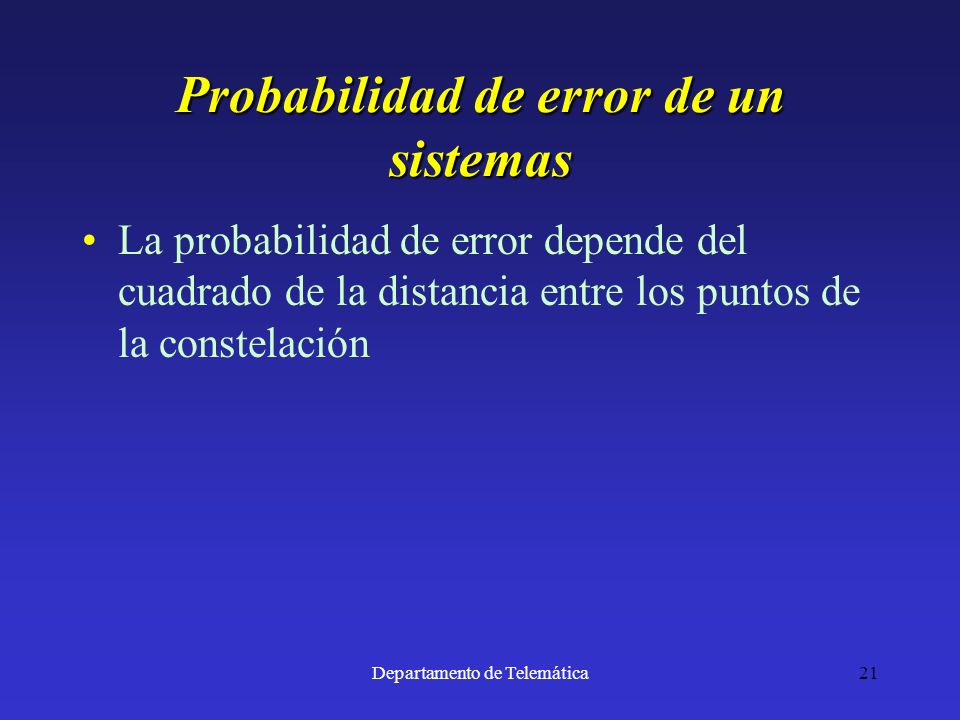

21 Departamento de Telemática21 Probabilidad de error de un sistemas La probabilidad de error depende del cuadrado de la distancia entre los puntos de la constelación

22 Departamento de Telemática22 PSK signal constellations (a) M=4 (b) M=8 Figure 14.5-1 Considerando amplitudes de las constelaciones unitarias

23 Departamento de Telemática23 Generic m/(m+1) modulator for TCM Figure 14.5-2

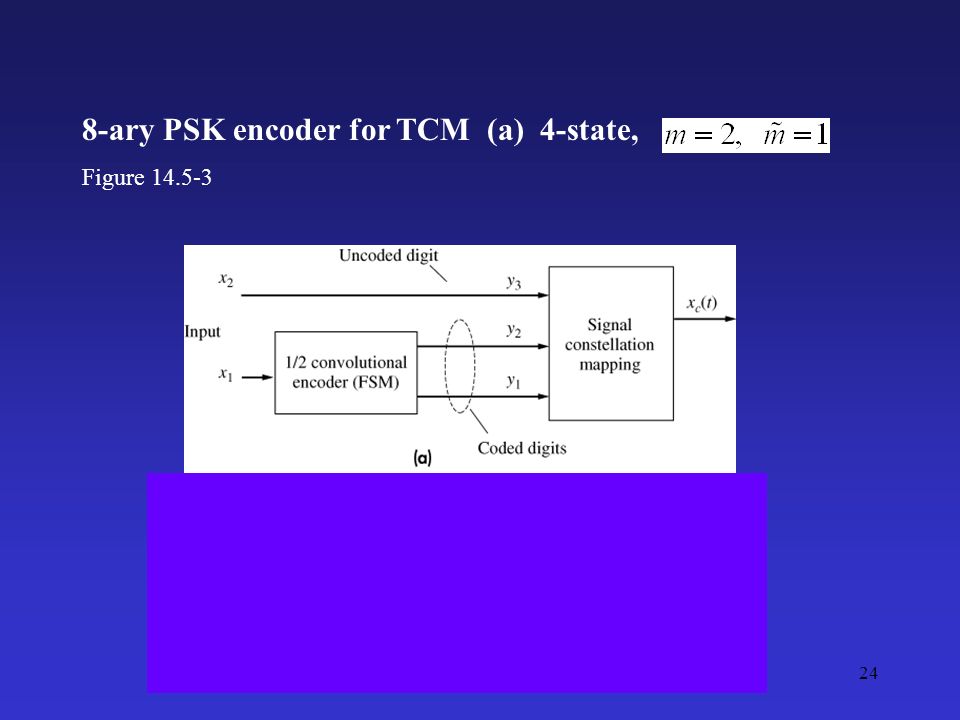

24 Departamento de Telemática24 8-ary PSK encoder for TCM (a) 4-state, Figure 14.5-3

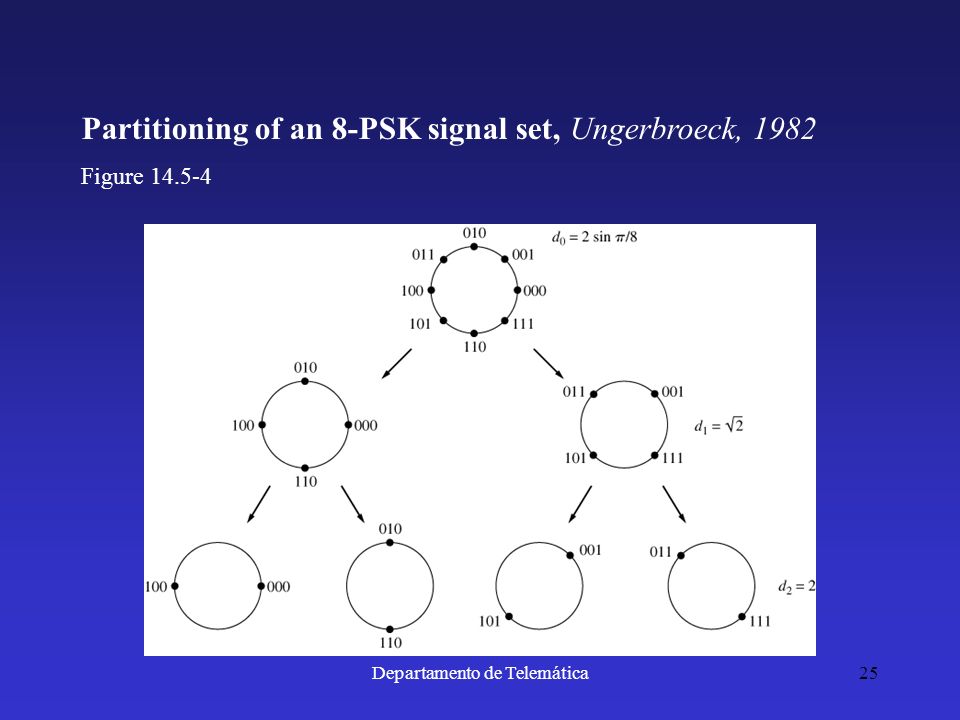

25 Departamento de Telemática25 Partitioning of an 8-PSK signal set, Ungerbroeck, 1982 Figure 14.5-4

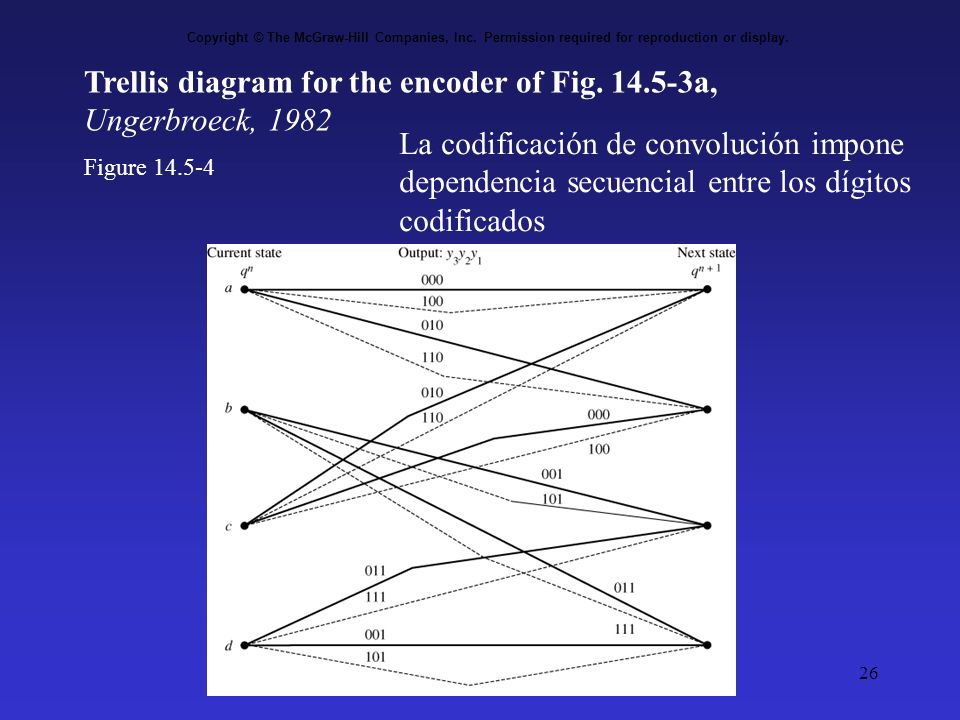

26 Departamento de Telemática26 Copyright © The McGraw-Hill Companies, Inc. Permission required for reproduction or display. Trellis diagram for the encoder of Fig. 14.5-3a, Ungerbroeck, 1982 Figure 14.5-4 La codificación de convolución impone dependencia secuencial entre los dígitos codificados

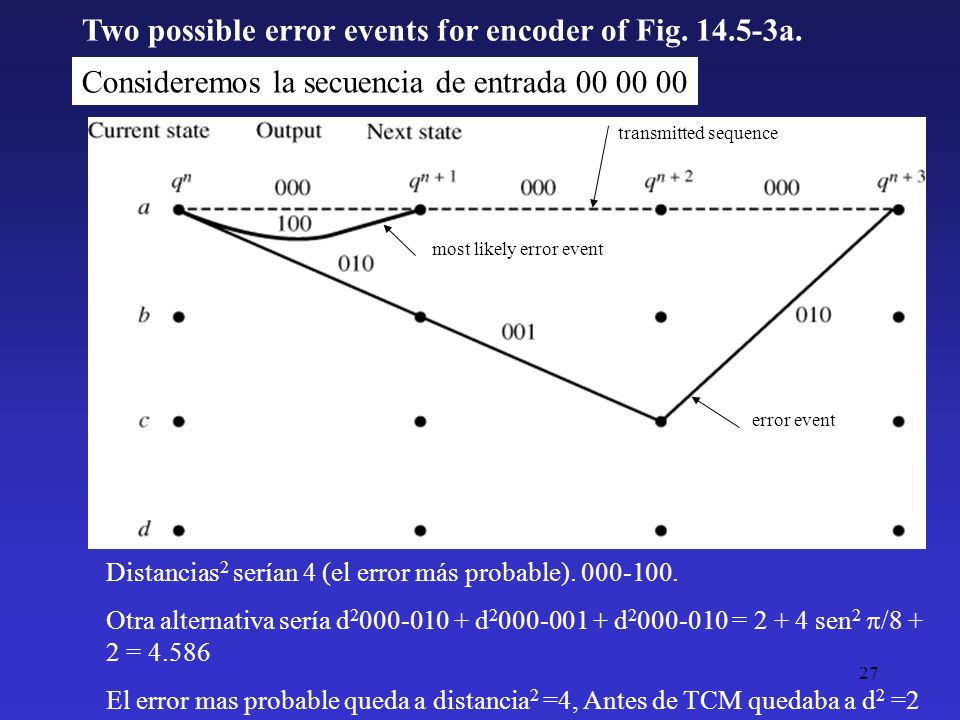

27 27 Two possible error events for encoder of Fig. 14.5-3a. Figure 14.5-6 transmitted sequence most likely error event error event Consideremos la secuencia de entrada 00 00 00 Distancias 2 serían 4 (el error más probable). 000-100. Otra alternativa sería d 2 000-010 + d 2 000-001 + d 2 000-010 = 2 + 4 sen 2  /8 + 2 = 4.586 El error mas probable queda a distancia 2 =4, Antes de TCM quedaba a d 2 =2

28 Departamento de Telemática28 V.34

29 Departamento de Telemática29 Conclusión TCM Modulación que combina técnicas de modulaciones clásicas con técnicas de corrección de errores. Permite incrementar la cantidad de bits transmitidos en cada señal elemental sin importantes deterioros de la Pe por el empleo de códigos correctores de errores. Permiten incrementos de velocidad sin incrementar el Bt a expensas de la complejidad de la demodulación. Muy utilizada en los Modems telefónicos y en los sistemas de microondas digitales. *

30 Departamento de Telemática30 Modulación de Amplitud y Fase sin Portadora (Carrierless Amplitude Phase, CAP)

31 Departamento de Telemática31 CAP Modulación que representa una modificación de QAM, presentando semejantes prestaciones e igual Bt que QAM. Extrae de la señal a transmitir la componente de portadora pues no contiene información. Emplea en el procesamiento DSP. Las implementaciones hechas permiten tener en cuenta las condiciones de S/N en la línea.*

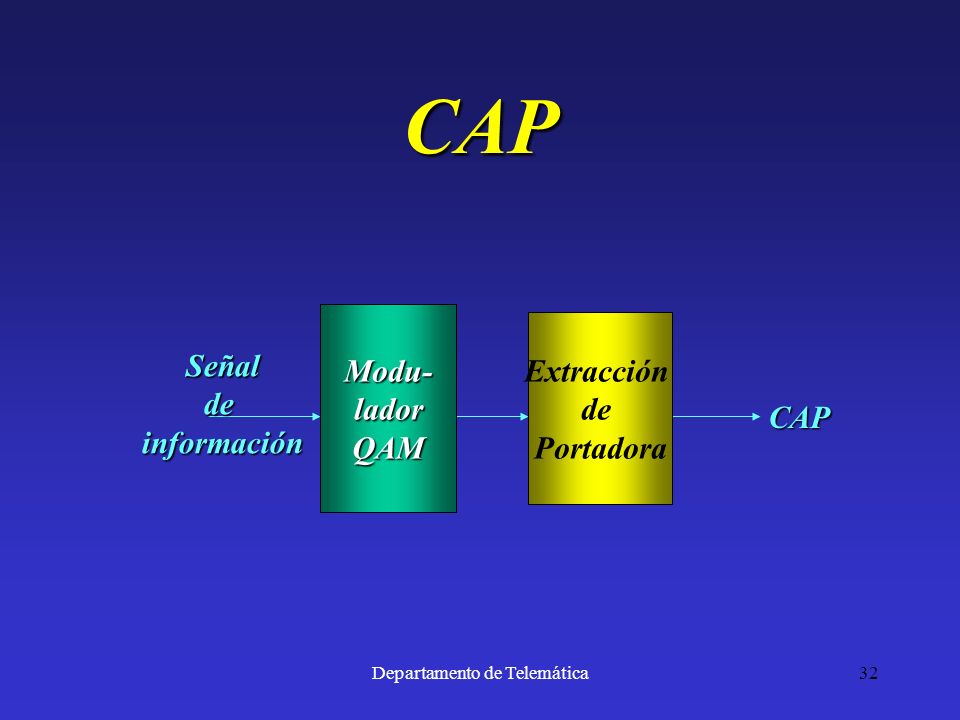

32 Departamento de Telemática32 CAP Modu-ladorQAM Extracción de Portadora Señaldeinformación CAP

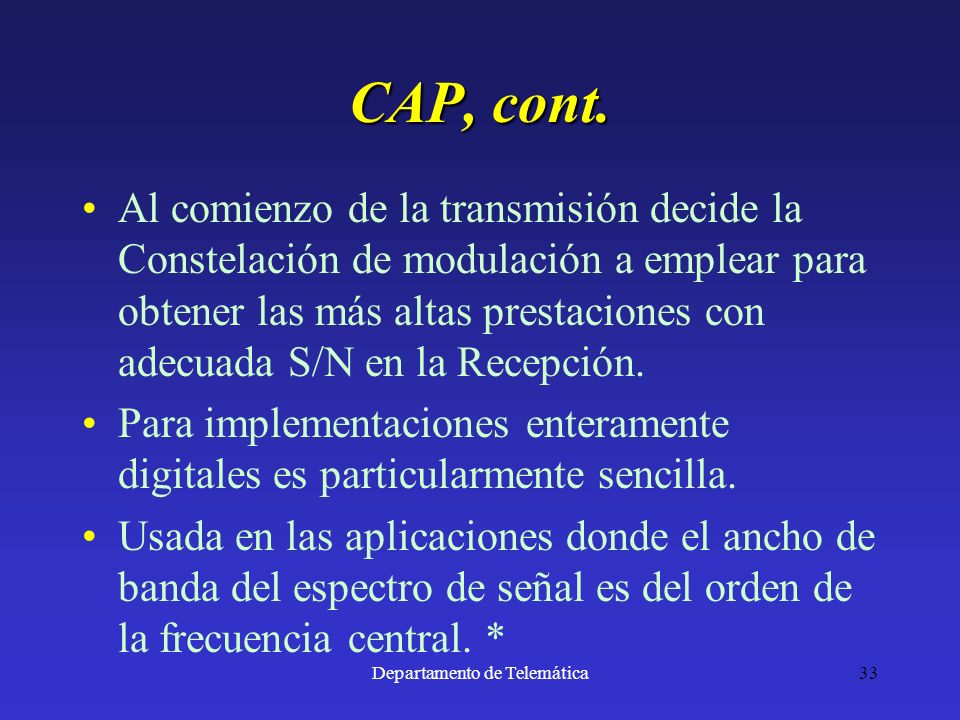

33 Departamento de Telemática33 CAP, cont. Al comienzo de la transmisión decide la Constelación de modulación a emplear para obtener las más altas prestaciones con adecuada S/N en la Recepción. Para implementaciones enteramente digitales es particularmente sencilla. Usada en las aplicaciones donde el ancho de banda del espectro de señal es del orden de la frecuencia central. *

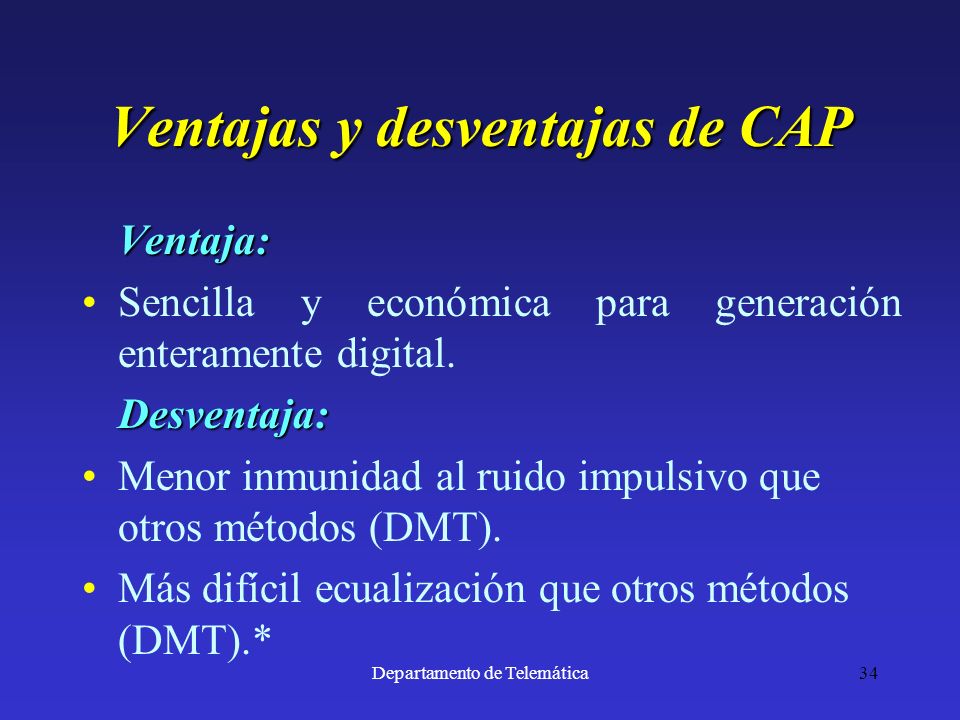

34 Departamento de Telemática34 Ventajas y desventajas de CAP Ventaja: Sencilla y económica para generación enteramente digital.Desventaja: Menor inmunidad al ruido impulsivo que otros métodos (DMT). Más difícil ecualización que otros métodos (DMT).*

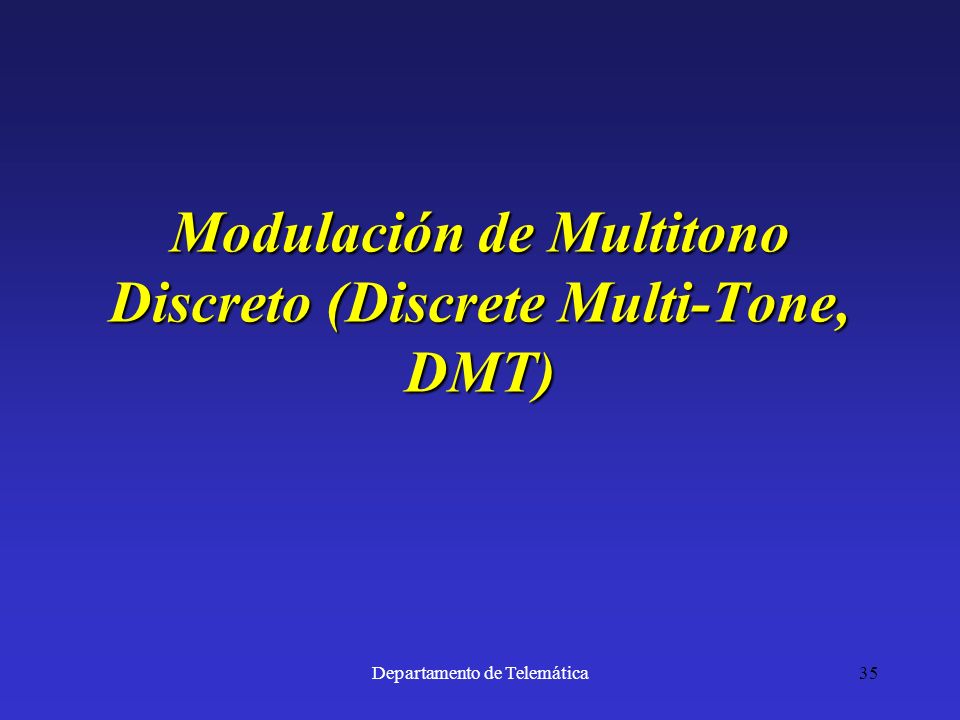

35 Departamento de Telemática35 Modulación de Multitono Discreto (Discrete Multi-Tone, DMT)

36 Departamento de Telemática36 DMT Modulación que permite hacer un buen aprovechamiento del Ancho de banda de un soporte Simplifica procesos de ecualización. Permite tener en cuenta las características de ruido del medio de forma dinámica. Muy empleada entre otras en las técnicas xDSL.*

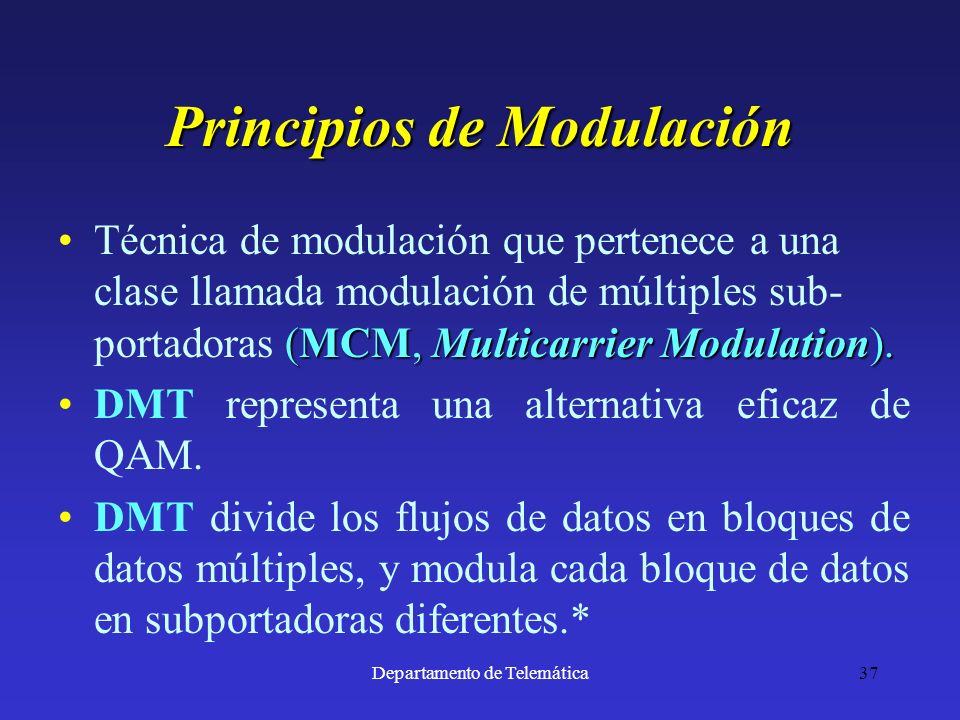

37 Departamento de Telemática37 Principios de Modulación (MCM, Multicarrier Modulation).Técnica de modulación que pertenece a una clase llamada modulación de múltiples sub- portadoras (MCM, Multicarrier Modulation). DMT representa una alternativa eficaz de QAM. DMT divide los flujos de datos en bloques de datos múltiples, y modula cada bloque de datos en subportadoras diferentes.*

38 38 Ejemplo de DMT empleado en ADSL

39 Departamento de Telemática39 Cualidades de la modulación DMT La operación de cada subcanal es independiente. La implementación práctica se realiza mediante un proceso llamado subcanalización. Cada subcanal confina la potencia dentro de una banda estrecha (aunque existen solapamientos indeseables). *

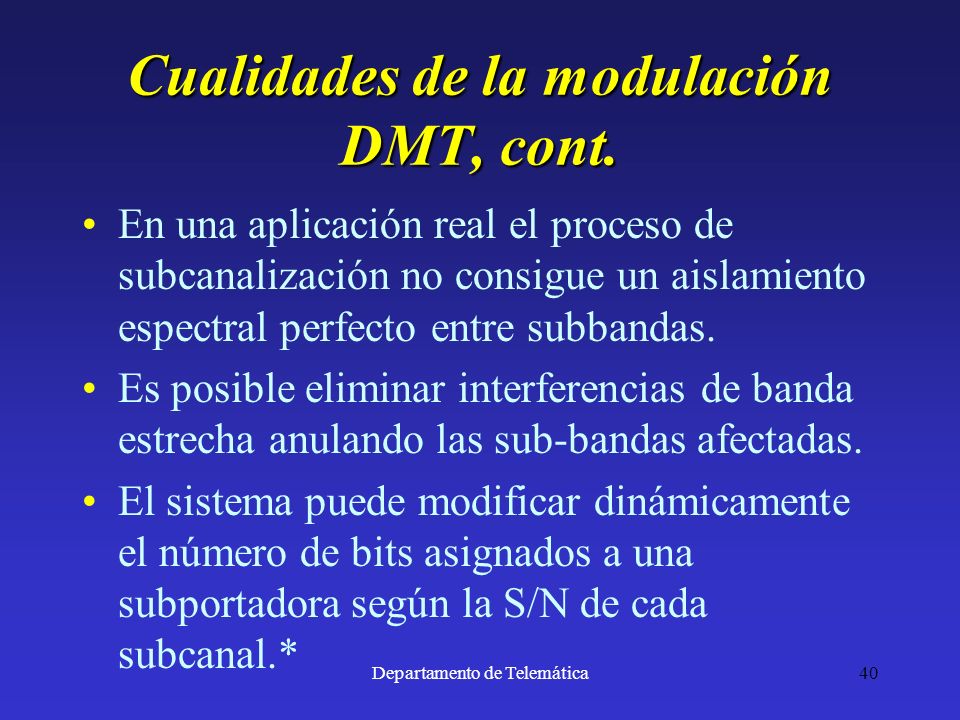

40 Departamento de Telemática40 Cualidades de la modulación DMT, cont. En una aplicación real el proceso de subcanalización no consigue un aislamiento espectral perfecto entre subbandas. Es posible eliminar interferencias de banda estrecha anulando las sub-bandas afectadas. El sistema puede modificar dinámicamente el número de bits asignados a una subportadora según la S/N de cada subcanal.*

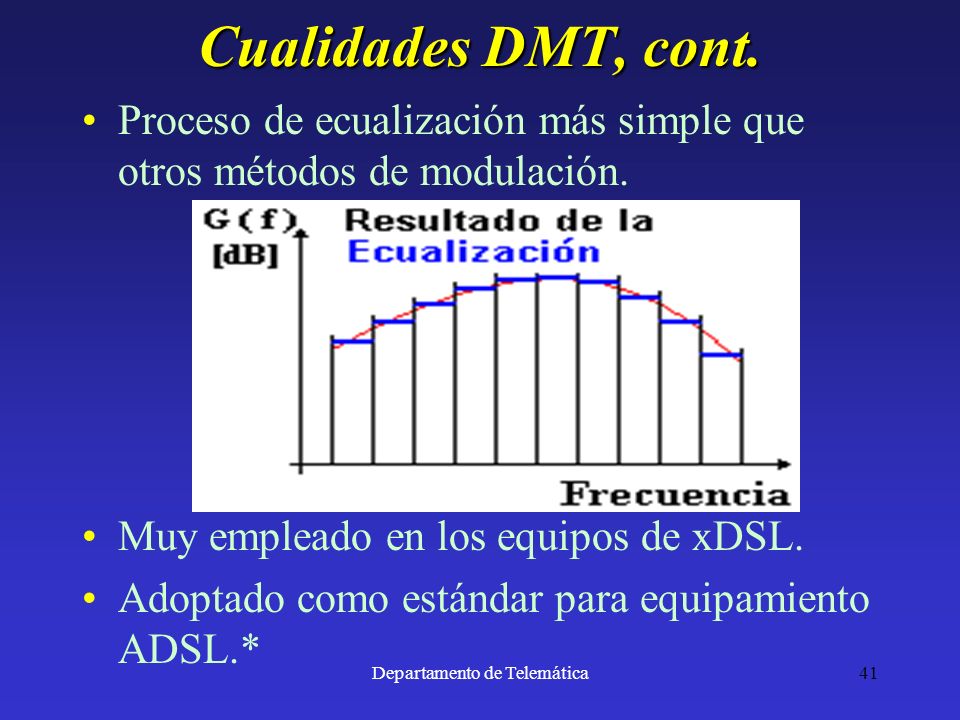

41 Departamento de Telemática41 Cualidades DMT, cont. Proceso de ecualización más simple que otros métodos de modulación. Muy empleado en los equipos de xDSL. Adoptado como estándar para equipamiento ADSL.*

42 Departamento de Telemática42 Ejemplos de adaptación de un sistema DMT a las características de una línea.

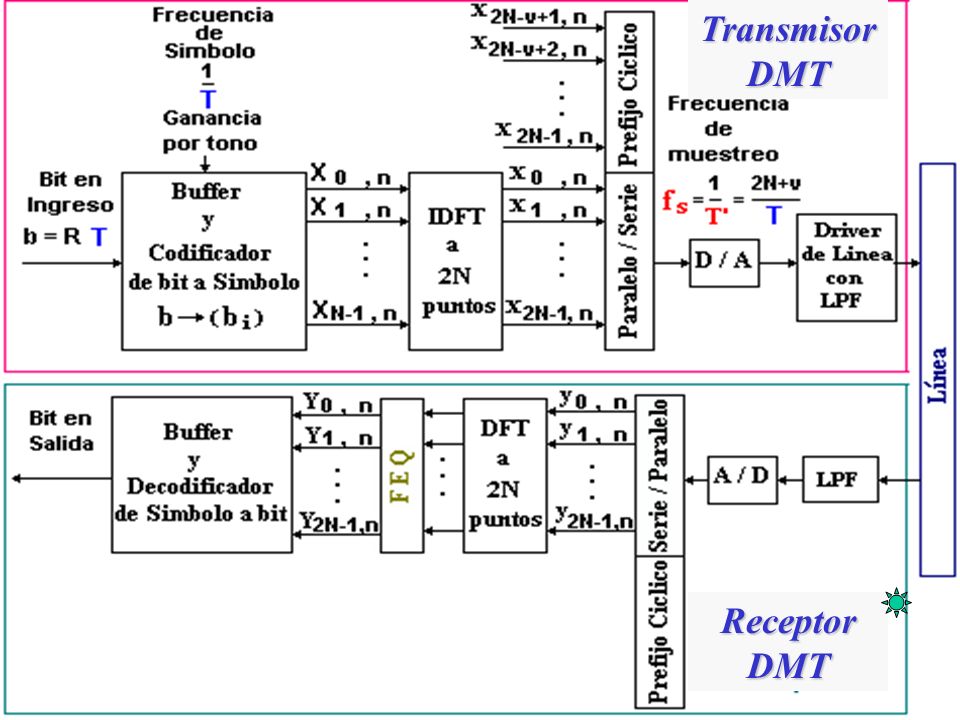

43 Departamento de Telemática43 Transmisor DMT Receptor DMT

44 Departamento de Telemática44 Ejemplo de espectro de señal DMT para ADSL MHz

45 45 Comparación CAP vs DMT DMT: Múltiples subcanales con duraciones de señales mayores CAP: Un solo canal con pequeñas duraciones de la señal elemental DMT es más inmune al ruido impulsivo que CAP

46 46 Comparación CAP vs DMT Ecualización en DMT Ecualización en CAP La ecualización en DMT es más simple.

47 Departamento de Telemática47 DWMT - Discrete Wavelet Multitone, una versión de DMT DWMT utiliza transformadas Wavelet. El uso de la transformada de Fourier digital en DMT genera armónicos que generan interferencias en canales adyacentes. La transformada Wavelet produce armónicos de más baja energía, produciendo menos interferencia en subcanales adyacentes lo que hace la recepción de la señal más simple y de mejor calidad. *

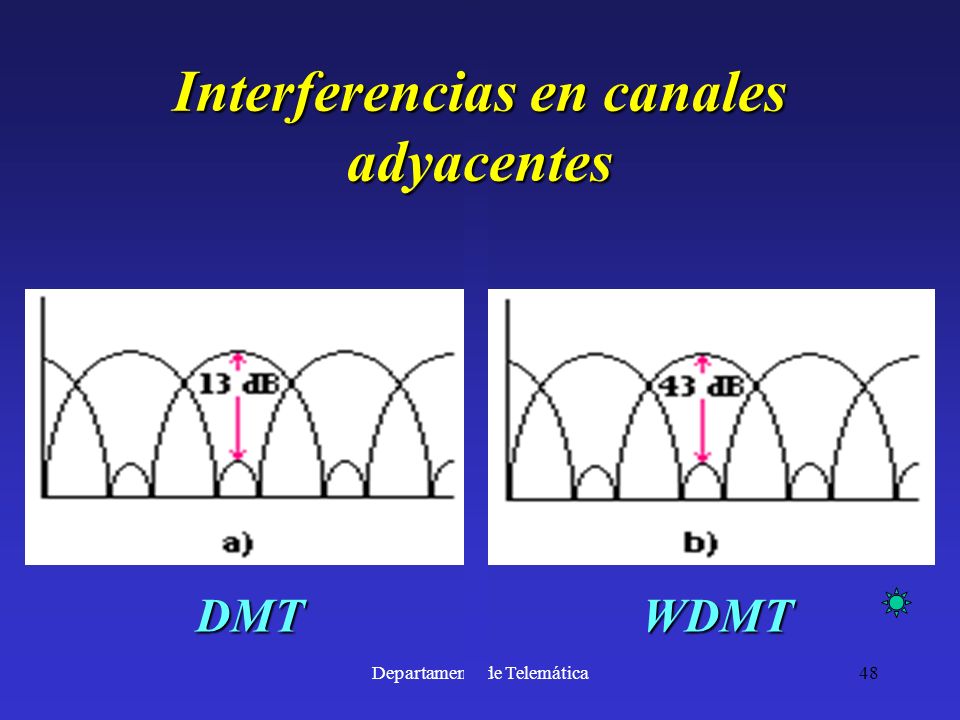

48 Departamento de Telemática48 DMTWDMT Interferencias en canales adyacentes

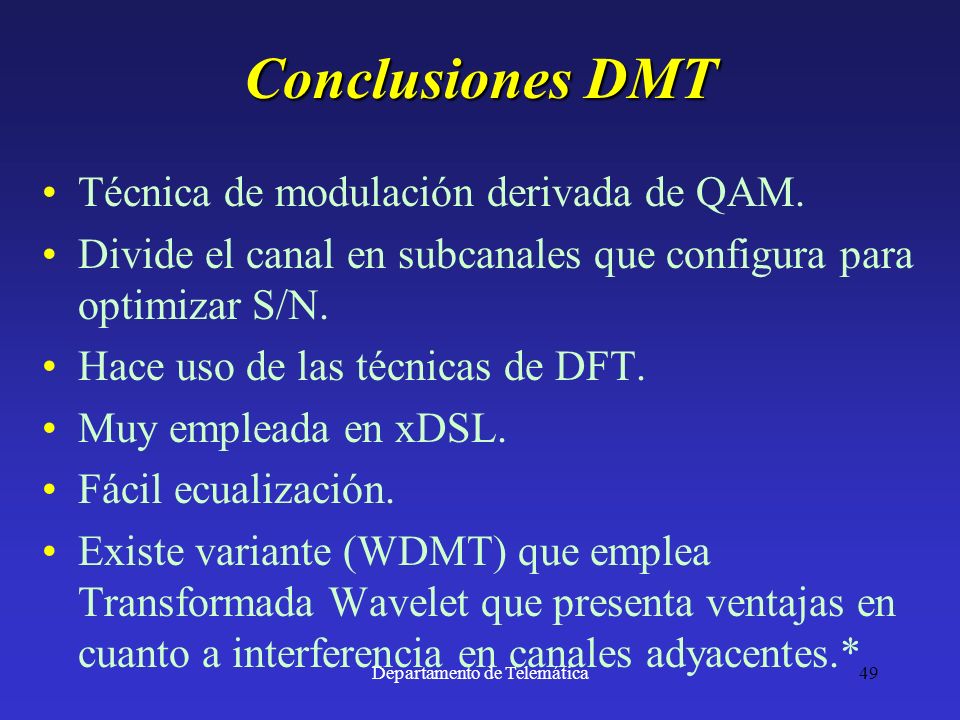

49 Departamento de Telemática49 Conclusiones DMT Técnica de modulación derivada de QAM. Divide el canal en subcanales que configura para optimizar S/N. Hace uso de las técnicas de DFT. Muy empleada en xDSL. Fácil ecualización. Existe variante (WDMT) que emplea Transformada Wavelet que presenta ventajas en cuanto a interferencia en canales adyacentes.*

50 Departamento de Telemática50 Modulación de Espectro Ensanchado Spread Spectrum (SS)

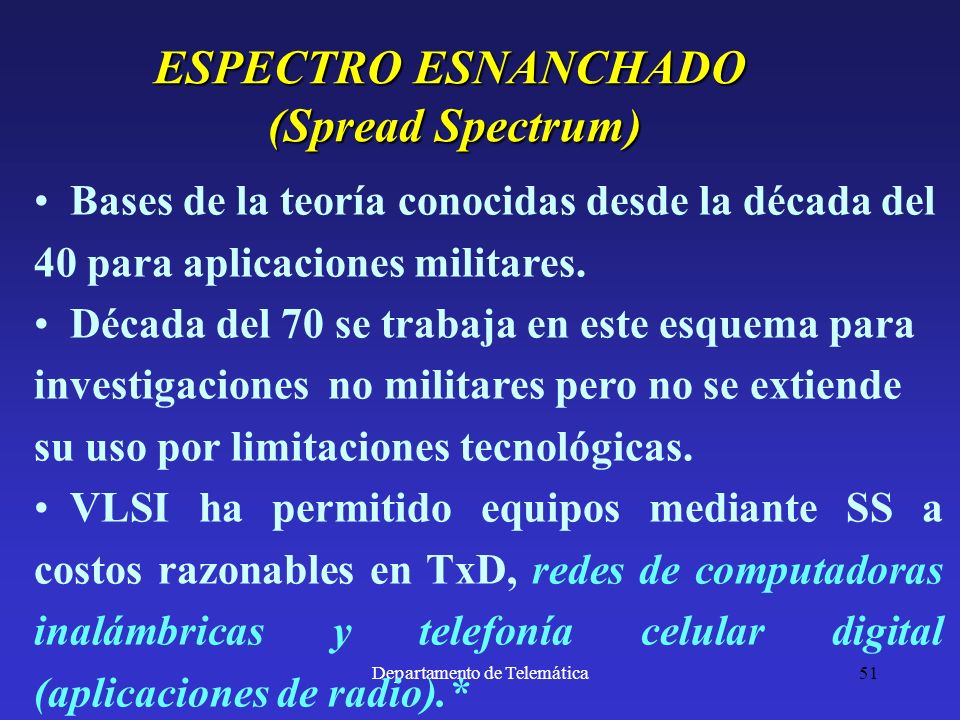

51 Departamento de Telemática51 ESPECTRO ESNANCHADO (Spread Spectrum) (Spread Spectrum) Bases de la teoría conocidas desde la década del 40 para aplicaciones militares. Década del 70 se trabaja en este esquema para investigaciones no militares pero no se extiende su uso por limitaciones tecnológicas. VLSI ha permitido equipos mediante SS a costos razonables en TxD, redes de computadoras inalámbricas y telefonía celular digital (aplicaciones de radio).*

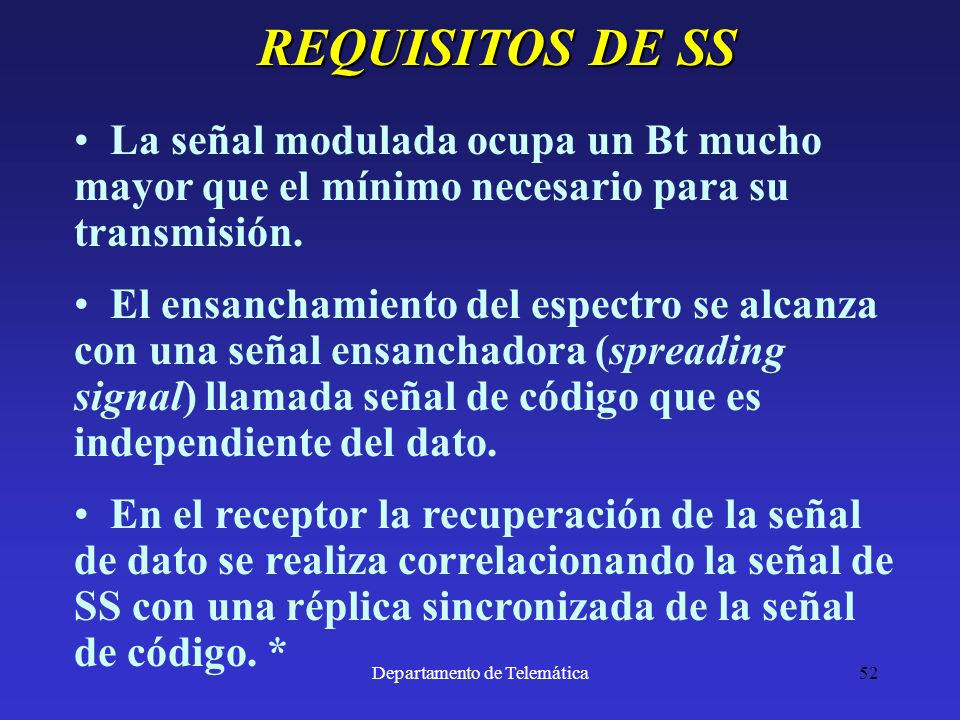

52 Departamento de Telemática52 La señal modulada ocupa un Bt mucho mayor que el mínimo necesario para su transmisión. El ensanchamiento del espectro se alcanza con una señal ensanchadora (spreading signal) llamada señal de código que es independiente del dato. En el receptor la recuperación de la señal de dato se realiza correlacionando la señal de SS con una réplica sincronizada de la señal de código. * REQUISITOS DE SS

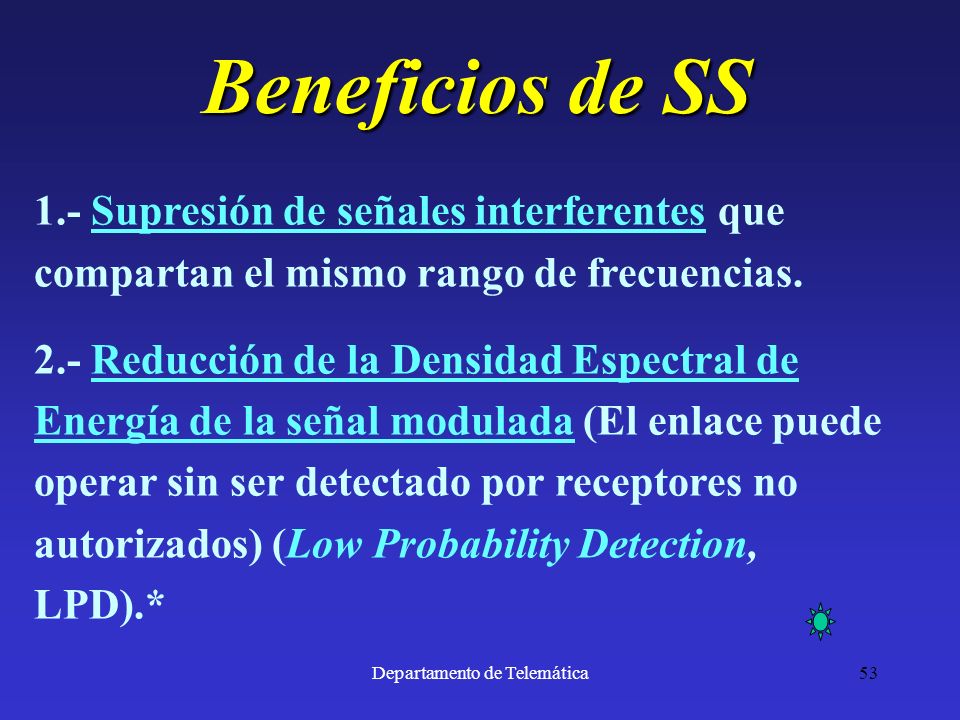

53 Departamento de Telemática53 1.- Supresión de señales interferentes que compartan el mismo rango de frecuencias. 2.- Reducción de la Densidad Espectral de Energía de la señal modulada (El enlace puede operar sin ser detectado por receptores no autorizados) (Low Probability Detection, LPD).* Beneficios de SS

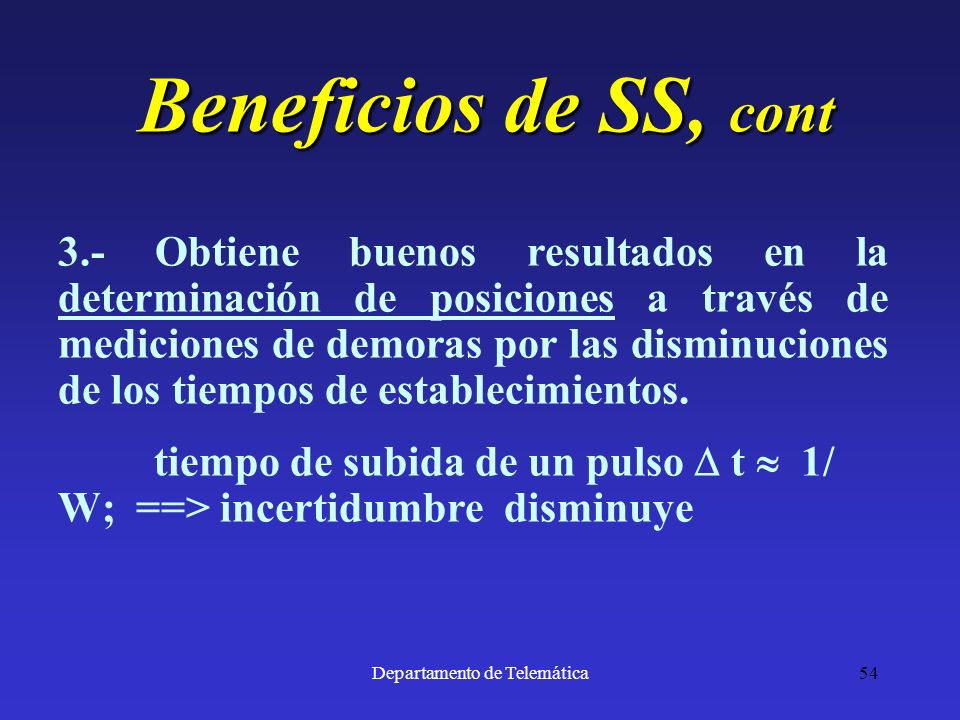

54 Departamento de Telemática54 3.- Obtiene buenos resultados en la determinación de posiciones a través de mediciones de demoras por las disminuciones de los tiempos de establecimientos. tiempo de subida de un pulso  t  1/ W; ==> incertidumbre disminuye Beneficios de SS, cont

55 Departamento de Telemática55 3.- Permite Acceso Múltiple: Se reparte el recurso de comunicación entre varios usuarios de una manera coordinada. Ejemplo: Acceso Múltiple por División de Código CDMA, manteniendo la privacidad de las comunicaciones entre usuarios. Un usuario no autorizado no puede monitorear fácilmente una señal* Beneficios de SS, cont

56 56 señal 1 señal 2 señal 1 señal 3 señal 1 señal 3 señal 2 señal 3 señal 2 tiempo frecuencia banda 3 banda 2 banda 1 Expresión simplificada del proceso, no requiere sincronización entre usuarios para el uso del recurso de comunicación, solo sincronía entre Tx. y Rx.* Beneficios de SS, cont

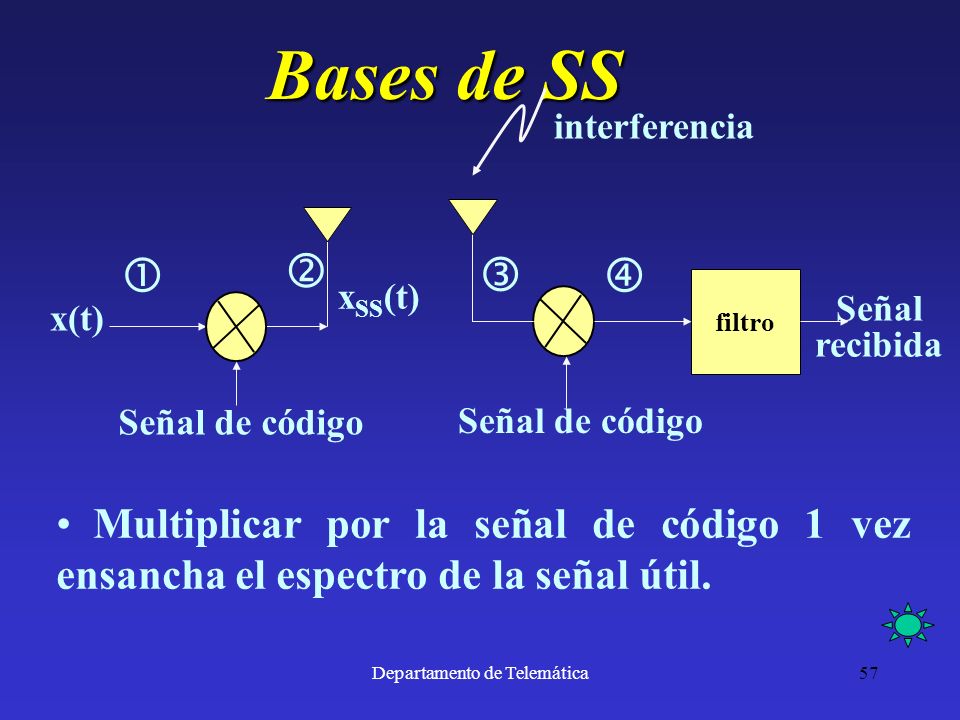

57 Departamento de Telemática57 x SS (t)  Bases de SS Señal recibida Señal de código filtro interferencia x(t)    Multiplicar por la señal de código 1 vez ensancha el espectro de la señal útil.

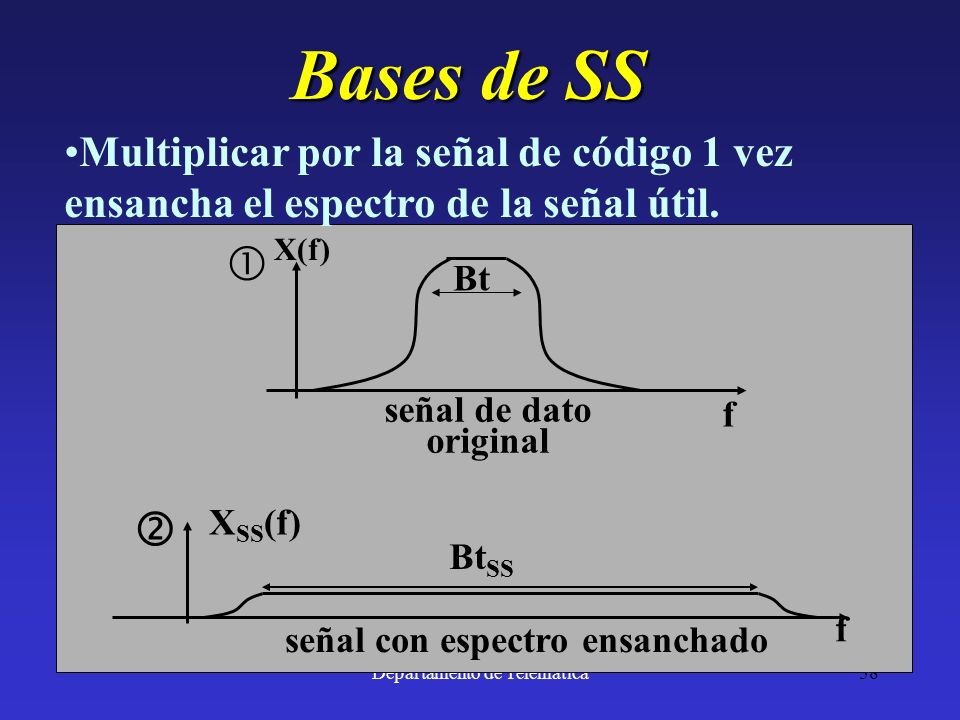

58 Departamento de Telemática58 Multiplicar por la señal de código 1 vez ensancha el espectro de la señal útil. Bt X(f) f señal de dato original  X SS (f) f señal con espectro ensanchado Bt SS  Bases de SS

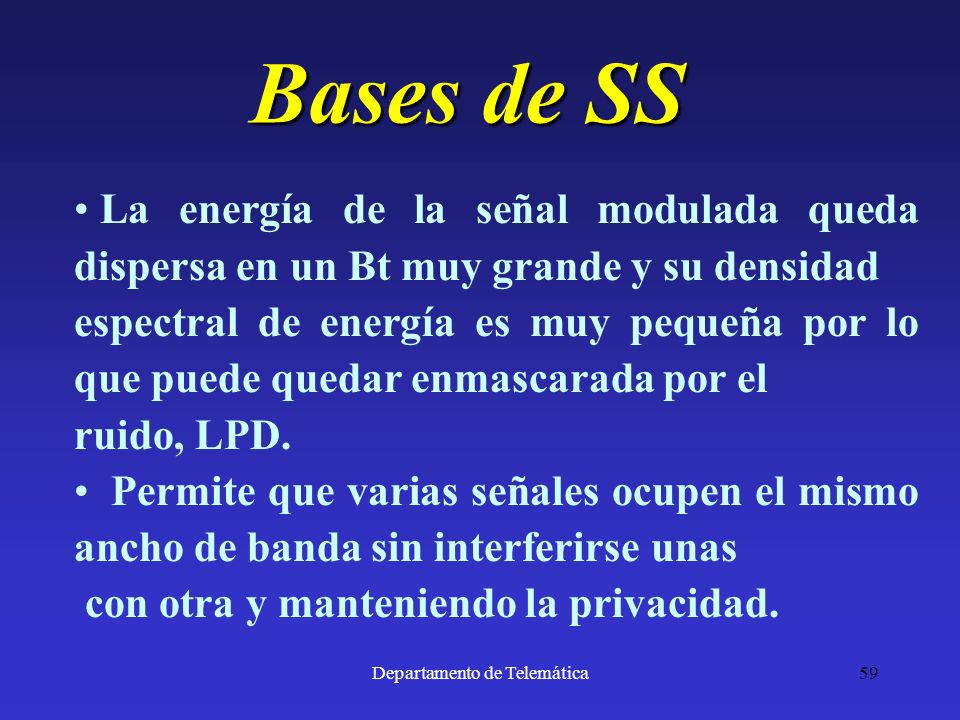

59 Departamento de Telemática59 La energía de la señal modulada queda dispersa en un Bt muy grande y su densidad espectral de energía es muy pequeña por lo que puede quedar enmascarada por el ruido, LPD. Permite que varias señales ocupen el mismo ancho de banda sin interferirse unas con otra y manteniendo la privacidad. Bases de SS

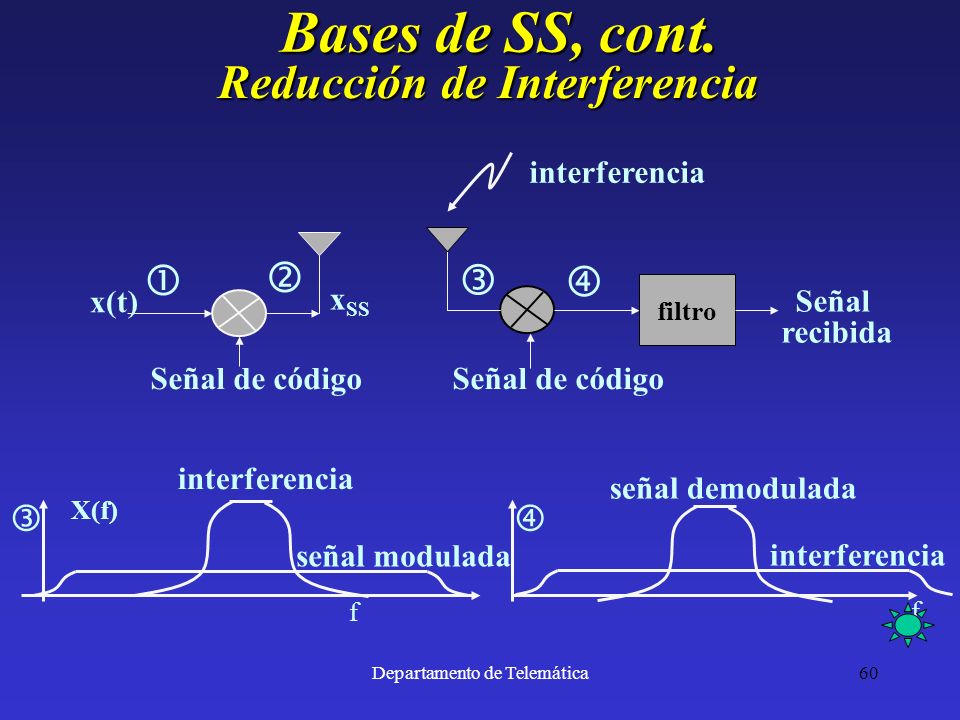

60 Departamento de Telemática60  Reducción de Interferencia Bases de SS, cont. Señal recibida filtro interferencia x(t) x SS    Señal de código X(f) f f señal modulada interferencia señal demodulada 

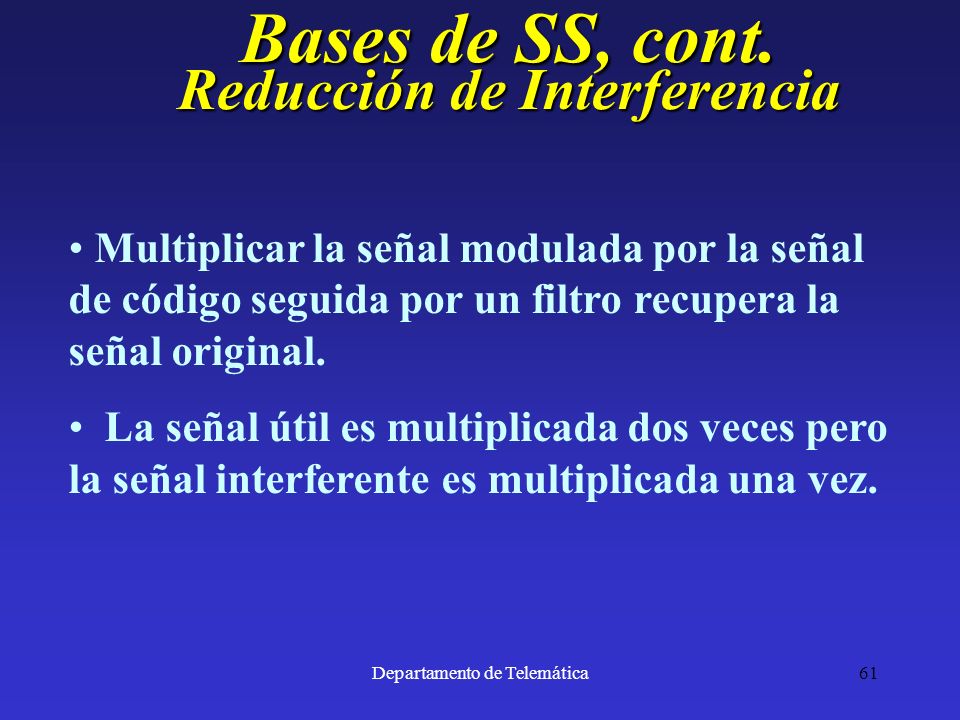

61 Departamento de Telemática61 Multiplicar la señal modulada por la señal de código seguida por un filtro recupera la señal original. La señal útil es multiplicada dos veces pero la señal interferente es multiplicada una vez. Reducción de Interferencia Bases de SS, cont.

62 Departamento de Telemática62 Tipos de SS mas empleados Secuencia Directa Salto de Frecuencia

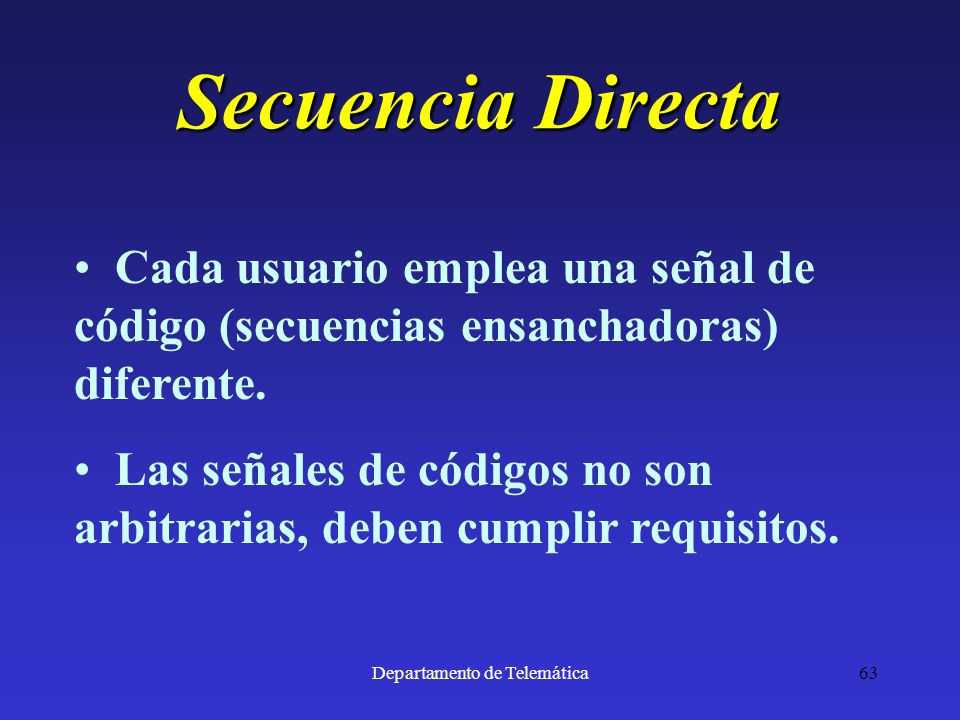

63 Departamento de Telemática63 Secuencia Directa Cada usuario emplea una señal de código (secuencias ensanchadoras) diferente. Las señales de códigos no son arbitrarias, deben cumplir requisitos.

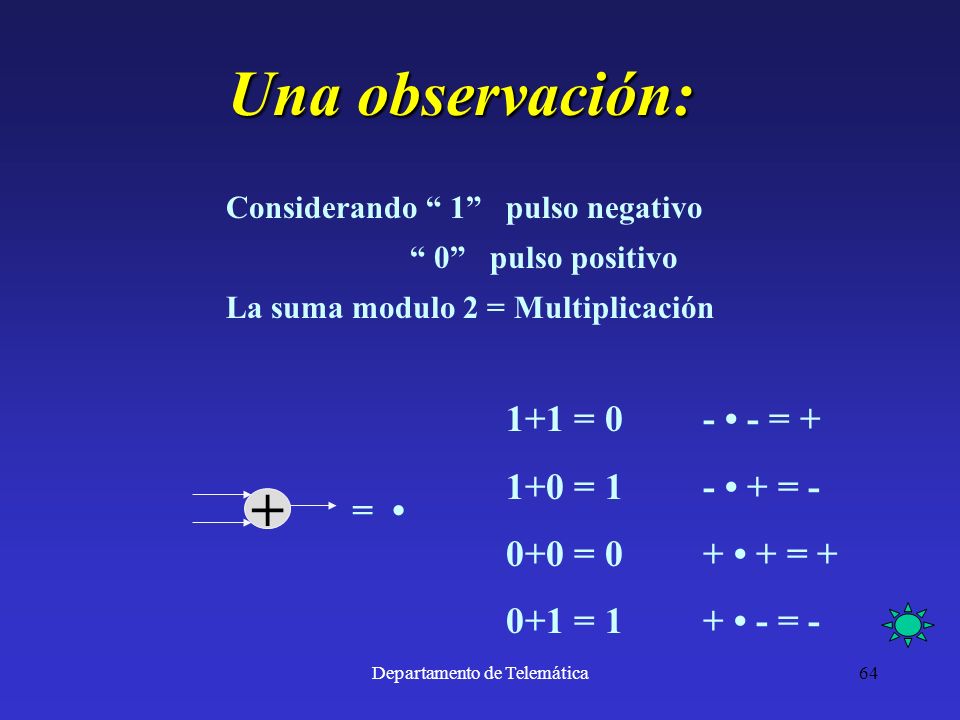

64 Departamento de Telemática64 Considerando “ 1” pulso negativo “ 0” pulso positivo La suma modulo 2 = Multiplicación + 1+1 = 0 1+0 = 1 0+0 = 0 0+1 = 1 - - = + - + = - + + = + + - = - = Una observación:

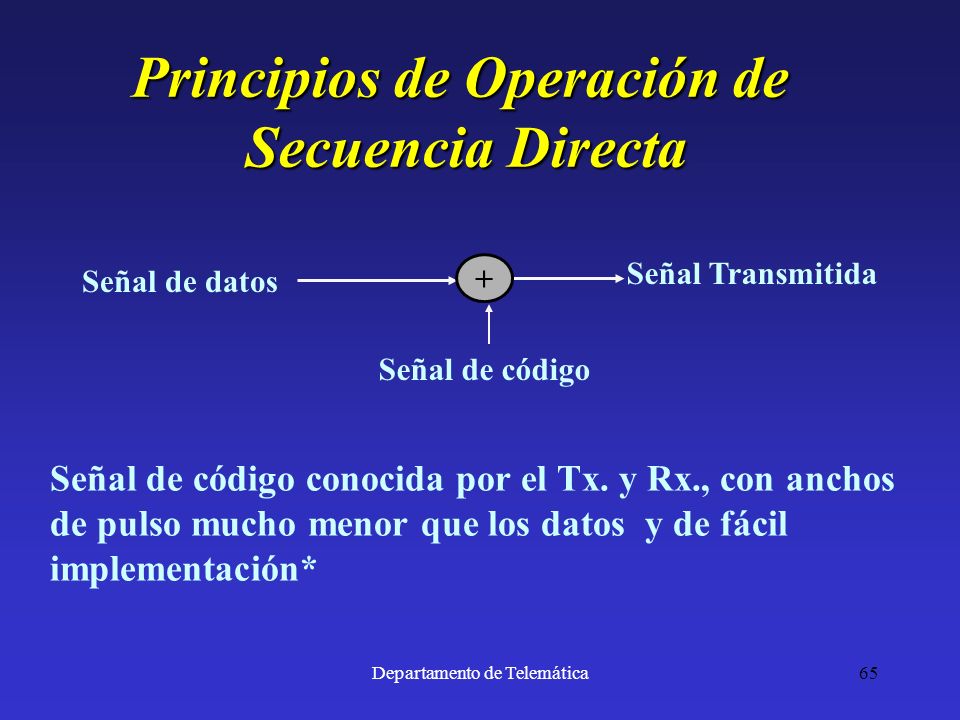

65 Departamento de Telemática65 Señal de datos Señal de código Señal Transmitida + Principios de Operación de Secuencia Directa Señal de código conocida por el Tx. y Rx., con anchos de pulso mucho menor que los datos y de fácil implementación*

66 Departamento de Telemática66 Principios de Operación de Secuencia Directa Disminuir el ancho de los pulsos implica ensanchar su espectro 1 Datos + Señal Transmitida 0 0 0 1 1 0 1 Señal de código 1 1 1 0 0 1 0 Td Tc

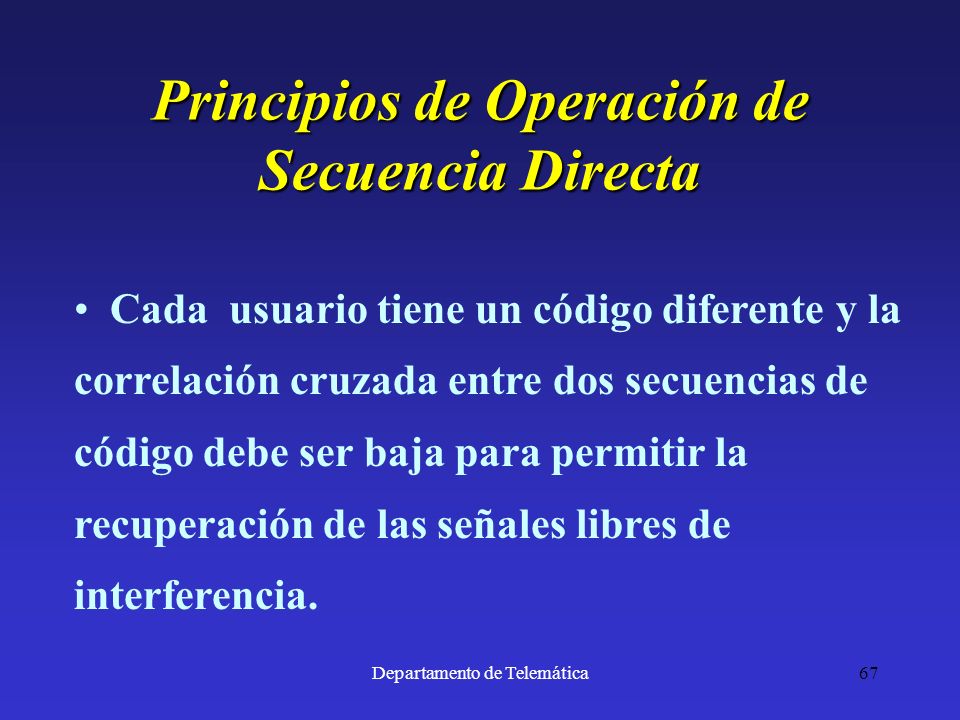

67 Departamento de Telemática67 Cada usuario tiene un código diferente y la correlación cruzada entre dos secuencias de código debe ser baja para permitir la recuperación de las señales libres de interferencia. Principios de Operación de Secuencia Directa

68 Departamento de Telemática68 Procesamiento de la señal de Datos Señal Transmitida Señal de código Señal de datos 00011 Datos Código 1 1 10 0 10 1 110 0 10 1 1 10 0 10 1 11 Sec. TX 1 1 10 0 10 0 0 0 11 011 1 10 0 10 0 0 01 1 0 1 1 1 1 Td Tc Td / Tc = # entero +

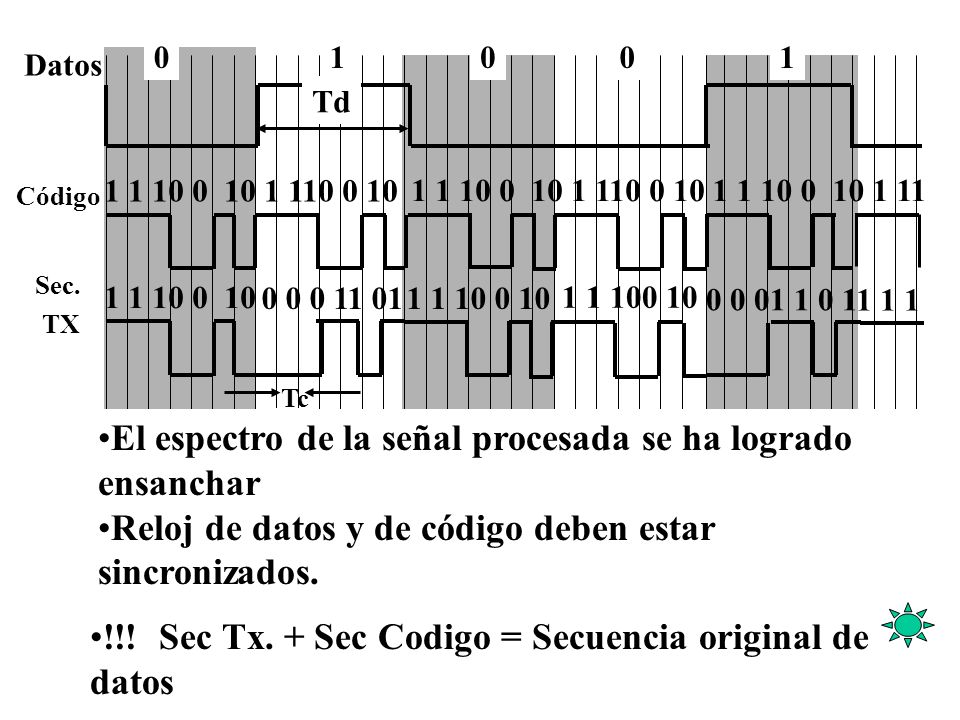

69 Departamento de Telemática69 !!! Sec Tx. + Sec Codigo = Secuencia original de datos 00011 Datos Código 1 1 10 0 10 1 110 0 10 1 1 10 0 10 1 11 Sec. TX 1 1 10 0 10 0 0 0 11 011 1 10 0 10 0 0 01 1 0 1 1 1 1 Td Tc El espectro de la señal procesada se ha logrado ensanchar Reloj de datos y de código deben estar sincronizados. Tc

70 Departamento de Telemática70 Sec. Tx + Sec. código Sec. de datos Modulador + Mezclador Modulación BPSK o QPSK Transmisión de señal con Espectro Esparcido Demodulador + Mezclador + Datos Recibidos Sec. de código sincronizada

71 Departamento de Telemática71 Para la recuperación de la señal en el Rx. es necesario:Receptor CONOZCA la secuencia de esparcimiento y que se sincronice con ella. Transmisión de señal con Espectro Esparcido Las modulaciones empleadas son formatos de amplitud constante pues los efectos no lineales de los amplificadores de banda ancha alteran las amplitudes. (PSK o DPSK de 2 o 4 fases)

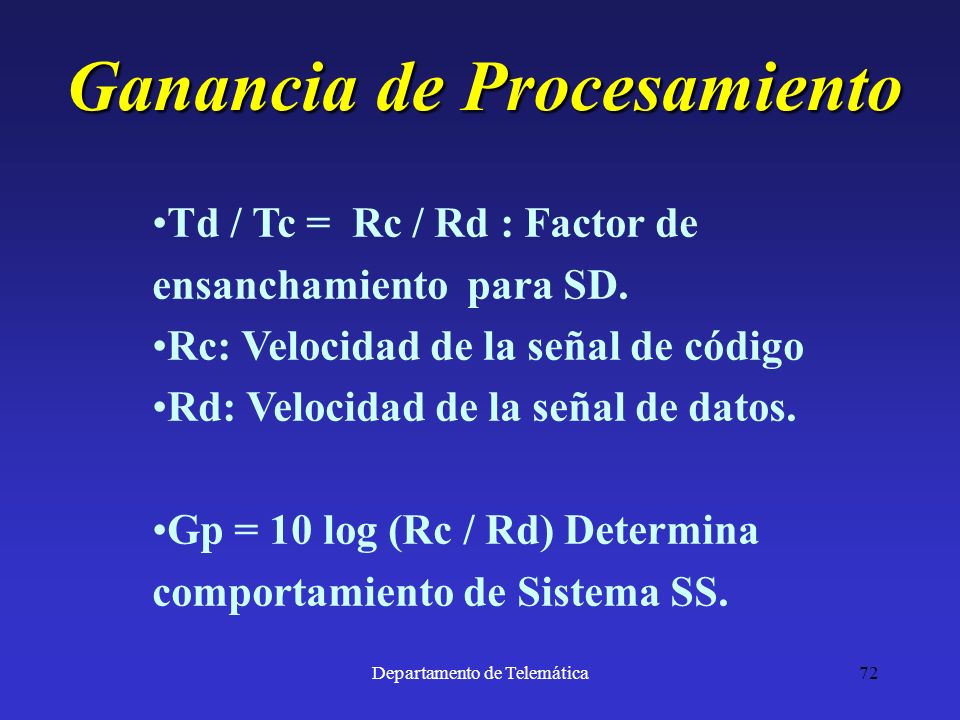

72 Departamento de Telemática72 Td / Tc = Rc / Rd : Factor de ensanchamiento para SD. Rc: Velocidad de la señal de código Rd: Velocidad de la señal de datos. Gp = 10 log (Rc / Rd) Determina comportamiento de Sistema SS. Ganancia de Procesamiento

73 Departamento de Telemática73 Ejemplo Con Rp / R = 10 ==> Gp 10 log 10 = 10dB Significa que el sistema con SS requiere Gp dB menos en la S/N con respecto al sistema convencional para alcanzar una buena recepción.. Si antes de SS requería 15 dB de S/N, después de SS basta tener: 15 - Gp = 5 dB de S/N Ganancia de Procesamiento

74 Departamento de Telemática74 1 0 1 1 0 1 1 1 0 0 0 CCC CCC CCCCC Sincronización de la señal de código con la versión de la misma del receptor cadena de bits recibidos Detector de correlación Señal de sincronización Periodo de la señal de código Ventana de análisis 1 0 1 1 0 1 1 1 0 0 0 1 0 1 1 0 1 1 1 0 0 0 1 0 1 1 0 1 1 1 0 0 0 C - D = 11 Sinc.!!!

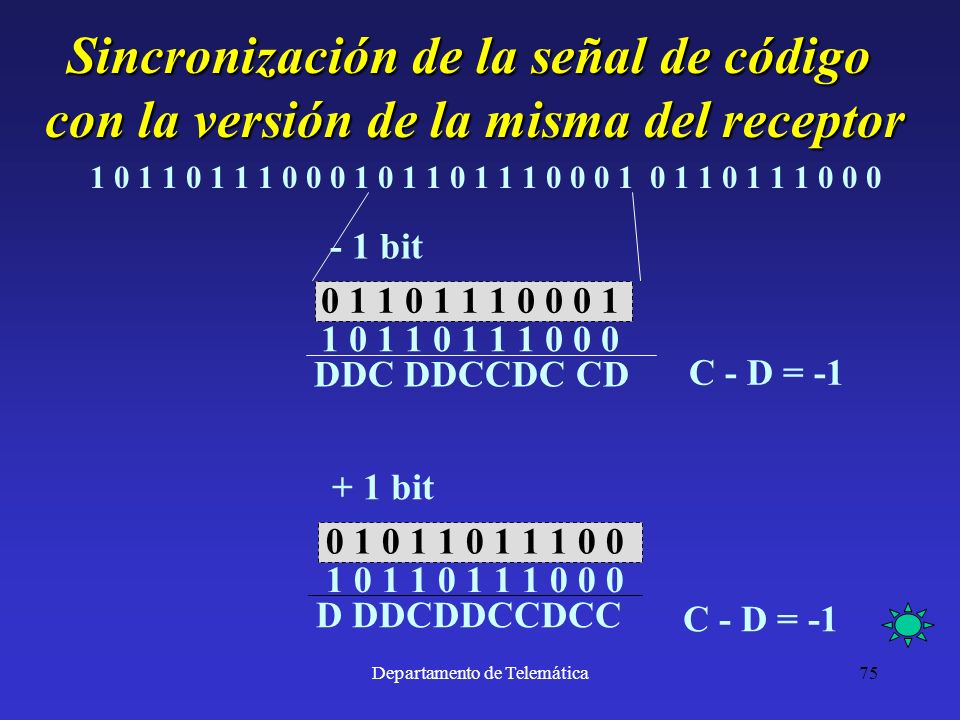

75 Departamento de Telemática75 DDC DDCCDC CD 0 1 1 0 1 1 1 0 0 0 1 0 1 0 1 1 0 1 1 1 0 0 D DDCDDCCDCC 1 0 1 1 0 1 1 1 0 0 0 C - D = -1 + 1 bit 1 0 1 1 0 1 1 1 0 0 0 C - D = -1 - 1 bit 1 0 1 1 0 1 1 1 0 0 0 1 0 1 1 0 1 1 1 0 0 0 1 0 1 1 0 1 1 1 0 0 0 Sincronización de la señal de código con la versión de la misma del receptor

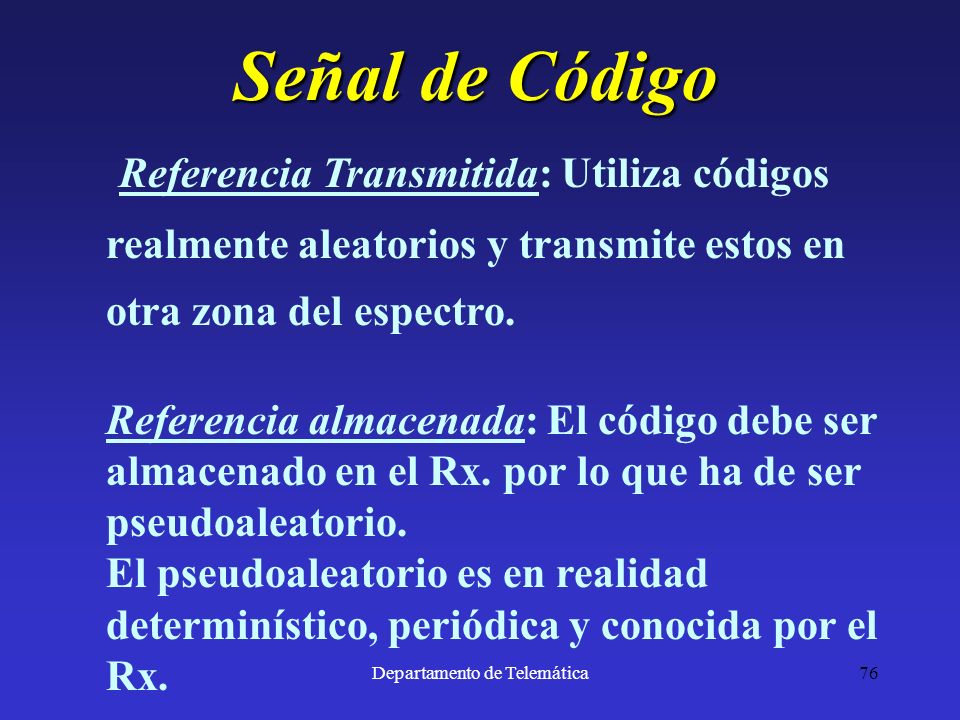

76 Departamento de Telemática76 Referencia Transmitida: Utiliza códigos realmente aleatorios y transmite estos en otra zona del espectro. Referencia almacenada: El código debe ser almacenado en el Rx. por lo que ha de ser pseudoaleatorio. El pseudoaleatorio es en realidad determinístico, periódica y conocida por el Rx. Señal de Código

77 Departamento de Telemática77 Implementación de Secuencia de Código A B C + salida de secuencia pseudoaleatoria Ck registro de desplazamiento 1 1 1 0 0 1 0 A B C 0 1 1 1 1 0 1 1 2 0 0 1 3 1 0 0 4 0 1 0 5 1 0 1 6 1 1 0 pulso de reloj Secuencia pseudoaleatoria se usa como Secuencia de código reloj

78 Departamento de Telemática78 Resumen Beneficios de Espectro Esparcido Secuencia Directa òAlta inmunidad ante la interferencia de canales coexistentes òNo afectación a canales coexistentes òSe puede transmitir sin licencia de asignación de frecuencia en algunos países.

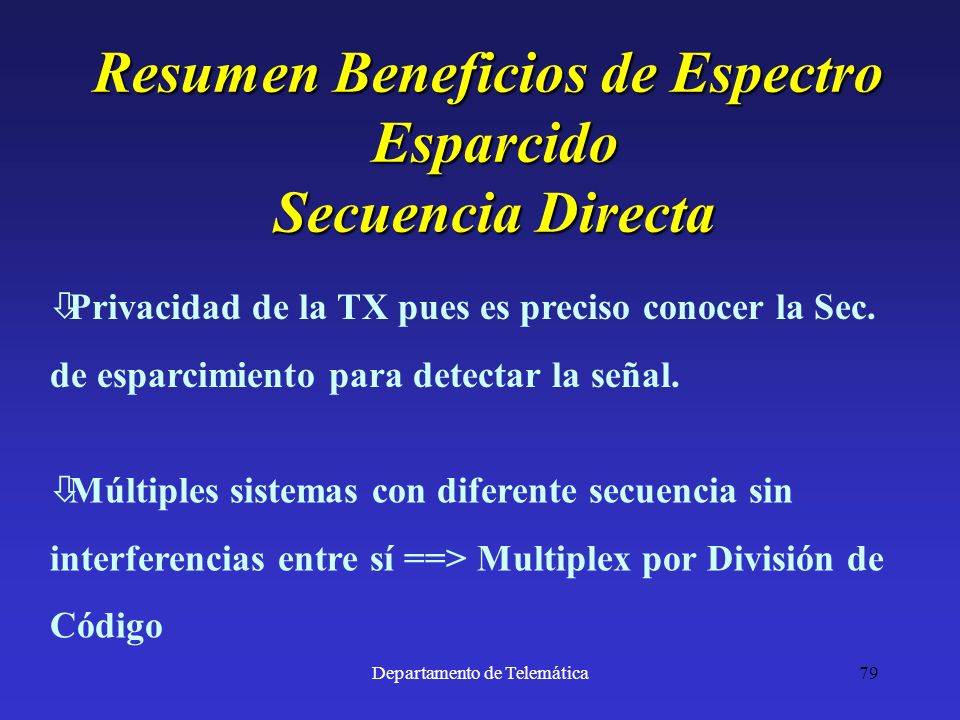

79 Departamento de Telemática79 òMúltiples sistemas con diferente secuencia sin interferencias entre sí ==> Multiplex por División de Código Resumen Beneficios de Espectro Esparcido Secuencia Directa òPrivacidad de la TX pues es preciso conocer la Sec. de esparcimiento para detectar la señal.

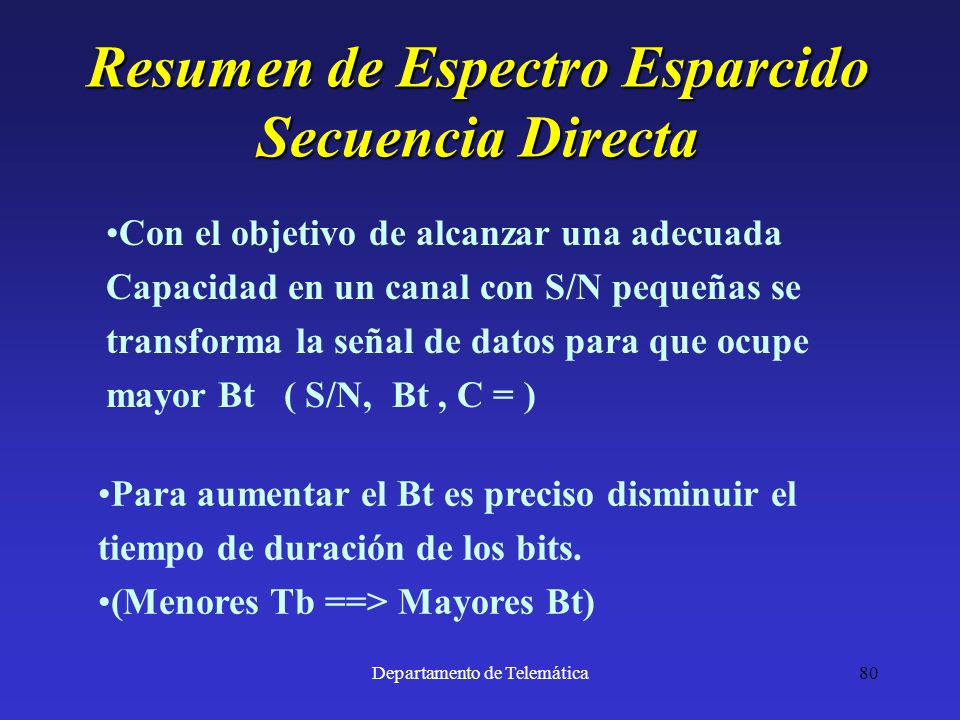

80 Departamento de Telemática80 Con el objetivo de alcanzar una adecuada Capacidad en un canal con S/N pequeñas se transforma la señal de datos para que ocupe mayor Bt ( S/N, Bt, C = ) Resumen de Espectro Esparcido Secuencia Directa Para aumentar el Bt es preciso disminuir el tiempo de duración de los bits. (Menores Tb ==> Mayores Bt)

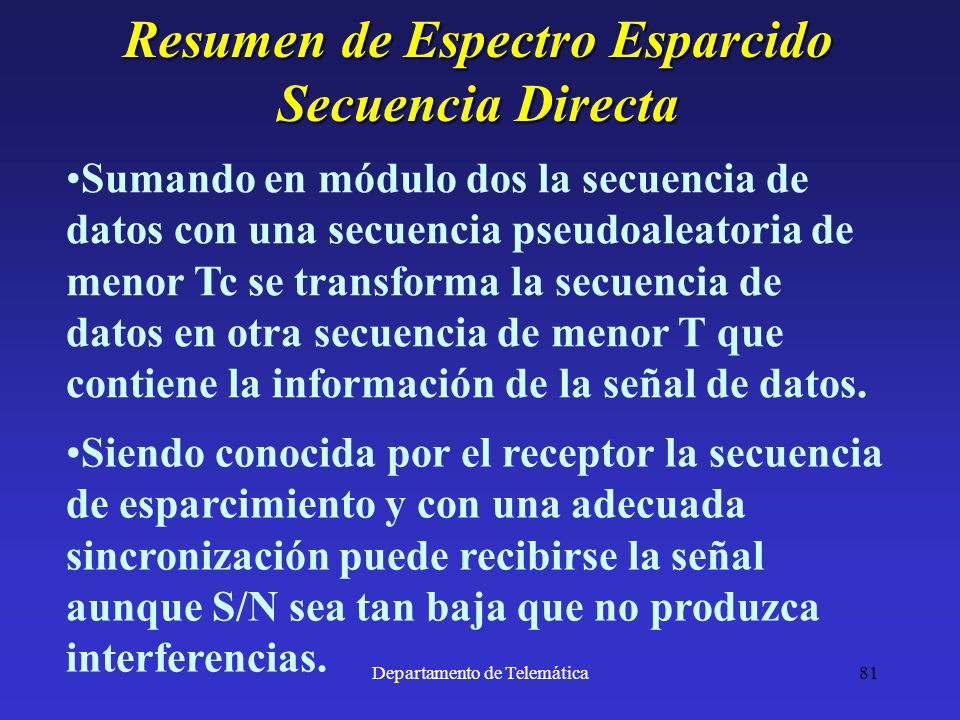

81 Departamento de Telemática81 Resumen de Espectro Esparcido Secuencia Directa Sumando en módulo dos la secuencia de datos con una secuencia pseudoaleatoria de menor Tc se transforma la secuencia de datos en otra secuencia de menor T que contiene la información de la señal de datos. Siendo conocida por el receptor la secuencia de esparcimiento y con una adecuada sincronización puede recibirse la señal aunque S/N sea tan baja que no produzca interferencias.

82 Departamento de Telemática82 802.11 IEEE para redes inalámbricas Condiciones normadas: Secuencia de esparcimiento de 11 bits Modulación empleada de DBPSK y DQPSK con razón de símbolos de 1 MHz para velocidades de transmisión de 1 Mbps y 2 Mbps respectivamente.

83 Departamento de Telemática83 Ganancia de codificación: 10.4 dB. Banda de frecuencia : 2.4 - 2.4835 GHz.  802.11 IEEE para redes inalámbricas      DBPSKDQPSK 10 11 10 01 00 1 Mbps2 Mbps Chipping rate : 11 MHz. ( 11 veces superior a la razón de símbolo)

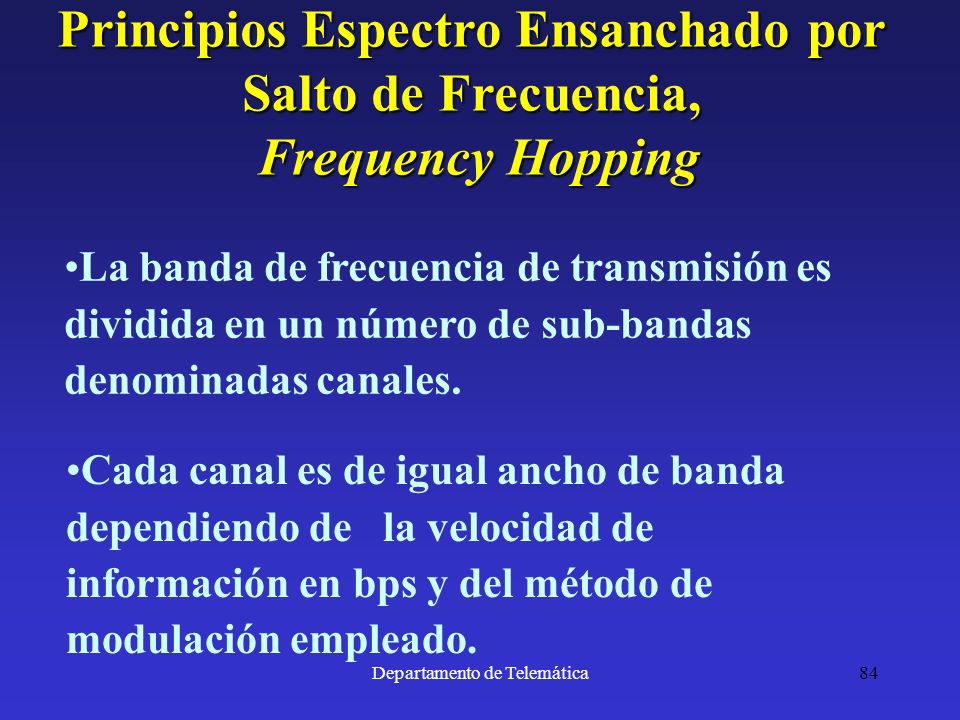

84 Departamento de Telemática84 Principios Espectro Ensanchado por Salto de Frecuencia, Frequency Hopping La banda de frecuencia de transmisión es dividida en un número de sub-bandas denominadas canales. Cada canal es de igual ancho de banda dependiendo de la velocidad de información en bps y del método de modulación empleado.

85 Departamento de Telemática85 Un transmisor usa cada canal por un corto tiempo y después salta a otro canal. Principios Espectro Ensanchado por Salto de Frecuencia, Frequency Hopping tiempo frecuencia (canales) 7654321076543210 rango de frecuencia de trabajo

86 Departamento de Telemática86 Principios Espectro Ensanchado por Salto de Frecuencia, Frequency Hopping El método de modulación empleado en los canales puede ser diversos, los más empleados: FSK MFSK BPSK

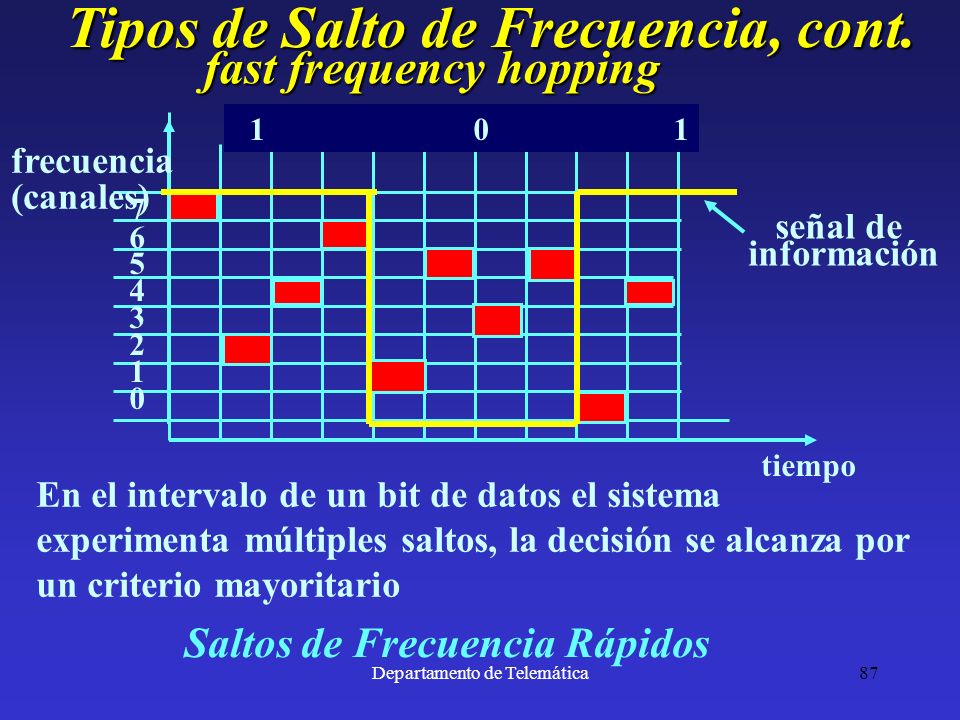

87 Departamento de Telemática87 Tipos de Salto de Frecuencia, cont. tiempo frecuencia (canales) 7654321076543210 1 0 1 fast frequency hopping En el intervalo de un bit de datos el sistema experimenta múltiples saltos, la decisión se alcanza por un criterio mayoritario Saltos de Frecuencia Rápidos señal de información

88 Departamento de Telemática88 tiempo 7654321076543210 1 0 1 1 0 Tipos de Salto de Frecuencia, cont. Saltos de frecuencia lentos slow frequency hopping slow frequency hopping En el intervalo de tiempo de un canal se transmiten varios bits. Modalidad de más fácil sincronización Menos costosa

89 Departamento de Telemática89 FH-SS System. (a) Transmisor (b) receptor Figure 15.2-1 PN: gen pseudoaleatorio de k bits 2 k frecuencias

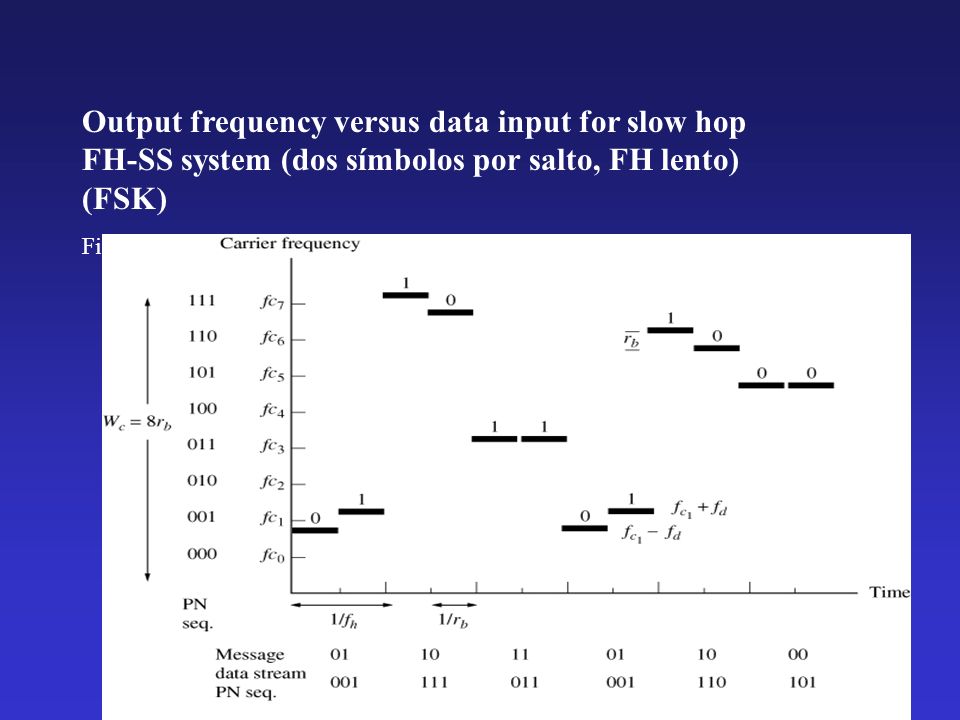

90 Departamento de Telemática90 Output frequency versus data input for slow hop FH-SS system (dos símbolos por salto, FH lento) (FSK) Figure 15.2-2

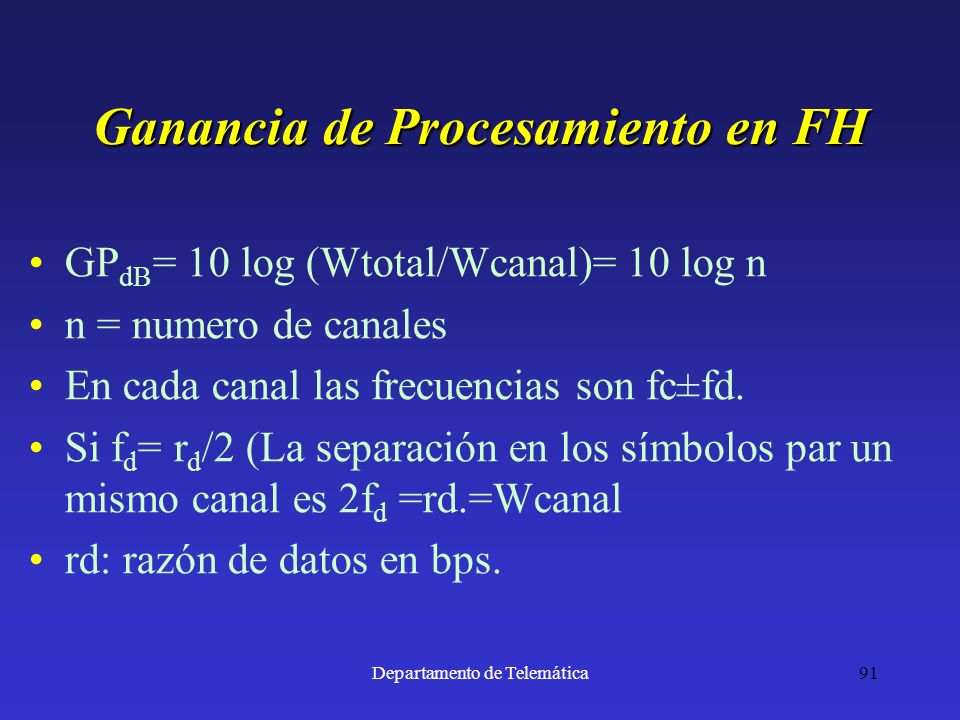

91 Departamento de Telemática91 Ganancia de Procesamiento en FH GP dB = 10 log (Wtotal/Wcanal)= 10 log n n = numero de canales En cada canal las frecuencias son fc±fd. Si f d = r d /2 (La separación en los símbolos par un mismo canal es 2f d =rd.=Wcanal rd: razón de datos en bps.

92 Departamento de Telemática92 Secuencia directa vs Frequency hopping Salto de Frecuencia tiene como ventaja sobre Secuencia Directa La habilidad de evitar el uso de rangos de frecuencias en los que existan intensas interferencias que pudieran dañar la Rx. de la señal. Una interferencia intensa y conocida se hace corresponder con un rango de frecuencia en el que no se ubican canales.

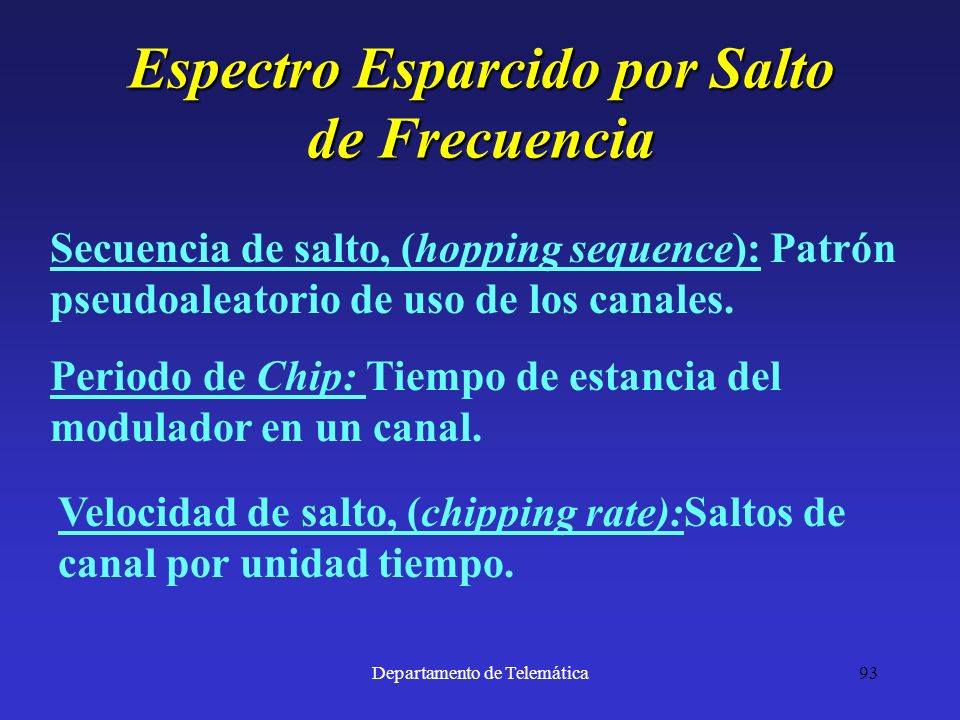

93 Departamento de Telemática93 Espectro Esparcido por Salto de Frecuencia Secuencia de salto, (hopping sequence): Patrón pseudoaleatorio de uso de los canales. Periodo de Chip: Tiempo de estancia del modulador en un canal. Velocidad de salto, (chipping rate):Saltos de canal por unidad tiempo.

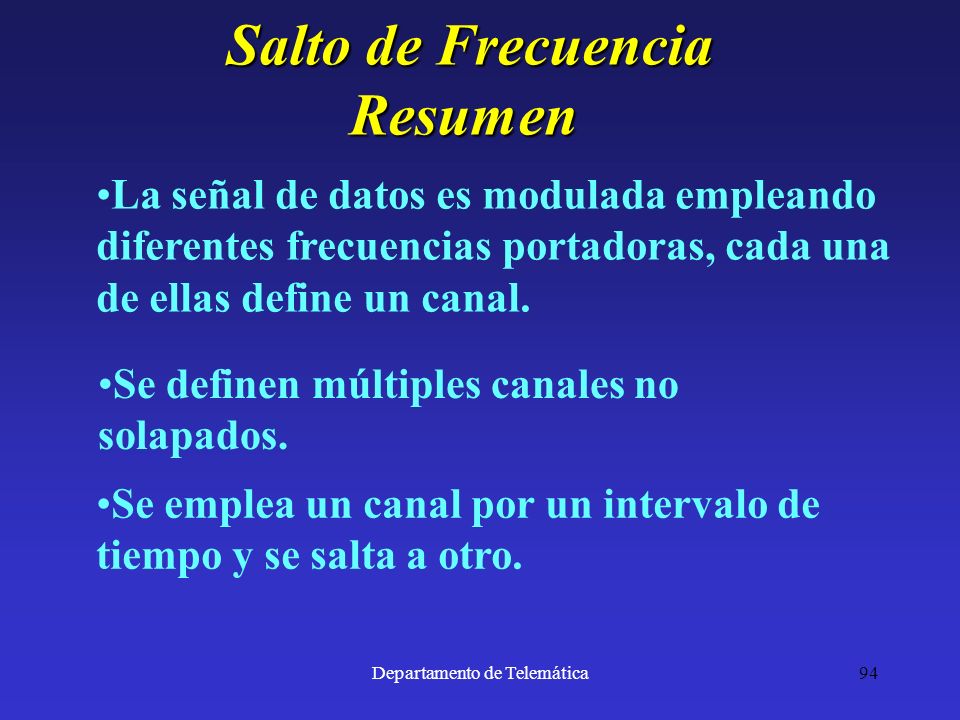

94 Departamento de Telemática94 Salto de Frecuencia Resumen La señal de datos es modulada empleando diferentes frecuencias portadoras, cada una de ellas define un canal. Se definen múltiples canales no solapados. Se emplea un canal por un intervalo de tiempo y se salta a otro.

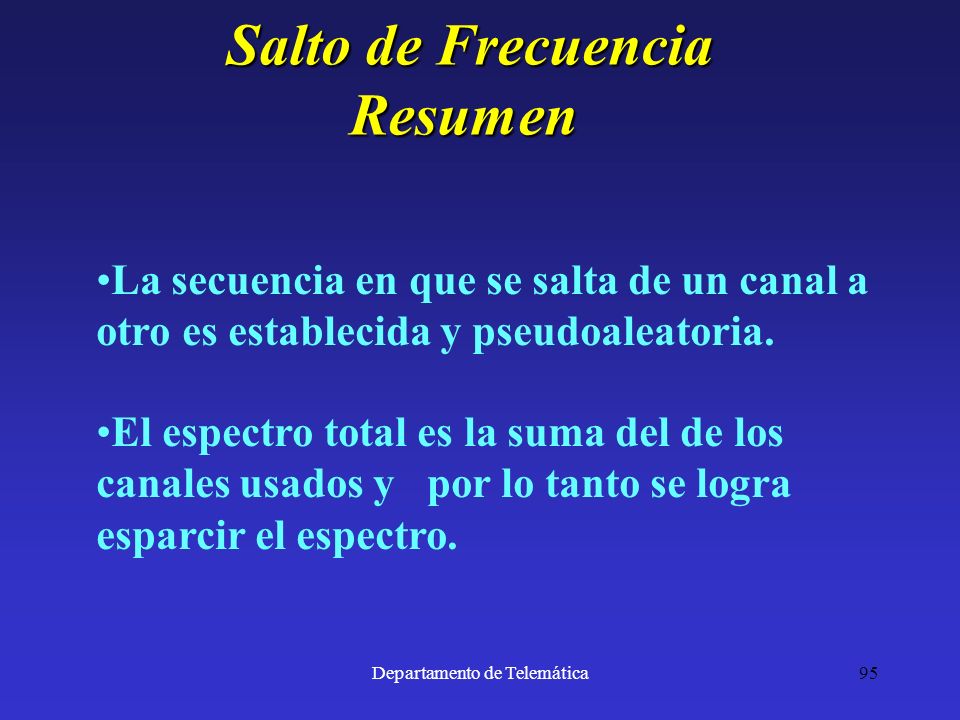

95 Departamento de Telemática95 La secuencia en que se salta de un canal a otro es establecida y pseudoaleatoria. El espectro total es la suma del de los canales usados y por lo tanto se logra esparcir el espectro. Salto de Frecuencia Resumen

96 Departamento de Telemática96 802.11 de la IEEE para redes inalámbricas Modulación de canal: FSK (GFSK) Razón de símbolos :1 MHz Opciones GFSK de dos niveles fo - 170KHzfofo + 170 KHz 1 1 Mbps obligatorio 0

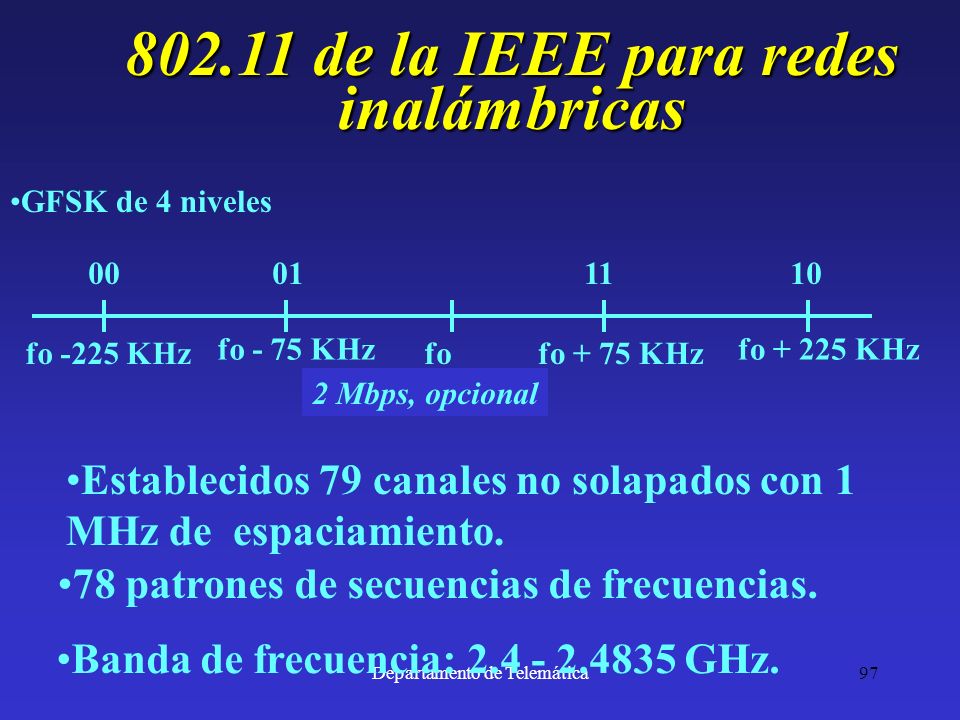

97 Departamento de Telemática97 GFSK de 4 niveles fofo -225 KHz fo - 75 KHz fo + 75 KHz fo + 225 KHz 00 01 11 10 2 Mbps, opcional Establecidos 79 canales no solapados con 1 MHz de espaciamiento. 78 patrones de secuencias de frecuencias. Banda de frecuencia: 2.4 - 2.4835 GHz. 802.11 de la IEEE para redes inalámbricas

98 Departamento de Telemática98 Aplicaciones de Espectro Esparcido LAN Inalámbricas (wireless LAN) Èstándar 802.11 de la IEEE norma el uso de Secuencia directa y salto de frecuencia Enlaces de datos punto a punto en el rango de algunos Mbps (T1, E1, etc). Aplicaciones militares

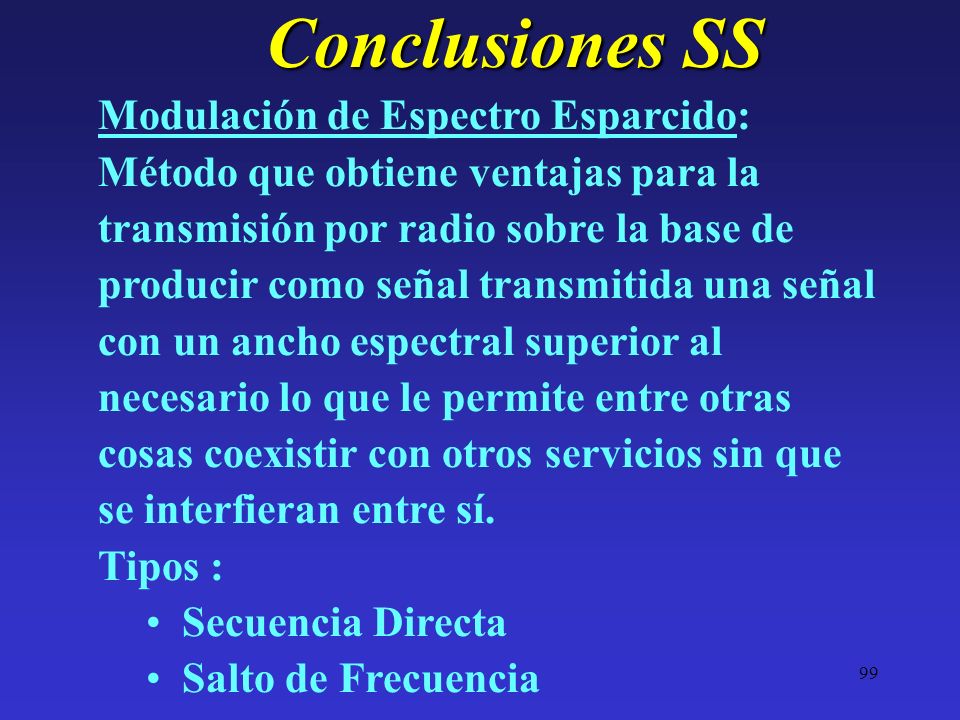

99 99 Conclusiones SS Modulación de Espectro Esparcido: Método que obtiene ventajas para la transmisión por radio sobre la base de producir como señal transmitida una señal con un ancho espectral superior al necesario lo que le permite entre otras cosas coexistir con otros servicios sin que se interfieran entre sí. Tipos : Secuencia Directa Salto de Frecuencia

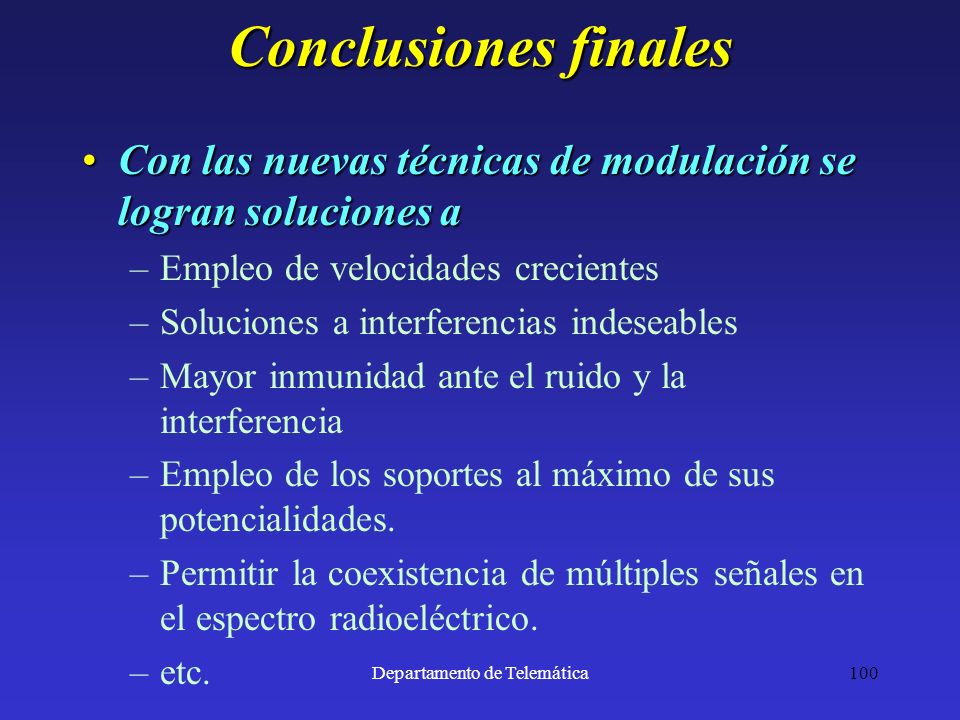

100 Departamento de Telemática100 Conclusiones finales Con las nuevas técnicas de modulación se logran soluciones aCon las nuevas técnicas de modulación se logran soluciones a –Empleo de velocidades crecientes –Soluciones a interferencias indeseables –Mayor inmunidad ante el ruido y la interferencia –Empleo de los soportes al máximo de sus potencialidades. –Permitir la coexistencia de múltiples señales en el espectro radioeléctrico. –etc.
