1 Rutas de Desalojo Ceiba Tsunami-Ready Community - 19 de enero de 2012 Edificio Anexo, Salón Irma Pedraza Casa Alcaldía Santiago Iglesias Pantín, Ceiba, Puerto Rico José A. Martínez Cruzado, PhD

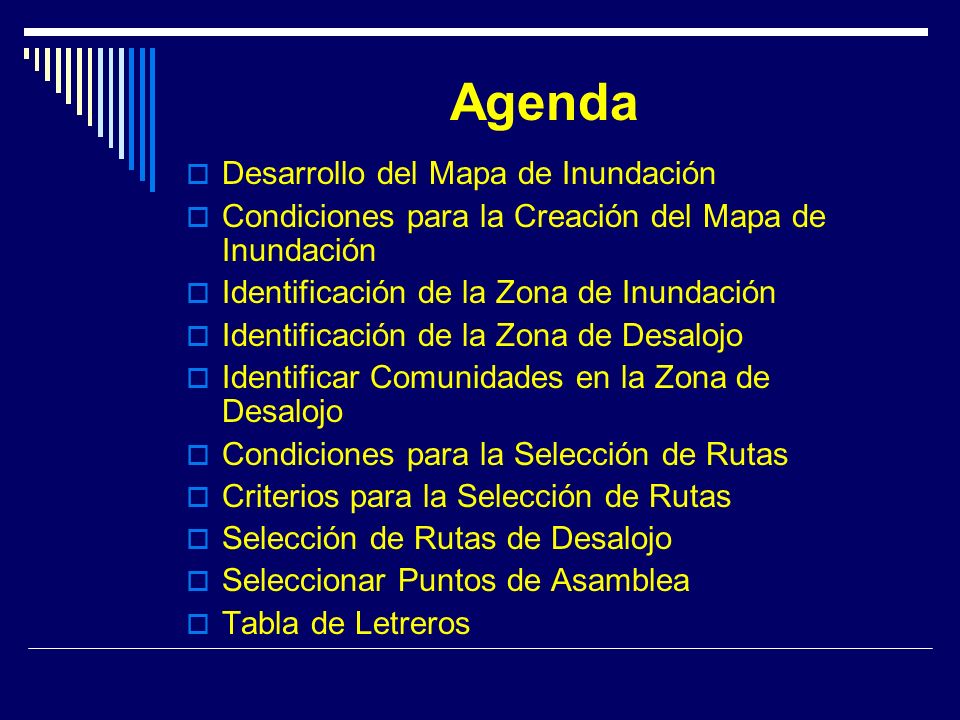

2 Agenda Desarrollo del Mapa de Inundación Condiciones para la Creación del Mapa de Inundación Identificación de la Zona de Inundación Identificación de la Zona de Desalojo Identificar Comunidades en la Zona de Desalojo Condiciones para la Selección de Rutas Criterios para la Selección de Rutas Selección de Rutas de Desalojo Seleccionar Puntos de Asamblea Tabla de Letreros

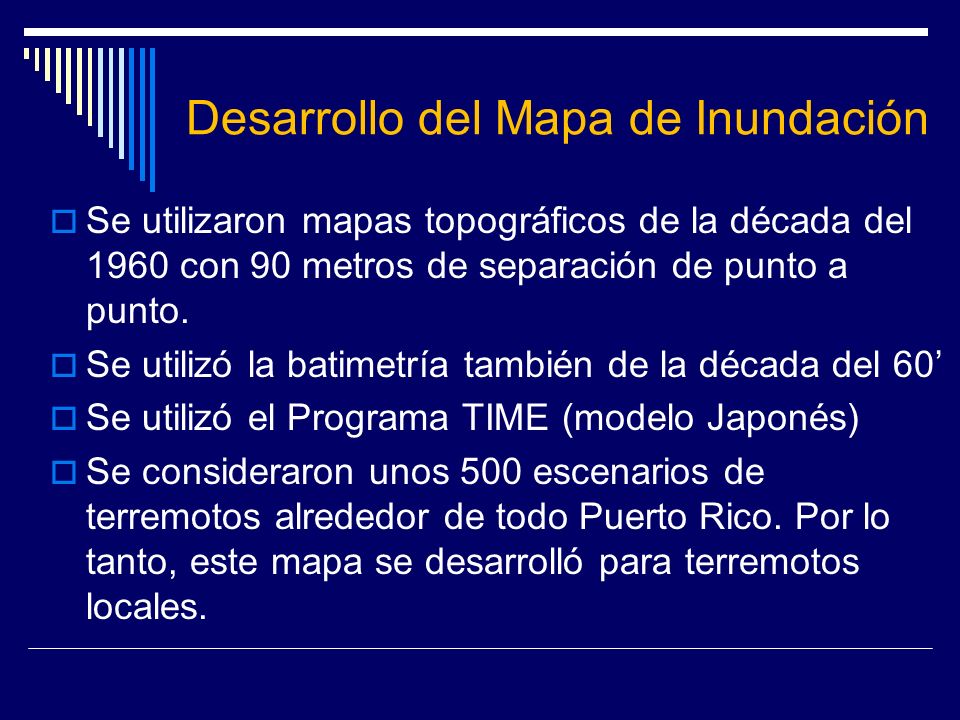

3 Desarrollo del Mapa de Inundación Se utilizaron mapas topográficos de la década del 1960 con 90 metros de separación de punto a punto. Se utilizó la batimetría también de la década del 60 Se utilizó el Programa TIME (modelo Japonés) Se consideraron unos 500 escenarios de terremotos alrededor de todo Puerto Rico. Por lo tanto, este mapa se desarrolló para terremotos locales.

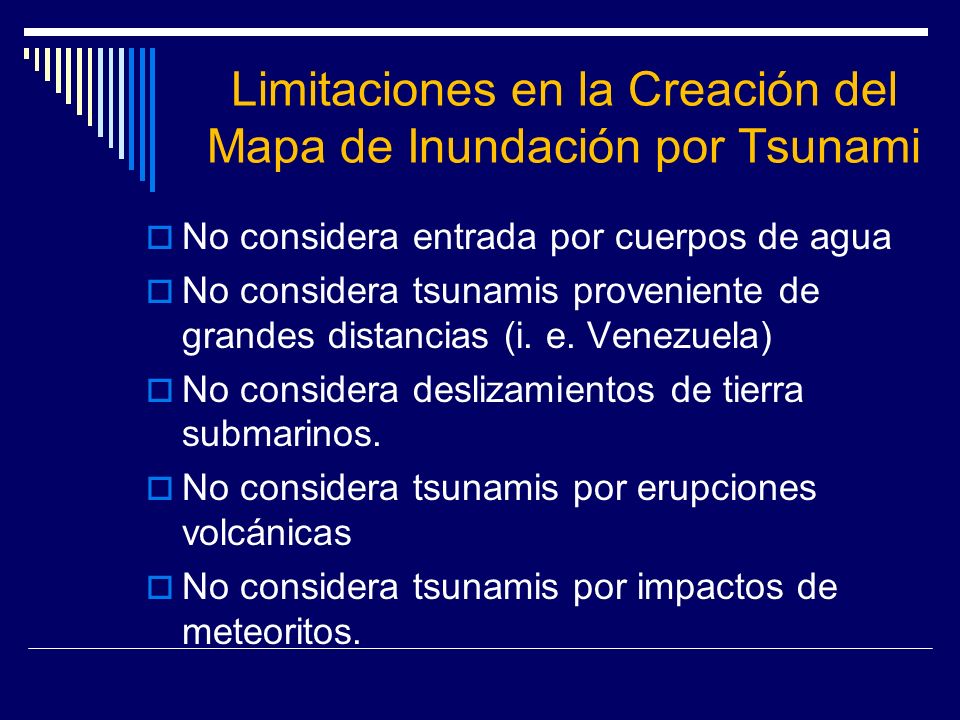

4 Limitaciones en la Creación del Mapa de Inundación por Tsunami No considera entrada por cuerpos de agua No considera tsunamis proveniente de grandes distancias (i. e. Venezuela) No considera deslizamientos de tierra submarinos. No considera tsunamis por erupciones volcánicas No considera tsunamis por impactos de meteoritos.

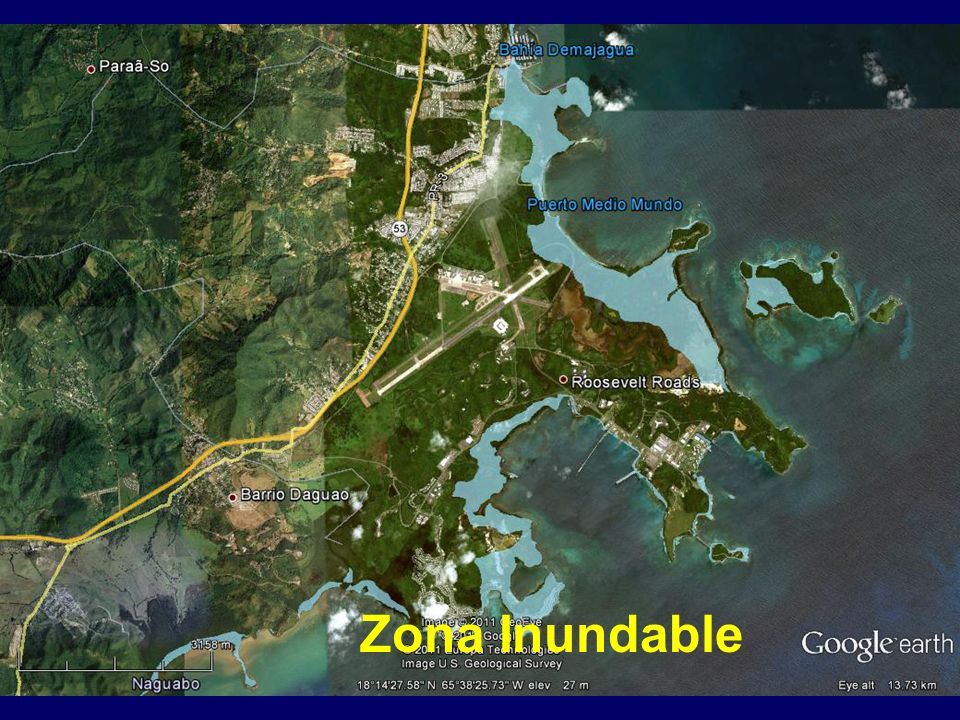

5 Zona Inundable

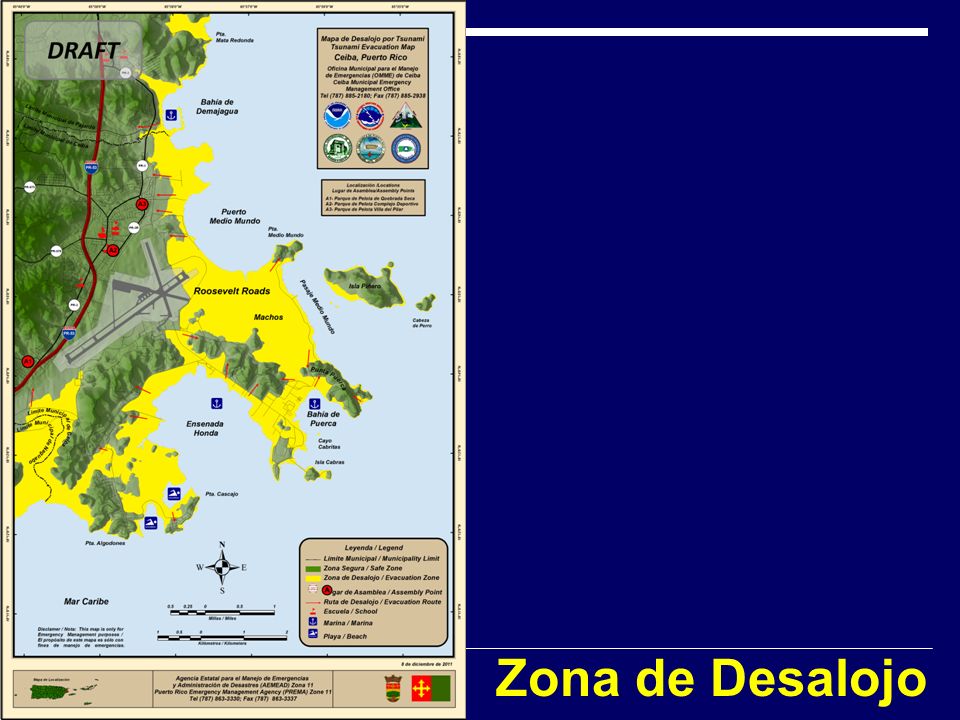

6 Zona de Desalojo

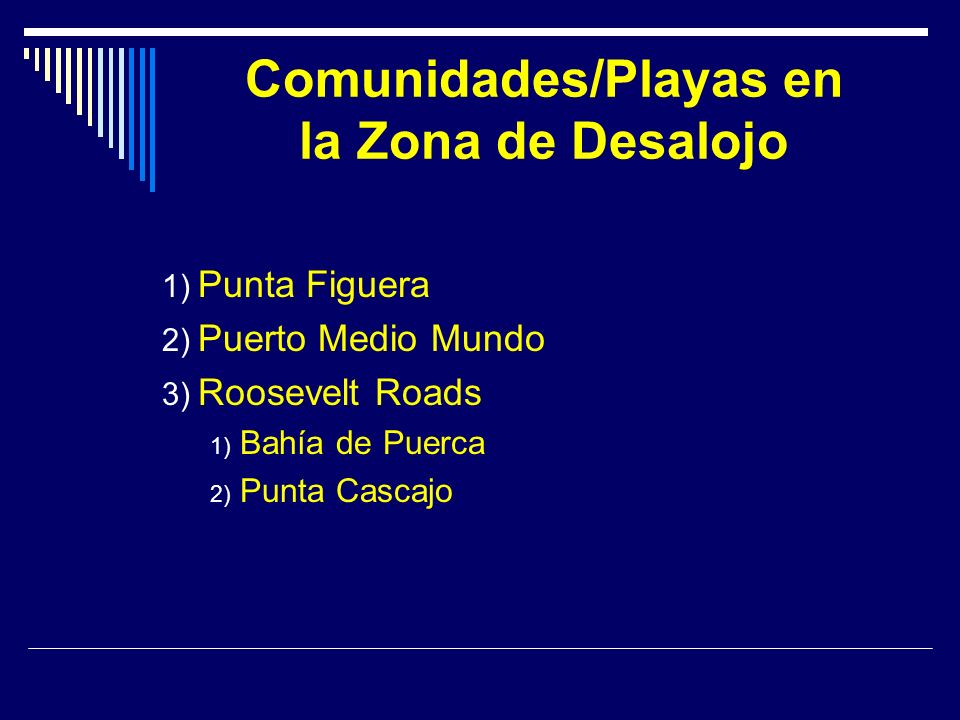

7 Comunidades/Playas en la Zona de Desalojo 1) Punta Figuera 2) Puerto Medio Mundo 3) Roosevelt Roads 1) Bahía de Puerca 2) Punta Cascajo

8 Condiciones para la Selección de Rutas Rutas sugeridas deben ser por carretera o caminos vecinales Las rutas se han recorrido en vehículo de motor Estimados de distancia se hacen a razón de 3.60 mph bajo las siguientes condiciones En zapatos de trabajo Bajo sol, y Avanzando

9 Criterios para la Selección de Rutas Minimizar tiempo de salir de la zona de inundación Minimizar tiempo de caminata a lo largo de la costa Minimizar cruce de puentes Caminar hacia lugares públicos accesibles a las agencias de emergencias (Lugares de Asamblea)

10 Pta. Figuera

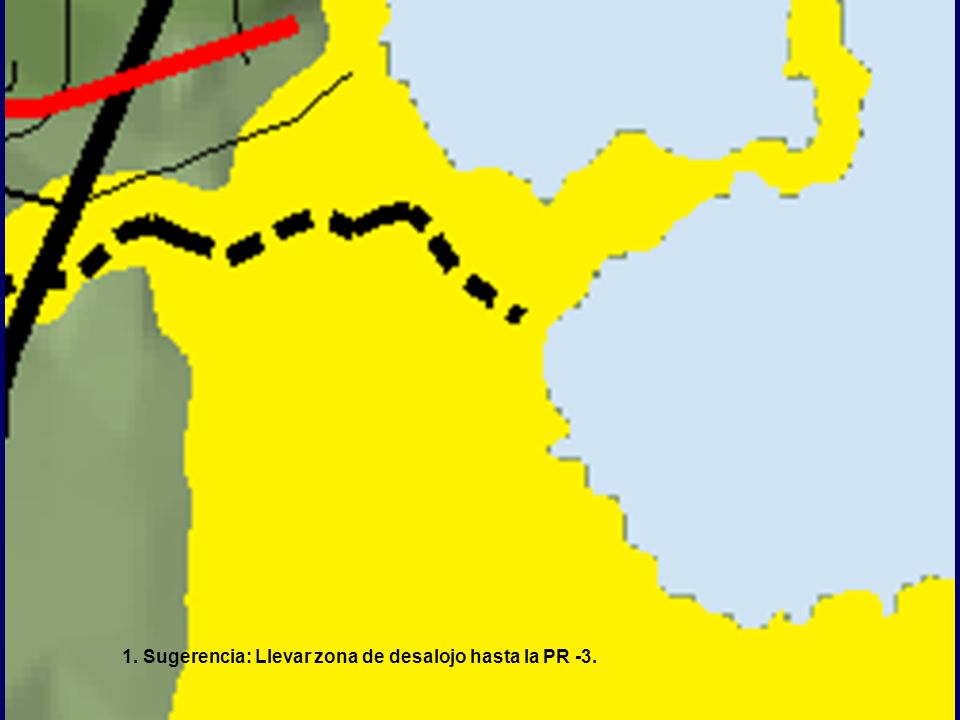

11 1. Sugerencia: Llevar zona de desalojo hasta la PR -3.

12 Pta. Figuera V V P P E, S ESES ESES E -S

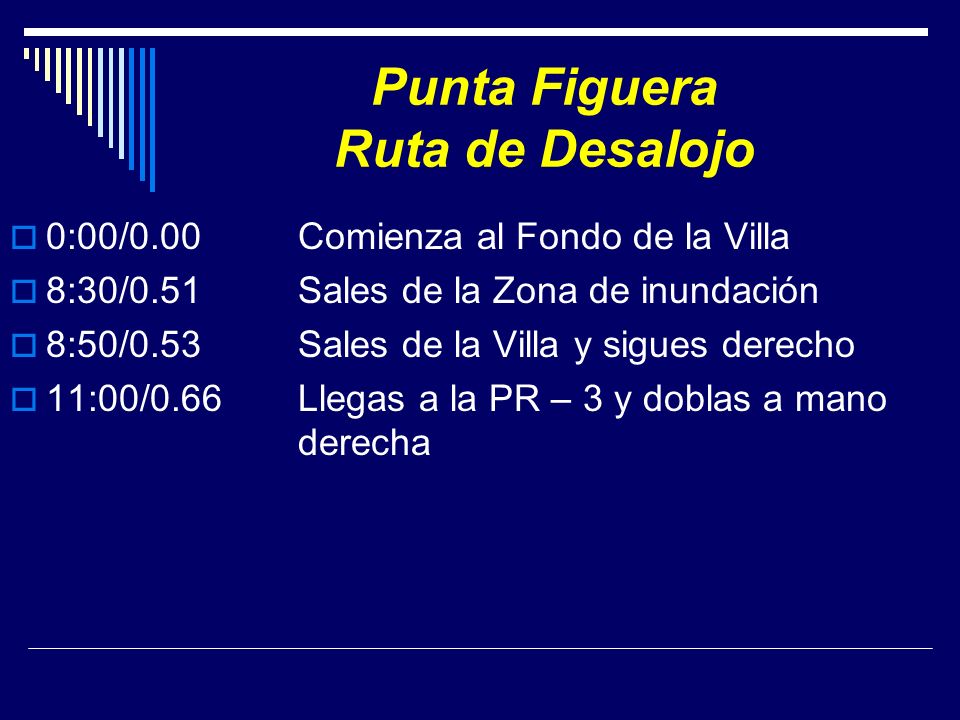

13 Punta Figuera Ruta de Desalojo 0:00/0.00 Comienza al Fondo de la Villa 8:30/0.51Sales de la Zona de inundación 8:50/0.53Sales de la Villa y sigues derecho 11:00/0.66Llegas a la PR – 3 y doblas a mano derecha

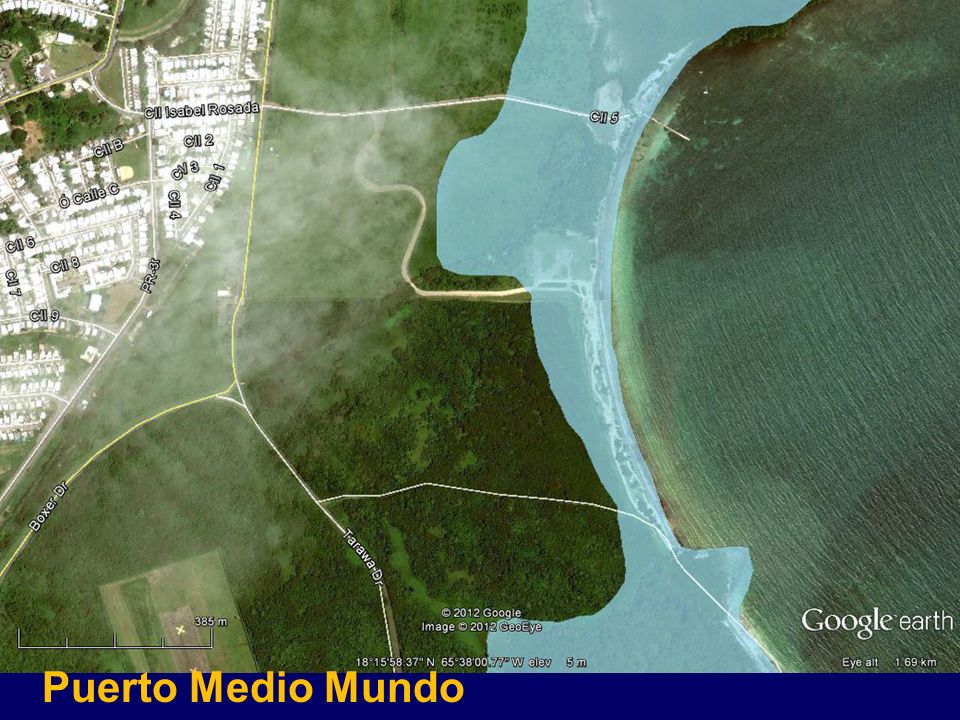

14 Puerto Medio Mundo

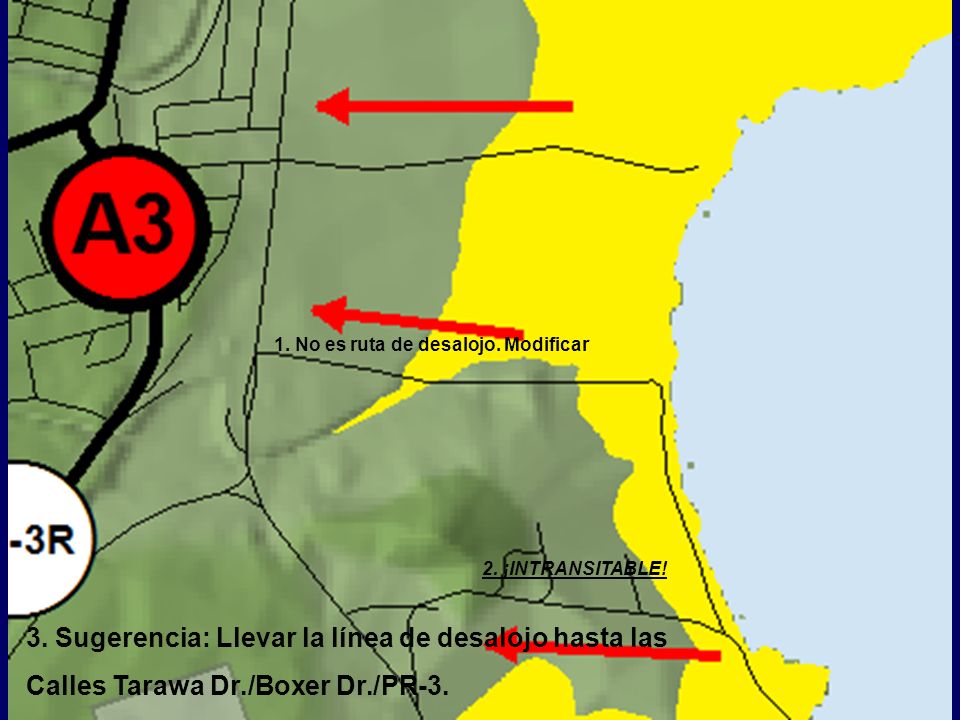

15 3. Sugerencia: Llevar la línea de desalojo hasta las Calles Tarawa Dr./Boxer Dr./PR ¡INTRANSITABLE! 1. No es ruta de desalojo. Modificar

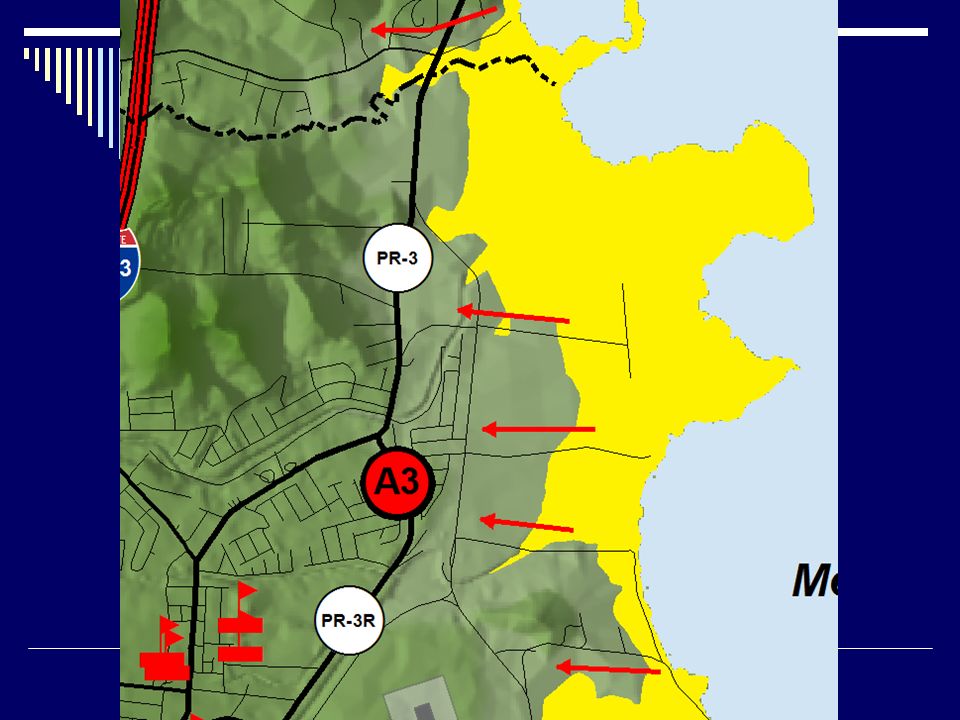

16 Puerto Medio Mundo A3 V V HESES ESES V V P P P

17 Puerto Medio Mundo Ruta de Desalojo 0:00/0.00 Comienza en la parte más lejana de los doce gazebos 6:00/0.36Sales de la zona de inundación 13:10/0.79Llegas a la Calle 5. Doblas a la izquierda 16:00.96Atraviesas la Calle Boxer Dr. (sales de la zona de desalojo) 18:05/1.085Llegas a la calle PR – 3R. Doblas a la izquierda 20:00/1.20Llegas al punto de Asamblea, A3.

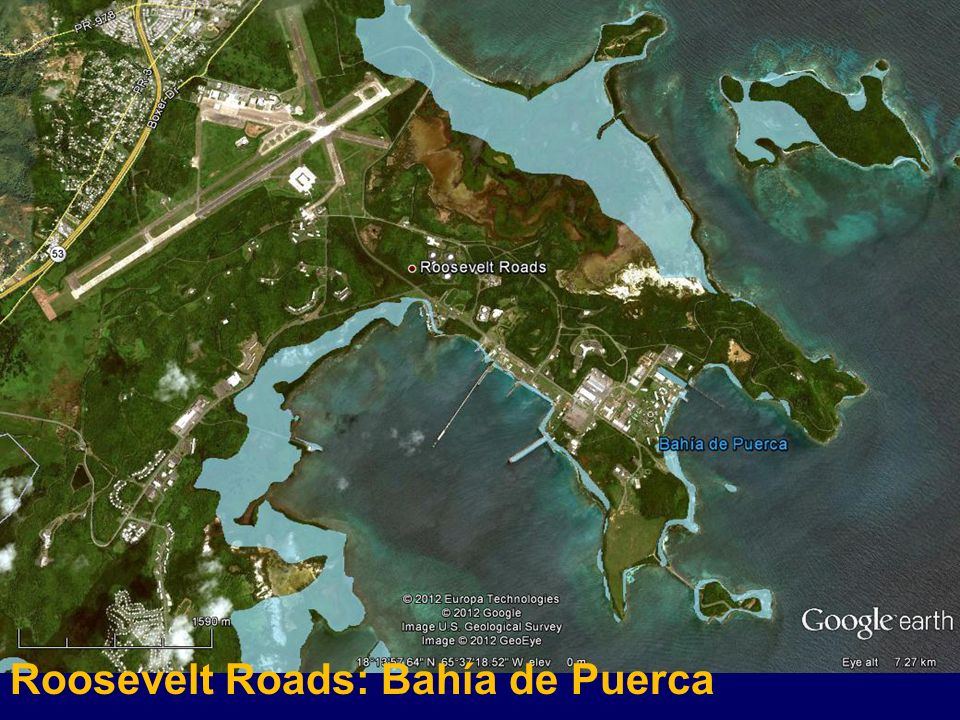

18 Roosevelt Roads: Bahía de Puerca

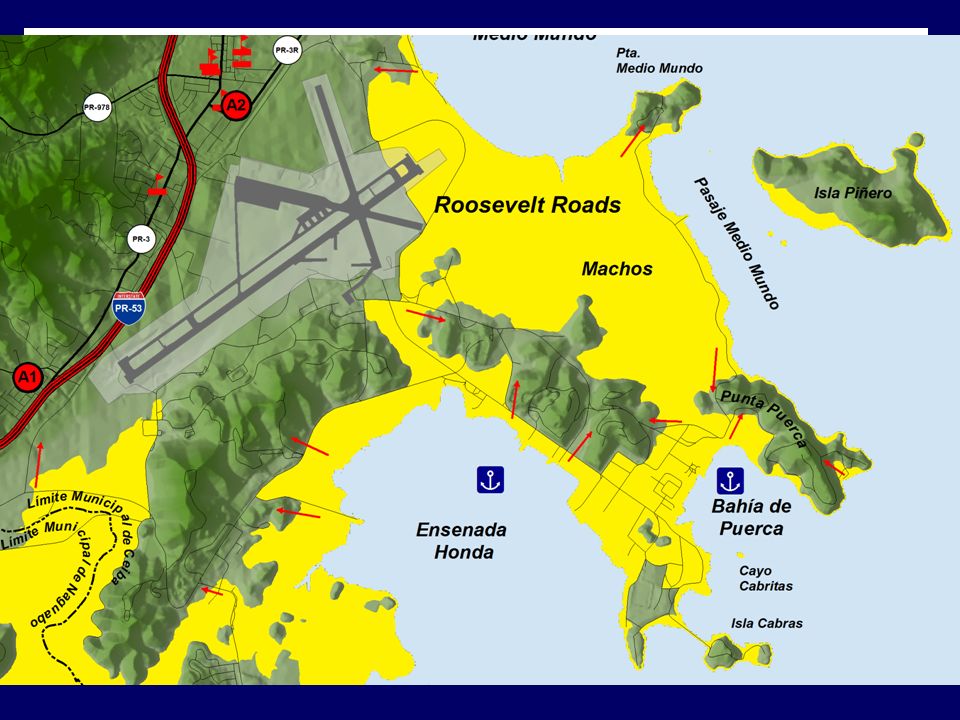

19

20 V V H E S P P

21 Roosevelt Roads: Bahía de Puerca Ruta de Desalojo 0:00/0.00 Comienza al fondo en la Isla de Cabras 11:50/0.71Sales de la Isla de Cabras 31:40/1.90Sales de la calle semibloqueada. Doblas a mano derecha 33:40/2.02Sales de la zona de desalojo al doblar a la derecha.

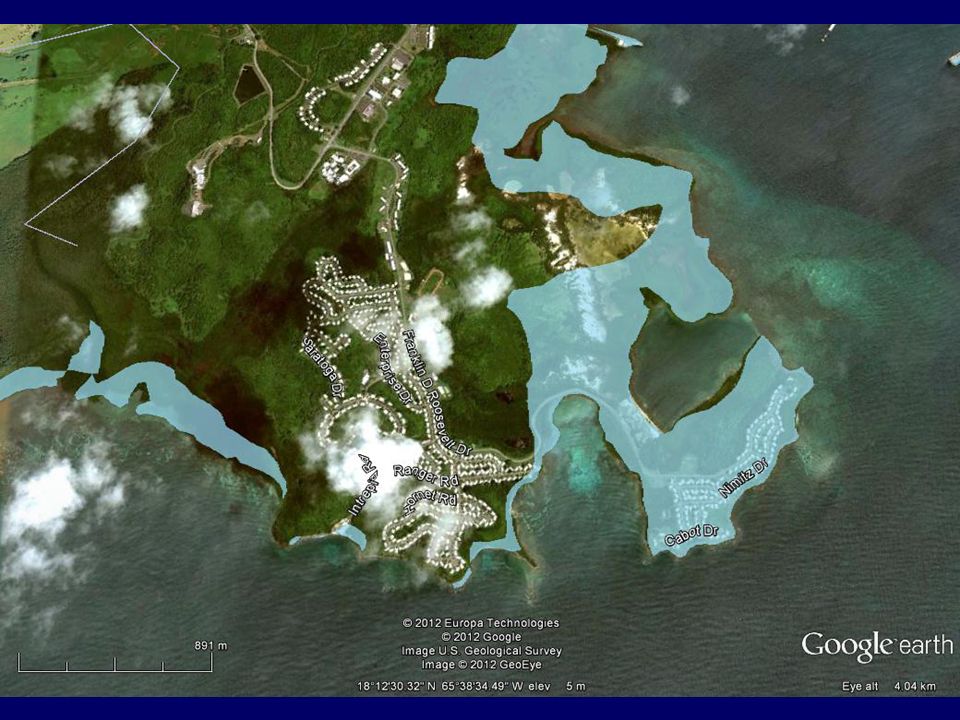

22

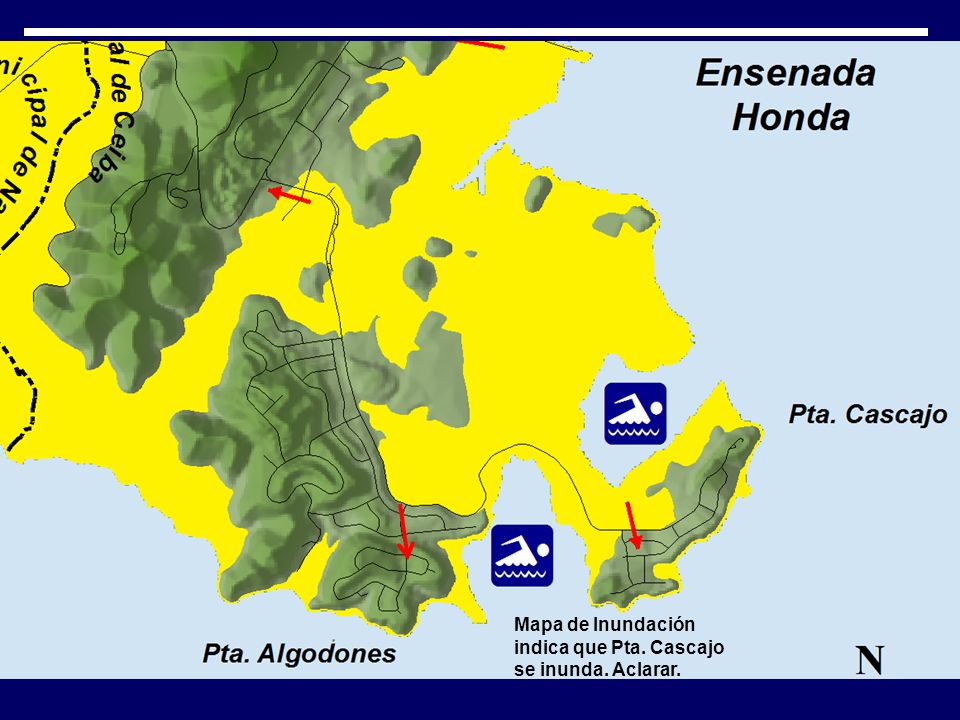

23 Mapa de Inundación indica que Pta. Cascajo se inunda. Aclarar.

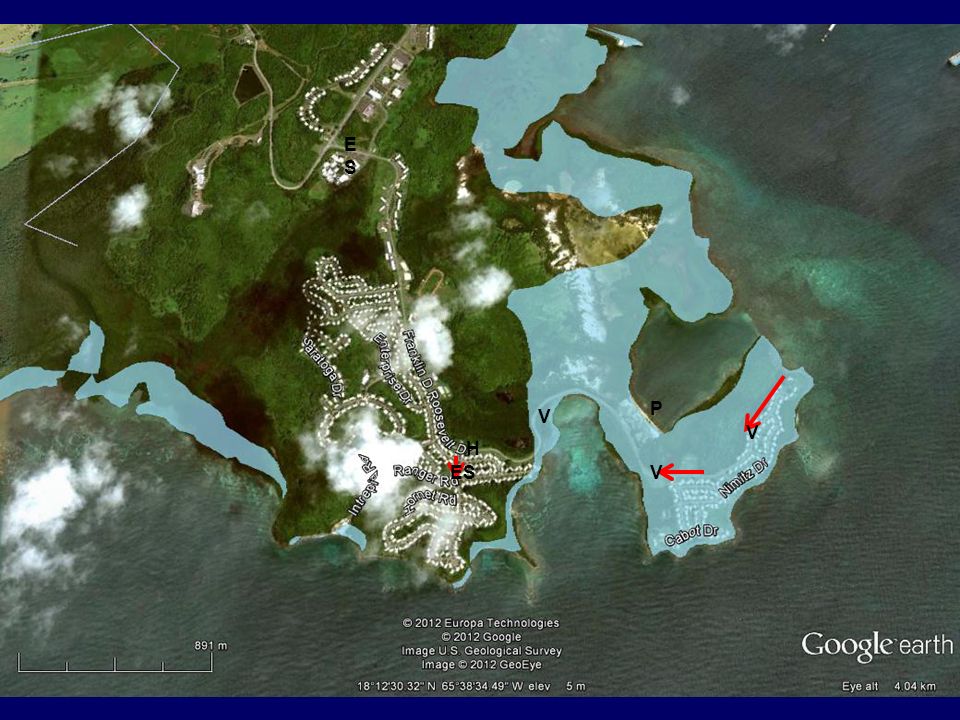

24 P V V V H ESES ES

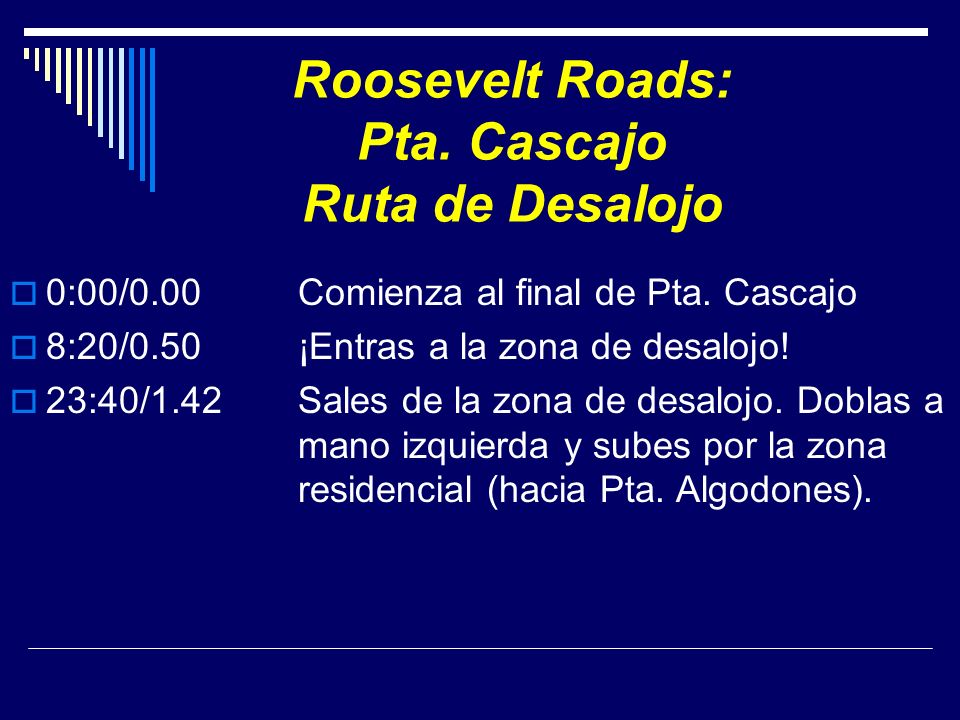

25 Roosevelt Roads: Pta. Cascajo Ruta de Desalojo 0:00/0.00 Comienza al final de Pta. Cascajo 8:20/0.50¡Entras a la zona de desalojo! 23:40/1.42Sales de la zona de desalojo. Doblas a mano izquierda y subes por la zona residencial (hacia Pta. Algodones).

26 Puntos Preliminares de Asamblea A1 – Parque de Pelota de Quebrada Seca A2 – Parque de Pelota Nito Cortijo en el Complejo Deportivo A3 – Parque de Pelota de Villa del Pilar NOTA: Considerar eliminar A2

27 Zona de Desalojo

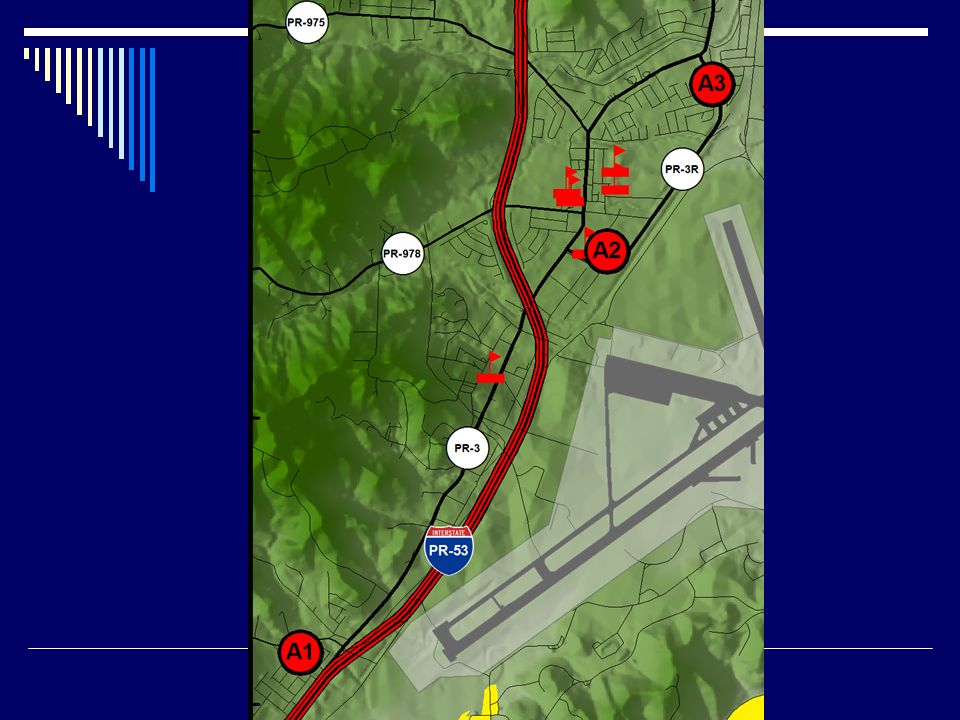

28

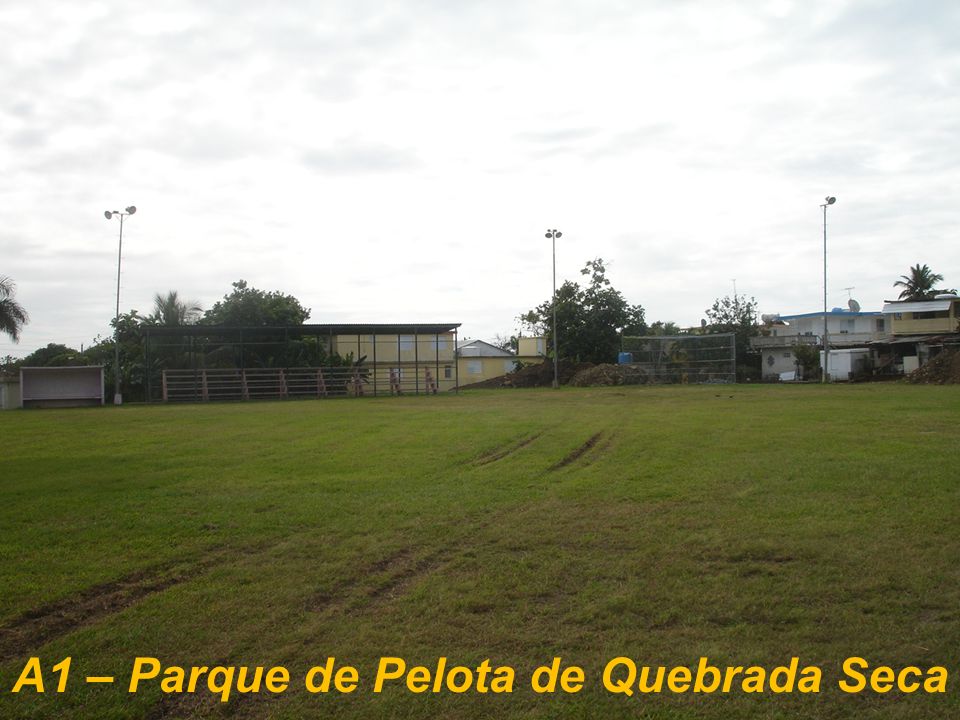

29 A1 – Parque de Pelota de Quebrada Seca

30

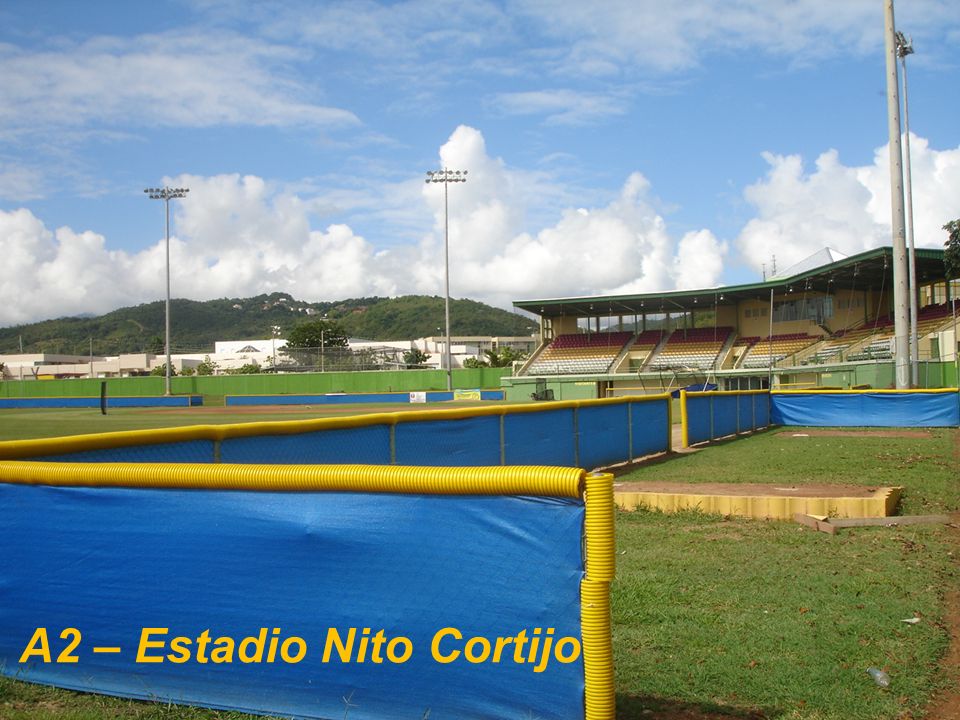

31 A2 – Estadio Nito Cortijo

32

33 A3 – Parque de Pelota de Villa del Pilar

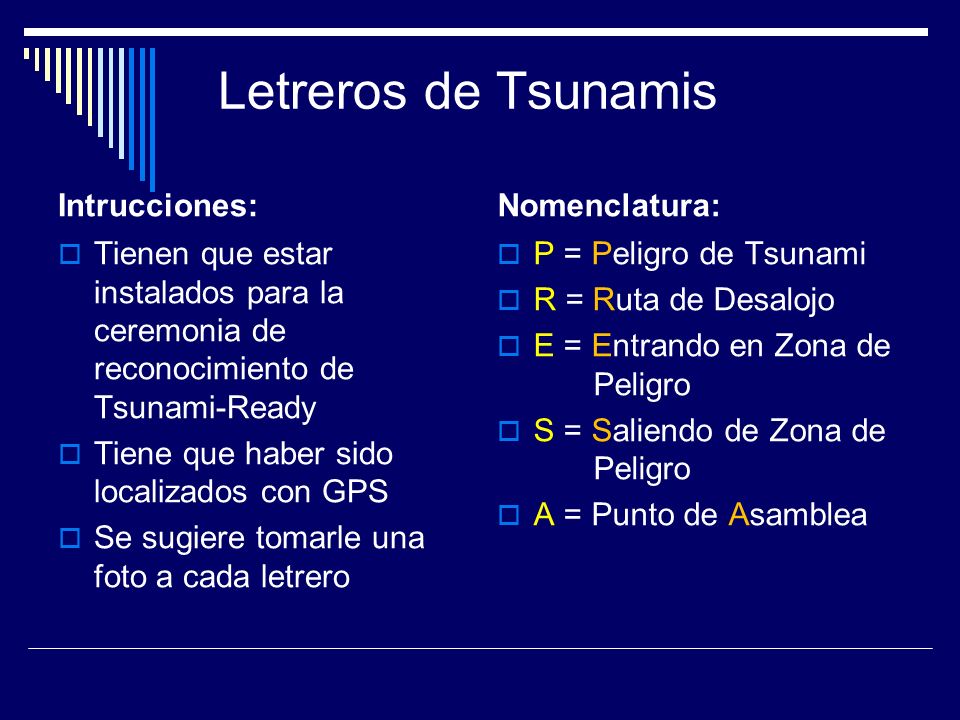

34 Letreros de Tsunamis Intrucciones: Tienen que estar instalados para la ceremonia de reconocimiento de Tsunami-Ready Tiene que haber sido localizados con GPS Se sugiere tomarle una foto a cada letrero Nomenclatura: P = Peligro de Tsunami R = Ruta de Desalojo E = Entrando en Zona de Peligro S = Saliendo de Zona de Peligro A = Punto de Asamblea

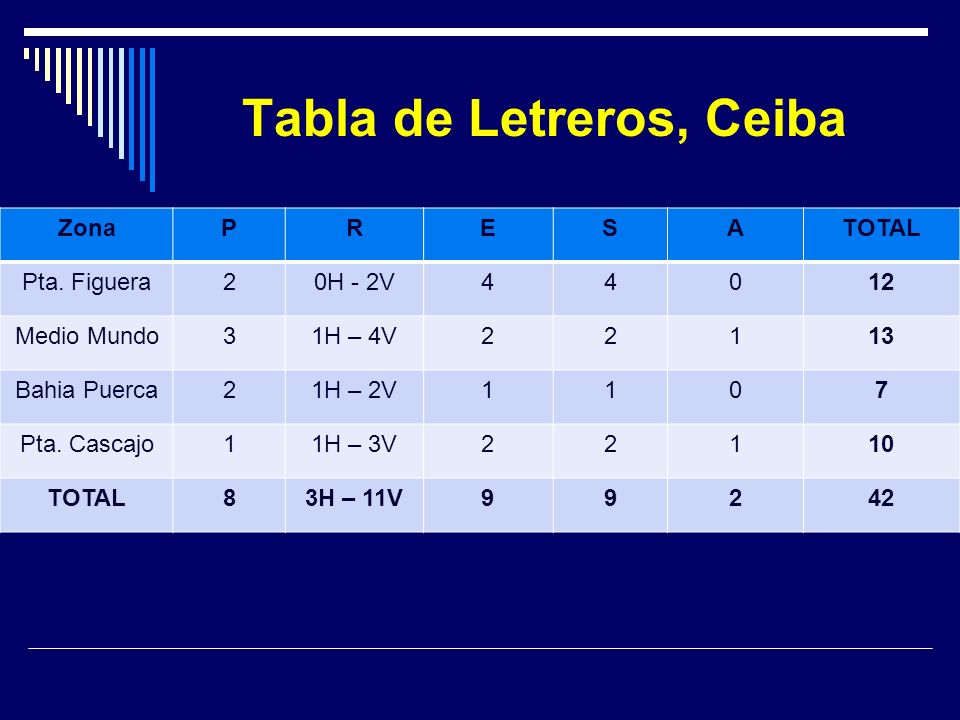

35 Tabla de Letreros, Ceiba ZonaPRESATOTAL Pta. Figuera20H - 2V44012 Medio Mundo31H – 4V22113 Bahia Puerca21H – 2V1107 Pta. Cascajo11H – 3V22110 TOTAL83H – 11V99242

36 ¿Preguntas?
