Primera Unidad INTRODUCCIÓN AL DIBUJO AVANZADO CON CAD

Presentación del tema: "Primera Unidad INTRODUCCIÓN AL DIBUJO AVANZADO CON CAD"— Transcripción de la presentación:

1 Primera Unidad INTRODUCCIÓN AL DIBUJO AVANZADO CON CAD
Msc. Ing. Gustavo Chávez Ortega

2 UNIDAD I – INTRODUCCION AL CURSO
UNIVERSIDAD CATOLICA SAN PABLO Escuela Profesional de Ing. Industrial UNIDAD I – INTRODUCCION AL CURSO 1. NORMALIZACION EN INSTALACIONES ELECTROMECANICAS

3 INTERPRETACION DE PLANOS
NORMALIZACION 3

4 ELEMENTOS DE UN DIBUJO TECNICO
LINEAS : rectas y curvas SIMBOLOGIA CUADRO DE ROTULACION ESCALA 4

5 ELEMENTOS DE UN DIBUJO TECNICO
COTAS ANOTACIONES 5

6 NORMALIZACION - FORMATOS DE PAPEL
“ El dibujo original debe ejecutarse sobre la hoja de menor formato que permita la claridad y resolución deseada” Formatos preferentes de las hojas ya recortadas 6

7 ESCALAS NORMALIZADAS 2:1 20:1 5:1 50:1 10:1 1:1 1:2 1:20 1:200

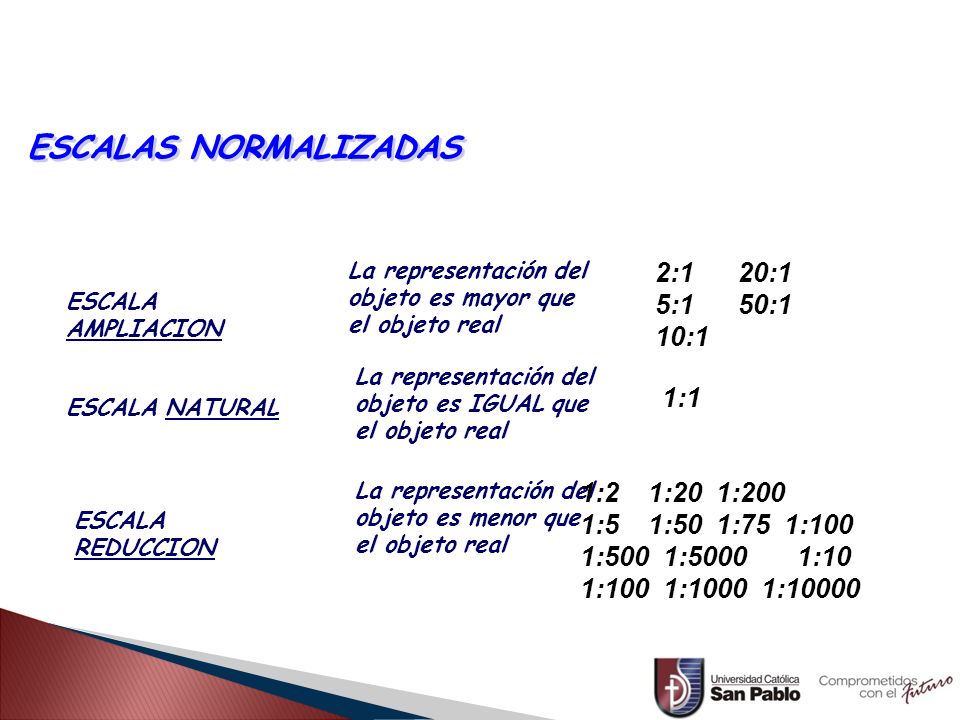

La representación del objeto es mayor que el objeto real 2: :1 5: :1 10:1 ESCALA AMPLIACION La representación del objeto es IGUAL que el objeto real 1:1 ESCALA NATURAL La representación del objeto es menor que el objeto real 1:2 1:20 1:200 1:5 1:50 1:75 1:100 1:500 1: :10 1:100 1: :10000 ESCALA REDUCCION 7

8 PLANOS ARQUITECTONICOS
8

9 - Area en la que se asienta..
PLANOS DE PLANTA -. Representación plana de una superficie horizontal y paralela al terreno en la que se vera según sea el plano: - Area en la que se asienta.. - Señalizados los limites perimetrales y los contornos. - Los grosores de los muros - Los tabiques internos y sus grosores. - Situación de puertas, ventanas, pilares, cualquier elemento constructivo en general - etc. . 9

10 Planos de plantas INTERPRETACION DE LOS ELEMENTOS EN LOS PLANOS DE PLANTA Los planos de planta de una edificación se dibujan manteniendo unos esquemas y una simbología normalizada. Paredes A B C Muro con cámara de aire Paredes macizas 10

11 - Son siempre verticales.
Planos de plantas Pilares y Columnas - Son los elementos resistentes de una construcción que soportan cargas. - Son siempre verticales. Representación de pilares. Representación de columnas 11

12 - Anchos de puertas mas usuales para viviendas
Planos de plantas Puertas - Son elementos de comunicación horizontal. - Se representan siempre totalmente abiertas (ángulo 90º) o entreabiertas (ángulo 30º), pero nunca cerradas. - Se indica claramente el sentido de apertura de la puerta. - En general se abren hacia adentro y hacia la derecha, las de seguridad se abren hacia fuera. - El ancho de las puertas depende de su aplicación y del lugar donde se coloquen, como mínimo ha de quedar un paso libre de 55 cm. Entrada cm. Dormitorios 70 cm. Cocinas 60 cm. Baños/ Aseos Entrada a edificios cm. - Anchos de puertas mas usuales para viviendas 12

13 - Se dibujan en línea continua fina
Planos de plantas (puertas) - Se dibujan en línea continua fina - El recorrido de la puerta se suele dibujar mediante un arco que une el principio y final de dicho recorrido. Representación de puertas simples Representación de puertas dobles 13

14 Ventanas Planos de plantas (ventanas)
- Son elementos de comunicación horizontal. - Se representan siempre cerradas. - Se dibujan en línea continua fina - Las hojas se representan por líneas rectas paralelas a la pared Representación de ventanas simples Representación de ventanas de doble hoja 14

15 Planos de plantas (Escaleras)
- Son elementos de comunicación vertical. - Se representan por una sucesión de rectángulos de igual tamaño que simbolizan los peldaños y cuadrados que simbolizan los descansillos. - Cuando representamos en planta una escalera representamos el ancho de la escalera y su longitud, pero para su altura es necesario un plano de alzado. - El ancho de la escalera depende del uso al que se destine, si fuera para vivienda estará entre m. - Las escaleras llevan trazado un eje central, con una flecha con cabeza y cola, que indica siempre el sentido de subida. 15

16 Planos de plantas (escaleras)
- Los peldaños se representan por un rectángulos de ancho el de la escalera y otra dimensión horizontal llamada huella cuyo valor será igual o mayor que 20 cm. 1 2 3 0,00 +1,3 1 2 3 0,00 +1,3 16

17 Ascensores y montacargas
Planos de plantas Ascensores y montacargas - Se representan por la sección de los tabiques del hueco, la puerta, un rectángulo cruzado por aspas que representa el camarín, otro que representa la posición de los contrapesos Tabiques de hueco Contrapesos Ejemplos de representación de ascensores 17

18 Planos de plantas 18

19 PLANOS DE CORTES Y ELEVACIONES
19

20 PLANOS DE ELEVACIONES Elevaciones
-. En las Elevaciones se dibujan a línea media continuas los contornos y aristas vistas de albañilería así como las líneas de contacto con el suelo. -. La escala será la adecuada para no superar el formato A1, recomendando siempre que esto sea posible trabajar en el rango 1/50-1/200. 20

21 21

22 22

23 -. Se indicarán las cotas, los niveles, materiales y demás elementos.
PLANO DE SECCIONES -. En general representan el resultado de cortar por uno o varios planos perpendiculares a la planta con el fin de aclarar lo que no queda definido en las mismas y en los cortes o fachadas.. -. Se elegirá el plano de corte de manera que queden bien definidos los espacios interiores y los niveles. -. Se indicarán las cotas, los niveles, materiales y demás elementos. -. La escala será la adecuada para no superar el formato A1, recomendando siempre que esto sea posible trabajar en el rango 1/50-1/200. 23

24 24

25 25

26 26

27 Planos Básicos de una Edificación; Plano de Ubicación;
Plano de Distribución; Plano de Cortes y Elevaciones; Plano de Cimentación y Estructuras Plano de Instalaciones Sanitarias; Plano de Instalaciones Eléctricas; Plano de Telefonía e Internet. 27
