1 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería

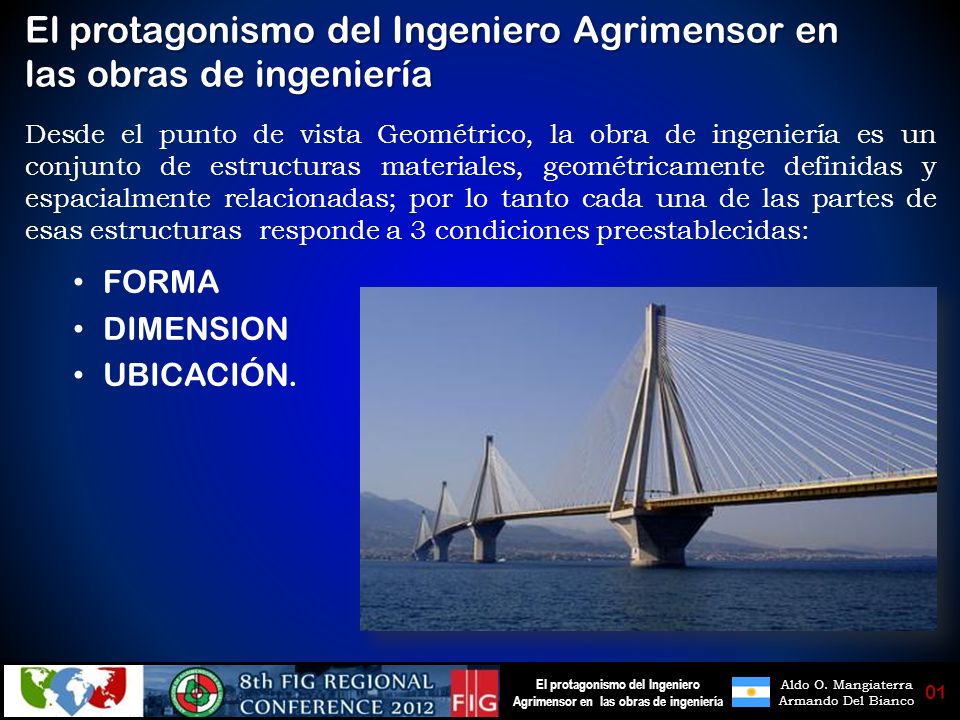

Desde el punto de vista Geométrico, la obra de ingeniería es un conjunto de estructuras materiales, geométricamente definidas y espacialmente relacionadas; por lo tanto cada una de las partes de esas estructuras responde a 3 condiciones preestablecidas: FORMA DIMENSION UBICACIÓN. Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 01

2 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería

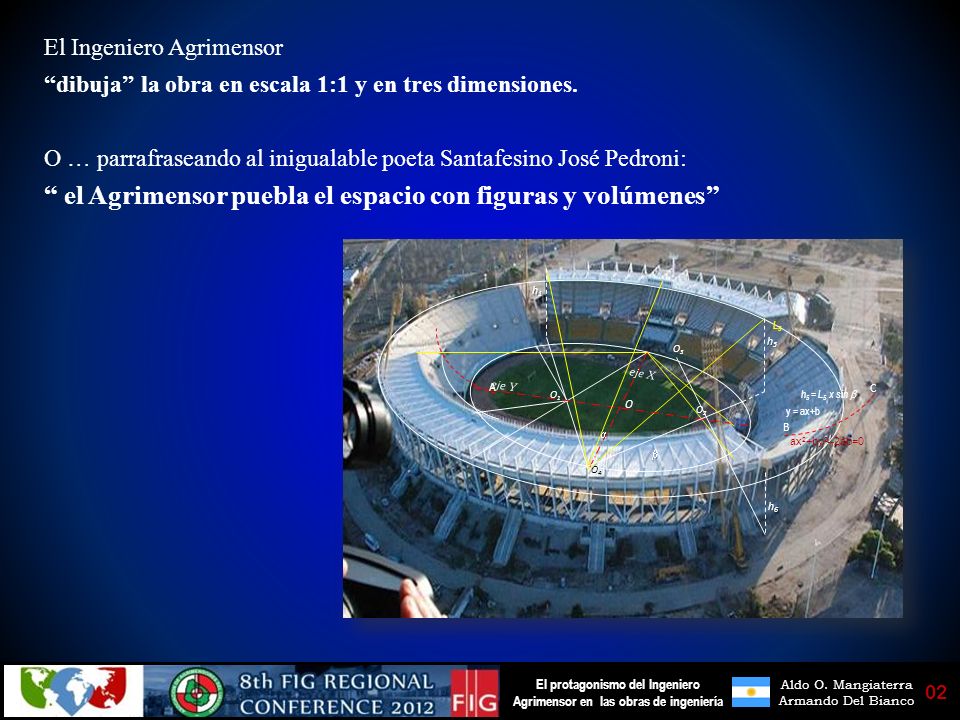

“dibuja” la obra en escala 1:1 y en tres dimensiones. O … parrafraseando al inigualable poeta Santafesino José Pedroni: “ el Agrimensor puebla el espacio con figuras y volúmenes” h5 h1 eje X O4 O1 O2 eje Y L5 O3 A C h5 = L5 x sin b O y = ax+b a B ax2+by2–2ab=0 b h6 Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 02

3 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería
La clave está en diseñar, un adecuado Sistema de Referencia y la construc-ción de un Marco de Referencia que lo materialice. El marco, llamado Sistema de Apoyo, generado en la etapa del Relevamiento, es “la estructura geométrica de la obra”, necesaria para el posterior replanteo, la ejecución de las obras, ampliaciones, modificaciones y/o controles. Su perdurabilidad en el tiempo debe quedar garantizada. Es la estructura fantasma de la obra. En las obras civiles: Debe estar Georreferenciado Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 03

4 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería

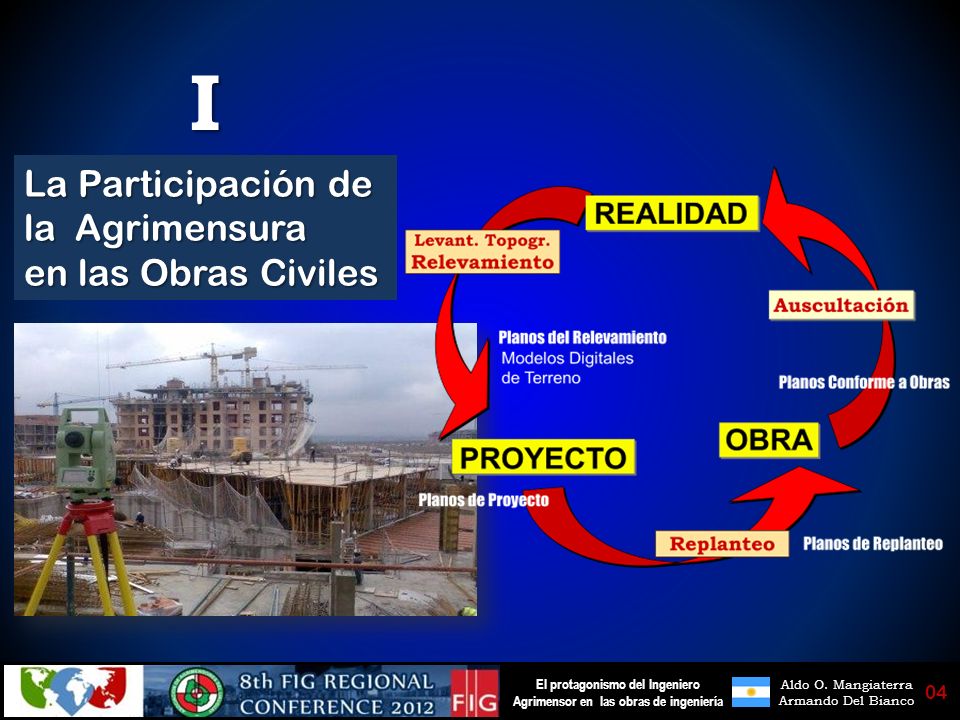

La Participación de la Agrimensura en las Obras Civiles Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 04

5 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería

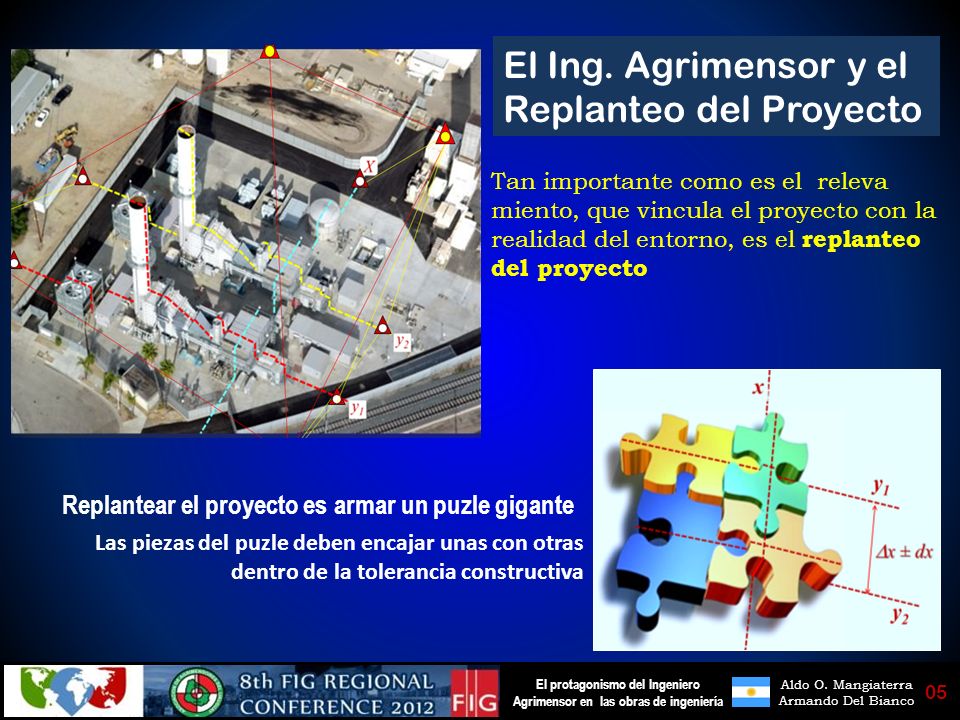

El Ing. Agrimensor y el Replanteo del Proyecto Tan importante como es el releva miento, que vincula el proyecto con la realidad del entorno, es el replanteo del proyecto Replantear el proyecto es armar un puzle gigante Las piezas del puzle deben encajar unas con otras dentro de la tolerancia constructiva Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 05

6 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería
II La Participación de la Agrimensura en la Industria Nuestra labor consiste en resolver problemas geométricos en un ámbito específico, el de la industria. Cuando se requieren determinaciones geomé-tricas que implican: exigencias de precisión propias de los ma- teriales metálicos (algunos milímetros o menos) espacios significativos mediciones en el lugar Es necesario apelar a los profesionales, los co- nocimientos y los instrumentos provenientes de la Agrimensura Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 06

7 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería
Condiciones generales a tener en cuenta Las tolerancias son, mucho más exigentes que en las obras civiles. Control de valores absolutos: verticalidad, horizontalidad, coor- denadas, alturas, alineación. Relativos perpendicularidad, distancias entre elementos, paralelismo. Generalmente es necesario desempeñarse en condiciones ambientales muy desfavorables: oscuridad, ruido, polvo, altas temperaturas, etc. Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 07

8 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería

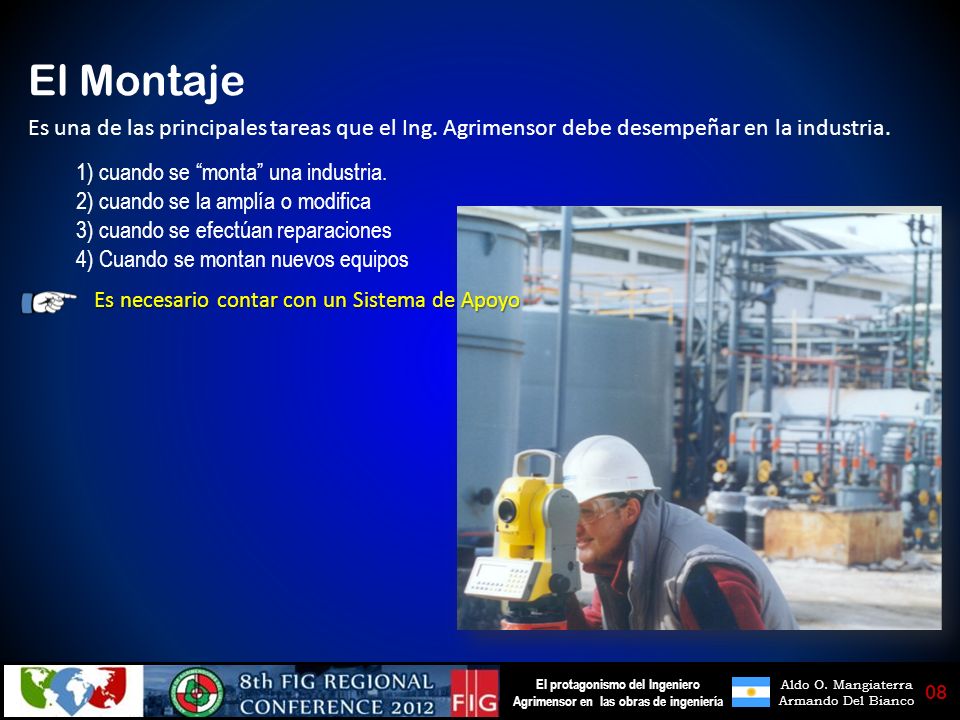

El Montaje Es una de las principales tareas que el Ing. Agrimensor debe desempeñar en la industria. 1) cuando se “monta” una industria. 2) cuando se la amplía o modifica 3) cuando se efectúan reparaciones 4) Cuando se montan nuevos equipos Es necesario contar con un Sistema de Apoyo Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 08

9 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería
Desde la décima de milímetro a las centenas de Kilómetros Geodesia Microgeodesia Topometría Topografía Batimetría Cartografía Fotogrametría Teledetección Posicionamiento geoespacial Agrimensura Legal GIS Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 09

10 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería

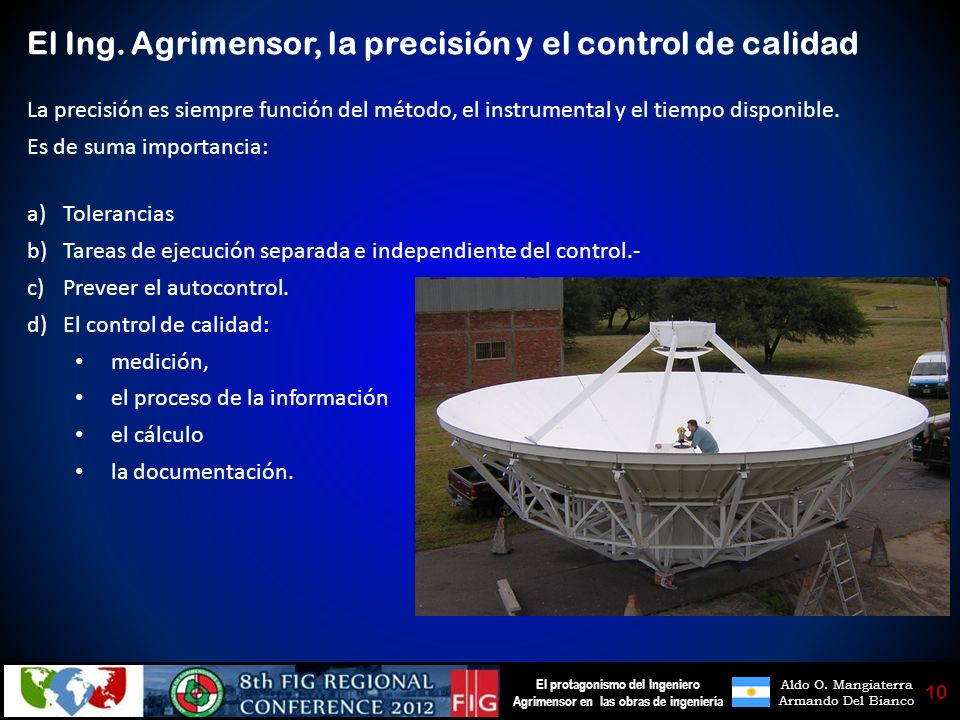

El Ing. Agrimensor, la precisión y el control de calidad La precisión es siempre función del método, el instrumental y el tiempo disponible. Es de suma importancia: Tolerancias Tareas de ejecución separada e independiente del control.- Preveer el autocontrol. El control de calidad: medición, el proceso de la información el cálculo la documentación. Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 10

11 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería
El Big Bang de los avances Tecnológicos Los conceptos señalados en nuestro trabajo: ¿ Siguen siendo valederos, considerando el fabuloso salto en el conocimiento ? ¿ Las nuevas tecnologías proveen de instrumentos tan precisos que nos eximen del estudio de los errores y su propagación ? Las nuevas herramientas, más podero - sas y precisas, no suplantan al profe -sional. Por el contrario, le demandan un saber más intelectualizado y una actua- lización constante. Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 11

12 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería
… de cara al Futuro Es difícil imaginar hasta donde pueden llegar los requerimientos de precisión, pero es seguro afirmar, que siempre será necesario trabajar con diferentes precisiones e instrumentos; y que siempre se necesitará evaluar la precisión efectivamente alcan-zada. El Ing. Agrimensor, siempre buscará la coherencia entre la medición necesa-ria, el instrumento y el método elegido. Quizá el concepto más ilustrativo sobre los cambios paradigmáticos es la Georre-ferenciación. Cuando se pierde la monumentación del Sistema de Apoyo, el mismo es recuperable si ha sido georreferenciado. A manera de colofón afirmamos que, “Invisible a los ojos”, el conocimiento sigue siendo lo más importante y la teoría sigue teniendo un papel principal. Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 12

13 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería
CONCLUSIONES FINALES Cuando se requieren determinaciones geométricas que implican precisiones propias de las obras de ingeniería, trabajando en espacios significativos - en muchos caso extremadamente reducidos y en otros muy extensos - en tiempos exiguos y hasta incluso tener que realizar el relevamiento, cálculo y replanteo en tiempo real, la ú-nica solución posible es apelar a los profesionales, los conocimientos y los instru-mentos de la Agrimensura. El profesional calificado es el Ingeniero Agrimensor Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 13

14 El protagonismo del Ingeniero Agrimensor en las obras de ingeniería

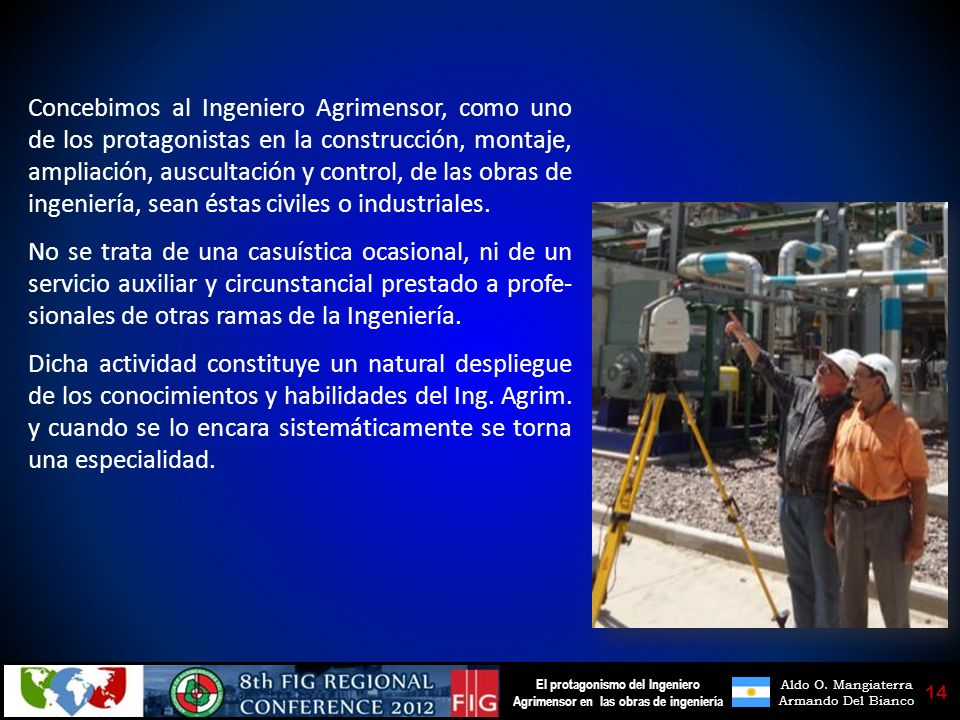

Concebimos al Ingeniero Agrimensor, como uno de los protagonistas en la construcción, montaje, ampliación, auscultación y control, de las obras de ingeniería, sean éstas civiles o industriales. No se trata de una casuística ocasional, ni de un servicio auxiliar y circunstancial prestado a profe- sionales de otras ramas de la Ingeniería. Dicha actividad constituye un natural despliegue de los conocimientos y habilidades del Ing. Agrim. y cuando se lo encara sistemáticamente se torna una especialidad. Aldo O. Mangiaterra Armando Del Bianco El protagonismo del Ingeniero Agrimensor en las obras de ingeniería 14
