SM6 Merlin Gerin Encontrará su solución!

Presentación del tema: "SM6 Merlin Gerin Encontrará su solución!"— Transcripción de la presentación:

1 SM6 Merlin Gerin Encontrará su solución!

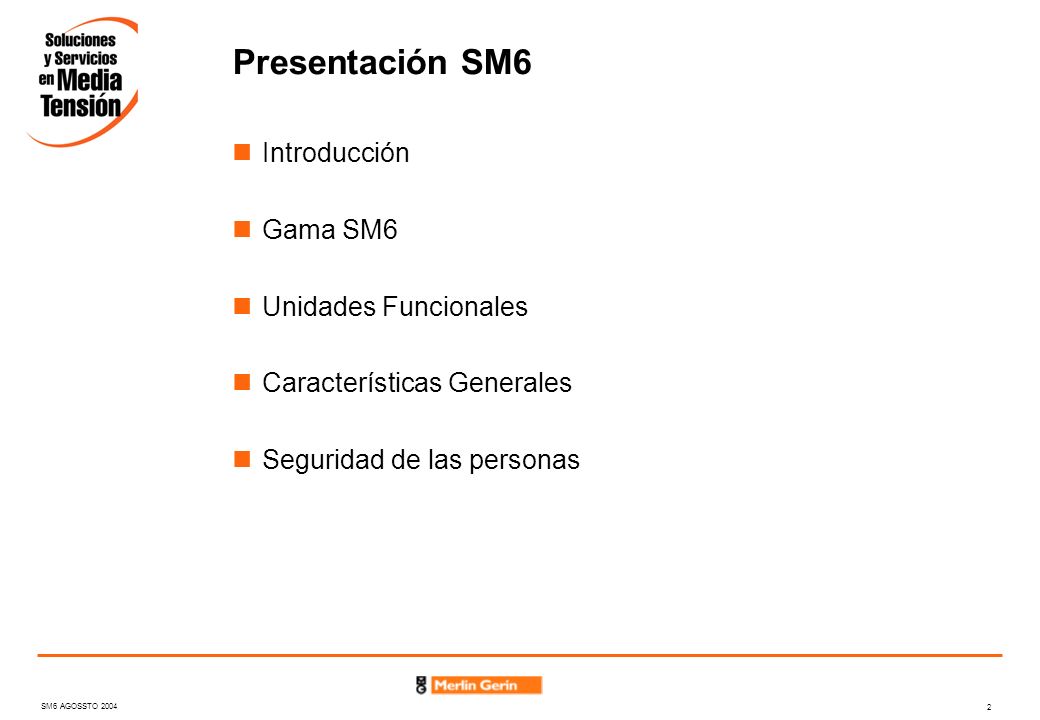

2 Presentación SM6 Introducción Gama SM6 Unidades Funcionales
Características Generales Seguridad de las personas

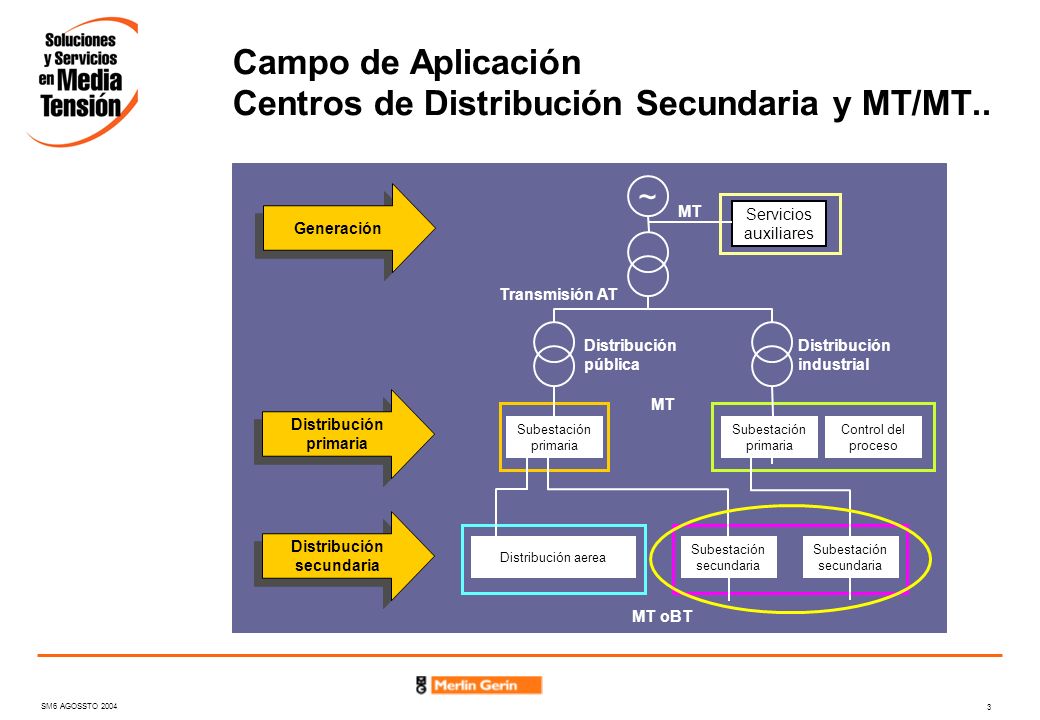

3 Campo de Aplicación Centros de Distribución Secundaria y MT/MT..
~ Generación MT Servicios auxiliares Transmisión AT Distribución pública Distribución industrial Distribución primaria MT Subestación primaria Subestación primaria Control del proceso Distribución secundaria Distribución aerea Subestación secundaria Subestación secundaria MT oBT

4 ..y en todos los Mercados de la Distribución Electrica
Energía Industria Infraestructura

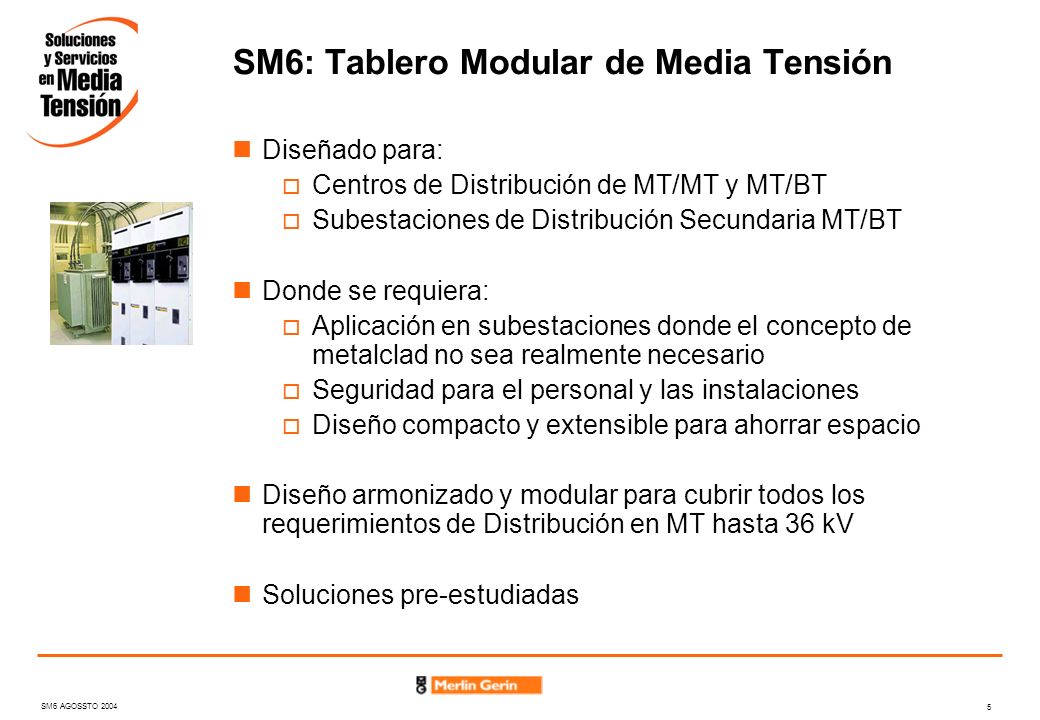

5 SM6: Tablero Modular de Media Tensión
Diseñado para: Centros de Distribución de MT/MT y MT/BT Subestaciones de Distribución Secundaria MT/BT Donde se requiera: Aplicación en subestaciones donde el concepto de metalclad no sea realmente necesario Seguridad para el personal y las instalaciones Diseño compacto y extensible para ahorrar espacio Diseño armonizado y modular para cubrir todos los requerimientos de Distribución en MT hasta 36 kV Soluciones pre-estudiadas

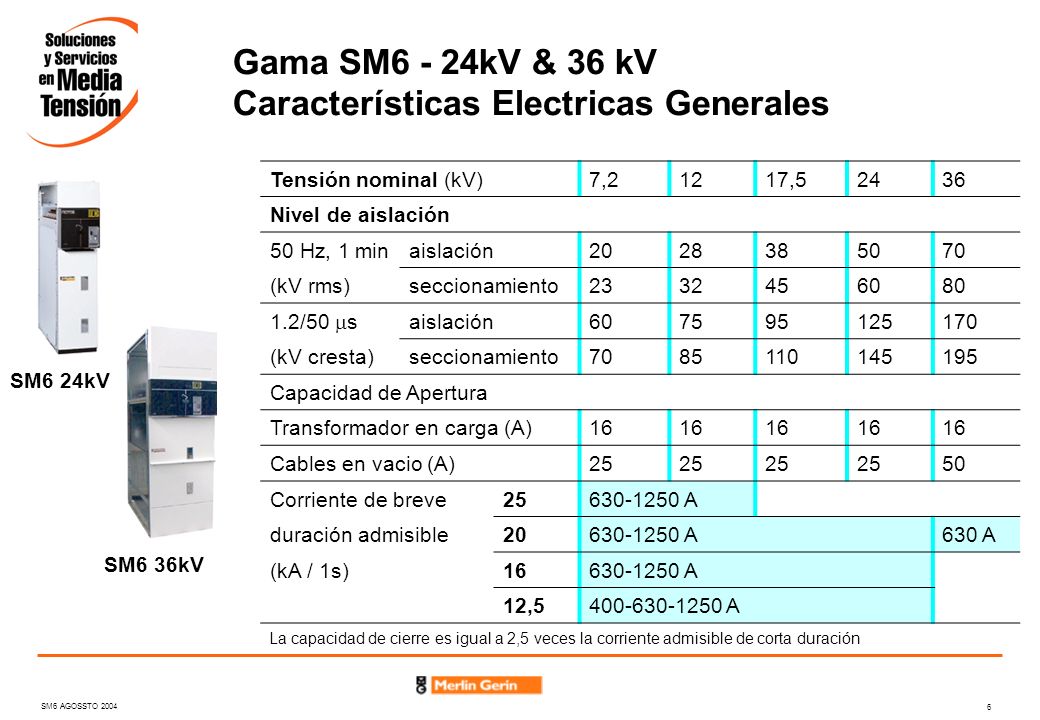

6 Gama SM6 - 24kV & 36 kV Características Electricas Generales
Tensión nominal (kV) 7,2 12 17,5 24 36 Nivel de aislación 50 Hz, 1 min aislación 20 28 38 50 70 (kV rms) seccionamiento 23 32 45 60 80 1.2/50 s 75 95 125 170 (kV cresta) 85 110 145 195 Capacidad de Apertura Transformador en carga (A) 16 Cables en vacio (A) 25 Corriente de breve A duración admisible 630 A (kA / 1s) 12,5 A SM6 24kV SM6 36kV La capacidad de cierre es igual a 2,5 veces la corriente admisible de corta duración

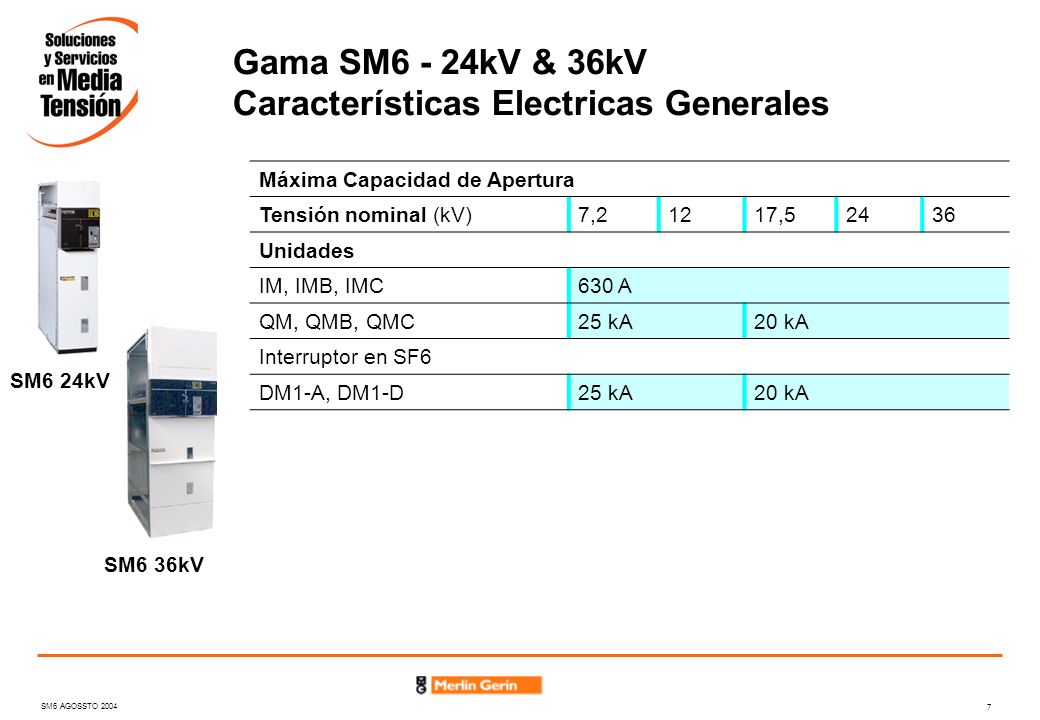

7 Gama SM6 - 24kV & 36kV Características Electricas Generales
Máxima Capacidad de Apertura Tensión nominal (kV) 7,2 12 17,5 24 36 Unidades IM, IMB, IMC 630 A QM, QMB, QMC 25 kA 20 kA Interruptor en SF6 DM1-A, DM1-D SM6 24kV SM6 36kV

8 Gama SM6 Condiciones de explotación
Condiciones normales de operación Equipamiento para interior Temperatura –5°C a +40°C Altitud < 1000 m Grado de protección IP2XC (estándar)

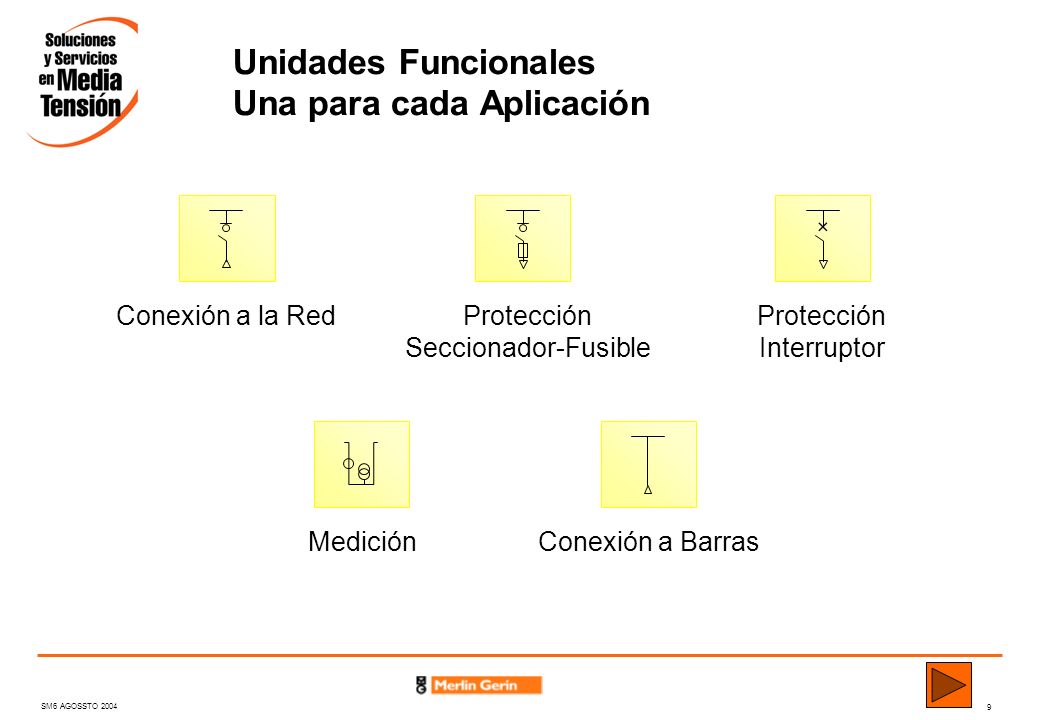

9 Unidades Funcionales Una para cada Aplicación
Conexión a la Red Protección Seccionador-Fusible Protección Interruptor Medición Conexión a Barras

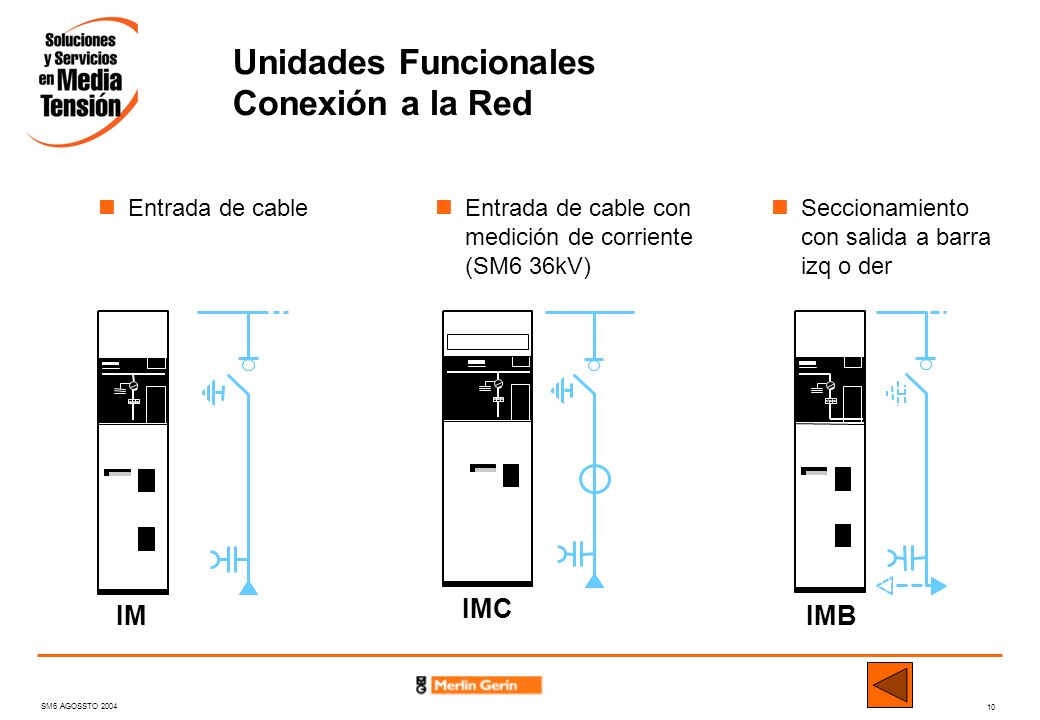

10 Unidades Funcionales Conexión a la Red
Entrada de cable Entrada de cable con medición de corriente (SM6 36kV) Seccionamiento con salida a barra izq o der IM IMC IMB

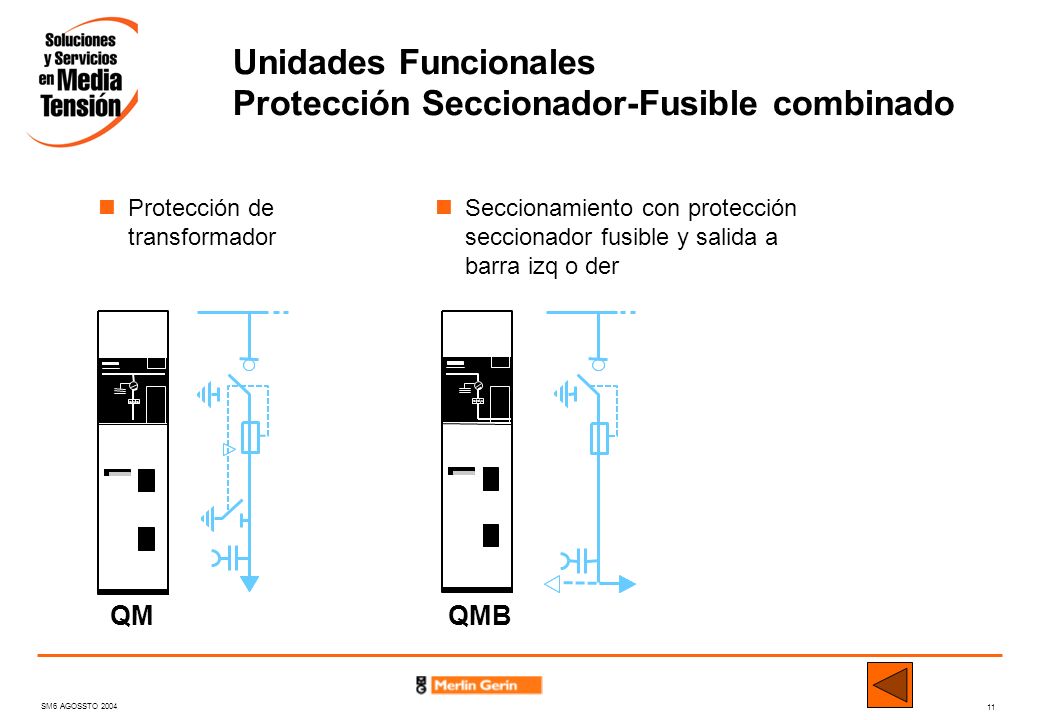

11 Unidades Funcionales Protección Seccionador-Fusible combinado
Protección de transformador Seccionamiento con protección seccionador fusible y salida a barra izq o der QM QMB

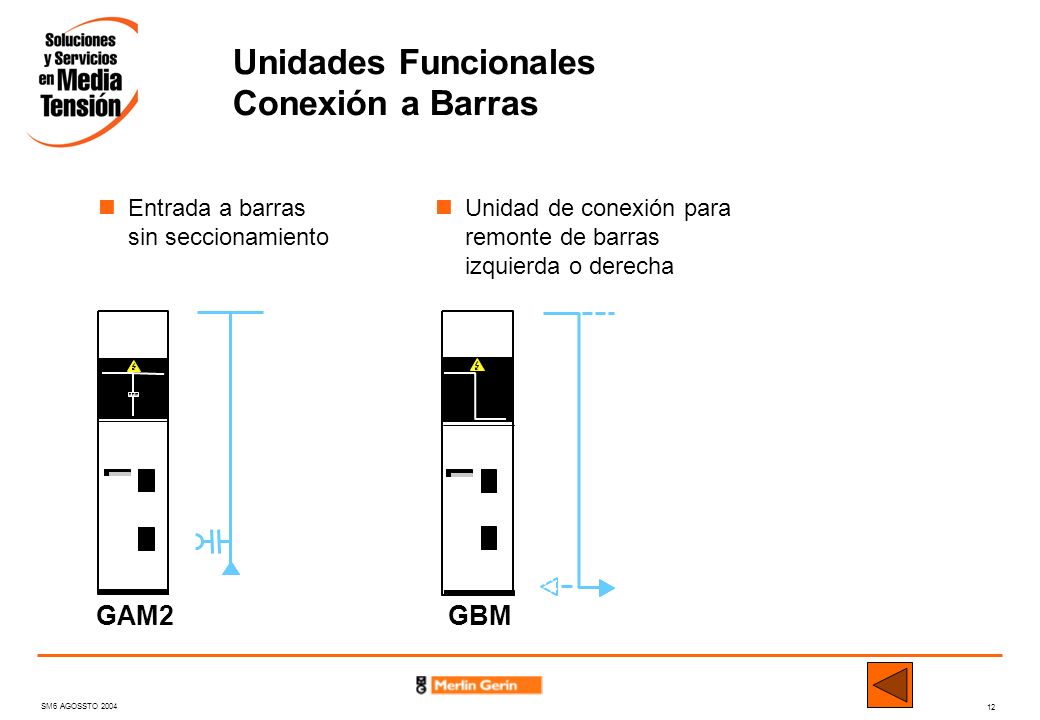

12 Unidades Funcionales Conexión a Barras
Entrada a barras sin seccionamiento Unidad de conexión para remonte de barras izquierda o derecha GAM2 GBM

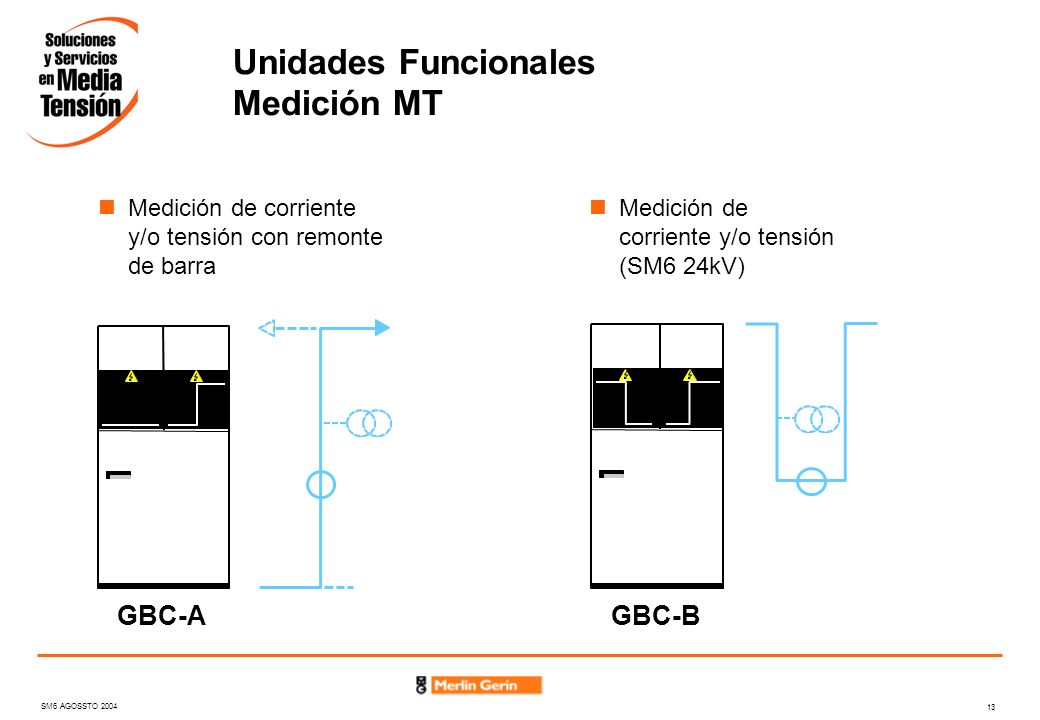

13 Unidades Funcionales Medición MT
Medición de corriente y/o tensión con remonte de barra Medición de corriente y/o tensión (SM6 24kV) GBC-A GBC-B

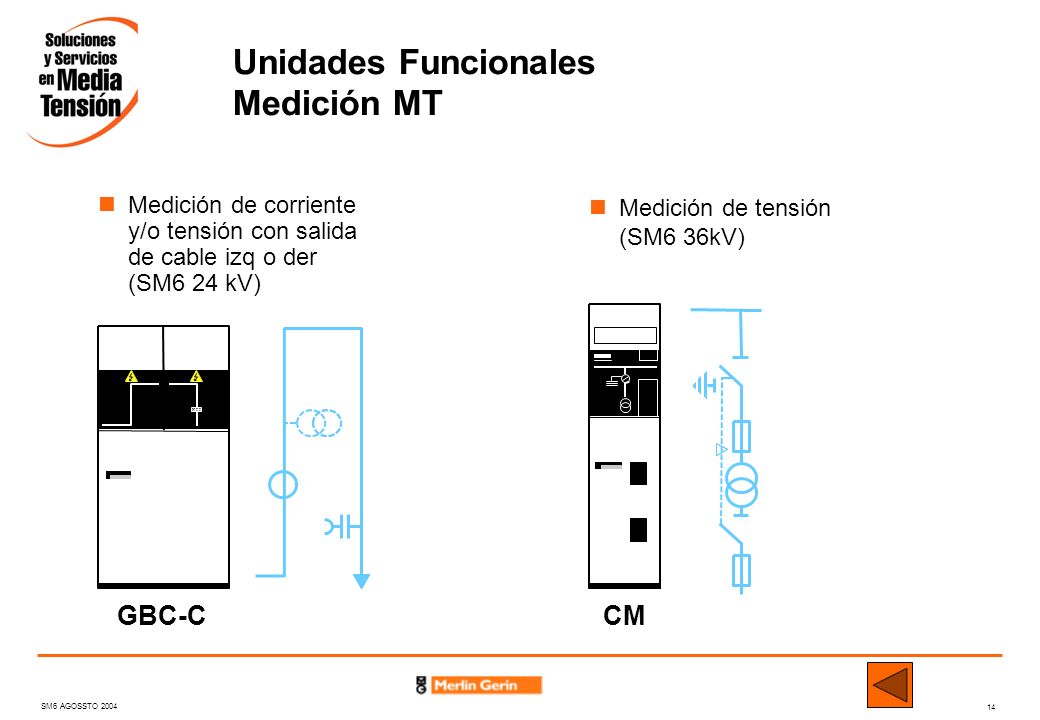

14 Unidades Funcionales Medición MT
Medición de corriente y/o tensión con salida de cable izq o der (SM6 24 kV) Medición de tensión (SM6 36kV) GBC-C CM

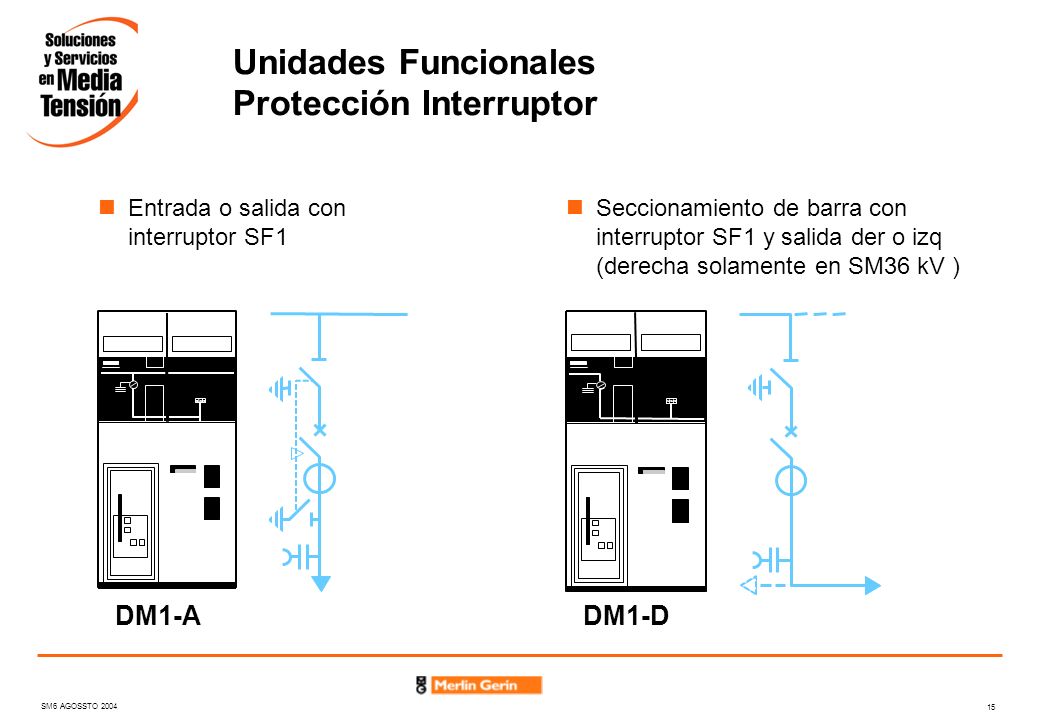

15 Unidades Funcionales Protección Interruptor
Entrada o salida con interruptor SF1 Seccionamiento de barra con interruptor SF1 y salida der o izq (derecha solamente en SM36 kV ) DM1-A DM1-D

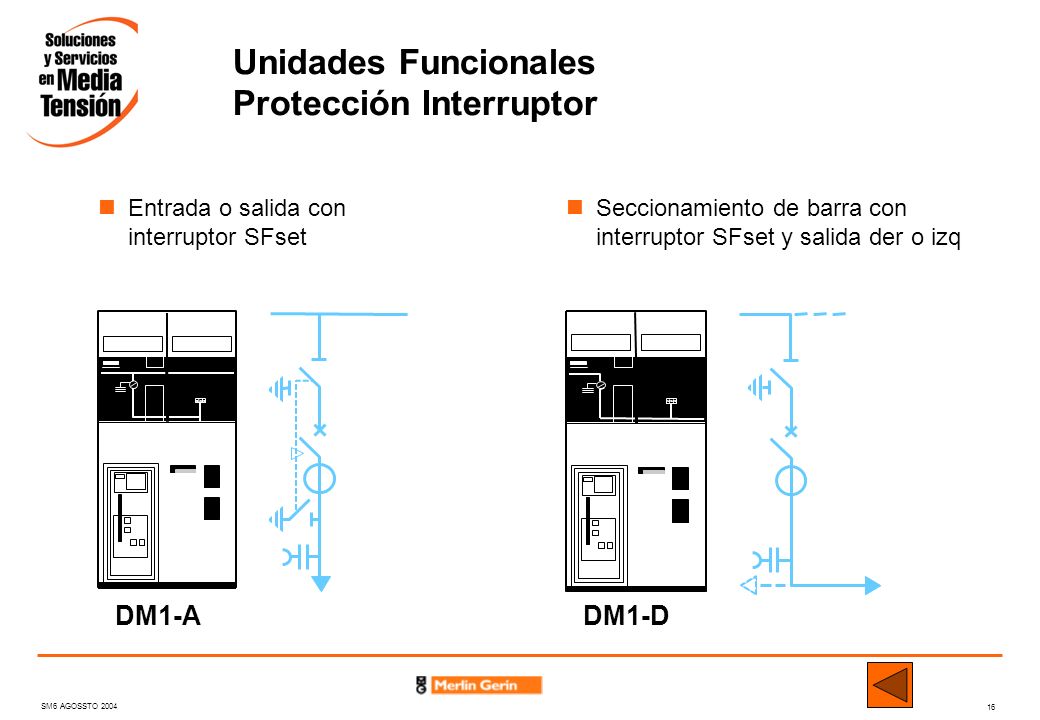

16 Unidades Funcionales Protección Interruptor
Entrada o salida con interruptor SFset Seccionamiento de barra con interruptor SFset y salida der o izq DM1-A DM1-D

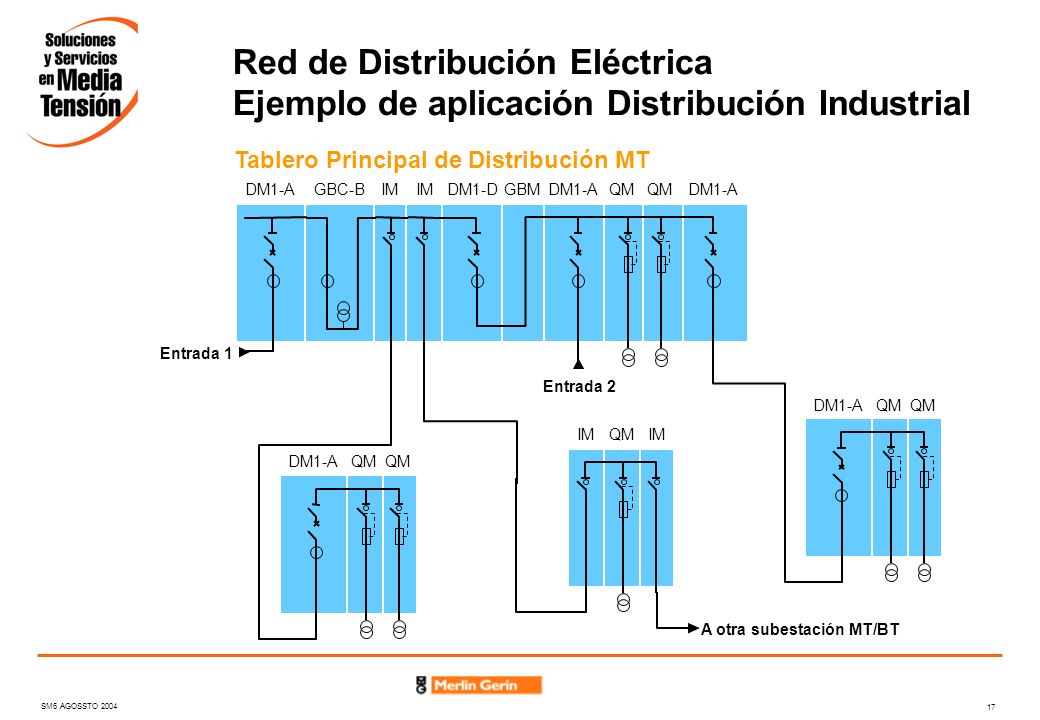

17 A otra subestación MT/BT
Red de Distribución Eléctrica Ejemplo de aplicación Distribución Industrial Tablero Principal de Distribución MT DM1-A GBC-B IM IM DM1-D GBM DM1-A QM QM DM1-A Entrada 1 Entrada 2 DM1-A QM QM IM QM IM DM1-A QM QM A otra subestación MT/BT

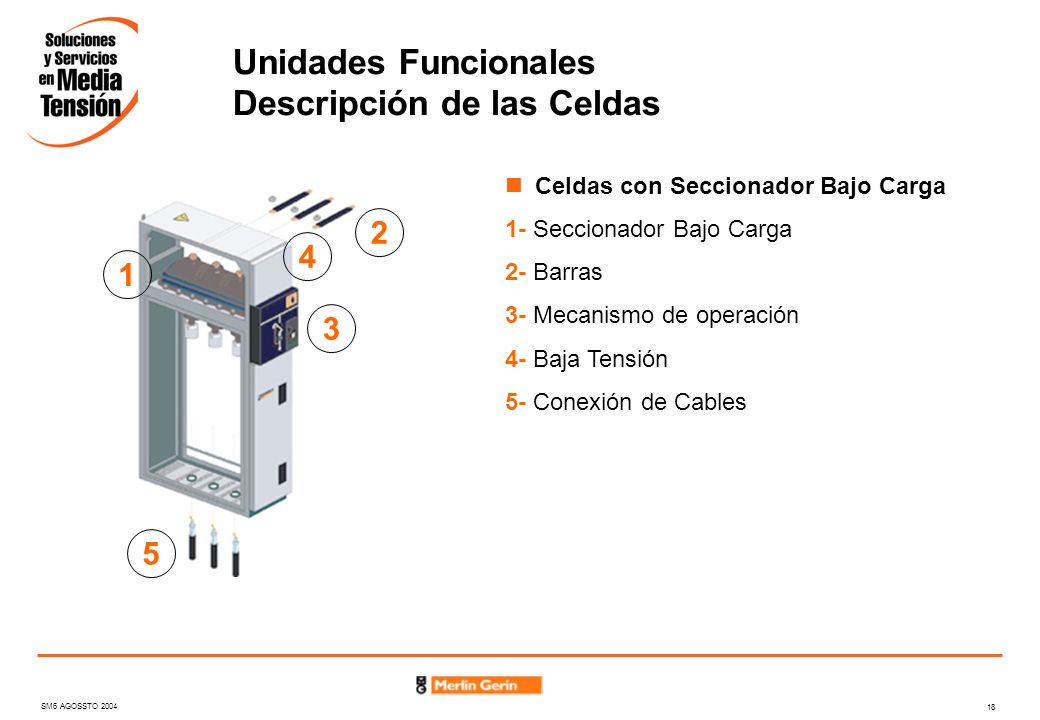

18 Unidades Funcionales Descripción de las Celdas
Celdas con Seccionador Bajo Carga 1- Seccionador Bajo Carga 2- Barras 3- Mecanismo de operación 4- Baja Tensión 5- Conexión de Cables 1 2 3 4 5

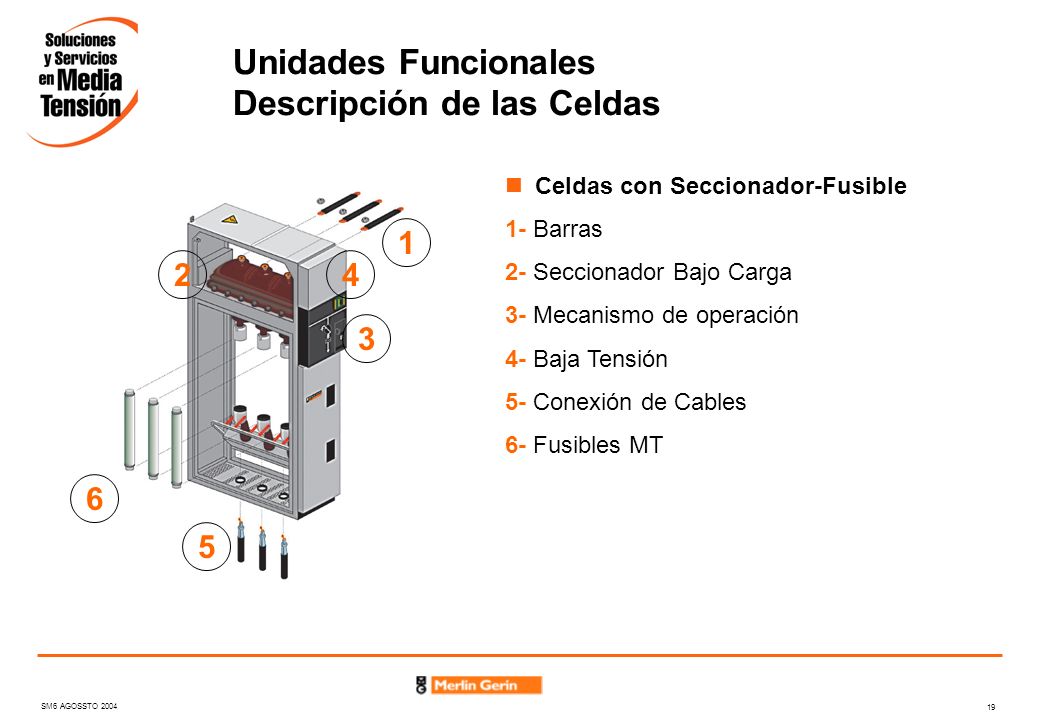

19 Unidades Funcionales Descripción de las Celdas
Celdas con Seccionador-Fusible 1- Barras 2- Seccionador Bajo Carga 3- Mecanismo de operación 4- Baja Tensión 5- Conexión de Cables 6- Fusibles MT 1 3 2 5 4 6

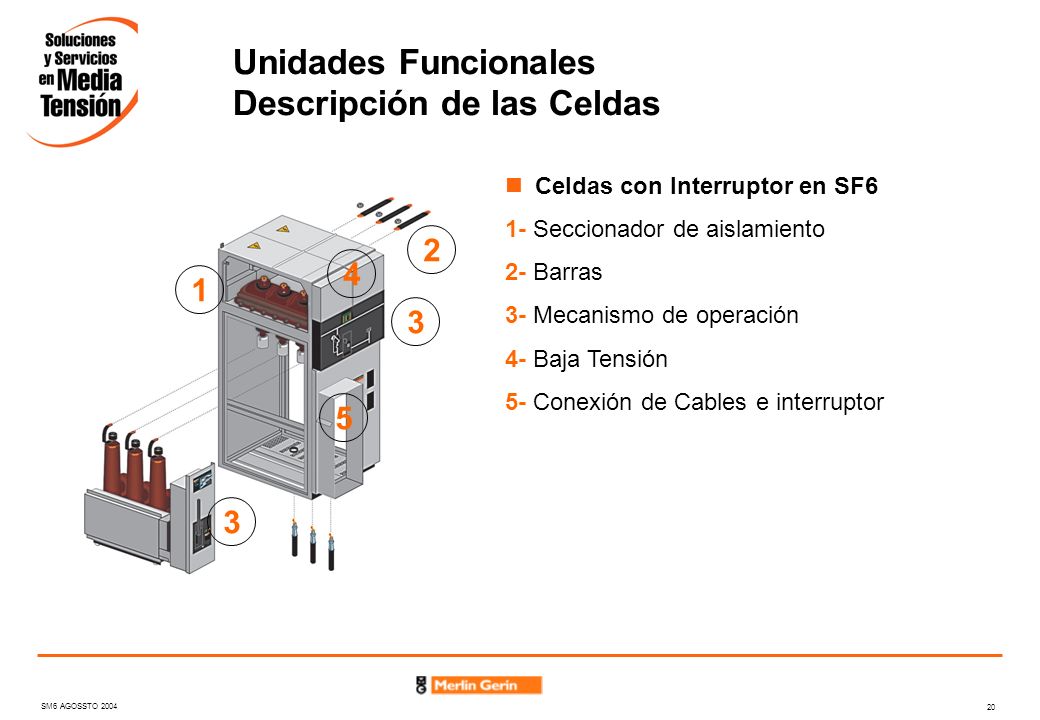

20 Unidades Funcionales Descripción de las Celdas
Celdas con Interruptor en SF6 1- Seccionador de aislamiento 2- Barras 3- Mecanismo de operación 4- Baja Tensión 5- Conexión de Cables e interruptor 2 4 1 3 5 3

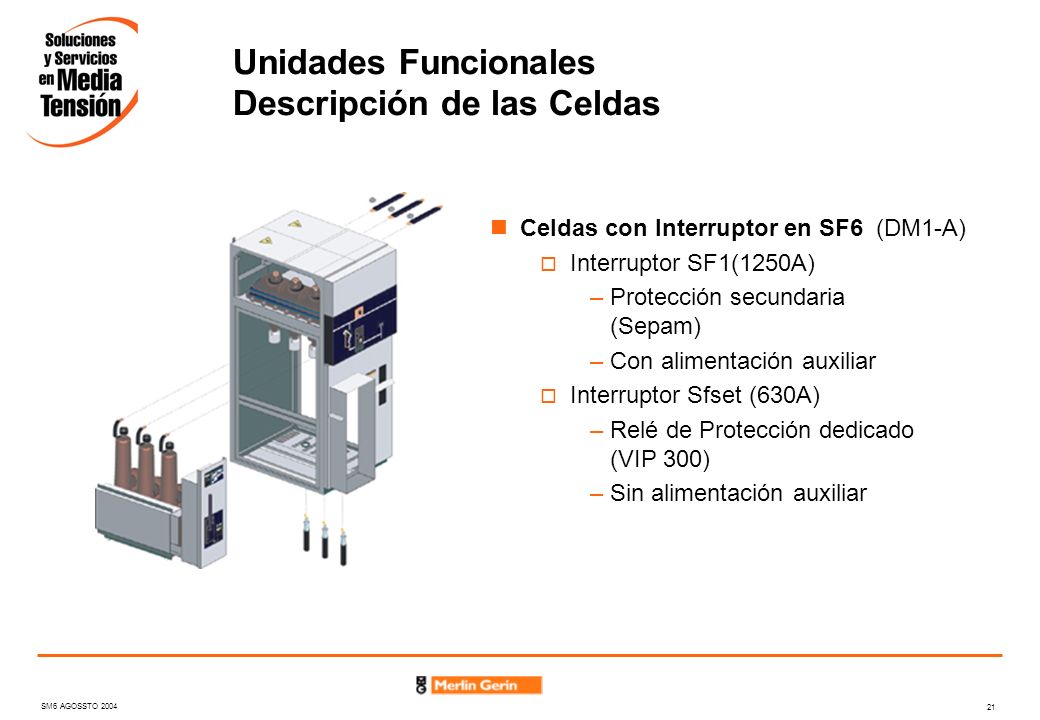

21 Unidades Funcionales Descripción de las Celdas
Celdas con Interruptor en SF6 (DM1-A) Interruptor SF1(1250A) Protección secundaria (Sepam) Con alimentación auxiliar Interruptor Sfset (630A) Relé de Protección dedicado (VIP 300) Sin alimentación auxiliar

22 Range 16 kA.1s Bottom gas release Range 16 kA.1s Roof gas release
Unidades Funcionales Descripción de las Celdas Ensayo de Arco Interno (IEC-60298): Estándar 12,5kA. 0,7seg. Opcional 16kA.1seg. Range 16 kA.1s Bottom gas release Range 16 kA.1s Roof gas release

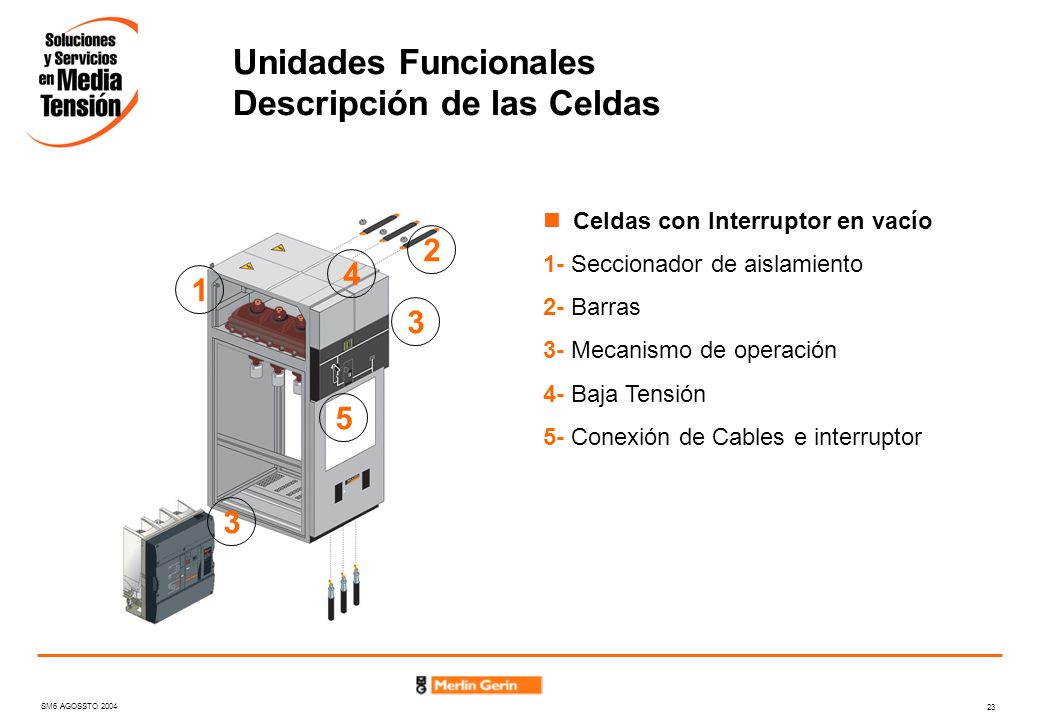

23 Unidades Funcionales Descripción de las Celdas
Celdas con Interruptor en vacío 1- Seccionador de aislamiento 2- Barras 3- Mecanismo de operación 4- Baja Tensión 5- Conexión de Cables e interruptor 2 4 1 3 5 3

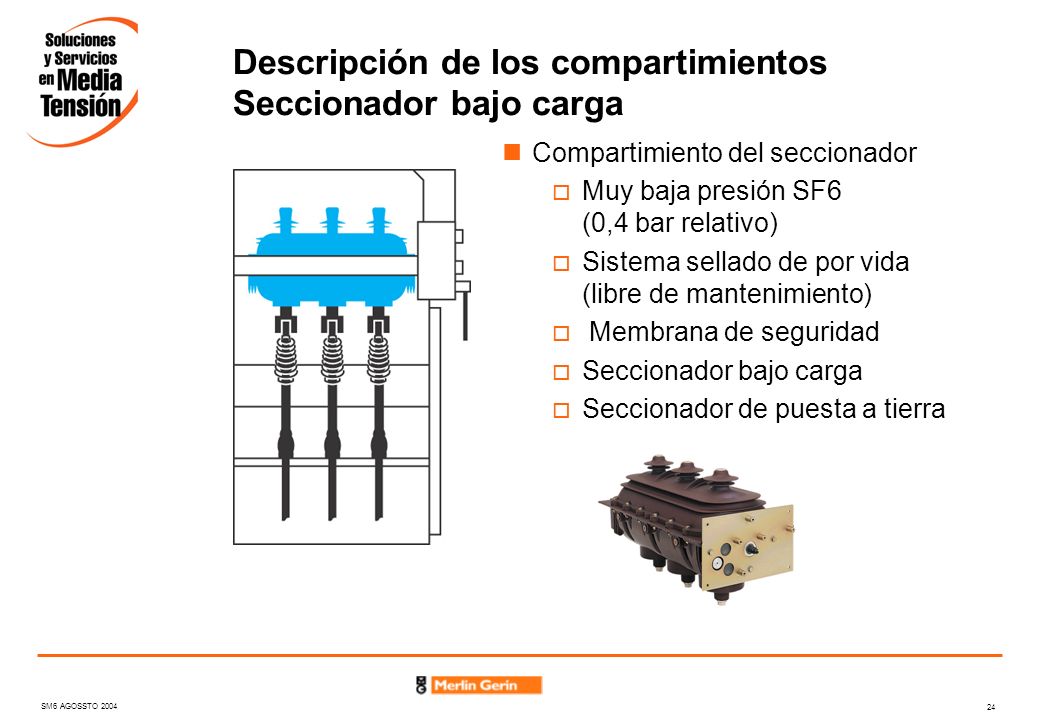

24 Descripción de los compartimientos Seccionador bajo carga
Compartimiento del seccionador Muy baja presión SF (0,4 bar relativo) Sistema sellado de por vida (libre de mantenimiento) Membrana de seguridad Seccionador bajo carga Seccionador de puesta a tierra

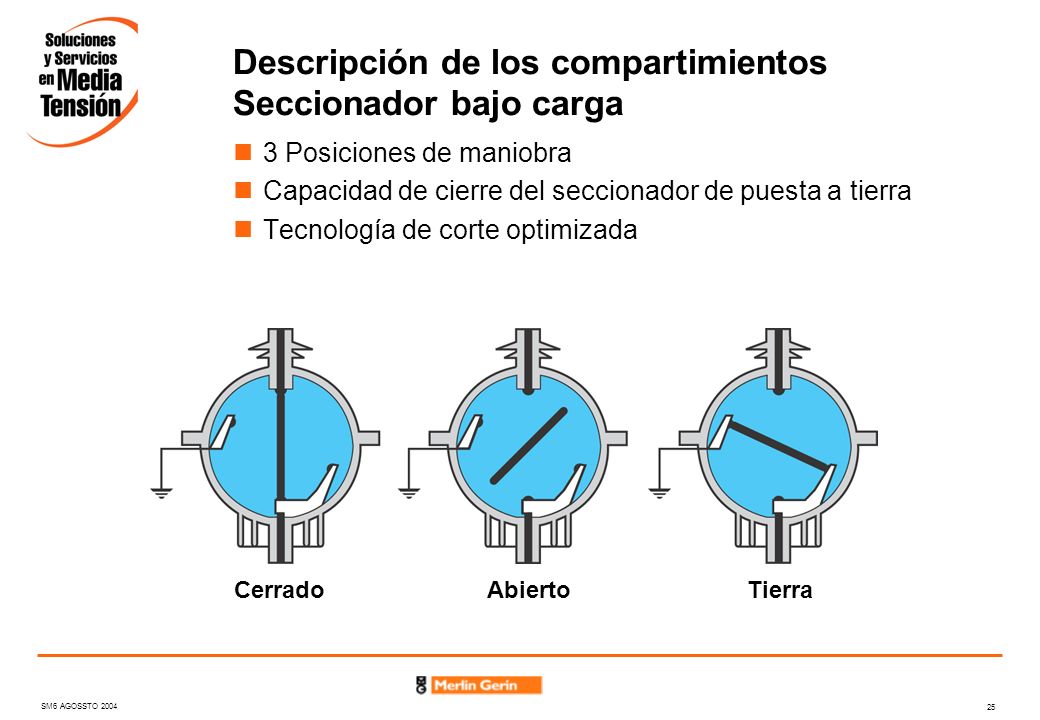

25 Descripción de los compartimientos Seccionador bajo carga
3 Posiciones de maniobra Capacidad de cierre del seccionador de puesta a tierra Tecnología de corte optimizada Cerrado Abierto Tierra

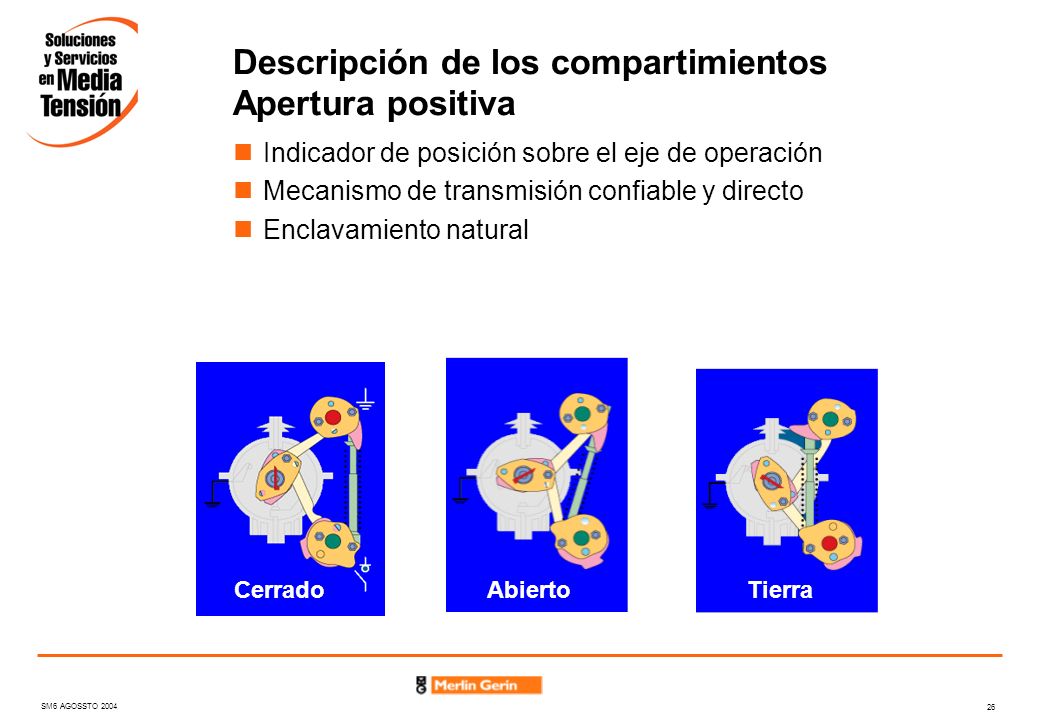

26 Descripción de los compartimientos Apertura positiva
Indicador de posición sobre el eje de operación Mecanismo de transmisión confiable y directo Enclavamiento natural Cerrado Abierto Tierra

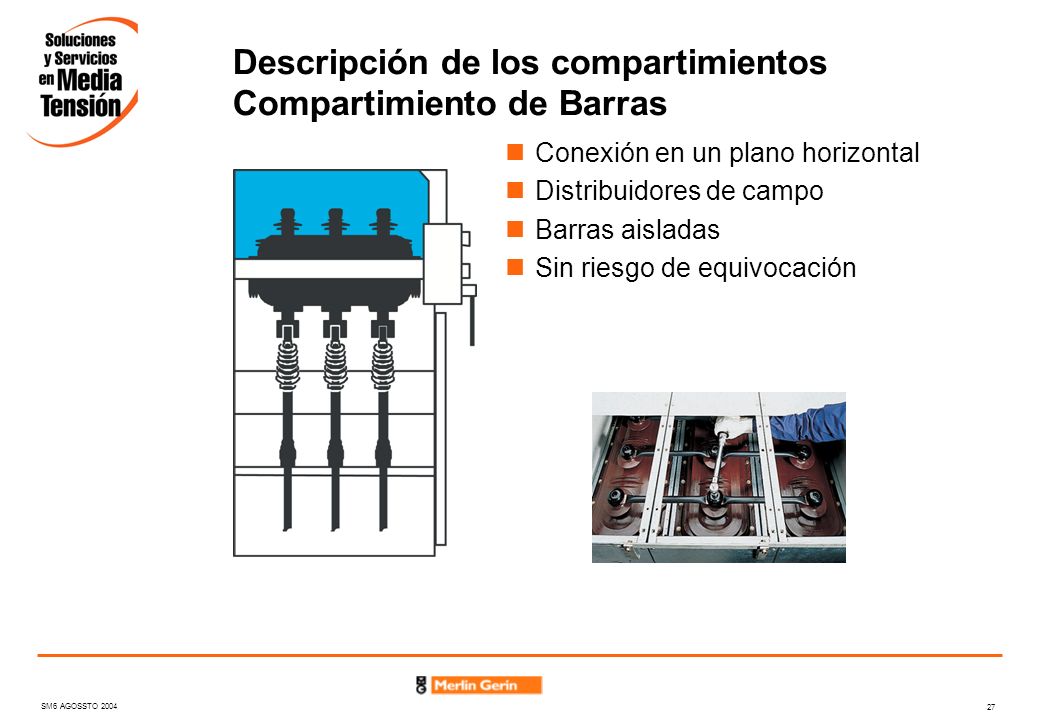

27 Descripción de los compartimientos Compartimiento de Barras
Conexión en un plano horizontal Distribuidores de campo Barras aisladas Sin riesgo de equivocación

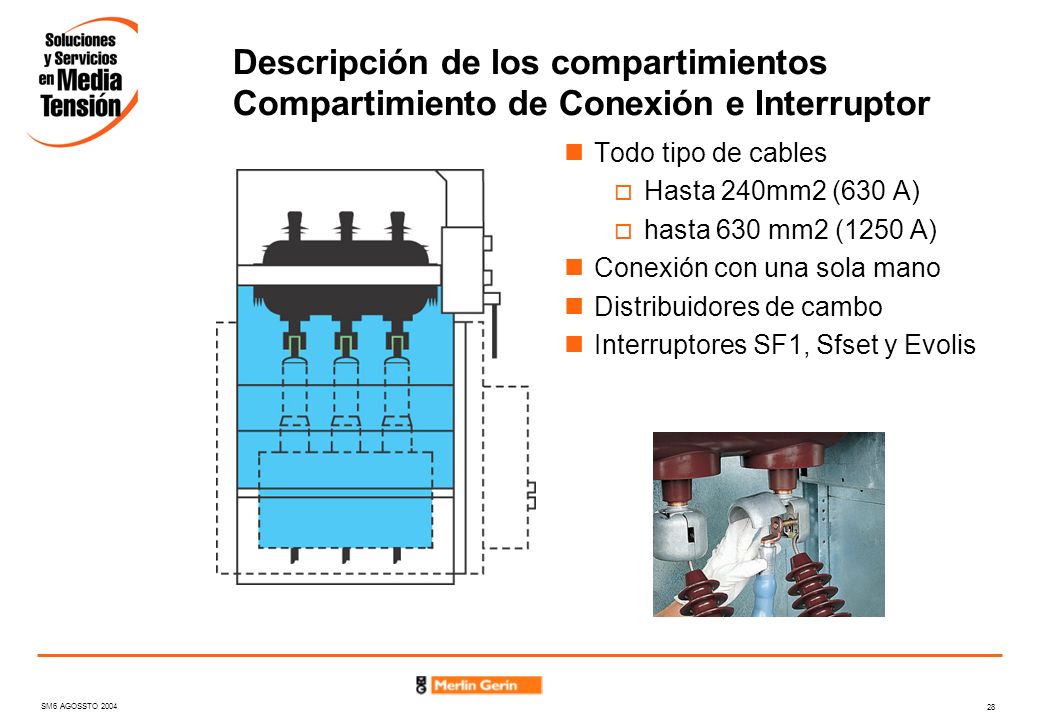

28 Descripción de los compartimientos Compartimiento de Conexión e Interruptor
Todo tipo de cables Hasta 240mm2 (630 A) hasta 630 mm2 (1250 A) Conexión con una sola mano Distribuidores de cambo Interruptores SF1, Sfset y Evolis

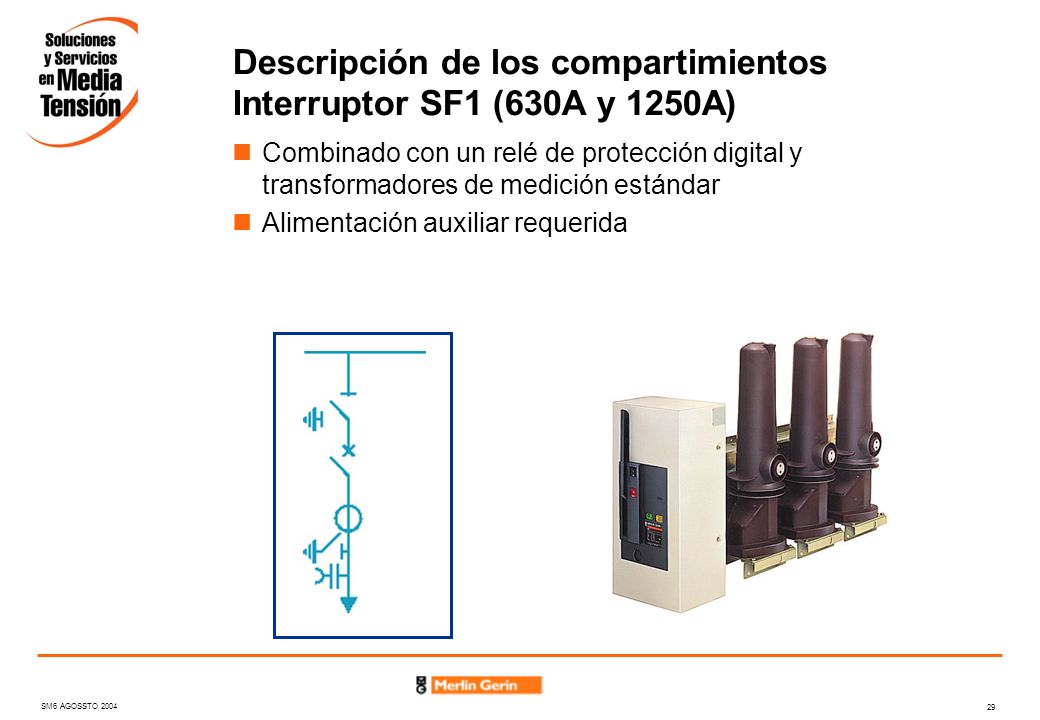

29 Descripción de los compartimientos Interruptor SF1 (630A y 1250A)
Combinado con un relé de protección digital y transformadores de medición estándar Alimentación auxiliar requerida

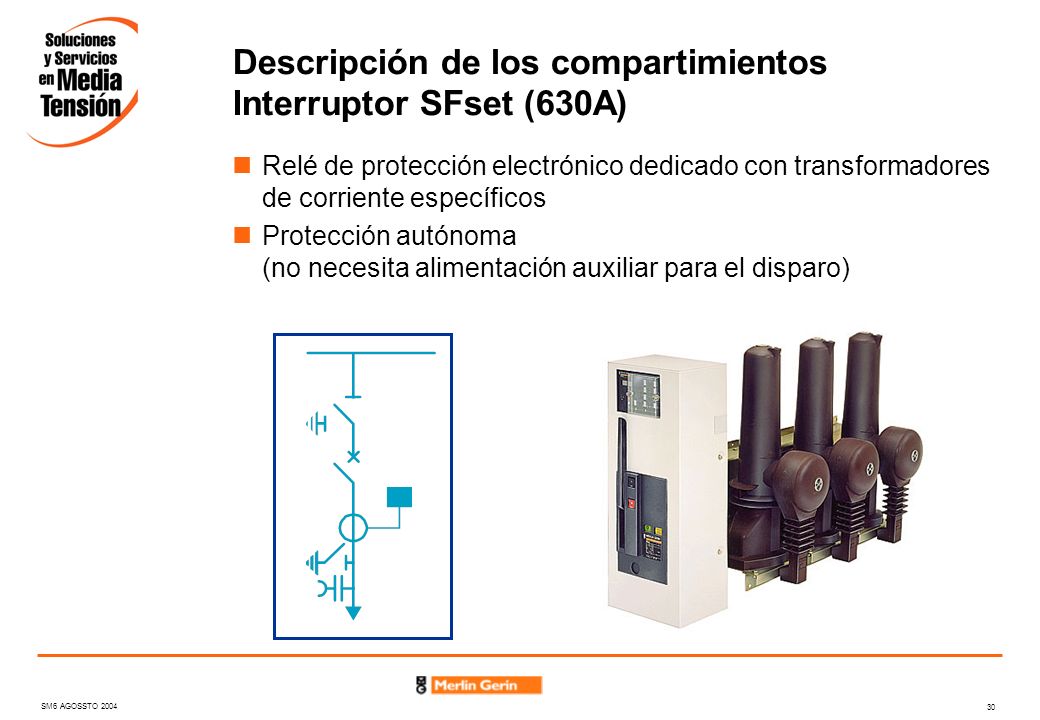

30 Descripción de los compartimientos Interruptor SFset (630A)
Relé de protección electrónico dedicado con transformadores de corriente específicos Protección autónoma (no necesita alimentación auxiliar para el disparo)

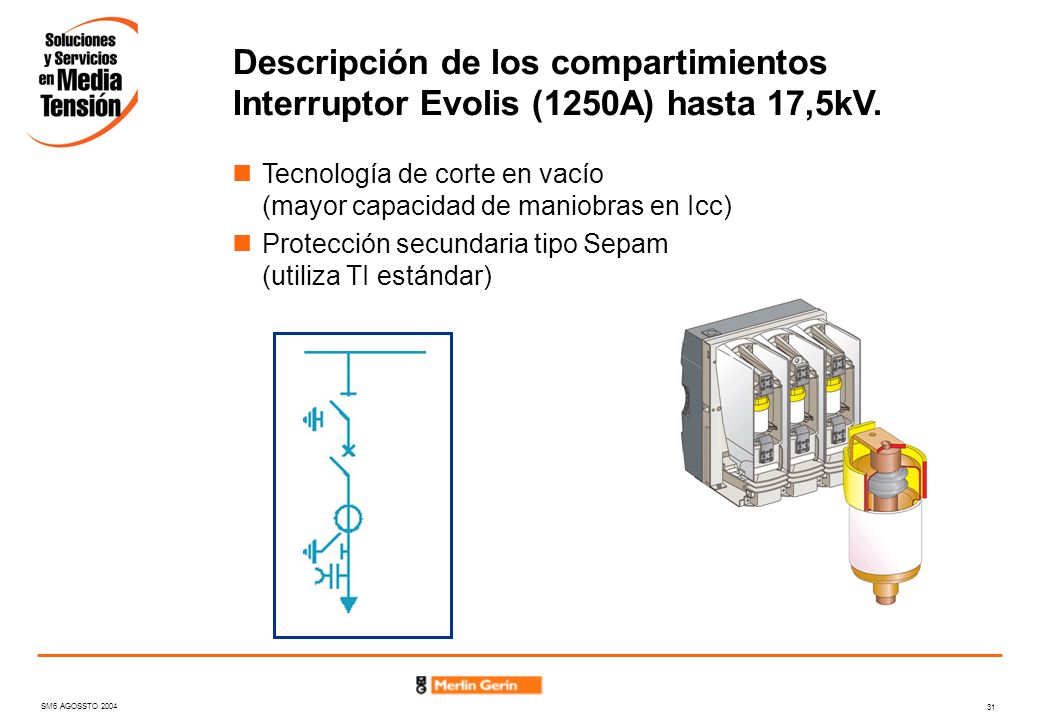

31 Descripción de los compartimientos Interruptor Evolis (1250A) hasta 17,5kV.
Tecnología de corte en vacío (mayor capacidad de maniobras en Icc) Protección secundaria tipo Sepam (utiliza TI estándar)

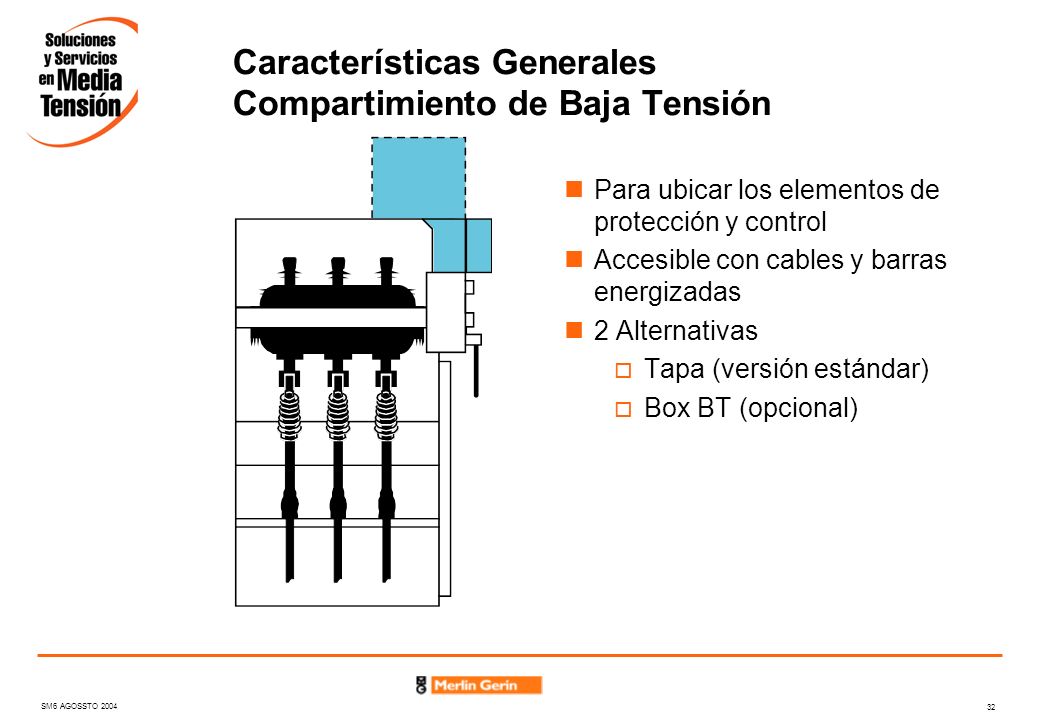

32 Características Generales Compartimiento de Baja Tensión
Para ubicar los elementos de protección y control Accesible con cables y barras energizadas 2 Alternativas Tapa (versión estándar) Box BT (opcional)

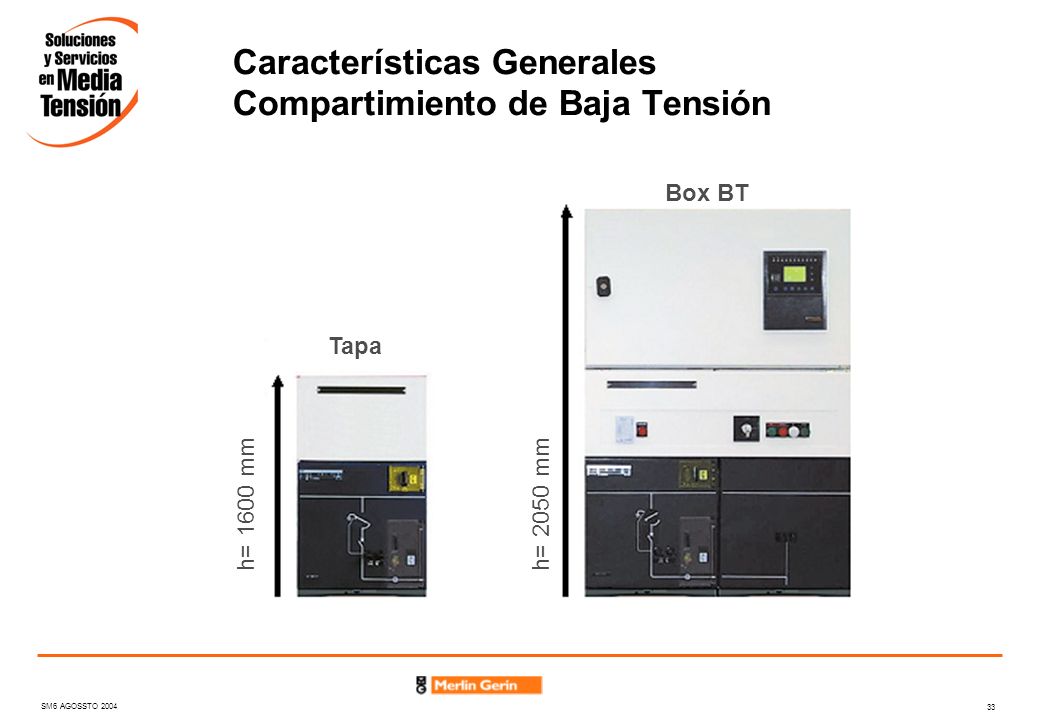

33 Características Generales Compartimiento de Baja Tensión
Tapa Box BT h= 1600 mm h= 2050 mm

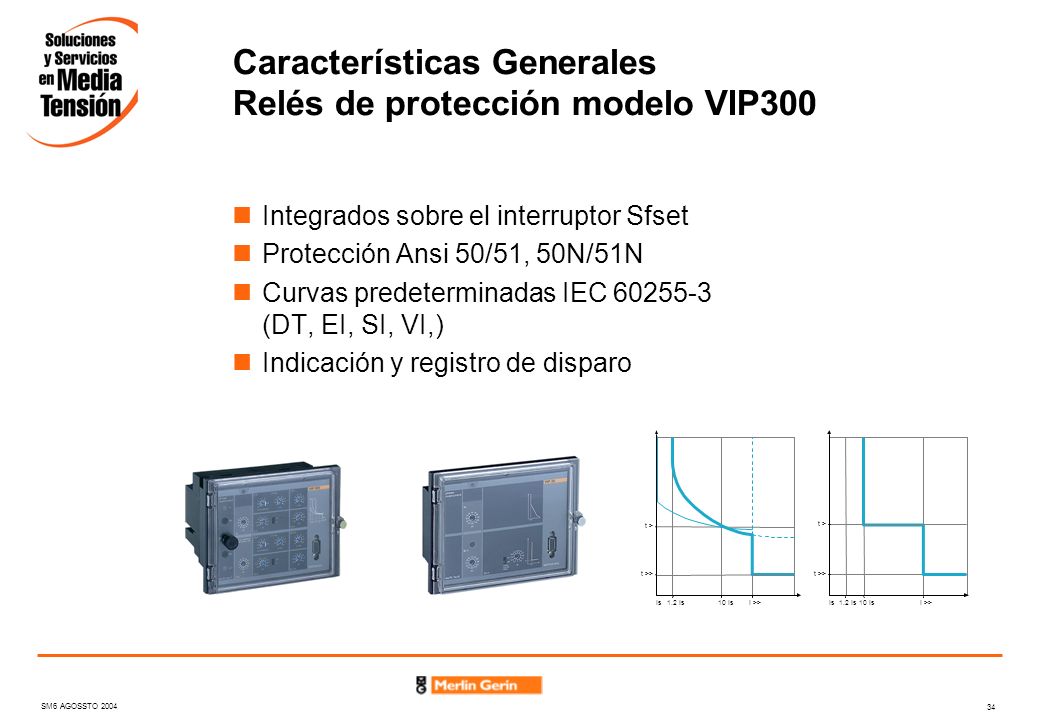

34 Características Generales Relés de protección modelo VIP300
Integrados sobre el interruptor Sfset Protección Ansi 50/51, 50N/51N Curvas predeterminadas IEC (DT, EI, SI, VI,) Indicación y registro de disparo Is 1.2 Is 10 Is I >> t >> t >

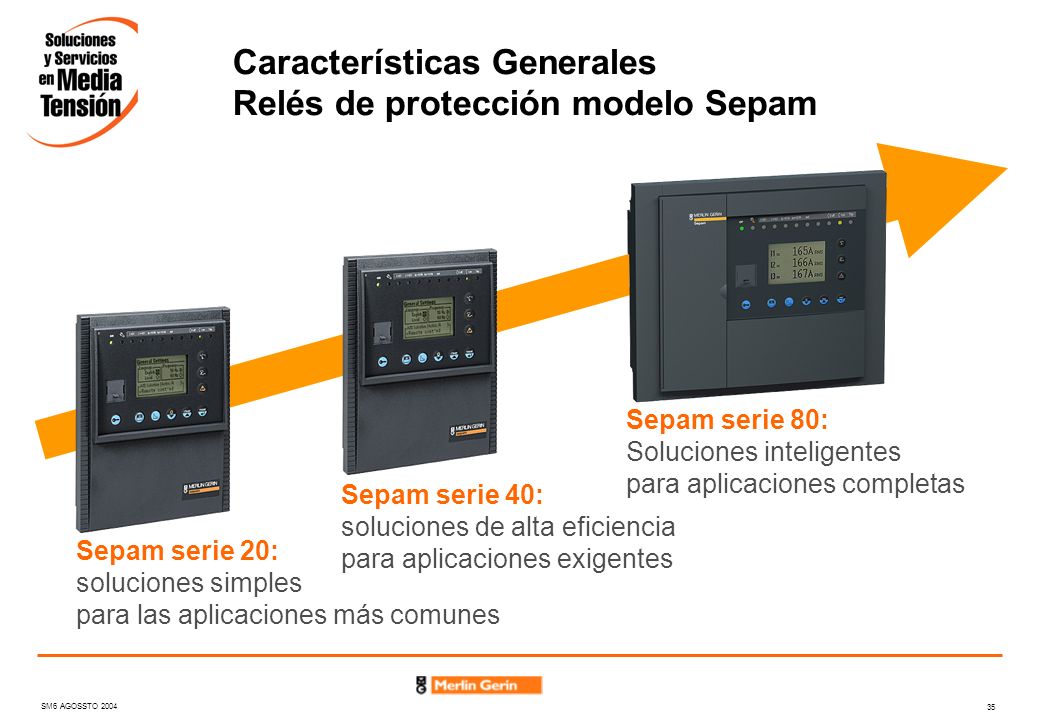

35 Características Generales Relés de protección modelo Sepam
Sepam serie 80: Soluciones inteligentes para aplicaciones completas Sepam serie 40: soluciones de alta eficiencia para aplicaciones exigentes Sepam serie 20: soluciones simples para las aplicaciones más comunes

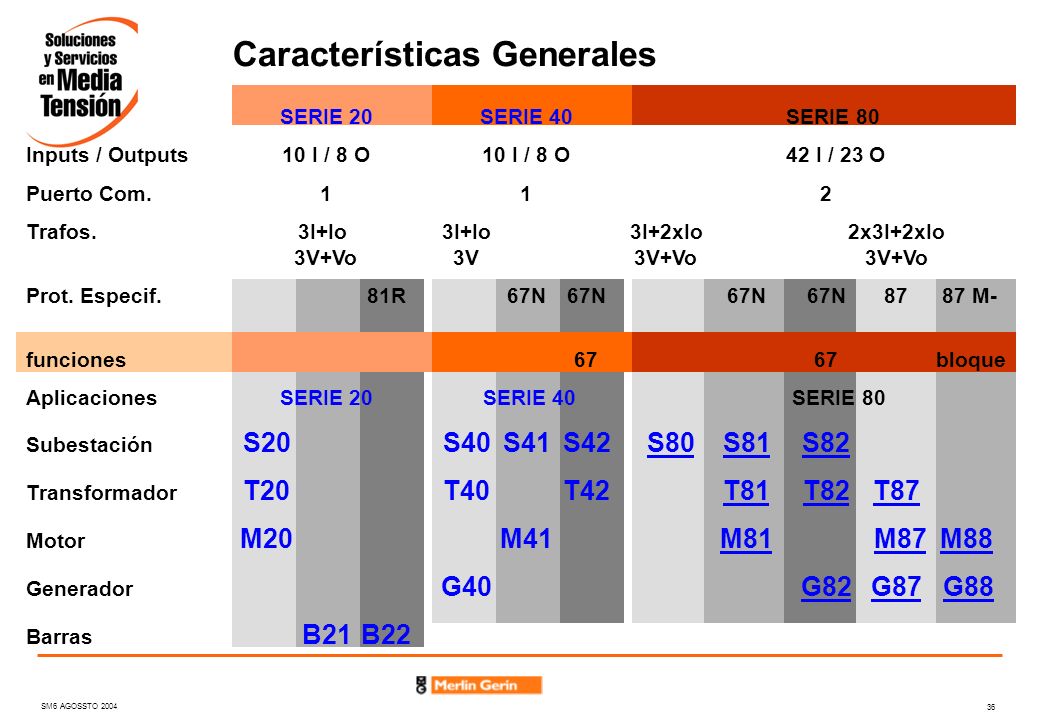

36 Características Generales
SERIE 20 SERIE SERIE 80 Inputs / Outputs 10 I / 8 O 10 I / 8 O I / 23 O Puerto Com Trafos I+Io 3I+Io 3I+2xIo x3I+2xIo 3V+Vo 3V 3V+Vo 3V+Vo Prot. Especif R 67N 67N 67N 67N M- funciones bloque Aplicaciones SERIE SERIE SERIE 80 Subestación S20 S40 S41 S42 S80 S81 S82 Transformador T20 T40 T42 T81 T82 T87 Motor M M41 M81 M87 M88 Generador G G82 G87 G88 Barras B21 B22

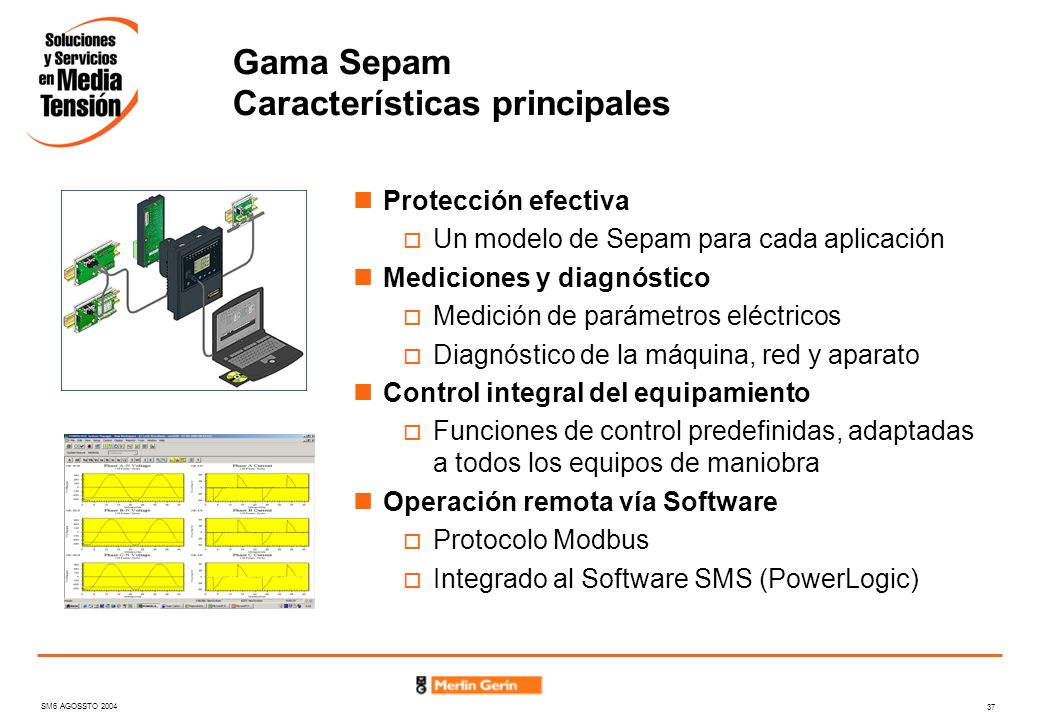

37 Gama Sepam Características principales
Protección efectiva Un modelo de Sepam para cada aplicación Mediciones y diagnóstico Medición de parámetros eléctricos Diagnóstico de la máquina, red y aparato Control integral del equipamiento Funciones de control predefinidas, adaptadas a todos los equipos de maniobra Operación remota vía Software Protocolo Modbus Integrado al Software SMS (PowerLogic)

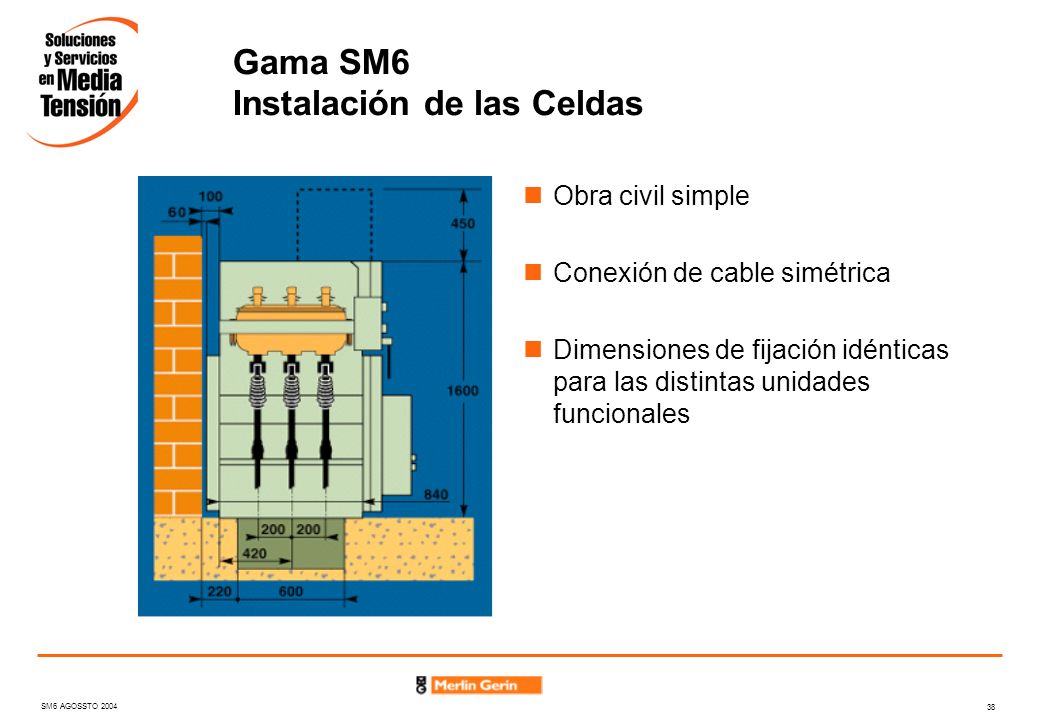

38 Gama SM6 Instalación de las Celdas
Obra civil simple Conexión de cable simétrica Dimensiones de fijación idénticas para las distintas unidades funcionales

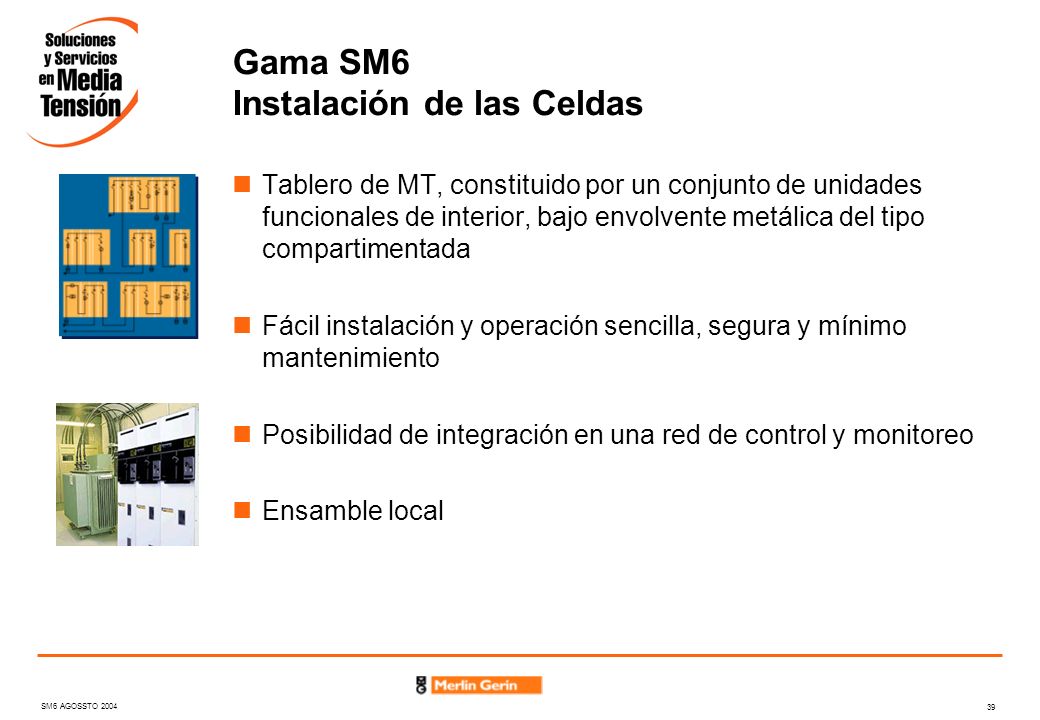

39 Gama SM6 Instalación de las Celdas
Tablero de MT, constituido por un conjunto de unidades funcionales de interior, bajo envolvente metálica del tipo compartimentada Fácil instalación y operación sencilla, segura y mínimo mantenimiento Posibilidad de integración en una red de control y monitoreo Ensamble local

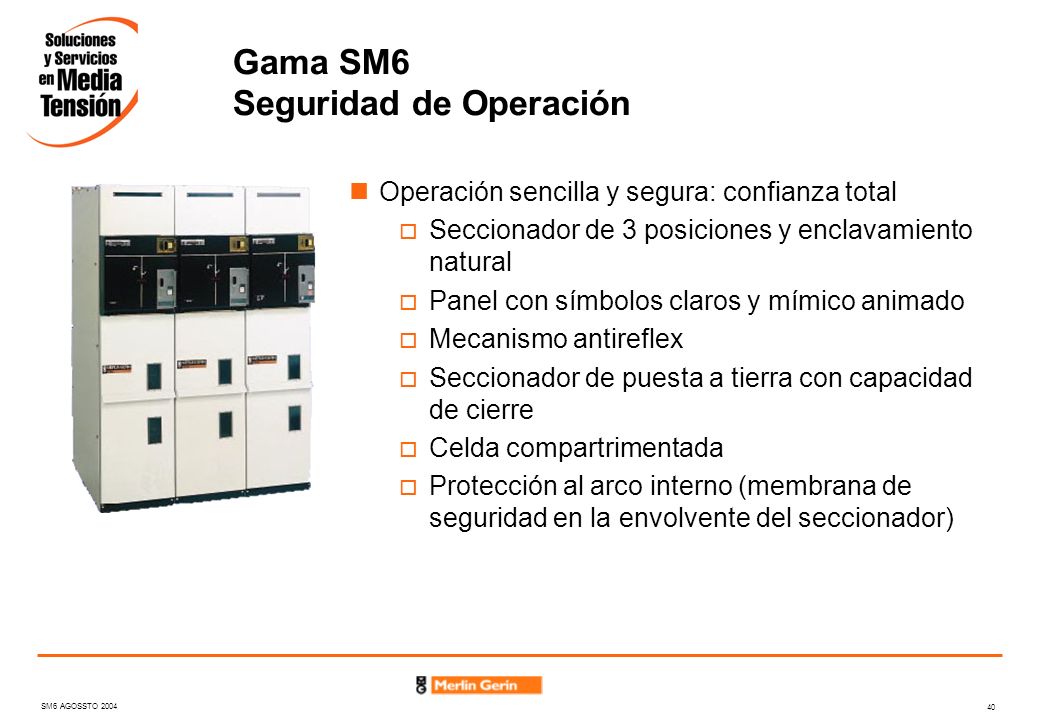

40 Gama SM6 Seguridad de Operación
Operación sencilla y segura: confianza total Seccionador de 3 posiciones y enclavamiento natural Panel con símbolos claros y mímico animado Mecanismo antireflex Seccionador de puesta a tierra con capacidad de cierre Celda compartrimentada Protección al arco interno (membrana de seguridad en la envolvente del seccionador)

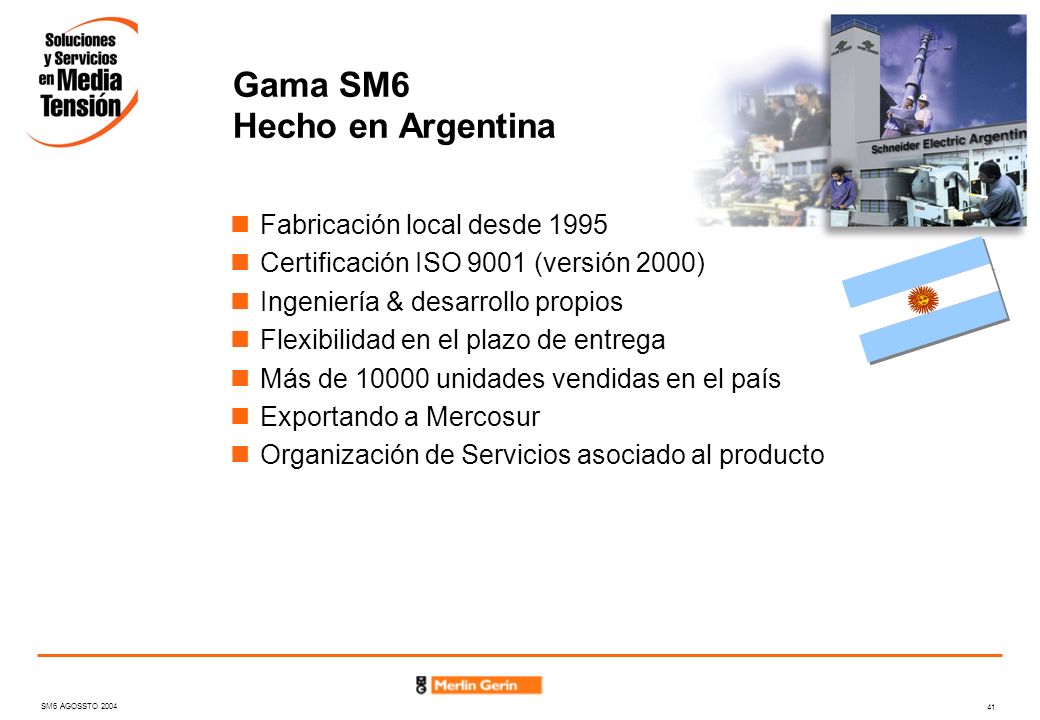

41 Gama SM6 Hecho en Argentina
Fabricación local desde 1995 Certificación ISO 9001 (versión 2000) Ingeniería & desarrollo propios Flexibilidad en el plazo de entrega Más de unidades vendidas en el país Exportando a Mercosur Organización de Servicios asociado al producto
