1 Subestaciones REDES ELECTRICAS

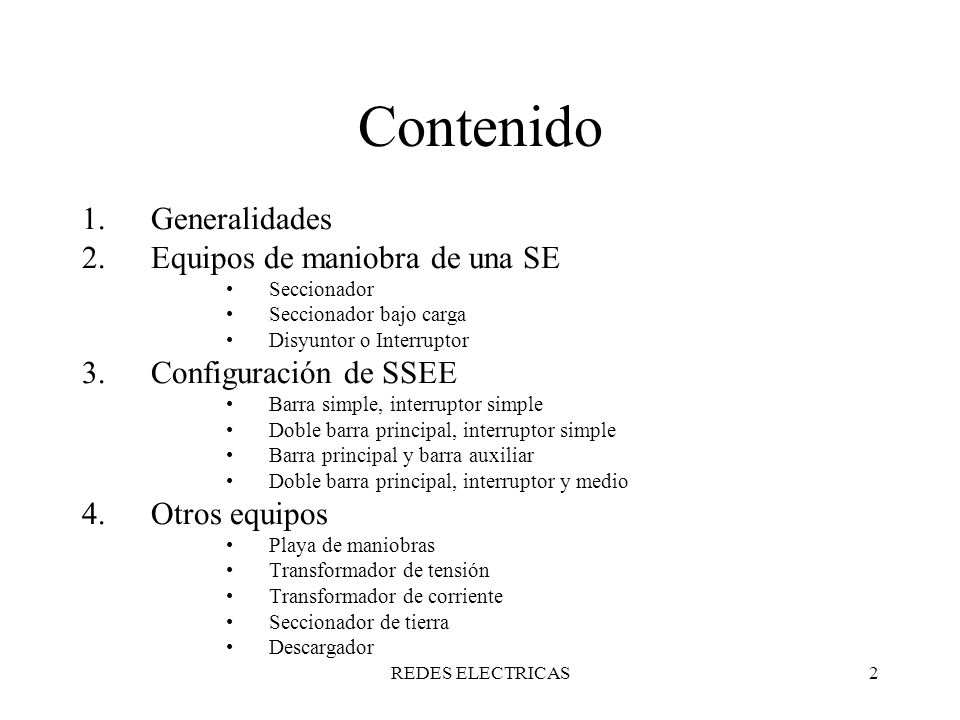

2 Contenido Generalidades Equipos de maniobra de una SE
Seccionador Seccionador bajo carga Disyuntor o Interruptor Configuración de SSEE Barra simple, interruptor simple Doble barra principal, interruptor simple Barra principal y barra auxiliar Doble barra principal, interruptor y medio Otros equipos Playa de maniobras Transformador de tensión Transformador de corriente Seccionador de tierra Descargador REDES ELECTRICAS

3 1 - Generalidades Las subestaciones son los nudos del sistema.
En general son de transformación: 2 o 3 niveles de tensión. También pueden ser un simple puesto de conexión: nivel de tensión único. REDES ELECTRICAS

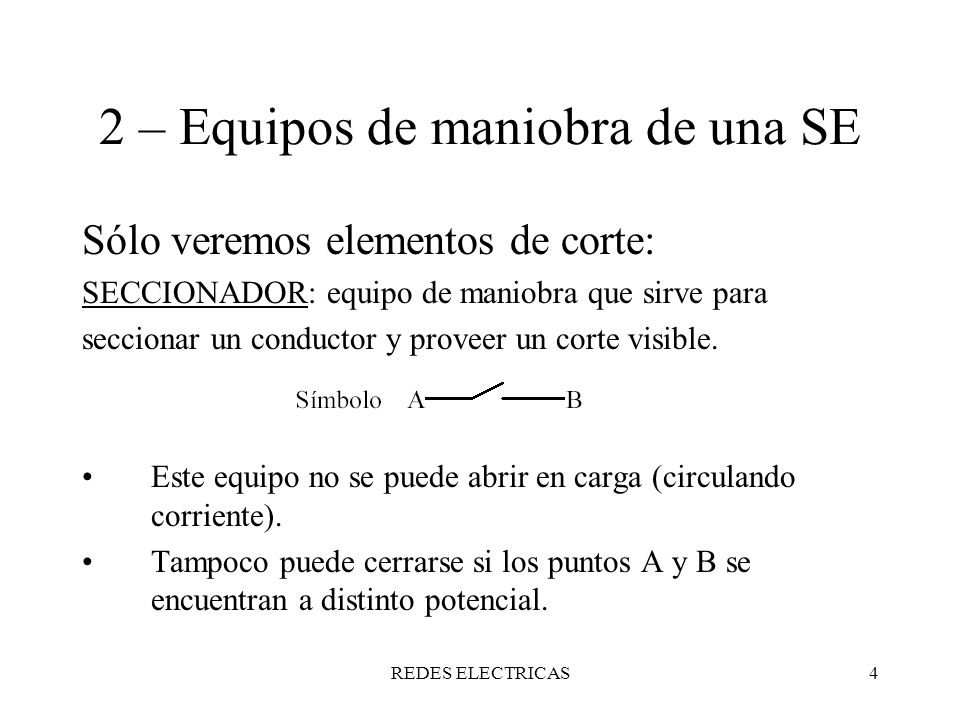

4 2 – Equipos de maniobra de una SE
Sólo veremos elementos de corte: SECCIONADOR: equipo de maniobra que sirve para seccionar un conductor y proveer un corte visible. Este equipo no se puede abrir en carga (circulando corriente). Tampoco puede cerrarse si los puntos A y B se encuentran a distinto potencial. REDES ELECTRICAS

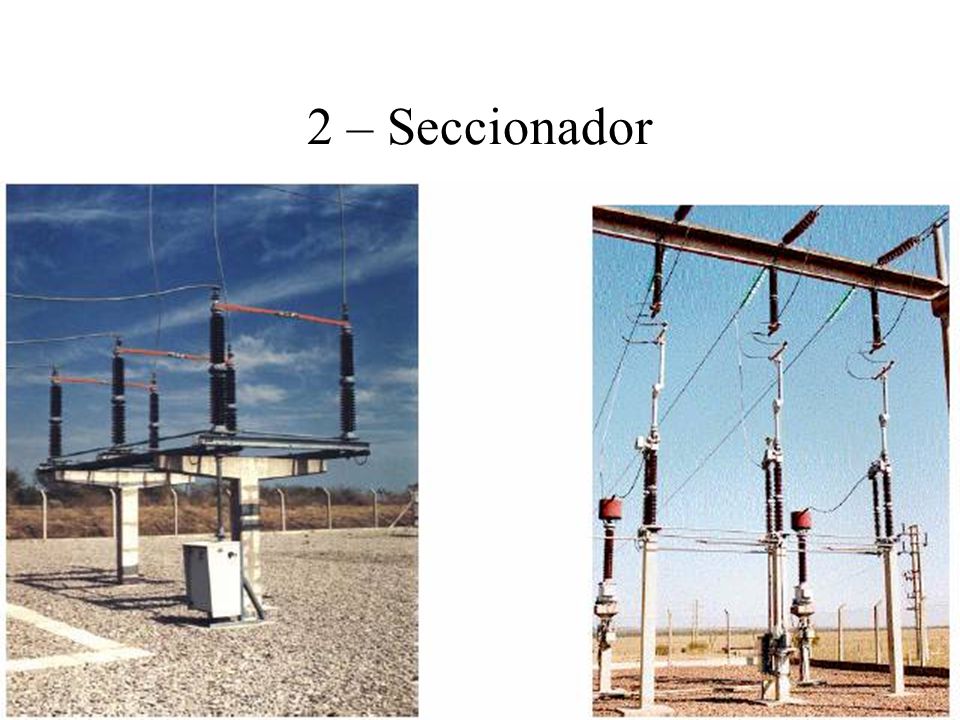

5 2 – Seccionador Sólo veremos elementos de corte:
SECCIONADOR: equipo de maniobra que sirve para seccionar un conductor y proveer un corte visible. Este equipo no se puede abrir en carga (circulando corriente). Tampoco puede cerrarse si los puntos A y B se encuentran a distinto potencial. REDES ELECTRICAS

6 2 – Seccionador Sólo veremos elementos de corte:
SECCIONADOR: equipo de maniobra que sirve para seccionar un conductor y proveer un corte visible. Este equipo no se puede abrir en carga (circulando corriente). Tampoco puede cerrarse si los puntos A y B se encuentran a distinto potencial. REDES ELECTRICAS

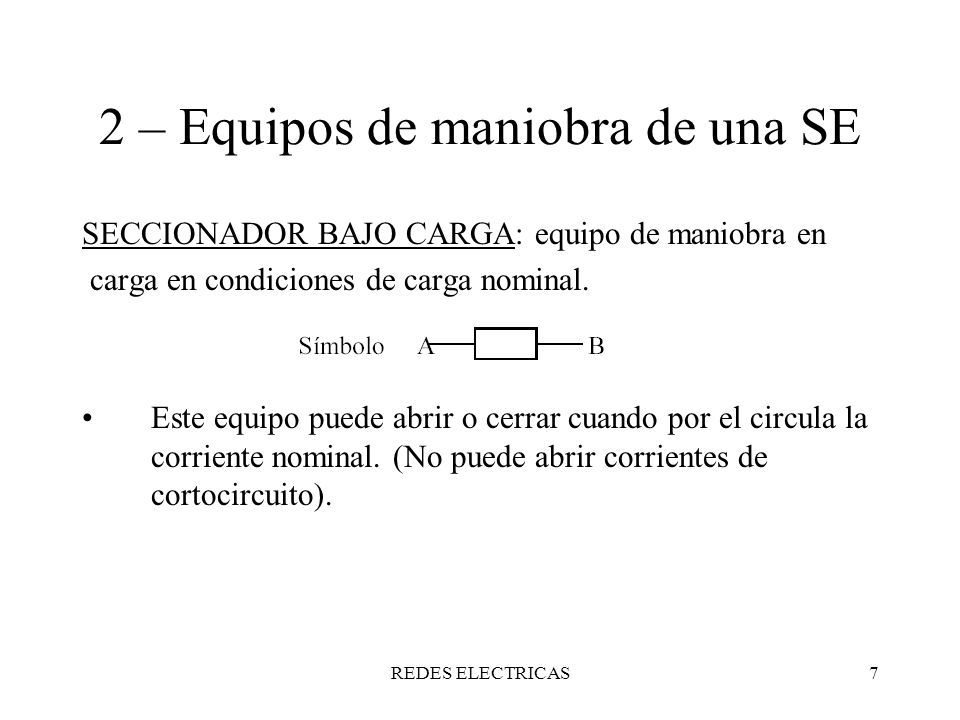

7 2 – Equipos de maniobra de una SE
SECCIONADOR BAJO CARGA: equipo de maniobra en carga en condiciones de carga nominal. Este equipo puede abrir o cerrar cuando por el circula la corriente nominal. (No puede abrir corrientes de cortocircuito). REDES ELECTRICAS

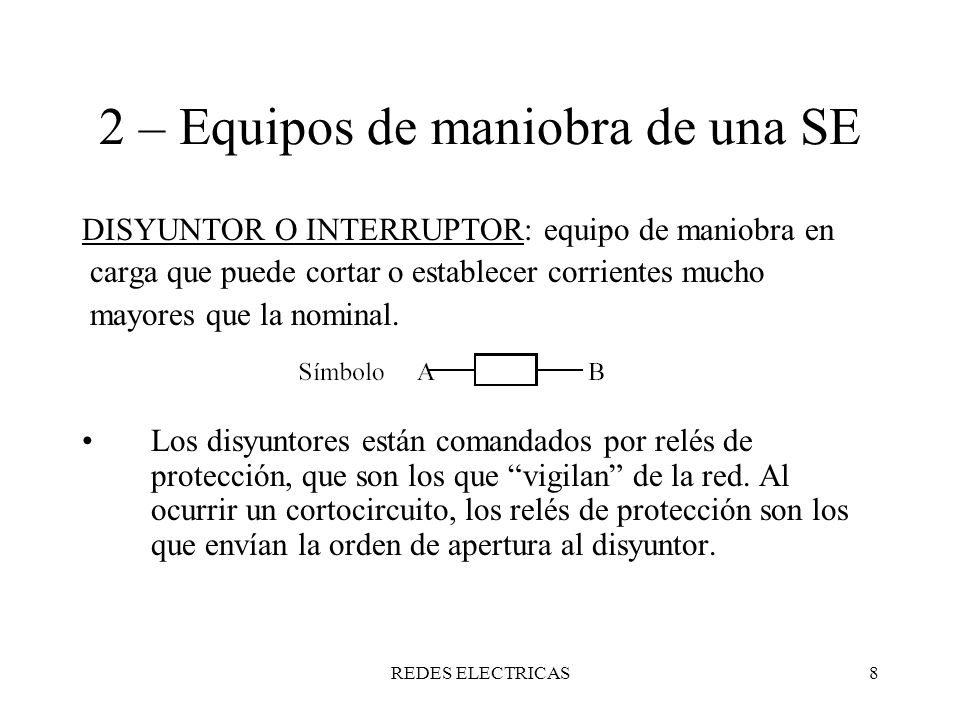

8 2 – Equipos de maniobra de una SE
DISYUNTOR O INTERRUPTOR: equipo de maniobra en carga que puede cortar o establecer corrientes mucho mayores que la nominal. Los disyuntores están comandados por relés de protección, que son los que “vigilan” de la red. Al ocurrir un cortocircuito, los relés de protección son los que envían la orden de apertura al disyuntor. REDES ELECTRICAS

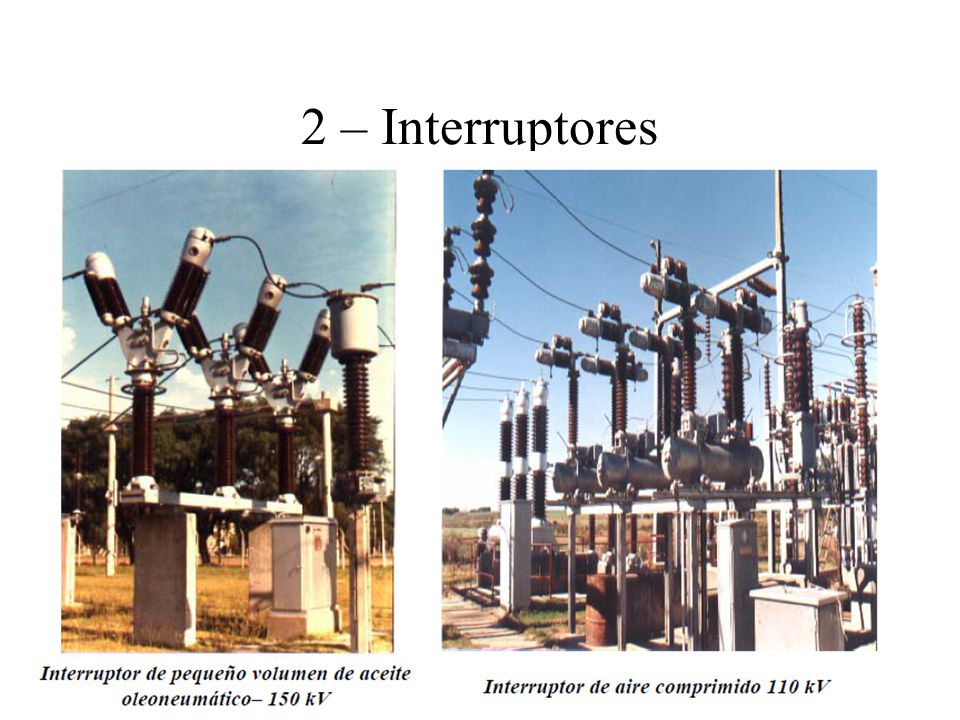

9 2 – Interruptores DISYUNTOR O INTERRUPTOR: equipo de maniobra en
carga que puede cortar o establecer corrientes mucho mayores que la nominal. Los disyuntores están comandados por relés de protección, que son los que “vigilan” de la red. Al ocurrir un cortocircuito, los relés de protección son los que envían la orden de apertura al disyuntor. REDES ELECTRICAS

10 2 – Interruptores DISYUNTOR O INTERRUPTOR: equipo de maniobra en
carga que puede cortar o establecer corrientes mucho mayores que la nominal. Los disyuntores están comandados por relés de protección, que son los que “vigilan” de la red. Al ocurrir un cortocircuito, los relés de protección son los que envían la orden de apertura al disyuntor. REDES ELECTRICAS

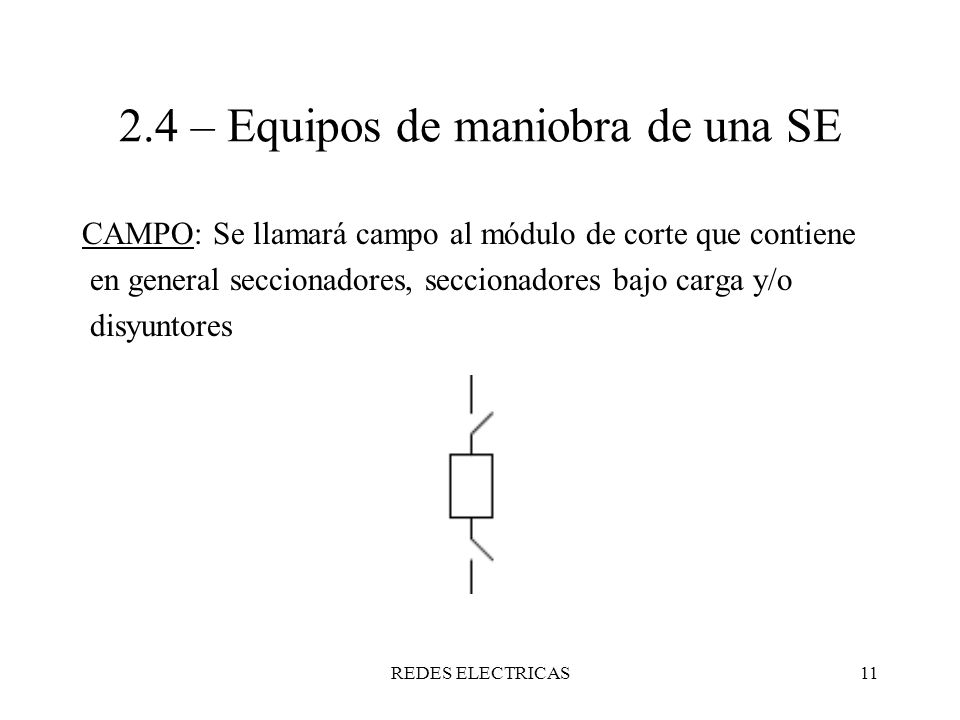

11 2.4 – Equipos de maniobra de una SE
CAMPO: Se llamará campo al módulo de corte que contiene en general seccionadores, seccionadores bajo carga y/o disyuntores REDES ELECTRICAS

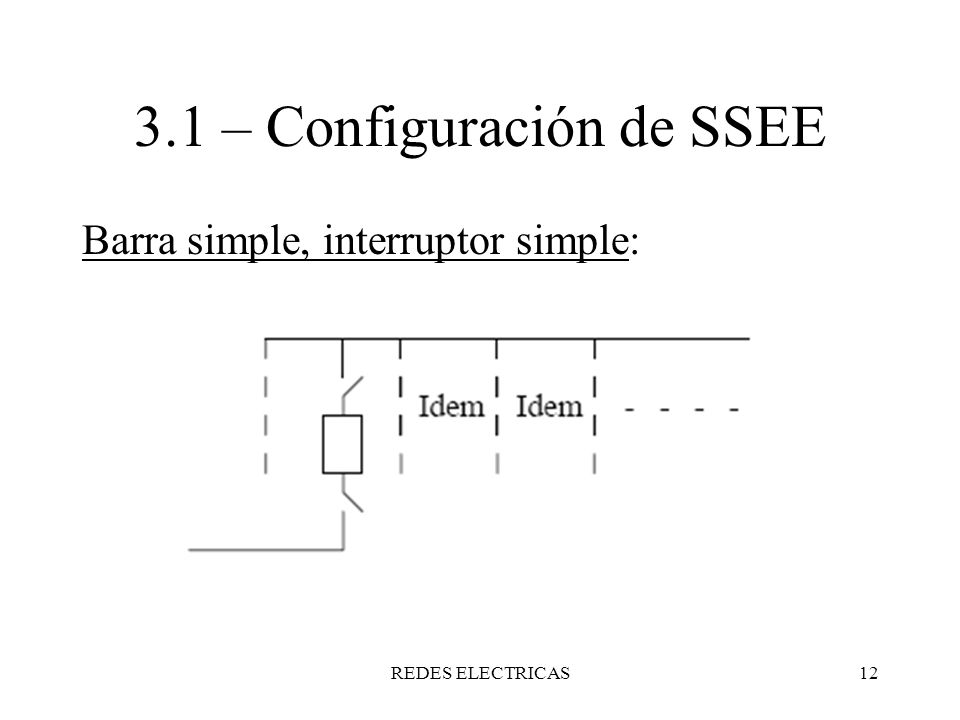

12 3.1 – Configuración de SSEE
Barra simple, interruptor simple: REDES ELECTRICAS

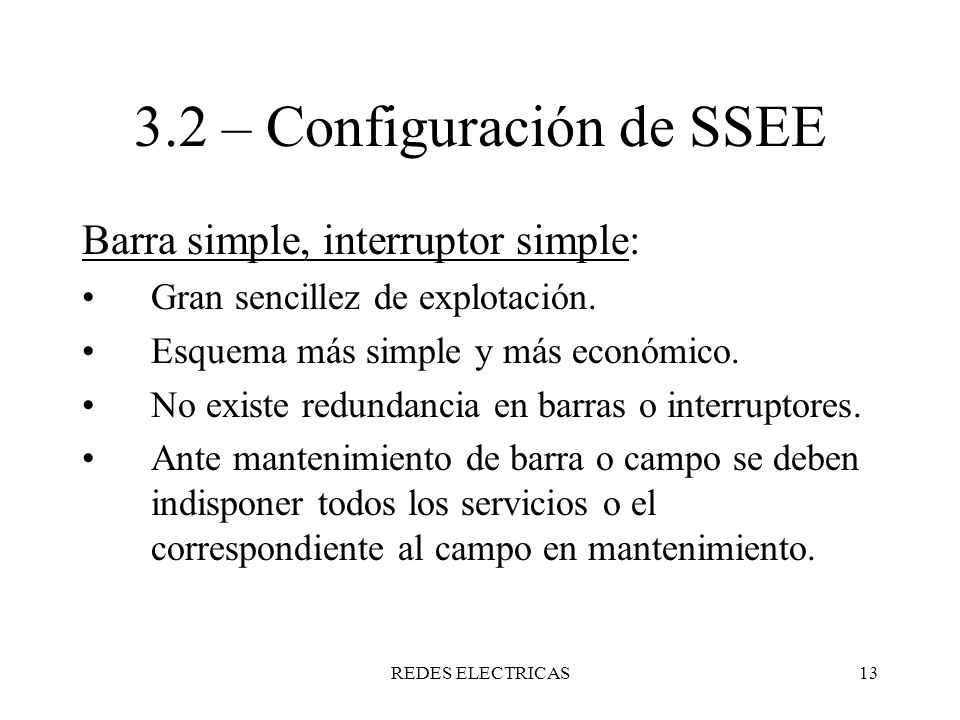

13 3.2 – Configuración de SSEE
Barra simple, interruptor simple: Gran sencillez de explotación. Esquema más simple y más económico. No existe redundancia en barras o interruptores. Ante mantenimiento de barra o campo se deben indisponer todos los servicios o el correspondiente al campo en mantenimiento. REDES ELECTRICAS

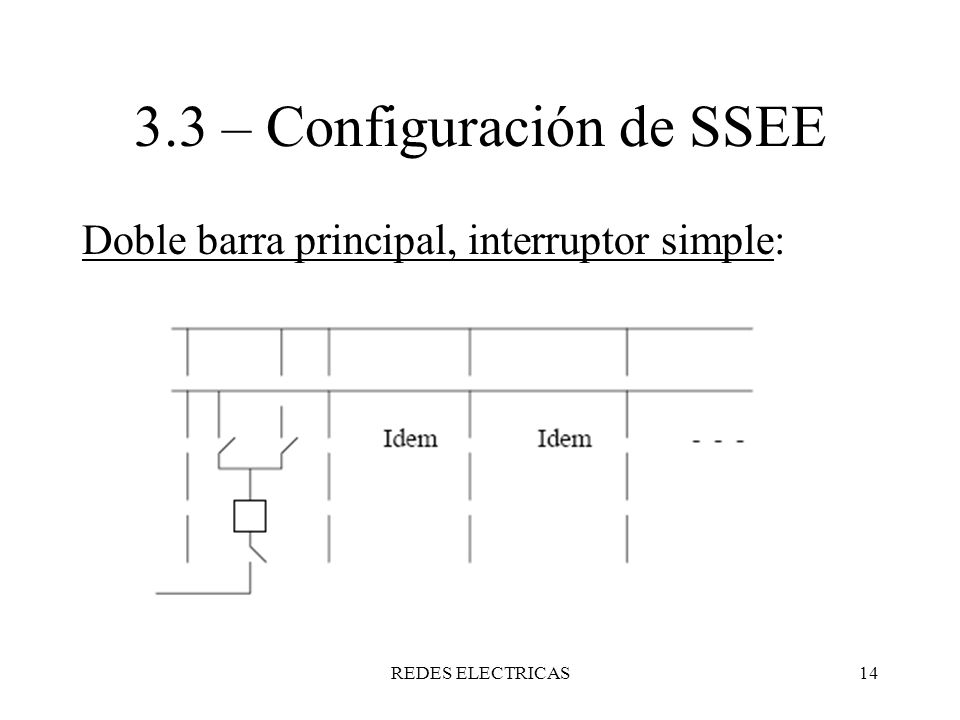

14 3.3 – Configuración de SSEE
Doble barra principal, interruptor simple: REDES ELECTRICAS

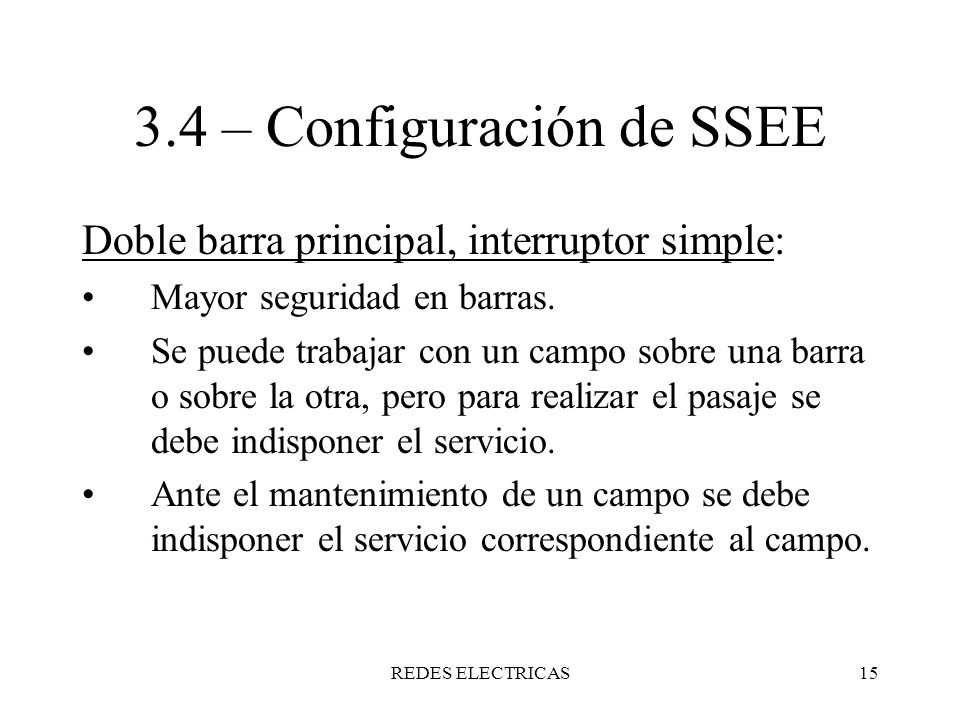

15 3.4 – Configuración de SSEE
Doble barra principal, interruptor simple: Mayor seguridad en barras. Se puede trabajar con un campo sobre una barra o sobre la otra, pero para realizar el pasaje se debe indisponer el servicio. Ante el mantenimiento de un campo se debe indisponer el servicio correspondiente al campo. REDES ELECTRICAS

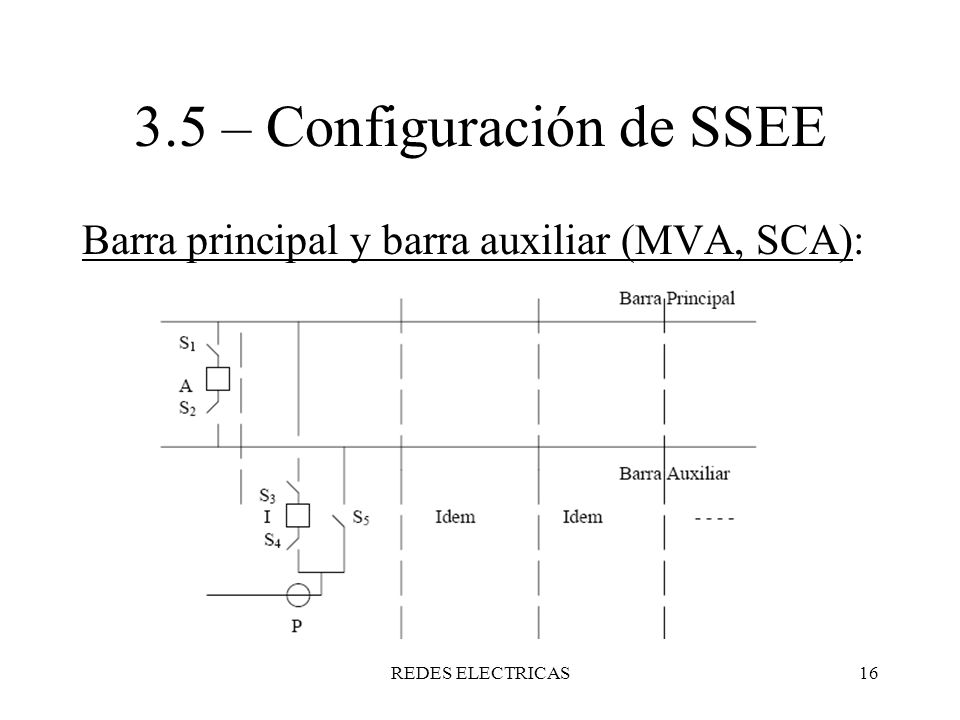

16 3.5 – Configuración de SSEE
Barra principal y barra auxiliar (MVA, SCA): REDES ELECTRICAS

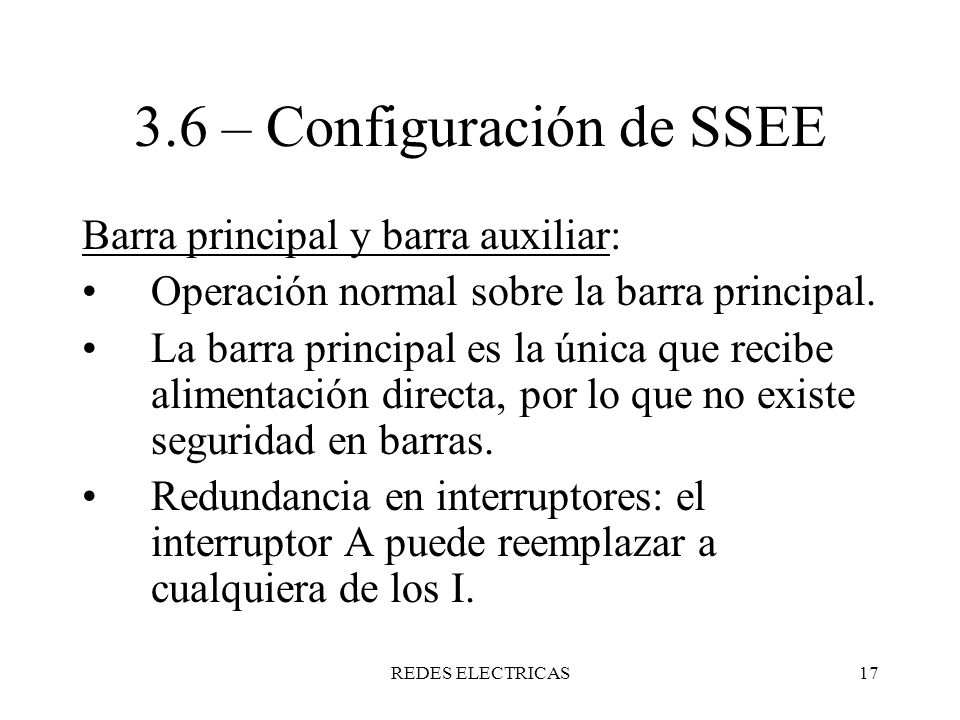

17 3.6 – Configuración de SSEE
Barra principal y barra auxiliar: Operación normal sobre la barra principal. La barra principal es la única que recibe alimentación directa, por lo que no existe seguridad en barras. Redundancia en interruptores: el interruptor A puede reemplazar a cualquiera de los I. REDES ELECTRICAS

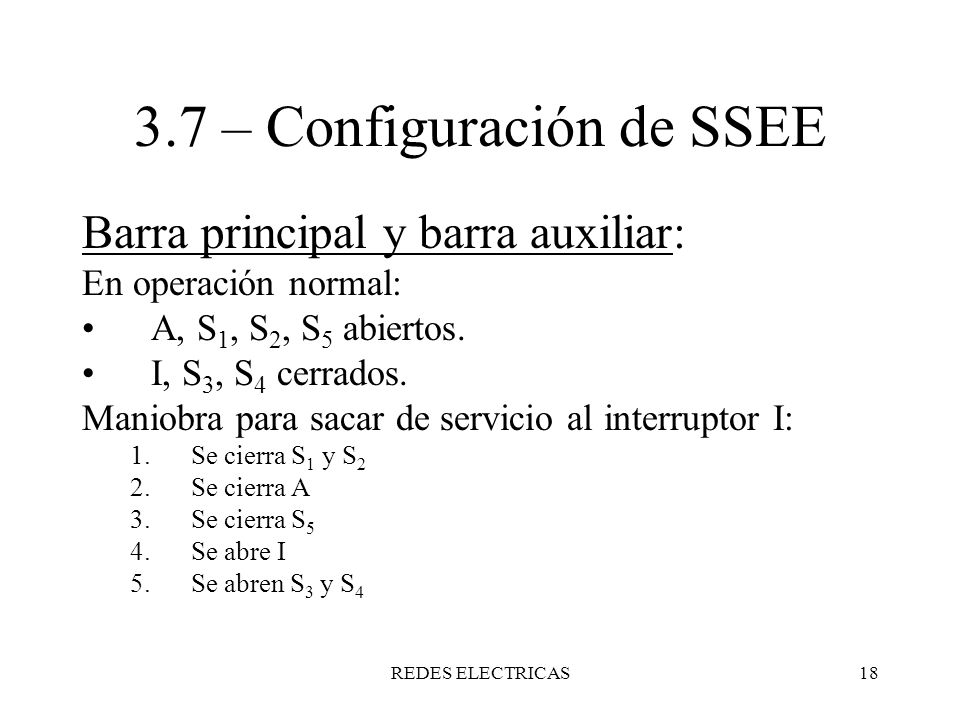

18 3.7 – Configuración de SSEE
Barra principal y barra auxiliar: En operación normal: A, S1, S2, S5 abiertos. I, S3, S4 cerrados. Maniobra para sacar de servicio al interruptor I: Se cierra S1 y S2 Se cierra A Se cierra S5 Se abre I Se abren S3 y S4 REDES ELECTRICAS

19 3.9 – Configuración de SSEE
Barra principal y barra auxiliar: Problema: Transferencia de protecciones. REDES ELECTRICAS

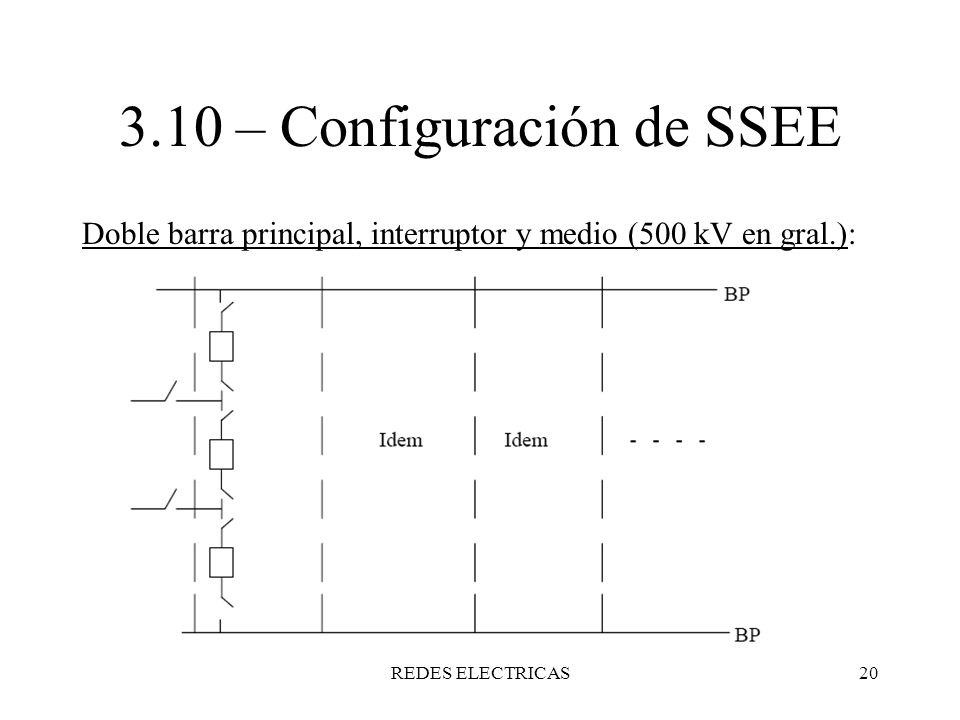

20 3.10 – Configuración de SSEE
Doble barra principal, interruptor y medio (500 kV en gral.): REDES ELECTRICAS

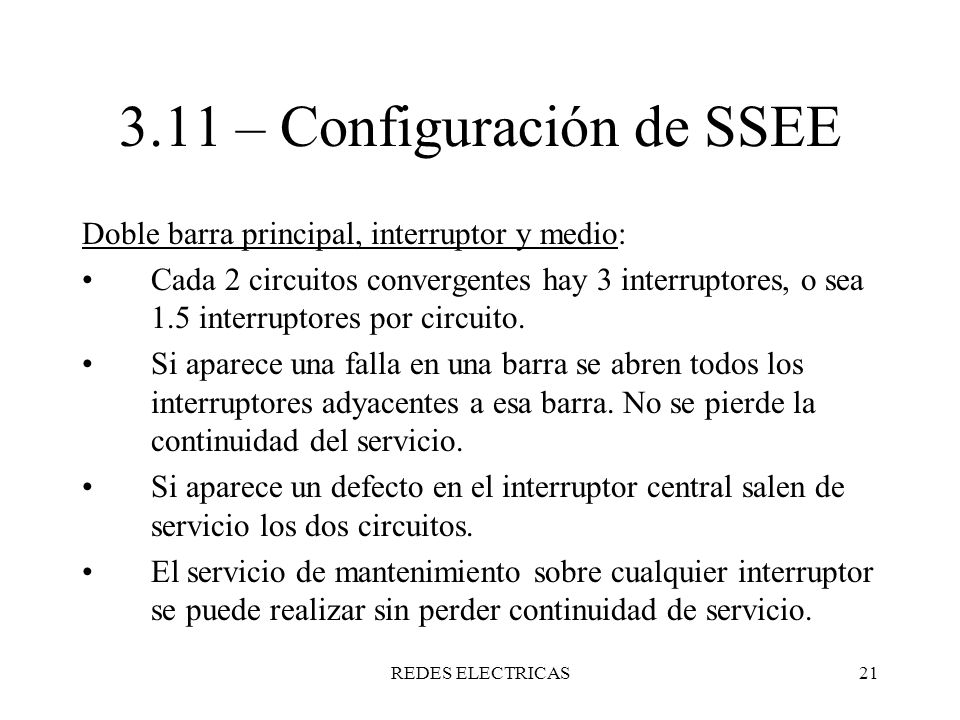

21 3.11 – Configuración de SSEE
Doble barra principal, interruptor y medio: Cada 2 circuitos convergentes hay 3 interruptores, o sea 1.5 interruptores por circuito. Si aparece una falla en una barra se abren todos los interruptores adyacentes a esa barra. No se pierde la continuidad del servicio. Si aparece un defecto en el interruptor central salen de servicio los dos circuitos. El servicio de mantenimiento sobre cualquier interruptor se puede realizar sin perder continuidad de servicio. REDES ELECTRICAS

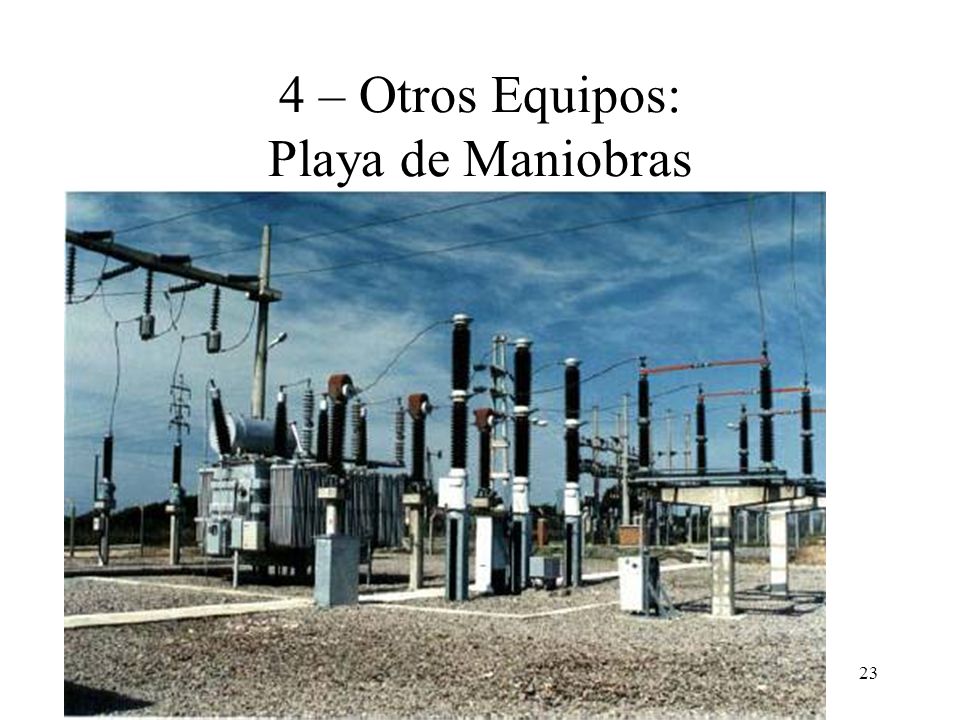

22 4 – Otros Equipos: Playa de Maniobras
REDES ELECTRICAS

23 4 – Otros Equipos: Playa de Maniobras
REDES ELECTRICAS

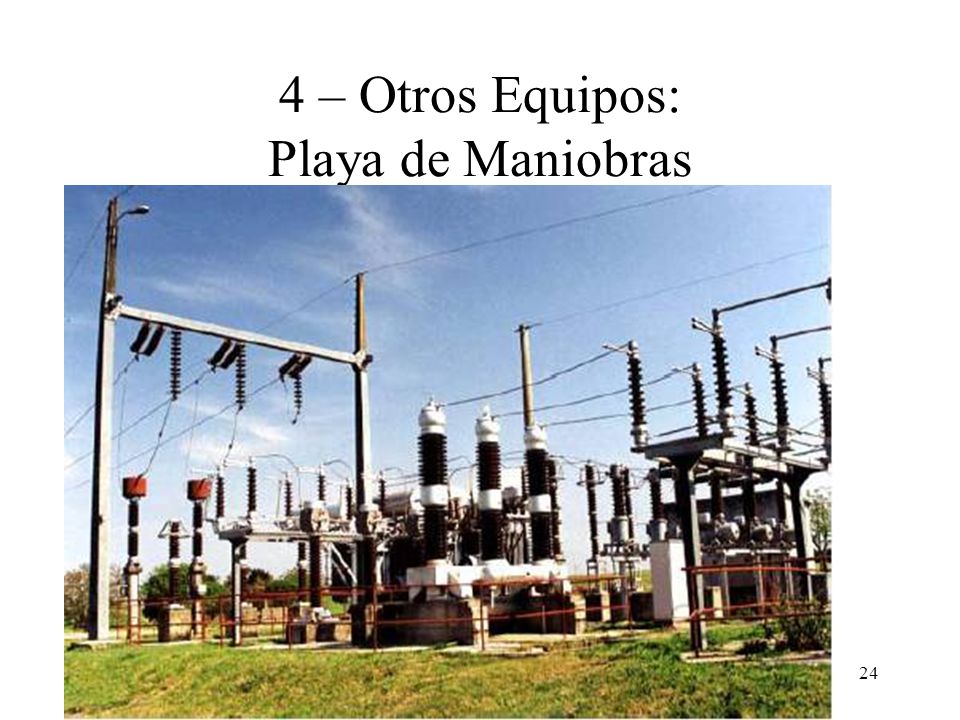

24 4 – Otros Equipos: Playa de Maniobras
REDES ELECTRICAS

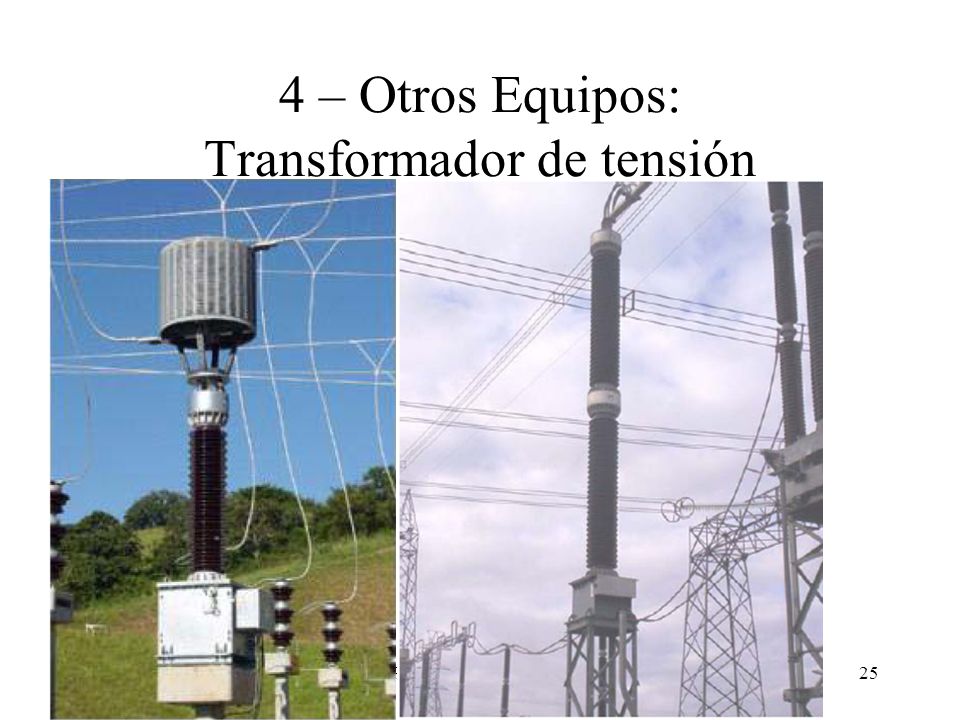

25 4 – Otros Equipos: Transformador de tensión
REDES ELECTRICAS

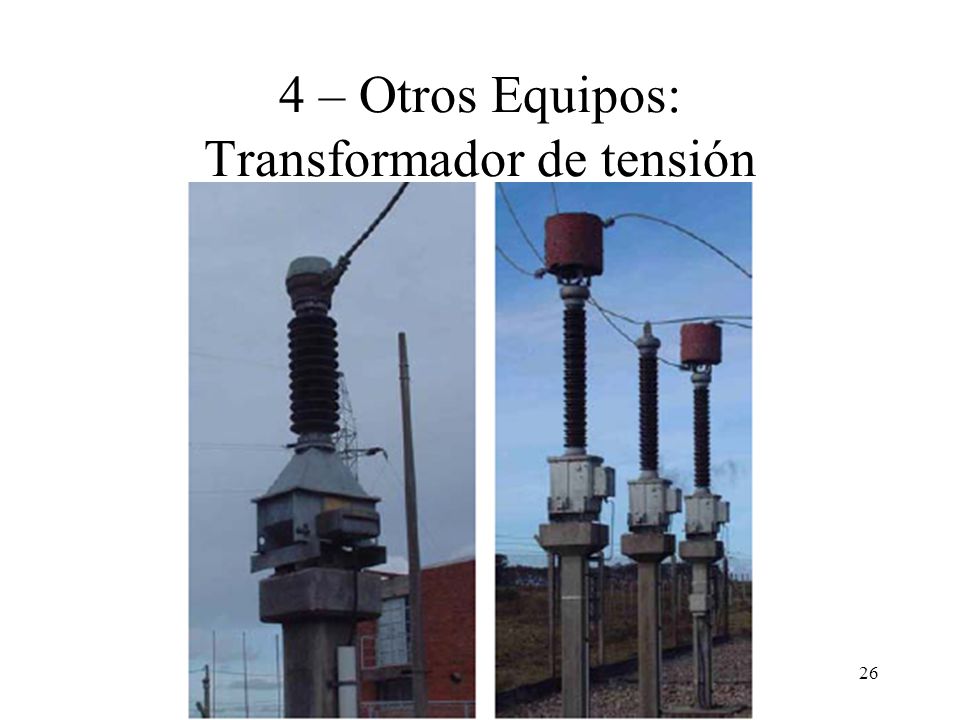

26 4 – Otros Equipos: Transformador de tensión
REDES ELECTRICAS

27 4 – Otros Equipos: Transformador de tensión
REDES ELECTRICAS

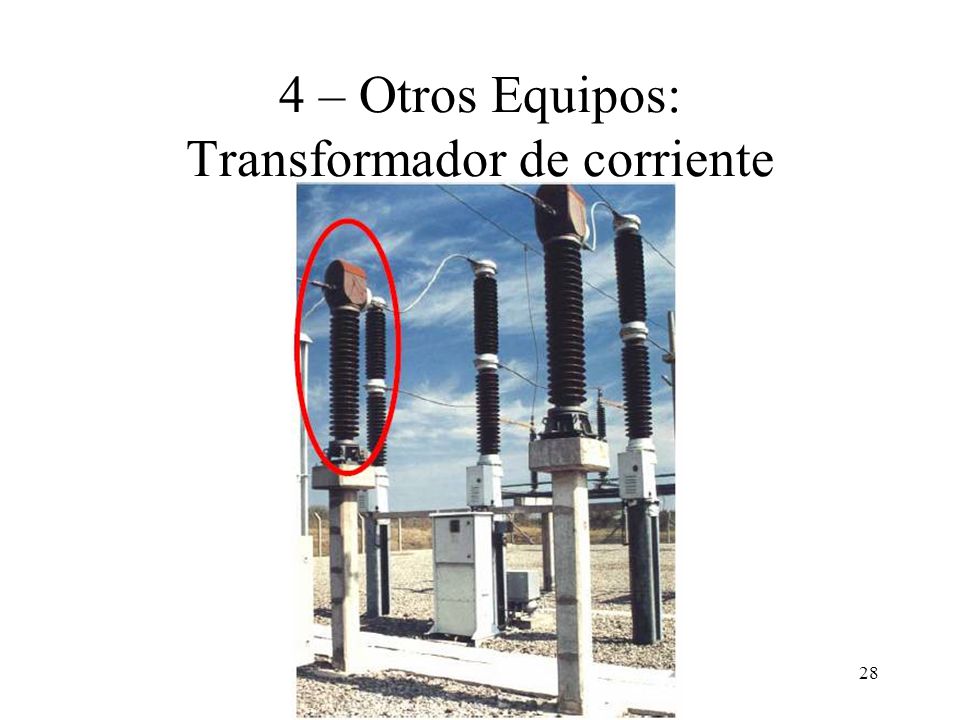

28 4 – Otros Equipos: Transformador de corriente
REDES ELECTRICAS

29 4 – Otros Equipos: Transformador de corriente
REDES ELECTRICAS

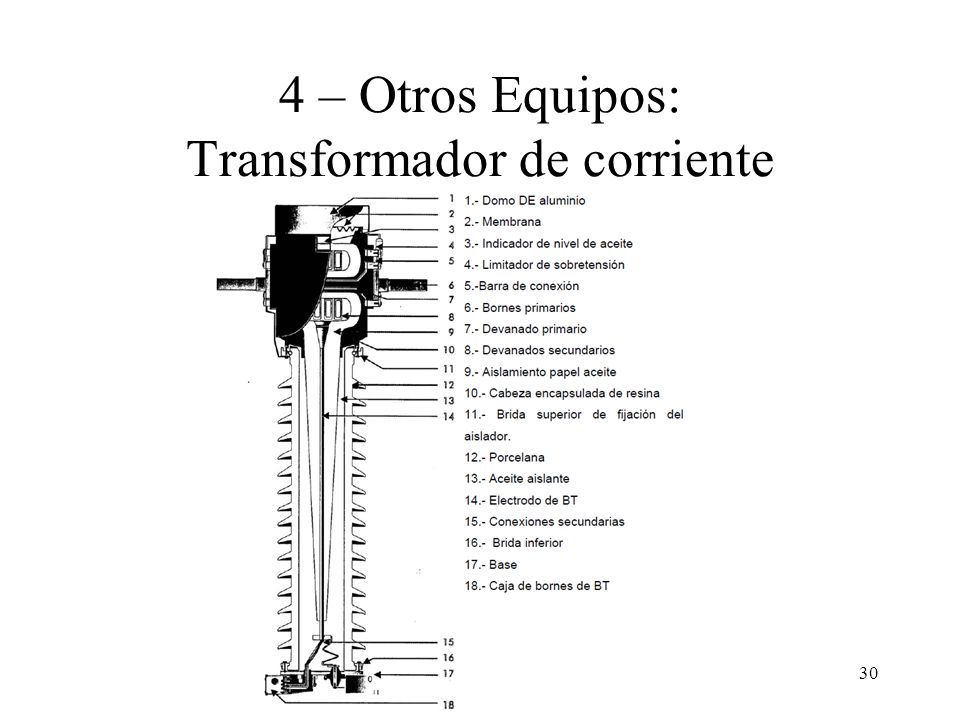

30 4 – Otros Equipos: Transformador de corriente
REDES ELECTRICAS

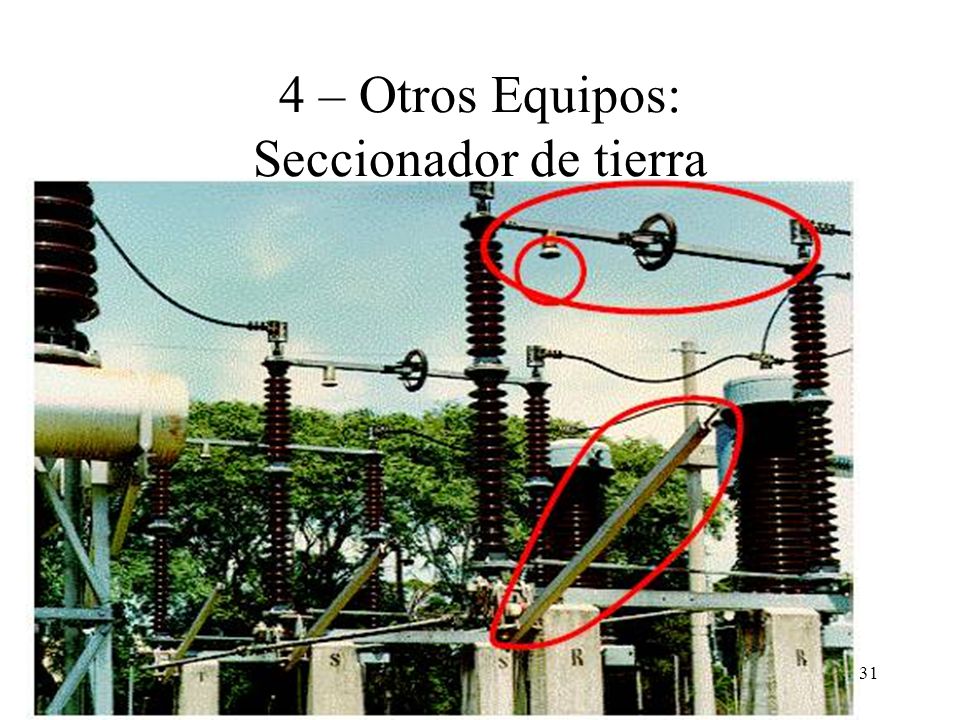

31 4 – Otros Equipos: Seccionador de tierra
REDES ELECTRICAS

32 4 – Otros Equipos: Descargador
REDES ELECTRICAS
