Subestaciones REDES ELECTRICAS 2008
2
Contenido Generalidades Equipos de una SE Configuración de SSEE
Seccionador Seccionador bajo carga Disyuntor o Interruptor Configuración de SSEE Barra simple, interruptor simple Doble barra principal, interruptor simple Barra principal y barra auxiliar Doble barra principal, interruptor y medio REDES ELECTRICAS 2008
3
1.1 - Generalidades Las subestaciones son los nudos del sistema.
En general son de transformación: 2 niveles de tensión. También pueden ser un simple puesto de conexión: nivel de tensión único. REDES ELECTRICAS 2008
4
2.1 – Equipos de una SE Sólo veremos elementos de corte:

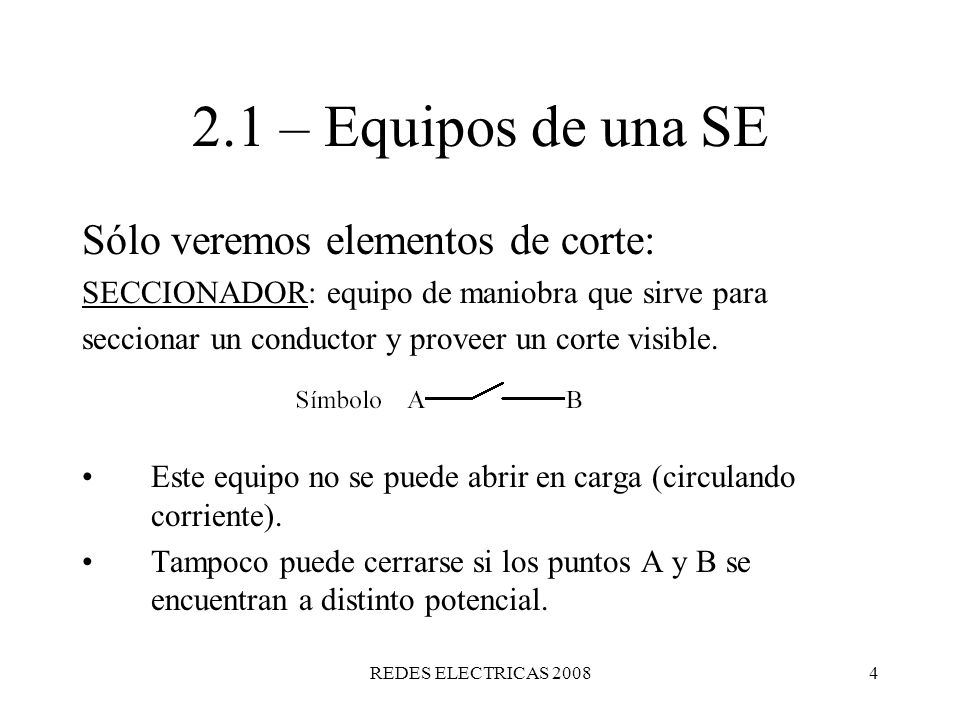

SECCIONADOR: equipo de maniobra que sirve para seccionar un conductor y proveer un corte visible. Este equipo no se puede abrir en carga (circulando corriente). Tampoco puede cerrarse si los puntos A y B se encuentran a distinto potencial. REDES ELECTRICAS 2008
5
2.2 – Equipos de una SE SECCIONADOR BAJO CARGA: equipo de maniobra en
carga en condiciones de carga nominal. Este equipo puede abrir o cerrar cuando por el circula la corriente nominal. (No puede abrir corrientes de cortocircuito). REDES ELECTRICAS 2008
6
2.3 – Equipos de una SE DISYUNTOR O INTERRUPTOR: equipo de maniobra en
carga que puede cortar o establecer corrientes mucho mayores que la nominal. Los disyuntores están comandados por relés de protección, que son los que vigilan de la red. Al ocurrir un cortocircuito, los relés de protección son los que envían la orden de apertura al disyuntor. REDES ELECTRICAS 2008
7

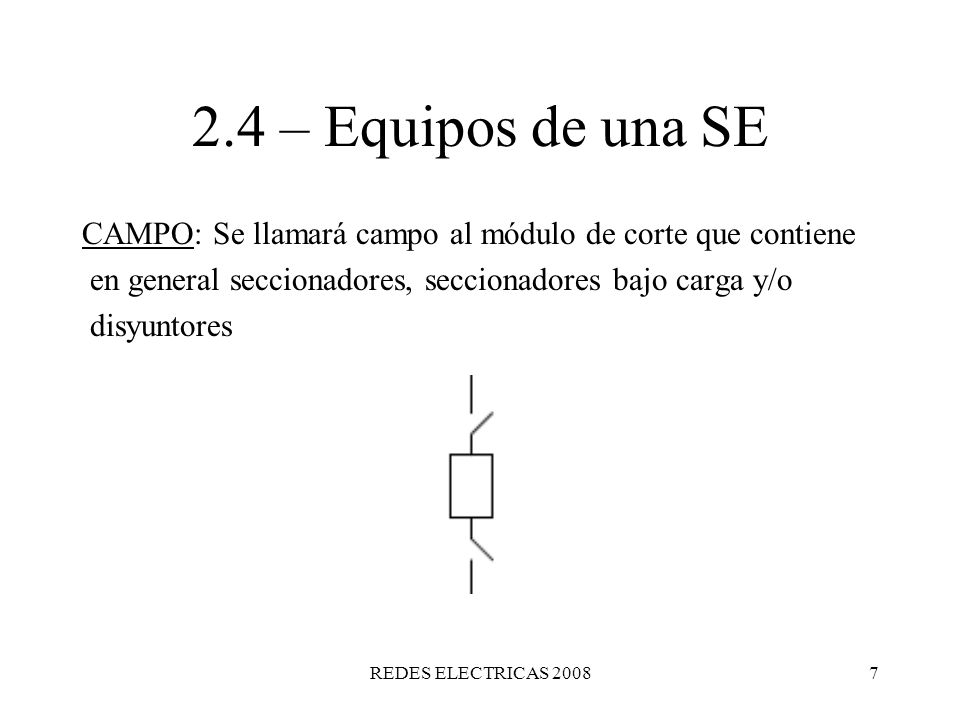

2.4 – Equipos de una SE CAMPO: Se llamará campo al módulo de corte que contiene en general seccionadores, seccionadores bajo carga y/o disyuntores REDES ELECTRICAS 2008
8
3.1 – Configuración de SSEE
Barra simple, interruptor simple: REDES ELECTRICAS 2008
9
3.2 – Configuración de SSEE
Barra simple, interruptor simple: Gran sencillez de explotación. Esquema más simple y más económico. No existe redundancia en barras o interruptores. Ante mantenimiento de barra o campo se deben indisponer todos los servicios o el correspondiente al campo en mantenimiento. REDES ELECTRICAS 2008
10
3.3 – Configuración de SSEE
Doble barra principal, interruptor simple: REDES ELECTRICAS 2008
11
3.4 – Configuración de SSEE
Doble barra principal, interruptor simple: Mayor seguridad en barras. Se puede trabajar con un campo sobre una barra o sobre la otra, pero para realizar el pasaje se debe indisponer el servicio. Ante el mantenimiento de un campo se debe indisponer el servicio correspondiente al campo. REDES ELECTRICAS 2008
12
3.5 – Configuración de SSEE
Barra principal y barra auxiliar: REDES ELECTRICAS 2008
13
3.6 – Configuración de SSEE
Barra principal y barra auxiliar: Operación normal sobre la barra principal. La barra principal es la única que recibe alimentación directa, por lo que no existe seguridad en barras. Redundancia en interruptores: el interruptor A puede reemplazar a cualquiera de los I. REDES ELECTRICAS 2008
14
3.7 – Configuración de SSEE

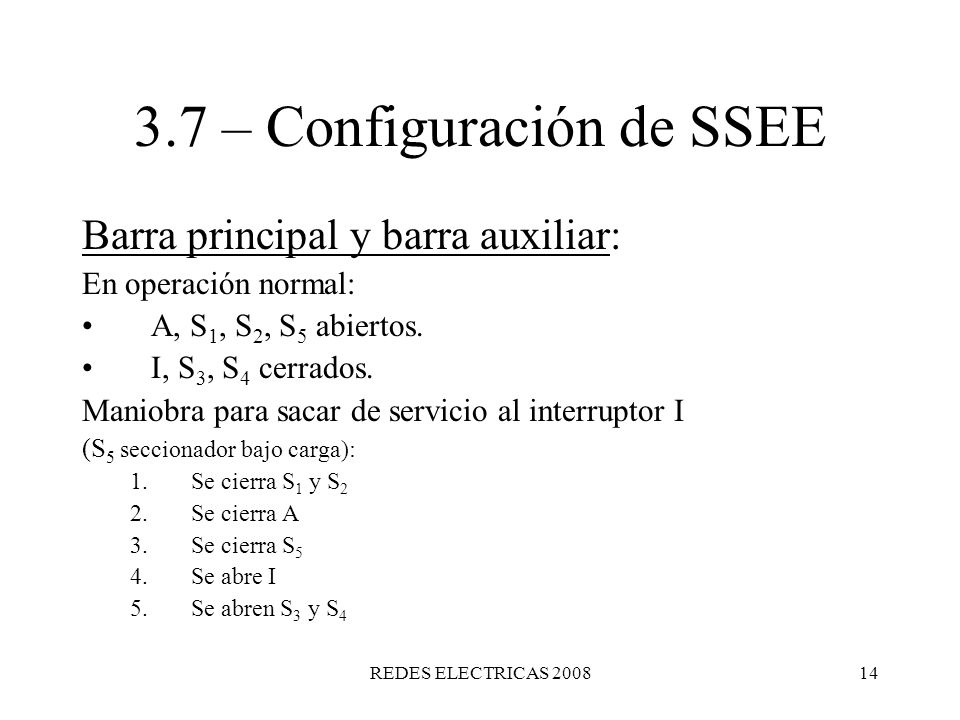

Barra principal y barra auxiliar: En operación normal: A, S1, S2, S5 abiertos. I, S3, S4 cerrados. Maniobra para sacar de servicio al interruptor I (S5 seccionador bajo carga): Se cierra S1 y S2 Se cierra A Se cierra S5 Se abre I Se abren S3 y S4 REDES ELECTRICAS 2008
15
3.8 – Configuración de SSEE

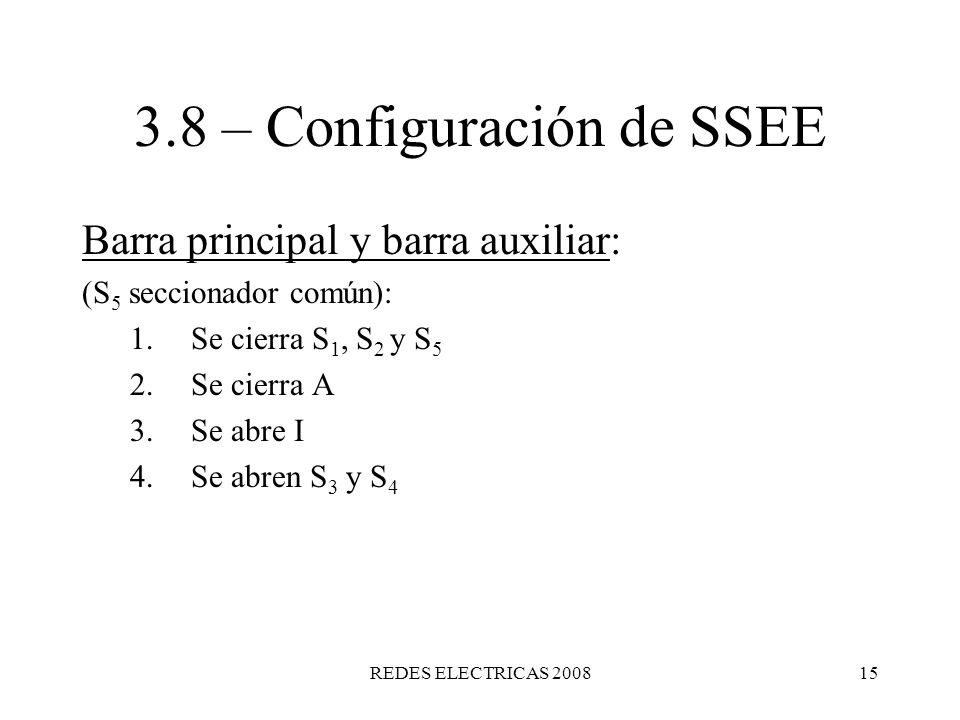

Barra principal y barra auxiliar: (S5 seccionador común): Se cierra S1, S2 y S5 Se cierra A Se abre I Se abren S3 y S4 REDES ELECTRICAS 2008
16
3.9 – Configuración de SSEE
Barra principal y barra auxiliar: Problema: Transferencia de protecciones. REDES ELECTRICAS 2008
17
3.10 – Configuración de SSEE
Doble barra principal, interruptor y medio: REDES ELECTRICAS 2008
18
3.11 – Configuración de SSEE
Doble barra principal, interruptor y medio: Cada 2 circuitos convergentes hay 3 interruptores, o sea 1.5 interruptores por circuito. Si aparece una falla en una barra se abren todos los interruptores adyacentes a esa barra. No se pierde la continuidad del servicio. Si aparece un defecto en el interruptor central salen de servicio los dos circuitos. El servicio de mantenimiento sobre cualquier interruptor se puede realizar sin perder continuidad de servicio. REDES ELECTRICAS 2008
