2 Secuencia de transmisión vía Fibra Óptica

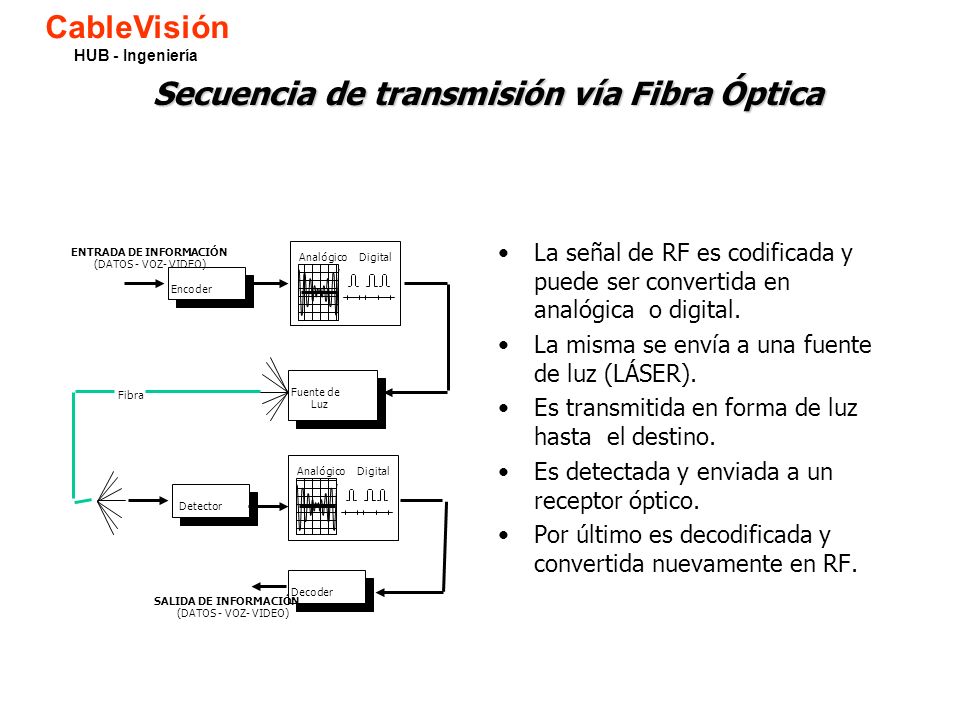

CableVisión HUB - Ingeniería Secuencia de transmisión vía Fibra Óptica La señal de RF es codificada y puede ser convertida en analógica o digital. La misma se envía a una fuente de luz (LÁSER). Es transmitida en forma de luz hasta el destino. Es detectada y enviada a un receptor óptico. Por último es decodificada y convertida nuevamente en RF. Analógico Digital Encoder Decoder Fuente de Luz Detector Fibra ENTRADA DE INFORMACIÓN (DATOS - VOZ- VIDEO) SALIDA DE INFORMACIÓN

3 CableVisión INFO DIRECTA / DIGITAL 50 TO 750 MHz. INFO RETORNO DIGITAL

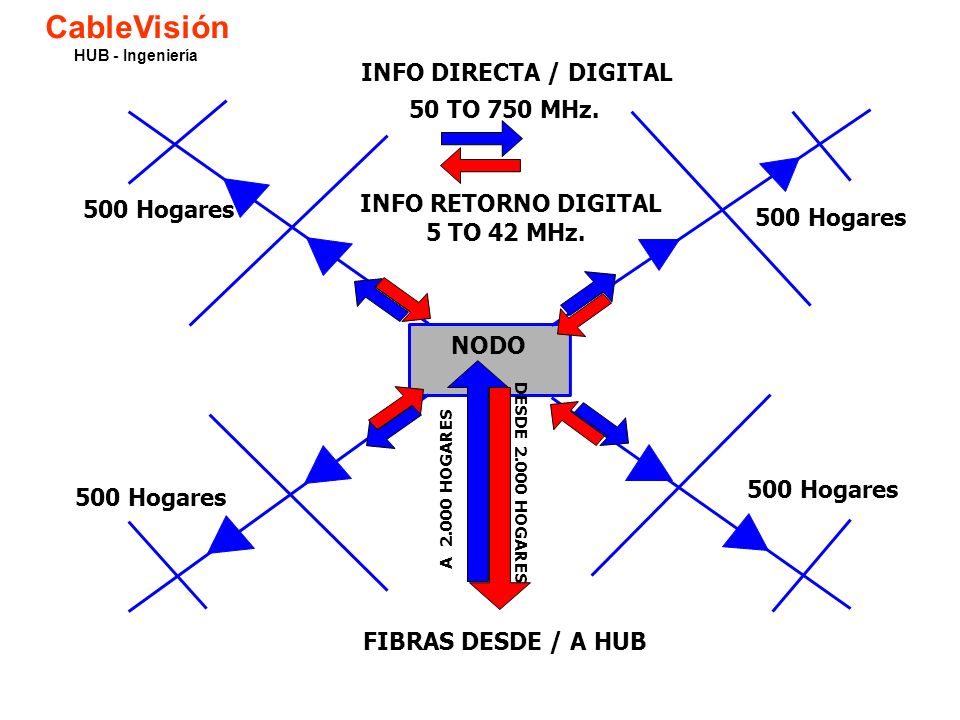

HUB - Ingeniería INFO DIRECTA / DIGITAL 50 TO 750 MHz. 500 Hogares INFO RETORNO DIGITAL 500 Hogares 5 TO 42 MHz. NODO DESDE HOGARES 500 Hogares 500 Hogares A HOGARES FIBRAS DESDE / A HUB

4 Arquitectura de una fibra (BROADBAND)

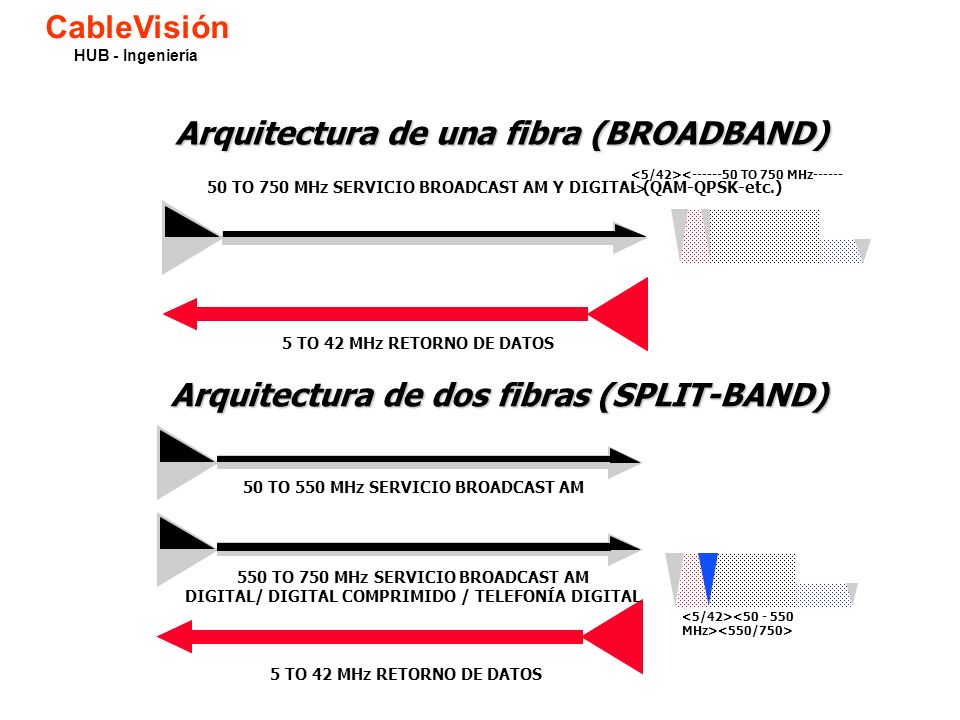

CableVisión HUB - Ingeniería Arquitectura de una fibra (BROADBAND) <5/42>< TO 750 MHz > 50 TO 750 MHz SERVICIO BROADCAST AM Y DIGITAL (QAM-QPSK-etc.) 5 TO 42 MHz RETORNO DE DATOS Arquitectura de dos fibras (SPLIT-BAND) 50 TO 550 MHz SERVICIO BROADCAST AM <5/42>< MHz><550/750> 550 TO 750 MHz SERVICIO BROADCAST AM DIGITAL/ DIGITAL COMPRIMIDO / TELEFONÍA DIGITAL 5 TO 42 MHz RETORNO DE DATOS

5 HFC Spectrum Hybrid Fiber Coax

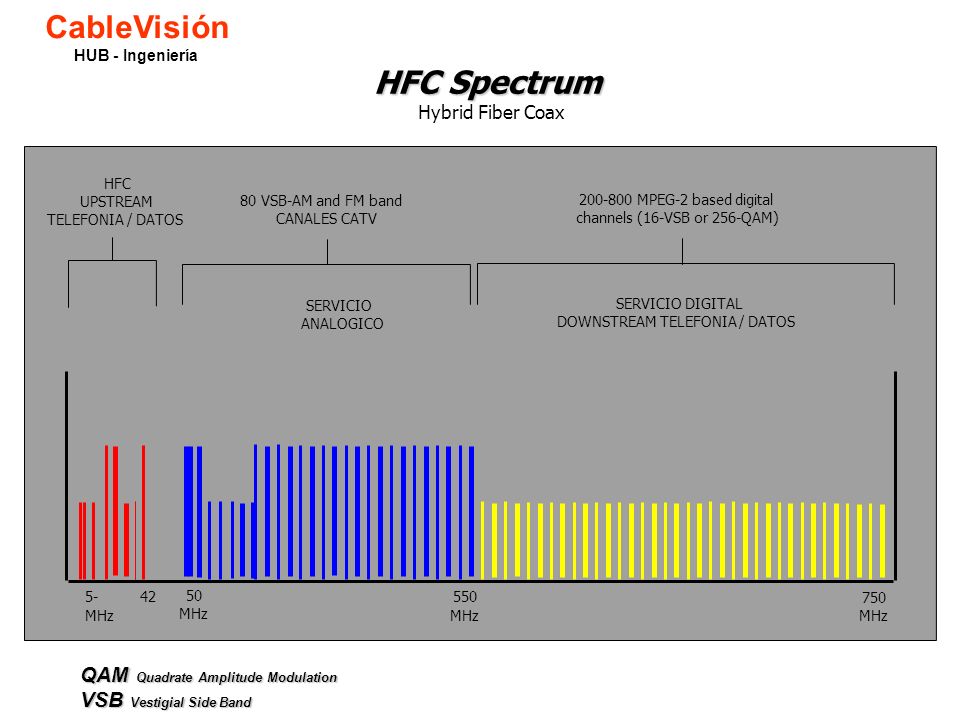

CableVisión HUB - Ingeniería HFC Spectrum Hybrid Fiber Coax HFC UPSTREAM 80 VSB-AM and FM band MPEG-2 based digital TELEFONIA / DATOS CANALES CATV channels (16-VSB or 256-QAM) SERVICIO SERVICIO DIGITAL ANALOGICO DOWNSTREAM TELEFONIA / DATOS 50 550 750 MHz MHz MHz MHz QAM Quadrate Amplitude Modulation VSB Vestigial Side Band

6 Interactividad CATV / Datos

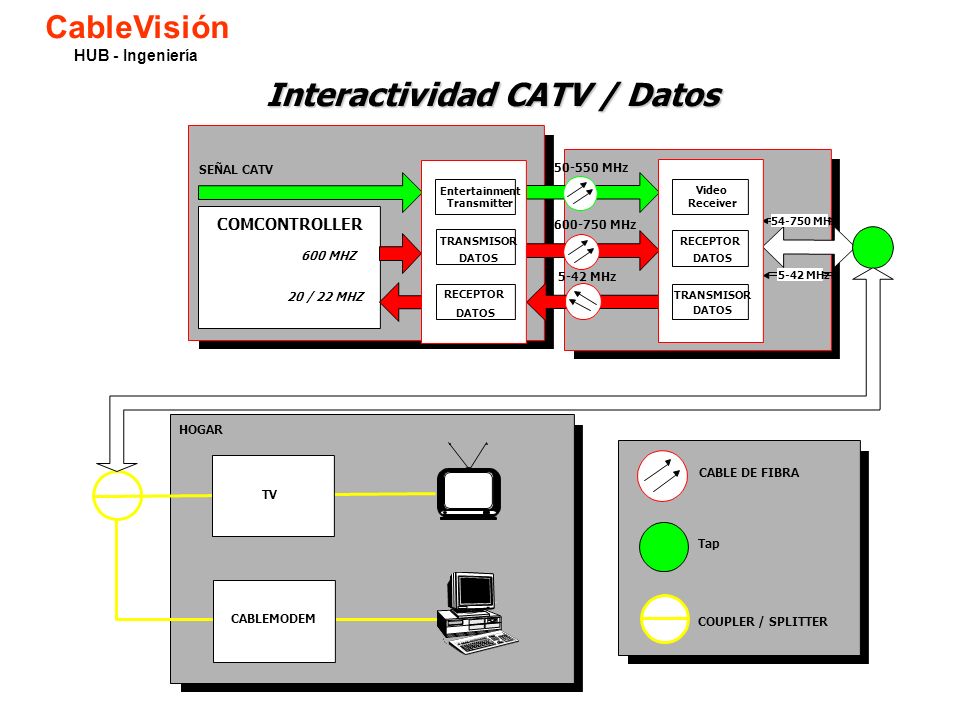

CableVisión HUB - Ingeniería Interactividad CATV / Datos SEÑAL CATV MHz Entertainment Video Transmitter Receiver COMCONTROLLER MHz MHz TRANSMISOR RECEPTOR 600 MHZ DATOS DATOS 5-42 MHz 5-42 MHz 20 / 22 MHZ RECEPTOR TRANSMISOR DATOS DATOS HOGAR CABLE DE FIBRA TV Tap CABLEMODEM COUPLER / SPLITTER

7 Secuencia de la señal dentro del HUB

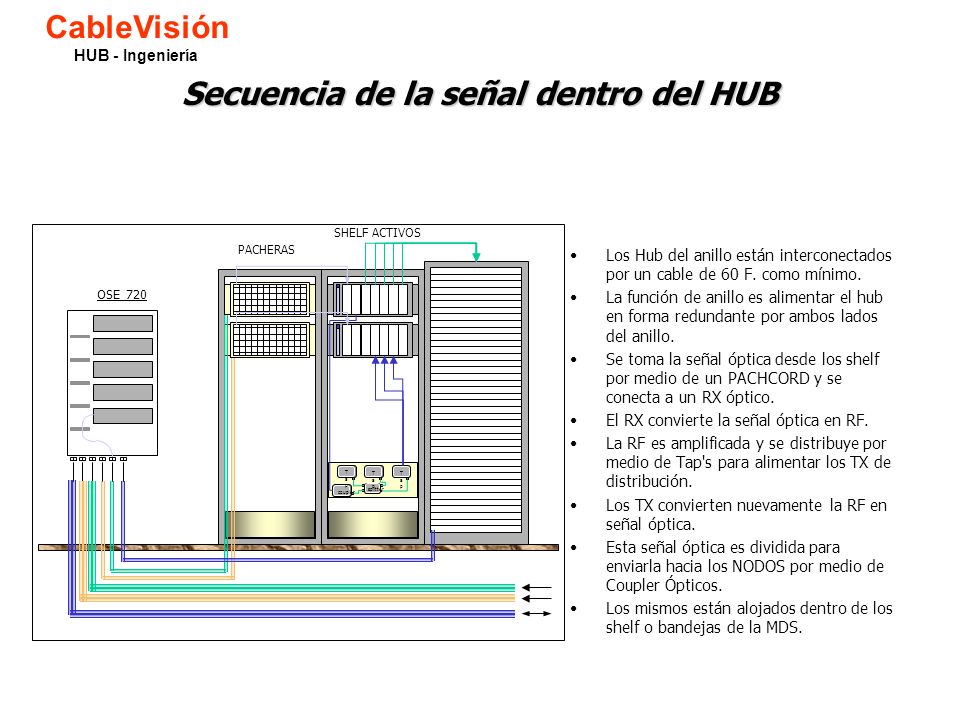

CableVisión HUB - Ingeniería Secuencia de la señal dentro del HUB splitter coupler Tap OSE 720 SHELF ACTIVOS PACHERAS Los Hub del anillo están interconectados por un cable de 60 F. como mínimo. La función de anillo es alimentar el hub en forma redundante por ambos lados del anillo. Se toma la señal óptica desde los shelf por medio de un PACHCORD y se conecta a un RX óptico. El RX convierte la señal óptica en RF. La RF es amplificada y se distribuye por medio de Tap's para alimentar los TX de distribución. Los TX convierten nuevamente la RF en señal óptica. Esta señal óptica es dividida para enviarla hacia los NODOS por medio de Coupler Ópticos. Los mismos están alojados dentro de los shelf o bandejas de la MDS.

8 Diagrama de distribución de RF EJEMPLO

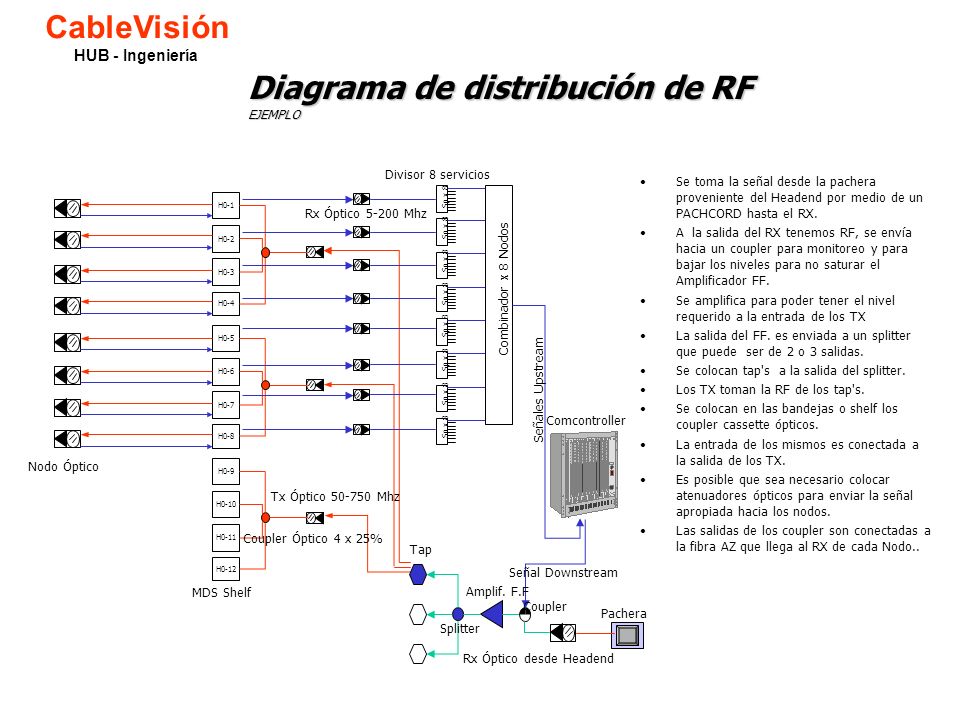

CableVisión HUB - Ingeniería Diagrama de distribución de RF EJEMPLO H0-1 H0-2 H0-4 H0-3 H0-5 H0-6 H0-7 H0-8 H0-9 H0-10 H0-11 H0-12 Combinador x 8 Nodos Sp x 8 Rx Óptico desde Headend Coupler Amplif. F.F Comcontroller Tap Splitter Tx Óptico Mhz Coupler Óptico 4 x 25% MDS Shelf Nodo Óptico Rx Óptico Mhz Señales Upstream Señal Downstream Divisor 8 servicios Pachera Se toma la señal desde la pachera proveniente del Headend por medio de un PACHCORD hasta el RX. A la salida del RX tenemos RF, se envía hacia un coupler para monitoreo y para bajar los niveles para no saturar el Amplificador FF. Se amplifica para poder tener el nivel requerido a la entrada de los TX La salida del FF. es enviada a un splitter que puede ser de 2 o 3 salidas. Se colocan tap's a la salida del splitter. Los TX toman la RF de los tap's. Se colocan en las bandejas o shelf los coupler cassette ópticos. La entrada de los mismos es conectada a la salida de los TX. Es posible que sea necesario colocar atenuadores ópticos para enviar la señal apropiada hacia los nodos. Las salidas de los coupler son conectadas a la fibra AZ que llega al RX de cada Nodo..

9 O.S.E ÓPTICAL SPLICE ENCLOUSURE

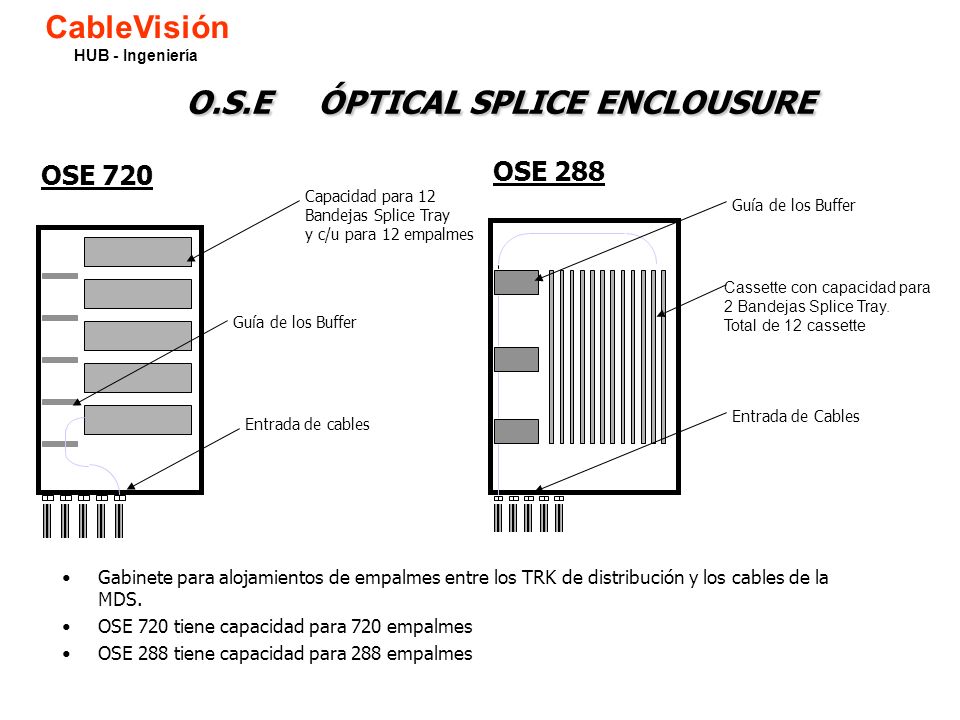

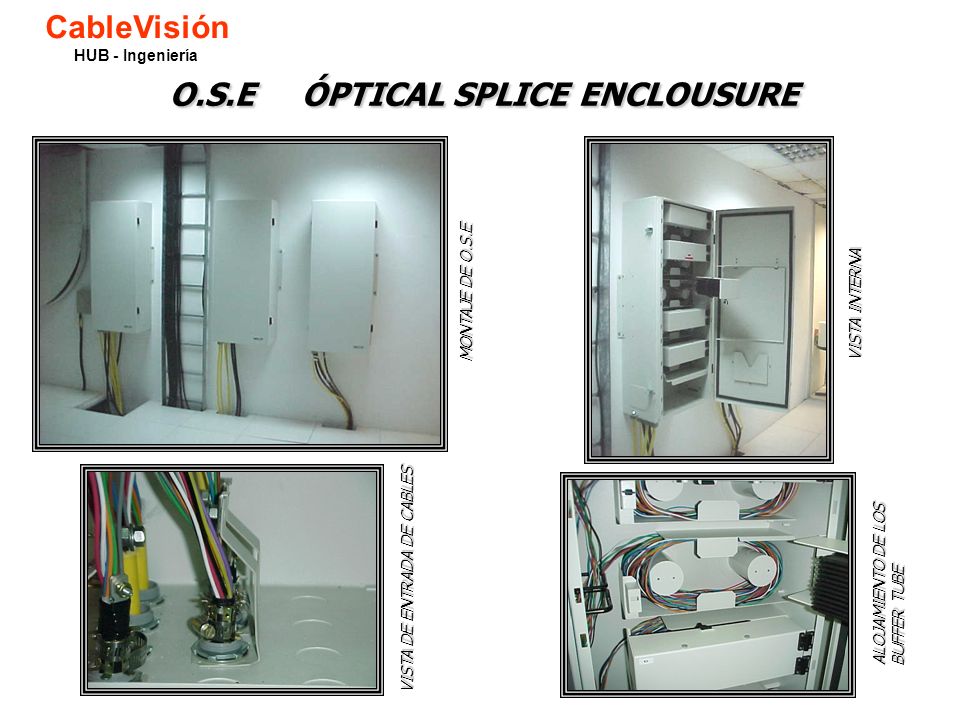

CableVisión HUB - Ingeniería O.S.E ÓPTICAL SPLICE ENCLOUSURE OSE 720 OSE 288 Capacidad para 12 Bandejas Splice Tray y c/u para 12 empalmes Guía de los Buffer Cassette con capacidad para 2 Bandejas Splice Tray. Total de 12 cassette Guía de los Buffer Entrada de Cables Entrada de cables Gabinete para alojamientos de empalmes entre los TRK de distribución y los cables de la MDS. OSE 720 tiene capacidad para 720 empalmes OSE 288 tiene capacidad para 288 empalmes

10 O.S.E ÓPTICAL SPLICE ENCLOUSURE
CableVisión HUB - Ingeniería O.S.E ÓPTICAL SPLICE ENCLOUSURE MONTAJE DE O.S.E VISTA INTERNA ALOJAMIENTO DE LOS BUFFER TUBE VISTA DE ENTRADA DE CABLES

11 CableVisión PASIVOS HUB - Ingeniería RACKS CON PACHERAS
COUPLER ÓPTICOS P/ SHELF

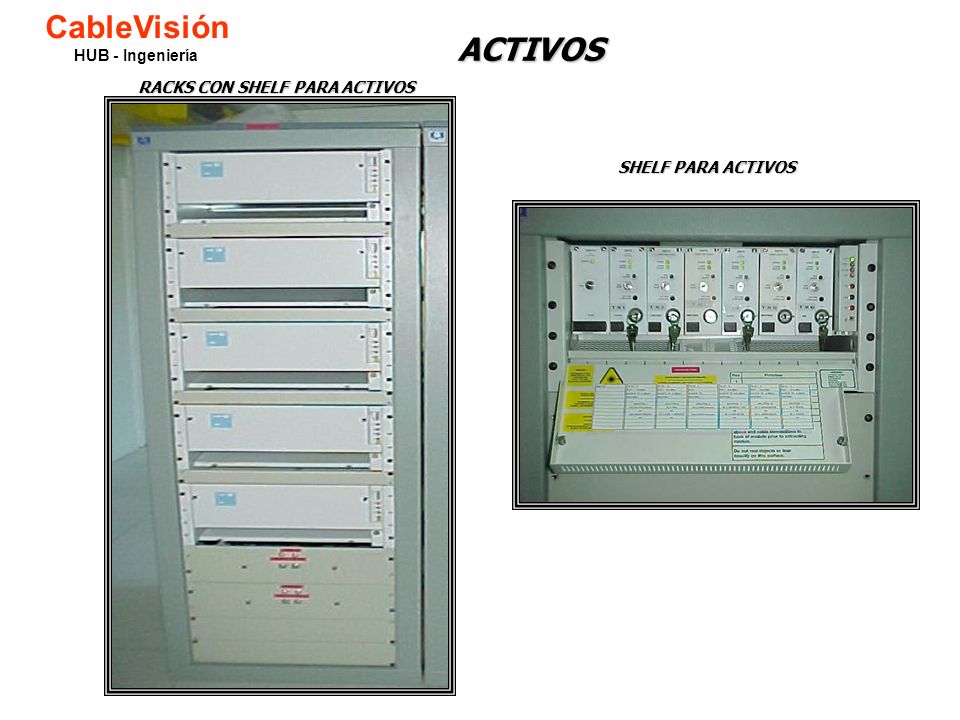

12 CableVisión ACTIVOS HUB - Ingeniería RACKS CON SHELF PARA ACTIVOS

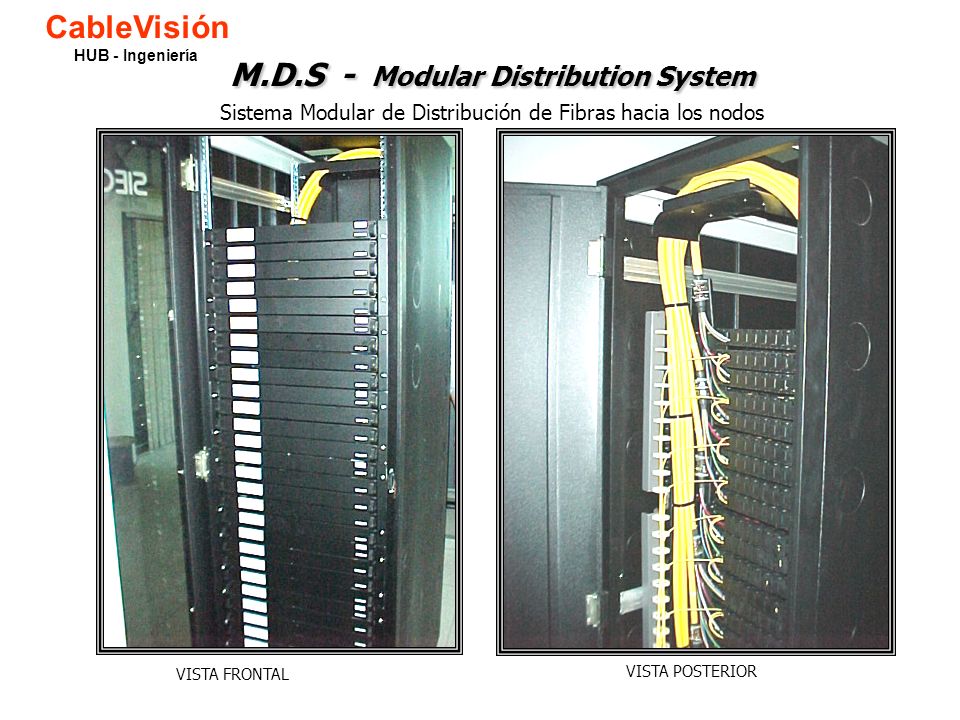

13 CableVisión HUB - Ingeniería M.D.S - Modular Distribution System Sistema Modular de Distribución de Fibras hacia los nodos VISTA FRONTAL VISTA POSTERIOR

14 CableVisión HUB - Ingeniería M.D.S - Modular Distribution System Sistema Modular de Distribución de Fibras hacia los nodos VISTA DE UN SHELF Y LA DISPOSICION DE LOS CONECTORES

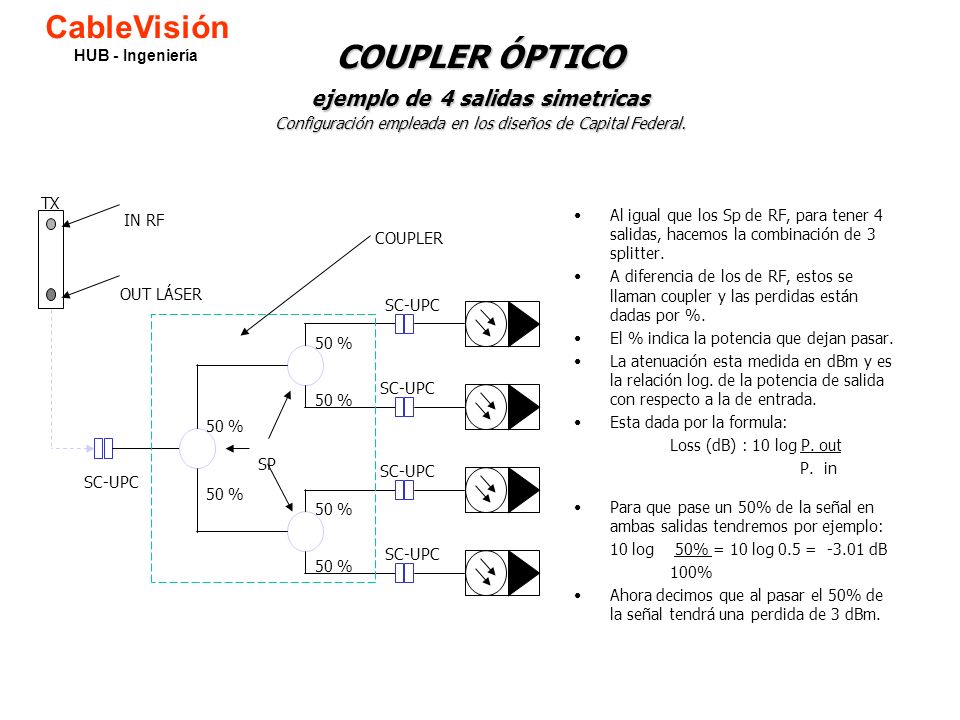

15 CableVisión HUB - Ingeniería COUPLER ÓPTICO ejemplo de 4 salidas simetricas Configuración empleada en los diseños de Capital Federal. TX IN RF OUT LÁSER 50 % SC-UPC COUPLER SP Al igual que los Sp de RF, para tener 4 salidas, hacemos la combinación de 3 splitter. A diferencia de los de RF, estos se llaman coupler y las perdidas están dadas por %. El % indica la potencia que dejan pasar. La atenuación esta medida en dBm y es la relación log. de la potencia de salida con respecto a la de entrada. Esta dada por la formula: Loss (dB) : 10 log P. out P. in Para que pase un 50% de la señal en ambas salidas tendremos por ejemplo: 10 log 50% = 10 log 0.5 = dB 100% Ahora decimos que al pasar el 50% de la señal tendrá una perdida de 3 dBm.

16 Tabla de perdidas de Potencia Óptica

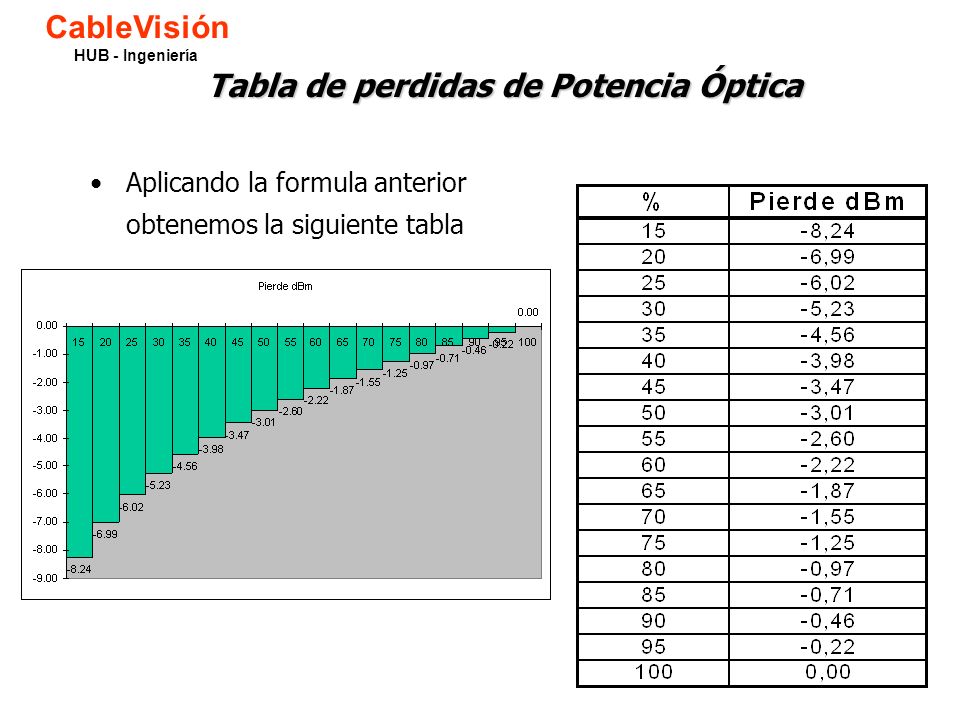

CableVisión HUB - Ingeniería Tabla de perdidas de Potencia Óptica Aplicando la formula anterior obtenemos la siguiente tabla

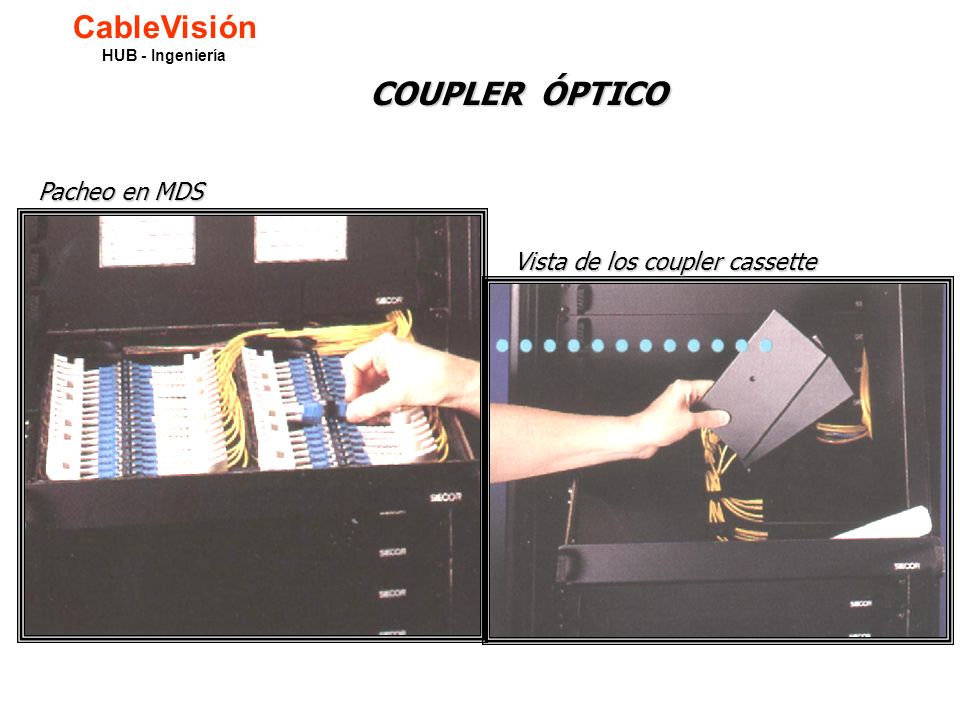

17 CableVisión COUPLER ÓPTICO Pacheo en MDS Vista de los coupler cassette
HUB - Ingeniería COUPLER ÓPTICO Pacheo en MDS Vista de los coupler cassette

18 ARQUITECTURA DE UNA FIBRA (BROADBAND) Conceptos para equipos Texscan

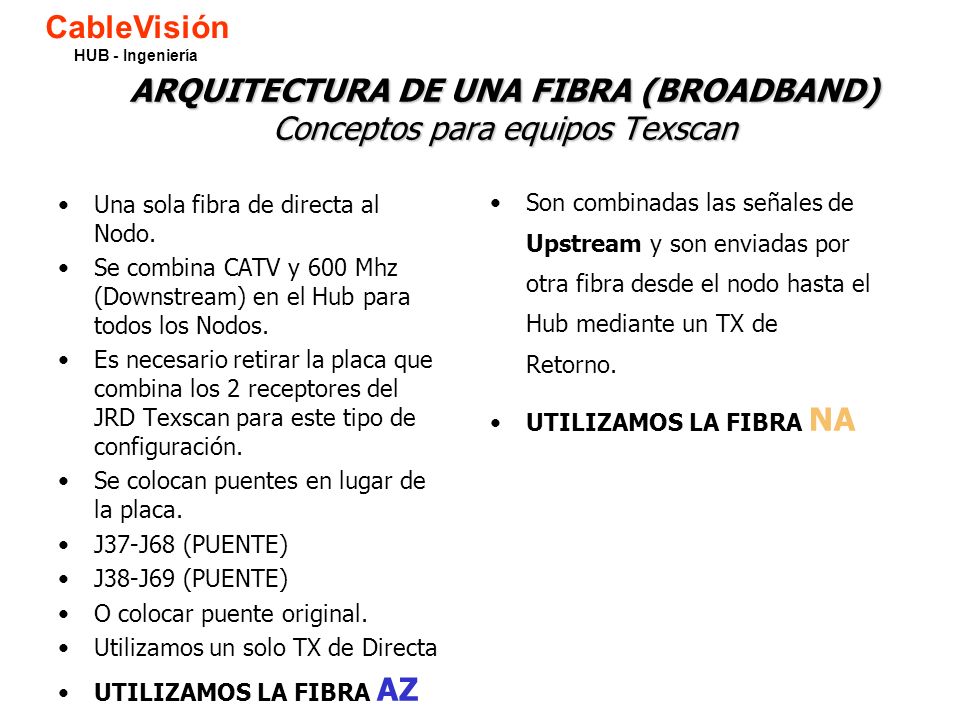

CableVisión HUB - Ingeniería ARQUITECTURA DE UNA FIBRA (BROADBAND) Conceptos para equipos Texscan Son combinadas las señales de Upstream y son enviadas por otra fibra desde el nodo hasta el Hub mediante un TX de Retorno. UTILIZAMOS LA FIBRA NA Una sola fibra de directa al Nodo. Se combina CATV y 600 Mhz (Downstream) en el Hub para todos los Nodos. Es necesario retirar la placa que combina los 2 receptores del JRD Texscan para este tipo de configuración. Se colocan puentes en lugar de la placa. J37-J68 (PUENTE) J38-J69 (PUENTE) O colocar puente original. Utilizamos un solo TX de Directa UTILIZAMOS LA FIBRA AZ

19 CableVisión NODO ÓPTICO TEXSCAN

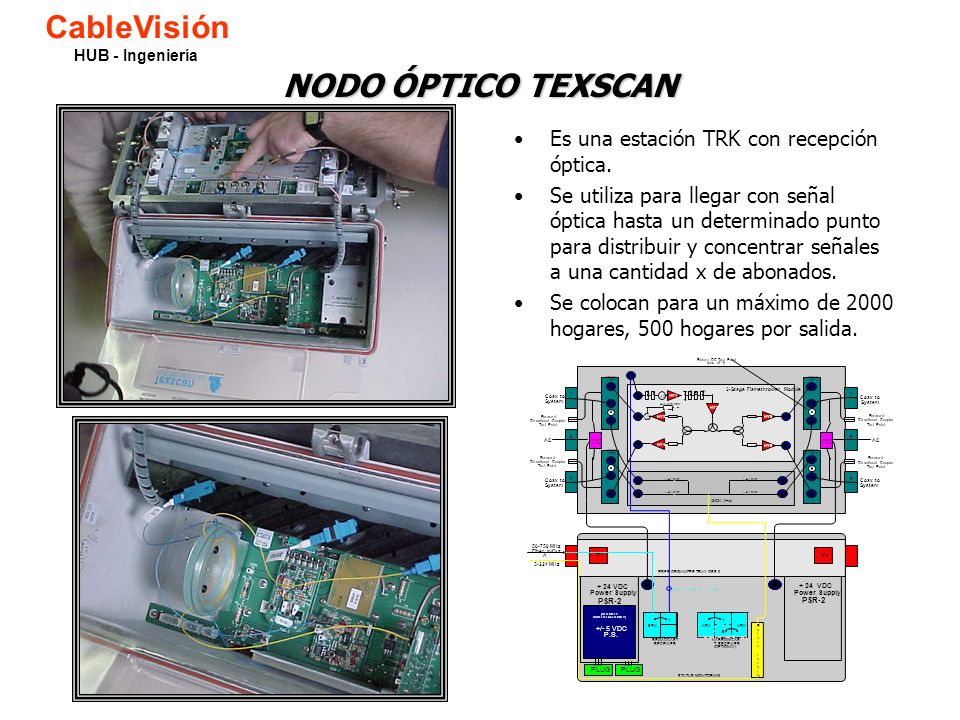

HUB - Ingeniería NODO ÓPTICO TEXSCAN Es una estación TRK con recepción óptica. Se utiliza para llegar con señal óptica hasta un determinado punto para distribuir y concentrar señales a una cantidad x de abonados. Se colocan para un máximo de 2000 hogares, 500 hogares por salida. + 24 VDC Power Supply PSR-2 + 24 VDC PAD Coax to System MHz Fiber In/Out A Forward Directional Coupler Test Point F1 F4 PLUG +/- 5 VDC P.S. STATUS MONITORING 3-Stage Flamethrower Module POWER Diplex Filter 4 5 6 3 2 1 FIBER ORGANIZER TRAY OBS-8 H3 HY4 HY5 HY6 ASG Detector HY1 HY2 EQ -20 dB DC TP ATT DC 16 HY3 (TH) Return DC Test Point (one of 4) AC BRX R e t u r n L a s B NRX BROADCAST RECEIVER NARROWCAS T RECEIVER (OPTIONAL) (DFB OR FP COOLED LASER ONLY) 5-42 MHz (5-224 MHz) 5-224 MHz

20 Esquema de conexión de retornos

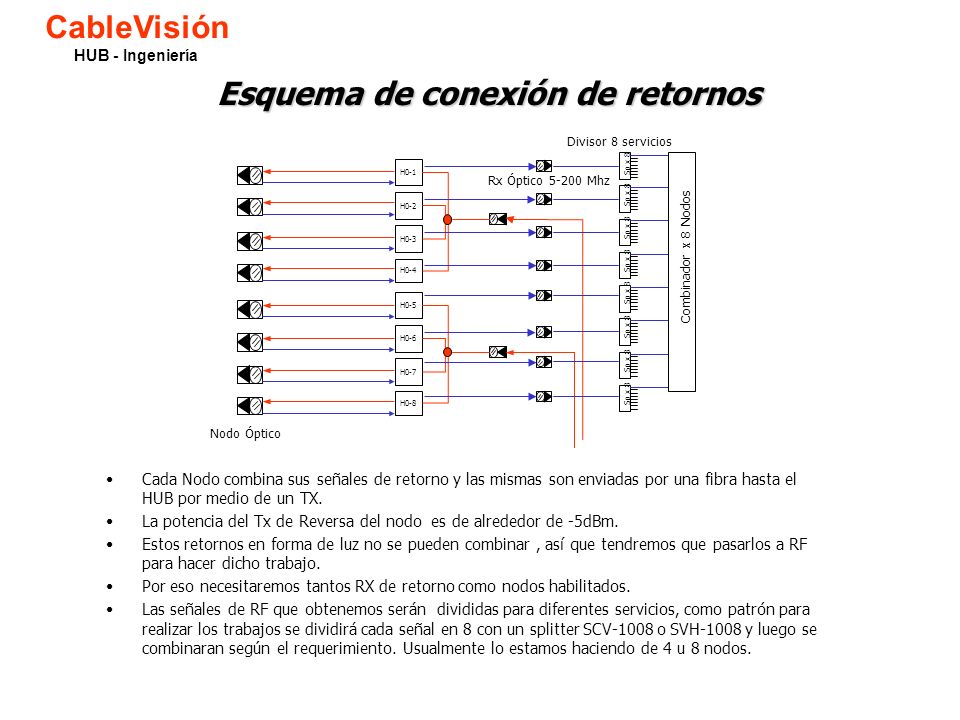

CableVisión HUB - Ingeniería Esquema de conexión de retornos H0-1 H0-2 H0-4 H0-3 H0-5 H0-6 H0-7 H0-8 Combinador x 8 Nodos Sp x 8 Nodo Óptico Rx Óptico Mhz Divisor 8 servicios Cada Nodo combina sus señales de retorno y las mismas son enviadas por una fibra hasta el HUB por medio de un TX. La potencia del Tx de Reversa del nodo es de alrededor de -5dBm. Estos retornos en forma de luz no se pueden combinar , así que tendremos que pasarlos a RF para hacer dicho trabajo. Por eso necesitaremos tantos RX de retorno como nodos habilitados. Las señales de RF que obtenemos serán divididas para diferentes servicios, como patrón para realizar los trabajos se dividirá cada señal en 8 con un splitter SCV-1008 o SVH-1008 y luego se combinaran según el requerimiento. Usualmente lo estamos haciendo de 4 u 8 nodos.

21 Directa y Retornos Ejemplo

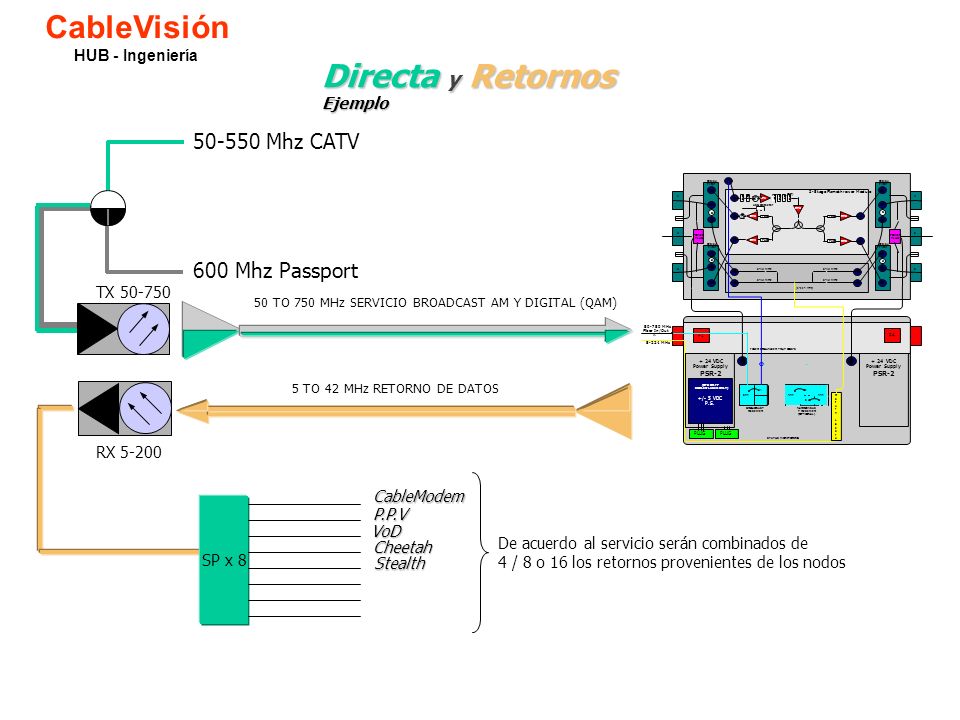

CableVisión HUB - Ingeniería Directa y Retornos Ejemplo Mhz CATV + 24 VDC Power Supply PSR-2 + 24 VDC PAD MHz Fiber In/Out A F1 F4 PLUG +/- 5 VDC P.S. STATUS MONITORING 3-Stage Flamethrower Module POWER Diplex Filter 4 5 6 3 2 1 FIBER ORGANIZER TRAY OBS-8 H3 HY4 HY5 HY6 ASG Detector HY1 HY2 EQ -20 dB DC TP ATT DC 16 HY3 (TH) BRX R e t u r n L a s B NRX BROADCAST RECEIVER NARROWCAS T RECEIVER (OPTIONAL) (DFB OR FP COOLED LASER ONLY) 5-42 MHz (5-224 MHz) 5-224 MHz 600 Mhz Passport TX 50 TO 750 MHz SERVICIO BROADCAST AM Y DIGITAL (QAM) 5 TO 42 MHz RETORNO DE DATOS RX 5-200 CableModem SP x 8 P.P.V VoD Cheetah De acuerdo al servicio serán combinados de 4 / 8 o 16 los retornos provenientes de los nodos Stealth

22 Vista de los Racks con Rx de retorno 5-200 Mhz

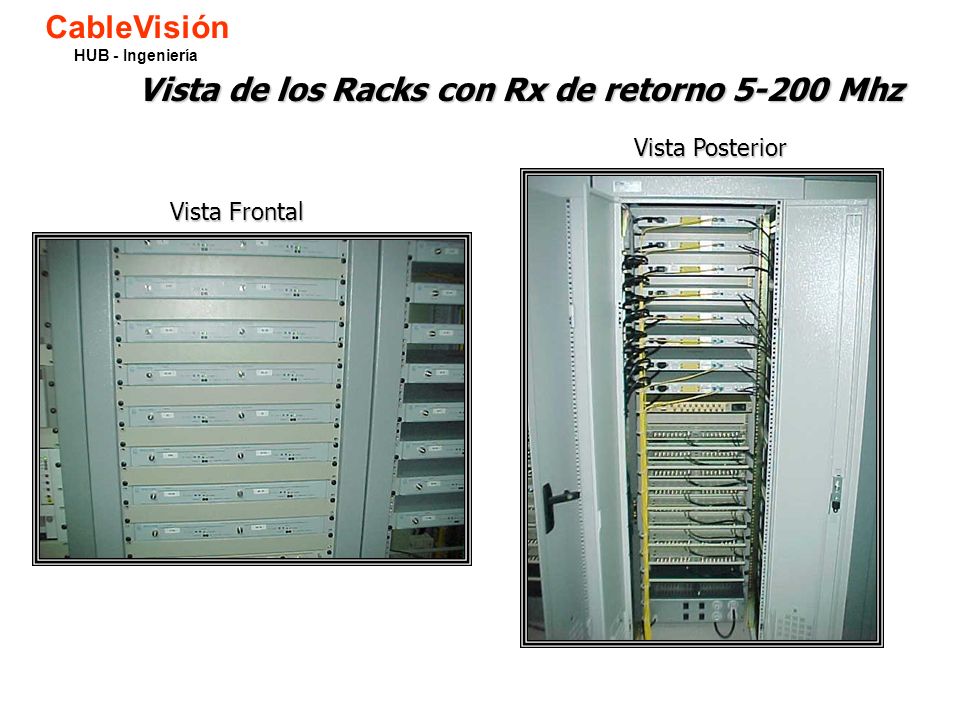

CableVisión HUB - Ingeniería Vista de los Racks con Rx de retorno Mhz Vista Posterior Vista Frontal

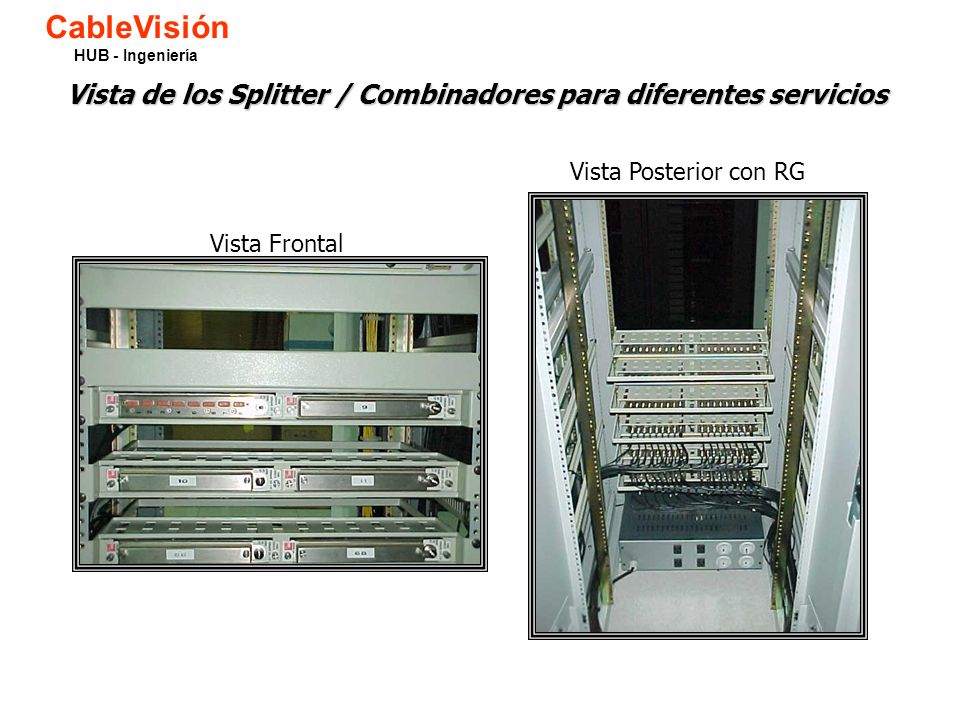

23 CableVisión HUB - Ingeniería Vista de los Splitter / Combinadores para diferentes servicios Vista Posterior con RG Vista Frontal

24 Diagrama Circuito Eléctrico Principal

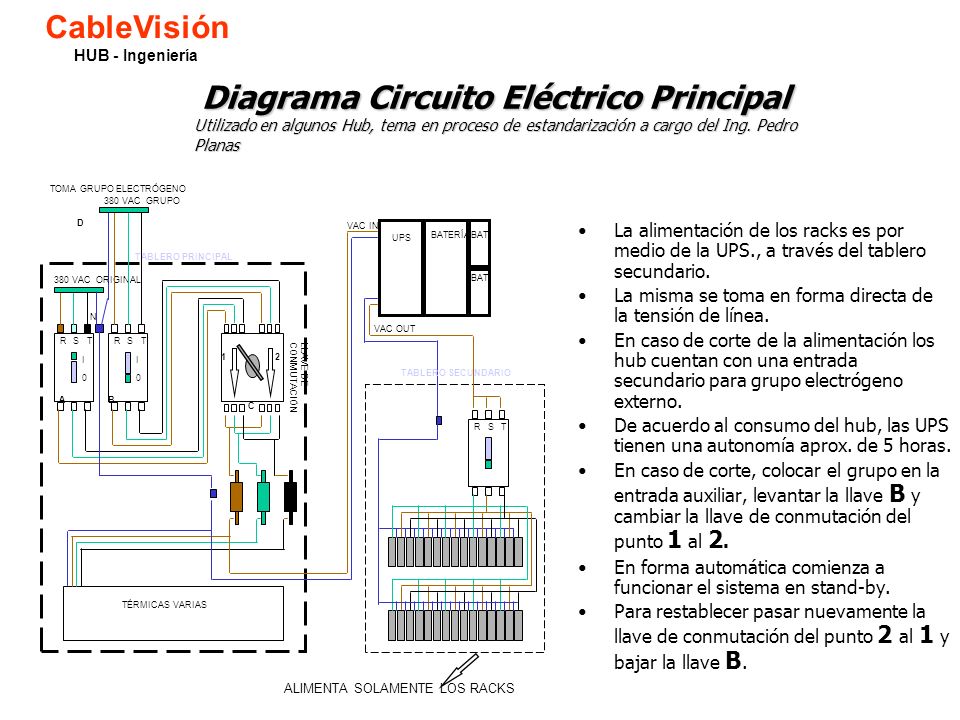

CableVisión HUB - Ingeniería Diagrama Circuito Eléctrico Principal Utilizado en algunos Hub, tema en proceso de estandarización a cargo del Ing. Pedro Planas TABLERO PRINCIPAL R S T N 380 VAC ORIGINAL TÉRMICAS VARIAS LLAVE DE CONMUTACIÓN VAC IN BAT. UPS BATERÍA TABLERO SECUNDARIO VAC OUT ALIMENTA SOLAMENTE LOS RACKS I TOMA GRUPO ELECTRÓGENO 380 VAC GRUPO A B C 1 2 D La alimentación de los racks es por medio de la UPS., a través del tablero secundario. La misma se toma en forma directa de la tensión de línea. En caso de corte de la alimentación los hub cuentan con una entrada secundario para grupo electrógeno externo. De acuerdo al consumo del hub, las UPS tienen una autonomía aprox. de 5 horas. En caso de corte, colocar el grupo en la entrada auxiliar, levantar la llave B y cambiar la llave de conmutación del punto 1 al 2. En forma automática comienza a funcionar el sistema en stand-by. Para restablecer pasar nuevamente la llave de conmutación del punto 2 al 1 y bajar la llave B.

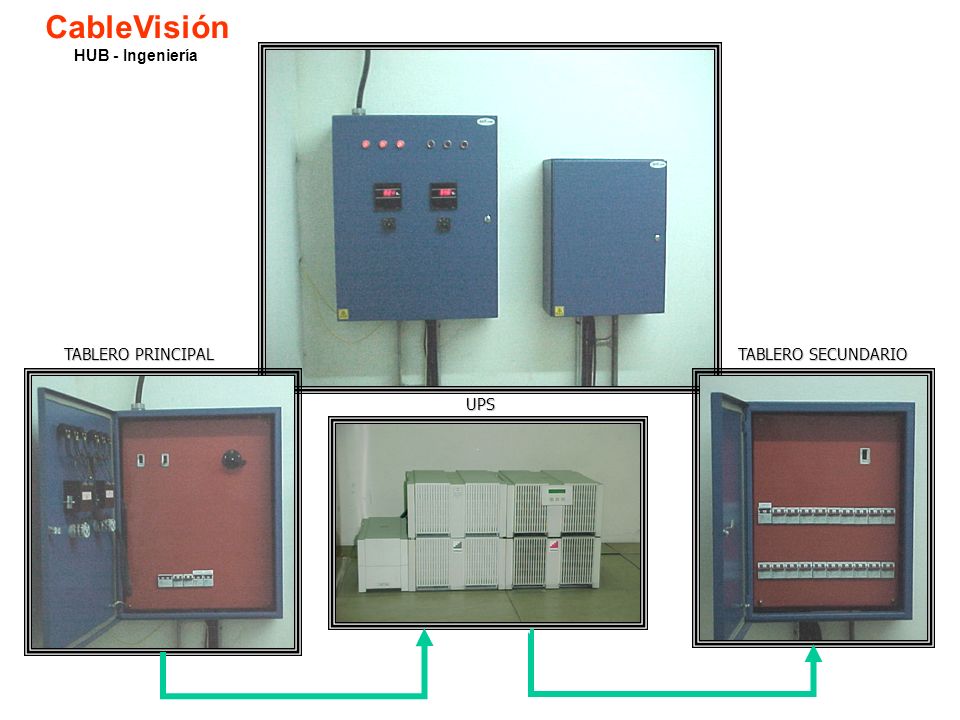

25 CableVisión HUB - Ingeniería TABLERO PRINCIPAL UPS TABLERO SECUNDARIO

26 CableVisión Grupo Electrógeno Vista del Tablero de Transferencia

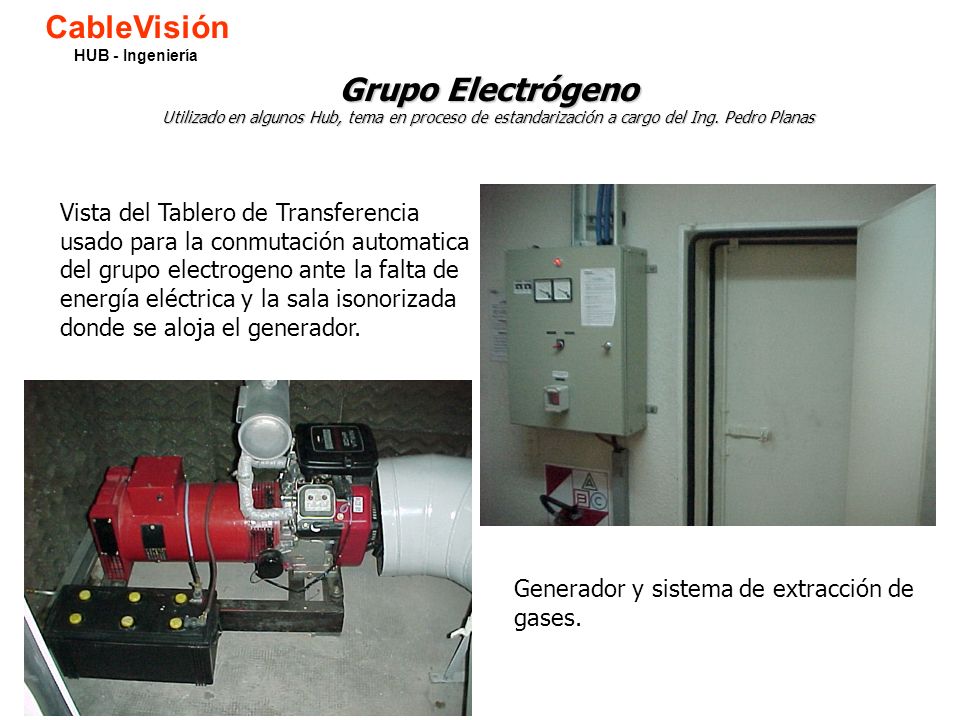

HUB - Ingeniería Grupo Electrógeno Utilizado en algunos Hub, tema en proceso de estandarización a cargo del Ing. Pedro Planas Vista del Tablero de Transferencia usado para la conmutación automatica del grupo electrogeno ante la falta de energía eléctrica y la sala isonorizada donde se aloja el generador. Generador y sistema de extracción de gases.

27 CableVisión Código de colores de fibras ópticas

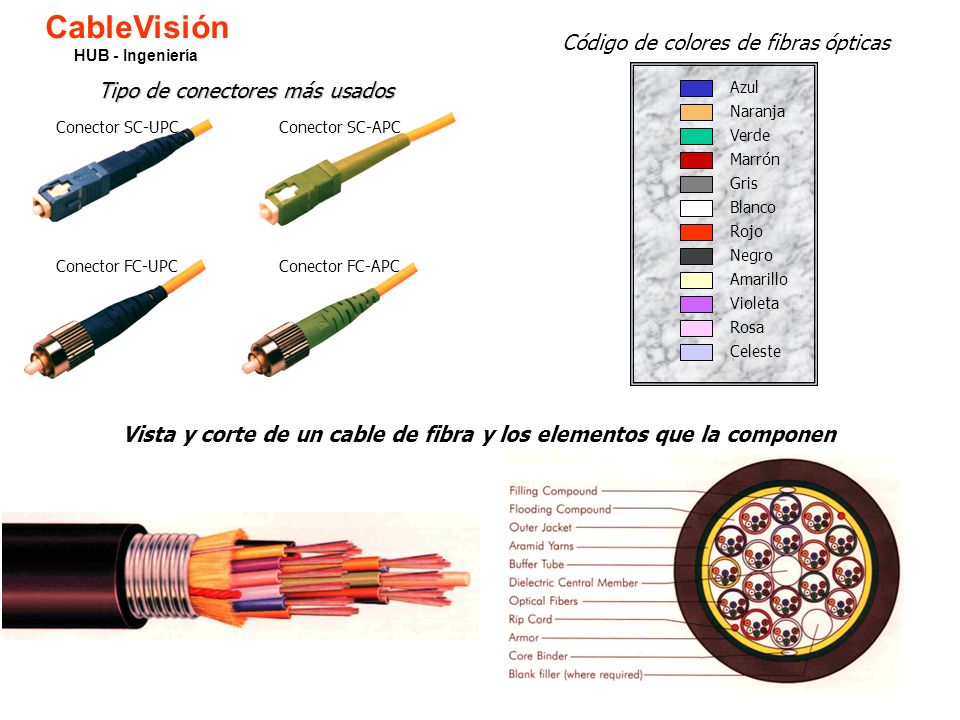

HUB - Ingeniería Código de colores de fibras ópticas Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Celeste Tipo de conectores más usados Conector SC-UPC Conector SC-APC Conector FC-UPC Conector FC-APC Vista y corte de un cable de fibra y los elementos que la componen

28 Vista general del montaje en un Hub

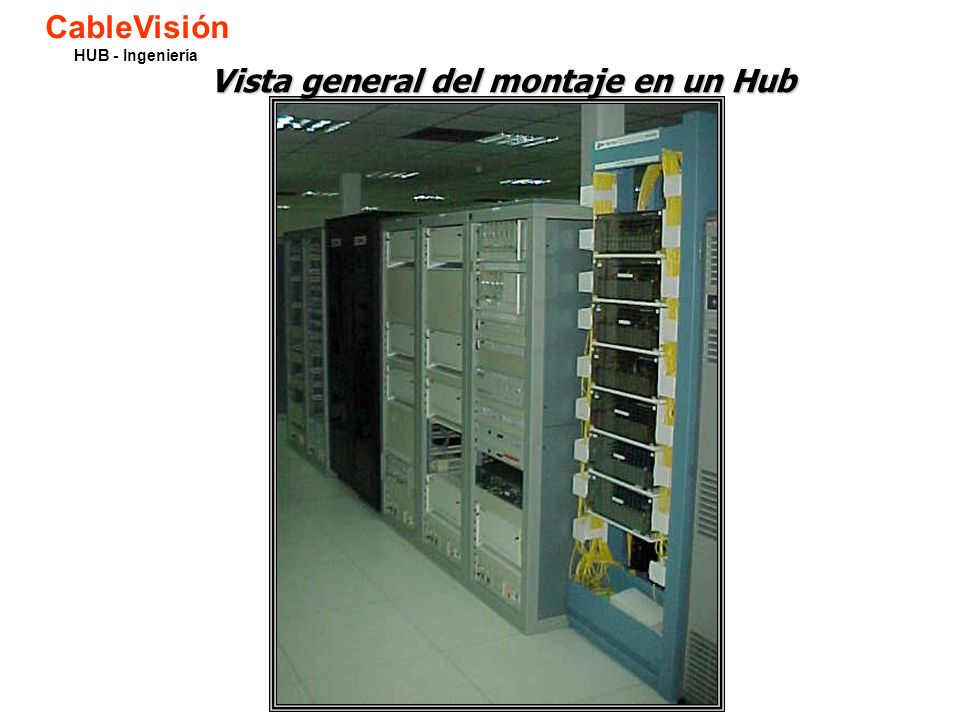

CableVisión HUB - Ingeniería Vista general del montaje en un Hub
