2 Receptores de AM Son circuitos diseñados para detectar y convertir todo el flujo de señales enviado con anterioridad por un transmisor. Dentro de los posibles receptores de Amplitud Modulada, se encuentran 2 tipos de receptores Los Radiorreceptores Coherentes Los Radiorreceptores No Coherentes

3 Receptores Coherentes o Síncronos
Las frecuencias generadas en el receptor, que son usadas para la demodulación, se sincronizan con las frecuencias de un oscilador, generadas en el transmisor, por eso, el receptor debe de disponer de algún medio de recuperación de portadora recibida y debe sintonizarse con la misma. Receptores No Coherentes o Asíncronos No generan frecuencias en el receptor, y las que se usan para demodular, son totalmente independientes de la frecuencia de la portadora del transmisor.

4 Detección No Coherente DETECCIÓN DE ENVOLVENTE
la información se recupera a partir de la onda recibida detectando la forma de la envolvente modulada

5 Receptor de RF sintonizada(Tuned Radio Frecuency)
Se compone de 3 etapas Por lo general se requieren 2 ó 3 amplificadores RF Etapa de RF Etapa detectora Filtrar Etapa de audio Amplificar la señal recibida Excitar la etapa del detector

6 DIAGRAMA DE TRF

7 Desventajas a). Su ancho de banda es inconsciente y varia con la frecuencia central cuando se sintoniza dentro de un amplio margen de frecuencias de entrada b). Inestabilidad que se debe a la gran cantidad de amplificadores de RF, todos sintonizados a la misma frecuencia central c). Sus ganancias no son uniformes dentro de un margen muy grande de frecuencias

8 DIAGRAMA DE RF

9 Receptor Superheterodino
Consta de 5 secciones: Sección de RF Sección de Mezclador /convertidor Sección de FI Sección del detector de audio Sección del amplificador de audio

10 Sección de RF Consiste en una etapa pre selectora y amplificadora.
El preselector es un filtro pasabanda sintonizado a la banda ancha Su objetivo es proporcionar suficiente limite inicial de banda para evitar que entre una frecuencia imagen El amplificador determina la sensibilidad del receptor, estableciendo el umbral de la señal

11 Sección mezclador/ convertidor
En esta etapa se encuentra un oscilador local , se refiere a cualquier oscilador dependiendo de la estabilidad y la exactitud deseada El mezclador tiene como objetivo convertir las radiofrecuencias en frecuencias intermedias Sección FI Consiste en una serie de amplificadores y filtros pasa banda de FI La mayor parte de la ganancia y la selectividad del receptor se hacen en esta sección

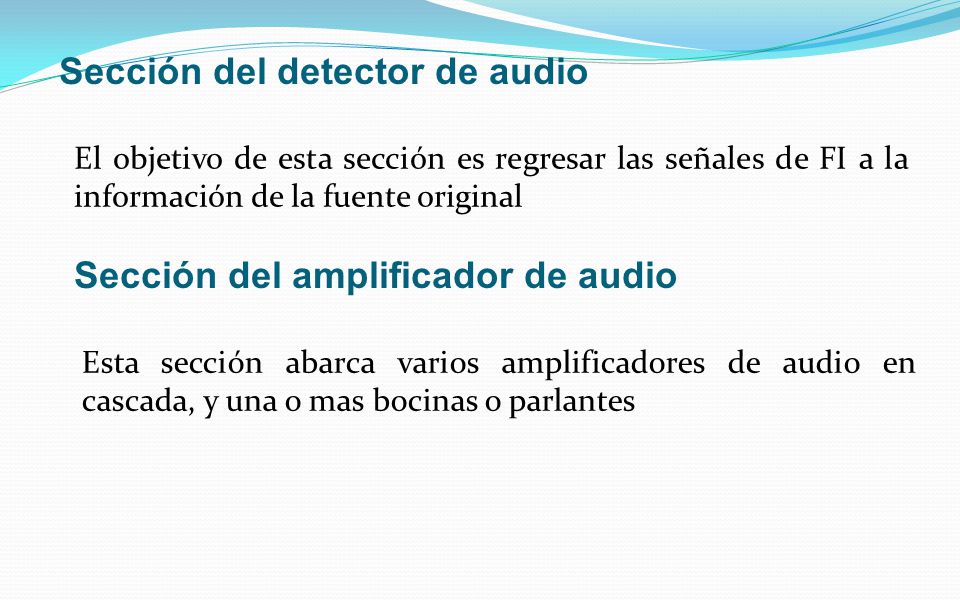

12 Sección del detector de audio
El objetivo de esta sección es regresar las señales de FI a la información de la fuente original Sección del amplificador de audio Esta sección abarca varios amplificadores de audio en cascada, y una o mas bocinas o parlantes

13 Operación del receptor
Durante el proceso de demodulación en un receptor las señales recibidas experimentan dos o más traslaciones de frecuencia: primero, la RF se convierte a IF; luego, la IF se convierte a la información fuente (banda base)

14 Conversión de frecuencias
La conversión de frecuencias en la etapa de mezclador/ convertidor es idéntica a la conversión de frecuencias en la etapa del modulador de un transmisor excepto que en el receptor las frecuencias se convierten a frecuencia menor en lugar de frecuencia mayor. En el mezclador/convertidor, las señales de RF se combinan con la frecuencia del oscilador local en un dispositivo no lineal.

15 Rastreo del oscilador local
El rastreo es la habilidad del oscilador local, dentro de un receptor, para oscilar por encima o por debajo de la portadora de radiofrecuencias seleccionada por una cantidad que es igual a la frecuencia intermedia en toda la banda de radiofrecuencias

16 Frecuencia imagen La frecuencia imagen es cualquier otra frecuencia que no sea la portadora de la frecuencia de radio seleccionada que, si se le permite entrar a un receptor y mezclarse con el oscilador local, producirá una frecuencia de producto cruzado que es igual a la frecuencia intermedia.

17 Sección mezclador/ convertidor
Circuito FET (TRANSISTORES DE EFECTO DE CAMPO) La bobina Sección de RF Sección mezclador/ convertidor Sección FI Sección del detector de audio Sección del amplificador de audio Salida del audio
