ENERGÍA INTERNA DEL PLANETA

Presentación del tema: "ENERGÍA INTERNA DEL PLANETA"— Transcripción de la presentación:

1 ENERGÍA INTERNA DEL PLANETA

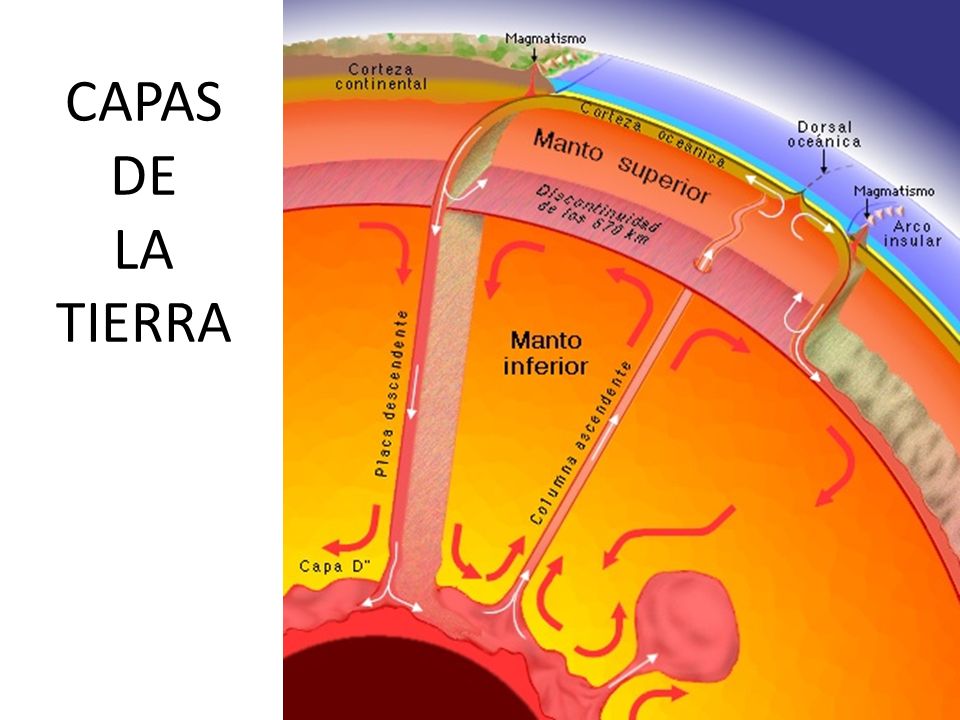

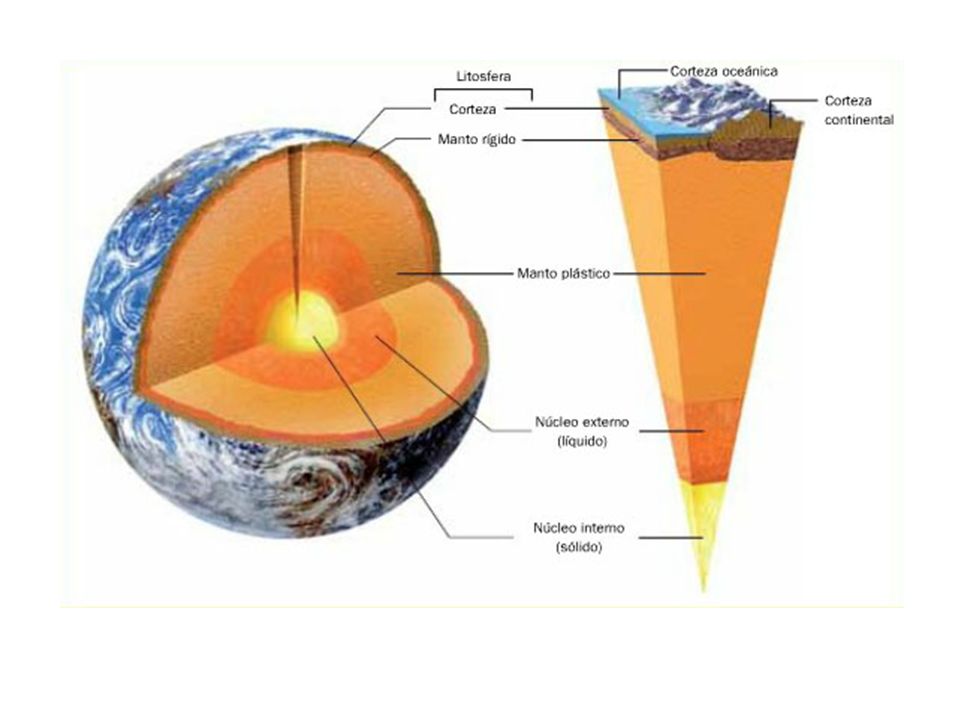

2 CAPAS DE LA TIERRA

3

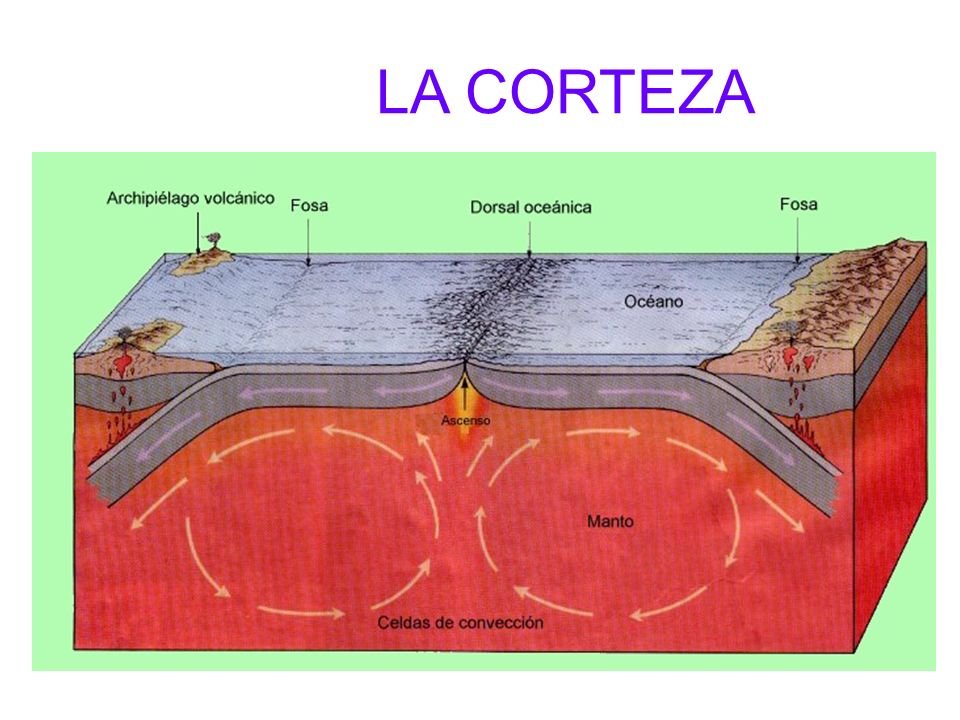

4 LA CORTEZA

5 TECTÓNICA DE PLACAS Teoría geológica que explica los diferentes fenómenos geológicos a partir de los movimientos de las placas litosféricas rígidas sobre la astenosfera blanda, movimientos que se deben a las corrientes de convección existentes en el manto. Esta teoría parte de la deriva continental de Wegener, pero se diferencia en que la teoría de placas no cree en el desplazamiento autónomo de los continentes, sino que éstos son arrastrados de forma pasiva por la placa litosférica.

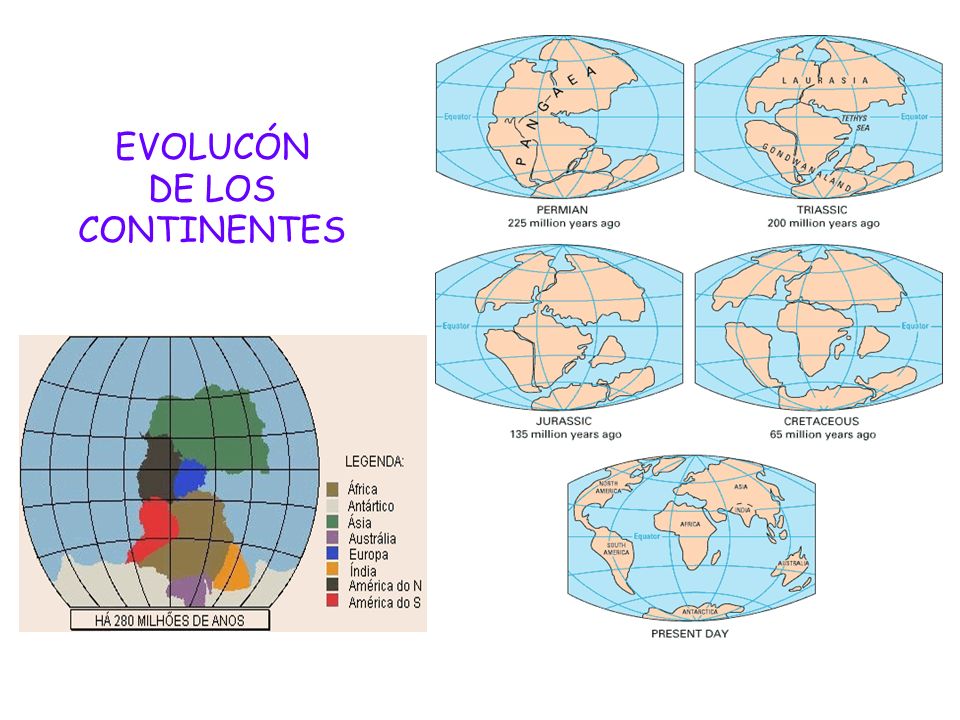

6 EVOLUCÓN DE LOS CONTINENTES

7 La astenosfera La astenosfera o astenósfera es la zona del manto terrestre que está inmediatamente debajo de la litosfera, aproximadamente entre 100 y 240 kilómetros por debajo de la superficie de la Tierra. Está dotada de cierta fluidez a pesar de tratarse de roca sólida En la astenosfera existen lentos movimientos de convección que explican la deriva continental. Además, el basalto de la astenosfera fluye a lo largo de las dorsales oceánicas, lo cual hace que se renueve constantemente el fondo del océano. El borde opuesto, cuando se enfrenta con el obstáculo representado por un continente, se hunde bajo éste, volviendo así la materia del fondo a asumirse en la astenosfera, fenómeno conocido como subducción.

8

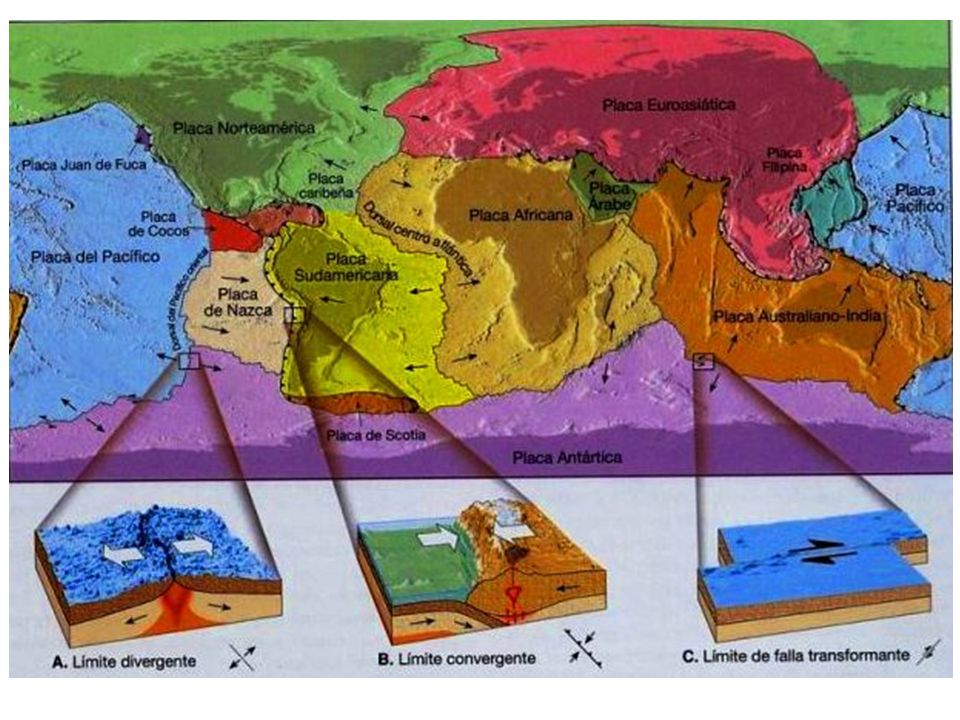

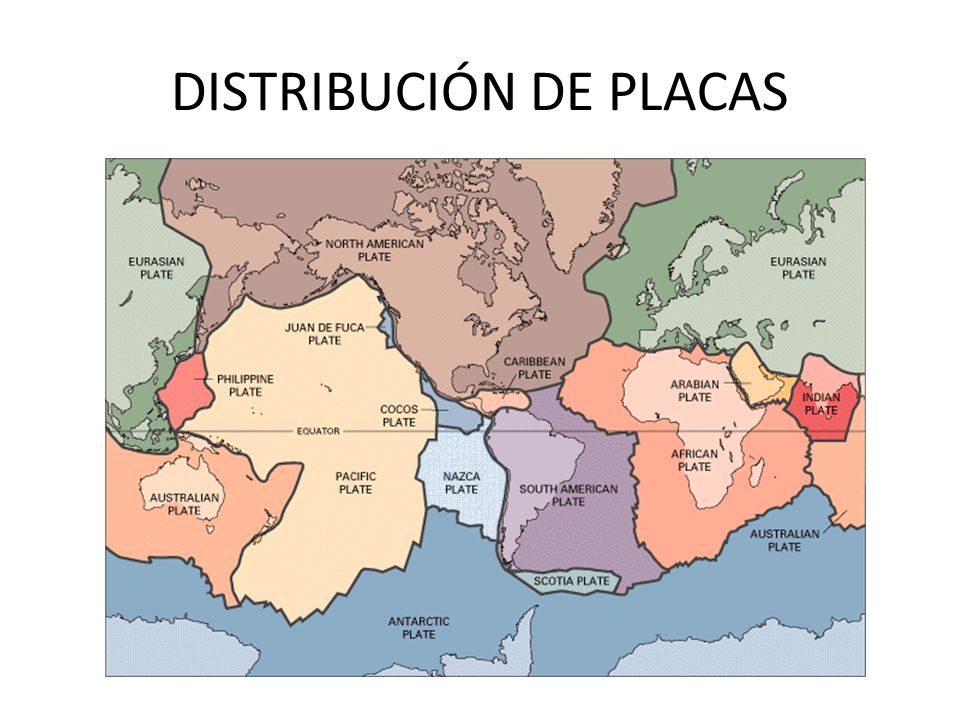

9 DISTRIBUCIÓN DE PLACAS

10

11

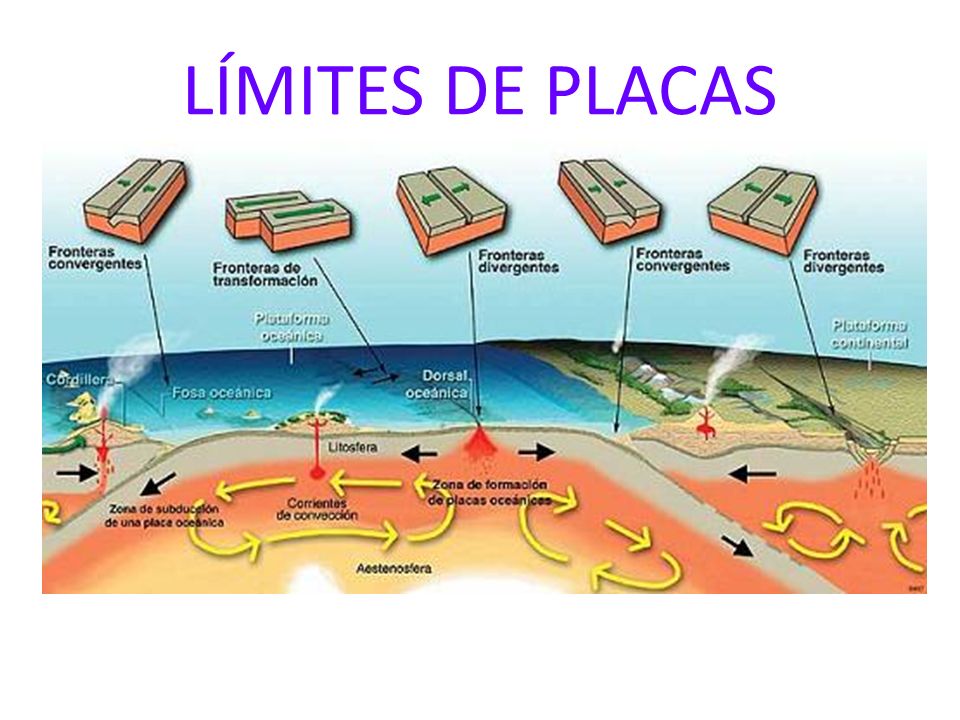

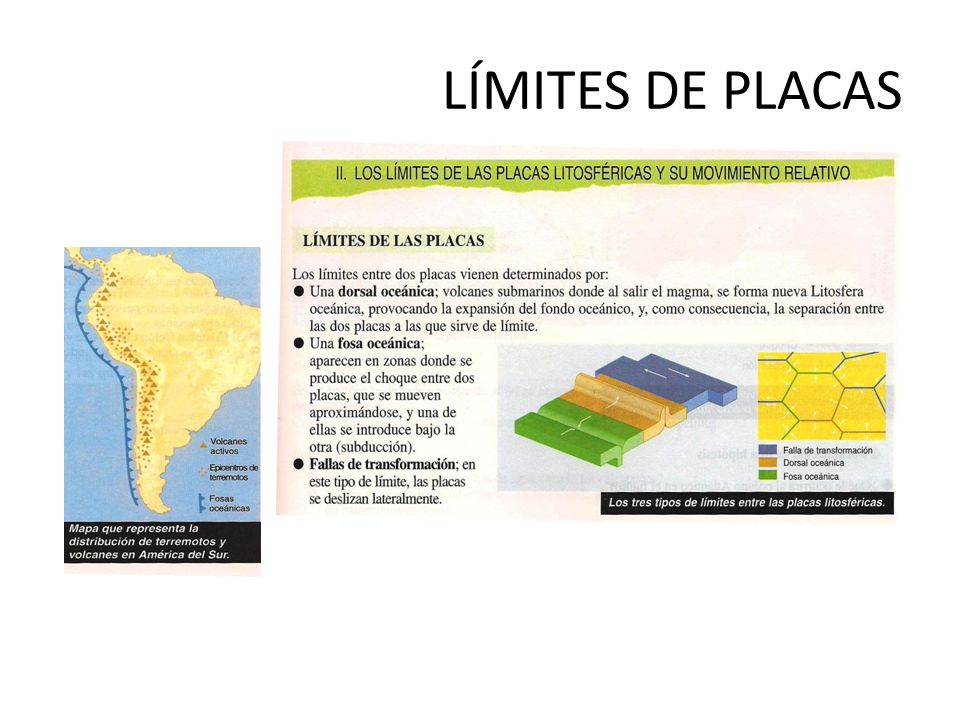

12 LÍMITES DE PLACAS

13

14 LÍMITES DE PLACAS

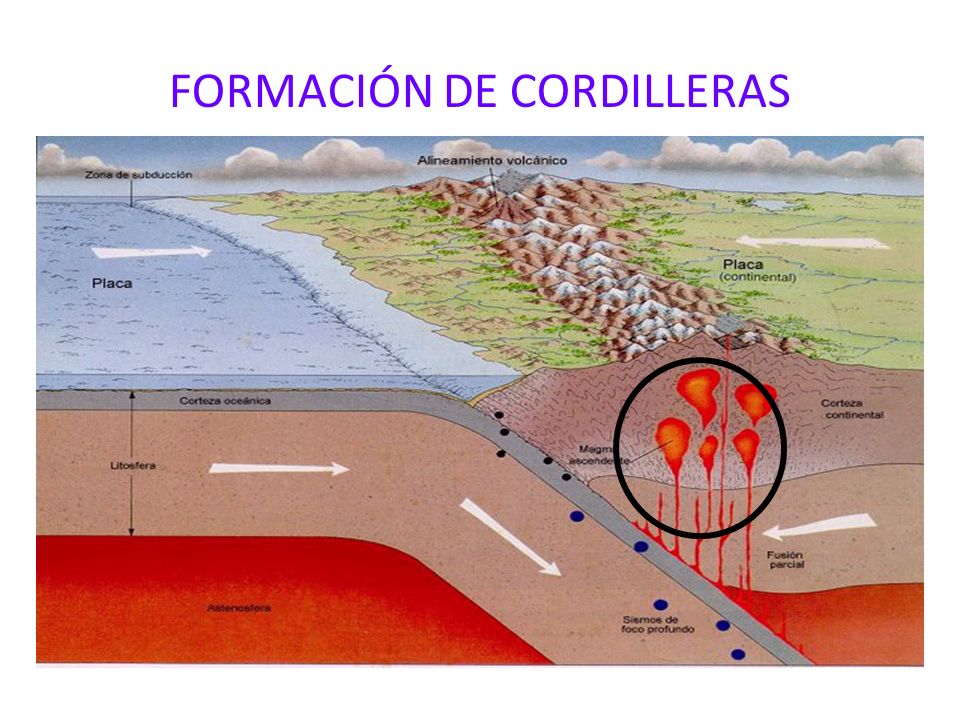

15 FORMACIÓN DE CORDILLERAS

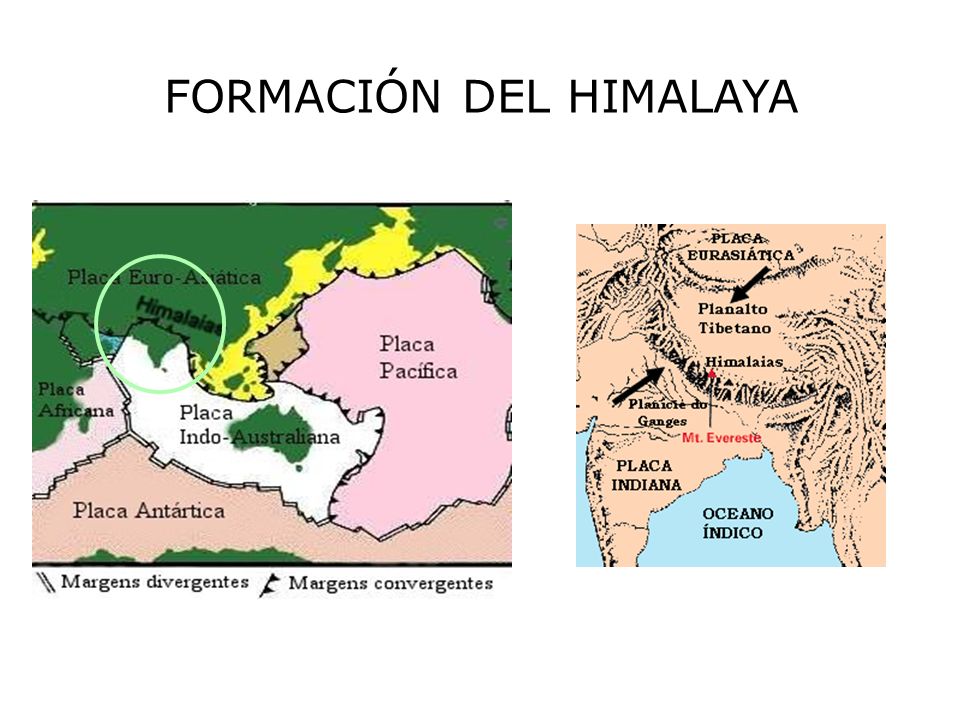

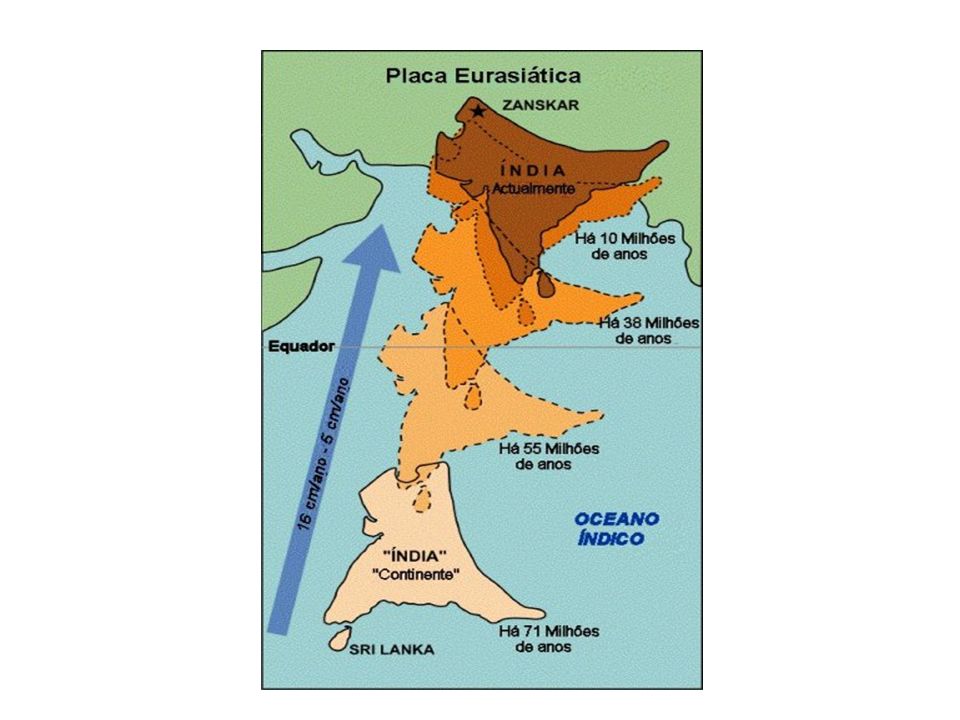

16 FORMACIÓN DEL HIMALAYA

17

18 VOLCANES

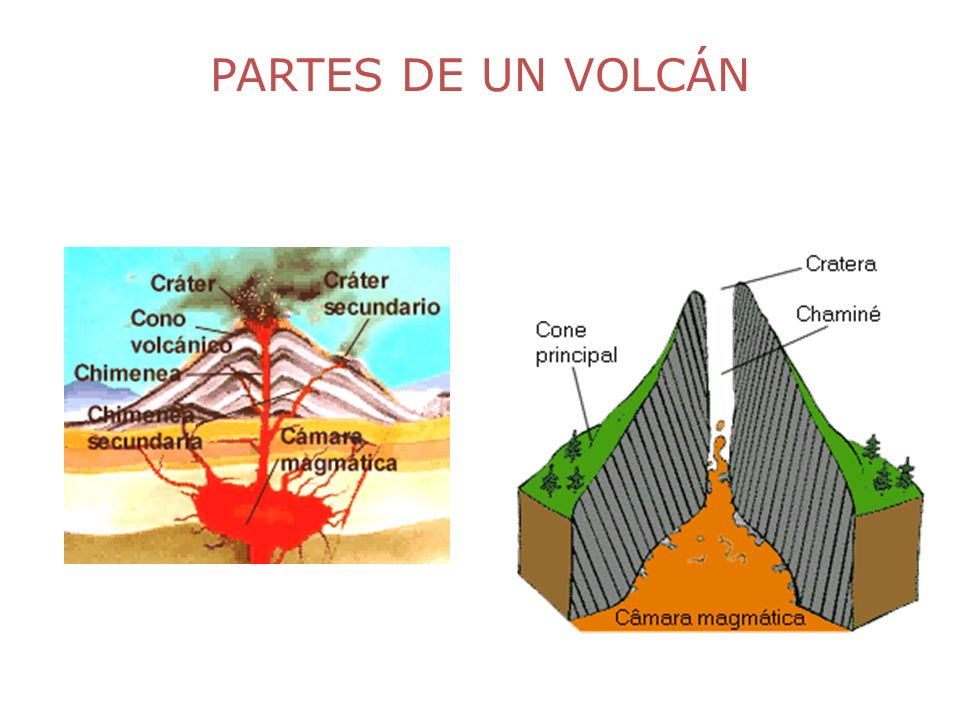

19 PARTES DE UN VOLCÁN

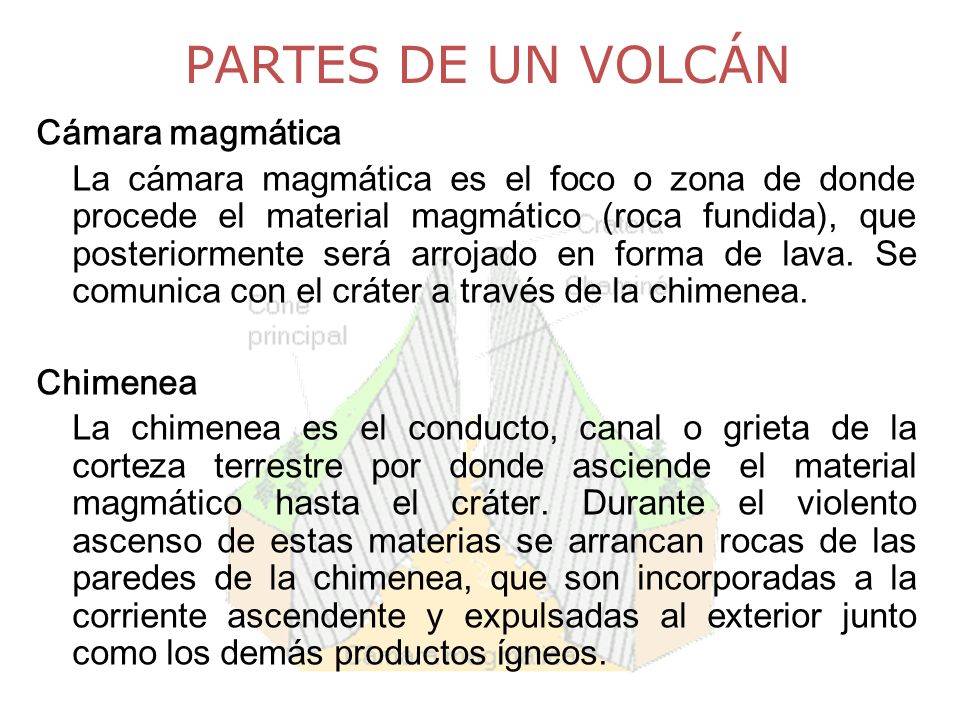

20 PARTES DE UN VOLCÁN Cámara magmática La cámara magmática es el foco o zona de donde procede el material magmático (roca fundida), que posteriormente será arrojado en forma de lava. Se comunica con el cráter a través de la chimenea. Chimenea La chimenea es el conducto, canal o grieta de la corteza terrestre por donde asciende el material magmático hasta el cráter. Durante el violento ascenso de estas materias se arrancan rocas de las paredes de la chimenea, que son incorporadas a la corriente ascendente y expulsadas al exterior junto como los demás productos ígneos.

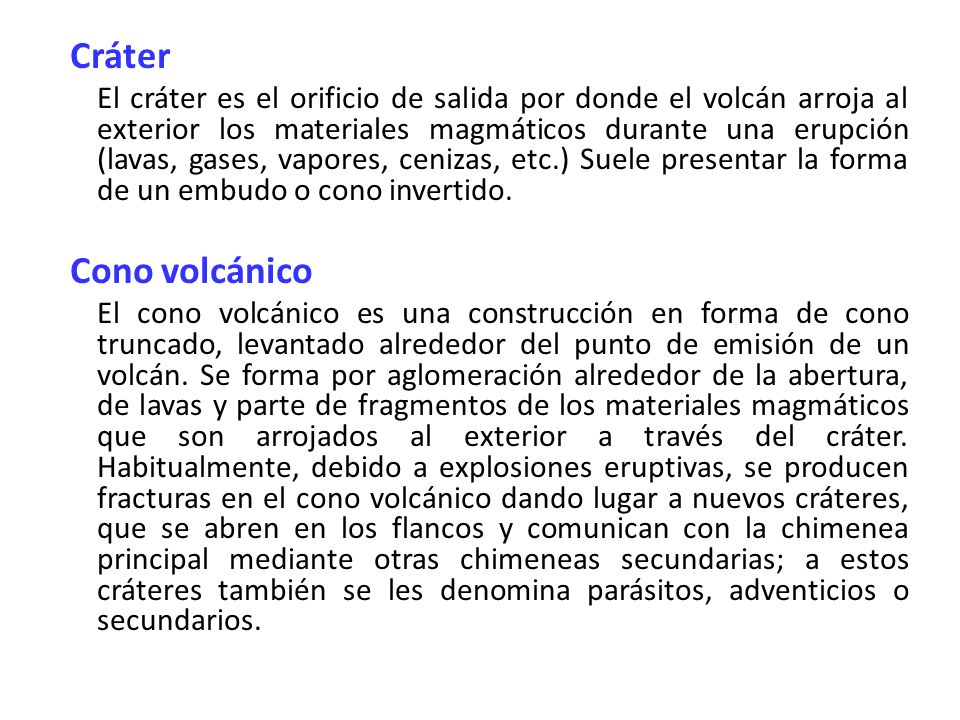

21 Cráter El cráter es el orificio de salida por donde el volcán arroja al exterior los materiales magmáticos durante una erupción (lavas, gases, vapores, cenizas, etc.) Suele presentar la forma de un embudo o cono invertido. Cono volcánico El cono volcánico es una construcción en forma de cono truncado, levantado alrededor del punto de emisión de un volcán. Se forma por aglomeración alrededor de la abertura, de lavas y parte de fragmentos de los materiales magmáticos que son arrojados al exterior a través del cráter. Habitualmente, debido a explosiones eruptivas, se producen fracturas en el cono volcánico dando lugar a nuevos cráteres, que se abren en los flancos y comunican con la chimenea principal mediante otras chimeneas secundarias; a estos cráteres también se les denomina parásitos, adventicios o secundarios.

22

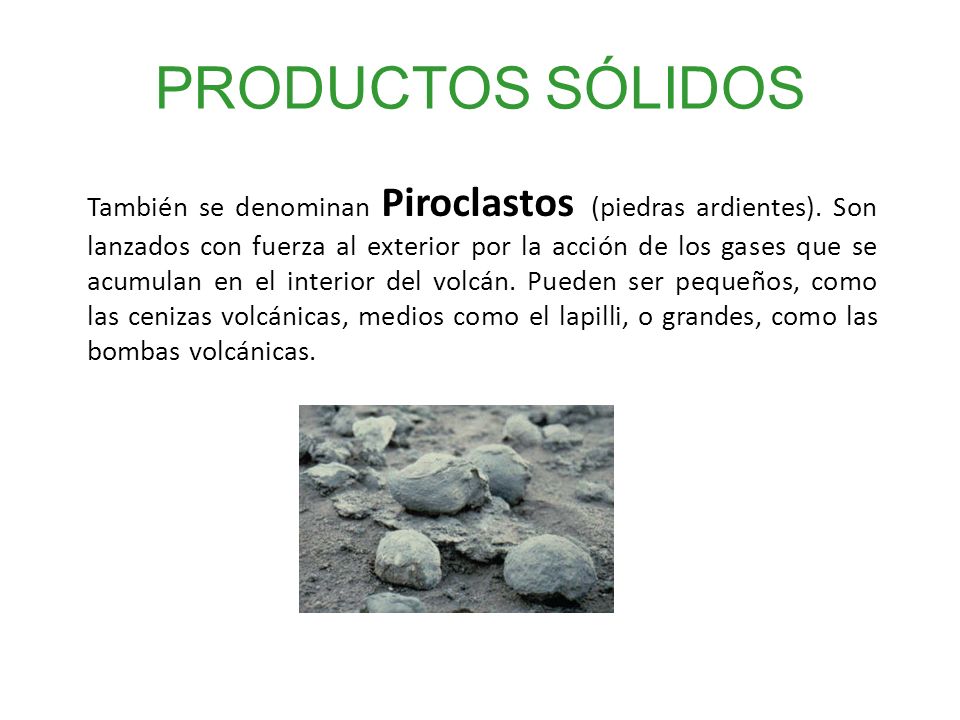

23 PRODUCTOS SÓLIDOS También se denominan Piroclastos (piedras ardientes). Son lanzados con fuerza al exterior por la acción de los gases que se acumulan en el interior del volcán. Pueden ser pequeños, como las cenizas volcánicas, medios como el lapilli, o grandes, como las bombas volcánicas.

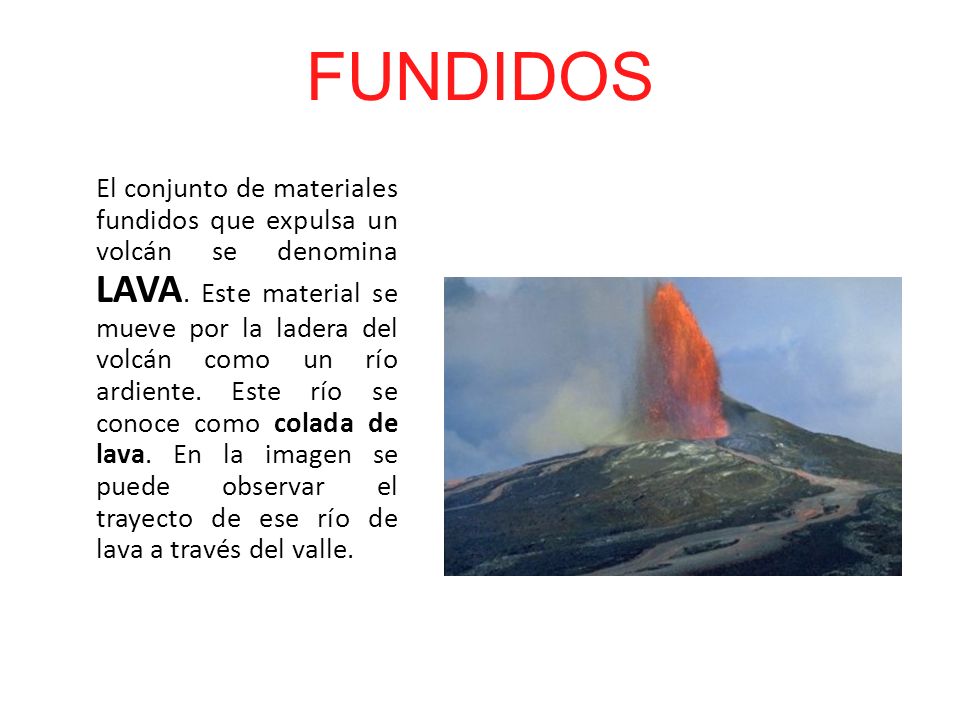

24 FUNDIDOS El conjunto de materiales fundidos que expulsa un volcán se denomina LAVA. Este material se mueve por la ladera del volcán como un río ardiente. Este río se conoce como colada de lava. En la imagen se puede observar el trayecto de ese río de lava a través del valle.

25 GASES

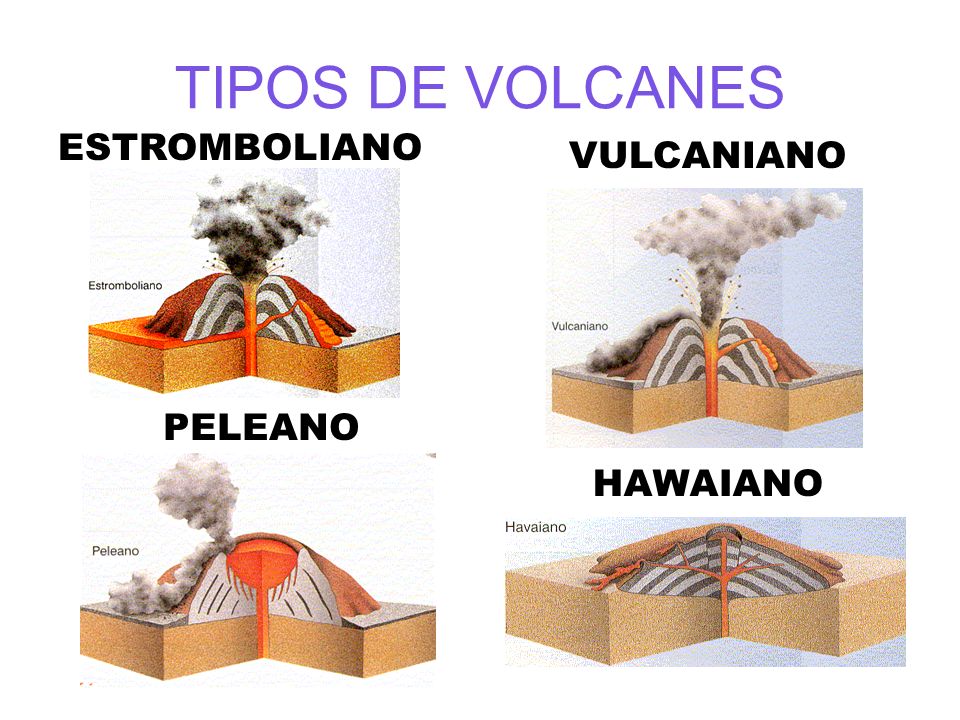

26 TIPOS DE VOLCANES ESTROMBOLIANO VULCANIANO PELEANO HAWAIANO

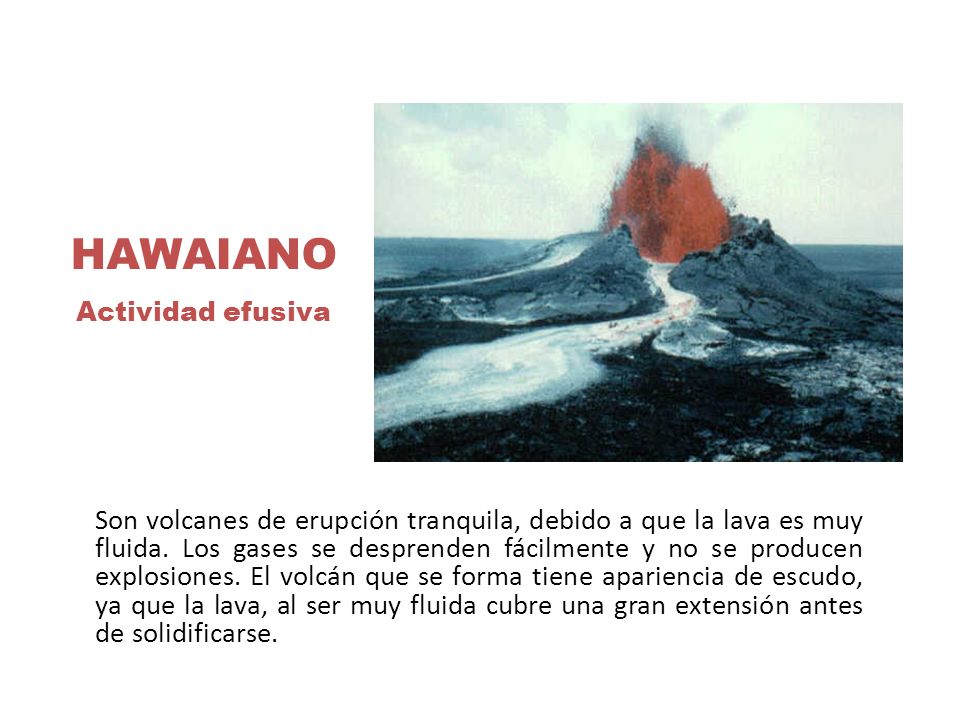

27 HAWAIANO Actividad efusiva Son volcanes de erupción tranquila, debido a que la lava es muy fluida. Los gases se desprenden fácilmente y no se producen explosiones. El volcán que se forma tiene apariencia de escudo, ya que la lava, al ser muy fluida cubre una gran extensión antes de solidificarse.

28 ESTROMBOLIANO Actividad Explosiva
Son volcanes con erupciones violentas. La lava es viscosa, se desliza fácilmente y forma pequeños conos volcánicos donde se producen explosiones con lanzamiento de lapilli y cenizas volcánicas. Las lavas pueden recorrer 12 Km. antes de solidificarse

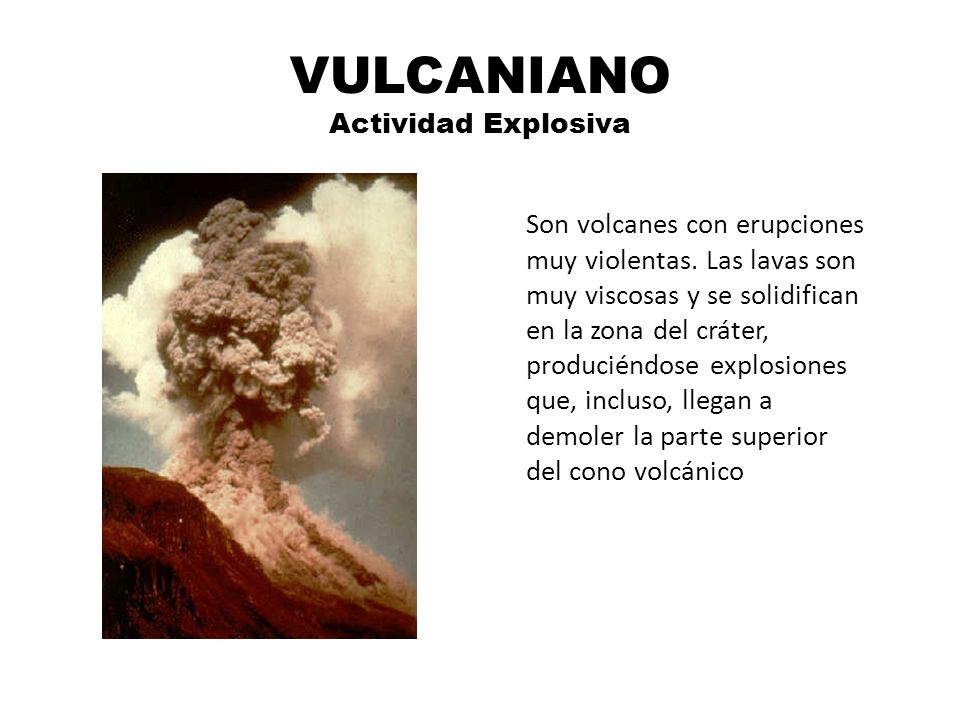

29 VULCANIANO Actividad Explosiva
Son volcanes con erupciones muy violentas. Las lavas son muy viscosas y se solidifican en la zona del cráter, produciéndose explosiones que, incluso, llegan a demoler la parte superior del cono volcánico

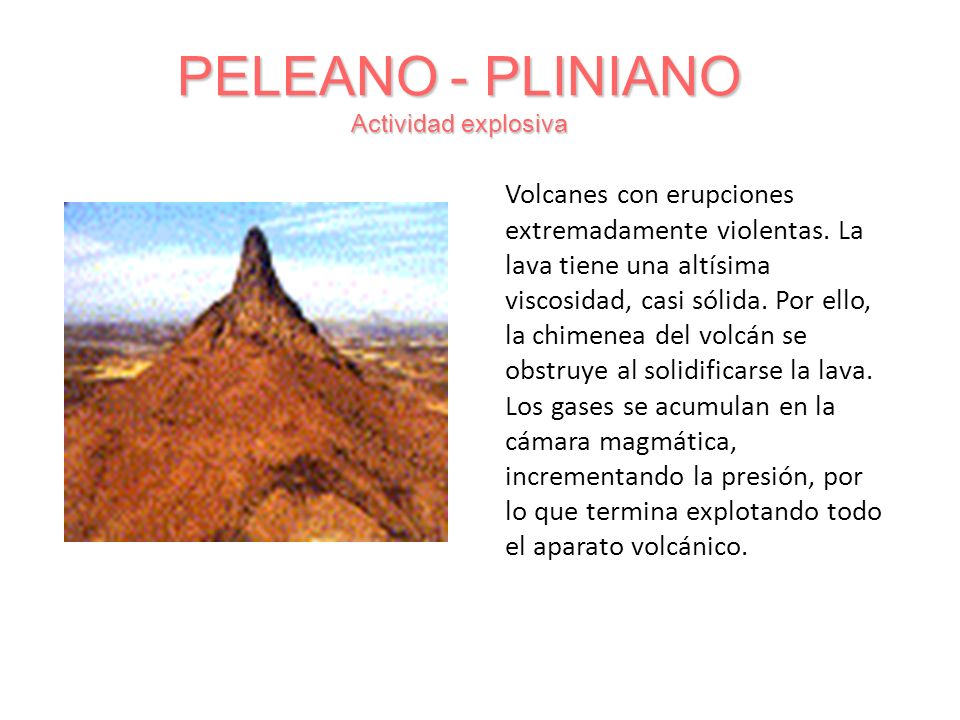

30 PELEANO - PLINIANO Actividad explosiva
Volcanes con erupciones extremadamente violentas. La lava tiene una altísima viscosidad, casi sólida. Por ello, la chimenea del volcán se obstruye al solidificarse la lava. Los gases se acumulan en la cámara magmática, incrementando la presión, por lo que termina explotando todo el aparato volcánico.

31 TERREMOTOS

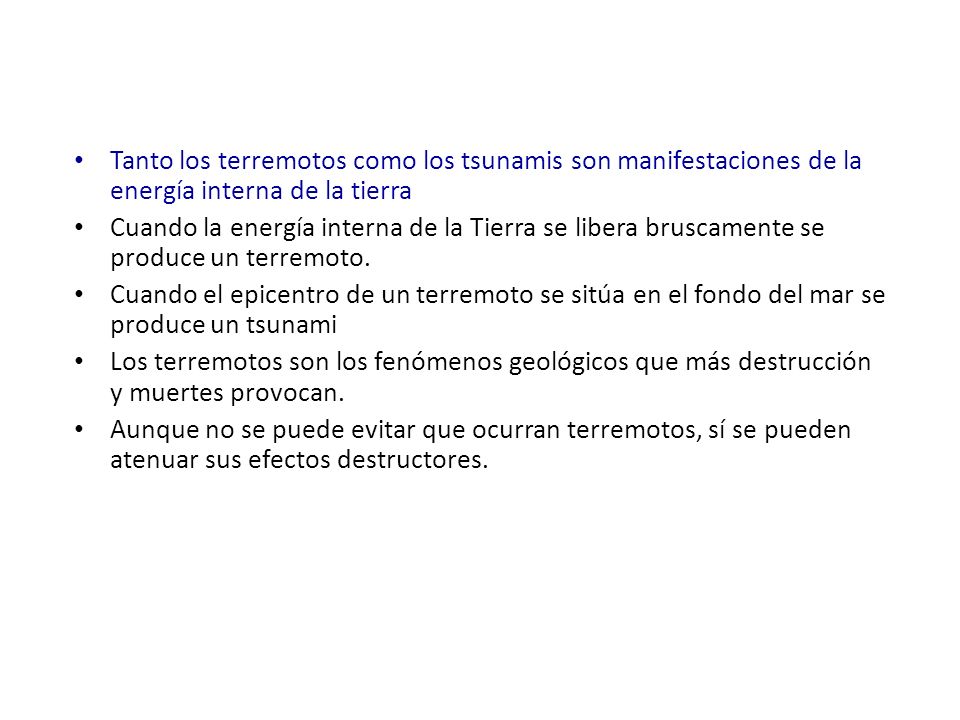

32 Tanto los terremotos como los tsunamis son manifestaciones de la energía interna de la tierra
Cuando la energía interna de la Tierra se libera bruscamente se produce un terremoto. Cuando el epicentro de un terremoto se sitúa en el fondo del mar se produce un tsunami Los terremotos son los fenómenos geológicos que más destrucción y muertes provocan. Aunque no se puede evitar que ocurran terremotos, sí se pueden atenuar sus efectos destructores.

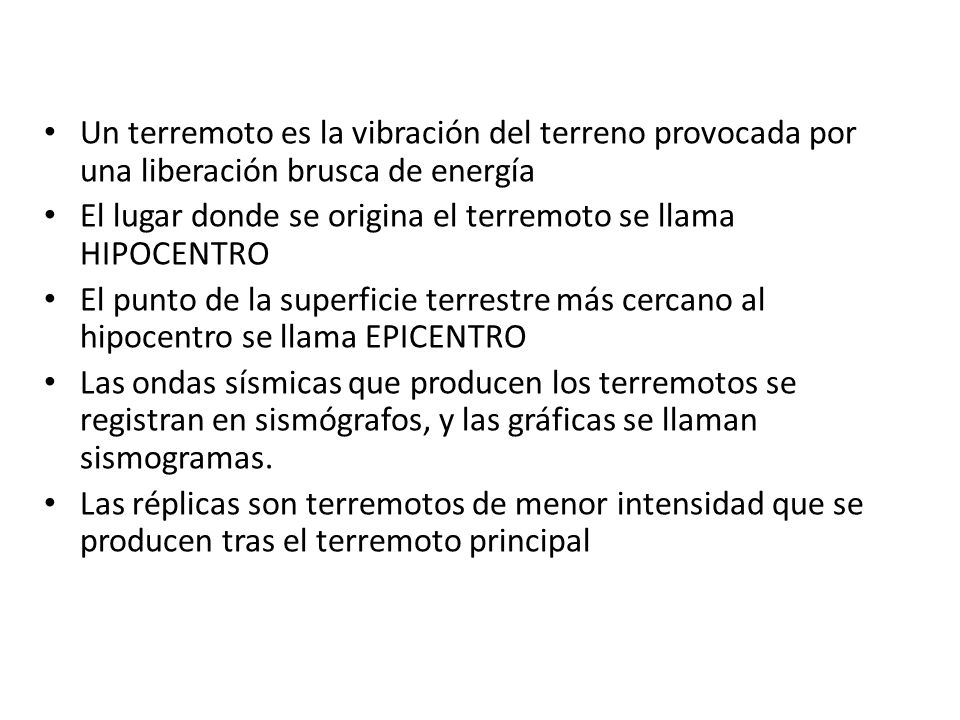

33 Un terremoto es la vibración del terreno provocada por una liberación brusca de energía
El lugar donde se origina el terremoto se llama HIPOCENTRO El punto de la superficie terrestre más cercano al hipocentro se llama EPICENTRO Las ondas sísmicas que producen los terremotos se registran en sismógrafos, y las gráficas se llaman sismogramas. Las réplicas son terremotos de menor intensidad que se producen tras el terremoto principal

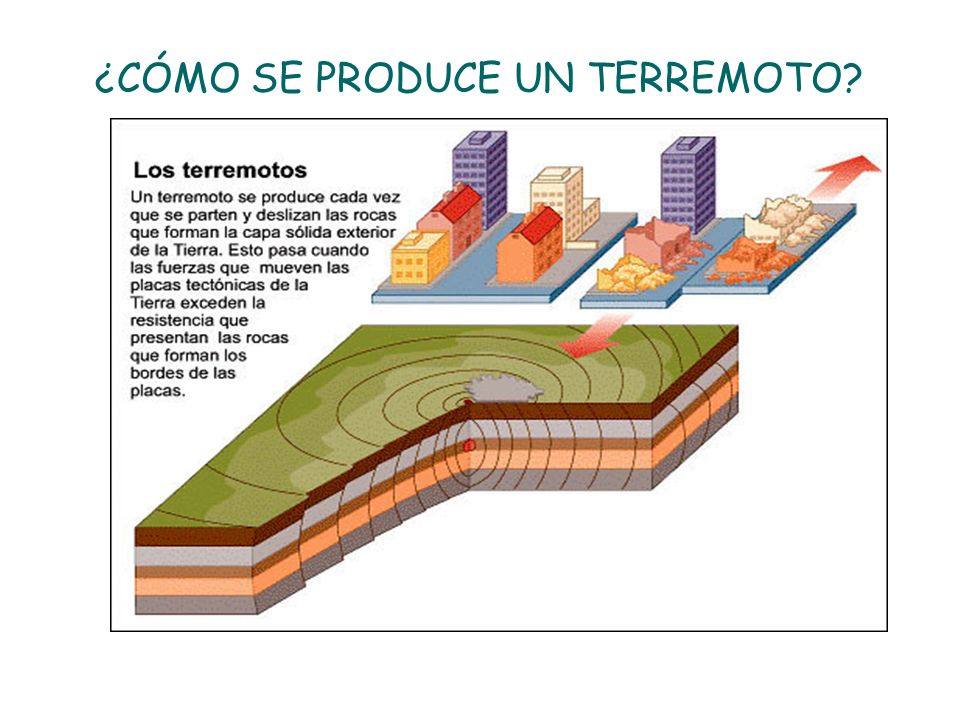

34 ¿CÓMO SE PRODUCE UN TERREMOTO?

35

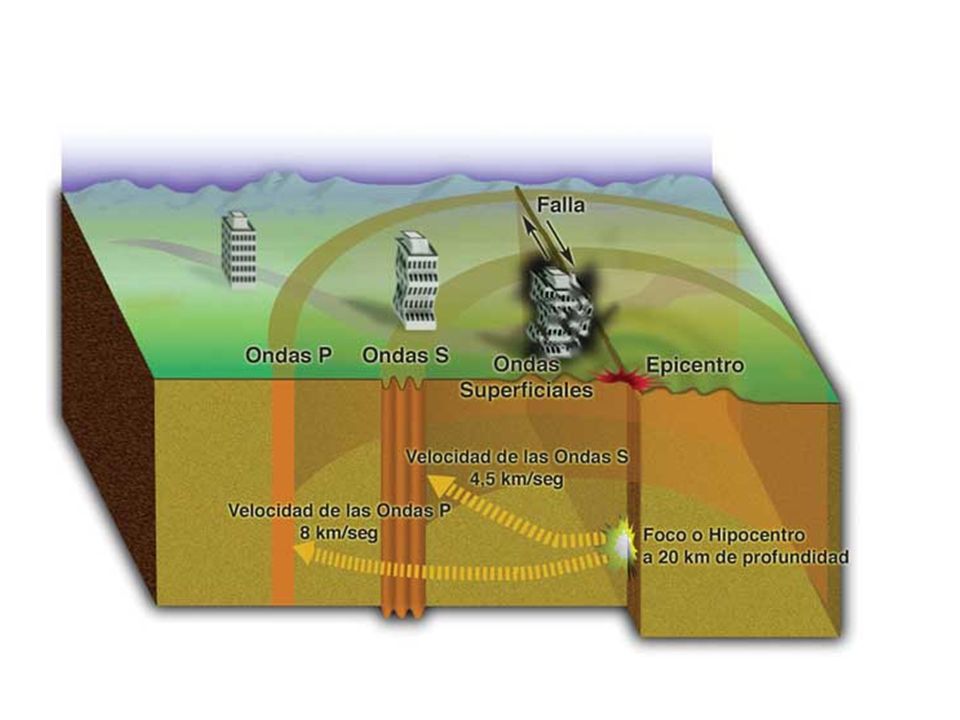

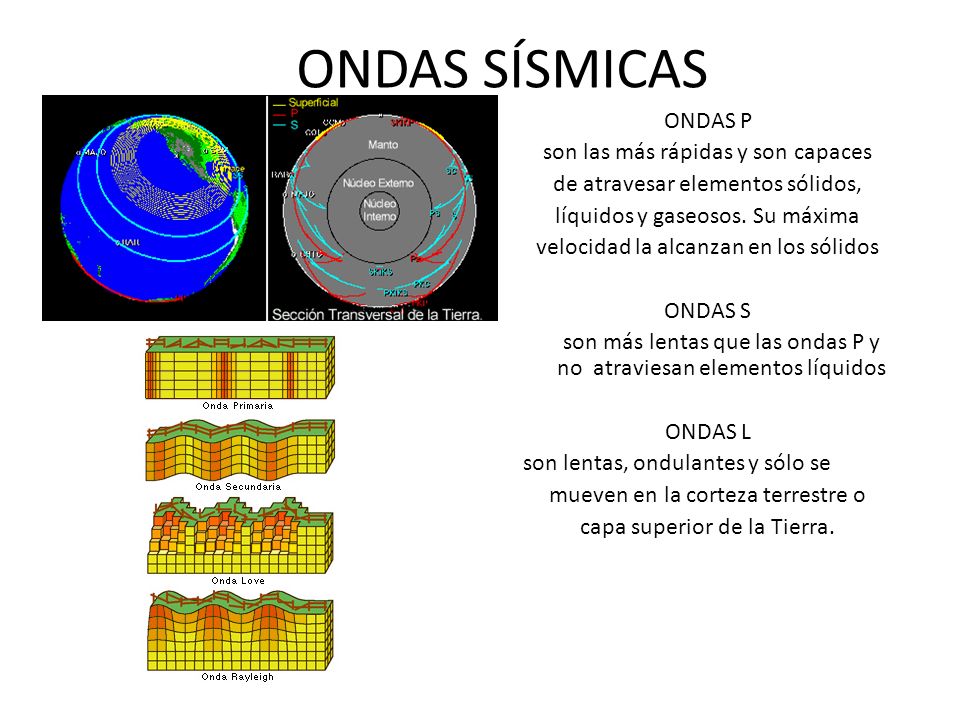

36 ONDAS SÍSMICAS ONDAS P son las más rápidas y son capaces
de atravesar elementos sólidos, líquidos y gaseosos. Su máxima velocidad la alcanzan en los sólidos ONDAS S son más lentas que las ondas P y no atraviesan elementos líquidos ONDAS L son lentas, ondulantes y sólo se mueven en la corteza terrestre o capa superior de la Tierra.

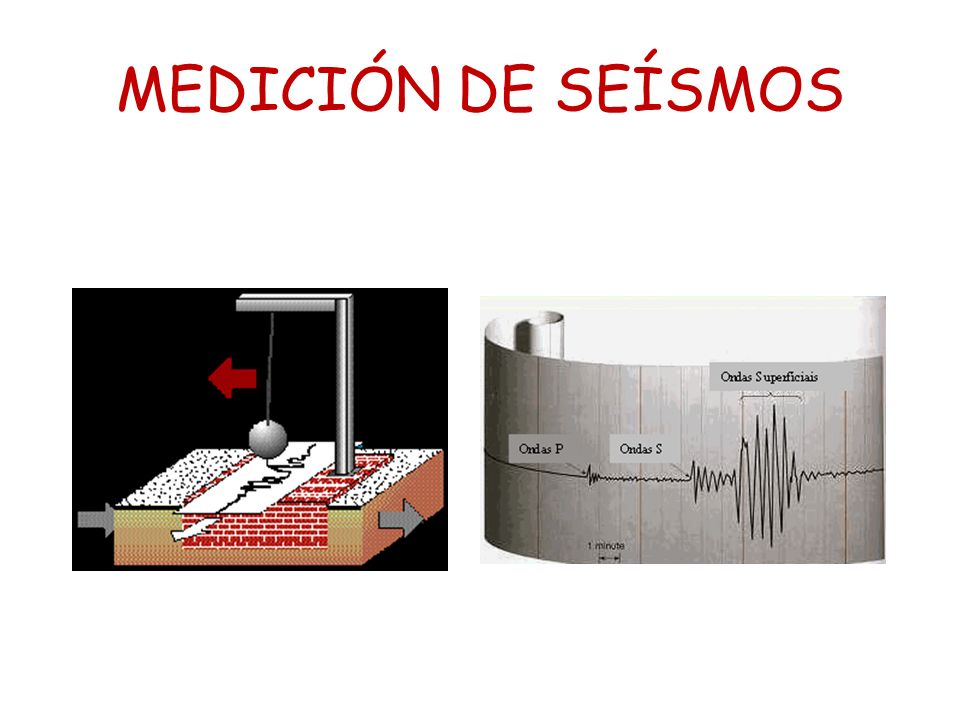

37 MEDICIÓN DE SEÍSMOS

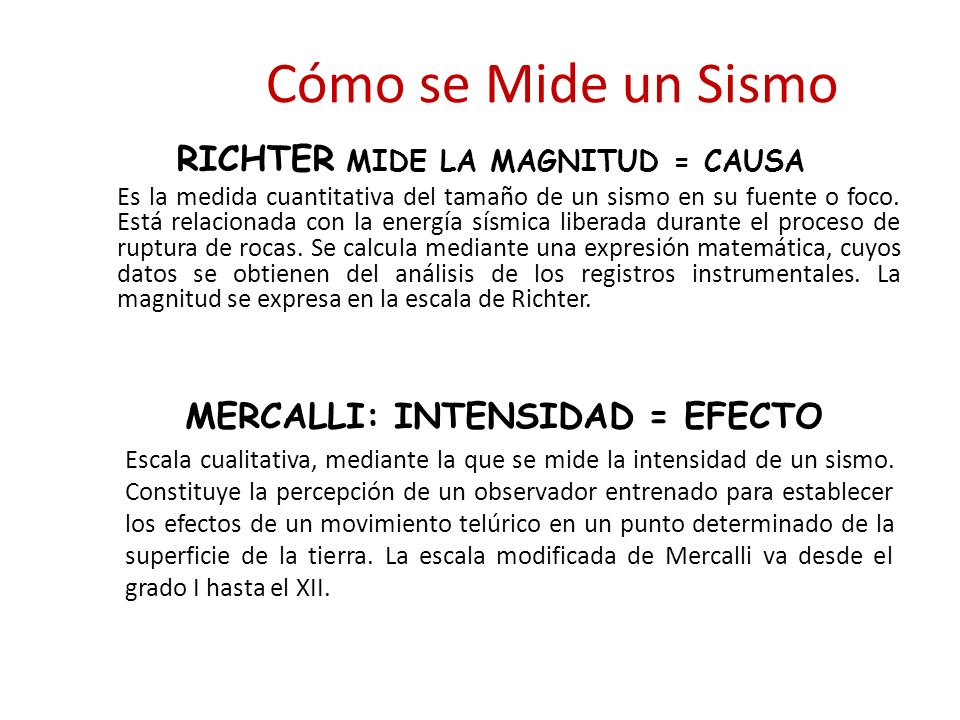

38 RICHTER MIDE LA MAGNITUD = CAUSA
Cómo se Mide un Sismo RICHTER MIDE LA MAGNITUD = CAUSA Es la medida cuantitativa del tamaño de un sismo en su fuente o foco. Está relacionada con la energía sísmica liberada durante el proceso de ruptura de rocas. Se calcula mediante una expresión matemática, cuyos datos se obtienen del análisis de los registros instrumentales. La magnitud se expresa en la escala de Richter. MERCALLI: INTENSIDAD = EFECTO Escala cualitativa, mediante la que se mide la intensidad de un sismo. Constituye la percepción de un observador entrenado para establecer los efectos de un movimiento telúrico en un punto determinado de la superficie de la tierra. La escala modificada de Mercalli va desde el grado I hasta el XII.

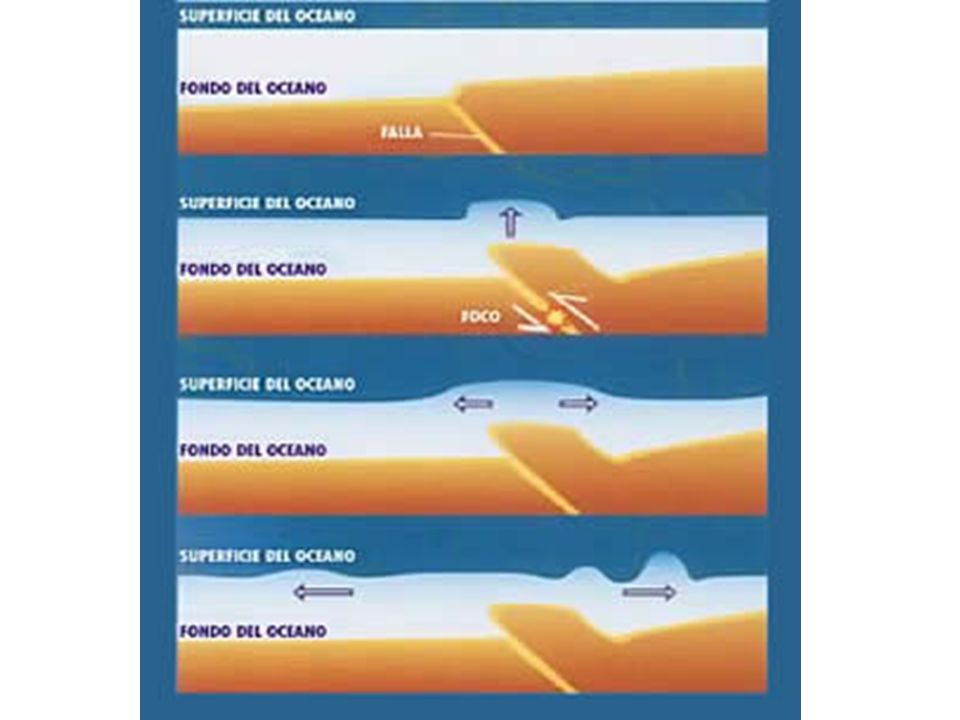

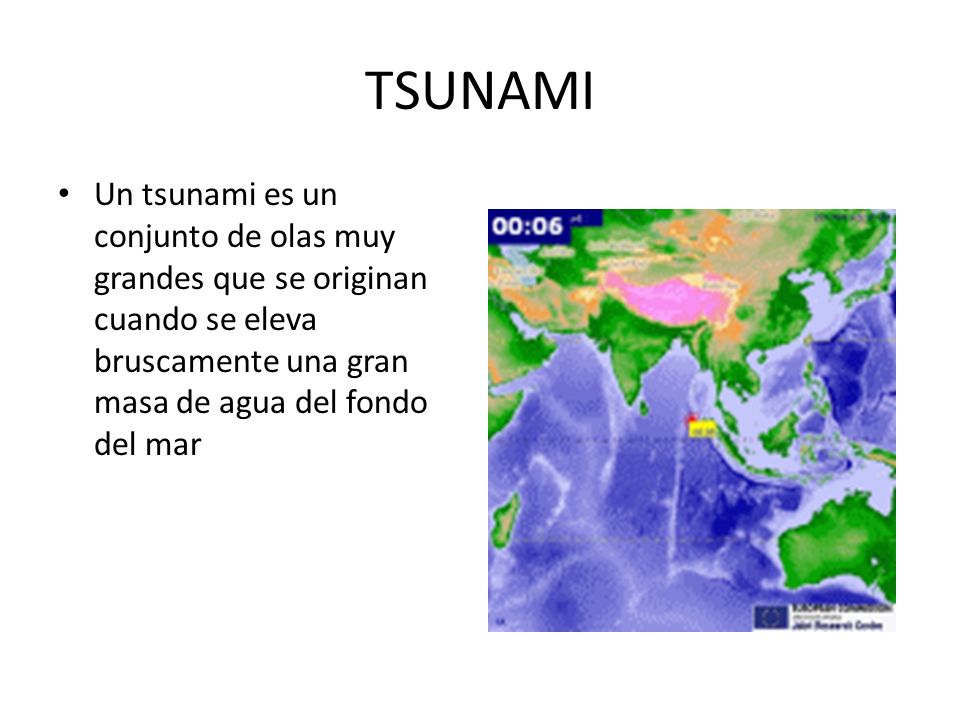

39 TSUNAMI Un tsunami es un conjunto de olas muy grandes que se originan cuando se eleva bruscamente una gran masa de agua del fondo del mar

40

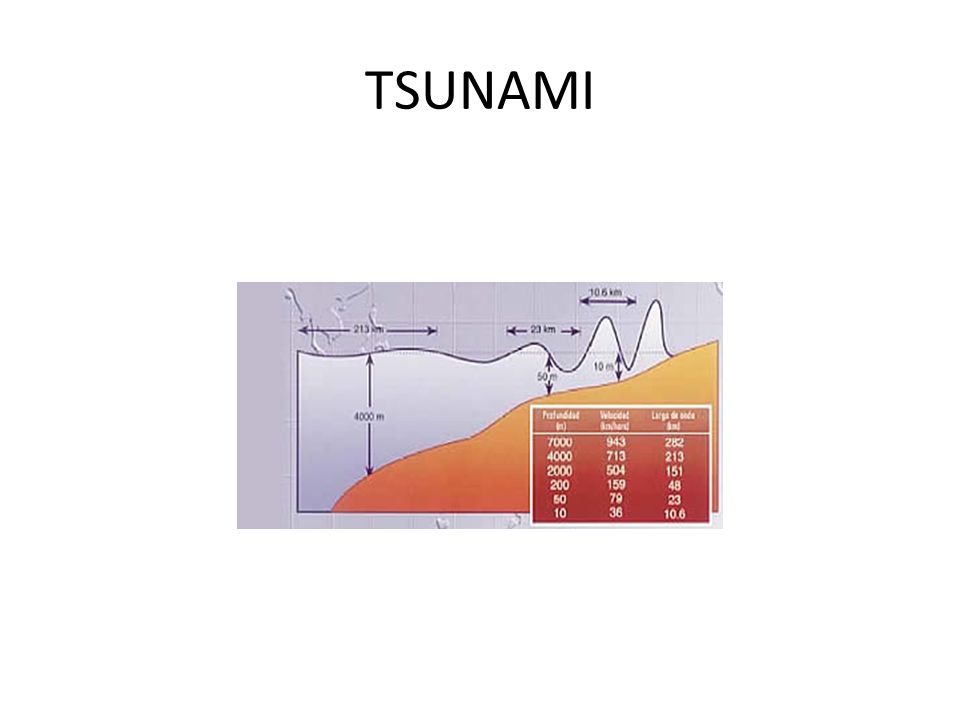

41 TSUNAMI

42 RIESGO Y PREVENCIÓN SÍSMICA
El riesgo sísmico de una zona es la probabilidad de que ocurra en ella un terremoto de cierta intensidad durante un periodo de tiempo determinado. La prevención sísmica consiste en la aplicación de una serie de medidas que eviten o reduzcan los efectos de un seísmo( Mapas de riesgo sísmico, normas para la construcción, educación de la población
