1

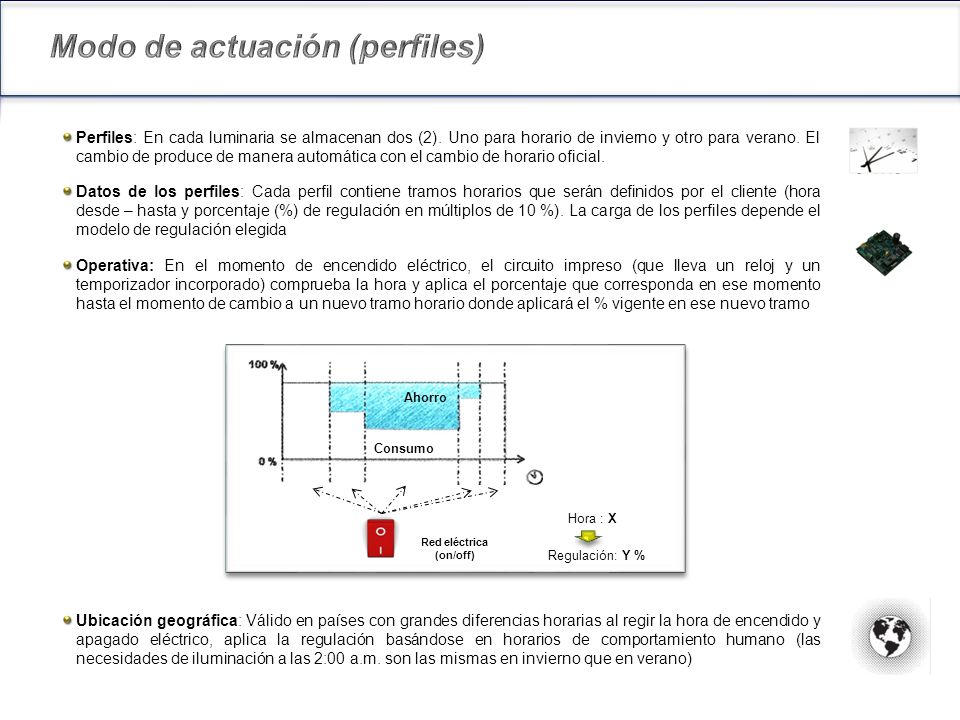

2 Perfiles: En cada luminaria se almacenan dos (2). Uno para horario de invierno y otro para verano. El cambio de produce de manera automática con el cambio de horario oficial. Datos de los perfiles: Cada perfil contiene tramos horarios que serán definidos por el cliente (hora desde – hasta y porcentaje (%) de regulación en múltiplos de 10 %). La carga de los perfiles depende el modelo de regulación elegida Operativa: En el momento de encendido eléctrico, el circuito impreso (que lleva un reloj y un temporizador incorporado) comprueba la hora y aplica el porcentaje que corresponda en ese momento hasta el momento de cambio a un nuevo tramo horario donde aplicará el % vigente en ese nuevo tramo Ubicación geográfica: Válido en países con grandes diferencias horarias al regir la hora de encendido y apagado eléctrico, aplica la regulación basándose en horarios de comportamiento humano (las necesidades de iluminación a las 2:00 a.m. son las mismas en invierno que en verano) Red eléctrica (on/off) Hora : X Regulación: Y % Ahorro Consumo

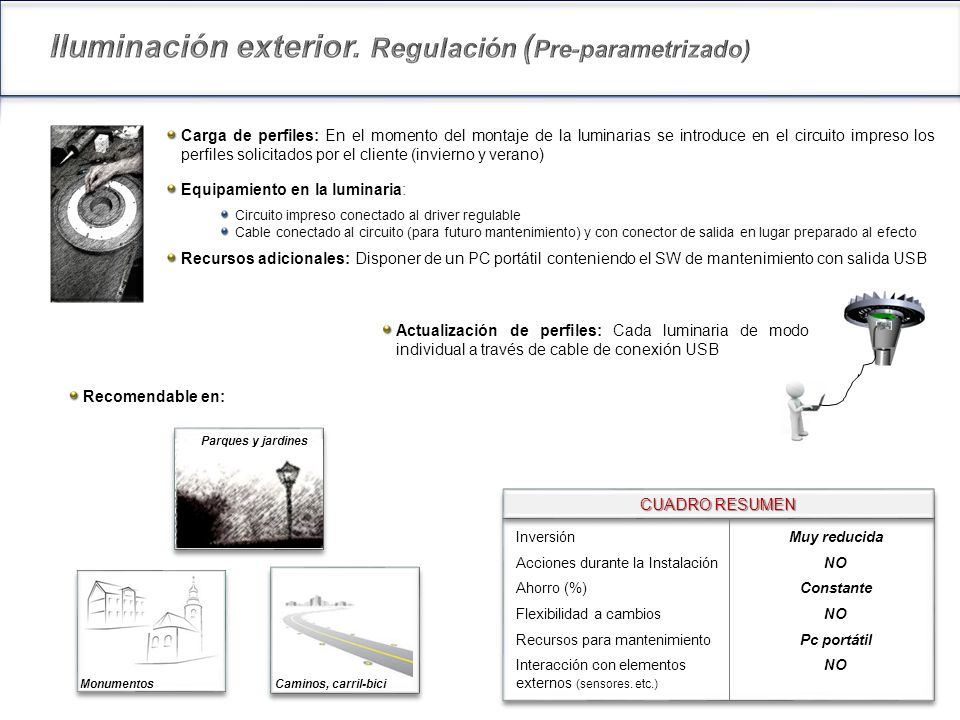

3 Carga de perfiles: En el momento del montaje de la luminarias se introduce en el circuito impreso los perfiles solicitados por el cliente (invierno y verano) Equipamiento en la luminaria: Circuito impreso conectado al driver regulable Cable conectado al circuito (para futuro mantenimiento) y con conector de salida en lugar preparado al efecto Recursos adicionales: Disponer de un PC portátil conteniendo el SW de mantenimiento con salida USB Actualización de perfiles: Cada luminaria de modo individual a través de cable de conexión USB Recomendable en: Inversión Acciones durante la Instalación Ahorro (%) Flexibilidad a cambios Recursos para mantenimiento Interacción con elementos externos (sensores. etc.) Muy reducida NO Constante NO Pc portátil NO CUADRO RESUMEN Monumentos Caminos, carril-bici Parques y jardines

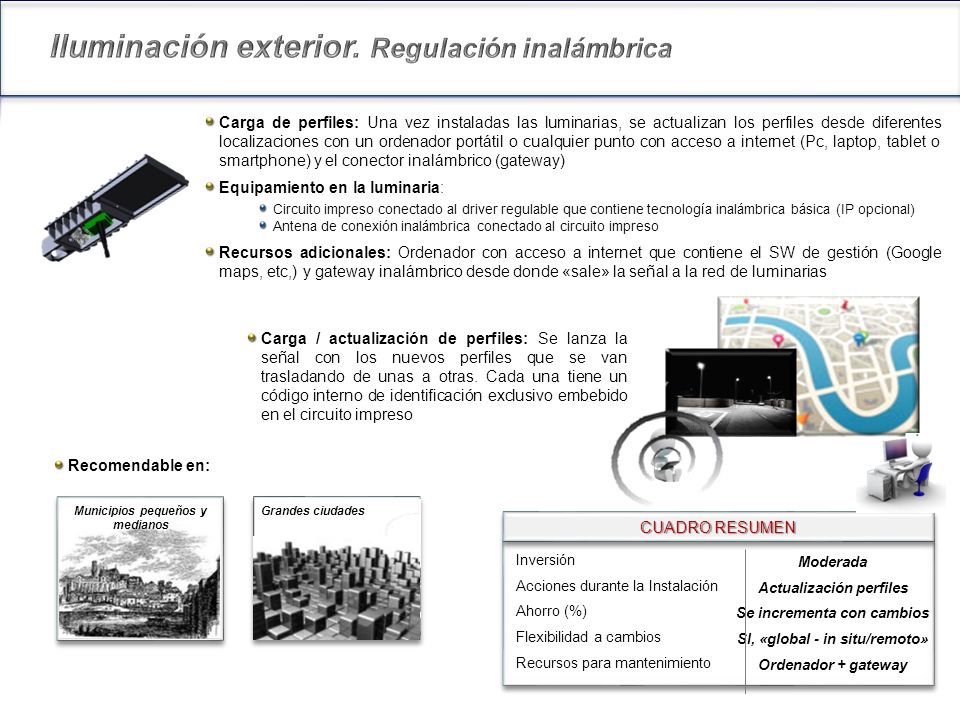

4 Carga de perfiles: Una vez instaladas las luminarias, se actualizan los perfiles desde diferentes localizaciones con un ordenador portátil o cualquier punto con acceso a internet (Pc, laptop, tablet o smartphone) y el conector inalámbrico (gateway) Equipamiento en la luminaria: Circuito impreso conectado al driver regulable que contiene tecnología inalámbrica básica (IP opcional) Antena de conexión inalámbrica conectado al circuito impreso Recursos adicionales: Ordenador con acceso a internet que contiene el SW de gestión (Google maps, etc,) y gateway inalámbrico desde donde «sale» la señal a la red de luminarias Carga / actualización de perfiles: Se lanza la señal con los nuevos perfiles que se van trasladando de unas a otras. Cada una tiene un código interno de identificación exclusivo embebido en el circuito impreso Recomendable en: Inversión Acciones durante la Instalación Ahorro (%) Flexibilidad a cambios Recursos para mantenimiento Moderada Actualización perfiles Se incrementa con cambios SI, «global - in situ/remoto» Ordenador + gateway CUADRO RESUMEN Municipios pequeños y medianos Grandes ciudades

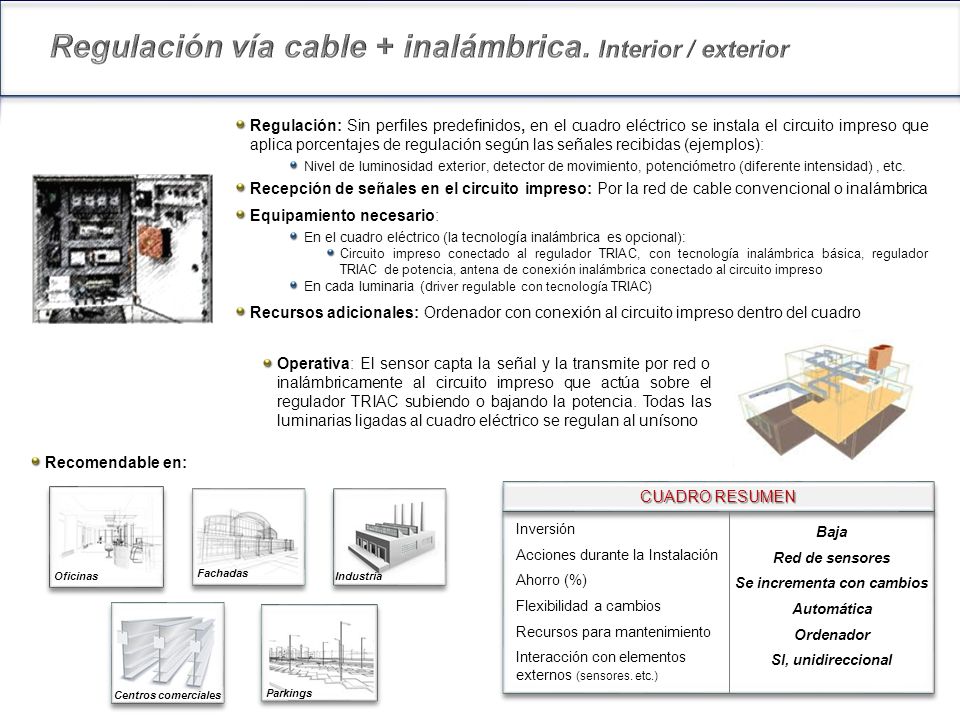

5 Regulación: Sin perfiles predefinidos, en el cuadro eléctrico se instala el circuito impreso que aplica porcentajes de regulación según las señales recibidas (ejemplos): Nivel de luminosidad exterior, detector de movimiento, potenciómetro (diferente intensidad), etc. Recepción de señales en el circuito impreso: Por la red de cable convencional o inalámbrica Equipamiento necesario: En el cuadro eléctrico (la tecnología inalámbrica es opcional): Circuito impreso conectado al regulador TRIAC, con tecnología inalámbrica básica, regulador TRIAC de potencia, antena de conexión inalámbrica conectado al circuito impreso En cada luminaria (d river regulable con tecnología TRIAC) Recursos adicionales: Ordenador con conexión al circuito impreso dentro del cuadro Operativa: El sensor capta la señal y la transmite por red o inalámbricamente al circuito impreso que actúa sobre el regulador TRIAC subiendo o bajando la potencia. Todas las luminarias ligadas al cuadro eléctrico se regulan al unísono Recomendable en: Inversión Acciones durante la Instalación Ahorro (%) Flexibilidad a cambios Recursos para mantenimiento Interacción con elementos externos (sensores. etc.) Baja Red de sensores Se incrementa con cambios Automática Ordenador SI, unidireccional CUADRO RESUMEN Oficinas Fachadas Industria Parkings Centros comerciales

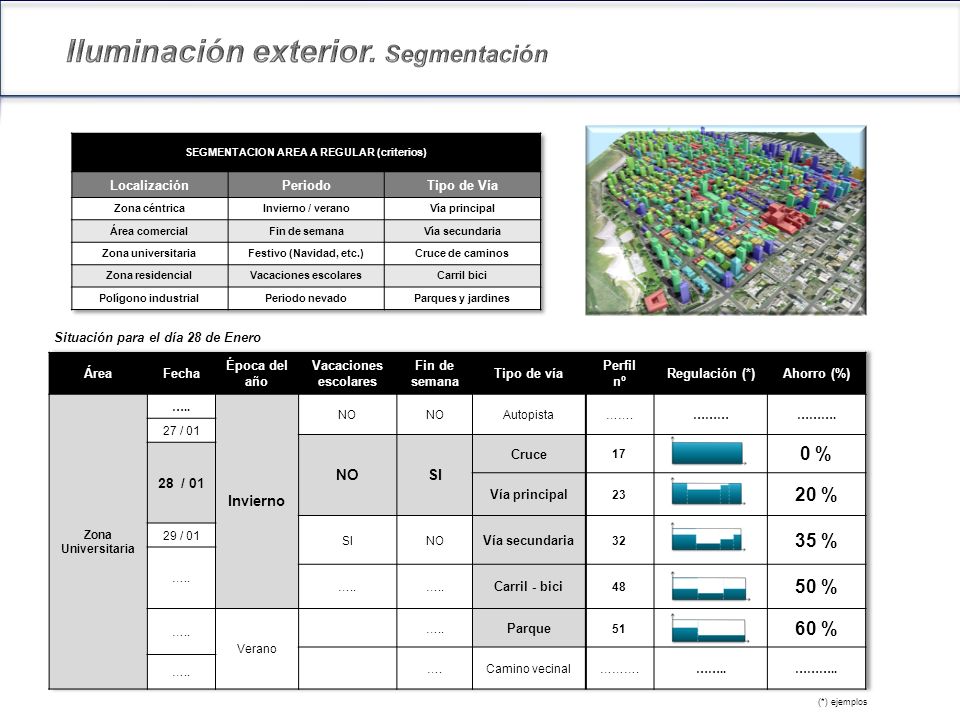

6 (*) ejemplos Situación para el día 28 de Enero

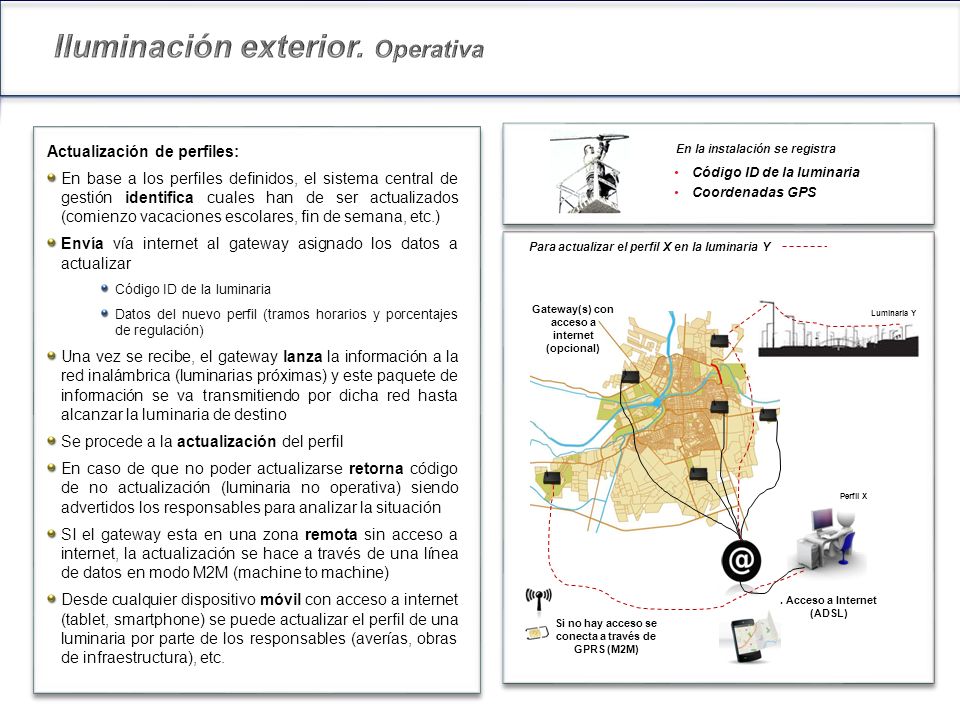

7 Si no hay acceso se conecta a través de GPRS (M2M). Acceso a Internet (ADSL) Gateway(s) con acceso a internet (opcional) Actualización de perfiles: En base a los perfiles definidos, el sistema central de gestión identifica cuales han de ser actualizados (comienzo vacaciones escolares, fin de semana, etc.) Envía vía internet al gateway asignado los datos a actualizar Código ID de la luminaria Datos del nuevo perfil (tramos horarios y porcentajes de regulación) Una vez se recibe, el gateway lanza la información a la red inalámbrica (luminarias próximas) y este paquete de información se va transmitiendo por dicha red hasta alcanzar la luminaria de destino Se procede a la actualización del perfil En caso de que no poder actualizarse retorna código de no actualización (luminaria no operativa) siendo advertidos los responsables para analizar la situación SI el gateway esta en una zona remota sin acceso a internet, la actualización se hace a través de una línea de datos en modo M2M (machine to machine) Desde cualquier dispositivo móvil con acceso a internet (tablet, smartphone) se puede actualizar el perfil de una luminaria por parte de los responsables (averías, obras de infraestructura), etc. Código ID de la luminaria Coordenadas GPS En la instalación se registra Para actualizar el perfil X en la luminaria Y Luminaria Y Perfil X

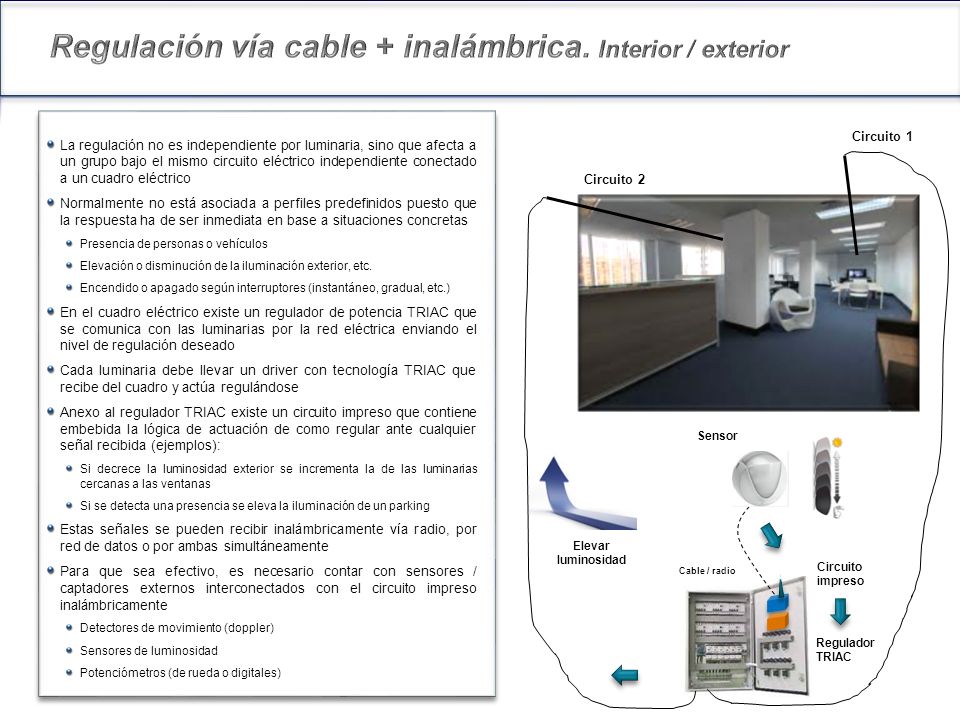

8 La regulación no es independiente por luminaria, sino que afecta a un grupo bajo el mismo circuito eléctrico independiente conectado a un cuadro eléctrico Normalmente no está asociada a perfiles predefinidos puesto que la respuesta ha de ser inmediata en base a situaciones concretas Presencia de personas o vehículos Elevación o disminución de la iluminación exterior, etc. Encendido o apagado según interruptores (instantáneo, gradual, etc.) En el cuadro eléctrico existe un regulador de potencia TRIAC que se comunica con las luminarias por la red eléctrica enviando el nivel de regulación deseado Cada luminaria debe llevar un driver con tecnología TRIAC que recibe del cuadro y actúa regulándose Anexo al regulador TRIAC existe un circuito impreso que contiene embebida la lógica de actuación de como regular ante cualquier señal recibida (ejemplos): Si decrece la luminosidad exterior se incrementa la de las luminarias cercanas a las ventanas Si se detecta una presencia se eleva la iluminación de un parking Estas señales se pueden recibir inalámbricamente vía radio, por red de datos o por ambas simultáneamente Para que sea efectivo, es necesario contar con sensores / captadores externos interconectados con el circuito impreso inalámbricamente Detectores de movimiento (doppler) Sensores de luminosidad Potenciómetros (de rueda o digitales) Circuito 1 Circuito 2 Sensor Circuito impreso Regulador TRIAC Cable / radio Elevar luminosidad

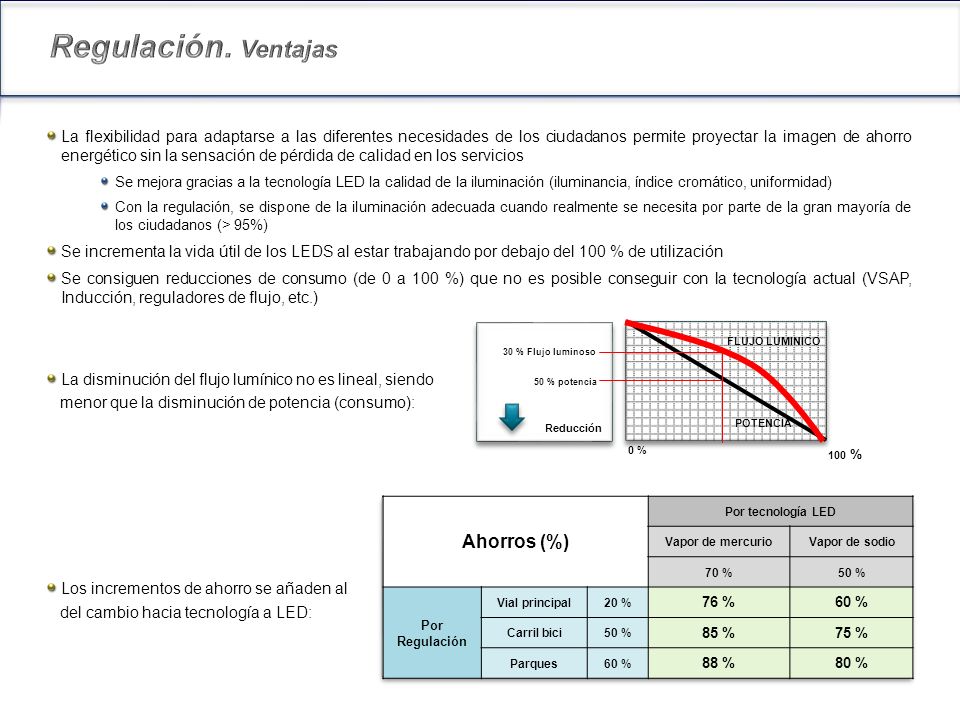

9 La flexibilidad para adaptarse a las diferentes necesidades de los ciudadanos permite proyectar la imagen de ahorro energético sin la sensación de pérdida de calidad en los servicios Se mejora gracias a la tecnología LED la calidad de la iluminación (iluminancia, índice cromático, uniformidad) Con la regulación, se dispone de la iluminación adecuada cuando realmente se necesita por parte de la gran mayoría de los ciudadanos (> 95%) Se incrementa la vida útil de los LEDS al estar trabajando por debajo del 100 % de utilización Se consiguen reducciones de consumo (de 0 a 100 %) que no es posible conseguir con la tecnología actual (VSAP, Inducción, reguladores de flujo, etc.) La disminución del flujo lumínico no es lineal, siendo menor que la disminución de potencia (consumo): Los incrementos de ahorro se añaden al del cambio hacia tecnología a LED: 0 % 100 % POTENCIA FLUJO LUMINICO 50 % potencia 30 % Flujo luminoso Reducción Ahorros (%) Por tecnología LED Vapor de mercurioVapor de sodio 70 %50 % Por Regulación Vial principal20 % 76 %60 % Carril bici50 % 85 %75 % Parques60 % 88 %80 %

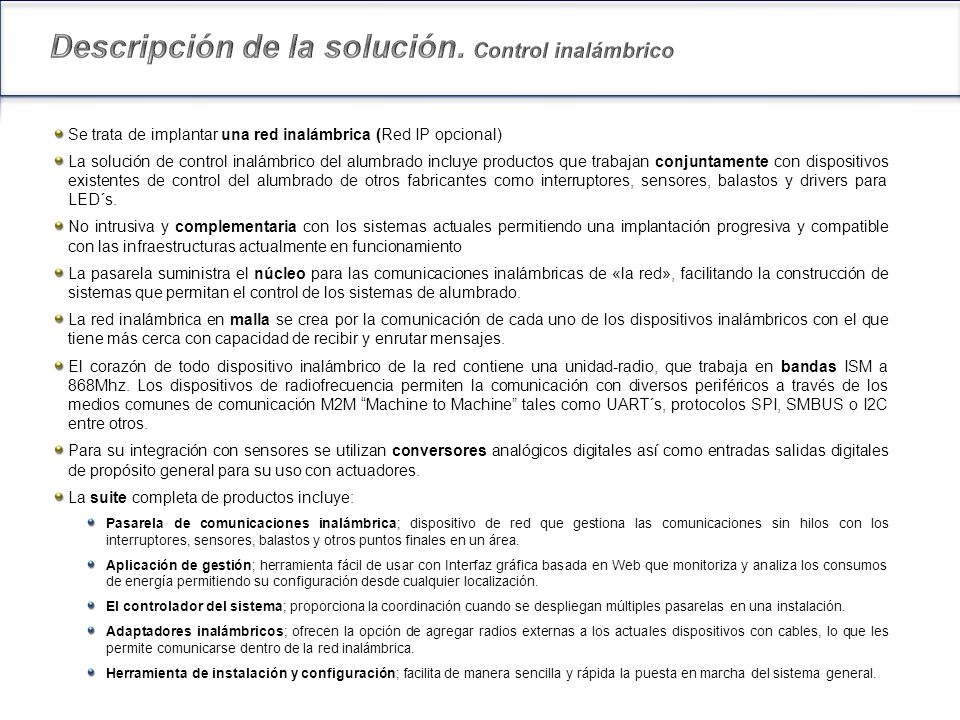

10 Se trata de implantar una red inalámbrica (Red IP opcional) La solución de control inalámbrico del alumbrado incluye productos que trabajan conjuntamente con dispositivos existentes de control del alumbrado de otros fabricantes como interruptores, sensores, balastos y drivers para LED´s. No intrusiva y complementaria con los sistemas actuales permitiendo una implantación progresiva y compatible con las infraestructuras actualmente en funcionamiento La pasarela suministra el núcleo para las comunicaciones inalámbricas de «la red», facilitando la construcción de sistemas que permitan el control de los sistemas de alumbrado. La red inalámbrica en malla se crea por la comunicación de cada uno de los dispositivos inalámbricos con el que tiene más cerca con capacidad de recibir y enrutar mensajes. El corazón de todo dispositivo inalámbrico de la red contiene una unidad-radio, que trabaja en bandas ISM a 868Mhz. Los dispositivos de radiofrecuencia permiten la comunicación con diversos periféricos a través de los medios comunes de comunicación M2M “Machine to Machine” tales como UART´s, protocolos SPI, SMBUS o I2C entre otros. Para su integración con sensores se utilizan conversores analógicos digitales así como entradas salidas digitales de propósito general para su uso con actuadores. La suite completa de productos incluye: Pasarela de comunicaciones inalámbrica; dispositivo de red que gestiona las comunicaciones sin hilos con los interruptores, sensores, balastos y otros puntos finales en un área. Aplicación de gestión; herramienta fácil de usar con Interfaz gráfica basada en Web que monitoriza y analiza los consumos de energía permitiendo su configuración desde cualquier localización. El controlador del sistema; proporciona la coordinación cuando se despliegan múltiples pasarelas en una instalación. Adaptadores inalámbricos; ofrecen la opción de agregar radios externas a los actuales dispositivos con cables, lo que les permite comunicarse dentro de la red inalámbrica. Herramienta de instalación y configuración; facilita de manera sencilla y rápida la puesta en marcha del sistema general.

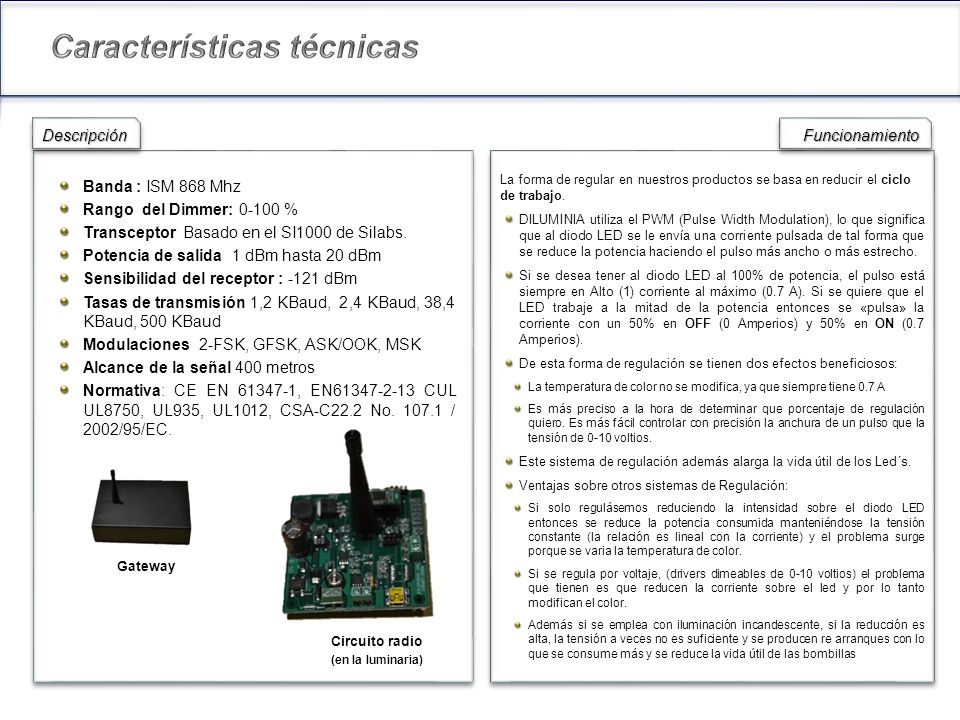

11 La forma de regular en nuestros productos se basa en reducir el ciclo de trabajo. DILUMINIA utiliza el PWM (Pulse Width Modulation), lo que significa que al diodo LED se le envía una corriente pulsada de tal forma que se reduce la potencia haciendo el pulso más ancho o más estrecho. Si se desea tener al diodo LED al 100% de potencia, el pulso está siempre en Alto (1) corriente al máximo (0.7 A). Si se quiere que el LED trabaje a la mitad de la potencia entonces se «pulsa» la corriente con un 50% en OFF (0 Amperios) y 50% en ON (0.7 Amperios). De esta forma de regulación se tienen dos efectos beneficiosos: La temperatura de color no se modifica, ya que siempre tiene 0.7 A Es más preciso a la hora de determinar que porcentaje de regulación quiero. Es más fácil controlar con precisión la anchura de un pulso que la tensión de 0-10 voltios. Este sistema de regulación además alarga la vida útil de los Led´s. Ventajas sobre otros sistemas de Regulación: Si solo regulásemos reduciendo la intensidad sobre el diodo LED entonces se reduce la potencia consumida manteniéndose la tensión constante (la relación es lineal con la corriente) y el problema surge porque se varia la temperatura de color. Si se regula por voltaje, (drivers dimeables de 0-10 voltios) el problema que tienen es que reducen la corriente sobre el led y por lo tanto modifican el color. Además si se emplea con iluminación incandescente, si la reducción es alta, la tensión a veces no es suficiente y se producen re arranques con lo que se consume más y se reduce la vida útil de las bombillas La forma de regular en nuestros productos se basa en reducir el ciclo de trabajo. DILUMINIA utiliza el PWM (Pulse Width Modulation), lo que significa que al diodo LED se le envía una corriente pulsada de tal forma que se reduce la potencia haciendo el pulso más ancho o más estrecho. Si se desea tener al diodo LED al 100% de potencia, el pulso está siempre en Alto (1) corriente al máximo (0.7 A). Si se quiere que el LED trabaje a la mitad de la potencia entonces se «pulsa» la corriente con un 50% en OFF (0 Amperios) y 50% en ON (0.7 Amperios). De esta forma de regulación se tienen dos efectos beneficiosos: La temperatura de color no se modifica, ya que siempre tiene 0.7 A Es más preciso a la hora de determinar que porcentaje de regulación quiero. Es más fácil controlar con precisión la anchura de un pulso que la tensión de 0-10 voltios. Este sistema de regulación además alarga la vida útil de los Led´s. Ventajas sobre otros sistemas de Regulación: Si solo regulásemos reduciendo la intensidad sobre el diodo LED entonces se reduce la potencia consumida manteniéndose la tensión constante (la relación es lineal con la corriente) y el problema surge porque se varia la temperatura de color. Si se regula por voltaje, (drivers dimeables de 0-10 voltios) el problema que tienen es que reducen la corriente sobre el led y por lo tanto modifican el color. Además si se emplea con iluminación incandescente, si la reducción es alta, la tensión a veces no es suficiente y se producen re arranques con lo que se consume más y se reduce la vida útil de las bombillas Banda : ISM 868 Mhz Rango del Dimmer: 0-100 % Transceptor Basado en el SI1000 de Silabs. Potencia de salida 1 dBm hasta 20 dBm Sensibilidad del receptor : -121 dBm Tasas de transmisión 1,2 KBaud, 2,4 KBaud, 38,4 KBaud, 500 KBaud Modulaciones 2-FSK, GFSK, ASK/OOK, MSK Alcance de la señal 400 metros Normativa: CE EN 61347-1, EN61347-2-13 CUL UL8750, UL935, UL1012, CSA-C22.2 No. 107.1 / 2002/95/EC. DescripciónDescripción FuncionamientoFuncionamiento Gateway Circuito radio (en la luminaria)
