1 Instalación y configuración de redes en AIP’s
Prof. Carlos Arca Alarcón

2 Componentes Hardware Servidor (IBM, HP o compatible)
Estaciones de trabajo con tarjeta de red (alámbrica / inalámbrica) Switch (concentrador) Modem Router- Direct Way Cableado estructurado Otros : DVD/TV Proyector Multimedia

3 Componentes Software Servidor Estaciones Windows 2000 Server
Proxy : ISA Server / Jana Server VPN Etrust Antivirus Estaciones Windows Xp, Windows 2000, Windows 98 Microsoft Office (XP,2000,2003,2007) Acceso a Internet vía Proxy Software libre proporcionado por DIGETE

4 Configurar la NIC (Tarjeta de red)

5 Tarjeta de red Dispositivo que permite la comunicación entre PCs en una red (Lan,Man,Wan) Tipos: Alámbrica Inalámbrica En ambos casos debemos configurarla para poder acceder a INTERNET.

6 Dirección IP Es un número que identifica de manera lógica y jerárquica a una interfaz de una computadora dentro de una red que utilice el protocolo IP (Internet Protocol). Existen dos tipos: IP dinámica, IP estática. IP dinámica cambia cada vez que nuestro modem/router se conecta INTERNET. IP estática, lo utilizan los sitios de Internet que por su naturaleza necesitan estar permanentemente conectados. Los servidores de correo, DNS, FTP públicos, y servidores de páginas web.

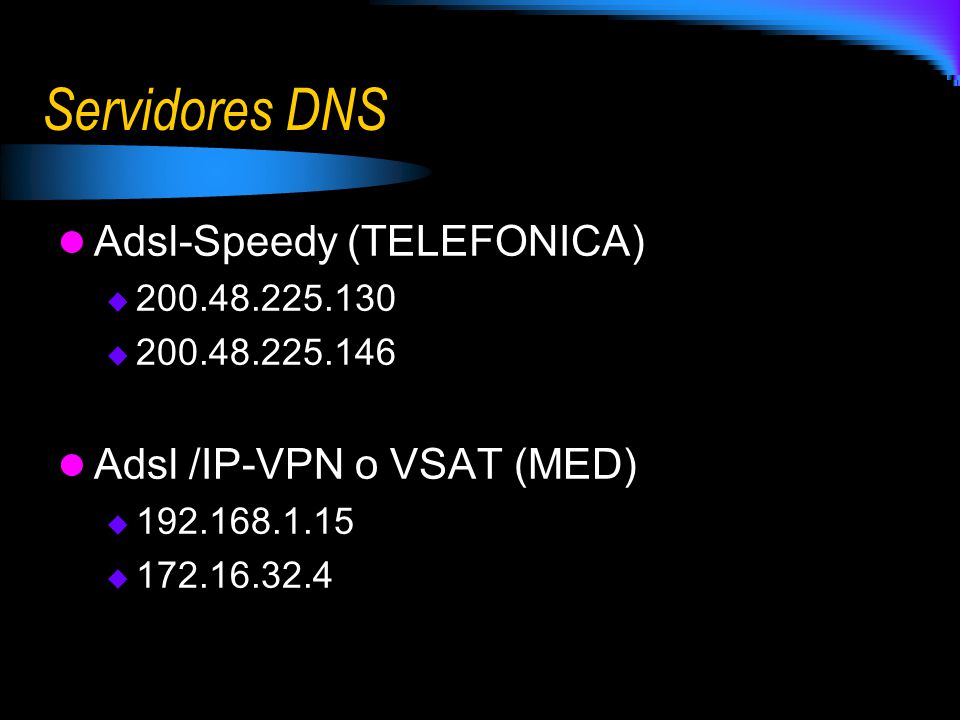

7 Servidores DNS Adsl-Speedy (TELEFONICA) Adsl /IP-VPN o VSAT (MED)
Adsl /IP-VPN o VSAT (MED)

8 Configuración IP Clic derecho a Mis sitios de red, propiedades la Conexión de Area Local y luego a las propiedades de Protocolo de Internet (TCP/IP).

9 Tipos de acceso a Internet que provee la DIGETE
ADSL/Speedy (Telefónica) ADSL/IP-VPN (Filtro incluido) VSAT (Señal satelital)

10 Configuración IP con Speedy
Servidor clic Dirección IP del Modem/Router

11 Configuración IP con Speedy
Estación Las direcciones IP deben ser únicas para cada PC, desde: hasta xx La puerta de enlace y los DNS deben tener el IP del servidor, para la salida a INTERNET a través del PROXY.

12 IP Speedy Convencional
Todas las estaciones deben configurarse con administrador de INTERNET. Este es para el caso de cabina pública o acceso desde casa. No utiliza PROXY para conectarse a INTERNET

13 Configuración IP-VPN o VSAT
Servidor

14 Configuración IP-VPN o VSAT
Estación Las direcciones IP deben ser únicas para cada PC, desde: hasta xx La puerta de enlace y los DNS deben tener el IP del servidor, para la salida a INTERNET a través del PROXY.

15 Configurar el Dominio o grupo de trabajo

16 Propiedades del Sistema
Hacemos AntiClic en Mi PC/ Propiedades. Nos muestra información sobre el nombre del equipo y el grupo de trabajo. Hacemos clic en

17 Cambio en el nombre de equipo
Ingresamos el nombre del equipo dependiendo de la IE: Plam00XX_xx Luego ingresamos el sufijo DNS haciendo clic en el “botón mas” dlam00xx.huascaran.gob.pe

18 Cambio del grupo de trabajo o Dominio
Si tenemos un Servidor con Windows 2000 Server debemos escoger la opción “Dominio”, caso contrario “Grupo de trabajo”. Debiéndose escribir el nombre de dominio correspondiente a cada IE. Luego de Aceptar el equipo debe reiniciarse.

19 El Proxy

20 ¿Proxy? Un proxy es un programa o dispositivo que realiza una tarea acceso a Internet en lugar de otro ordenador. Un proxy es un punto intermedio entre un ordenador conectado a Internet y el servidor que está accediendo.

21 Algunos programas Proxy’s
Squid ISA Server Jana Server WinGate 6.0.4 Proxy Vampire 2.1 SpoonProxy Net Proxy Utilizados por DIGETE

22 Configurar el Internet Explorer

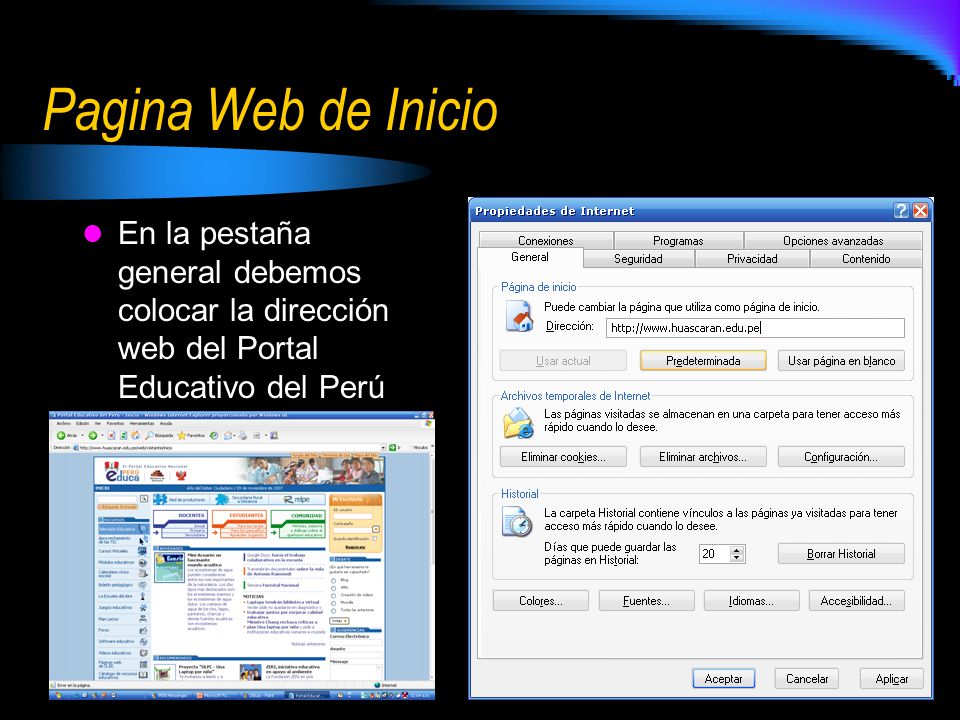

23 Pagina Web de Inicio En la pestaña general debemos colocar la dirección web del Portal Educativo del Perú

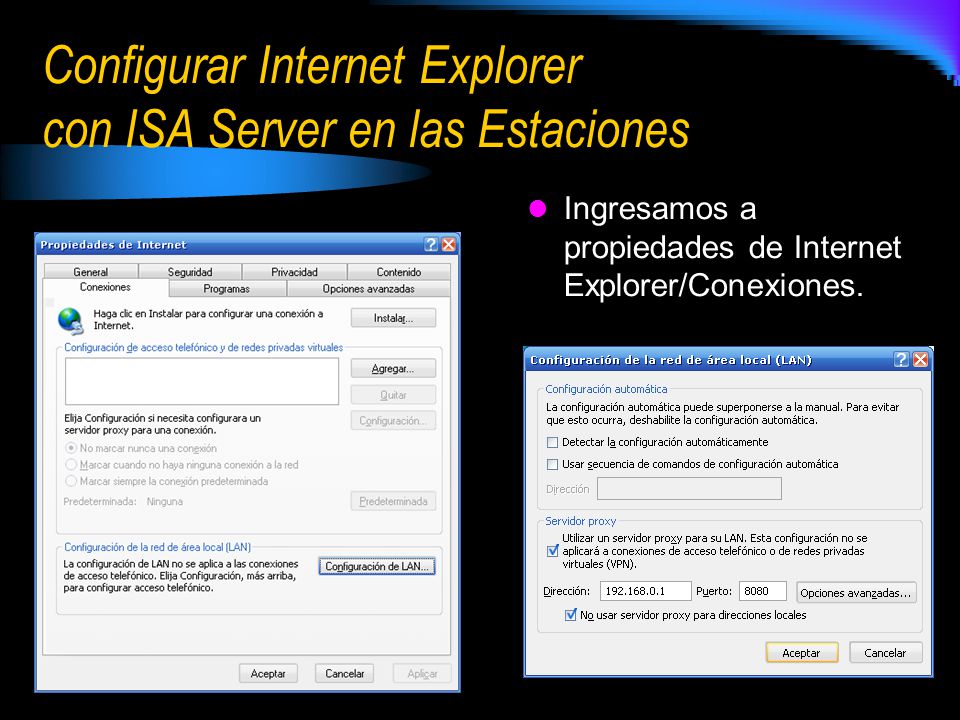

24 Configurar Internet Explorer con ISA Server en las Estaciones
Ingresamos a propiedades de Internet Explorer/Conexiones.

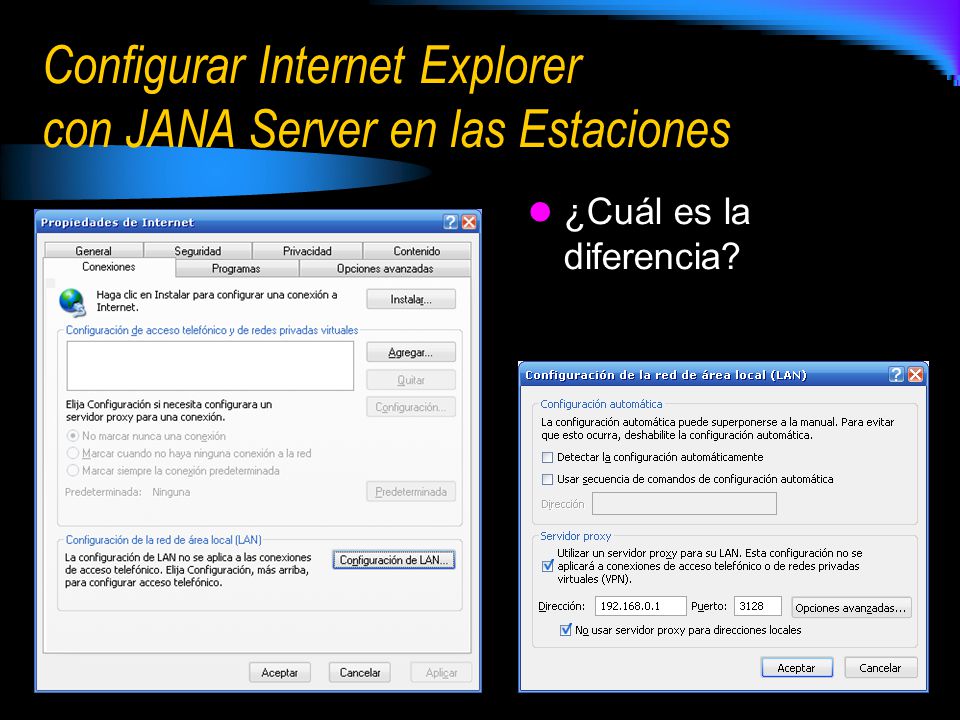

25 Configurar Internet Explorer con JANA Server en las Estaciones
¿Cuál es la diferencia?

26 Configurar HTTP en Internet Explorer
Para no tener problemas de visualización de la página web del Portal Educativo del Perú se debe activar la casilla “Usar HTTP 1.1 en conexiones proxy” en la pestaña Opciones avanzadas.

27 Configurar Autocompletar en Internet Explorer
En la pestaña contenido, hacemos clic en el botón Autocompletar y podremos configurar esta opción, así como borrar el historial de Autocompletar.

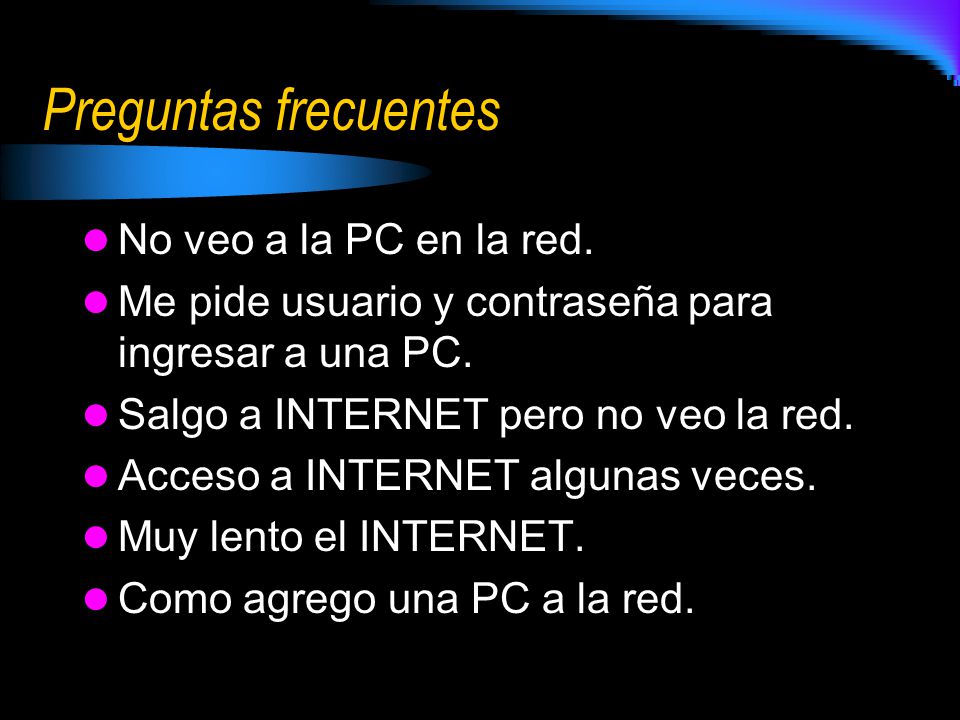

28 Preguntas frecuentes No veo a la PC en la red.
Me pide usuario y contraseña para ingresar a una PC. Salgo a INTERNET pero no veo la red. Acceso a INTERNET algunas veces. Muy lento el INTERNET. Como agrego una PC a la red.

29 Consejos varios Actualizar constantemente el antivirus (diario).
Mantener sus equipos protegidos siempre (deepfreezer). Vaciar los archivos temporales del Internet Explorer. Liberar espacio en disco duro. Evitar la apertura de correo desconocido. No a los spams (Publicidad no solicitada) No a las famosas cadenas.

30 Gracias
