Diseño e implementación de soluciones de Dispositivos Conectados para Pequeñas y Medianas Empresas.

Presentación del tema: "Diseño e implementación de soluciones de Dispositivos Conectados para Pequeñas y Medianas Empresas."— Transcripción de la presentación:

1 Diseño e implementación de soluciones de Dispositivos Conectados para Pequeñas y Medianas Empresas

2 Capítulo 5 Redes 2

3 Comprender los beneficios de las redes Identificar los métodos de conexión de la red Reconocer los tipos de componentes de la red, métodos de comunicación y las interfaces Identificar las implicaciones del rendimiento de la red Identificar los requerimientos y el plan para la conexión a una red 3Objetivos

4 El intercambio de información y comunicación Los recursos compartidos 4 Beneficios de las redes

5 Correo electrónico Red Informática Mundial o World Wide Web Compartir carpetas y archivos 5 Ejemplos de uso compartido de información

6 Modelos de negocios en Internet 6 Compra/venta/comercio /subasta Cálculos Servicios de Internet Investigación Soporte

7 Intercambio de archivos 7

8 Servidores y servicios Impresoras Escáneres Fax/módem 8 Uso compartido de recursos

9 9 Servidores y servicios

10 Impresoras 10 Ahorros en: o Electricidad o Espacio o Tinta de impresión o Mantenimiento de la impresora

11 Escáneres Fax/Modem 11

12 Estándar IEEE 802.3 Ethernet rápido Ethernet de Gigabit 12Ethernet

13 13 Modelo TCP/IP

14 Dirección IP Máscara de subred Puerta de enlace predeterminada 14IPv4

15 15 Detalles de la dirección IP

16 16 Máscara de subred

17 Clases de direcciones Primer octeto RangoMáscara de subred por defecto Hosts por red Redes Clase A01xxxxxx0.0.0.0 – 127.255.255.255 255.0.0.016,777,216128 Clase B10xxxxxx128.0.0.0 – 191.255.255.255 255.255.0.065,53616,384 Clase C110xxxxx192.0.0.0 – 223.255.255.255 255.255.255.02562,097,152 Clase D1110xxxx224.0.0.0 – 239.255.255.255 Indefinido Clase E11110xxx240.0.0.0 – 255.255.255.255 Indefinido 17 Clases de direcciones

18 Rango Clase A10.0.0.0 – 10.255.255.255 Clase B172.16.0.0 – 172.31.255.255 Clase C192.168.0.0 – 192.168.255.255 APIPA169.254.0.0 – 169.254.255.255 18 Rangos de direcciones privadas

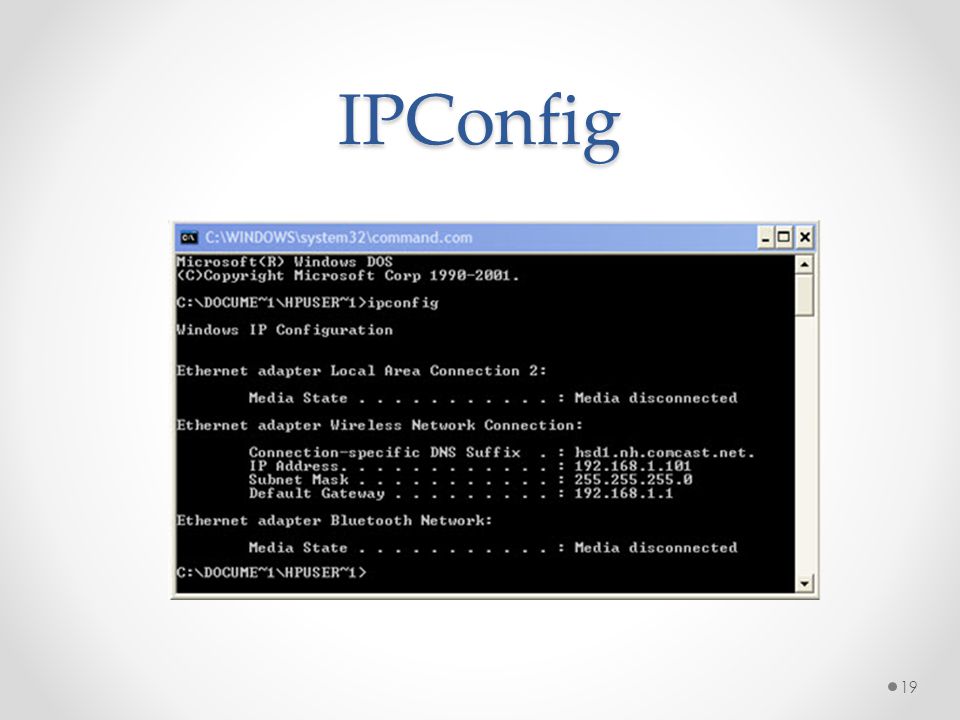

19 19IPConfig

20 20 Parámetros DHCP

21 21 Centro de redes y recursos compartidos

22 22 DHCP habilitado

23 Servicio telefónico Ordinario Antiguo (POTS) Red de área personal (PAN) Red de área local (LAN) Red de área extensa (WAN) Red privada virtual (VPN) 23 Opciones de conexión

24 24 Adaptador de red de conexión de hardware

25 25 Interruptor de conexión

26 26 Hardware de conexión de red enrutada

27 27 Punto de acceso de conexión de hardware

28 Coaxial Par trenzado Fibra óptica 28 Redes alámbricas

29 29 Especificaciones de par trenzado CategoríaVelocidades de transmisión Aplicación CAT 316 Mbps10BaseT CAT 5E100 MHzHasta Gigabit Ethernet CAT 6Hasta 250 MHzRepuesto para CAT 5E CAT 6EHasta 500 MHzHasta 10 Gigabit Ethernet CAT 7600 MHz10 Gigabit Ethernet

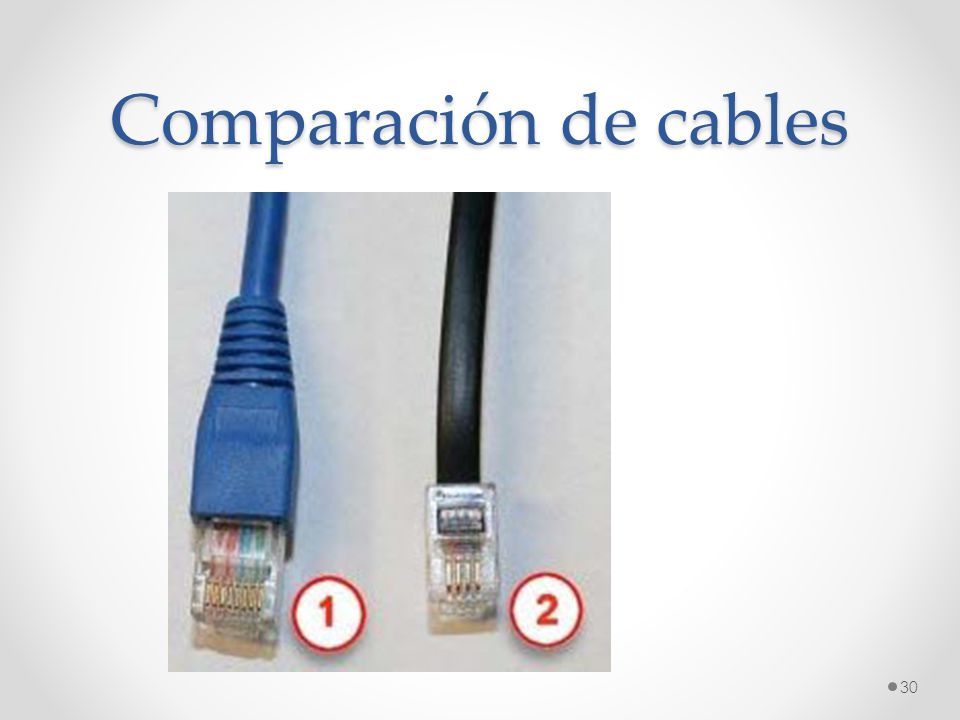

30 30 Comparación de cables

31 EstándarFrecuenciaVelocidad de datos máxima 802.11a5 MHz54 Mbps 802.11b2.4 MHz11 Mbps 802.11g2.4 MHz54 Mbps 802.11n2.4/5 MHzHasta 350 Mbps 31 Estándares inalámbricos

32 32 Revisión de red CableadoCat 5 UTP RedEthernet ProtocoloTCP/IP NICAlámbrico/ Inalámbrico Subnet # 1 (Edificio de administración) Subnet # 2 (Edificio del fabricante) 192.168.1.0 192.168.2.0 Método de configuración IPDHCP

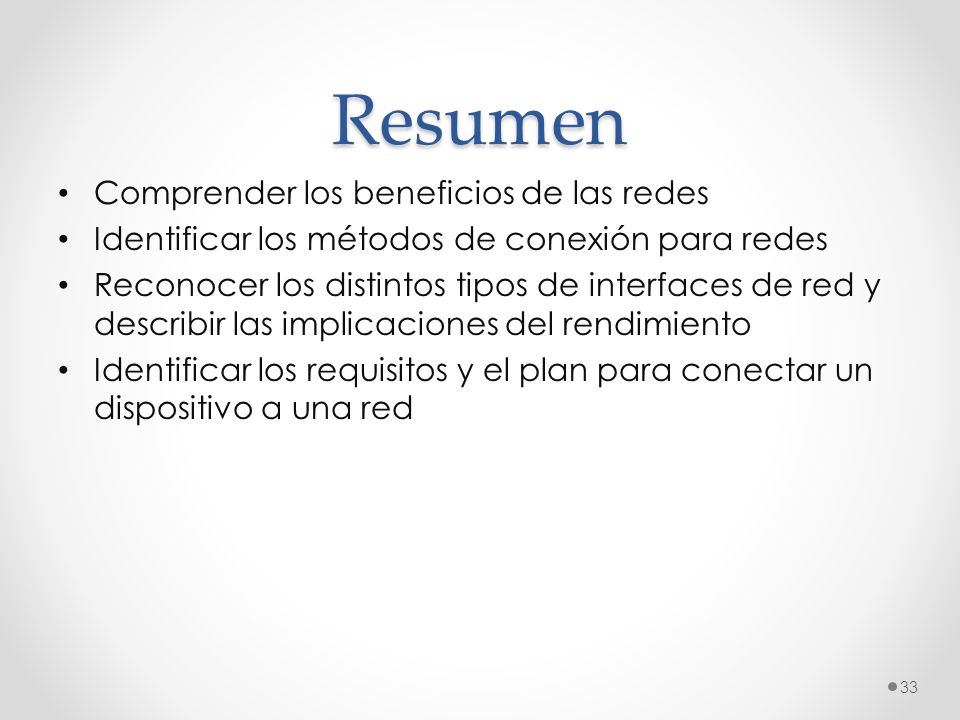

33 Comprender los beneficios de las redes Identificar los métodos de conexión para redes Reconocer los distintos tipos de interfaces de red y describir las implicaciones del rendimiento Identificar los requisitos y el plan para conectar un dispositivo a una red 33Resumen
