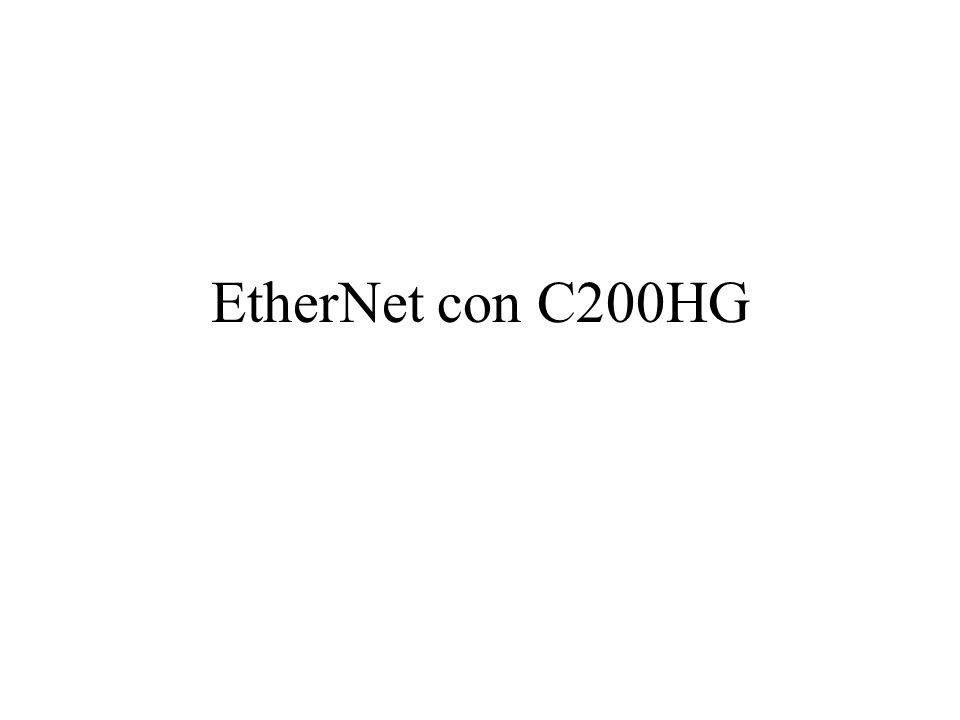

1 EtherNet con C200HG

2 CARACTERISTICAS DE LAS LAN 1.- Se instala en áreas pequeñas: un sólo edificio o un grupo pequeño de edificios. 2.- La red consiste en un medio de transmisión compartido por todos los dispositivos que forman parte de esa red. 3.- La velocidad de los datos en la red es alta: de 1 Mbps, 100 Mbps (FastEthernet) a 1000 Mbps (GigaEthernet). 4.- Todos los dispositivos en la red son iguales; esto quiere decir que todos ellos pueden poner datos en la red.

3 HARDWARE 1. El elemento más básico de una red LAN es un ordenador personal; cualquier elemento conectados en una red (ordenadores, módem, impresoras, PLCs…) recibe el nombre de nodo. 2. Para poder integrar estos diferentes tipos de nodos en una red LAN, es necesario que cada uno de ellos lleve instalado un "Interface de Hardware". Este Interface de Hardware recibe el nombre de ADAPTADOR.

4 HARDWARE 3. Los cables que conectan los nodos reciben el nombre de MEDIO (medio físico por el que se envían/reciben datos). Los tipos más comunes de MEDIO utilizados en redes LAN son: Cable Par Trenzado. Cable Coaxial Fino. Cable Coaxial Grueso. Fibra Óptica.

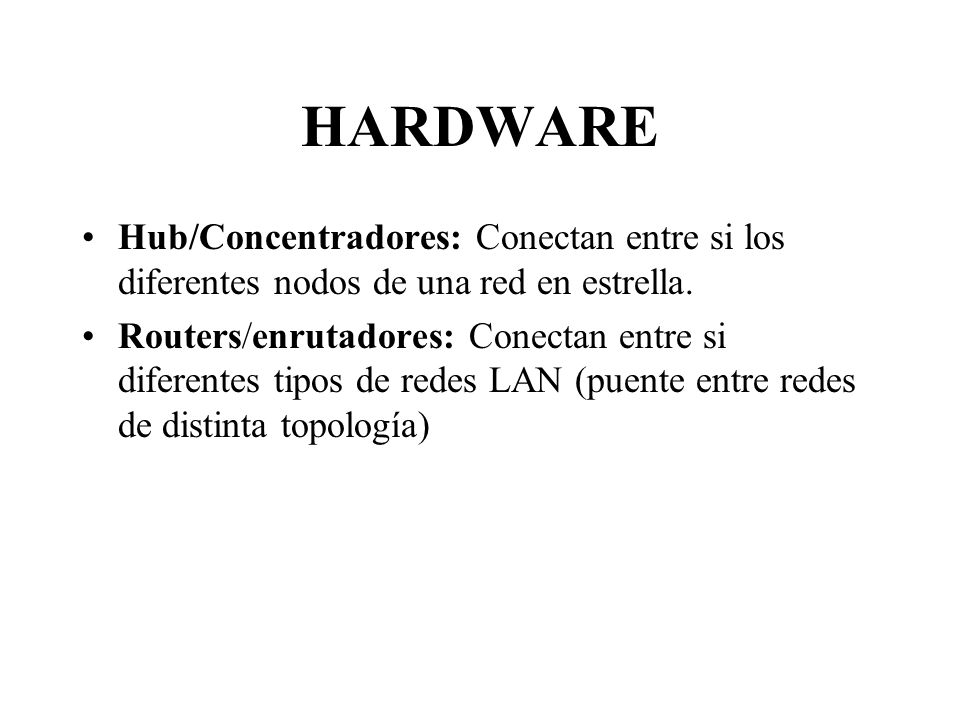

5 HARDWARE Hub/Concentradores: Conectan entre si los diferentes nodos de una red en estrella. Routers/enrutadores: Conectan entre si diferentes tipos de redes LAN (puente entre redes de distinta topología)

6 Topologia Bus: Estrella: Mixto

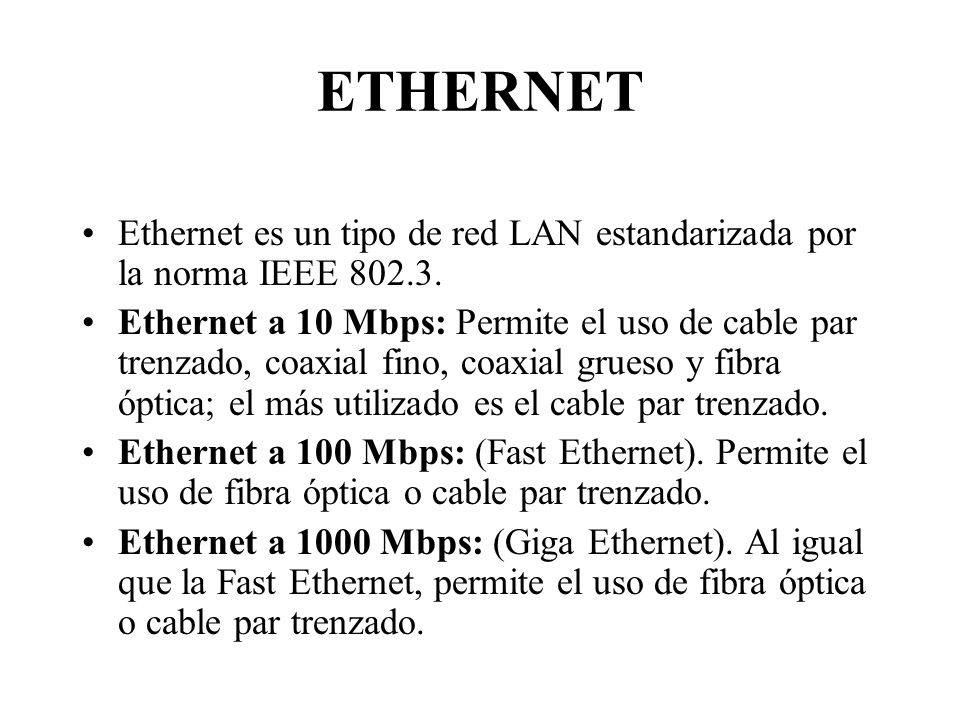

7 ETHERNET Ethernet es un tipo de red LAN estandarizada por la norma IEEE 802.3. Ethernet a 10 Mbps: Permite el uso de cable par trenzado, coaxial fino, coaxial grueso y fibra óptica; el más utilizado es el cable par trenzado. Ethernet a 100 Mbps: (Fast Ethernet). Permite el uso de fibra óptica o cable par trenzado. Ethernet a 1000 Mbps: (Giga Ethernet). Al igual que la Fast Ethernet, permite el uso de fibra óptica o cable par trenzado.

8 CARACTERISTICAS ETHERNET Las características en las que se basa una red Ethernet son básicamente tres: 1.- El medio físico necesario para transportar los datos entre nodos (cable). 2.- Un juego de reglas de acceso al medio insertadas en cada una de los Adaptadores. Estas reglas permiten que el medio de transmisión de datos pueda ser compartido por todos los nodos. 3.- Una trama de datos Ethernet.

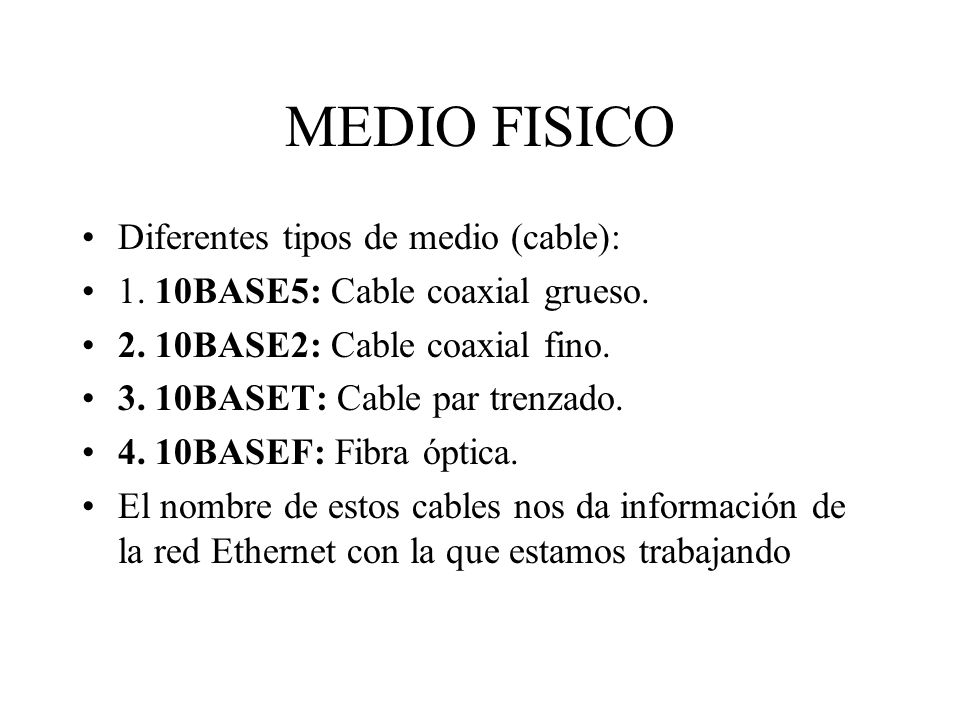

9 MEDIO FISICO Diferentes tipos de medio (cable): 1. 10BASE5: Cable coaxial grueso. 2. 10BASE2: Cable coaxial fino. 3. 10BASET: Cable par trenzado. 4. 10BASEF: Fibra óptica. El nombre de estos cables nos da información de la red Ethernet con la que estamos trabajando

10 CARACTERISTICAS DE LOS MEDIOS USADOS 1. "10": Indica que la velocidad de comunicación de los datos en la red es de 10Mbps. 2. "BASE": Indica que Ethernet utiliza el tipo de transmisión Banda-Base (la banda de transmisión de la red se utiliza única y exclusivamente para transmitir estos datos, sin que sobre ellos sea necesario realizar ningún tipo de modulación). En contraposición a este, existe el tipo de transmisión en banda ancha

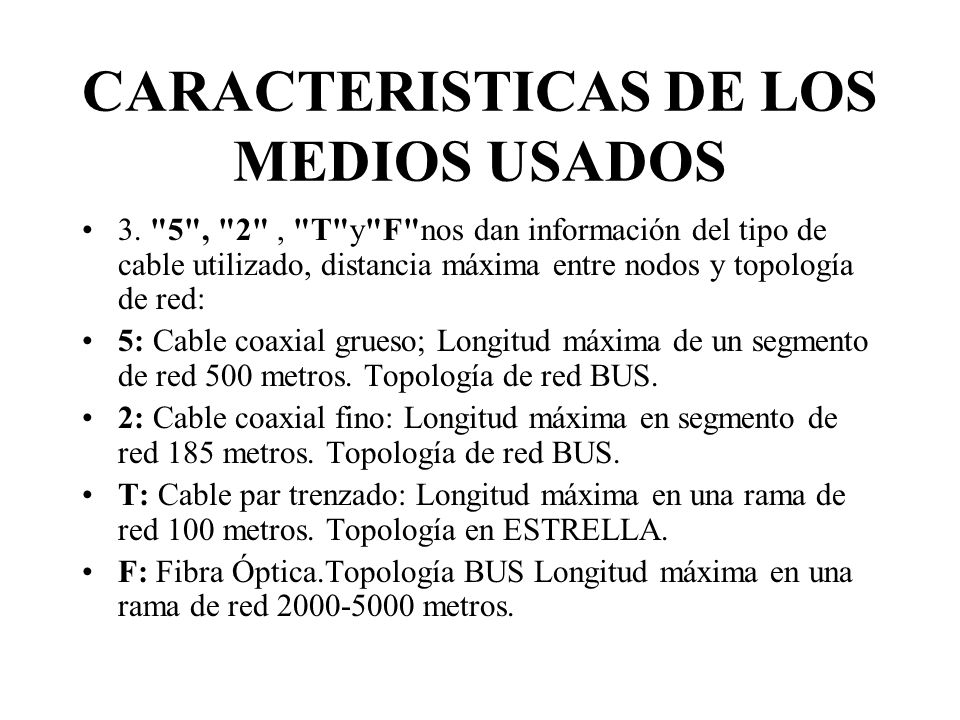

11 CARACTERISTICAS DE LOS MEDIOS USADOS 3. "5", "2", "T"y"F"nos dan información del tipo de cable utilizado, distancia máxima entre nodos y topología de red: 5: Cable coaxial grueso; Longitud máxima de un segmento de red 500 metros. Topología de red BUS. 2: Cable coaxial fino: Longitud máxima en segmento de red 185 metros. Topología de red BUS. T: Cable par trenzado: Longitud máxima en una rama de red 100 metros. Topología en ESTRELLA. F: Fibra Óptica.Topología BUS Longitud máxima en una rama de red 2000-5000 metros.

12 TRAMA DE DATOS ETHERNET 48bits direccion: 24bits: numero para el fabricante 24bits: identificador unico del interface 26 a 1500 bits: Cuerpo de los datos, aquí se implementan los protocolos como el TCP/IP

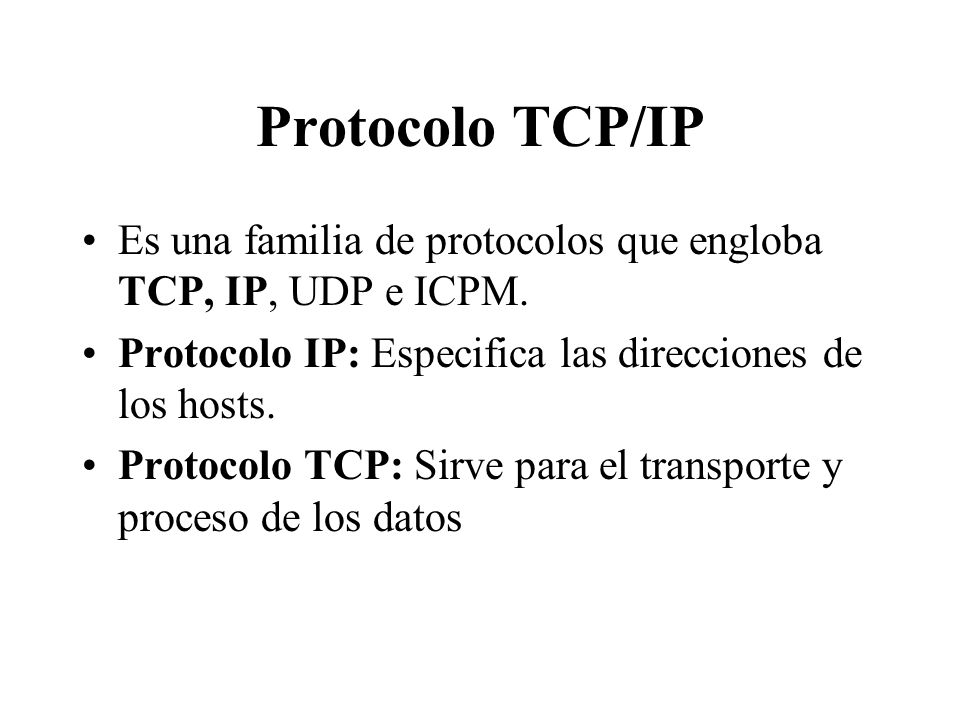

13 Protocolo TCP/IP Es una familia de protocolos que engloba TCP, IP, UDP e ICPM. Protocolo IP: Especifica las direcciones de los hosts. Protocolo TCP: Sirve para el transporte y proceso de los datos

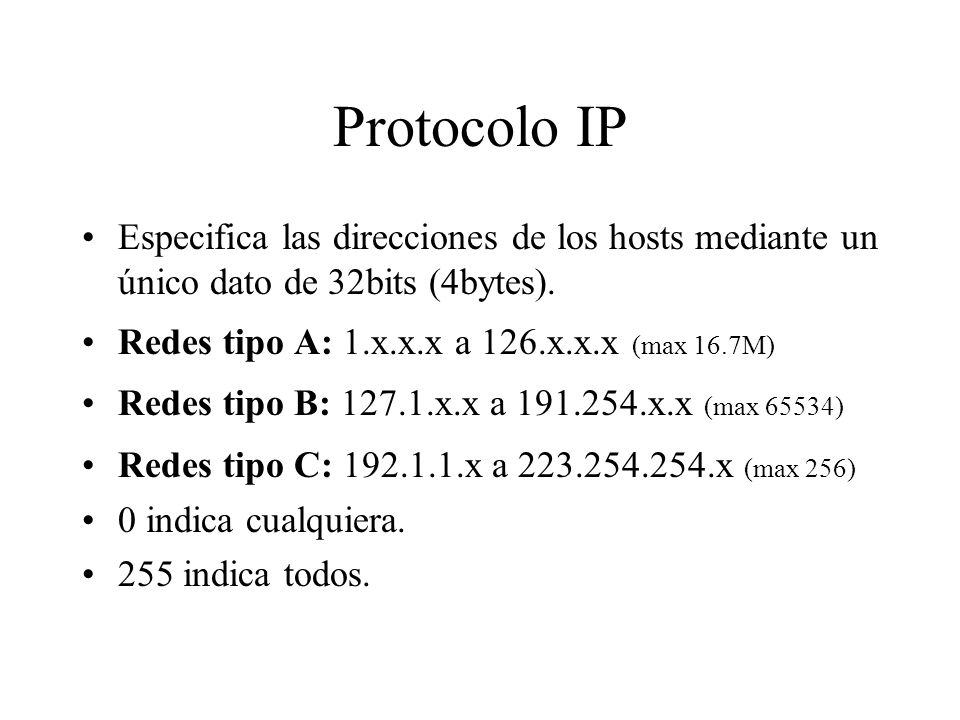

14 Protocolo IP Especifica las direcciones de los hosts mediante un único dato de 32bits (4bytes). Redes tipo A: 1.x.x.x a 126.x.x.x (max 16.7M) Redes tipo B: 127.1.x.x a 191.254.x.x (max 65534) Redes tipo C: 192.1.1.x a 223.254.254.x (max 256) 0 indica cualquiera. 255 indica todos.

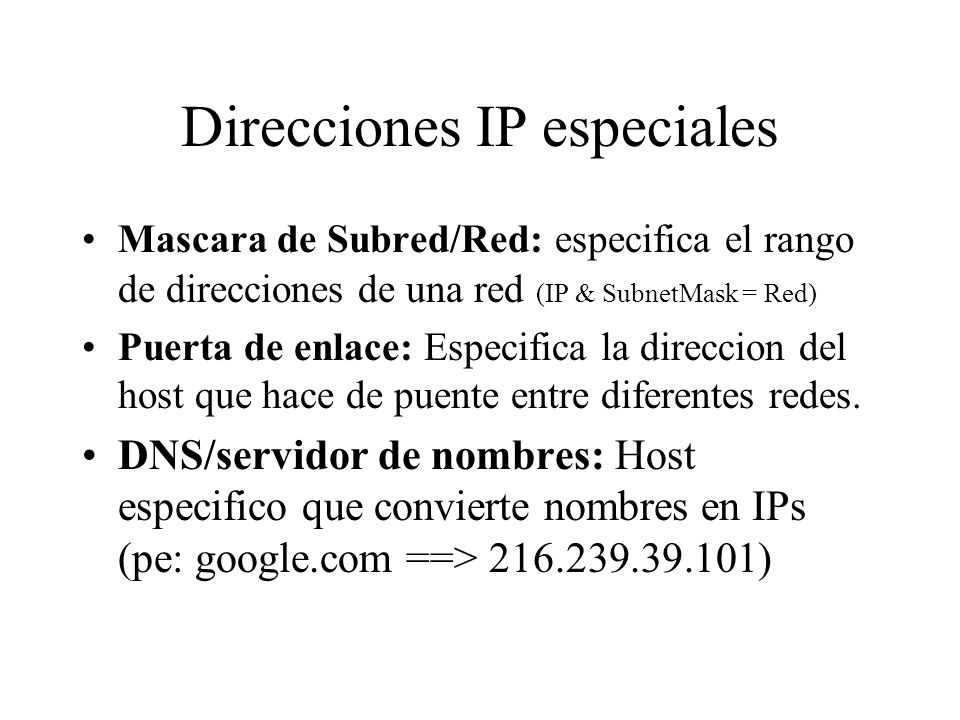

15 Direcciones IP especiales Mascara de Subred/Red: especifica el rango de direcciones de una red (IP & SubnetMask = Red) Puerta de enlace: Especifica la direccion del host que hace de puente entre diferentes redes. DNS/servidor de nombres: Host especifico que convierte nombres en IPs (pe: google.com ==> 216.239.39.101)

16 Protocolo TCP Mantiene un control de corrección de datos (CRC), y reenvía si detecta fallos o perdidas. Crea diferentes puertos de datos para el envio y transmision de datos (Puertos TCP/UDP max 65534), pe: 80-HTTP, 25- SMTP(envio de correo), 669-IRC,etc

17 Modulo C200HW-PCU01 Características. Descripción.

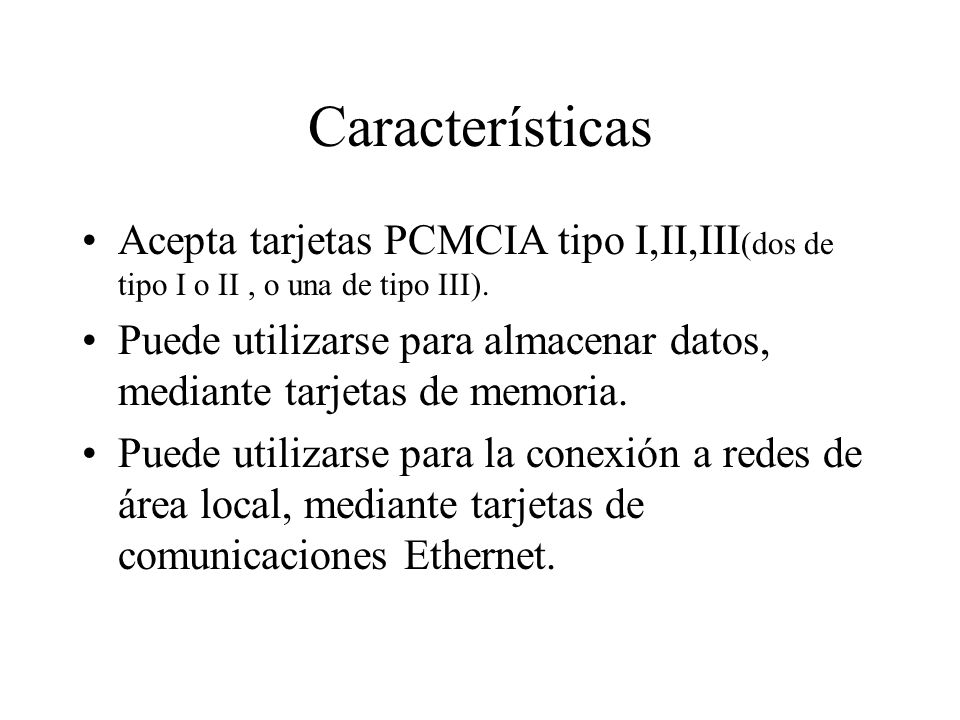

18 Características Acepta tarjetas PCMCIA tipo I,II,III (dos de tipo I o II, o una de tipo III). Puede utilizarse para almacenar datos, mediante tarjetas de memoria. Puede utilizarse para la conexión a redes de área local, mediante tarjetas de comunicaciones Ethernet.

19 Descripción Puerto RS232 2 Slots PCMCIA tipo 2.1 Bus CPU (COM01/04) LEDS Switches

20 Tarjeta de Comunicaciones KNE-PC2BT PCMCIA Tipo II Conexión para TRANCEIVER, con salida a RJ-45 de par trenzado o conector BNC de cable coaxial. Conexión a 10mbps (1,25MB/s).

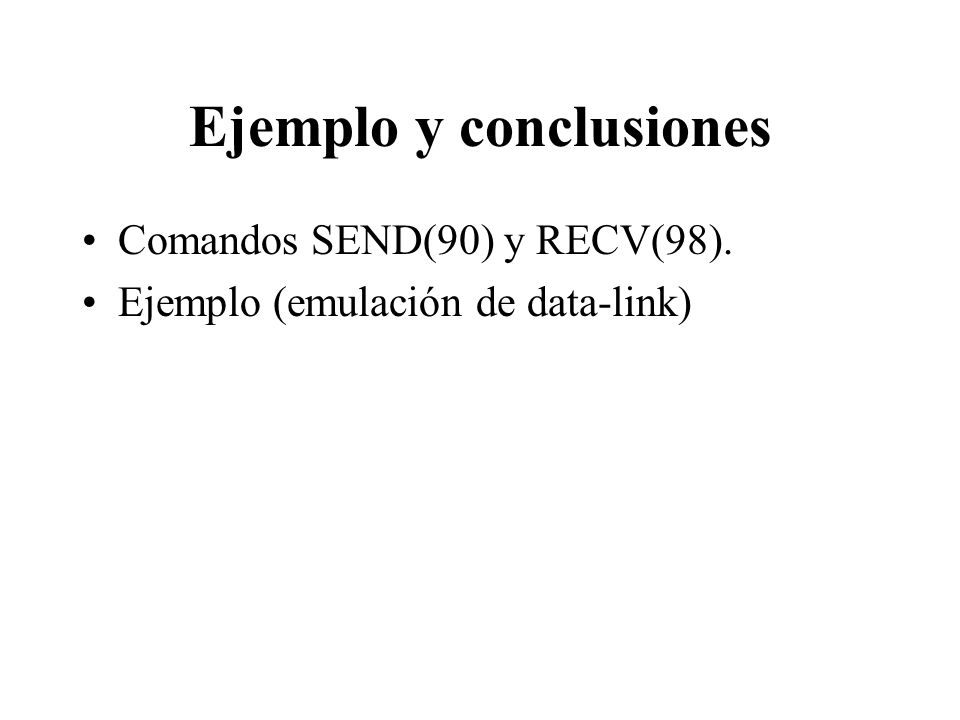

21 Ejemplo y conclusiones Comandos SEND(90) y RECV(98). Ejemplo (emulación de data-link)

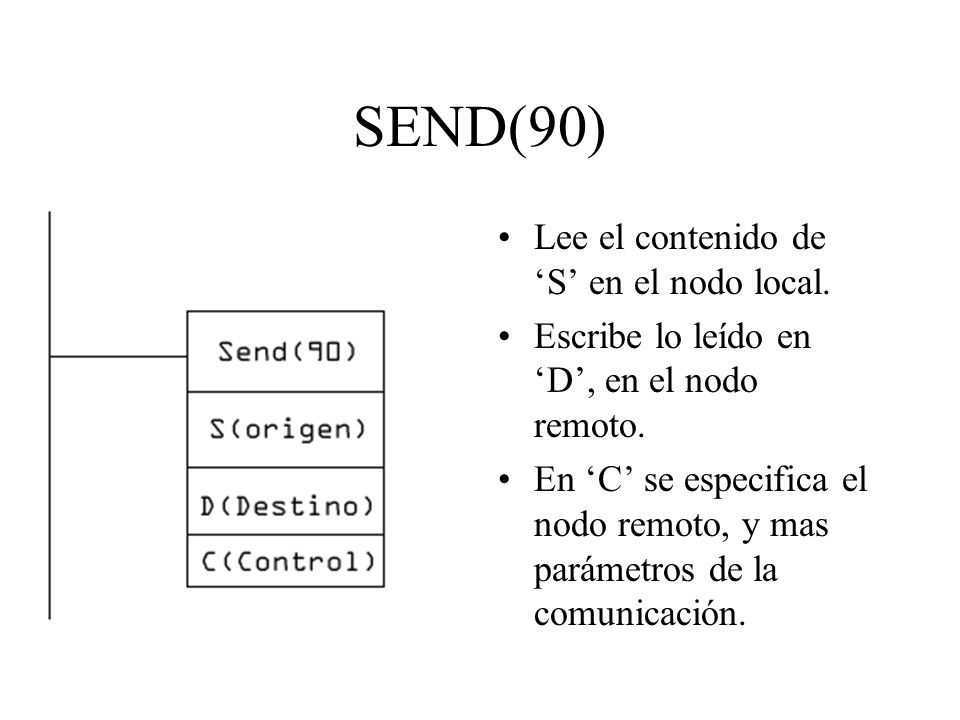

22 SEND(90) Lee el contenido de ‘S’ en el nodo local. Escribe lo leído en ‘D’, en el nodo remoto. En ‘C’ se especifica el nodo remoto, y mas parámetros de la comunicación.

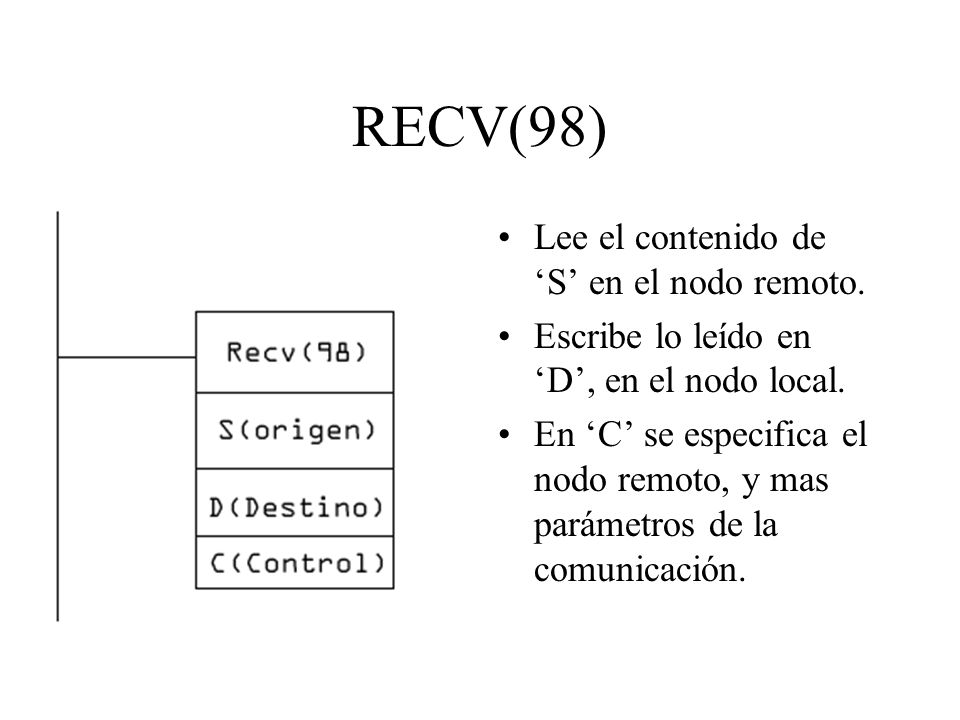

23 RECV(98) Lee el contenido de ‘S’ en el nodo remoto. Escribe lo leído en ‘D’, en el nodo local. En ‘C’ se especifica el nodo remoto, y mas parámetros de la comunicación.

24 Ejemplo Lee el contenido de las primeras 100(0x64) DMs y las escribe en el nodo remoto, en la misma posición, durante T on de 1Sec. Lee el contenido de las DMs de la 100 a la 199 (las 100 siguientes ) del nodo remoto y las escribe en el nodo local en las mismas posiciones, durante T off de 1Sec.

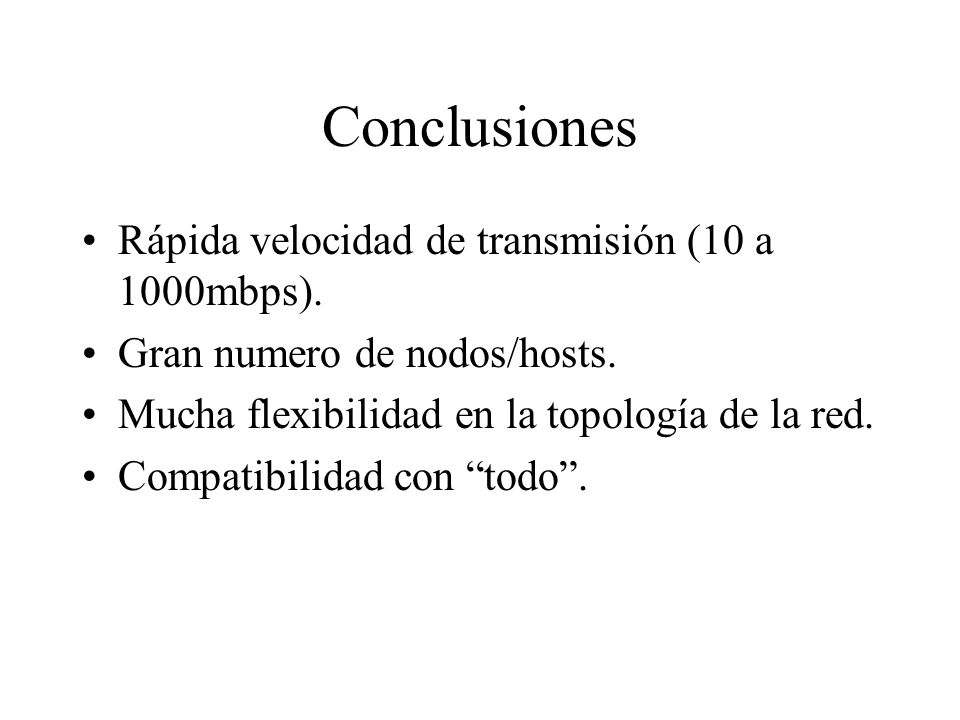

25 Conclusiones Rápida velocidad de transmisión (10 a 1000mbps). Gran numero de nodos/hosts. Mucha flexibilidad en la topología de la red. Compatibilidad con “todo”.
