Conceptos básicos de redes

Presentación del tema: "Conceptos básicos de redes"— Transcripción de la presentación:

1 Conceptos básicos de redes

2 Descripción general Alcance de las redes
Componentes básicos de conectividad Topologías de red Tecnologías de red Ampliación de una red

3 Alcance de las redes Red de Área local (LAN) Red de área extensa (WAN)

4 Componentes básicos de conectividad
Adaptadores de red Cables de red Dispositivos de comunicación inálámbricos

5 Adaptadores de red Reciben datos y los convierten a señales eléctricas
Reciben señales eléctricas y las convierten en datos Deterninan si los datos recibidos son para un equipo particular Controlan el flujo de datos a través del cable

6 Cables de red Tipos de cables Par trenzado 10BaseT Coaxial
Sin apantallar (UTP) Apantallado (STP) 10BaseT Coaxial ThinNet ThickNet 10Base2, 10Base5 Fibra óptica

7 Dispositivos de comunicación inalámbricos
Transmisión por infrarrojos Transmisión vía radio en banda estrecha

8 Topologías de red Bus Estrella Anillo Malla Híbridas

9 Topología de bus Terminador Segmento

10 Topología en estrella Concentrador (HUB)

11 Topología en anillo

12 Topología de malla

13 Topologías híbridas Estrella-bus Bus Estrella-anillo

14 Tecnologías de red Ethernet Token Ring
Modo de transferencia asíncrona (asynchronous transfer mode, ATM) Interfaz de datos distribuidos por fibra (Fiber Distributed Data Interface, FDDI) Frame Relay

15 Acceso múltiple con portadora
Ethernet Acceso múltiple con portadora Transmite señal Detecta señal Detección de colisión Detectada colisión Características Descripción Método de acceso CSMA/CD Velocidad de transferencia Ethernet estándar – 10 Mbps Fast Ethernet – 100 Mbps Gigabit Ethernet – 1 Gbps (1.000 Mbps)

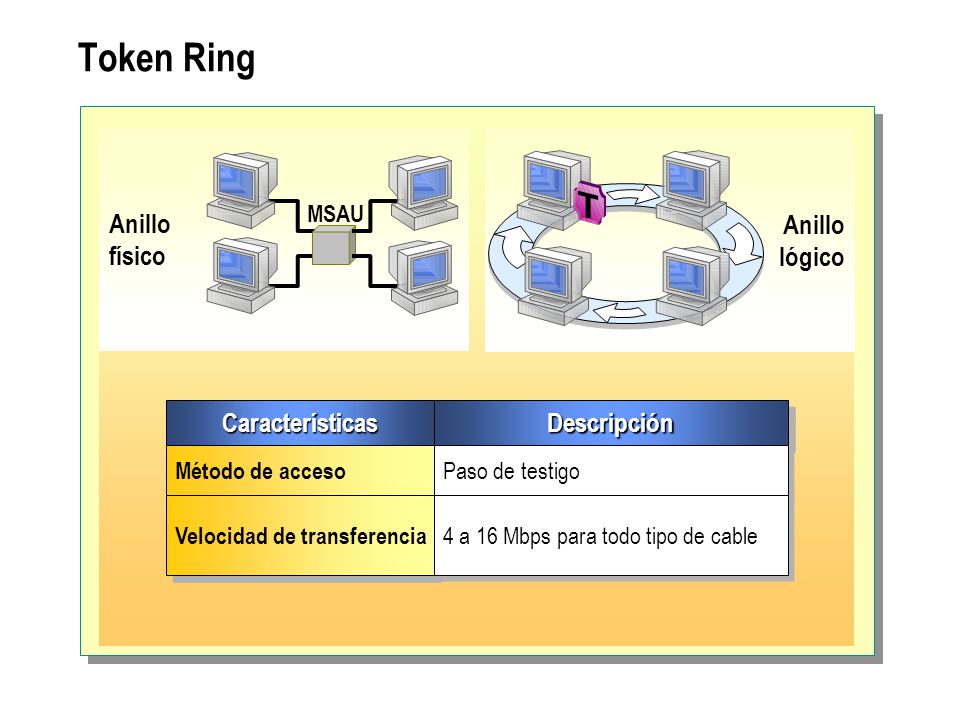

16 Token Ring Anillo físico Anillo lógico Características Descripción
MSAU Características Descripción Método de acceso Paso de testigo Velocidad de transferencia 4 a 16 Mbps para todo tipo de cable

17 Modo de transferencia asíncrona (ATM)
Conmutador ATM Celda Características Descripción Método de acceso Punto-a-punto. Transfiere paquetes de longitud fija de un equipo a otro mediante un equipo de conmutación ATM Velocidad de transferencia Fibra óptica de 155 Mbps a 622 Mbps

18 Interfaz de datos distribuidos por fibra (FDDI)
Anillo secundario Anillo primario Características Descripción Método de acceso Paso de testigo Velocidad de transferencia Fibra óptica de 155 Mbps a 622 Mbps

19 Frame Relay Características Descripción Oficina principal
Red Frame Relay Trama Delegaciones Trama Trama Características Método de acceso Velocidad de transferencia Descripción Punto-a-punto Dependiente de las capacidades de transmisión de las líneas digitales

20 Ampliación de una red Repetidores y concentradores (hub)
Puentes (bridge) Conmutadores (switch) Enrutadores (router) Puertas de enlace (gateway) Tipos de conectividad de acceso remoto Red pública telefónica conmutada (RTC) Red digital de servicios integrados (RDSI) X.25 Línea de subscriptor digital asimétrica (ADSL)

21 Repetidores y concentradores (hub)
Transmite datos a todos los equipos conectados Repetidor Concentrador Transmite datos a todos los equipos conectados en una topología en estrella Concentrador

22 Puentes (bridge) Puente

23 Conmutadores (switch)

24 Enrutadores (router) Enrutador enrutador Enrutador enrutador

25 Puertas de enlace (gateway)
Ethernet Token Ring Puerta de Enlace

26 Tipos de conectividad de acceso remoto
Acceso remoto telefónico a redes Cliente de acceso remoto Servidor de Red privada virtual Cliente de acceso remoto Windows Servidor VPN Intranet corporativa Internet Tunnel

27 Red pública telefónica conmutada (RTC)
Líneas telefónicas Cliente Módem analógico Módem analógico Servidor Datos de voz analógicos Disponibilidad universal Módem analógico 56 Kbps RTC

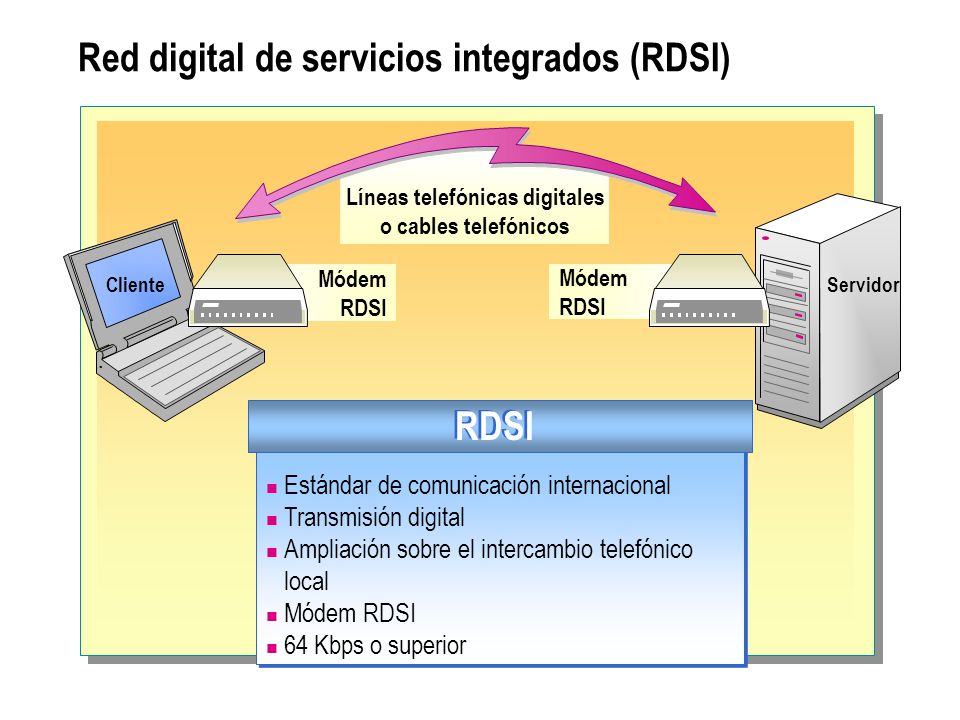

28 Red digital de servicios integrados (RDSI)
Líneas telefónicas digitales o cables telefónicos Cliente Módem RDSI Módem RDSI Servidor Estándar de comunicación internacional Transmisión digital Ampliación sobre el intercambio telefónico local Módem RDSI 64 Kbps o superior RDSI

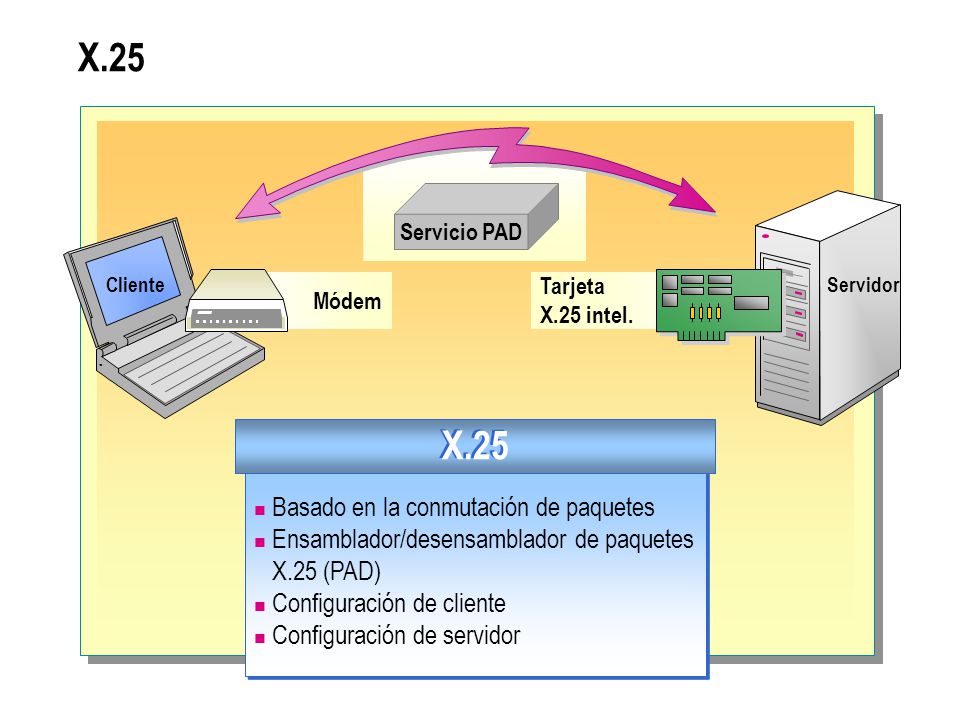

29 X.25 X.25 Basado en la conmutación de paquetes
Módem Basado en la conmutación de paquetes Ensamblador/desensamblador de paquetes X.25 (PAD) Configuración de cliente Configuración de servidor X.25 Tarjeta X.25 intel. Cliente Servidor Servicio PAD

30 Línea de subscriptor digital asimétrica (ADSL)
Adaptador LAN Líneas telefónicas de cobre Transmisión de voz y datos simultánea Velocidad en recepción de 1.5 a 9 Mbps Velocidad en envío de 16 a 640 Kbps Interfaz LAN o de acceso telefónico a redes ADSL ATM Cliente Servidor Enlaces ADSL
