1 Ing. Julio Rivera Feijóo

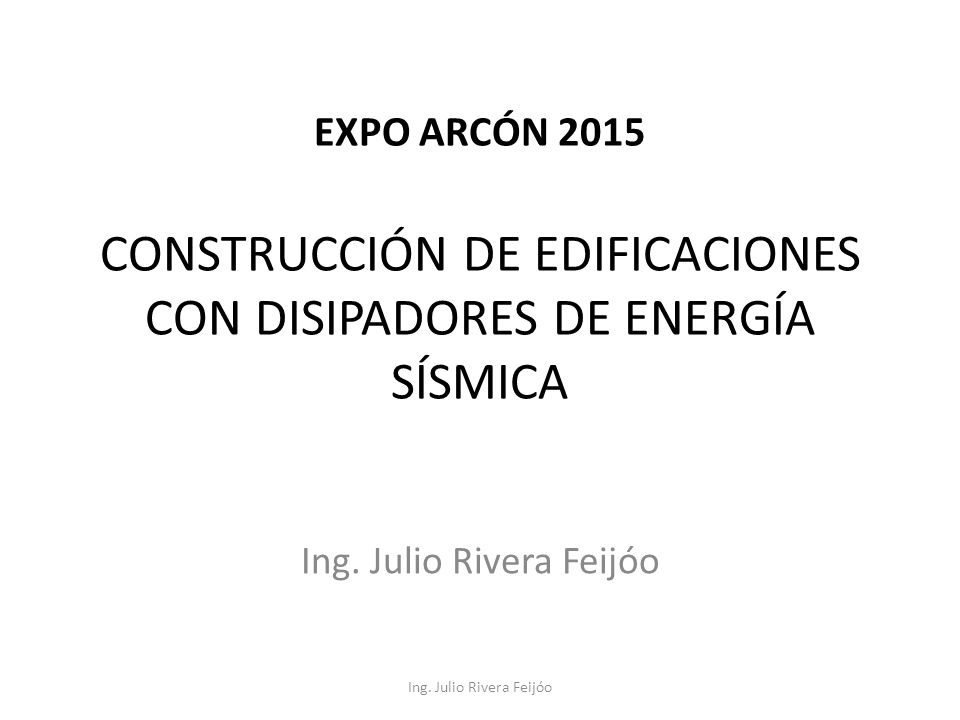

EXPO ARCÓN CONSTRUCCIÓN DE EDIFICACIONES CON DISIPADORES DE ENERGÍA SÍSMICA Ing. Julio Rivera Feijóo Ing. Julio Rivera Feijóo

2 Costo de Calidad Es la suma de: Costo de Calidad
Costo de Supervisión Costo de Administración de la Calidad Costo de la no calidad Estudios Reparaciones Prestigio

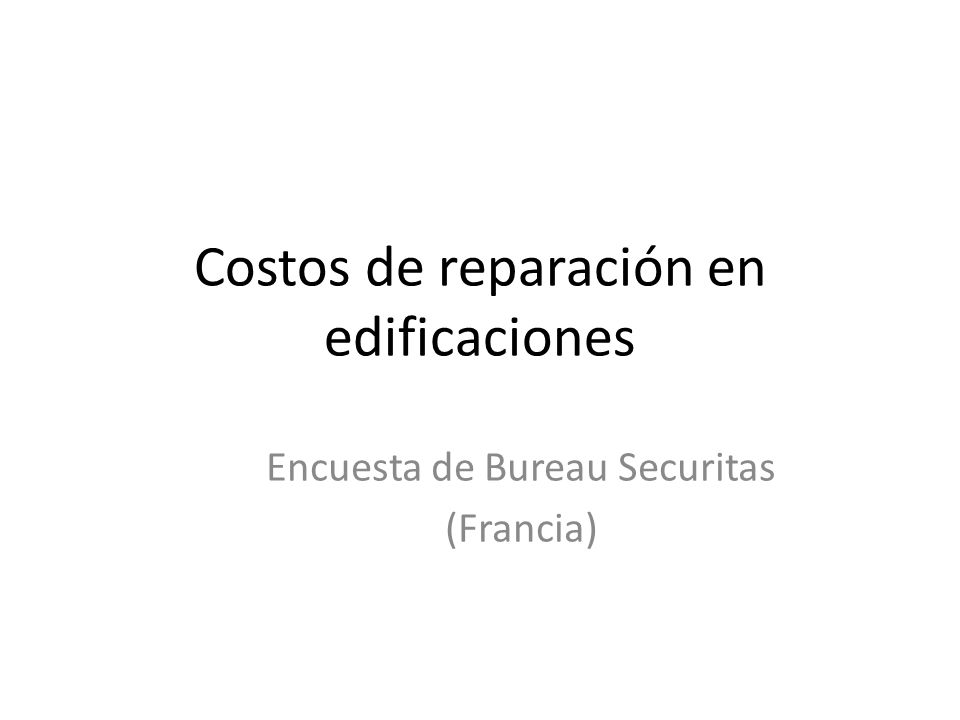

3 Costos de reparación en edificaciones
Encuesta de Bureau Securitas (Francia)

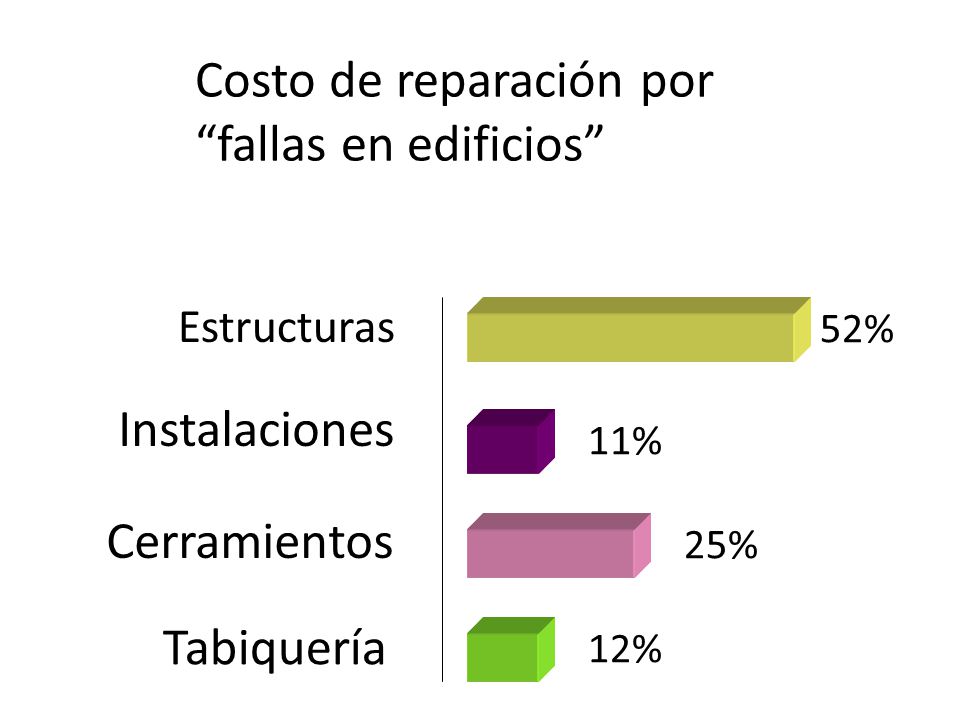

4 Costo de reparación por “fallas en edificios”
Estructuras 52% Instalaciones 11% Cerramientos 25% Tabiquería 12%

5 Costo de reparación por “Tiempo en el que ocurre”
En etapa de construcción 30 % Después de construido “A lo largo de su vida” 70 %

6 Costos de Calidad de 2 empresas de edificaciones en Holanda

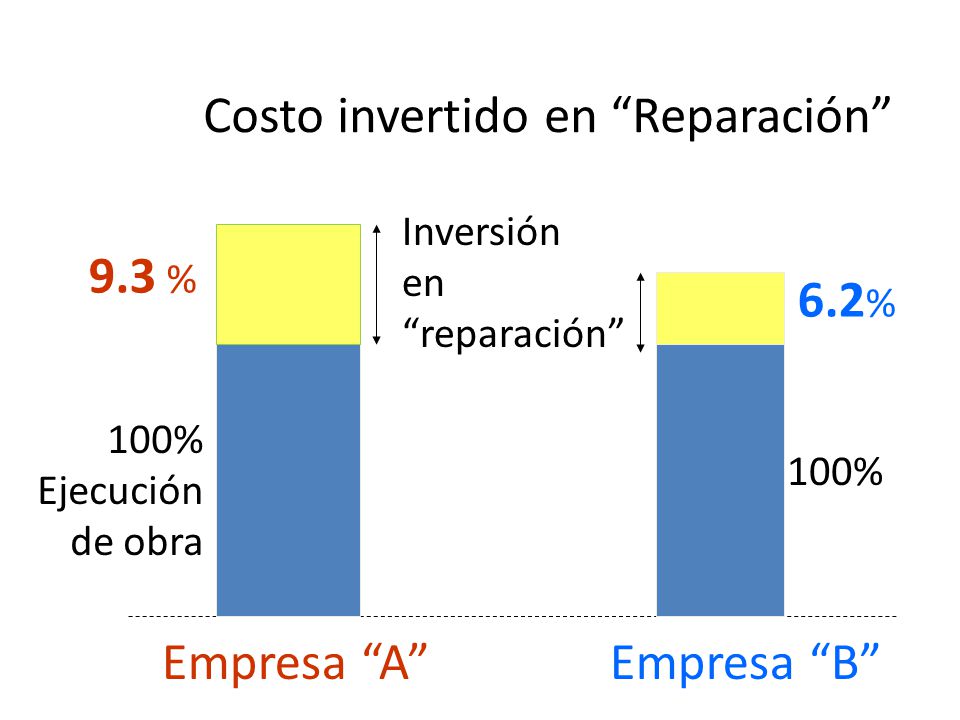

7 Costo invertido en “Reparación”
Inversión en “reparación” 9.3 % 6.2% 100% Ejecución de obra 100% Empresa “A” Empresa “B”

8 Ing. Julio Rivera Feijóo

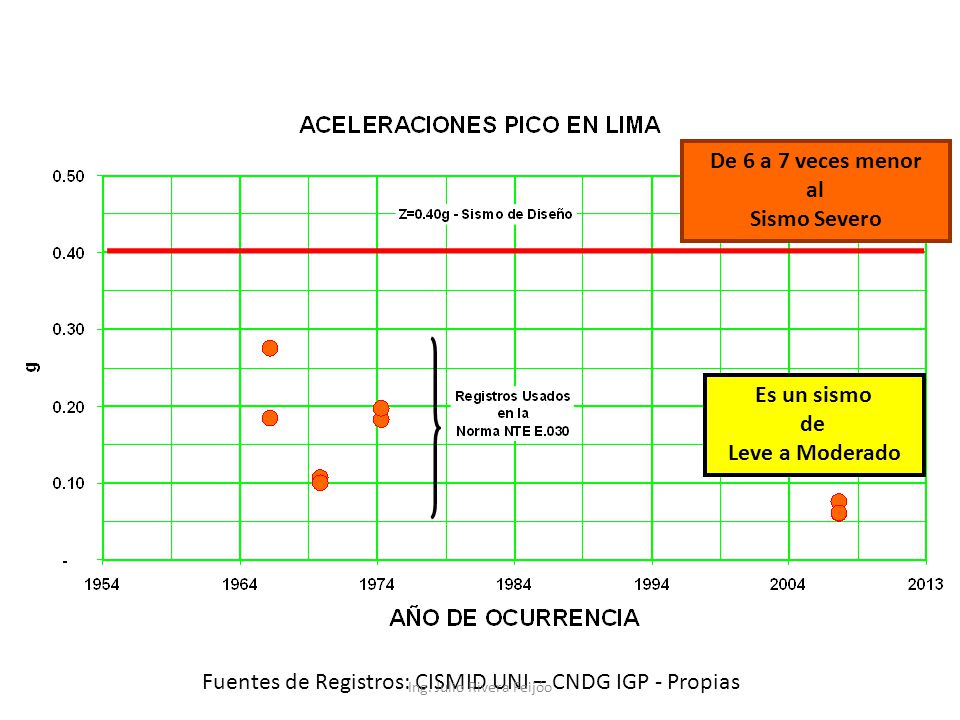

De 6 a 7 veces menor al Sismo Severo Es un sismo de Leve a Moderado Fuentes de Registros: CISMID UNI – CNDG IGP - Propias Ing. Julio Rivera Feijóo

9 Ing. Julio Rivera Feijóo

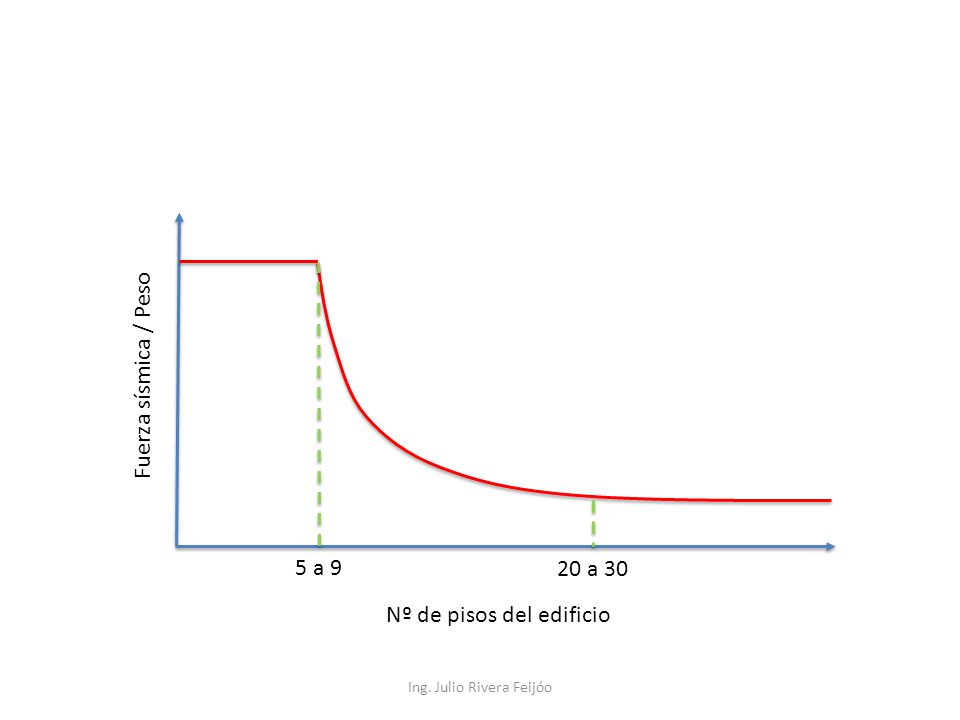

Nº de pisos del edificio Fuerza sísmica / Peso 5 a 9 20 a 30 Ing. Julio Rivera Feijóo

10 Ing. Julio Rivera Feijóo

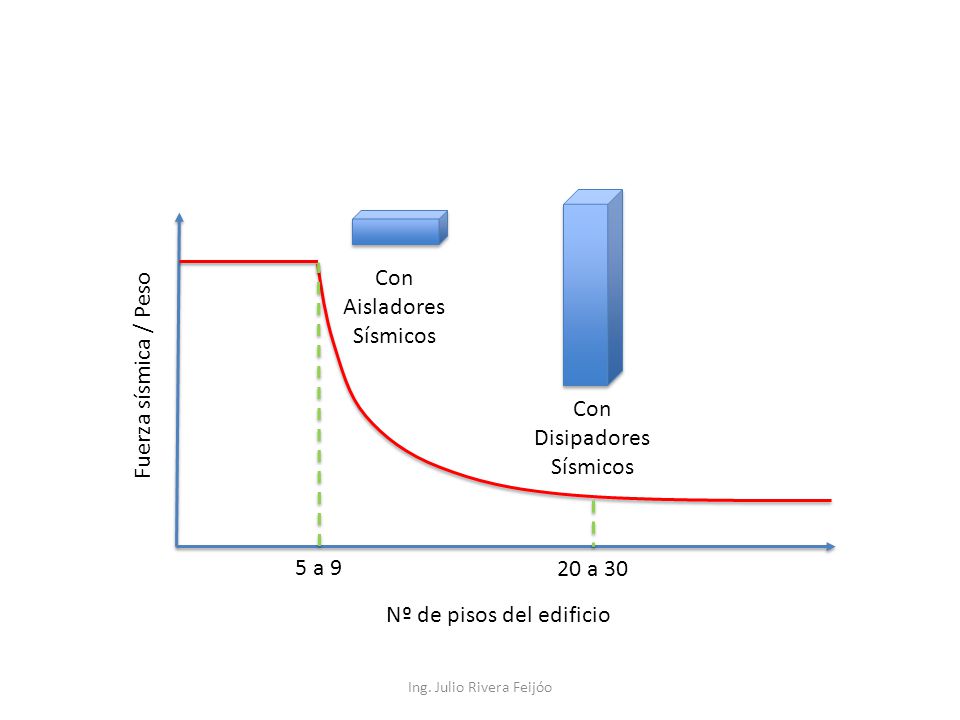

Nº de pisos del edificio Fuerza sísmica / Peso 5 a 9 20 a 30 Con Aisladores Sísmicos Con Disipadores Sísmicos Ing. Julio Rivera Feijóo

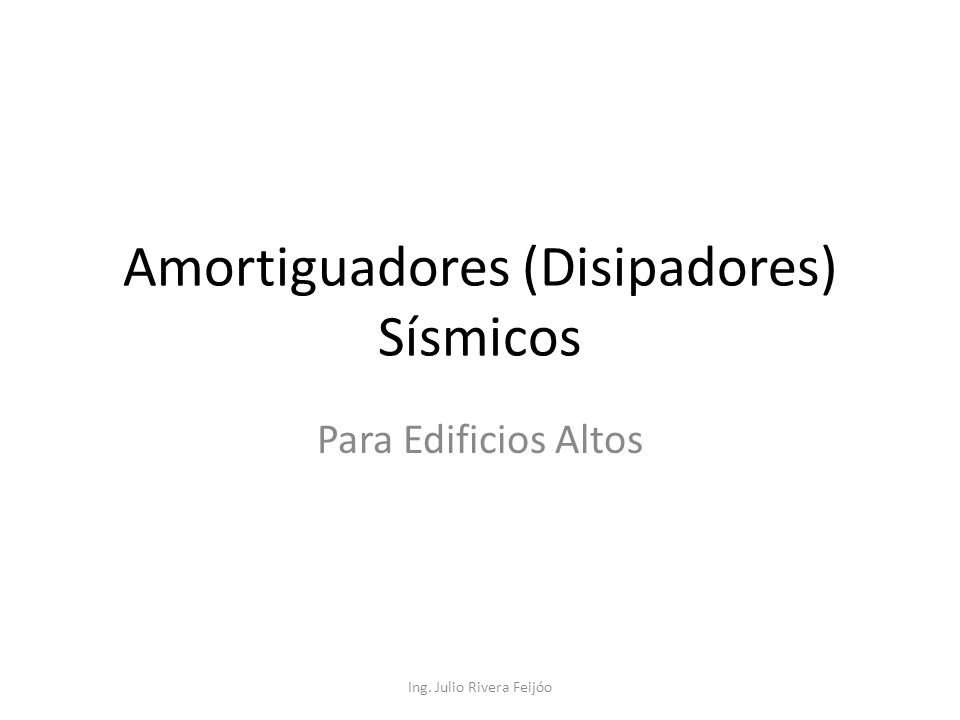

11 Amortiguadores (Disipadores) Sísmicos
Para Edificios Altos Ing. Julio Rivera Feijóo

12 Ing. Julio Rivera Feijóo
Amortiguador Sísmico Ing. Julio Rivera Feijóo

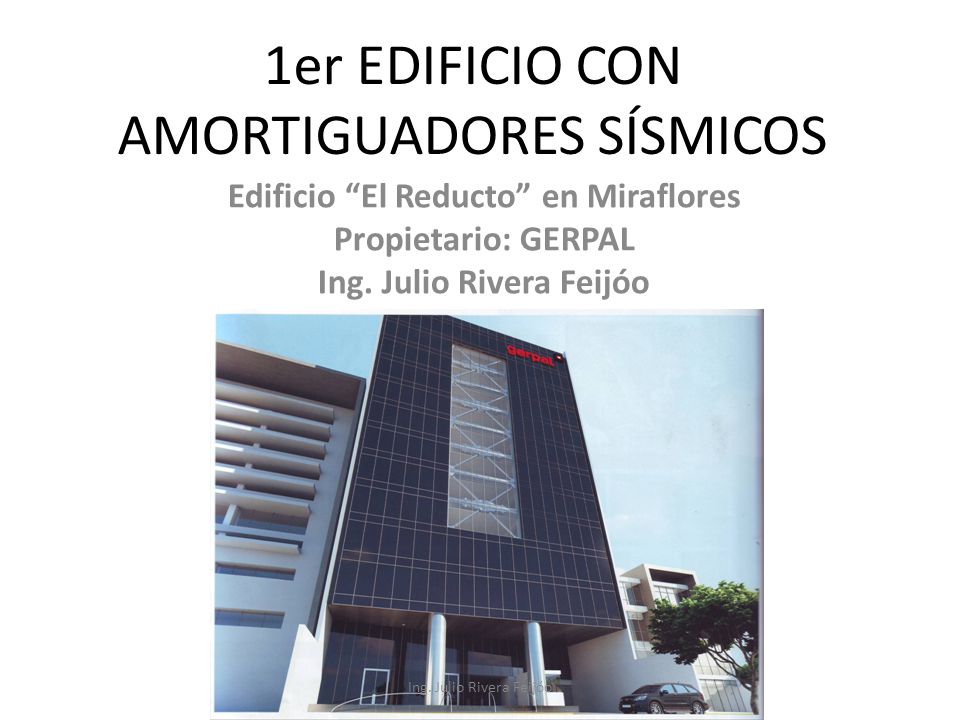

13 1er EDIFICIO CON AMORTIGUADORES SÍSMICOS
Edificio “El Reducto” en Miraflores Propietario: GERPAL Ing. Julio Rivera Feijóo Ing. Julio Rivera Feijóo

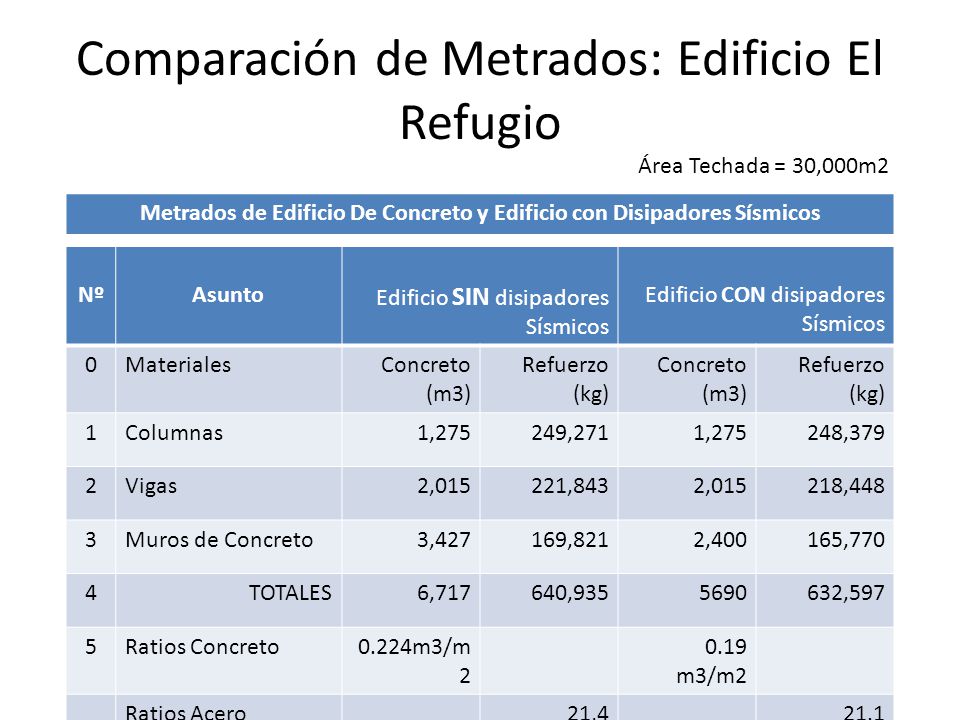

14 Comparación de Metrados: Edificio El Refugio
Área Techada = 30,000m2 Metrados de Edificio De Concreto y Edificio con Disipadores Sísmicos Nº Asunto Edificio SIN disipadores Sísmicos Edificio CON disipadores Sísmicos Materiales Concreto (m3) Refuerzo (kg) 1 Columnas 1,275 249,271 248,379 2 Vigas 2,015 221,843 218,448 3 Muros de Concreto 3,427 169,821 2,400 165,770 4 TOTALES 6,717 640,935 5690 632,597 5 Ratios Concreto 0.224m3/m2 0.19 m3/m2 Ratios Acero 21,4 21.1

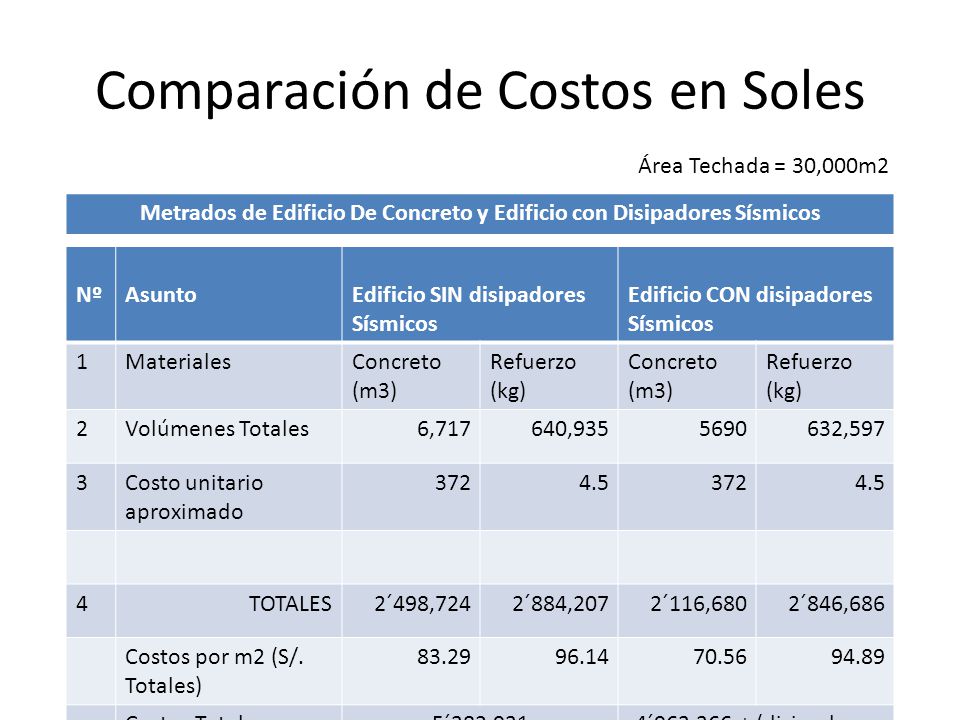

15 Comparación de Costos en Soles
Área Techada = 30,000m2 Metrados de Edificio De Concreto y Edificio con Disipadores Sísmicos Nº Asunto Edificio SIN disipadores Sísmicos Edificio CON disipadores Sísmicos 1 Materiales Concreto (m3) Refuerzo (kg) 2 Volúmenes Totales 6,717 640,935 5690 632,597 3 Costo unitario aproximado 372 4.5 4 TOTALES 2´498,724 2´884,207 2´116,680 2´846,686 Costos por m2 (S/. Totales) 83.29 96.14 70.56 94.89 Costos Totales por edificio 5´382,931 4´963,366 + (disipadores 775,000) = 5´738,366

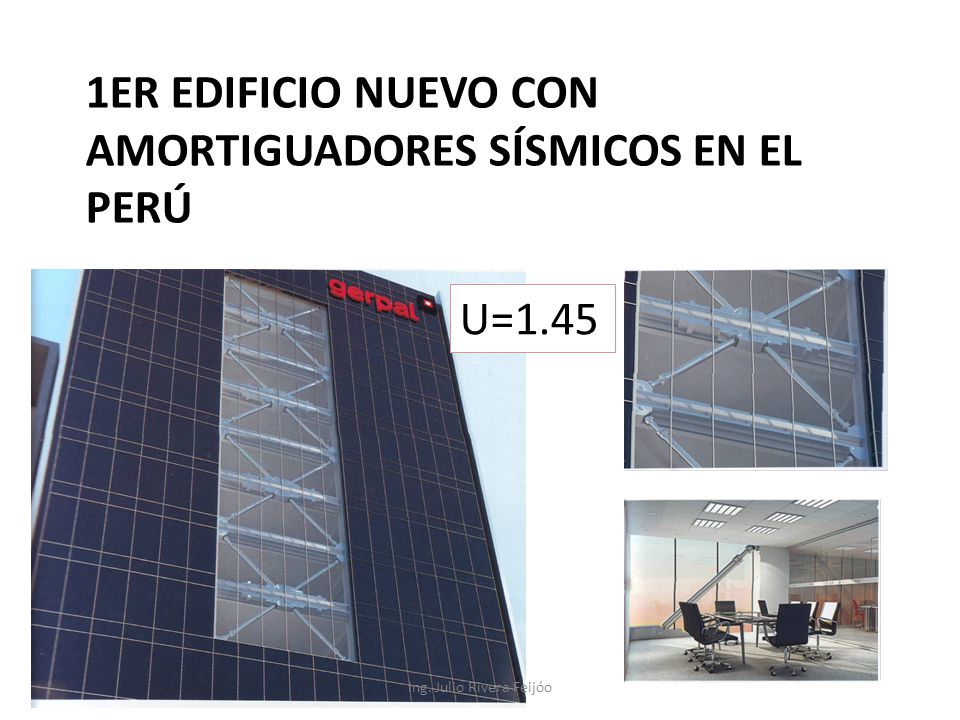

16 1er EDIFICIO NUEVO CON AMORTIGUADORES SÍSMICOS EN EL PERÚ
Ing. Julio Rivera Feijóo

17 Ing. Julio Rivera Feijóo
Aisladores Sísmicos Para Edificios Bajos Ing. Julio Rivera Feijóo

18 Ing. Julio Rivera Feijóo

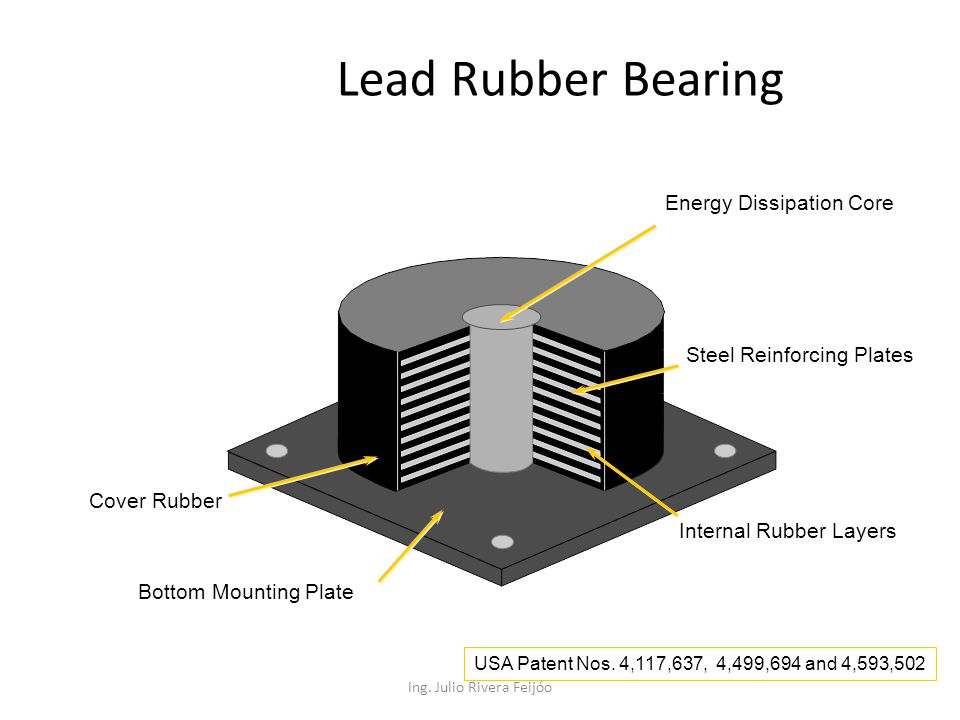

Lead Rubber Bearing Energy Dissipation Core Steel Reinforcing Plates Cover Rubber Internal Rubber Layers Bottom Mounting Plate USA Patent Nos. 4,117,637, 4,499,694 and 4,593,502 Ing. Julio Rivera Feijóo

19 Ing. Julio Rivera Feijóo

20 Ing. Julio rivera feijóo seintec@terra.com.pe
Ya se inició la Ingeniería Sísmica con Disipadores de Energía Ing. Julio rivera feijóo Ing. Julio Rivera Feijóo
