Fundaciones Antisísmicas

Presentación del tema: "Fundaciones Antisísmicas"— Transcripción de la presentación:

1 Fundaciones Antisísmicas

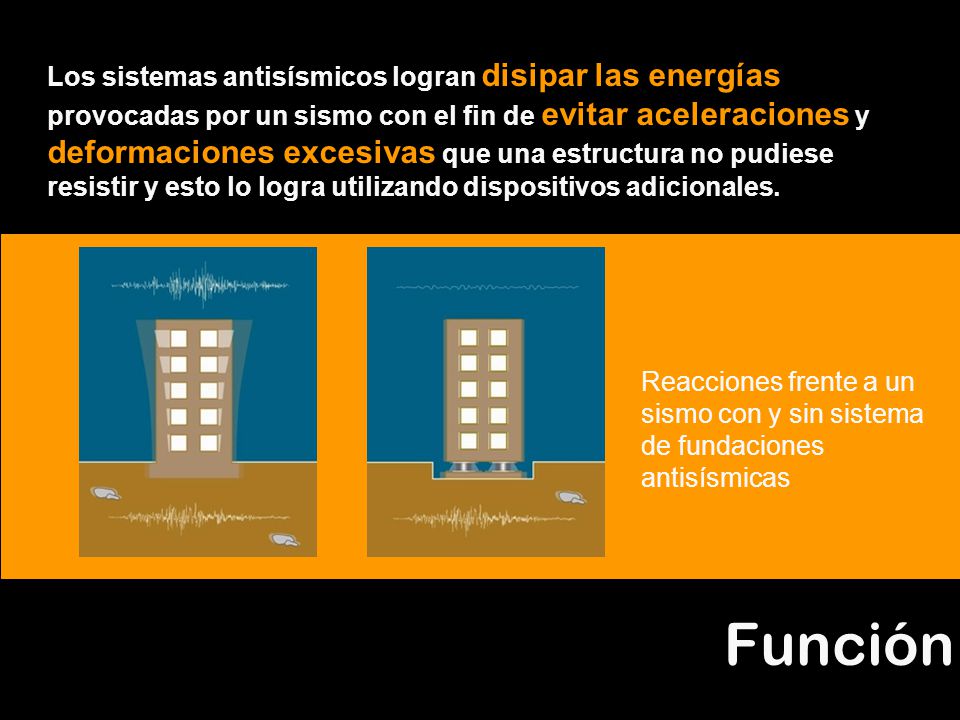

2 Los sistemas antisísmicos logran disipar las energías provocadas por un sismo con el fin de evitar aceleraciones y deformaciones excesivas que una estructura no pudiese resistir y esto lo logra utilizando dispositivos adicionales. Reacciones frente a un sismo con y sin sistema de fundaciones antisísmicas Función

3 Beneficios º Seguridad estructural de 6 a 8 veces mayor
º Protección de los contenidos º Evita paralización post-sismo Beneficios

4 Disipadores Viscosos: moviliza un elemento a través de un fluido viscoso (siliconas,aceites,etc)
Algunos Dispositivos

5 Aislación Basal: sistema que consiste en aislar el edificio del suelo a través de gomas llamadas aisladores elastoméricos. Algunos Dispositivos

6 Deslizadores y/o Friccionales: dispositivos en los cuales se utiliza la fricción seca entre superficies de materiales distintos como el teflón y el acero Algunos Dispositivos

7 Otros: Aislador friccional con anillo de goma / Sistema de aislación de piso / dispositivo vpj
Algunos Dispositivos

8 Aisladores Elastoméricos

9 Aisladores Elastoméricos
Formados por un conjunto de láminas planas de goma, intercaladas por placas planas de acero adheridas a la goma y cubierto en sus extremos superior e inferior por dos placas de acero que se conectan con la superestructura en su parte superior y la fundación en su parte inferior. Aisladores Elastoméricos

10 Aisladores Elastoméricos
Este tipo de aislación consiste en la deformación horizontal de las placas flexibles permitiendo movimiento a la estructura Aisladores Elastoméricos

11 Aisladores Elastoméricos
La disposición de los aisladores responde a un estudio individual del aislador considerando las siguientes condiciones, a grandes rasgos: Con aislador elastomérico º Simetría en ambas direcciones º Aisladores en los extremos de los muros y bajo las columnas º Distribuir carga axial de manera uniforme Sin aislador Aisladores Elastoméricos

12 Aisladores Elastoméricos
Posee una baja rigidez lateral, y una gran rigidez vertical. El aislador podría deformarse lateralmente en hasta 5 veces la altura de goma utilizada. Aisladores Elastoméricos

13 Aisladores Elastoméricos
ºEstos elementos soportan 800 toneladas de carga vertical cada uno y pueden deformarse lateralmente hasta 35 centímetros. ºTienen una elasticidad que es 2000 veces la del hormigón. La vida útil de los elementos está garantizada por 50 años ºProtección especial contra el fuego, en cada aislador. Aisladores Elastoméricos

14 Aisladores Elastoméricos
Ante ciertas características del suelo es recomendable optar por otros tipos de aislación. Hay situaciones en que no conviene instalar los aisladores elastoméricos, en especial cuando estamos en presencia de suelos muy blandos, ya que el mismo terreno es el que cumple con la función de aislamiento, siendo necesaria una estructura muy rígida. Aisladores Elastoméricos

15 Edificio construido con 8000m2 aprox
Edificio construido con 8000m2 aprox. distribuidos en 6 pisos y estructurado en base a marcos dúctiles de hormigón armado. El edificio se encuentra aislado al nivel de cielo del subterráneo con 52 aisladores de alto amortiguamiento; 22 de los cuales cuentan con corazón de plomo. Clínica UC SAN CARLOS DE APOQUINDO

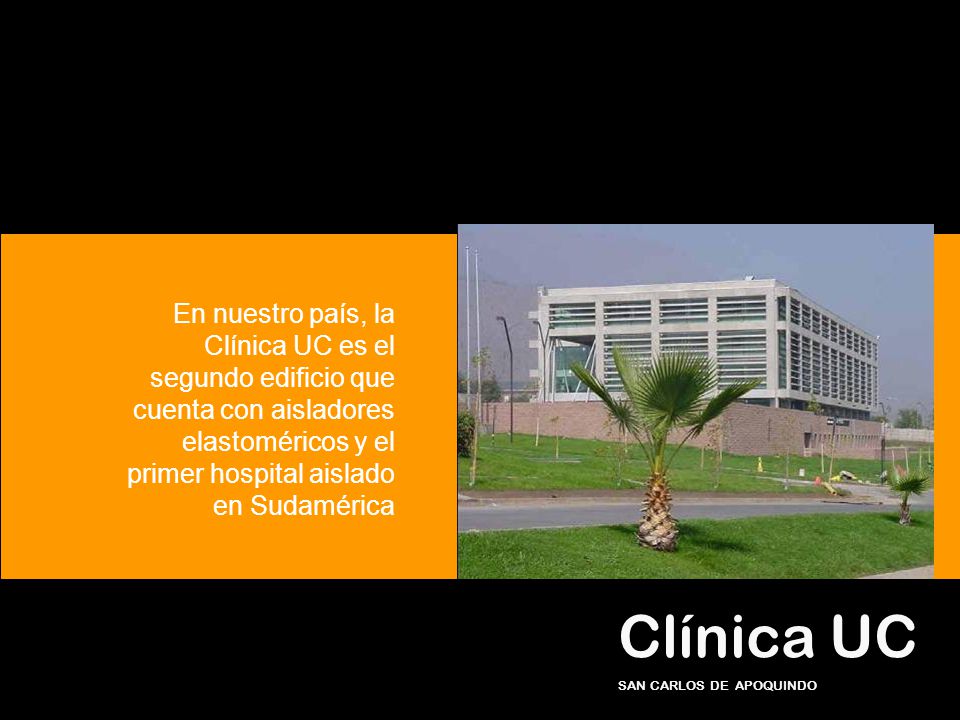

16 En nuestro país, la Clínica UC es el segundo edificio que cuenta con aisladores elastoméricos y el primer hospital aislado en Sudamérica Clínica UC SAN CARLOS DE APOQUINDO

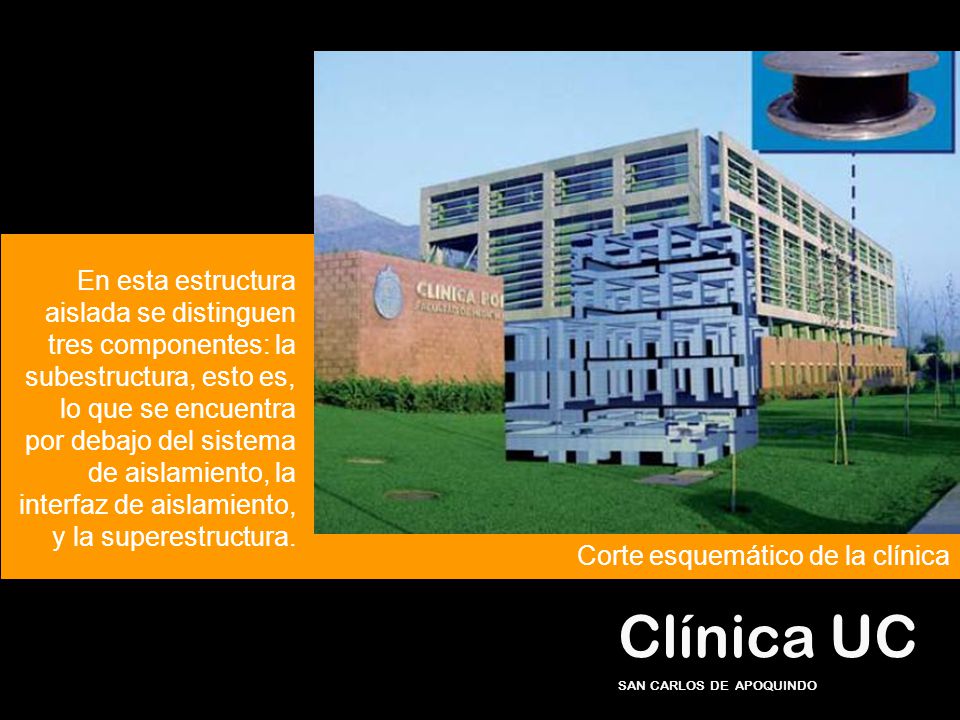

17 En esta estructura aislada se distinguen tres componentes: la subestructura, esto es, lo que se encuentra por debajo del sistema de aislamiento, la interfaz de aislamiento, y la superestructura. Corte esquemático de la clínica Clínica UC SAN CARLOS DE APOQUINDO

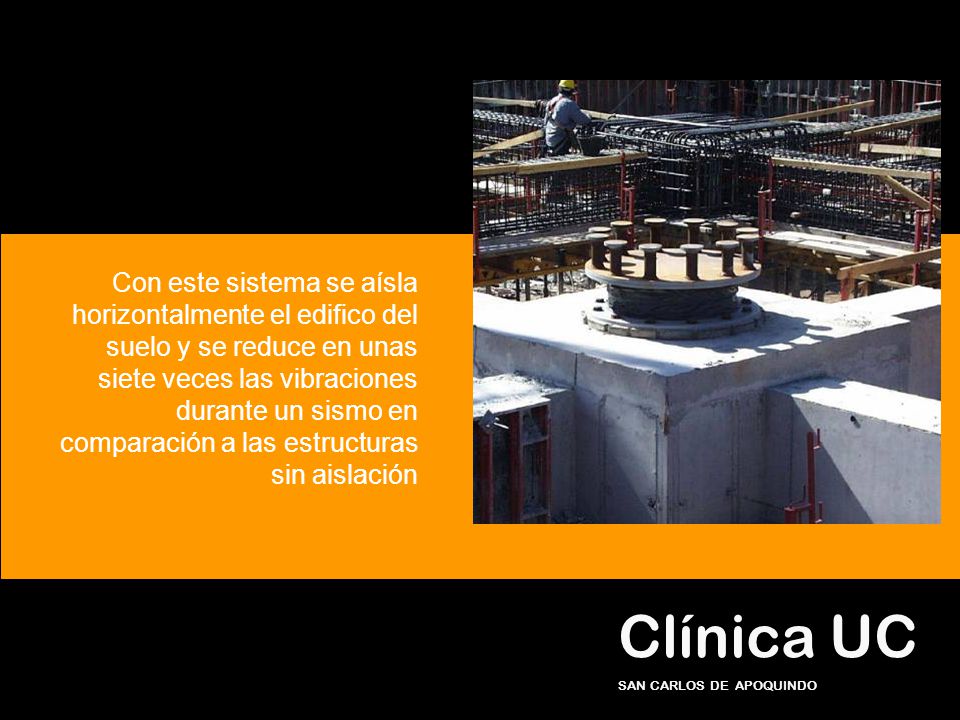

18 Con este sistema se aísla horizontalmente el edifico del suelo y se reduce en unas siete veces las vibraciones durante un sismo en comparación a las estructuras sin aislación Clínica UC SAN CARLOS DE APOQUINDO
