DESARROLLO EJERCICIO PRACTICO
(PLANTAS DEL EDIFICIO) Entrepiso Rígido Entrepiso Flexible (1º - 3º piso) (4º piso) Muro 1 H.A. 20/200 Muro 2 H.A. 20/300
2
1 DETERMINACIÓN DE PESO SÍSMICO
PT = P4 + P3 + P2 + P1
3
1 DETERMINACIÓN DE PESO SÍSMICO
PT= + 1 DETERMINACIÓN DE PESO SÍSMICO
4

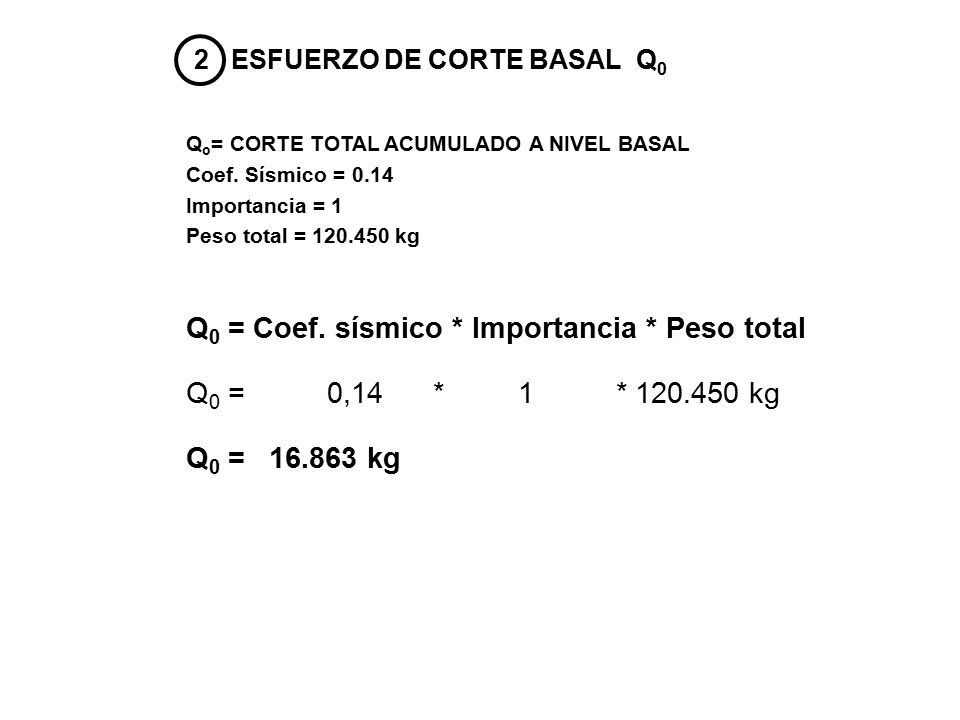

2 ESFUERZO DE CORTE BASAL Q0
Qo= CORTE TOTAL ACUMULADO A NIVEL BASAL Coef. Sísmico = 0.14 Importancia = 1 Peso total = kg Q0 = Coef. sísmico * Importancia * Peso total Q0 = , * * kg Q0 = kg
5

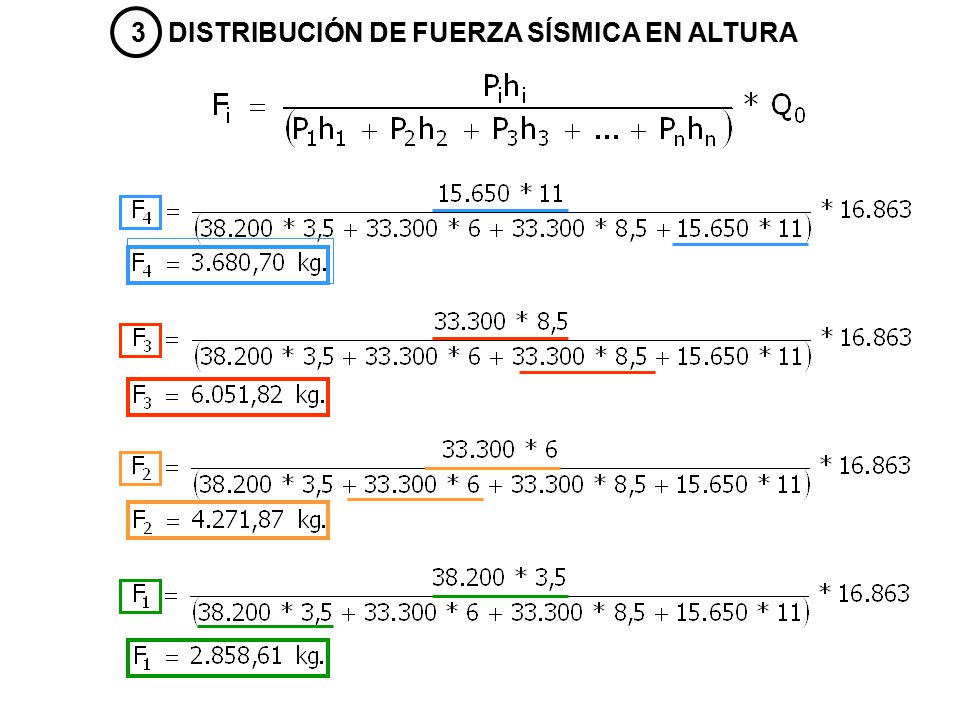

3 DISTRIBUCIÓN DE FUERZA SÍSMICA EN ALTURA
6
FUERZAS SÍSMICAS – ESFUERZOS DE CORTE
(diagramas) . Q4 = F4 Q3 = F3 + F4 Q2 = F2 + F3 + F4 Q1 = F1 + F2 + F3 + F4 Q0 = Q1 F4 = 3.680,70 kg F3 = 6.051,82 kg F2 = 4.271,87 kg F1 = 2.858,61 kg
7

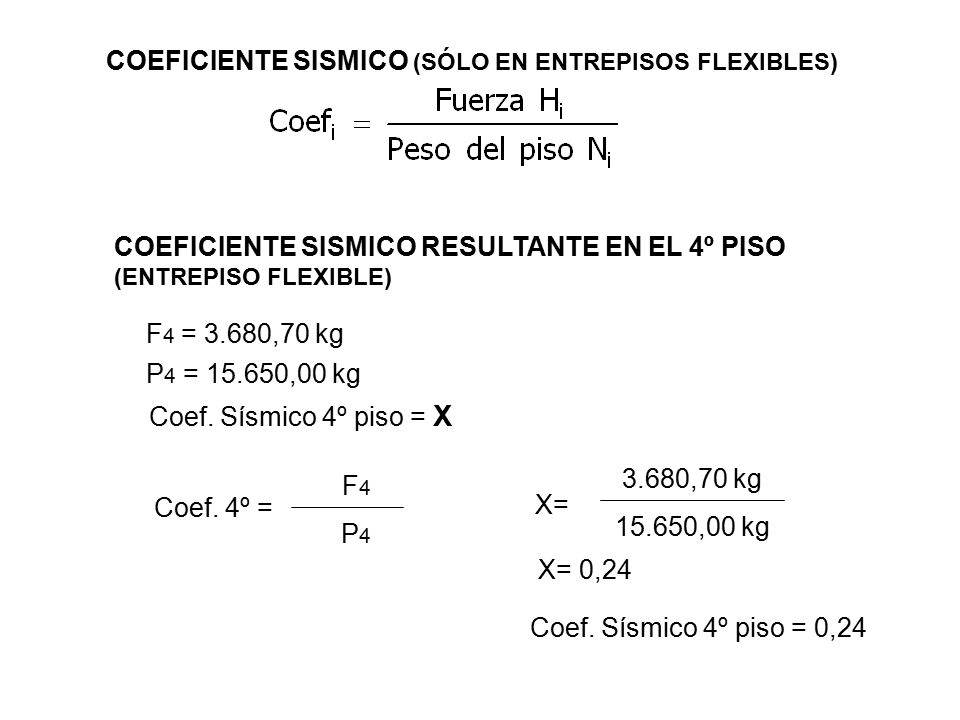

COEFICIENTE SISMICO (SÓLO EN ENTREPISOS FLEXIBLES)
F4 = 3.680,70 kg P4 = ,00 kg Coef. Sísmico 4º piso = X COEFICIENTE SISMICO RESULTANTE EN EL 4º PISO (ENTREPISO FLEXIBLE) X= 3.680,70 kg 15.650,00 kg X= 0,24 Coef. Sísmico 4º piso = 0,24 Coef. 4º = F4 P4
8

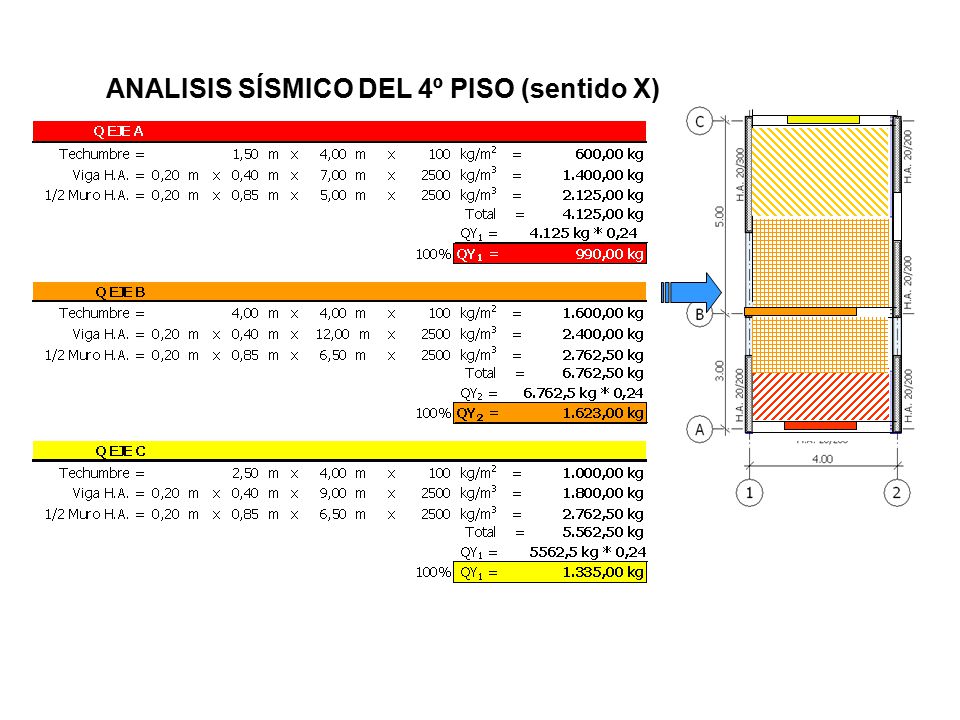

ANALISIS SÍSMICO DEL 4º PISO (sentido X)
9
ANALISIS SÍSMICO DEL 4º PISO (sentido Y eje 1)
513 kg 1.461 kg 1.974 kg ANALISIS SÍSMICO DEL 4º PISO (sentido Y eje 1)
10

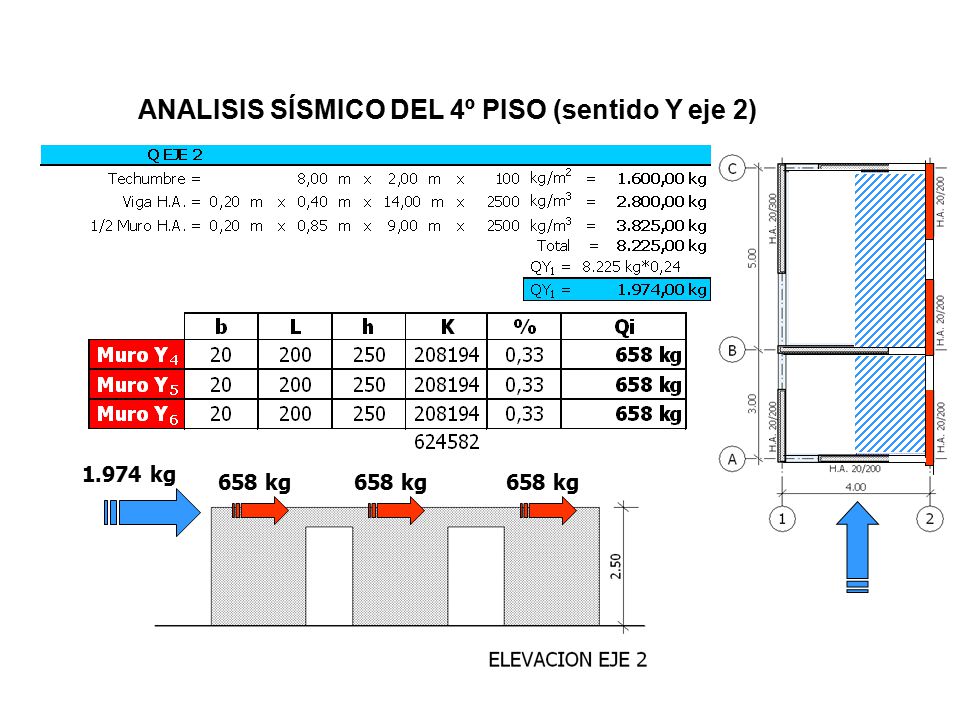

ANALISIS SÍSMICO DEL 4º PISO (sentido Y eje 2)
1.974 kg 658 kg ANALISIS SÍSMICO DEL 4º PISO (sentido Y eje 2)
11

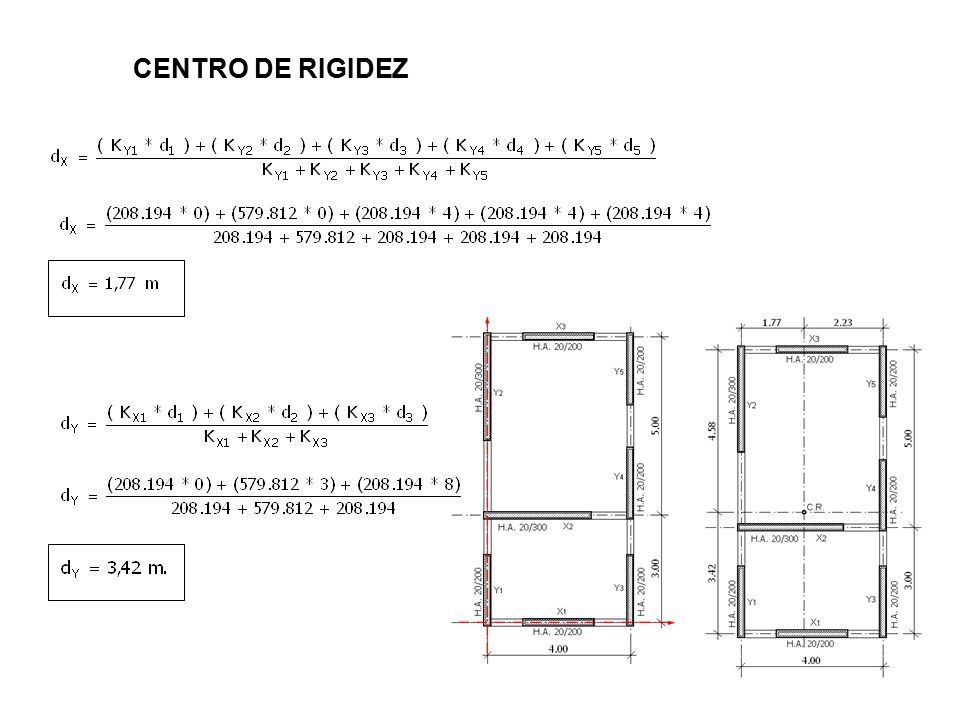

CENTRO DE RIGIDEZ
12
CENTRO DE MASA 2) x 2
13
eX = dx C.M. – dx C.R. eY = dY C.M. – dY C.R EXCENTRICIDAD
eX = 2,00 m – 1,77 m eX = 0,23 m eY = dY C.M. – dY C.R eY = 4,00 m – 3,42 m eY = 0,58 m
14
Qi : cortante del piso ey : excentricidad by : lado base y

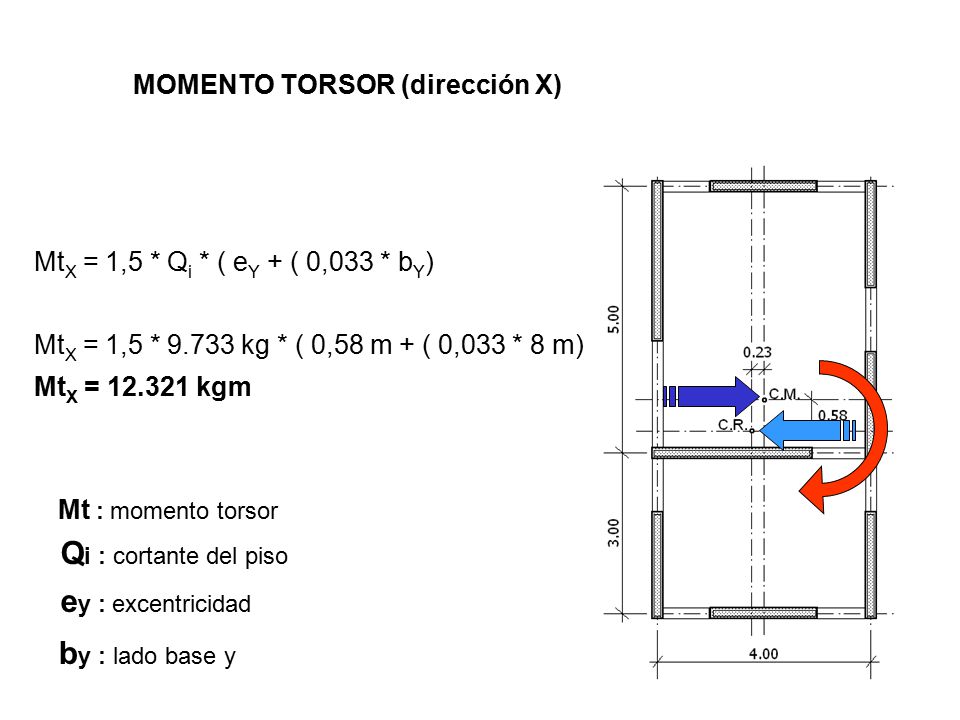

MOMENTO TORSOR (dirección X) MtX = 1,5 * Qi * ( eY + ( 0,033 * bY) MtX = 1,5 * kg * ( 0,58 m + ( 0,033 * 8 m) MtX = kgm Mt : momento torsor Qi : cortante del piso ey : excentricidad by : lado base y
15
Qi : cortante del piso ex : excentricidad bx : lado base x

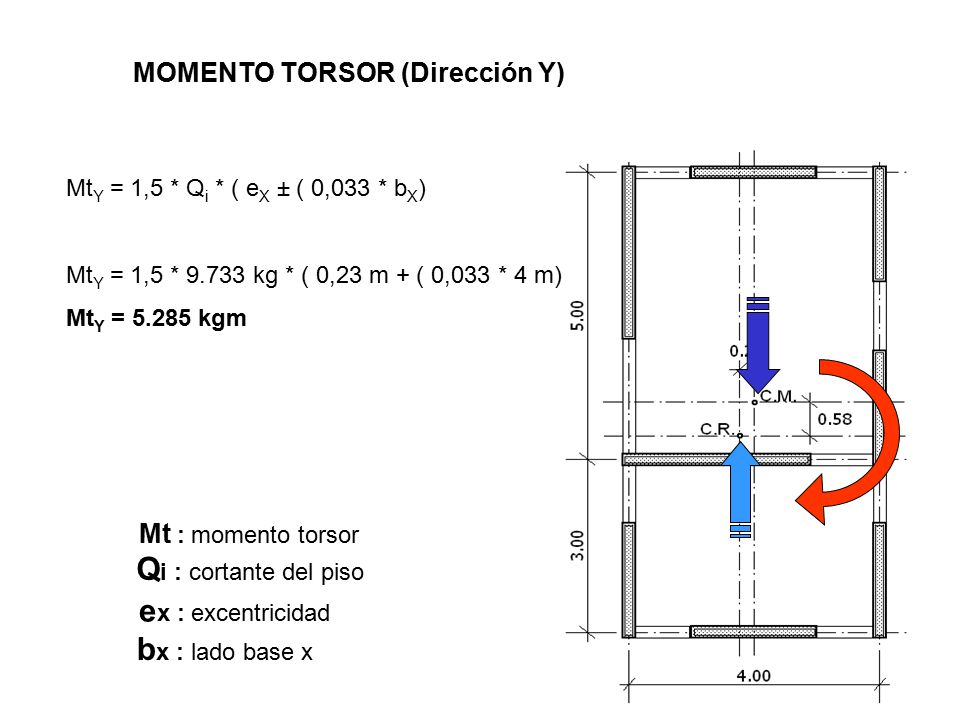

MOMENTO TORSOR (Dirección Y) MtY = 1,5 * Qi * ( eX ± ( 0,033 * bX) MtY = 1,5 * kg * ( 0,23 m + ( 0,033 * 4 m) MtY = kgm Mt : momento torsor Qi : cortante del piso ex : excentricidad bx : lado base x
16

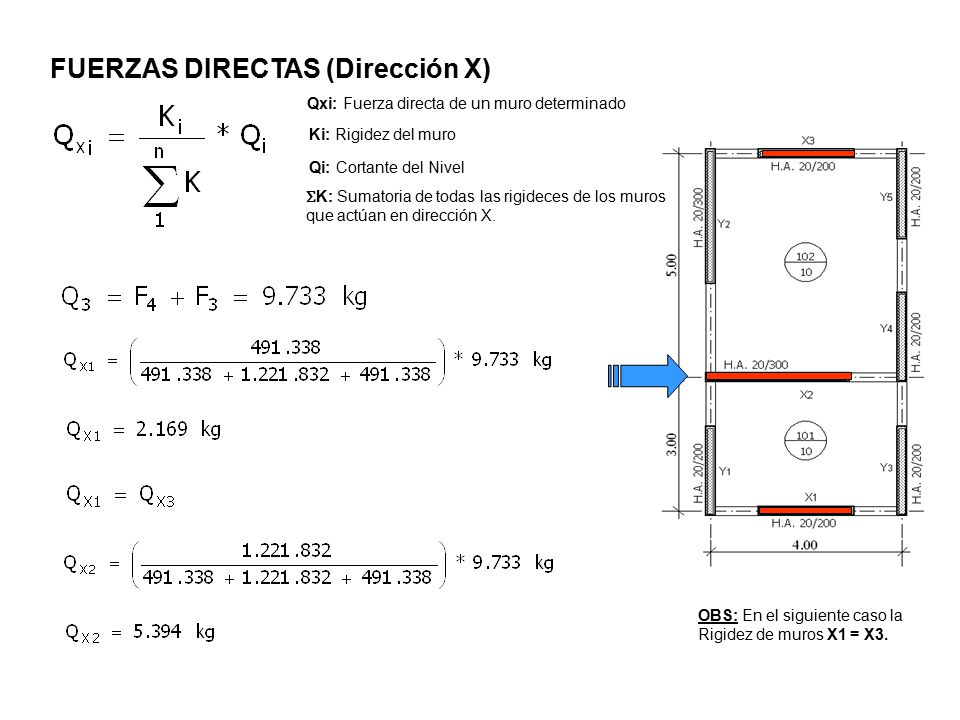

FUERZAS DIRECTAS (Dirección X)
OBS: En el siguiente caso la Rigidez de muros X1 = X3. Qxi: Fuerza directa de un muro determinado Ki: Rigidez del muro Qi: Cortante del Nivel SK: Sumatoria de todas las rigideces de los muros que actúan en dirección X.
17
Qyi: Fuerza directa de un muro determinado

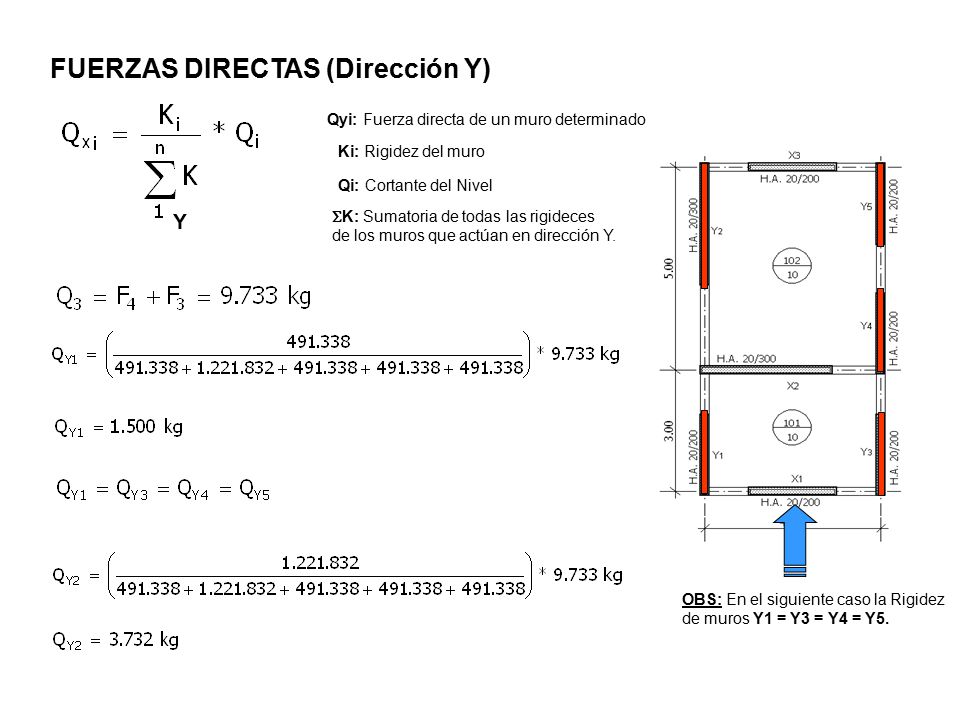

FUERZAS DIRECTAS (Dirección Y) Qyi: Fuerza directa de un muro determinado Ki: Rigidez del muro Qi: Cortante del Nivel SK: Sumatoria de todas las rigideces de los muros que actúan en dirección Y. Y OBS: En el siguiente caso la Rigidez de muros Y1 = Y3 = Y4 = Y5.
19

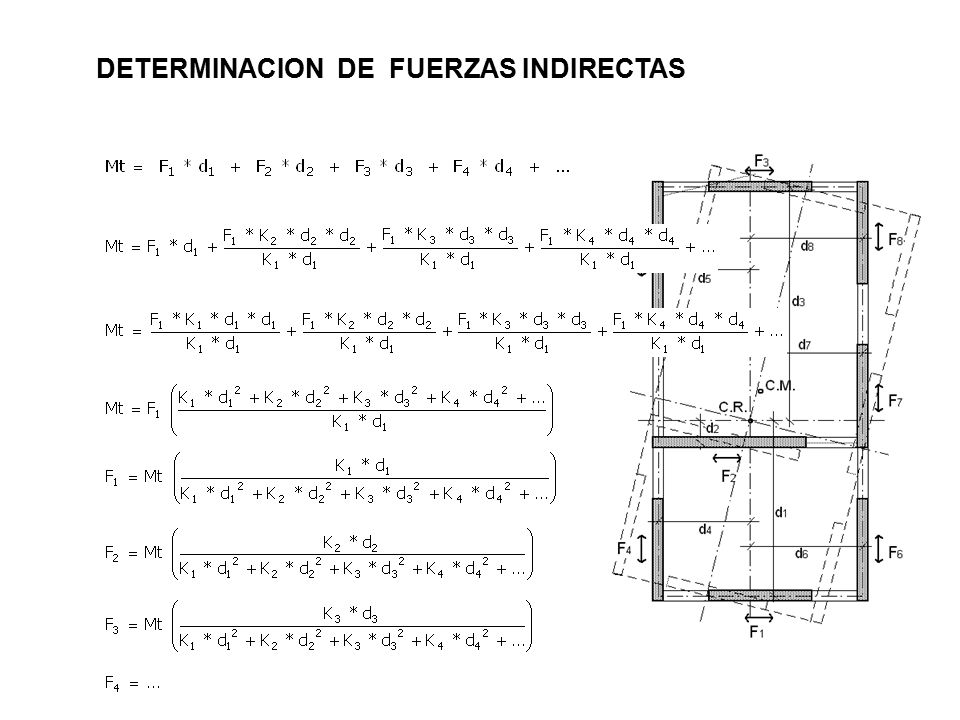

DETERMINACION DE FUERZAS INDIRECTAS
20

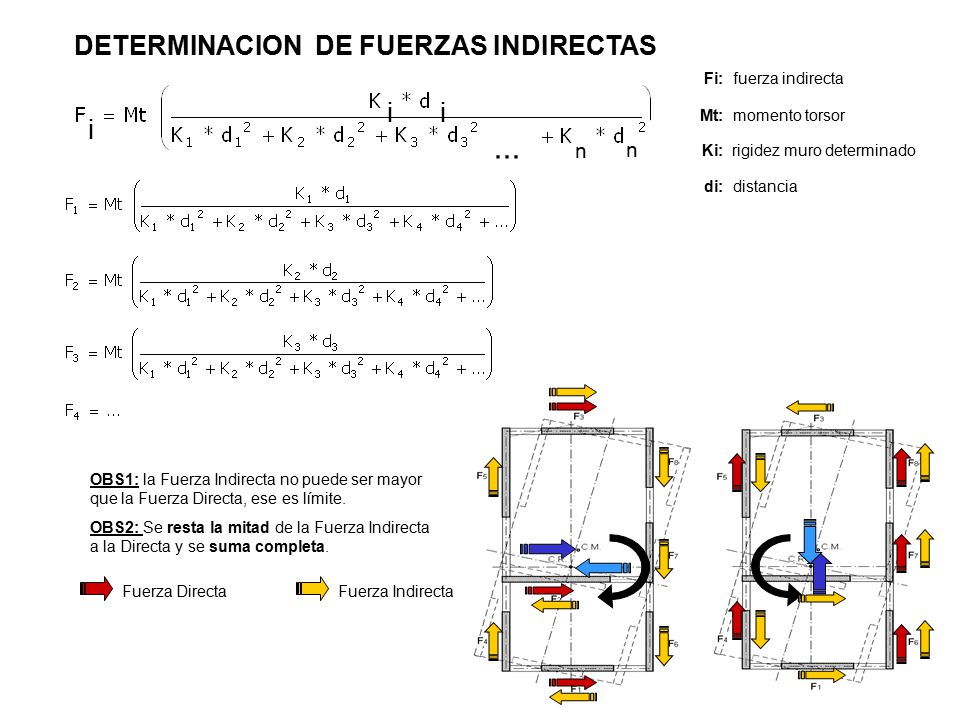

DETERMINACION DE FUERZAS INDIRECTAS
OBS1: la Fuerza Indirecta no puede ser mayor que la Fuerza Directa, ese es límite. OBS2: Se resta la mitad de la Fuerza Indirecta a la Directa y se suma completa. i ... n DETERMINACION DE FUERZAS INDIRECTAS Fi: fuerza indirecta Mt: momento torsor Ki: rigidez muro determinado di: distancia Fuerza Directa Fuerza Indirecta
21

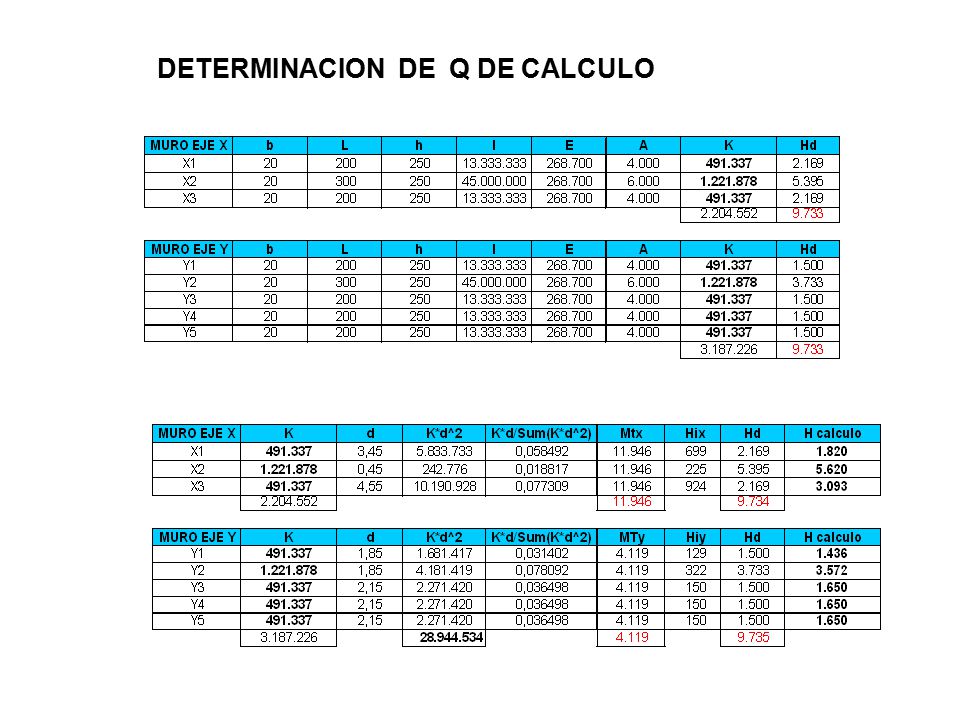

DETERMINACION DE Q DE CALCULO
