Realidad Sismica de la Rep. Dominicana

Presentación del tema: "Realidad Sismica de la Rep. Dominicana"— Transcripción de la presentación:

1 Realidad Sismica de la Rep. Dominicana
El Terremoto de Haiti Realidad Sismica de la Rep. Dominicana E Ing. Ervin Vargas J. MIA

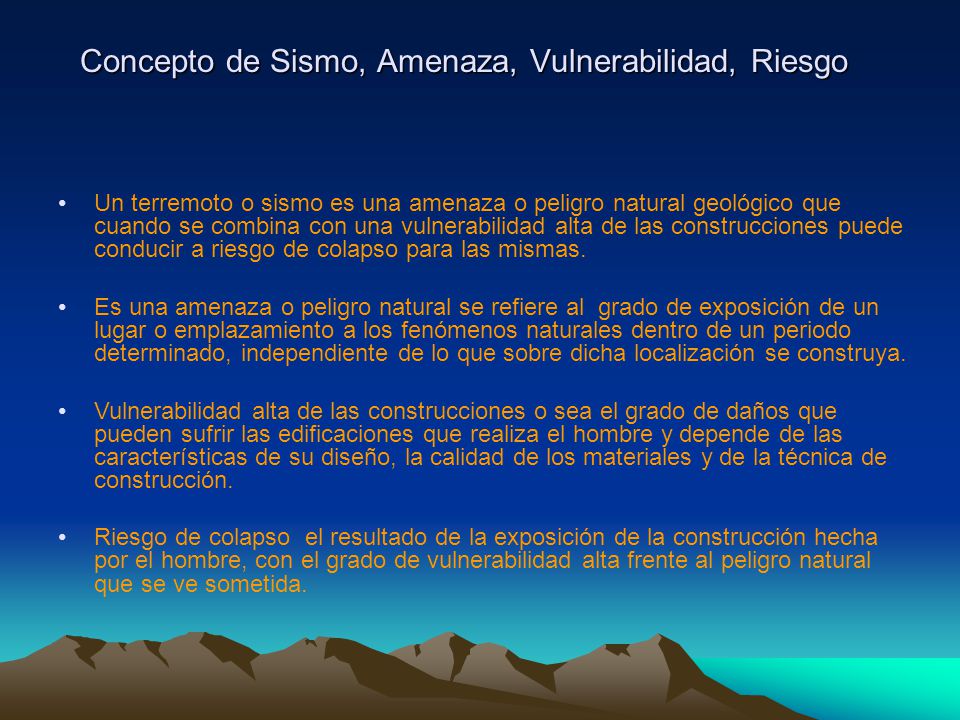

2 Concepto de Sismo, Amenaza, Vulnerabilidad, Riesgo
Un terremoto o sismo es una amenaza o peligro natural geológico que cuando se combina con una vulnerabilidad alta de las construcciones puede conducir a riesgo de colapso para las mismas. Es una amenaza o peligro natural se refiere al grado de exposición de un lugar o emplazamiento a los fenómenos naturales dentro de un periodo determinado, independiente de lo que sobre dicha localización se construya. Vulnerabilidad alta de las construcciones o sea el grado de daños que pueden sufrir las edificaciones que realiza el hombre y depende de las características de su diseño, la calidad de los materiales y de la técnica de construcción. Riesgo de colapso el resultado de la exposición de la construcción hecha por el hombre, con el grado de vulnerabilidad alta frente al peligro natural que se ve sometida.

3 PANGEA

4 Dirección de Desplazamiento

5 PLACAS TECTONICAS

6 PLACA DEL CARIBE

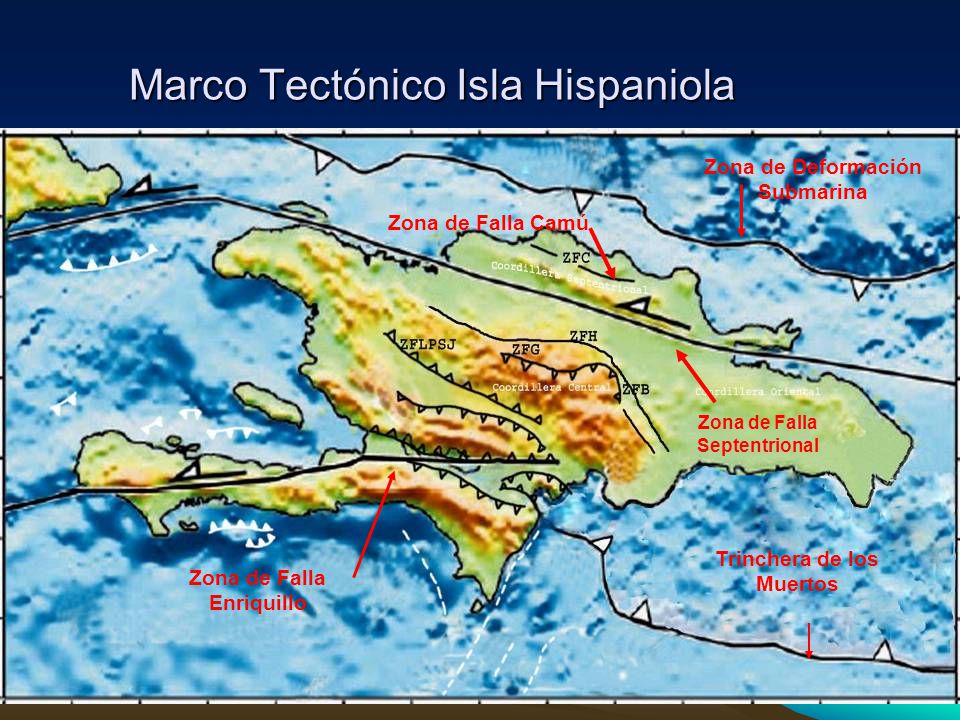

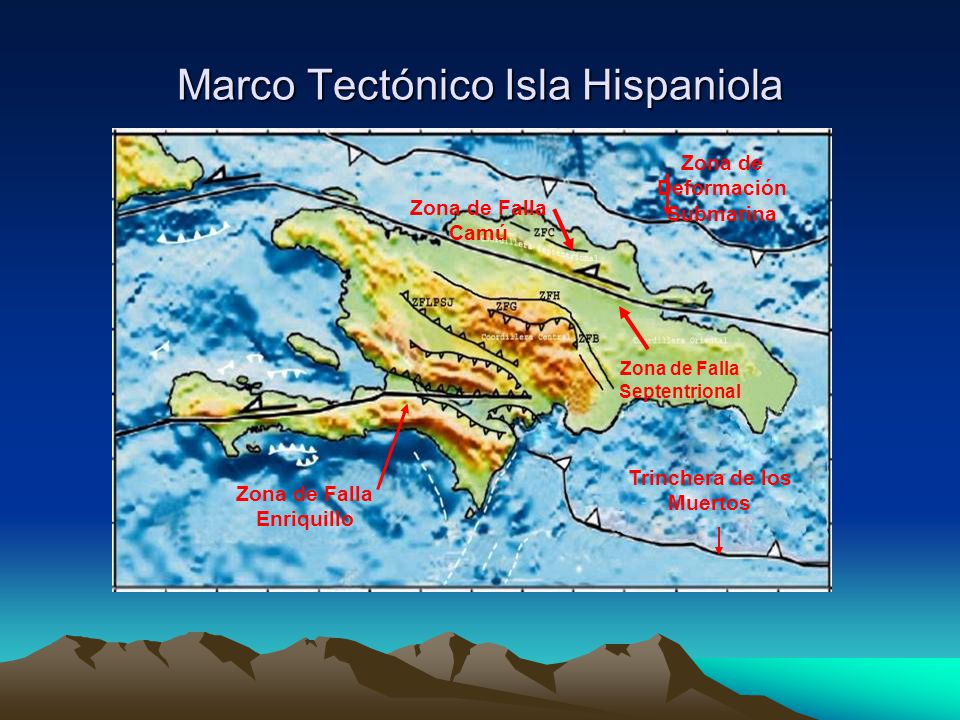

7 Marco Tectónico Isla Hispaniola
Zona de Falla Septentrional Zona de Deformación Submarina Trinchera de los Muertos Zona de Falla Enriquillo Zona de Falla Camú

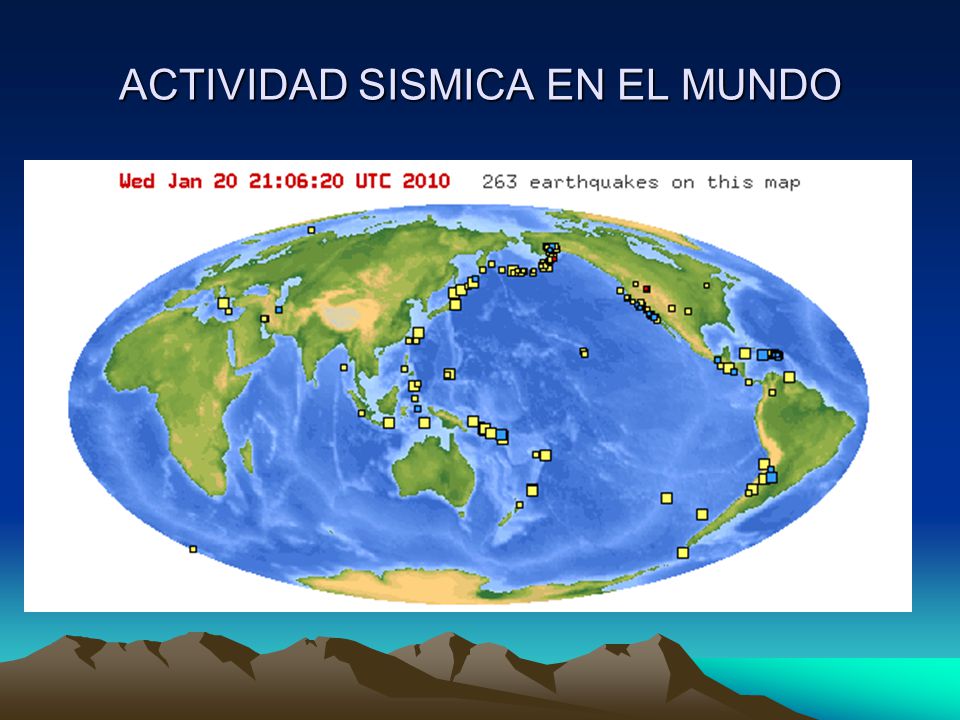

8 ACTIVIDAD SISMICA EN EL MUNDO

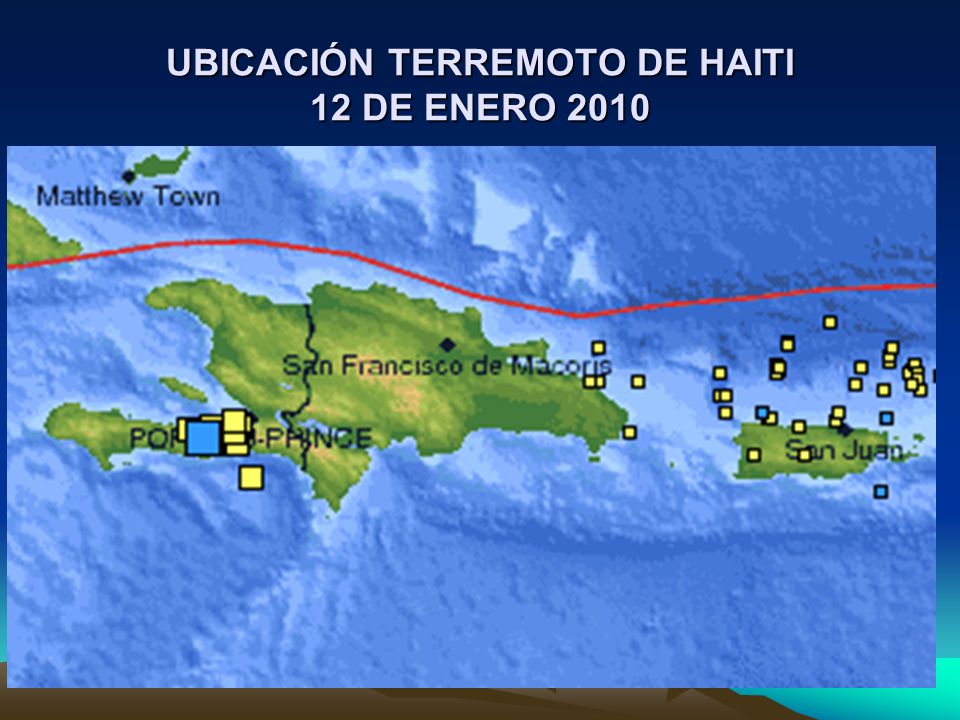

9 UBICACIÓN TERREMOTO DE HAITI 12 DE ENERO 2010

10

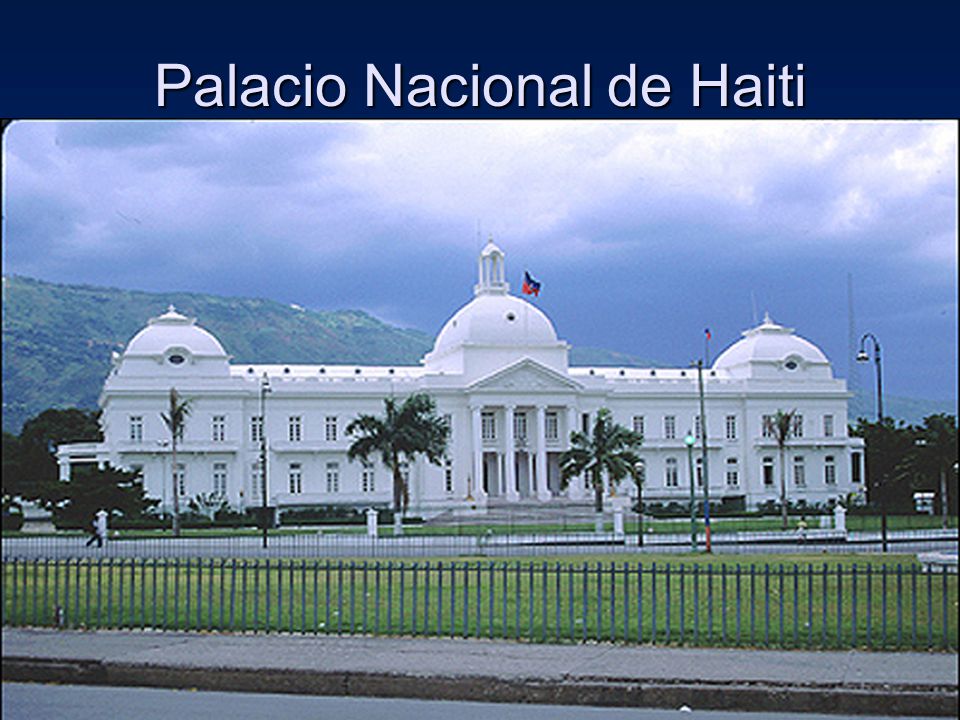

11 Palacio Nacional de Haiti

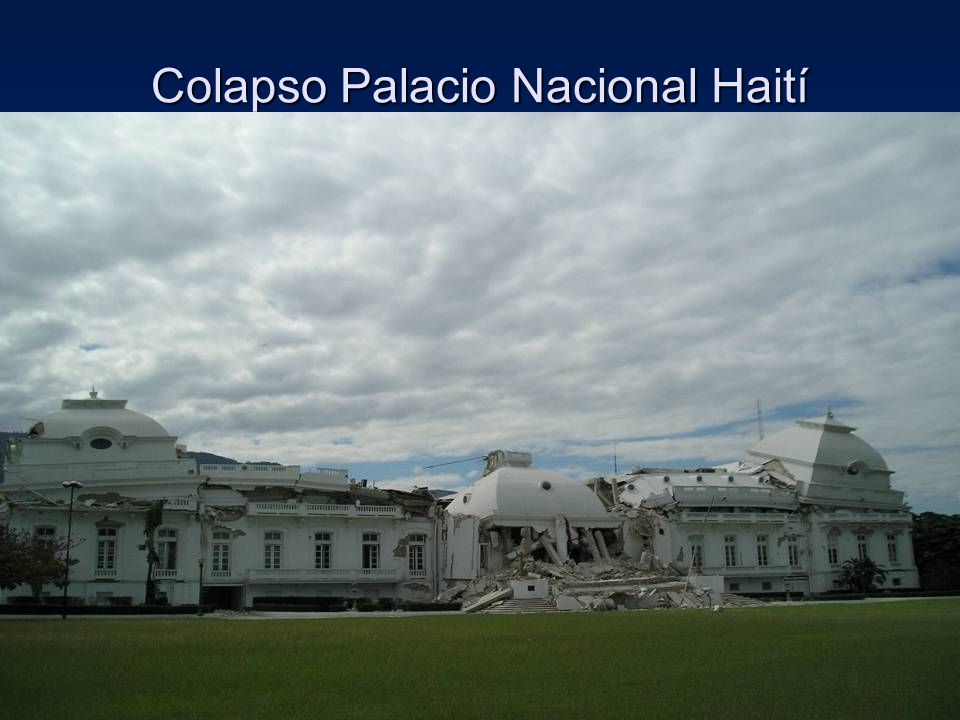

12 Colapso Palacio Nacional Haití

13 RELACION ENTRE LA SISMICIDAD Y LAS PLACAS TECTONICAS DEL MUNDO

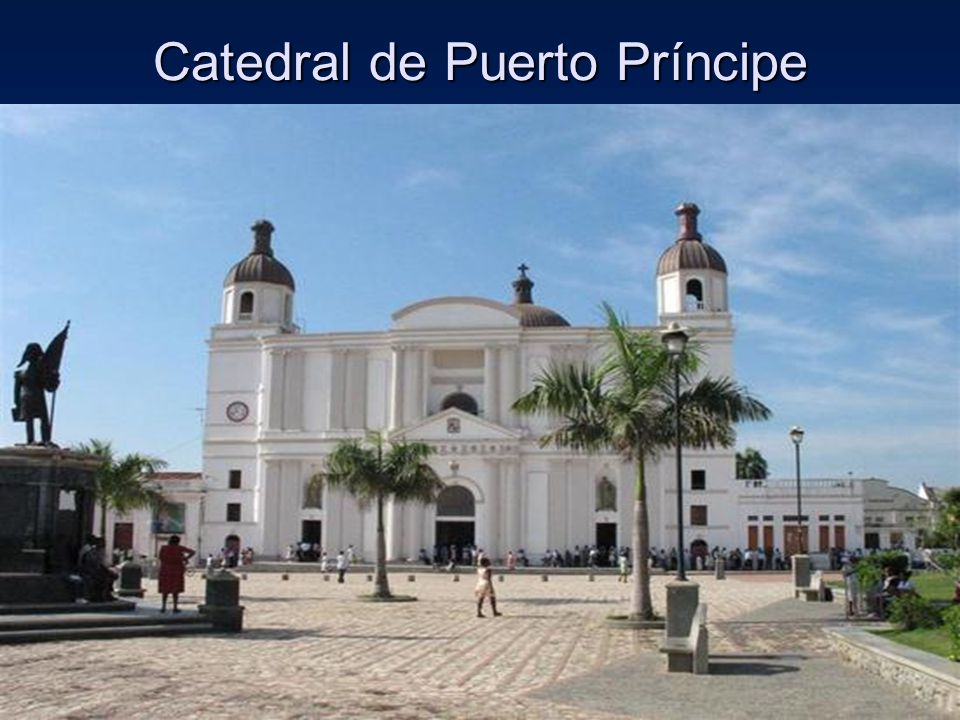

14 Catedral de Puerto Príncipe

15 Colapso catedral de Puerto Príncipe

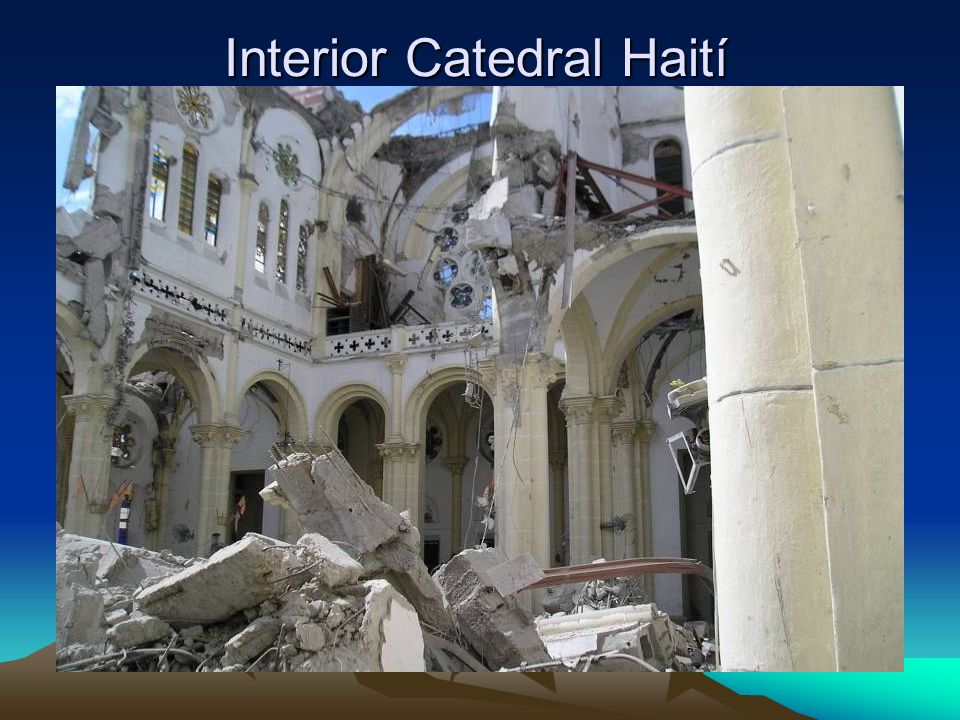

16 Interior Catedral Haití

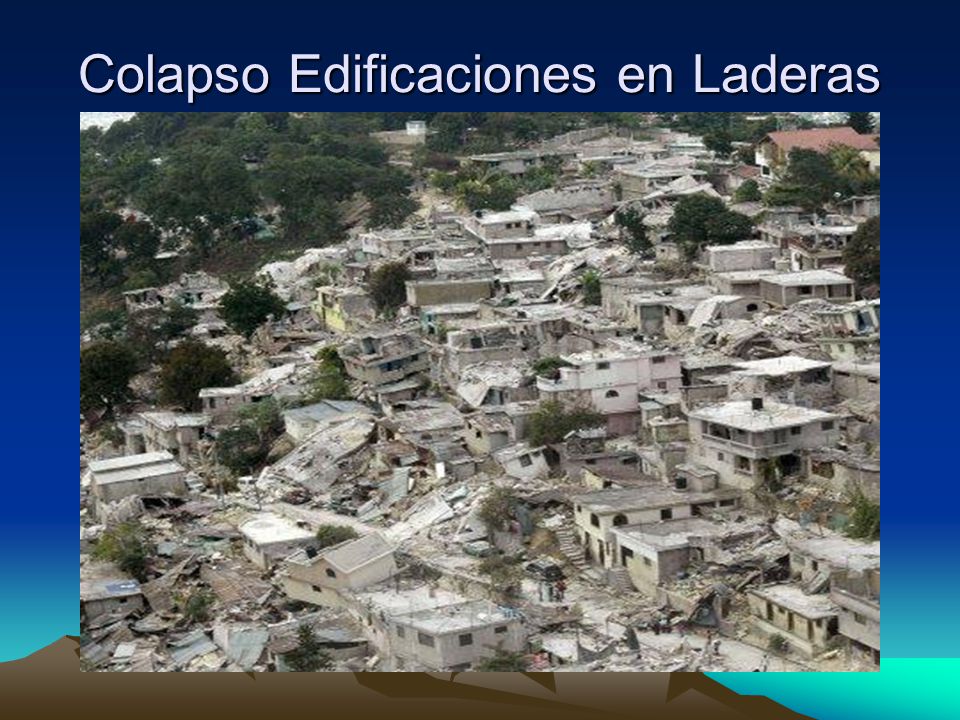

17 Colapso Edificaciones en Laderas

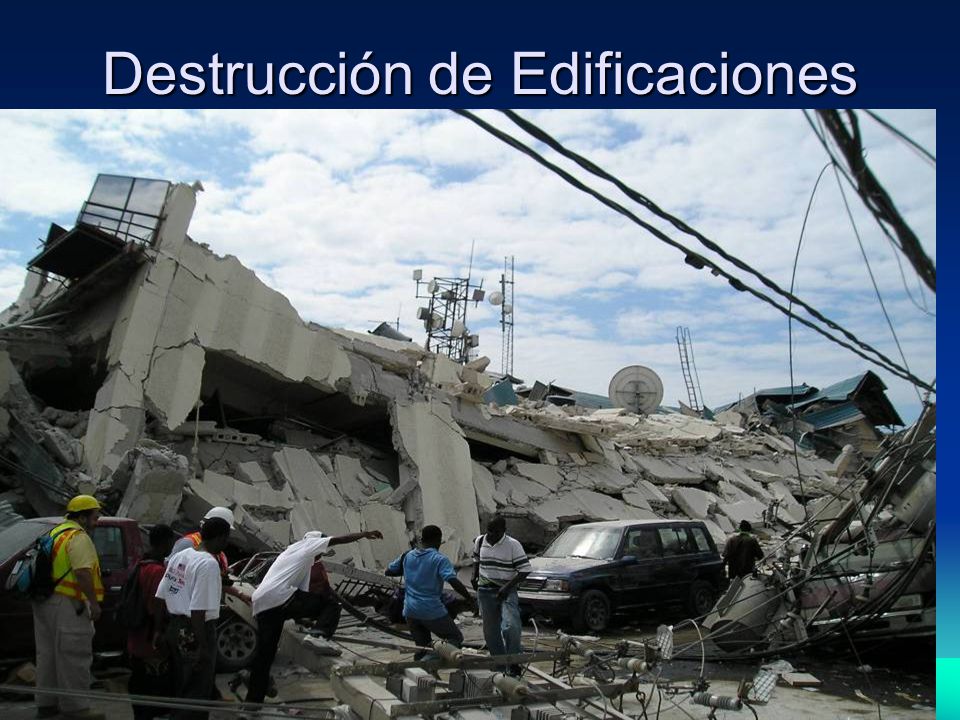

18 Destrucción de Edificaciones

19 Colapso de Edificio

20 Colapso de Edificio

21 Calidad Materiales

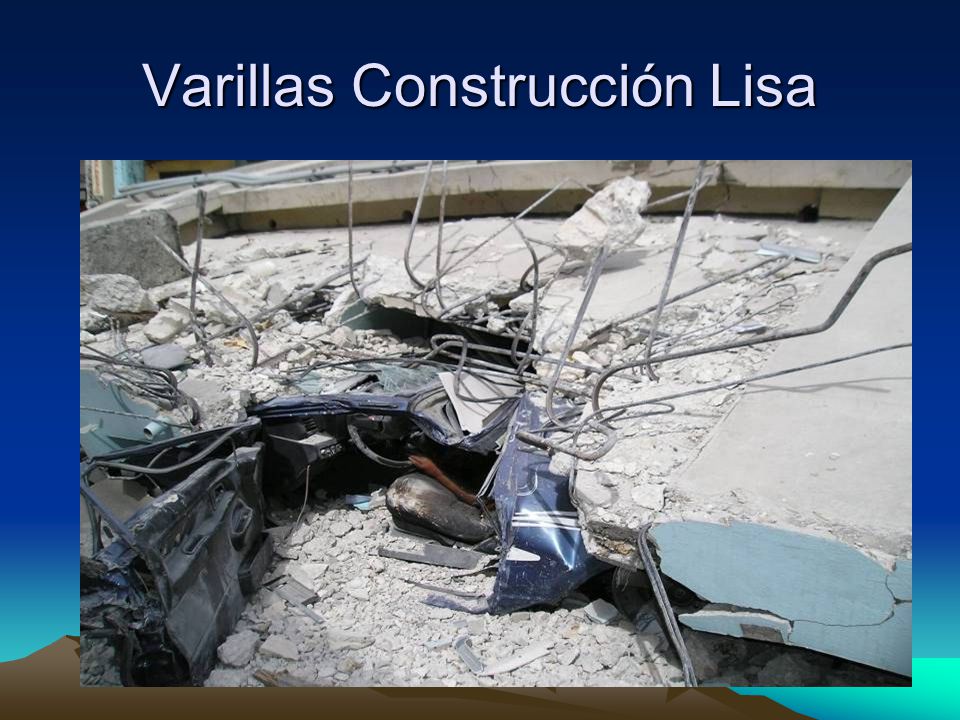

22 Varillas Construcción Lisa

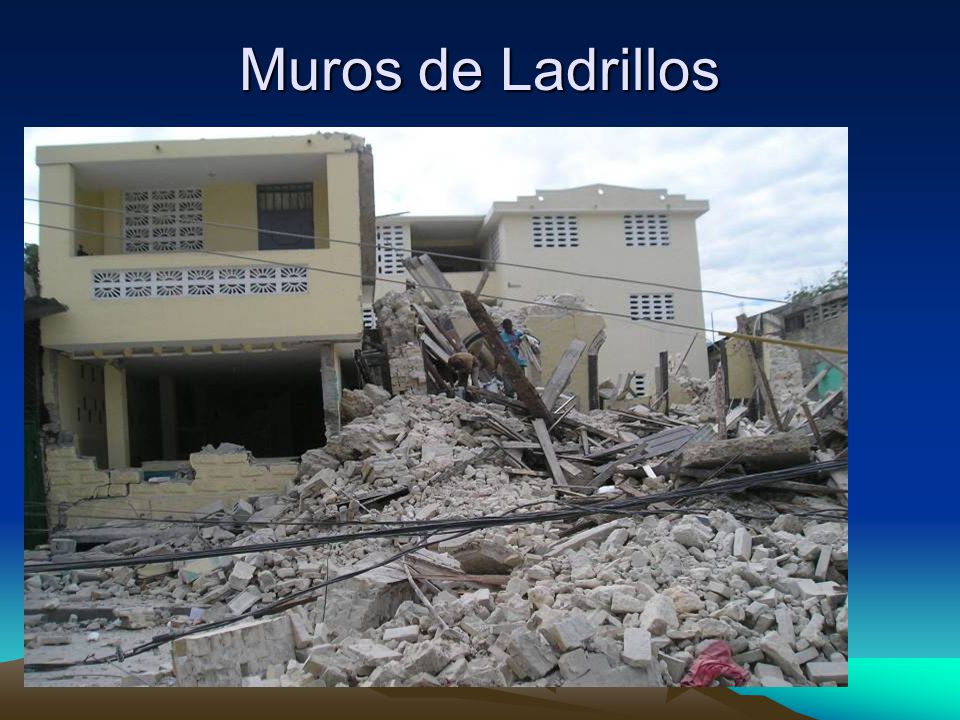

23 Muros de Ladrillos

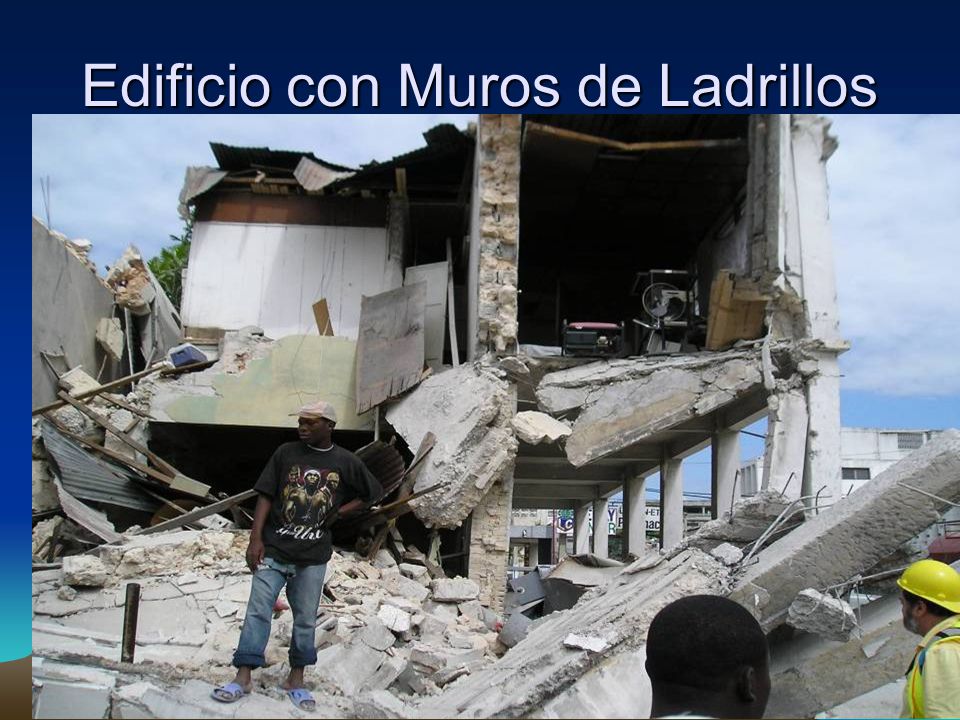

24 Edificio con Muros de Ladrillos

25 Mala Calidad Mampostería

26 Construcciones con Arcos

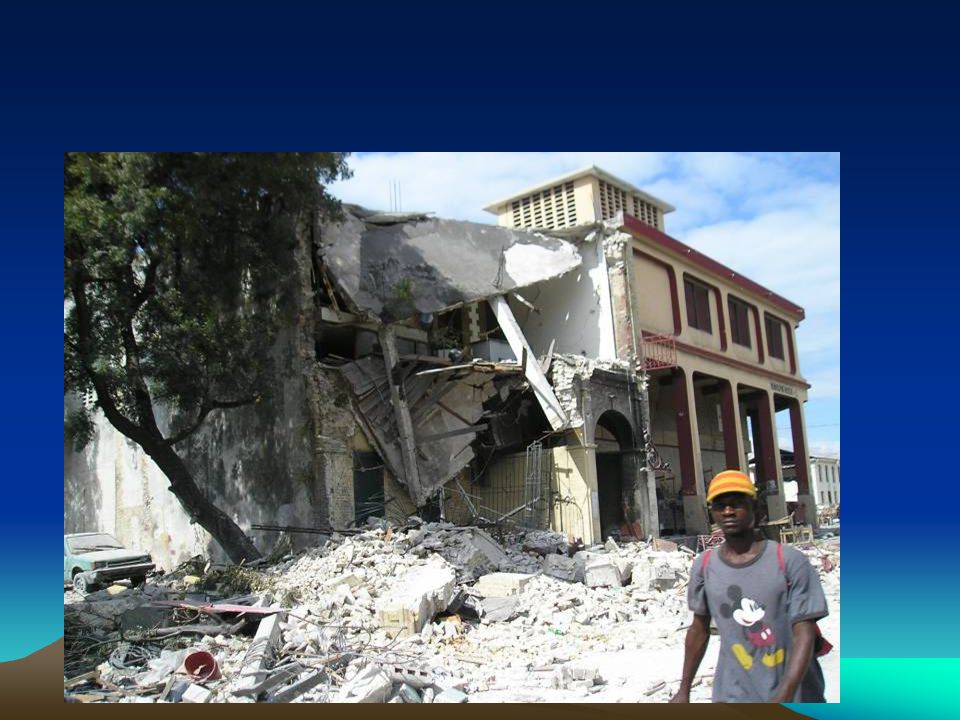

27

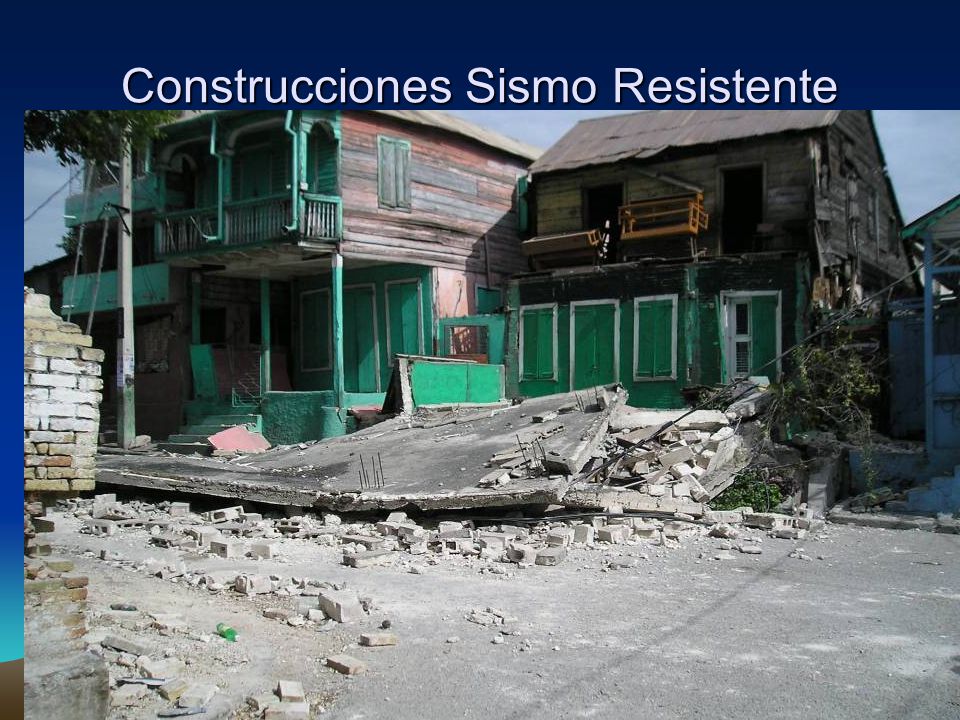

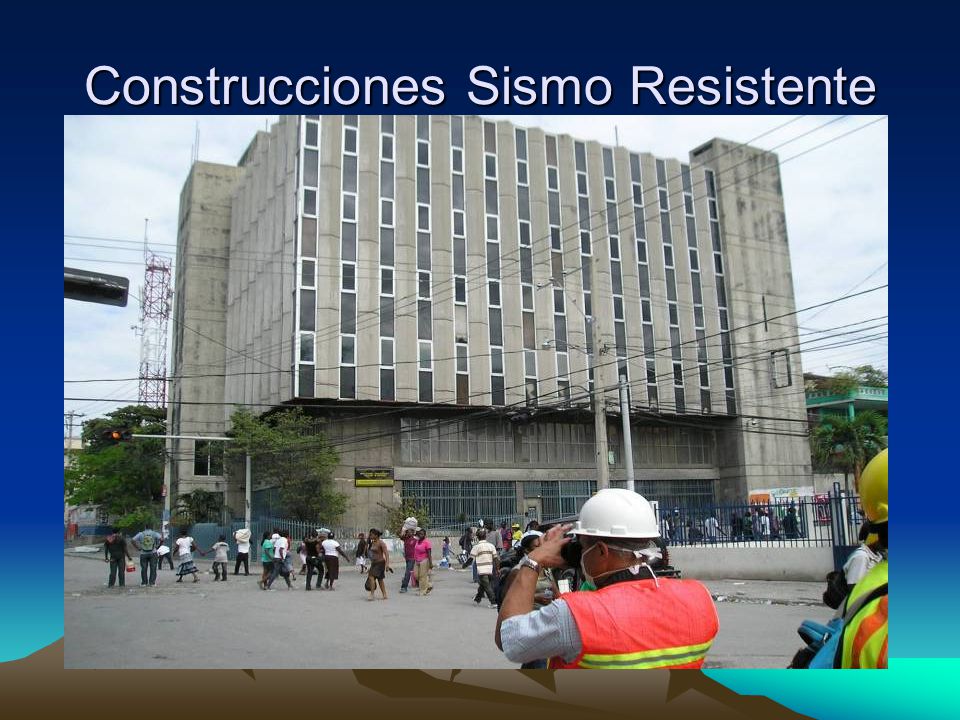

28 Construcciones Sismo Resistente

29 Construcciones Sismo Resistente

30 de la República Dominicana
Realidad Sísmica de la República Dominicana

31 Marco Tectónico Isla Hispaniola
Zona de Falla Septentrional Zona de Deformación Submarina Trinchera de los Muertos Zona de Falla Enriquillo Zona de Falla Camú

32

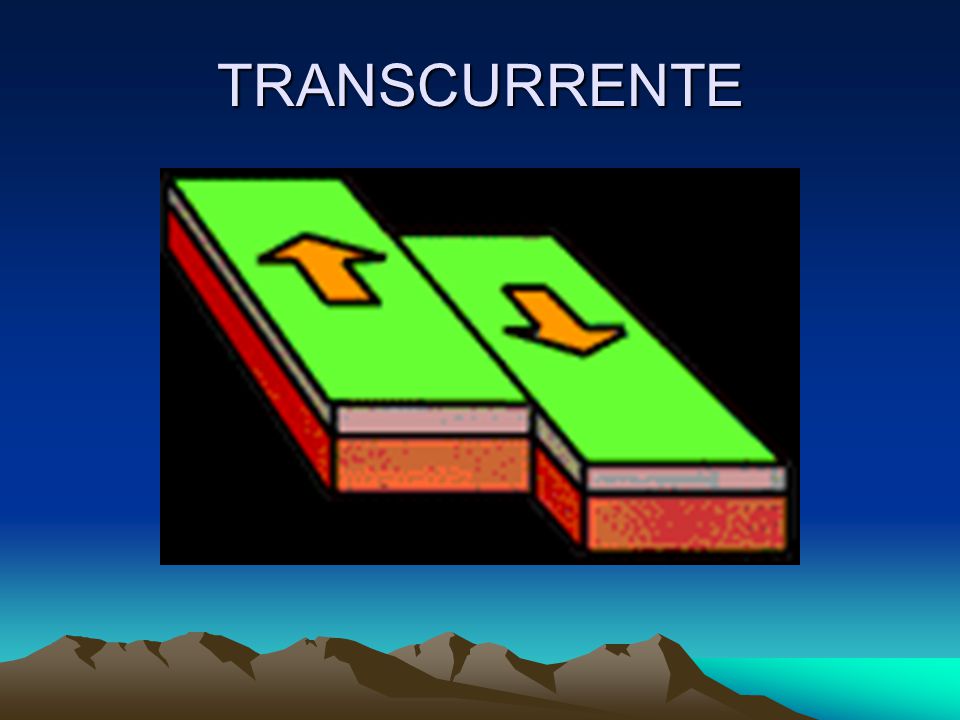

33 TRANSCURRENTE

34 Elevado Av. Estrella Sadhalá de Santiago

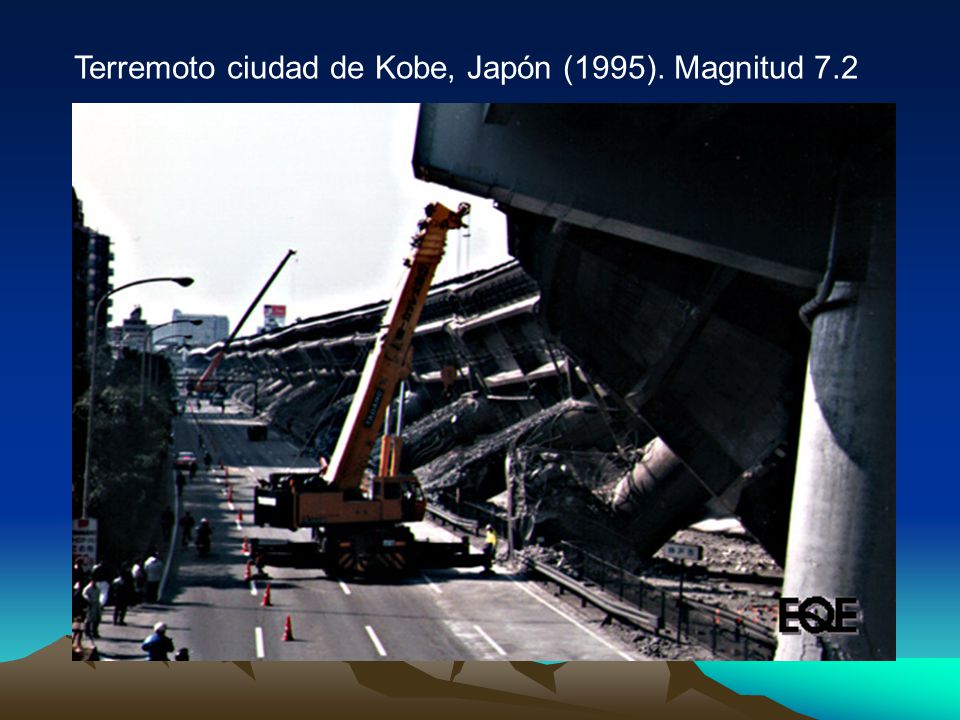

35 Terremoto ciudad de Kobe, Japón, (1995). Magnitud 7.2

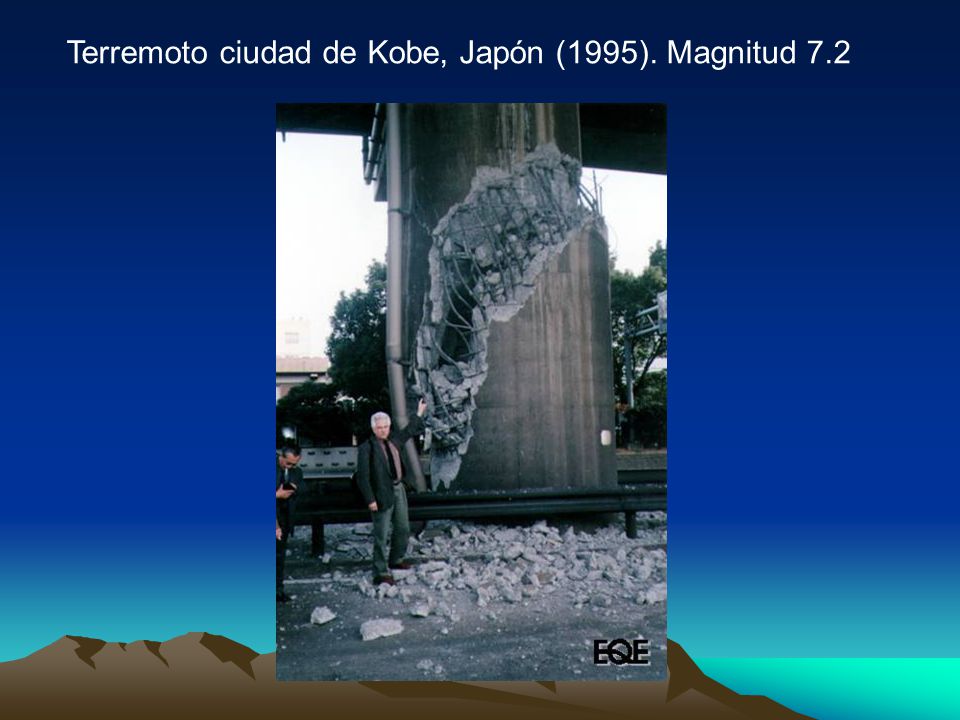

36 Terremoto ciudad de Kobe, Japón (1995). Magnitud 7.2

37 Terremoto ciudad de Kobe, Japón (1995). Magnitud 7.2

38 Marco Tectónico Isla Hispaniola
Zona de Falla Septentrional Zona de Deformación Submarina Trinchera de los Muertos Zona de Falla Enriquillo Zona de Falla Camú

39

40 HISTORIAL DE TERREMOTOS DE LA FALLA SEPTENTRIONAL
EN TERRITORIO HAITIANO Año 1842 (Cabo Haitiano) Año 1887 Año 1904 EN EL VALLE DEL CIBAO Año 1200 (Al Norte de Bonao) Año 1564 (Destruyó a Stgo.) Año 1783 (Cerca de SFM) Año 1897 (Cerca de Navarrete) El último gran terremoto de la falla ocurrió hace 800 años.

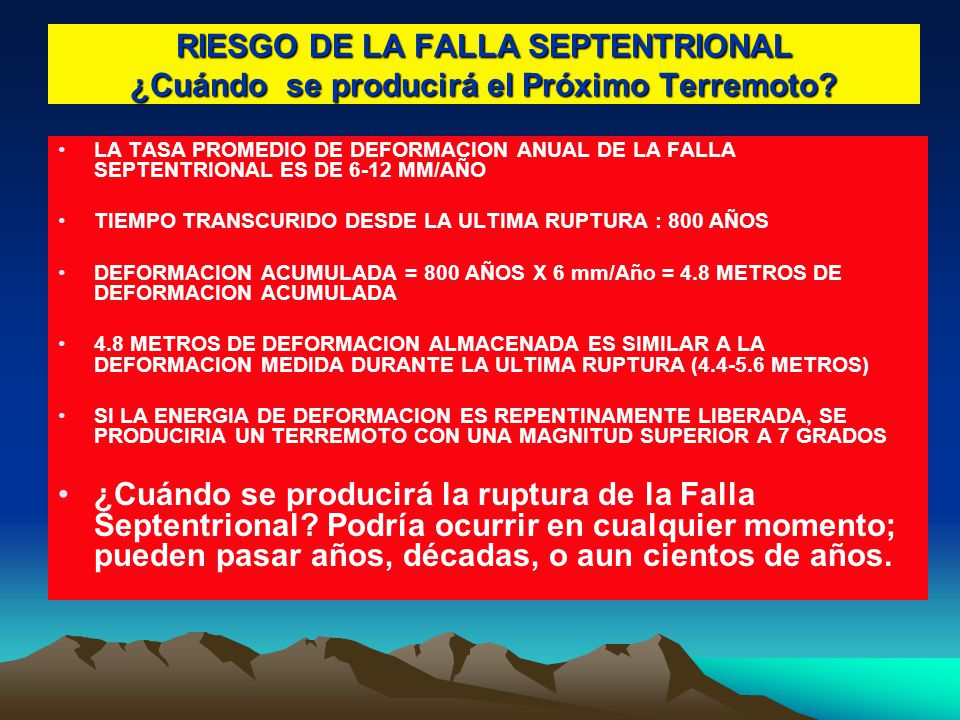

41 RIESGO DE LA FALLA SEPTENTRIONAL ¿Cuándo se producirá el Próximo Terremoto?
LA TASA PROMEDIO DE DEFORMACION ANUAL DE LA FALLA SEPTENTRIONAL ES DE 6-12 MM/AÑO TIEMPO TRANSCURIDO DESDE LA ULTIMA RUPTURA : 800 AÑOS DEFORMACION ACUMULADA = 800 AÑOS X 6 mm/Año = 4.8 METROS DE DEFORMACION ACUMULADA 4.8 METROS DE DEFORMACION ALMACENADA ES SIMILAR A LA DEFORMACION MEDIDA DURANTE LA ULTIMA RUPTURA ( METROS) SI LA ENERGIA DE DEFORMACION ES REPENTINAMENTE LIBERADA, SE PRODUCIRIA UN TERREMOTO CON UNA MAGNITUD SUPERIOR A 7 GRADOS ¿Cuándo se producirá la ruptura de la Falla Septentrional? Podría ocurrir en cualquier momento; pueden pasar años, décadas, o aun cientos de años.

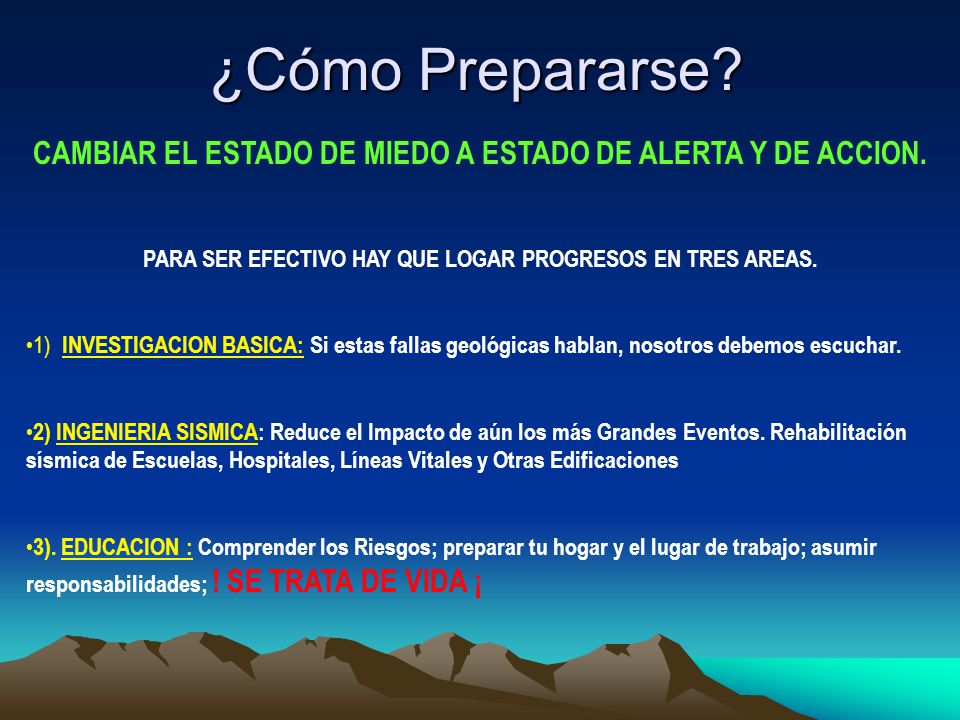

42 ¿Cómo Prepararse? CAMBIAR EL ESTADO DE MIEDO A ESTADO DE ALERTA Y DE ACCION. PARA SER EFECTIVO HAY QUE LOGAR PROGRESOS EN TRES AREAS. 1) INVESTIGACION BASICA: Si estas fallas geológicas hablan, nosotros debemos escuchar. 2) INGENIERIA SISMICA: Reduce el Impacto de aún los más Grandes Eventos. Rehabilitación sísmica de Escuelas, Hospitales, Líneas Vitales y Otras Edificaciones 3). EDUCACION : Comprender los Riesgos; preparar tu hogar y el lugar de trabajo; asumir responsabilidades; ! SE TRATA DE VIDA ¡

43 ¿ Está Usted Preparado ? Muchas Gracias Ing. Ervin Vargas J. MIA
