Publicada porFrancisco Ramos Herrero Modificado hace 10 años
2

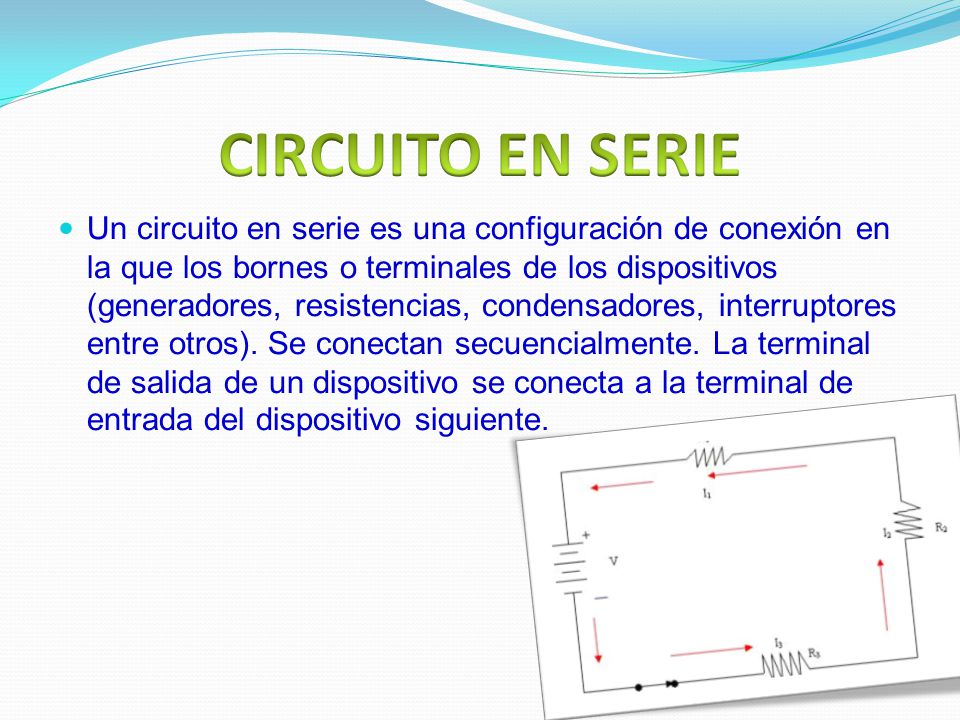

Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores entre otros). Se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente.
3

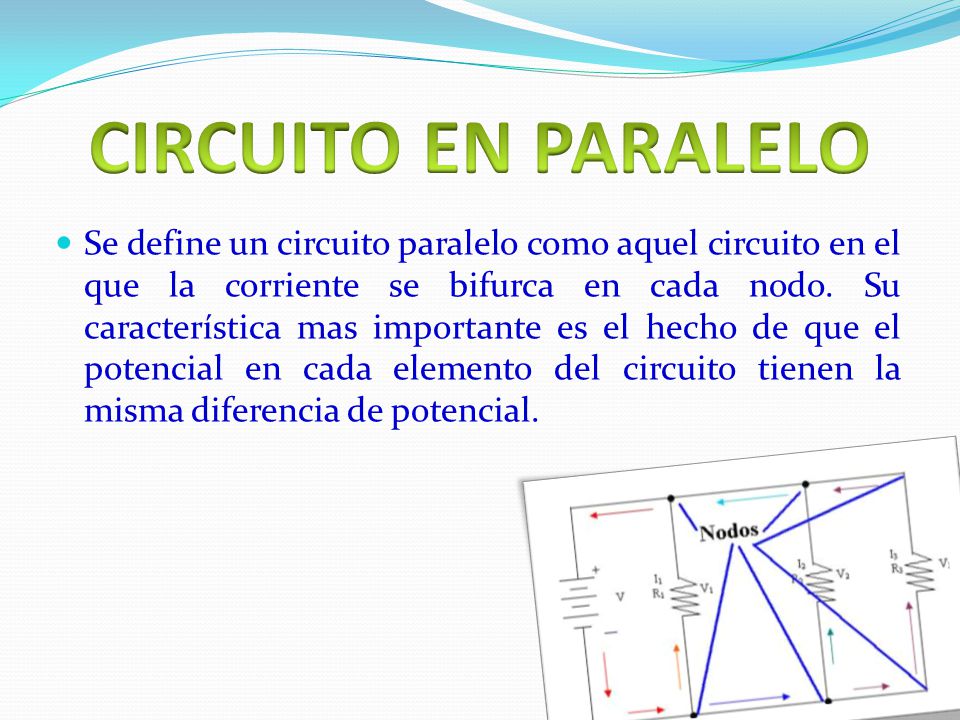

Se define un circuito paralelo como aquel circuito en el que la corriente se bifurca en cada nodo. Su característica mas importante es el hecho de que el potencial en cada elemento del circuito tienen la misma diferencia de potencial.
4

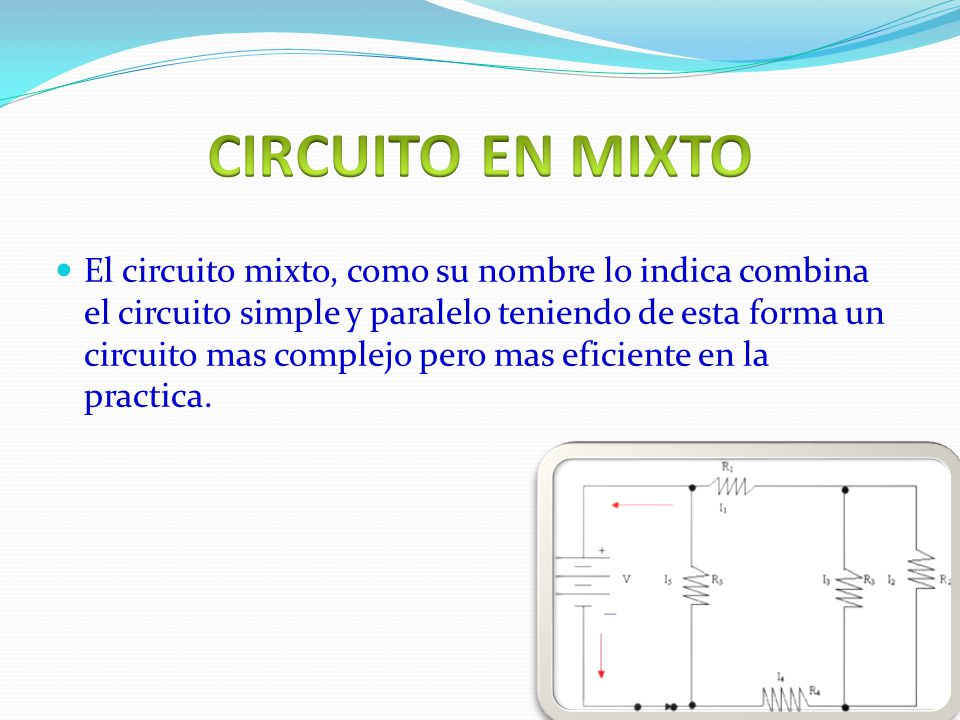

El circuito mixto, como su nombre lo indica combina el circuito simple y paralelo teniendo de esta forma un circuito mas complejo pero mas eficiente en la practica.

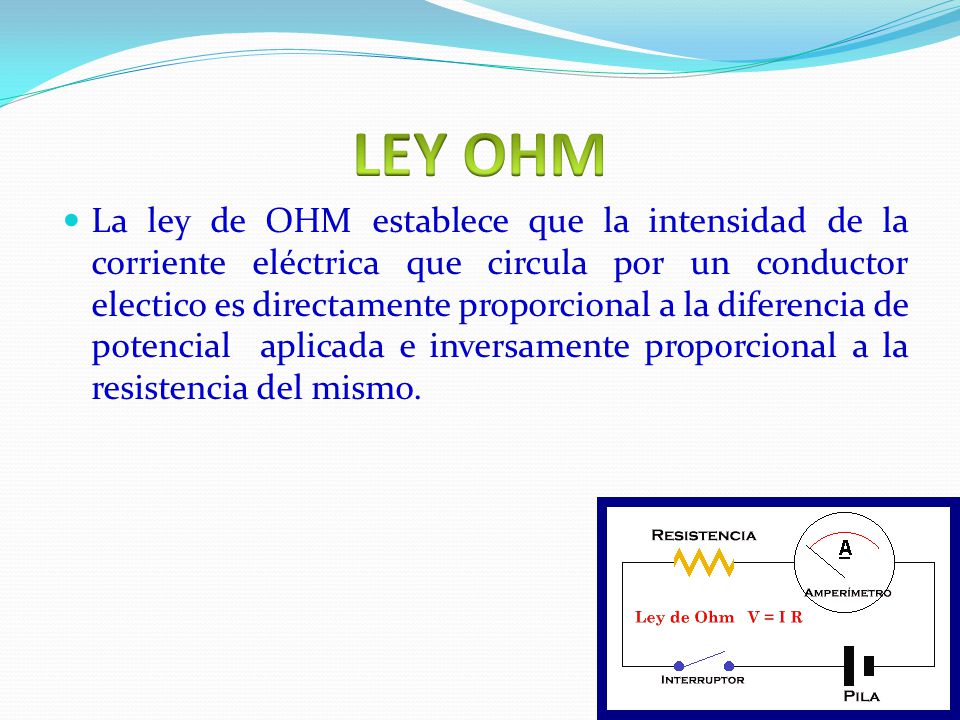

5
La ley de OHM establece que la intensidad de la corriente eléctrica que circula por un conductor electico es directamente proporcional a la diferencia de potencial aplicada e inversamente proporcional a la resistencia del mismo.

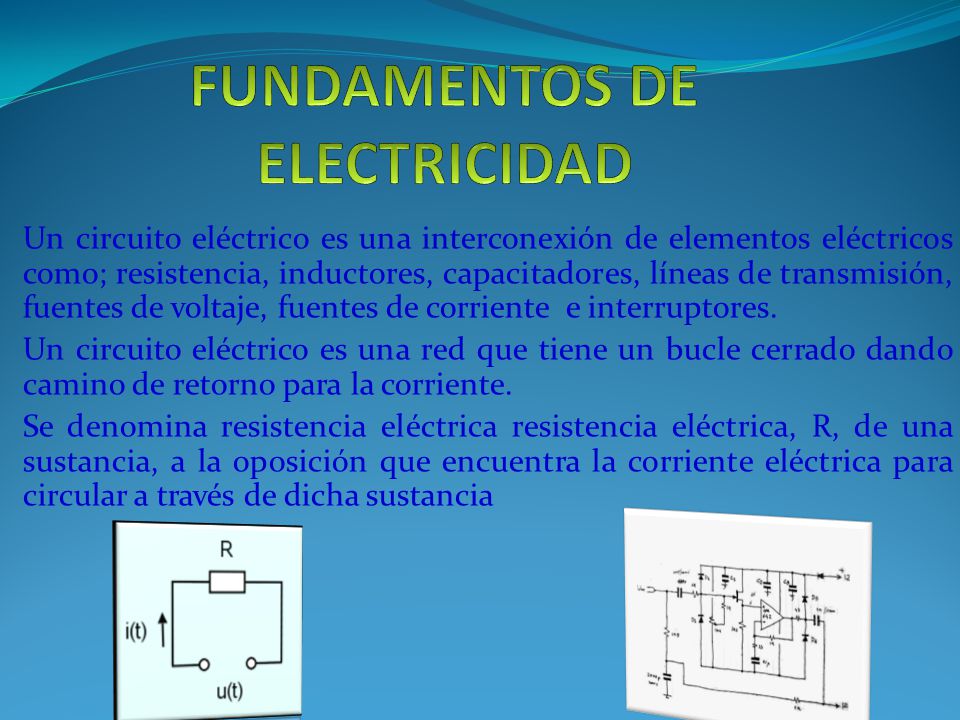

6

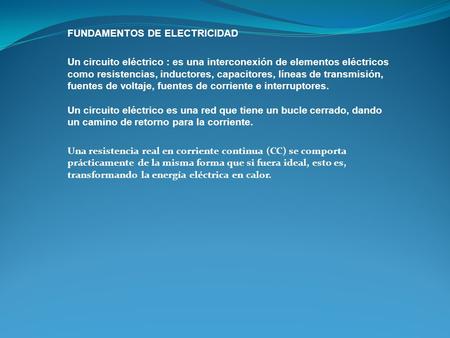

Un circuito eléctrico es una interconexión de elementos eléctricos como; resistencia, inductores, capacitadores, líneas de transmisión, fuentes de voltaje, fuentes de corriente e interruptores. Un circuito eléctrico es una red que tiene un bucle cerrado dando camino de retorno para la corriente. Se denomina resistencia eléctrica resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente eléctrica para circular a través de dicha sustancia

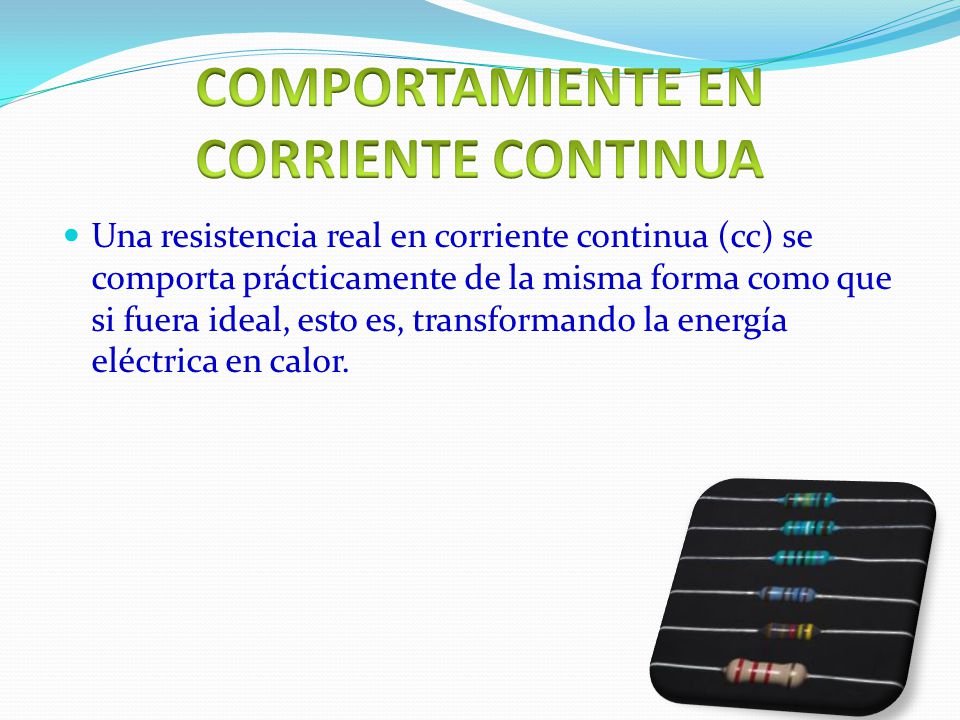

7
Una resistencia real en corriente continua (cc) se comporta prácticamente de la misma forma como que si fuera ideal, esto es, transformando la energía eléctrica en calor.
8
Para caracterizar una resistencia hacen falta tres valores: resistencia eléctrica, disipación máxima y precisión o tolerancia. Estos valores se indican normalmente en el encapsulado dependiendo del tipo de éste; para el tipo de encapsulado axial, el que se observa en las fotografías, dichos valores van rotulados con un código de franjas de colores.
9

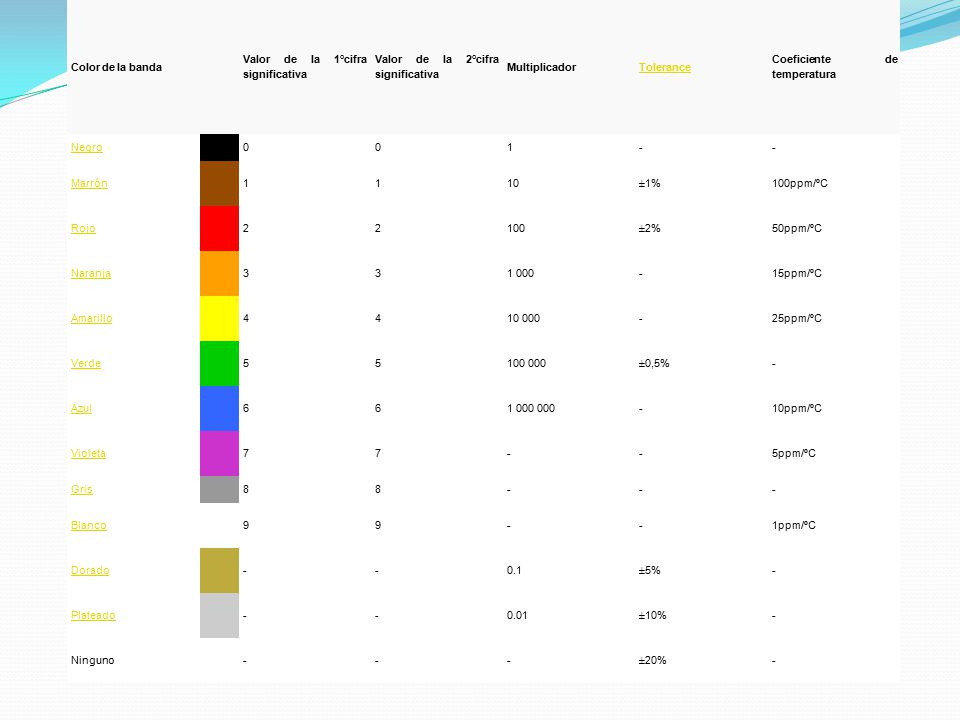

Color de la banda Valor de la 1°cifra significativa Valor de la 2°cifra significativa MultiplicadorTolerance Coeficiente de temperatura Negro001-- Marrón1110±1%100ppm/ºC Rojo22100±2%50ppm/ºC Naranja331 000-15ppm/ºC Amarillo4410 000-25ppm/ºC Verde55100 000±0,5%- Azul661 000 000-10ppm/ºC Violeta77--5ppm/ºC Gris88--- Blanco99--1ppm/ºC Dorado--0.1±5%- Plateado--0.01±10%- Ninguno---±20%-
10

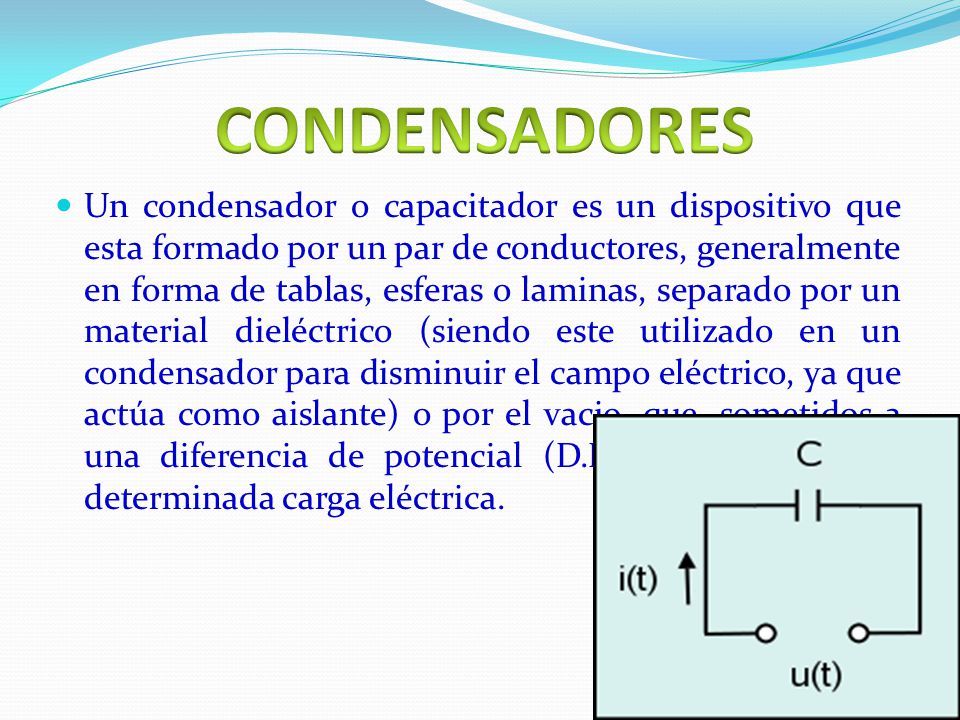

Un condensador o capacitador es un dispositivo que esta formado por un par de conductores, generalmente en forma de tablas, esferas o laminas, separado por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacio, que, sometidos a una diferencia de potencial (D.D.P) adquieren una determinada carga eléctrica.
11

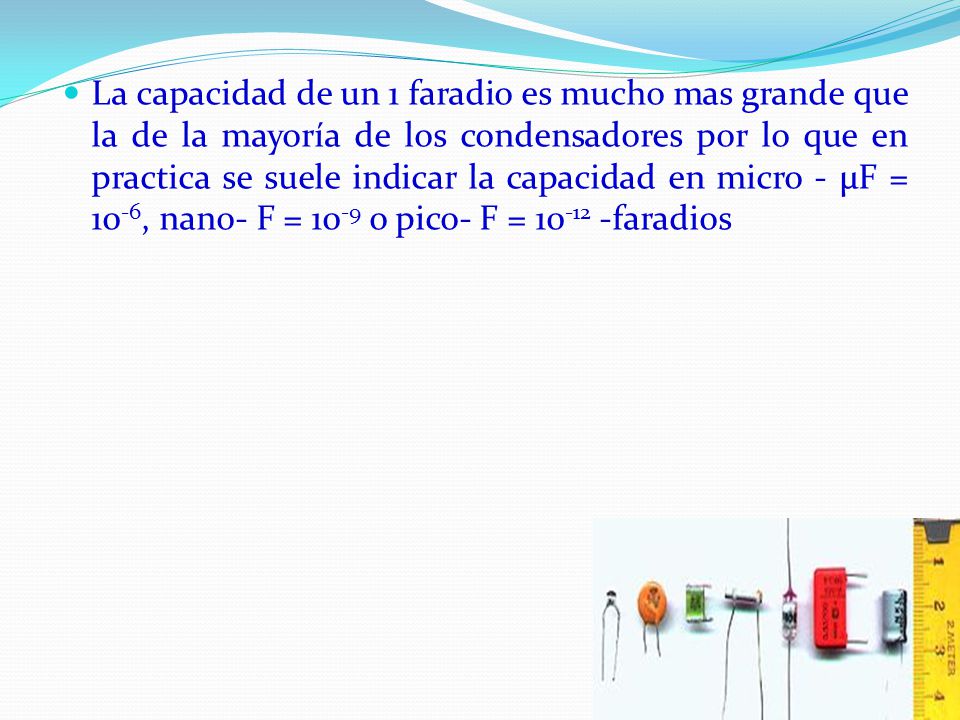

La capacidad de un 1 faradio es mucho mas grande que la de la mayoría de los condensadores por lo que en practica se suele indicar la capacidad en micro - µF = 10 -6, nano- F = 10 -9 o pico- F = 10 -12 -faradios
12

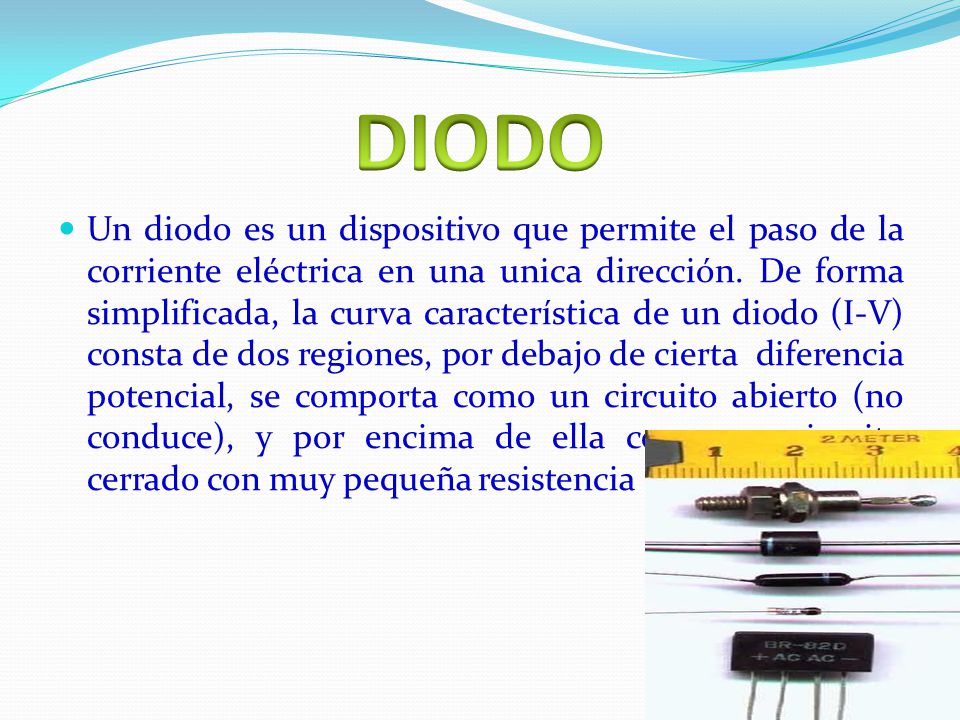

Un diodo es un dispositivo que permite el paso de la corriente eléctrica en una unica dirección. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones, por debajo de cierta diferencia potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con muy pequeña resistencia eléctrica.
13
Un led, siglas en ingles de Light-Emitting Diodo (diodo emisor de luz)es un dispositivo semiconductor (diodo) que emite luz cuasi monocromática, es decir, un espectro muy angosto, cuando se polariza de forma directa y es atravesado por una corriente eléctrica.

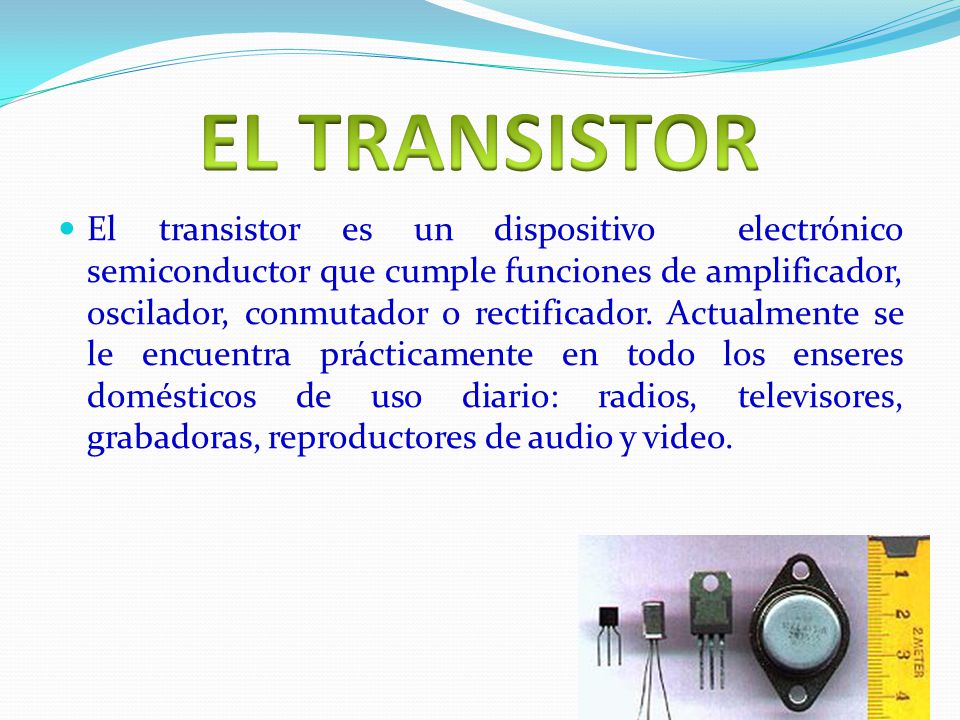

14
El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. Actualmente se le encuentra prácticamente en todo los enseres domésticos de uso diario: radios, televisores, grabadoras, reproductores de audio y video.
15

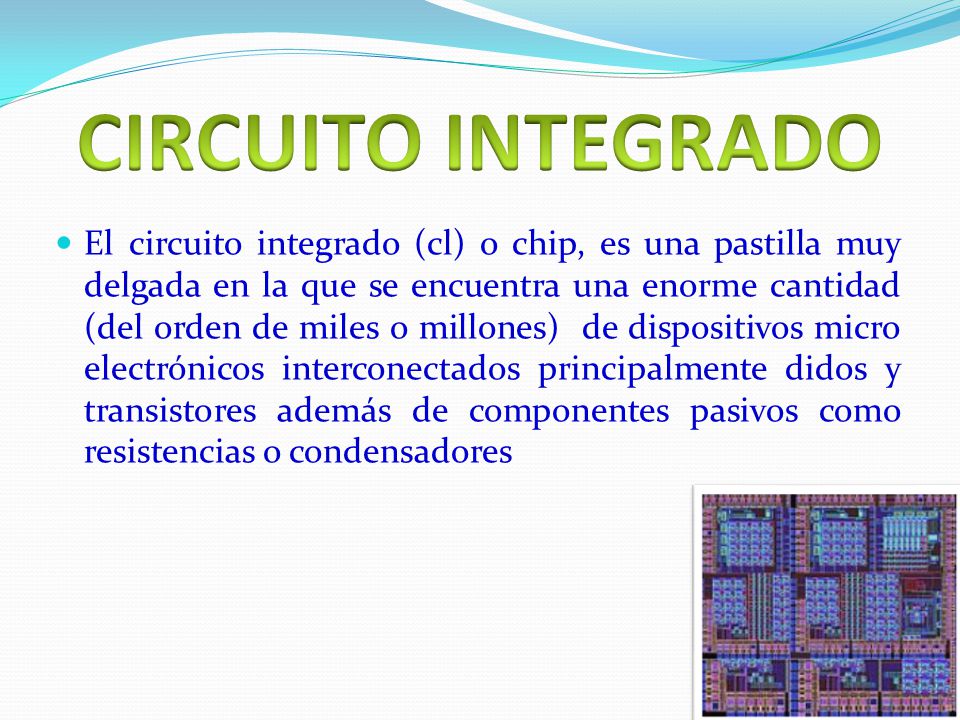

El circuito integrado (cl) o chip, es una pastilla muy delgada en la que se encuentra una enorme cantidad (del orden de miles o millones) de dispositivos micro electrónicos interconectados principalmente didos y transistores además de componentes pasivos como resistencias o condensadores
16

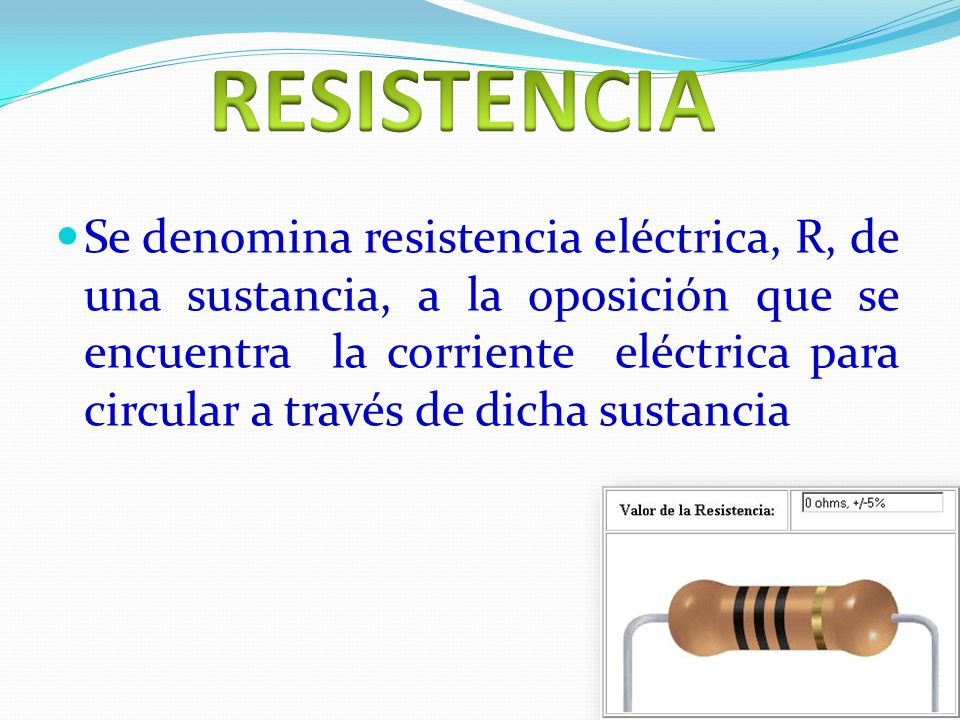

Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que se encuentra la corriente eléctrica para circular a través de dicha sustancia
17

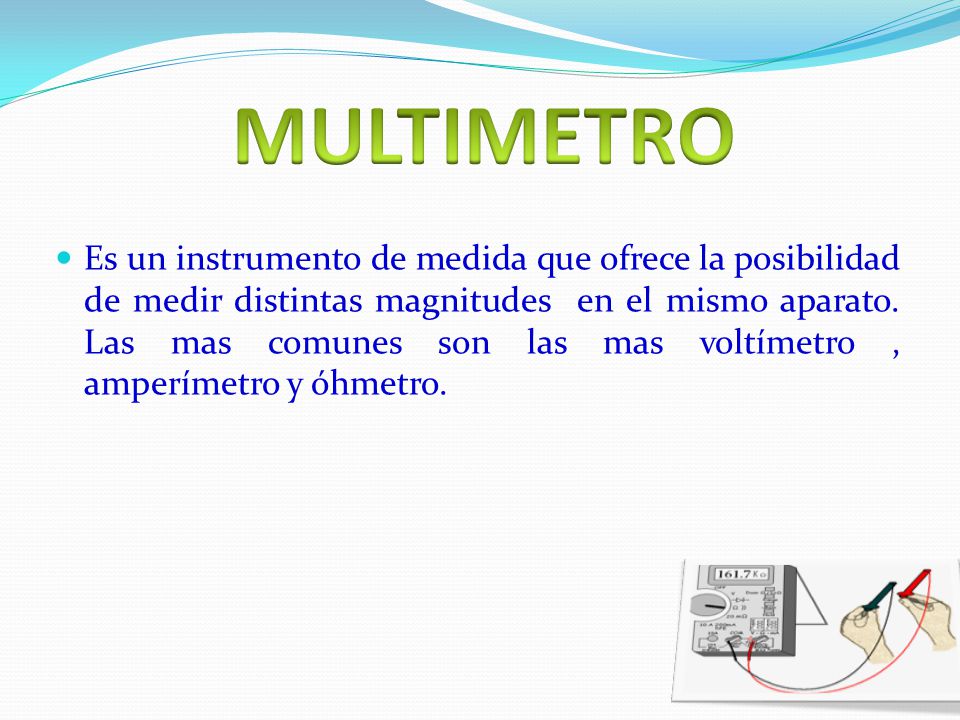

Es un instrumento de medida que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las mas comunes son las mas voltímetro, amperímetro y óhmetro.
18

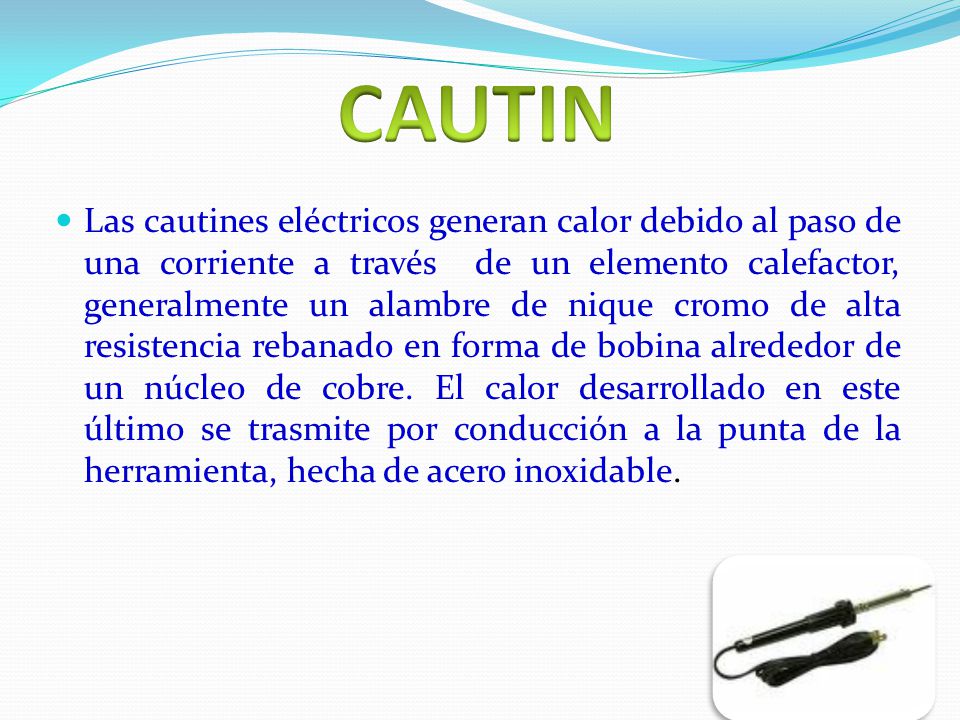

Las cautines eléctricos generan calor debido al paso de una corriente a través de un elemento calefactor, generalmente un alambre de nique cromo de alta resistencia rebanado en forma de bobina alrededor de un núcleo de cobre. El calor desarrollado en este último se trasmite por conducción a la punta de la herramienta, hecha de acero inoxidable.
19

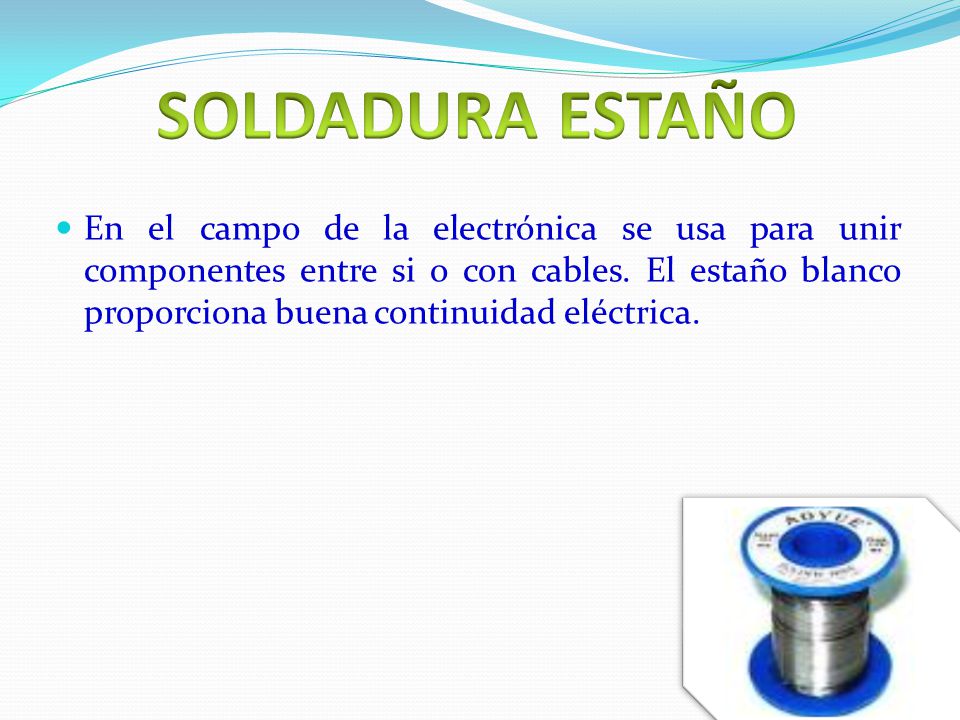

En el campo de la electrónica se usa para unir componentes entre si o con cables. El estaño blanco proporciona buena continuidad eléctrica.
21

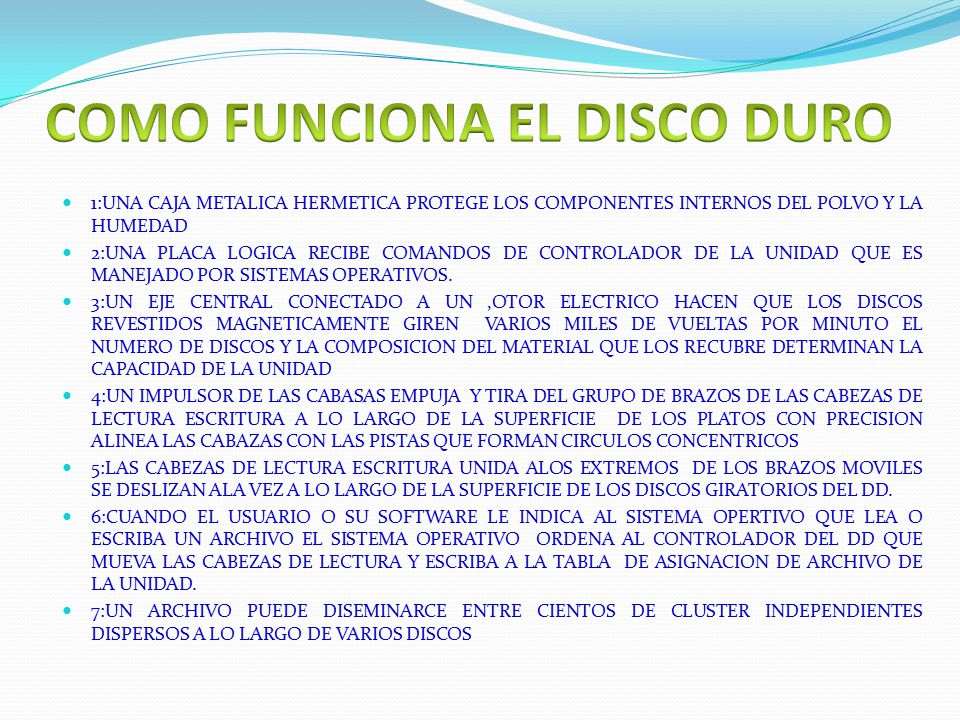

1:UNA CAJA METALICA HERMETICA PROTEGE LOS COMPONENTES INTERNOS DEL POLVO Y LA HUMEDAD 2:UNA PLACA LOGICA RECIBE COMANDOS DE CONTROLADOR DE LA UNIDAD QUE ES MANEJADO POR SISTEMAS OPERATIVOS. 3:UN EJE CENTRAL CONECTADO A UN,OTOR ELECTRICO HACEN QUE LOS DISCOS REVESTIDOS MAGNETICAMENTE GIREN VARIOS MILES DE VUELTAS POR MINUTO EL NUMERO DE DISCOS Y LA COMPOSICION DEL MATERIAL QUE LOS RECUBRE DETERMINAN LA CAPACIDAD DE LA UNIDAD 4:UN IMPULSOR DE LAS CABASAS EMPUJA Y TIRA DEL GRUPO DE BRAZOS DE LAS CABEZAS DE LECTURA ESCRITURA A LO LARGO DE LA SUPERFICIE DE LOS PLATOS CON PRECISION ALINEA LAS CABAZAS CON LAS PISTAS QUE FORMAN CIRCULOS CONCENTRICOS 5:LAS CABEZAS DE LECTURA ESCRITURA UNIDA ALOS EXTREMOS DE LOS BRAZOS MOVILES SE DESLIZAN ALA VEZ A LO LARGO DE LA SUPERFICIE DE LOS DISCOS GIRATORIOS DEL DD. 6:CUANDO EL USUARIO O SU SOFTWARE LE INDICA AL SISTEMA OPERTIVO QUE LEA O ESCRIBA UN ARCHIVO EL SISTEMA OPERATIVO ORDENA AL CONTROLADOR DEL DD QUE MUEVA LAS CABEZAS DE LECTURA Y ESCRIBA A LA TABLA DE ASIGNACION DE ARCHIVO DE LA UNIDAD. 7:UN ARCHIVO PUEDE DISEMINARCE ENTRE CIENTOS DE CLUSTER INDEPENDIENTES DISPERSOS A LO LARGO DE VARIOS DISCOS
23
Escribe y lee los datos del disco. Es una bobina de hilo que se acciona según el campo magnético que detecte sobre el soporte magnético, produciendo una pequeña corriente que es detectada y amplificada por la electrónica de la unidad de disco.
24
compuestos por varios platos, es decir varios discos de material magnético montados sobre un eje central. Estos discos normalmente tienen dos caras que pueden usarse para el almacenamiento de datos, si bien suele reservarse una para almacenar información de control.
25

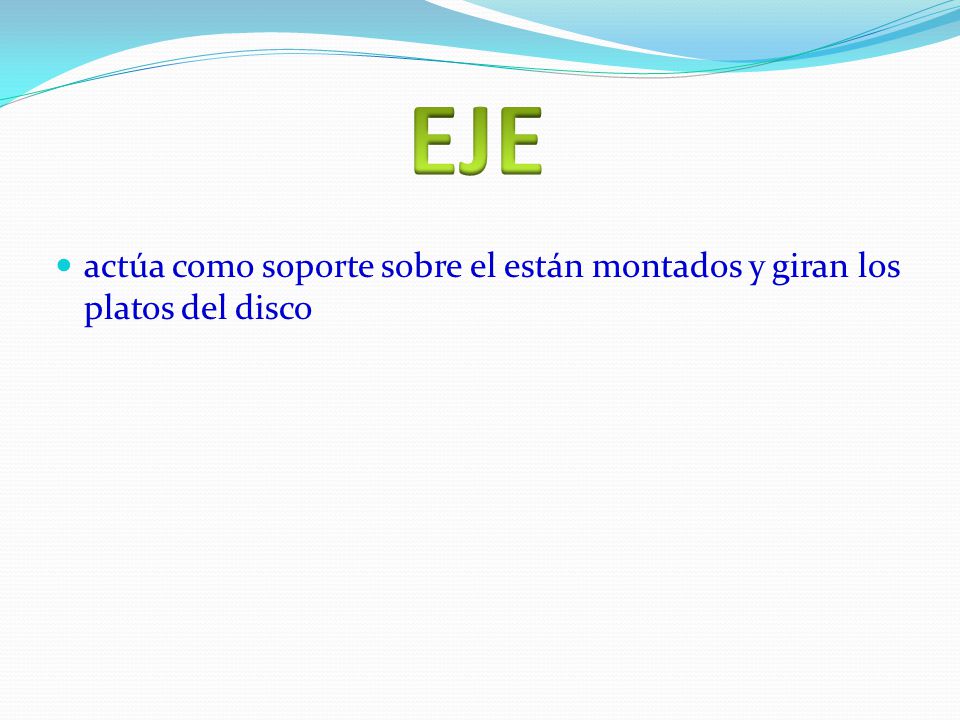

actúa como soporte sobre el están montados y giran los platos del disco
26

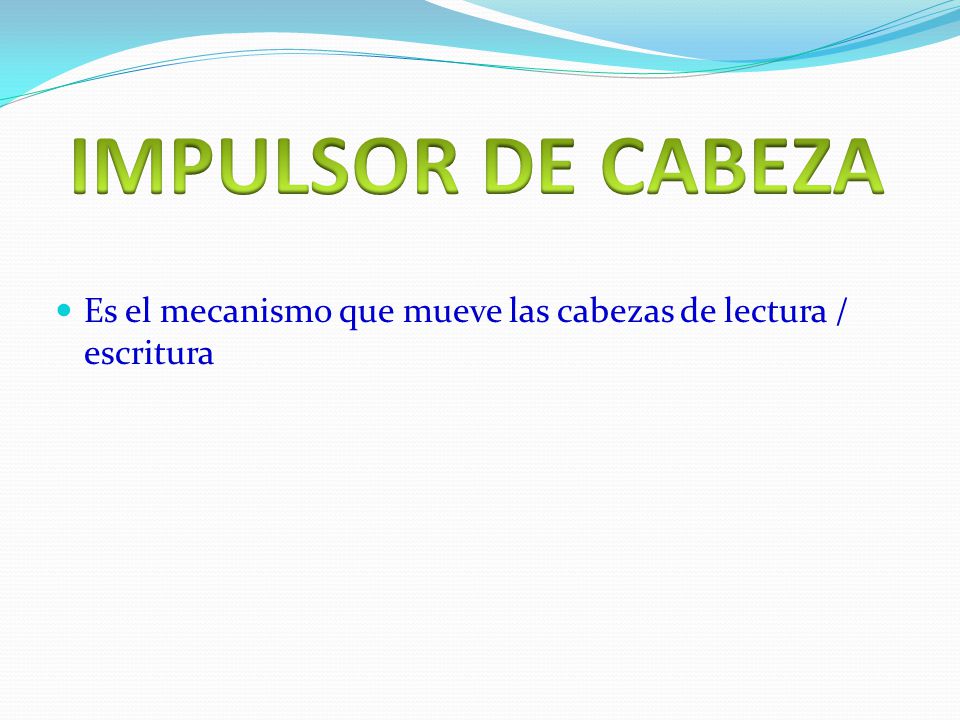

Es el mecanismo que mueve las cabezas de lectura / escritura
28

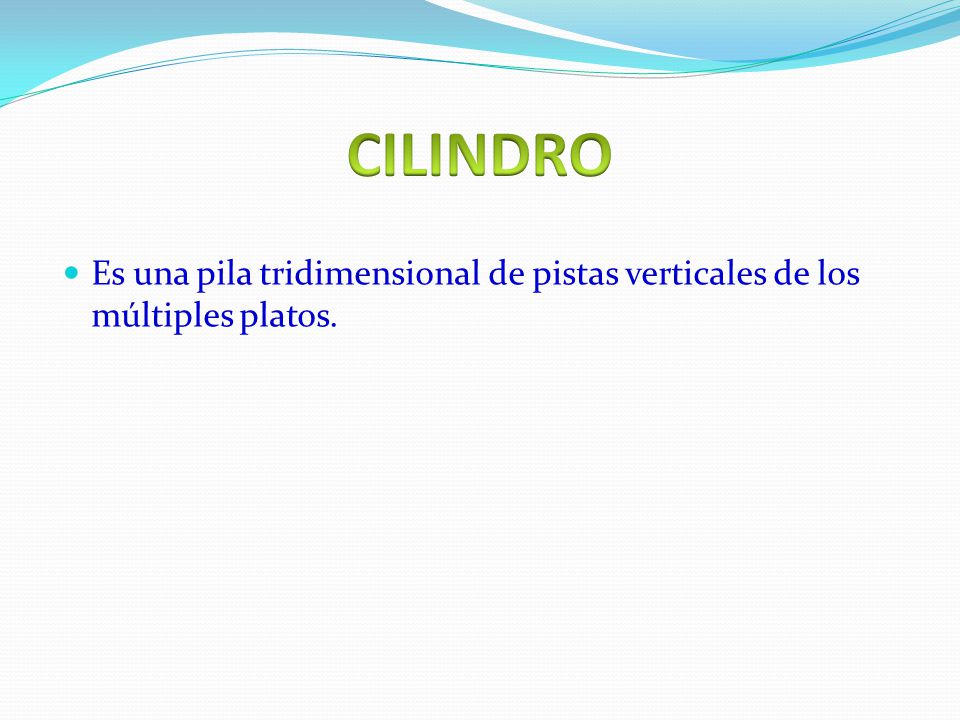

Es una pila tridimensional de pistas verticales de los múltiples platos.
29

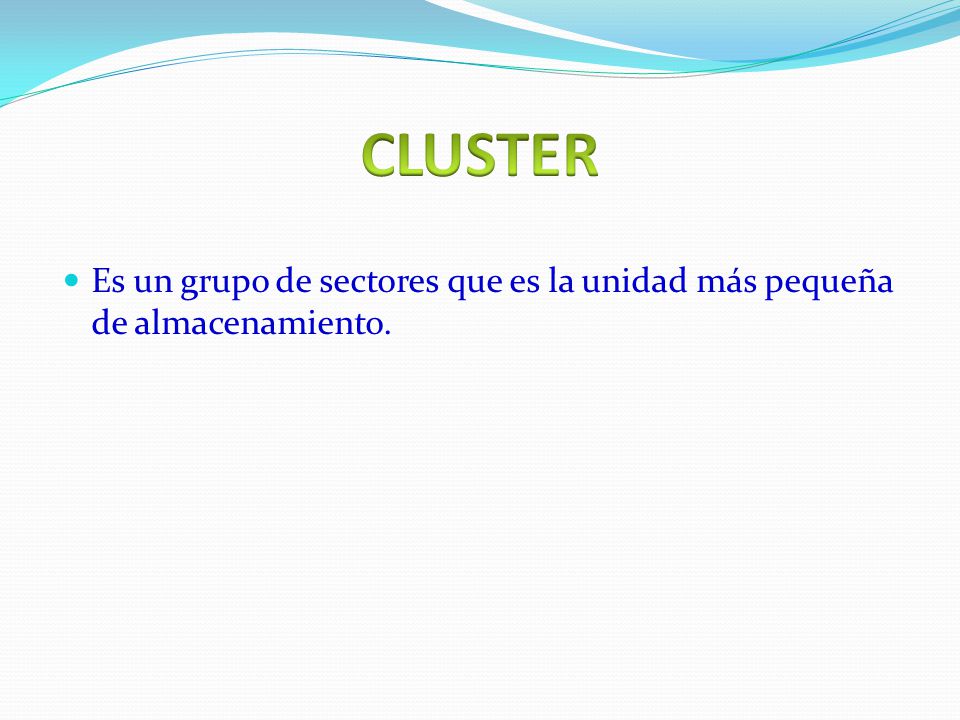

Es un grupo de sectores que es la unidad más pequeña de almacenamiento.
30

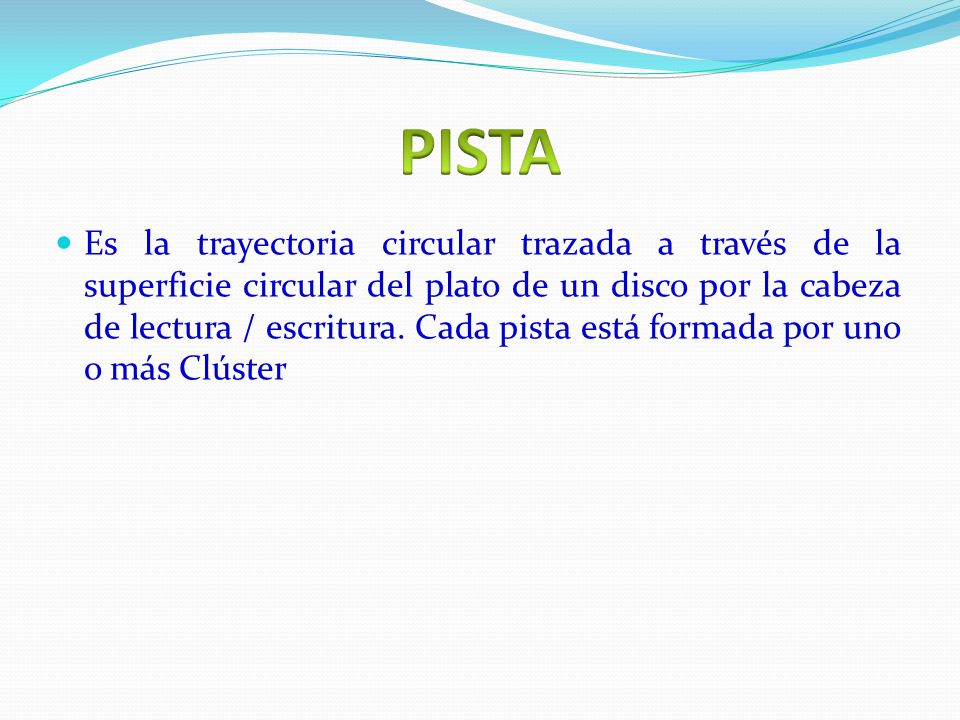

Es la trayectoria circular trazada a través de la superficie circular del plato de un disco por la cabeza de lectura / escritura. Cada pista está formada por uno o más Clúster
32

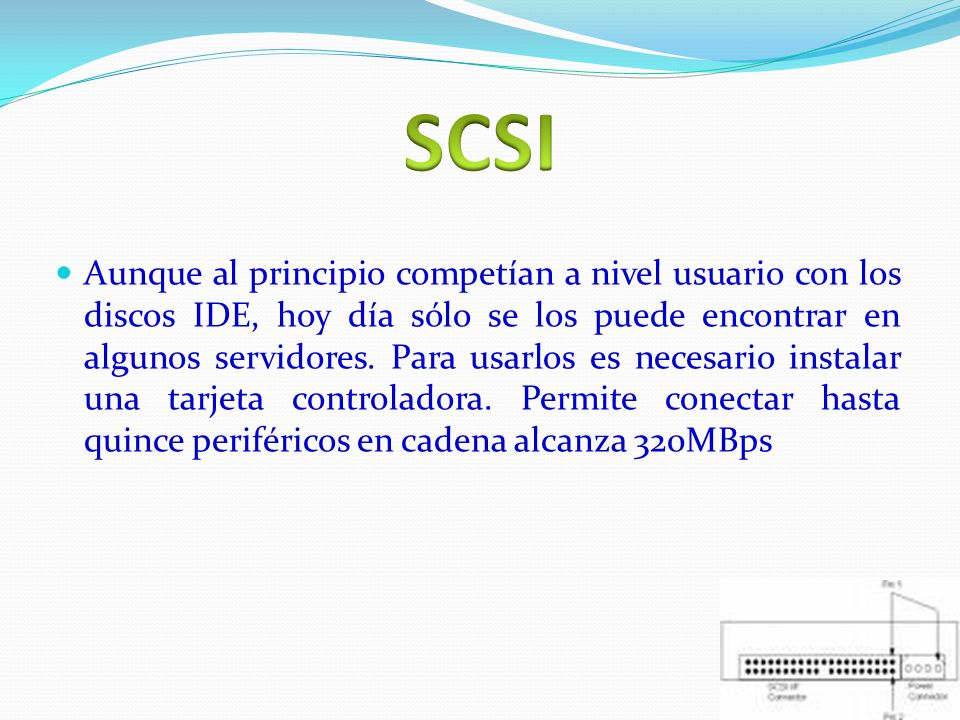

Aunque al principio competían a nivel usuario con los discos IDE, hoy día sólo se los puede encontrar en algunos servidores. Para usarlos es necesario instalar una tarjeta controladora. Permite conectar hasta quince periféricos en cadena alcanza 320MBps
33

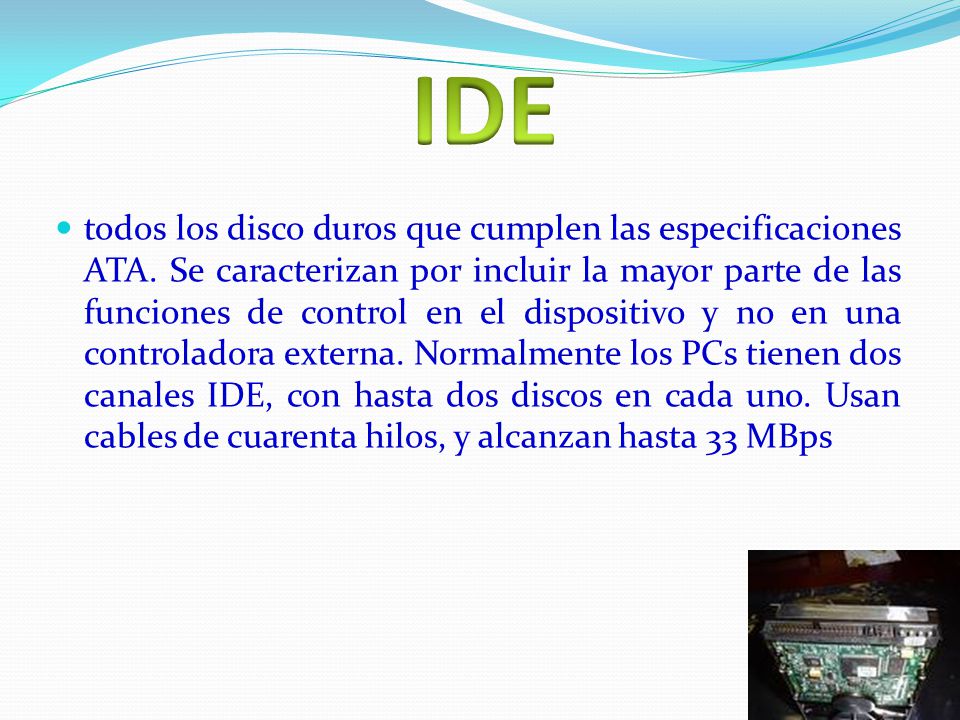

todos los disco duros que cumplen las especificaciones ATA. Se caracterizan por incluir la mayor parte de las funciones de control en el dispositivo y no en una controladora externa. Normalmente los PCs tienen dos canales IDE, con hasta dos discos en cada uno. Usan cables de cuarenta hilos, y alcanzan hasta 33 MBps
34

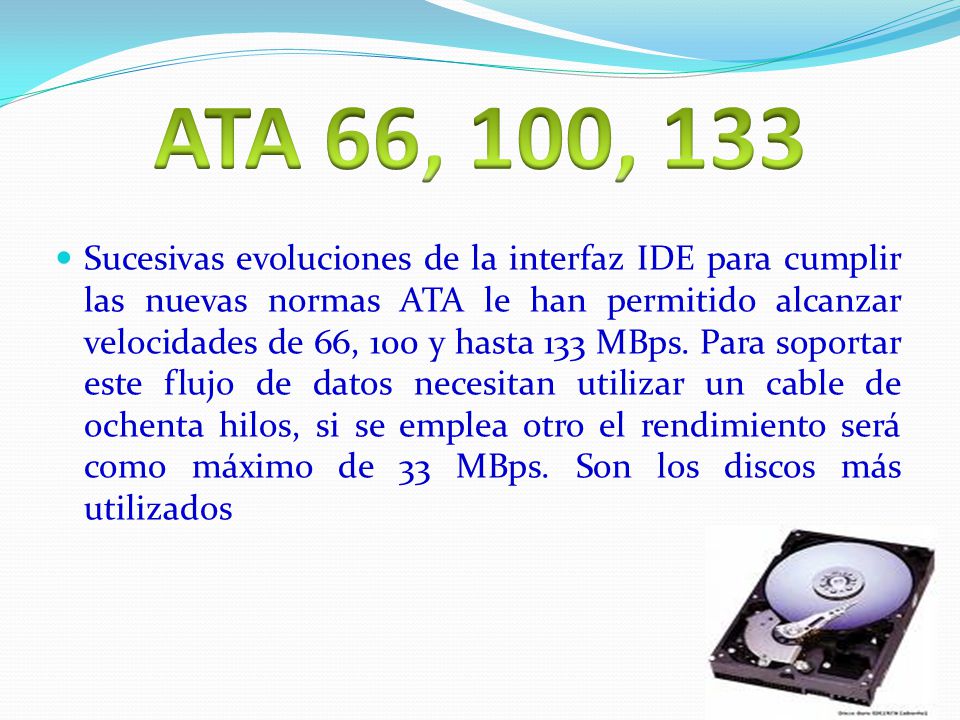

Sucesivas evoluciones de la interfaz IDE para cumplir las nuevas normas ATA le han permitido alcanzar velocidades de 66, 100 y hasta 133 MBps. Para soportar este flujo de datos necesitan utilizar un cable de ochenta hilos, si se emplea otro el rendimiento será como máximo de 33 MBps. Son los discos más utilizados
35

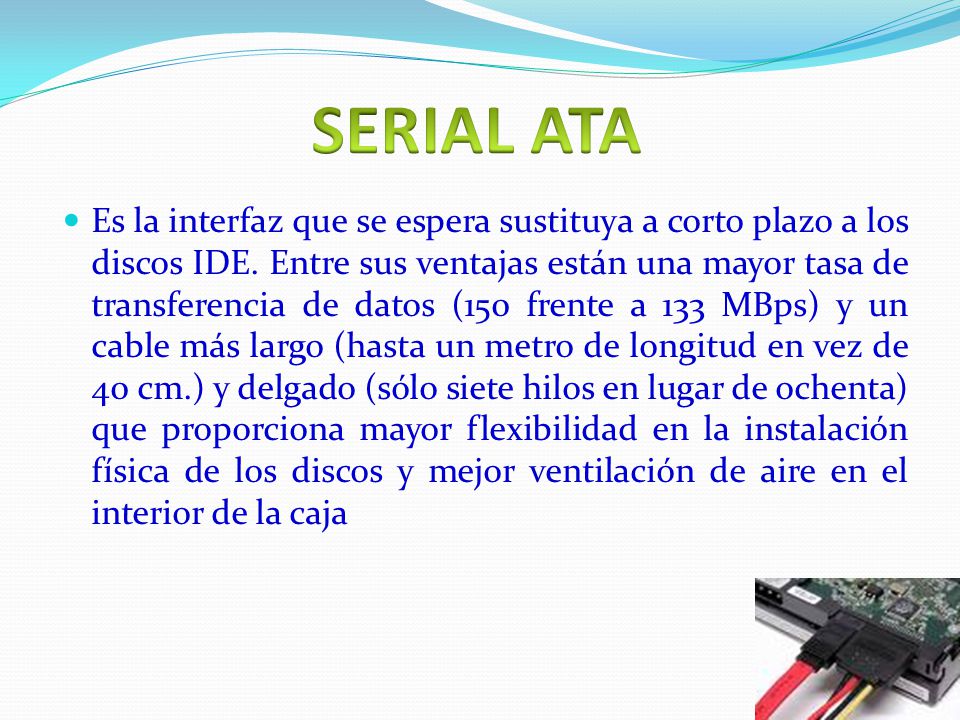

Es la interfaz que se espera sustituya a corto plazo a los discos IDE. Entre sus ventajas están una mayor tasa de transferencia de datos (150 frente a 133 MBps) y un cable más largo (hasta un metro de longitud en vez de 40 cm.) y delgado (sólo siete hilos en lugar de ochenta) que proporciona mayor flexibilidad en la instalación física de los discos y mejor ventilación de aire en el interior de la caja
36

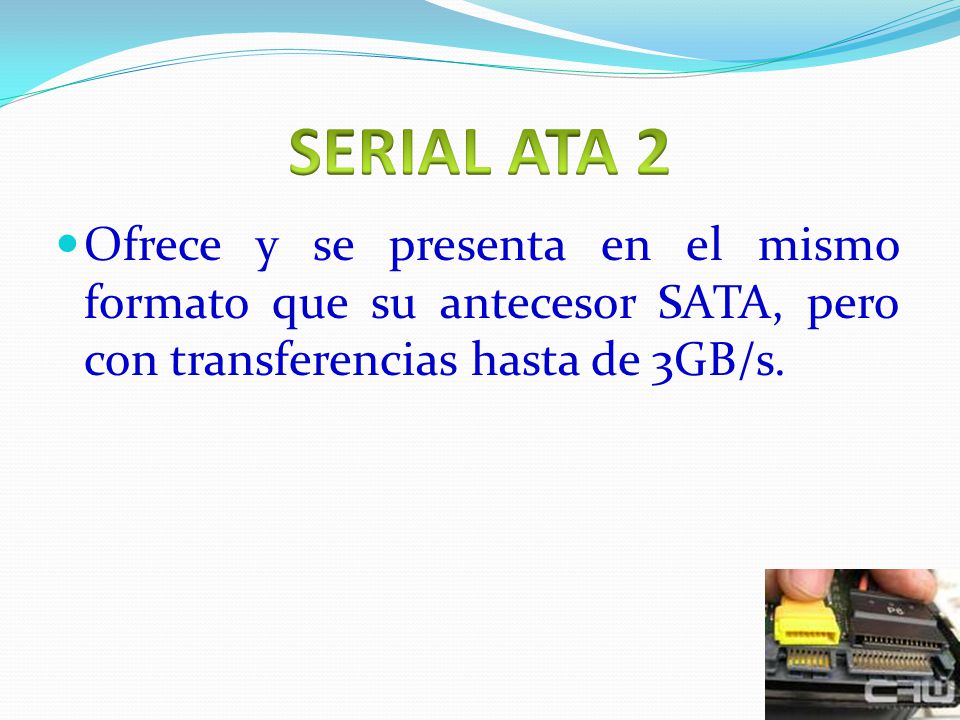

Ofrece y se presenta en el mismo formato que su antecesor SATA, pero con transferencias hasta de 3GB/s.
37

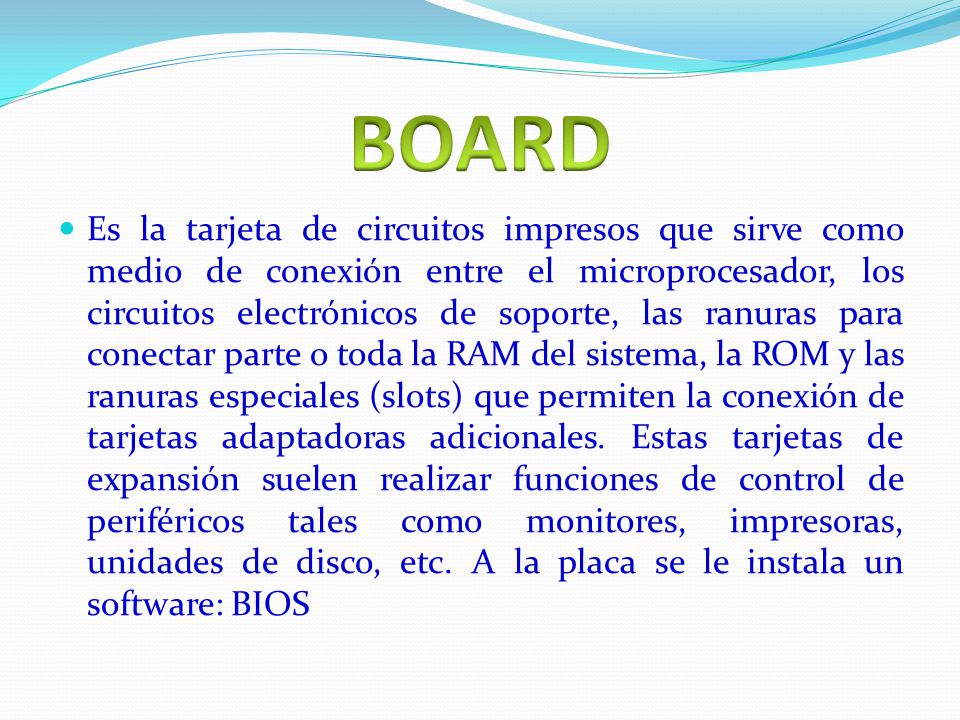

Es la tarjeta de circuitos impresos que sirve como medio de conexión entre el microprocesador, los circuitos electrónicos de soporte, las ranuras para conectar parte o toda la RAM del sistema, la ROM y las ranuras especiales (slots) que permiten la conexión de tarjetas adaptadoras adicionales. Estas tarjetas de expansión suelen realizar funciones de control de periféricos tales como monitores, impresoras, unidades de disco, etc. A la placa se le instala un software: BIOS
38

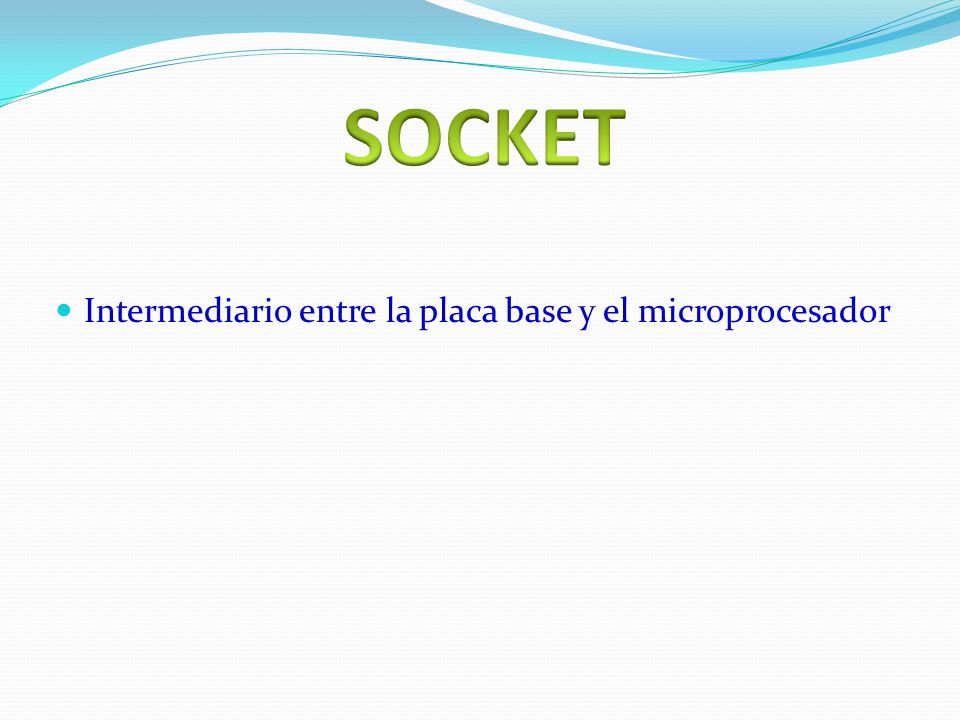

Intermediario entre la placa base y el microprocesador
39

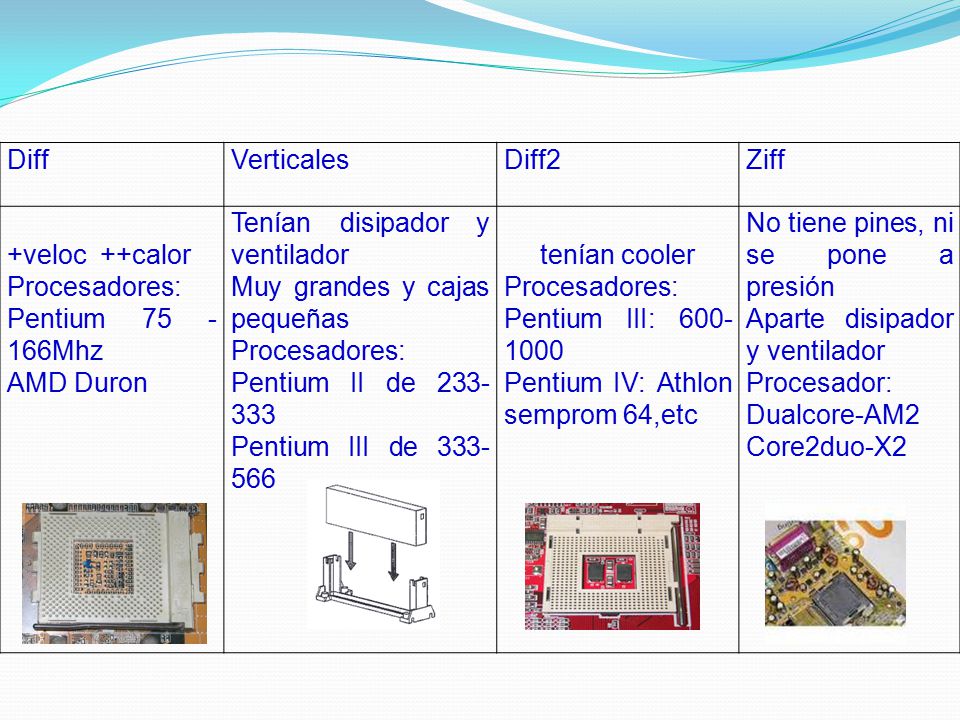

DiffVerticalesDiff2Ziff +veloc ++calor Procesadores: Pentium 75 - 166Mhz AMD Duron Tenían disipador y ventilador Muy grandes y cajas pequeñas Procesadores: Pentium II de 233- 333 Pentium III de 333- 566 tenían cooler Procesadores: Pentium III: 600- 1000 Pentium IV: Athlon semprom 64,etc No tiene pines, ni se pone a presión Aparte disipador y ventilador Procesador: Dualcore-AM2 Core2duo-X2
40

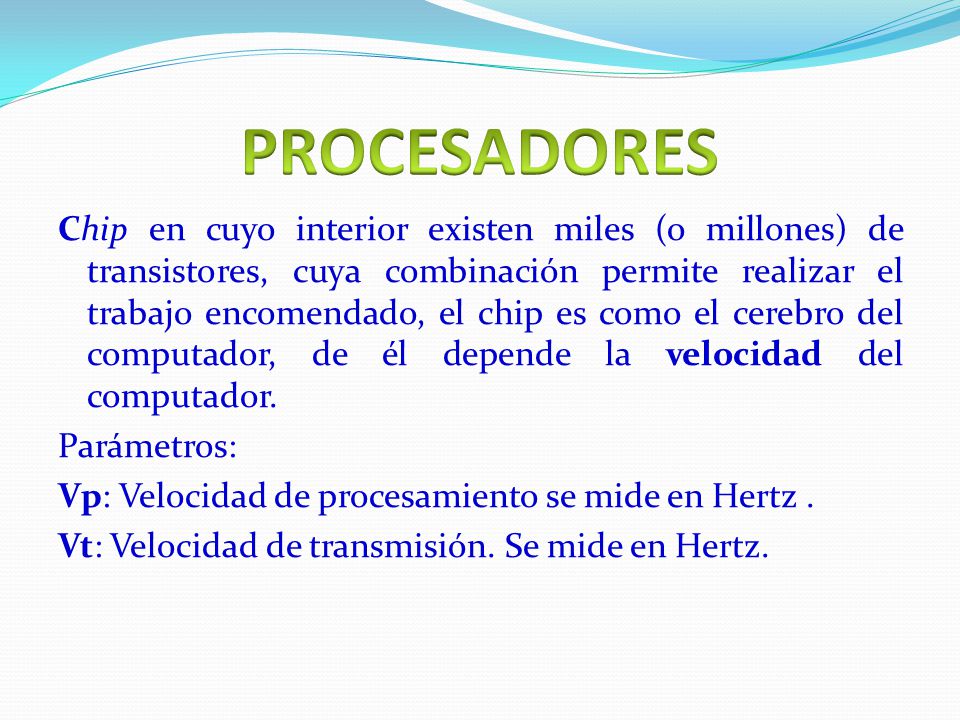

Chip en cuyo interior existen miles (o millones) de transistores, cuya combinación permite realizar el trabajo encomendado, el chip es como el cerebro del computador, de él depende la velocidad del computador. Parámetros: Vp: Velocidad de procesamiento se mide en Hertz. Vt: Velocidad de transmisión. Se mide en Hertz.
41

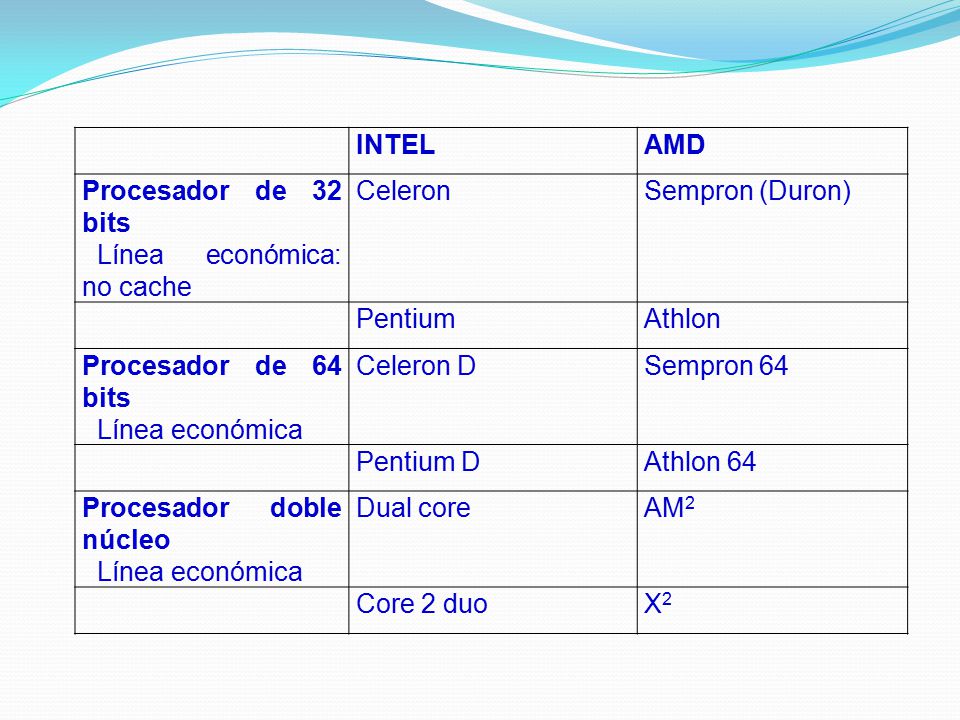

INTELAMD Procesador de 32 bits Línea económica: no cache CeleronSempron (Duron) PentiumAthlon Procesador de 64 bits Línea económica Celeron DSempron 64 Pentium DAthlon 64 Procesador doble núcleo Línea económica Dual coreAM 2 Core 2 duoX2X2
42

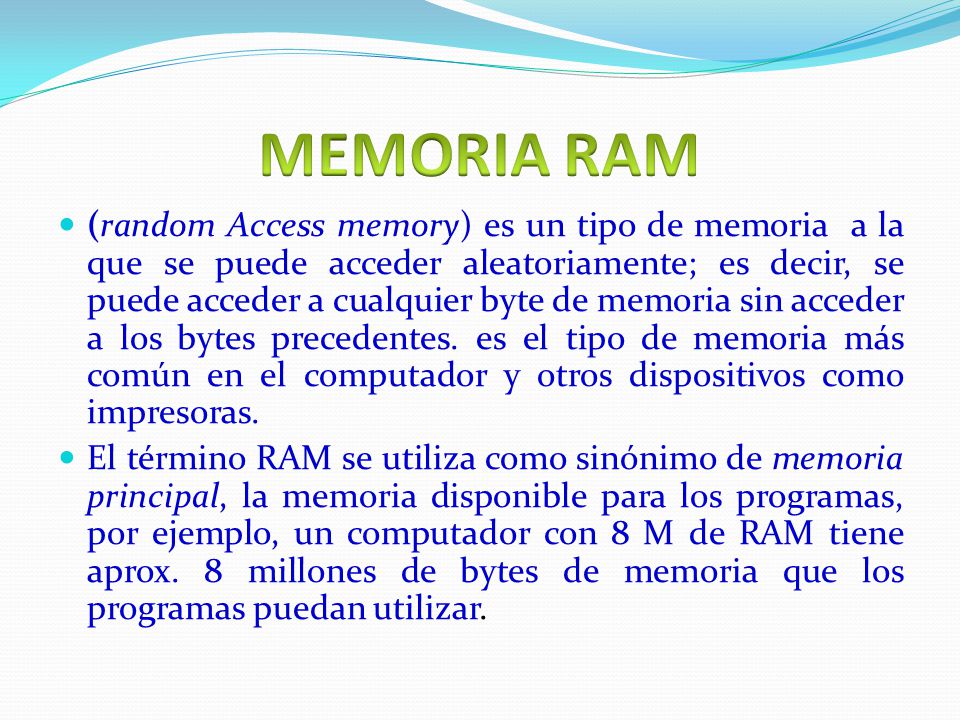

(random Access memory) es un tipo de memoria a la que se puede acceder aleatoriamente; es decir, se puede acceder a cualquier byte de memoria sin acceder a los bytes precedentes. es el tipo de memoria más común en el computador y otros dispositivos como impresoras. El término RAM se utiliza como sinónimo de memoria principal, la memoria disponible para los programas, por ejemplo, un computador con 8 M de RAM tiene aprox. 8 millones de bytes de memoria que los programas puedan utilizar.
43

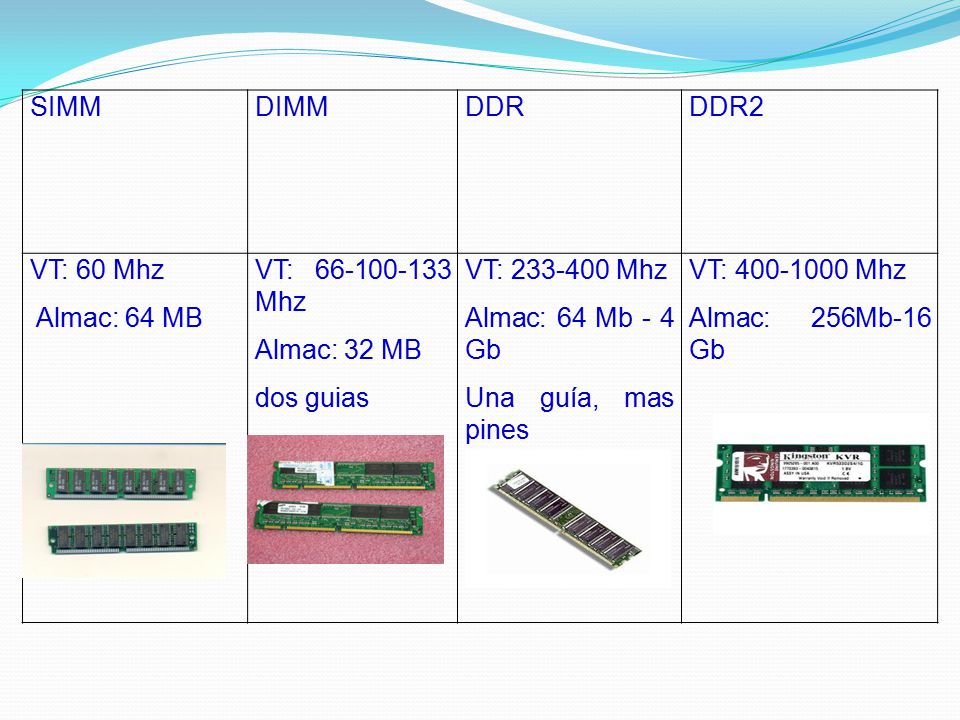

SIMMDIMMDDRDDR2 VT: 60 Mhz Almac: 64 MB VT: 66-100-133 Mhz Almac: 32 MB dos guias VT: 233-400 Mhz Almac: 64 Mb - 4 Gb Una guía, mas pines VT: 400-1000 Mhz Almac: 256Mb-16 Gb
45

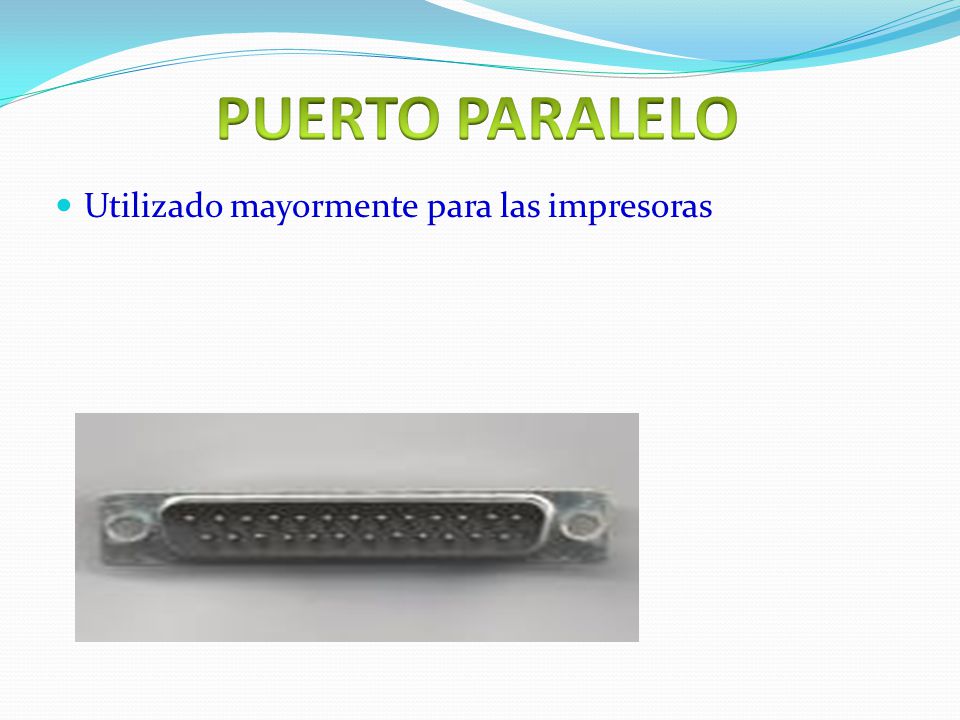

Utilizado mayormente para las impresoras
46

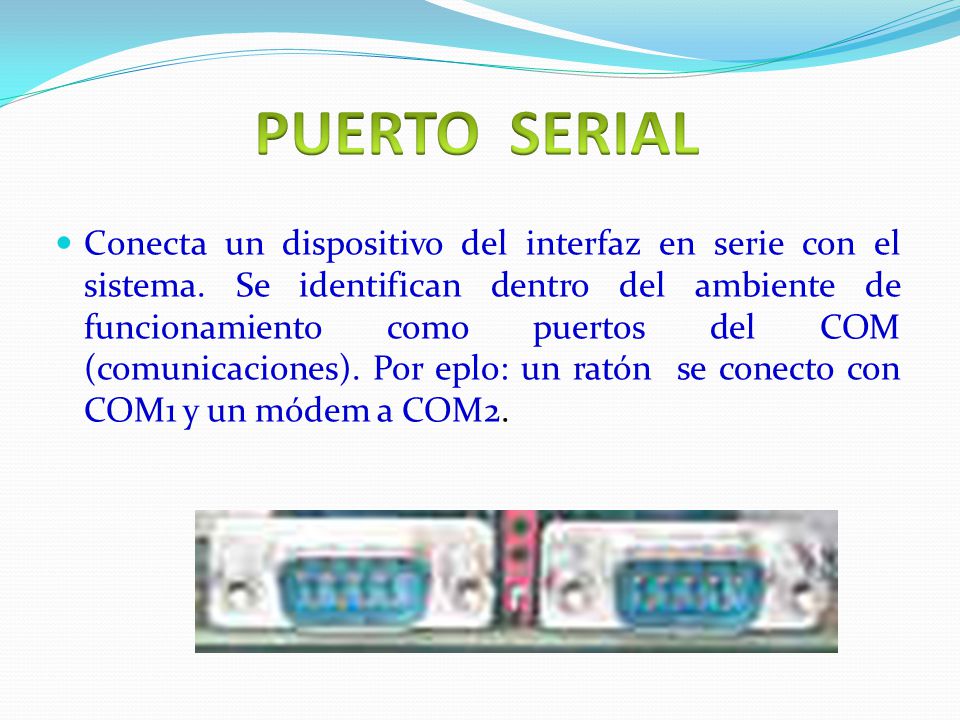

Conecta un dispositivo del interfaz en serie con el sistema. Se identifican dentro del ambiente de funcionamiento como puertos del COM (comunicaciones). Por eplo: un ratón se conecto con COM1 y un módem a COM2.
47

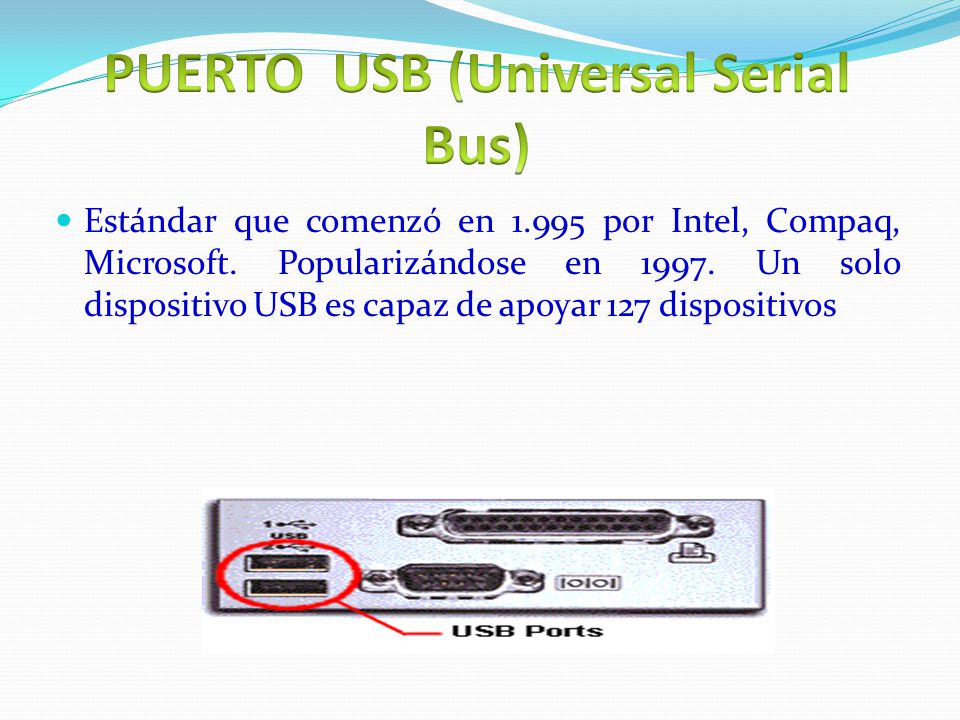

Estándar que comenzó en 1.995 por Intel, Compaq, Microsoft. Popularizándose en 1997. Un solo dispositivo USB es capaz de apoyar 127 dispositivos
48

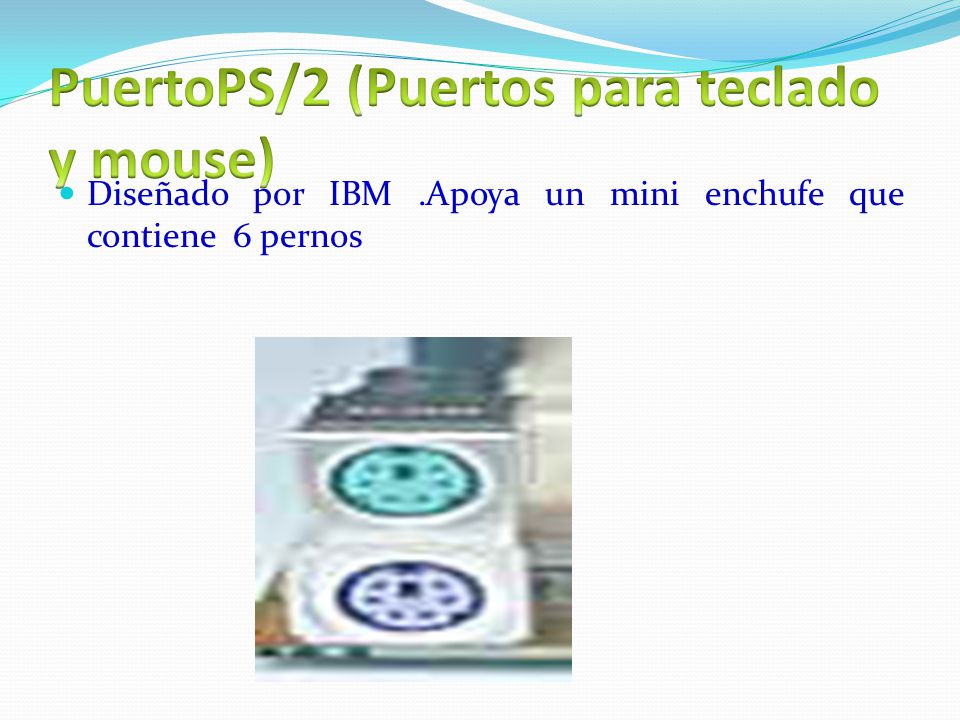

Diseñado por IBM.Apoya un mini enchufe que contiene 6 pernos
49

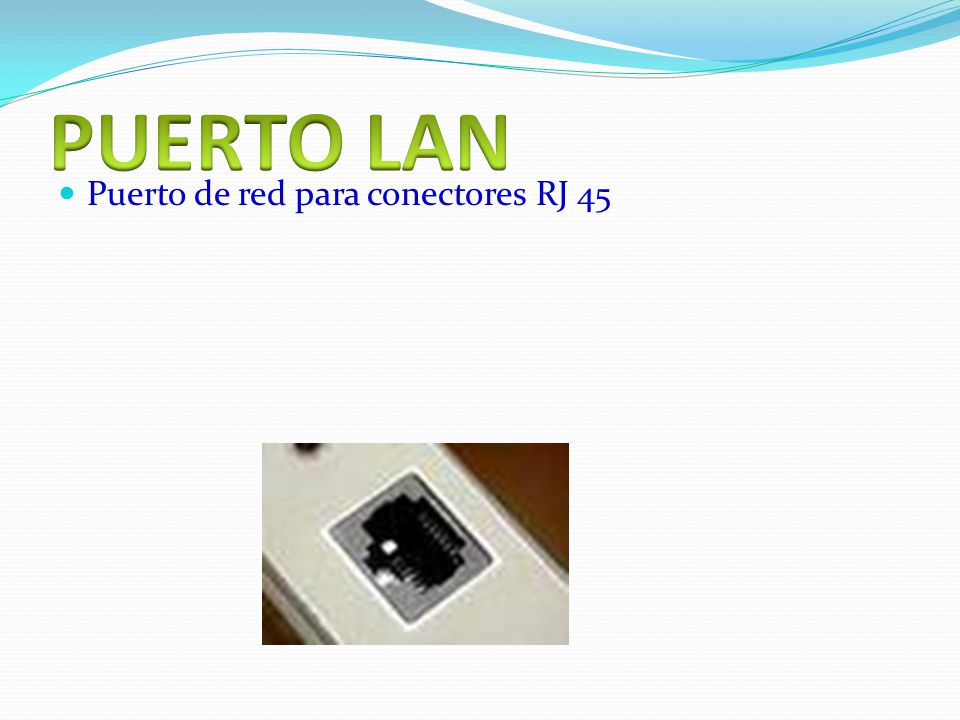

Puerto de red para conectores RJ 45

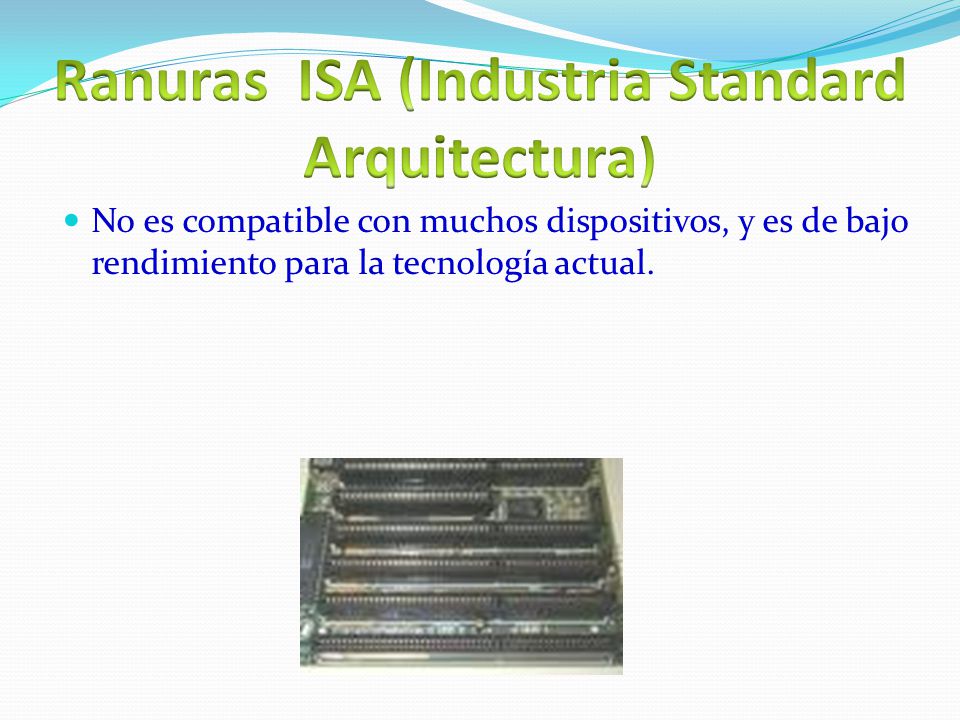

51
No es compatible con muchos dispositivos, y es de bajo rendimiento para la tecnología actual.

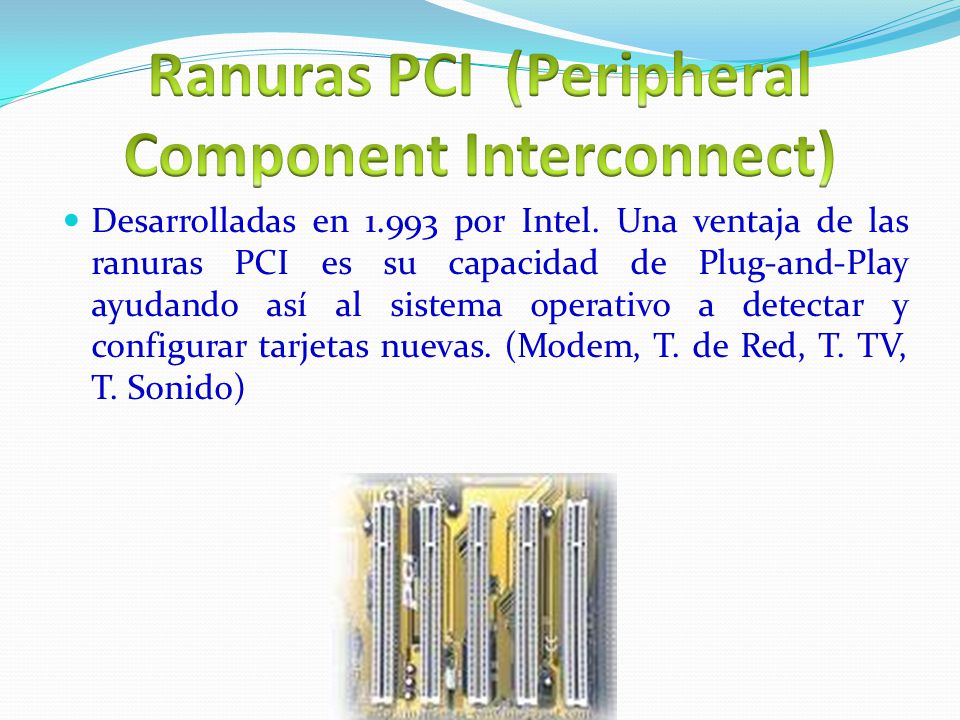

52
Desarrolladas en 1.993 por Intel. Una ventaja de las ranuras PCI es su capacidad de Plug-and-Play ayudando así al sistema operativo a detectar y configurar tarjetas nuevas. (Modem, T. de Red, T. TV, T. Sonido)
53

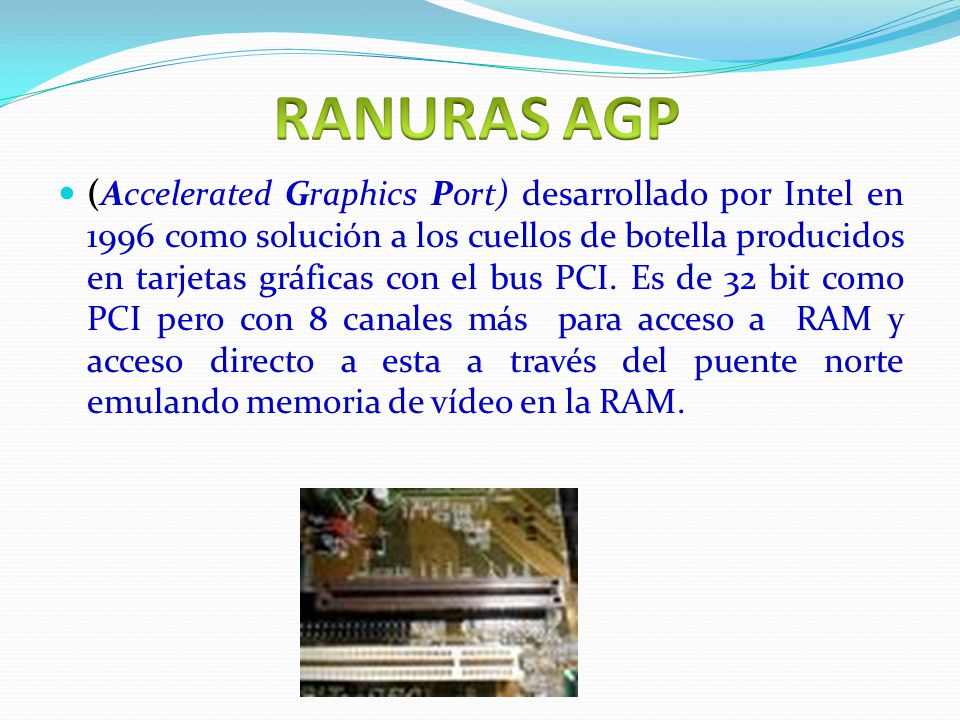

(Accelerated Graphics Port) desarrollado por Intel en 1996 como solución a los cuellos de botella producidos en tarjetas gráficas con el bus PCI. Es de 32 bit como PCI pero con 8 canales más para acceso a RAM y acceso directo a esta a través del puente norte emulando memoria de vídeo en la RAM.

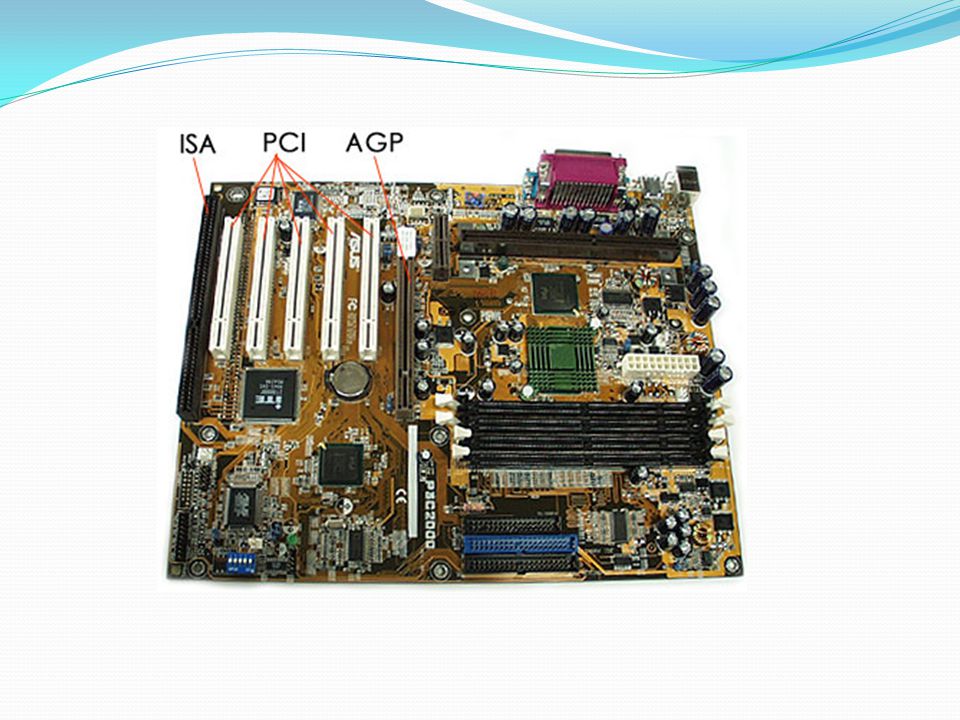

55

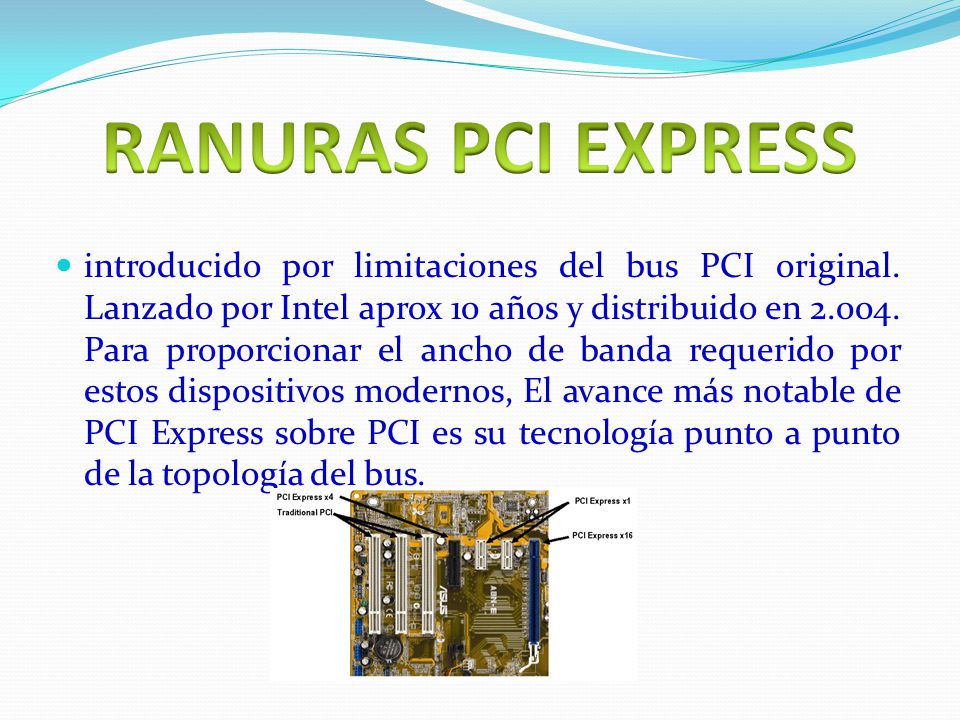

introducido por limitaciones del bus PCI original. Lanzado por Intel aprox 10 años y distribuido en 2.004. Para proporcionar el ancho de banda requerido por estos dispositivos modernos, El avance más notable de PCI Express sobre PCI es su tecnología punto a punto de la topología del bus.
56

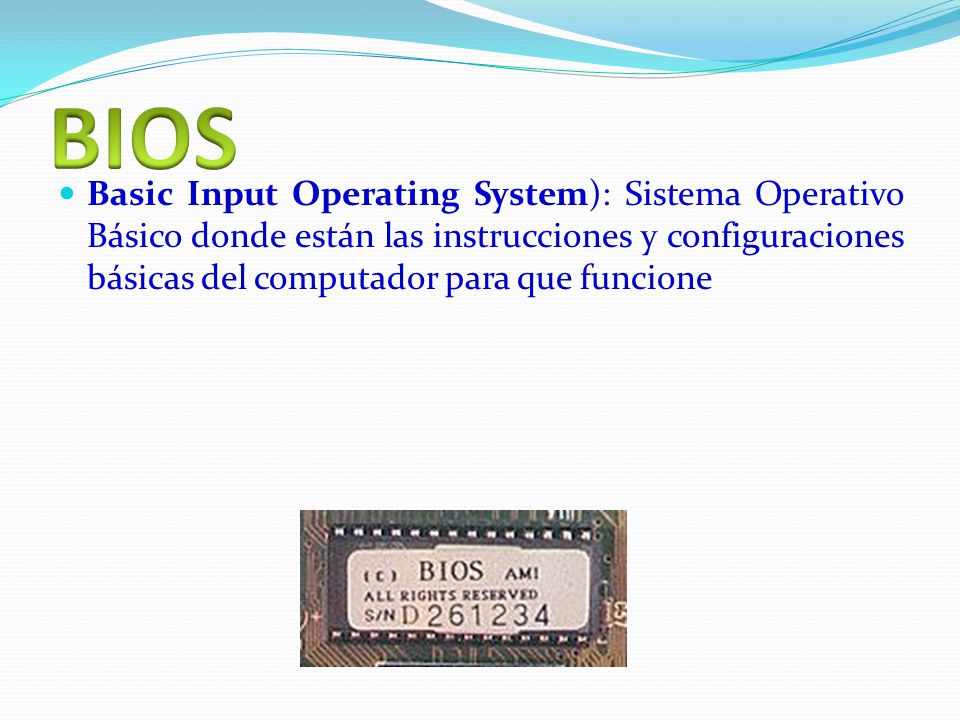

Basic Input Operating System): Sistema Operativo Básico donde están las instrucciones y configuraciones básicas del computador para que funcione
57

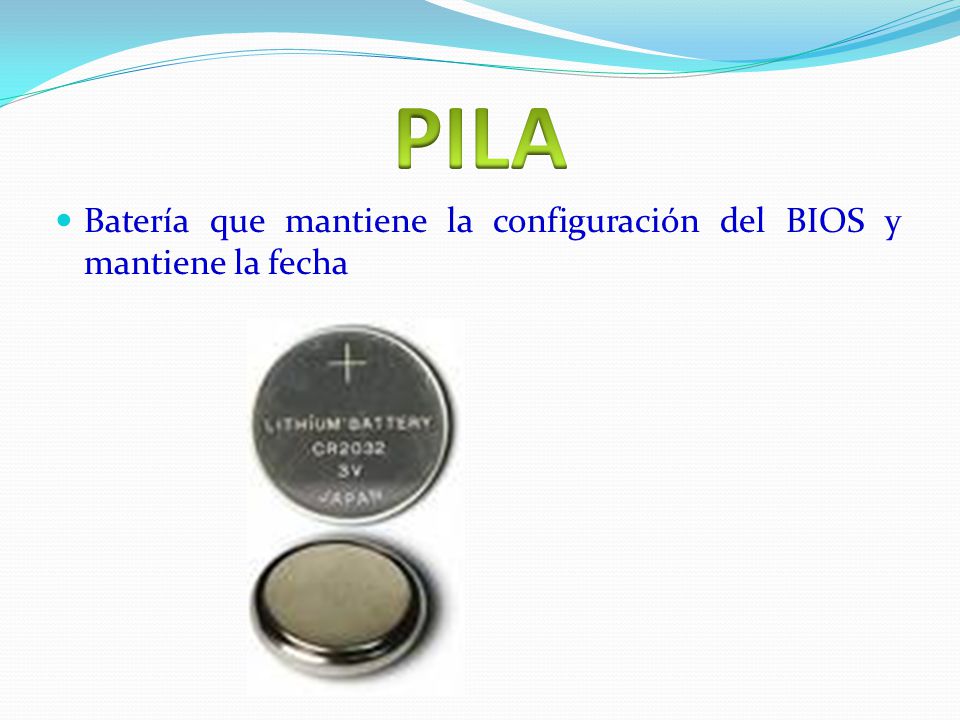

Batería que mantiene la configuración del BIOS y mantiene la fecha
58
El ventilador de la CPU
59

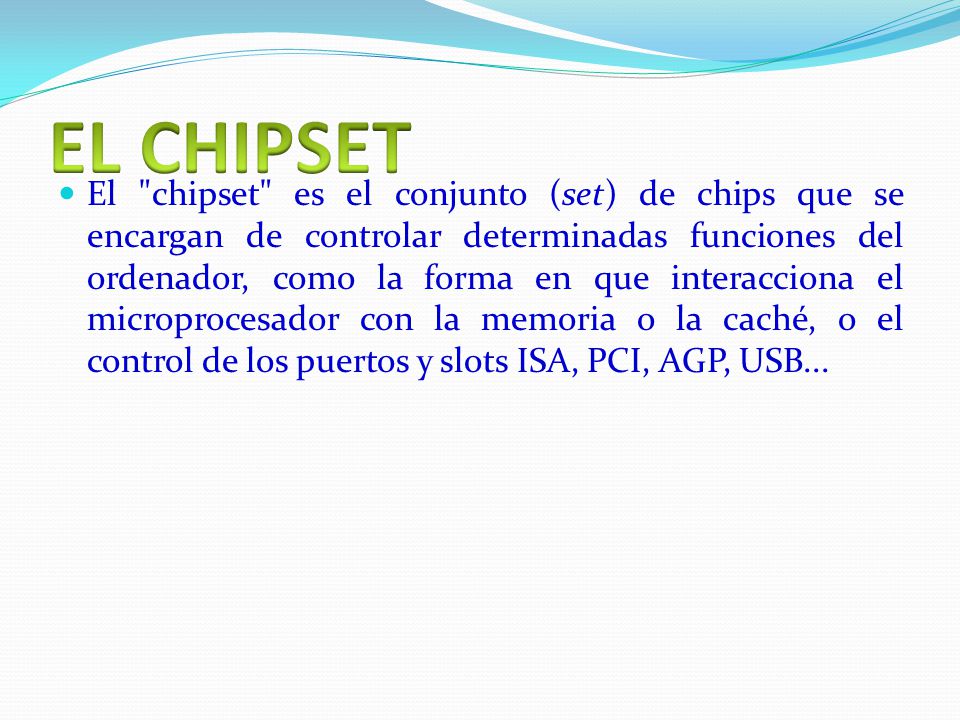

El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB...

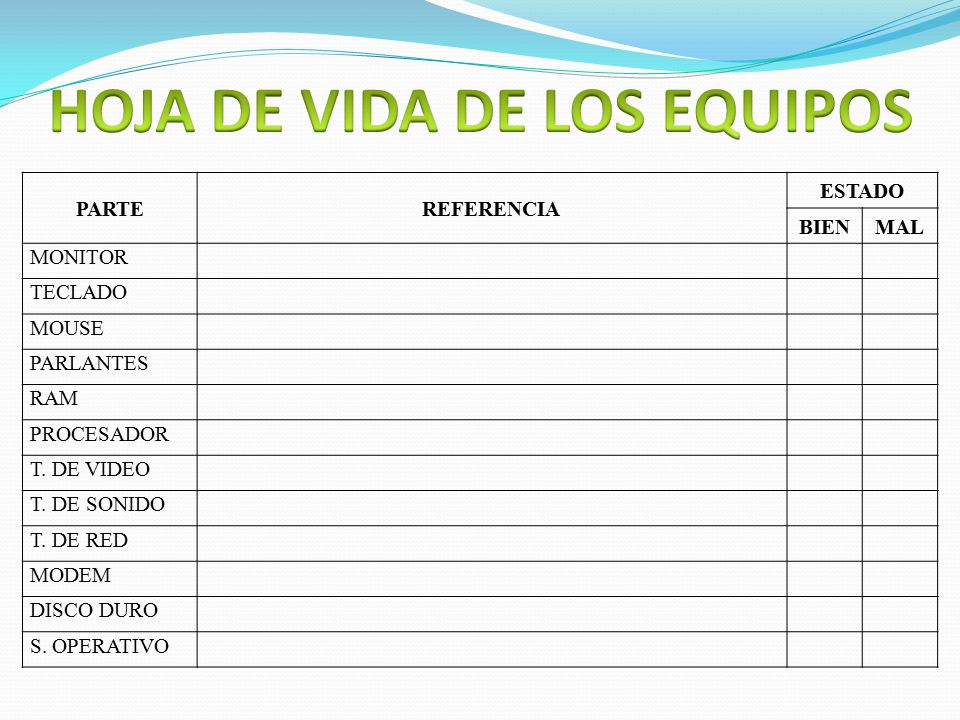

60
PARTEREFERENCIA ESTADO BIENMAL MONITOR TECLADO MOUSE PARLANTES RAM PROCESADOR T. DE VIDEO T. DE SONIDO T. DE RED MODEM DISCO DURO S. OPERATIVO
61

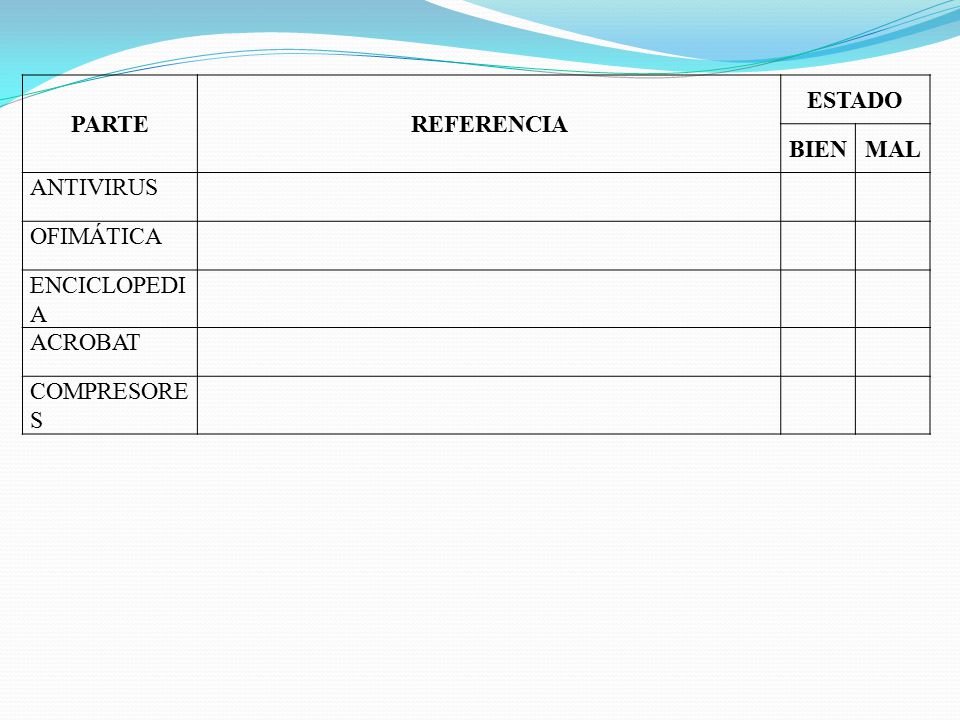

PARTEREFERENCIA ESTADO BIENMAL ANTIVIRUS OFIMÁTICA ENCICLOPEDI A ACROBAT COMPRESORE S
64

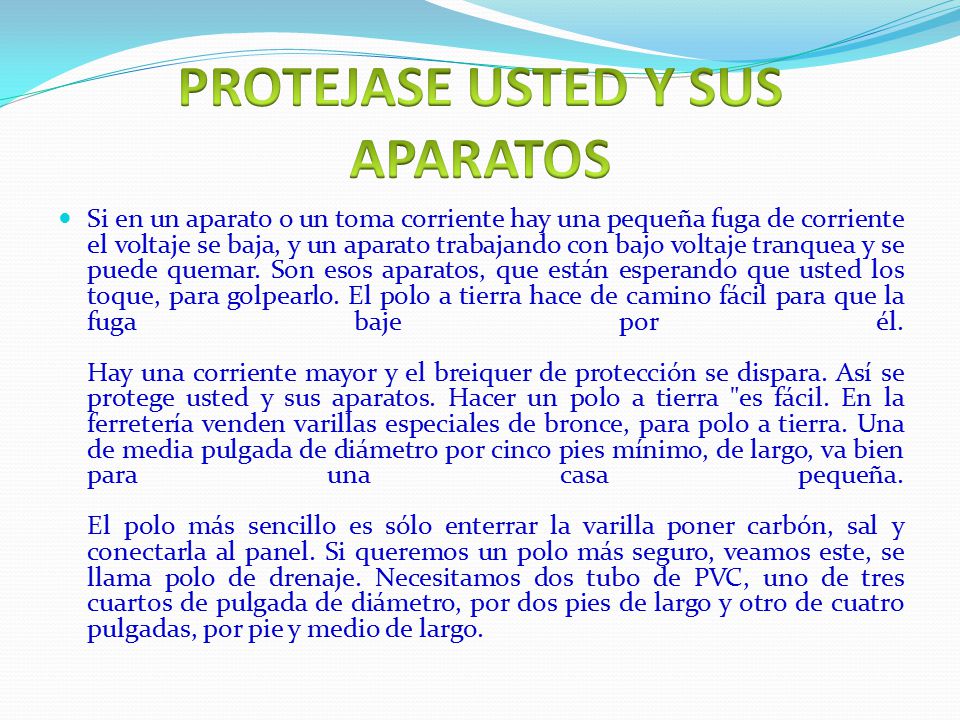

Si en un aparato o un toma corriente hay una pequeña fuga de corriente el voltaje se baja, y un aparato trabajando con bajo voltaje tranquea y se puede quemar. Son esos aparatos, que están esperando que usted los toque, para golpearlo. El polo a tierra hace de camino fácil para que la fuga baje por él. Hay una corriente mayor y el breiquer de protección se dispara. Así se protege usted y sus aparatos. Hacer un polo a tierra "es fácil. En la ferretería venden varillas especiales de bronce, para polo a tierra. Una de media pulgada de diámetro por cinco pies mínimo, de largo, va bien para una casa pequeña. El polo más sencillo es sólo enterrar la varilla poner carbón, sal y conectarla al panel. Si queremos un polo más seguro, veamos este, se llama polo de drenaje. Necesitamos dos tubo de PVC, uno de tres cuartos de pulgada de diámetro, por dos pies de largo y otro de cuatro pulgadas, por pie y medio de largo.

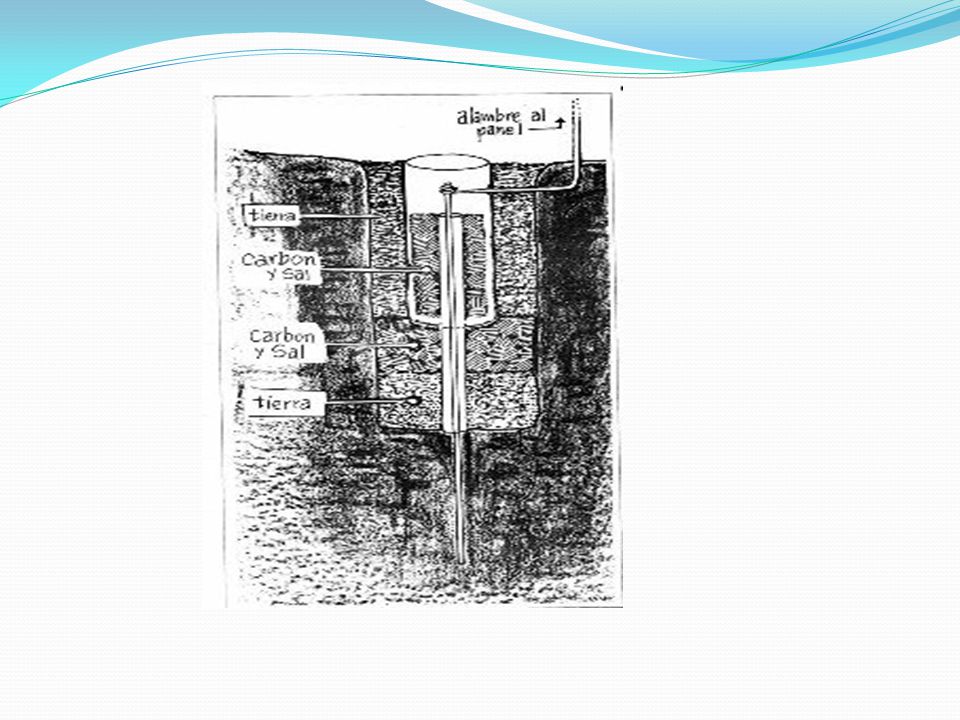

65
El polo se pone afuera de la casa, lo más cerca del panel. Compramos alambre número ocho. El alambre entre más grueso mejor. Con la varilla pasa lo mismo entre más larga y gruesa, no se ría, es mucho mejor. Sólo' falta un poco de carbón, sal yagua, así la humedad mantiene vivo el polo. Hacemos un hoyo de dos y medio pies. Ahí metemos el tubo delgado hasta el fondo. Metemos la varilla en el centro del tubo y con el martillo la clavamos, deben quedar rectecitos. Dejamos unas tres pulgadas de varilla afuera del tubo. Echamos tierra y después carbón y sal hasta la mitad del tubo delgado. Hacemos un orificio en el tubo grueso, con un taladro o con la varilla al rojo vivo. Por ahí va a entrar el alambre. Lo hacemos a unas tres pulgadas del borde que va a quedar arriba. Metemos el tubo grueso bien centrado, que quede a ras del suelo. Metemos el alambre número ocho en el hoyito que hicimos al tubo grueso y lo conectamos a la varilla
66

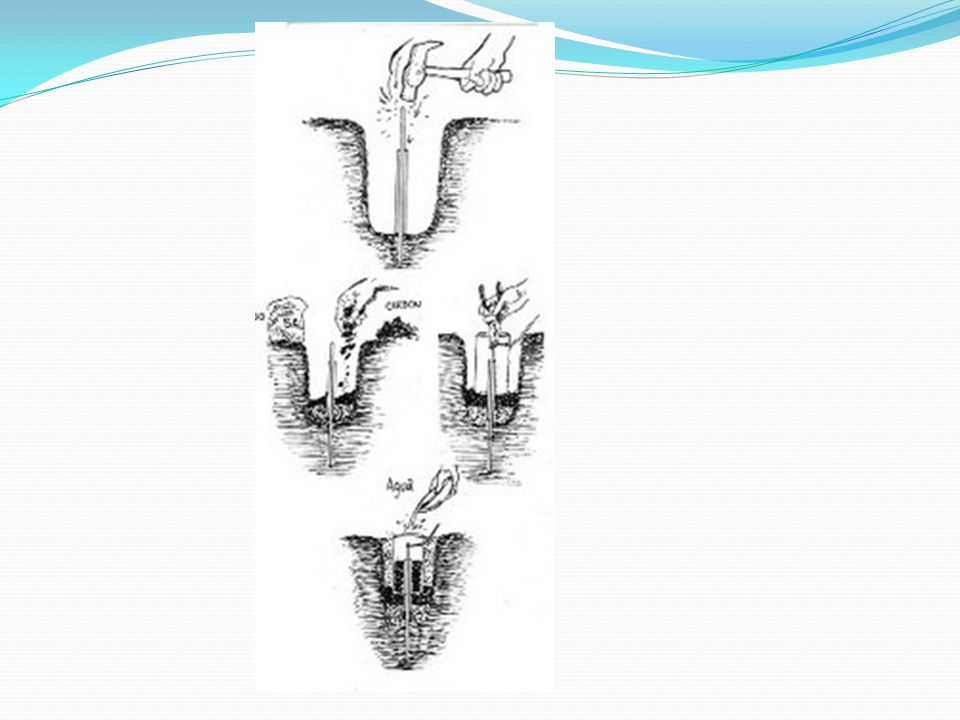

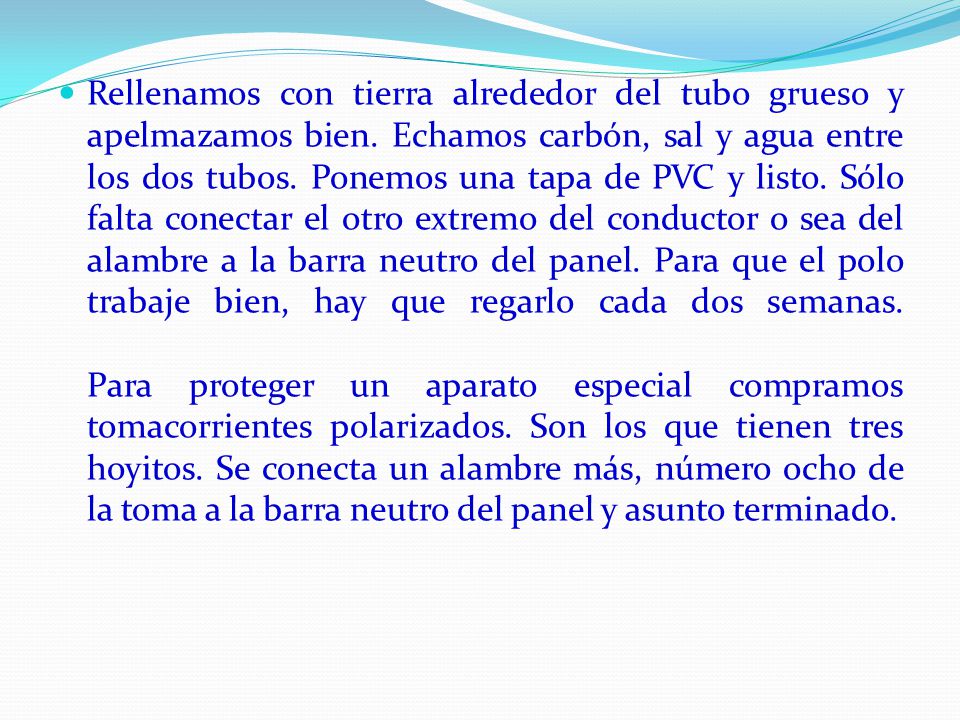

Rellenamos con tierra alrededor del tubo grueso y apelmazamos bien. Echamos carbón, sal y agua entre los dos tubos. Ponemos una tapa de PVC y listo. Sólo falta conectar el otro extremo del conductor o sea del alambre a la barra neutro del panel. Para que el polo trabaje bien, hay que regarlo cada dos semanas. Para proteger un aparato especial compramos tomacorrientes polarizados. Son los que tienen tres hoyitos. Se conecta un alambre más, número ocho de la toma a la barra neutro del panel y asunto terminado.
69

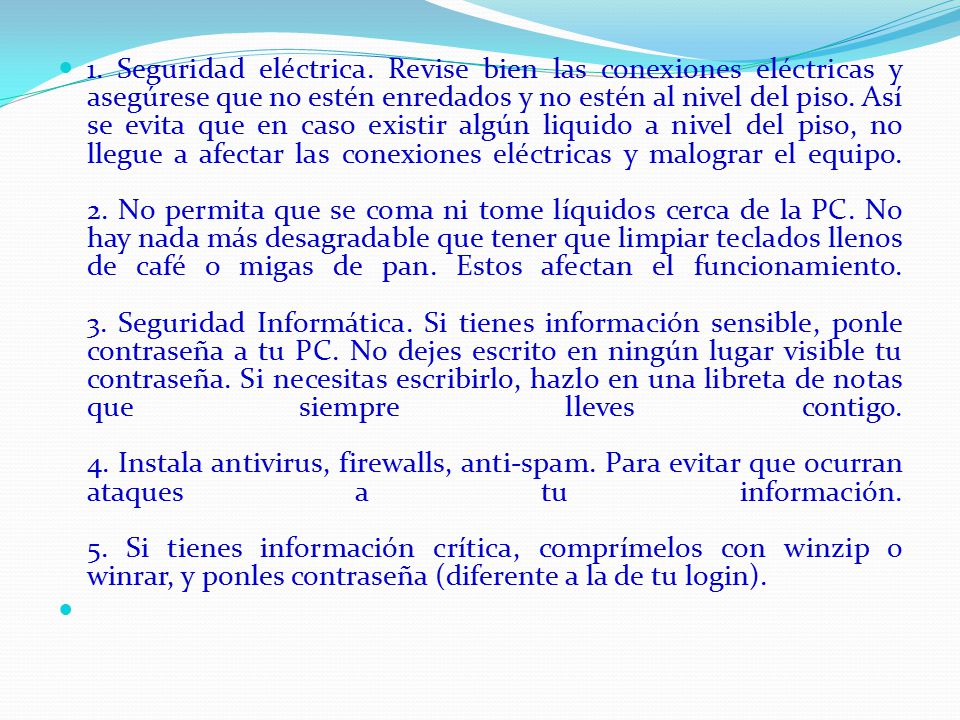

1. Seguridad eléctrica. Revise bien las conexiones eléctricas y asegúrese que no estén enredados y no estén al nivel del piso. Así se evita que en caso existir algún liquido a nivel del piso, no llegue a afectar las conexiones eléctricas y malograr el equipo. 2. No permita que se coma ni tome líquidos cerca de la PC. No hay nada más desagradable que tener que limpiar teclados llenos de café o migas de pan. Estos afectan el funcionamiento. 3. Seguridad Informática. Si tienes información sensible, ponle contraseña a tu PC. No dejes escrito en ningún lugar visible tu contraseña. Si necesitas escribirlo, hazlo en una libreta de notas que siempre lleves contigo. 4. Instala antivirus, firewalls, anti-spam. Para evitar que ocurran ataques a tu información. 5. Si tienes información crítica, comprímelos con winzip o winrar, y ponles contraseña (diferente a la de tu login).
