1 La Placa Base

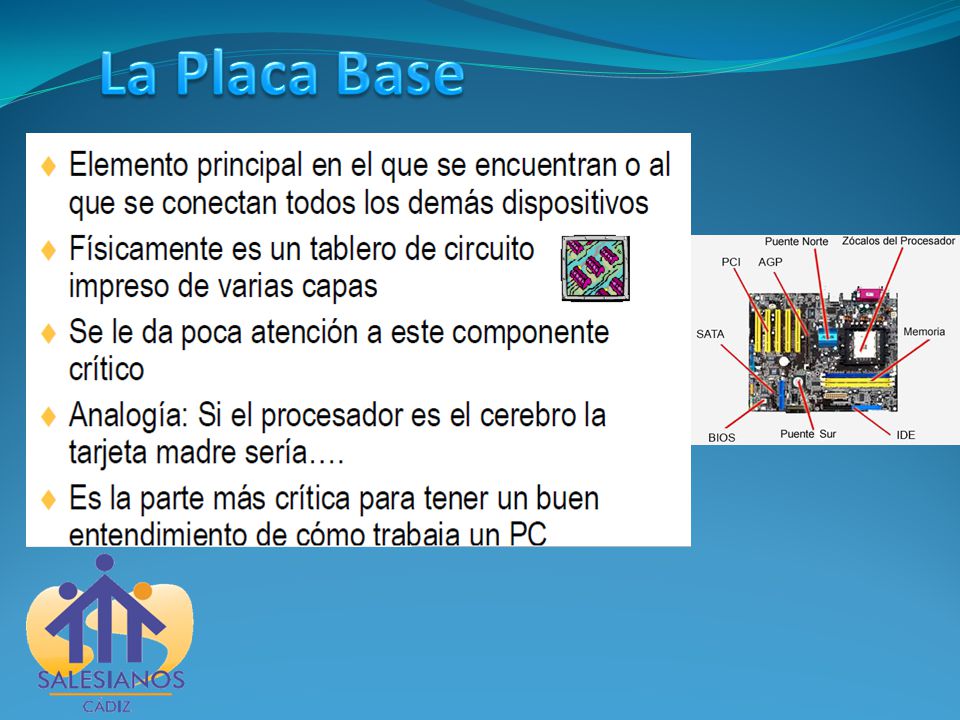

2 La Placa Base

3 La Placa Base

4 La Placa Base

5 La Placa Base Características a tener en cuenta:
Tamaño en función de la torre a usar. Características de las BIOS y CHIPSET Marca y tipos de Microprocesadores soportados. Velocidad de operación (FSB). Tipos de memorias RAM y tipos de ranuras. Ranuras de expansión (SLOT). Controlador de unidades de almacenamiento. Conectores externos. Controlador multi I/O. Compatibilidad PnP. Memoria Caché.

6 La Placa Base Form Factor (Factor de Forma):
Define características muy básicas de una placa base para que pueda integrarse con el resto de la computadora, en un entorno físico y eléctrico. Las características definidas en un factor de forma son: 1- La forma de la placa: cuadrada o rectangular. 2- Dimensiones exactas: ancho y largo. 3- Posición de anclajes: coordenadas de la situación de los tornillos 4- Áreas de situación de componentes: Es decir ranuras de expansión y los conectores del panel trasero. 5- Forma física del conector de la fuente de alimentación. 6- Las conexiones eléctricas de la fuente de alimentación, es decir, cuantos cables requiere la placa y sus voltajes.

7 La Placa Base BIOS: acrónimo de Basic Input-Output System, es un tipo de Software muy básico que localiza el Sistema Operativo en la memoria RAM, brinda una comunicación de muy bajo nivel y configuración del Hardware residente en nuestro ordenador. La BIOS es un firmware presente en los ordenadores. El Firmware o programación en firme como algunos la llaman no es más que un bloque de instrucciones para propósitos muy concretos, éstos dispositivos están grabados en una memoria de solo lectura o ROM, establecen la lógica de más bajo nivel, para poder controlar los circuitos electrónicos de un dispositivo de cualquier tipo. Al firmware se le considera un hibrido entre el Software y el Hardware, al estar integrado en la parte electrónica, pertenece al Hardware, pero a su vez también es Software ya que proporciona lógica y se establece en un lenguaje de programación, en este caso el código Assembler. CHIPSET

8 La Placa Base CHIPSET: Es un conjunto de circuitos integrados especialmente diseñados para funcionar como si fueran una única unidad y para desempeñar una o varias funciones. Cada uno de los cuales tiene una misión específica, pero que funcionan en conjunto, ordenando además la comunicación entre el resto de elementos del ordenador. Los más habituales son el Northbridge, el Southbridge, el Super I/O, la controladora IDE, la controladora SATA y en las placas actuales la controladora de sonido y la controladora Ethernet. Northbridge (puente norte): Es el encargado de gestionar la memoria RAM, los puertos gráficos (AGP) y el acceso al resto de componentes del chipset, así como la comunicación entre estos y el procesador Southbridge (puente sur): Es el chip encargado de controlar la práctica totalidad de elementos I/O (Input/Output), por lo que también se le conoce como Concentrador de controladores de Entrada / Salida o, en inglés, I/O Controller Hub (ICH).

9 La Placa Base Microprocesador:
El microprocesador es la parte de la computadora diseñada para llevar acabo o ejecutar los programas. Este viene siendo el cerebro de la computadora, el motor, el corazón de esta máquina. Este ejecuta instrucciones que se le dan a la computadora a muy bajo nivel haciendo operaciones lógicas simples, como sumar, restar, multiplicar y dividir. El microprocesador, o simplemente el micro, es el cerebro del ordenador. Es un chip, un tipo de componente electrónico en cuyo interior existen miles (o millones) de elementos llamados transistores, cuya combinación permite realizar el trabajo que tenga encomendado el chip.

10 La Placa Base Velocidad de operaciones (FSB):
(Front-Side Bus o Bus Frontal), que es la línea que conecta al microprocesador con el resto de componentes del ordenador principalmente con el CHIPSET (y que actualmente se sitúa sobre los 800 Mhz.). Ese bus incluye señales de datos, direcciones y control, así como señales de reloj que sincronizan su funcionamiento. Se denomina bus, en informática, al conjunto de conexiones físicas (cables, placa de circuito impreso, etc.) que pueden compartirse con múltiples componentes de hardware para que se comuniquen entre sí. El propósito de los buses es reducir el número de rutas necesarias para la comunicación entre los distintos componentes, al realizar las comunicaciones a través de un solo canal de datos. Ésta es la razón por la que, a veces, se utiliza la metáfora "autopista de datos".

11 La Placa Base MEMORIA RAM: SIMM (Single Inline Module Memory)
(Random Access Memory, memoria de acceso aleatorio) es el almacén temporal de datos del microprocesador; ahí toma y deposita la información numérica (instrucciones o datos de trabajo) que precisa para sus operaciones; los datos sólo se mantienen mientras la computadora esté alimentada de energía eléctrica, y por ello se pierden cuando el equipo se apaga (tener presente que el dispositivo de base donde se mantiene grabada la información aunque se interrumpa la energía eléctrica, es el disco duro). SIMM (Single Inline Module Memory) DIMM (Double Inline Module Memory) DDR (Double Data Rate (doble tasa de transferencia)) DDR2 DDR3

12 La Placa Base CONTROLADOR DE UNIDADES DE ALMACENAMIENTO:
en la cuarta generación, se usaba una tarjeta periférica que tenía la función de controlar la comunicación desde y hacia las unidades de disco (disquete, disco duro, CD-ROM, etc.). Pero a partir de las máquinas de quinta generación, esta interfaz se incluyó en la propia placa base; por tal motivo, ahora los discos se conectan directamente a la placa base.

13 La Placa Base Conectores externos:
Para comunicarse con elementos externos, la plataforma PC dispone de una amplia variedad de puertos de entrada y salida de datos. Se conocen genéricamente como "puertos I/ O". Normalmente, en una placa principal típica encontramos lo siguiente: 1. Puertos seriales RS-232 Permiten la comunicación con dispositivos de baja velocidad; por ejemplo, un módem externo, un ratón, etc. 2. Puertos paralelos CENTRONIX Comúnmente, se utilizan para conectar la impresora; pero también suelen usarse para el escáner, discos externos, etc. 3. Puertos USB (Universal Serial Bus) Permiten comunicarse más rápidamente con los elementos externos, y mejoran el maneje de varios dispositivos a la vez. 4. Puerto del teclado y puerto del ratón. 5. Sonido 6. RED (en algunos casos) 7. Salida de video (en algunos casos)

14 La Placa Base Compatibilidad PnP:
Plug-and-play o PnP (en español "enchufar y usar") es la tecnología o un cualquier avance que permite a un dispositivo informático ser conectado a una computadora sin tener que configurar, mediante jumpers o software específico (no controladores) proporcionado por el fabricante, ni proporcionar parámetros a sus controladores. Para que sea posible, el sistema operativo con el que funciona el ordenador debe tener soporte para dicho dispositivo.

15 La Placa Base Memoria CACHÉ:
Una memoria caché es una memoria en la que se almacenas una serie de datos para su rápido acceso. La memoria caché de un procesador es un tipo de memoria volátil (del tipo RAM), pero de una gran velocidad. Su cometido es almacenar una serie de instrucciones y datos a los que el procesador accede continuamente, con la finalidad de que estos accesos sean instantáneos.. Caché de 1er nivel (L1): Esta caché está integrada en el núcleo del procesador, trabajando a la misma velocidad que este. Caché de 2º nivel (L2): Integrada también en el procesador, aunque no directamente en el núcleo de este, tiene las mismas ventajas que la caché L1, aunque es algo más lenta que esta. La caché L2 suele ser mayor que la caché L1 Caché de 3er nivel (L3): Es un tipo de memoria caché más lenta que la L2, muy poco utilizada en la actualidad. En un principio esta caché estaba incorporada a la placa base, no al procesador, y su velocidad de acceso era bastante más lenta que una caché de nivel 2 o 1

16 La Placa Base Mapa de una Placa Base:

17 La Placa Base Partes de una Placa Base (ejemplo):

18 La Placa Base Partes de una Placa Base (ejemplo):

19 La Placa Base Partes de una Placa Base (ejemplo):

20 La Placa Base Partes de una Placa Base (ejemplo):
