1 Motherboard ISC. Eder Chavez Acha

2 Motherboard Es el encargado de conectar el procesador, los módulos de memoria, las tarjetas de expansión, las unidades de disco, los dispositivos de entrada salida.

3 Motherboard Es el componente principal de toda computadora, es la encargada de que todos los componentes de una computadora funcionen de forma correcta. Analogía. Seria nuestra columna vertebral la que lleva información al cerebro

4 Motherboard

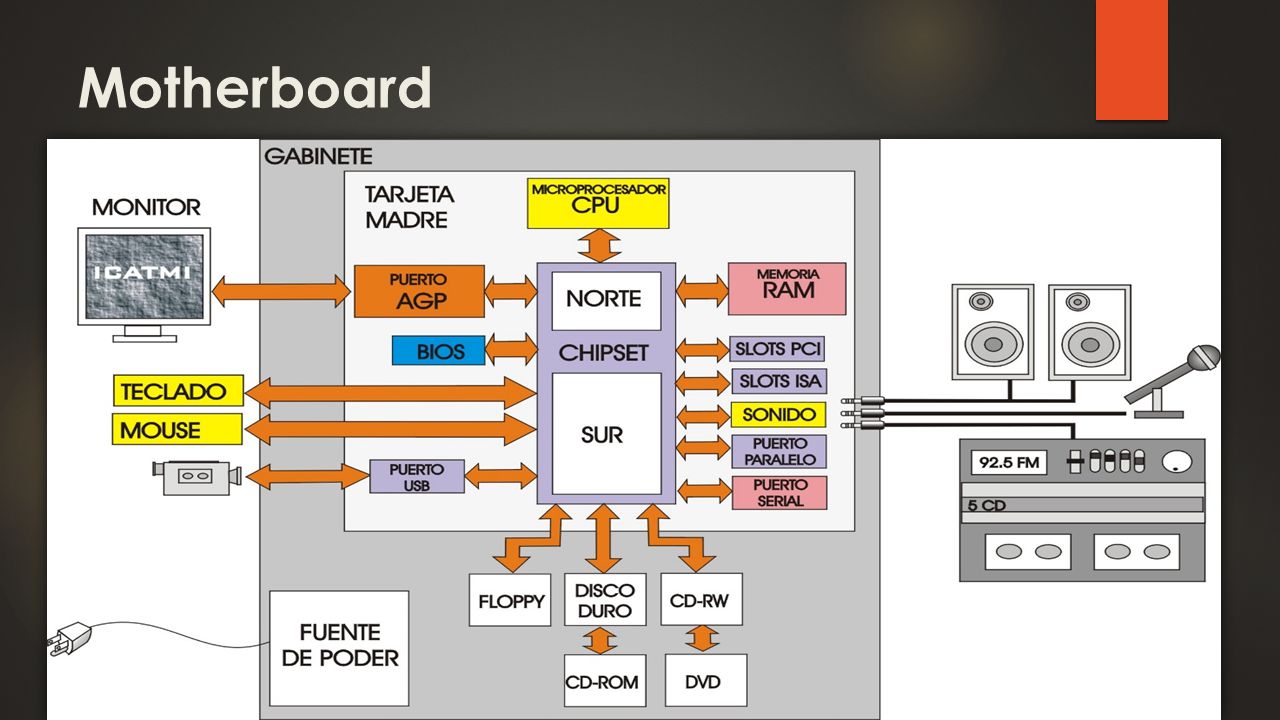

5 Motherboard la computadora dentro de su gabinete (área gris) se compone de varios elementos, como la fuente de poder, la tarjeta madre y las unidades de almacenamiento, como el disco duro, floppy, CD-ROM, DVD y C-RW. A su vez, la tarjeta madre (recuadro blanco) contiene al microprocesador y el CHIP- SET que sirven como interfase entre el procesador y la memoria RAM, el BIOS, la tarjeta de video y los diferentes puertos de comunicación. El CHIP-SET es un grupo de circuitos que controlan la mayoría de dispositivos y que se compone de un puente norte para controlar los dispositivos de alta velocidad como es la memoria RAM, la tarjeta de video AGP y el acceso al microprocesador.

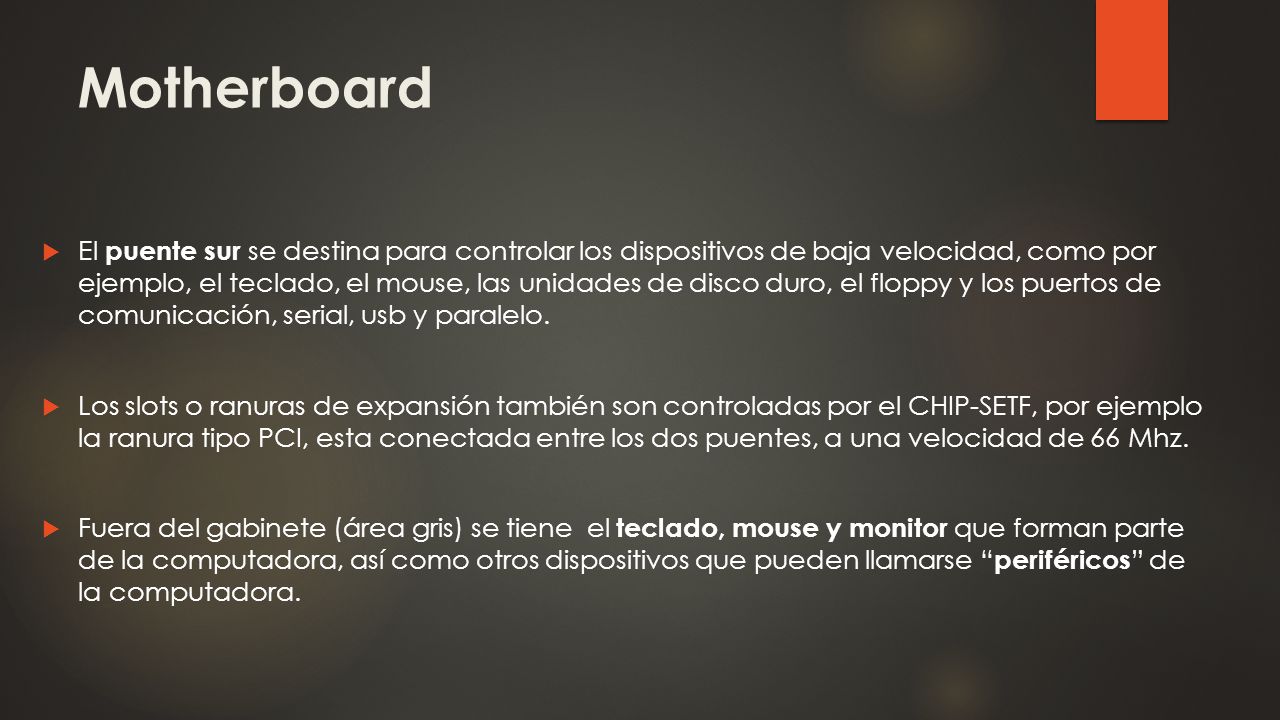

6 Motherboard El puente sur se destina para controlar los dispositivos de baja velocidad, como por ejemplo, el teclado, el mouse, las unidades de disco duro, el floppy y los puertos de comunicación, serial, usb y paralelo. Los slots o ranuras de expansión también son controladas por el CHIP-SETF, por ejemplo la ranura tipo PCI, esta conectada entre los dos puentes, a una velocidad de 66 Mhz. Fuera del gabinete (área gris) se tiene el teclado, mouse y monitor que forman parte de la computadora, así como otros dispositivos que pueden llamarse “periféricos” de la computadora.

7 Motherboard Los dispositivos periféricos, son todos aquellos equipos que pueden ser conectados a la computadora, pero no forman parte de ella, como puede ser una impresora, una cámara de video, una cámara digital, un escáner y todo un sistema de audio.

8 IDENTIFIQUE LOS COMPONENTES DE LA PC
Identifique con ayuda de su instructor, los siguientes elementos de la computadora, apoyándose en el diagrama de la figura anterior e indique la función y características de cada uno de ellos.

9 IDENTIFIQUE LOS COMPONENTES DE LA PC
Elemento (foto) Función y características Fuente de poder Tarjeta principal Unidad de disco flexible Unidad de disco duro Unidad de CD-ROM Indicadores de encendido y disco duro en el panel frontal Salida de conexión de teclado tipo DIN

10 IDENTIFIQUE LOS COMPONENTES DE LA PC
Elemento (foto) Función y características Salida de conexión a mouse tipo Minidin o PS2 Salida de conexión a monitor Puerto serial Puerto paralelo Microprocesador Conector de fuente AT Conectores de mouse tipo serial DB-9 y Minidin o PS2 Conector de fuente ATX

11 Tarjeta madre AMD e INTEL soportan zócalos tipo LGA, pero estas arquitecturas no son compatibles entre si.

12 Tarjeta madre Intel Ofrece poca retro compatibilidad entre sus zócalos

13 Tarjeta madre AMD Tienen una retro compatibilidad muy aplia

14 Tamaños tarjeta madre Comparativa entre tamaños

15 Tamaños tarjeta madre Pico-atx
Las dimensiones de ese ordenador son las de un lector de discos ópticos de un ordenador de sobremesa Dentro de este minúsculo ordenador se podía encontrar, además de lógicamente micro y placa (y la gráfica integrada en la propia placa base), un disco duro de 2.5 pulgadas con interfaz SATA, los cuales pueden llegar fácilmente hasta los 400 GB de capacidad y subiendo con el paso del tiempo.

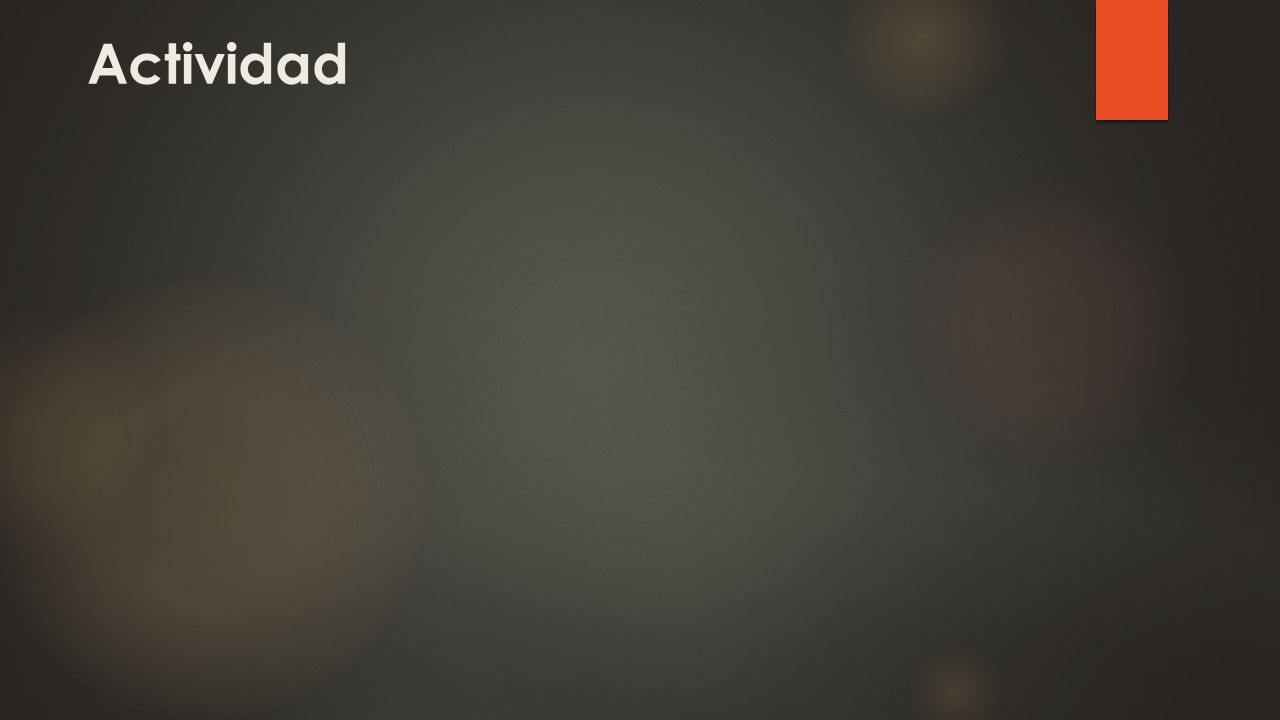

16 Actividad

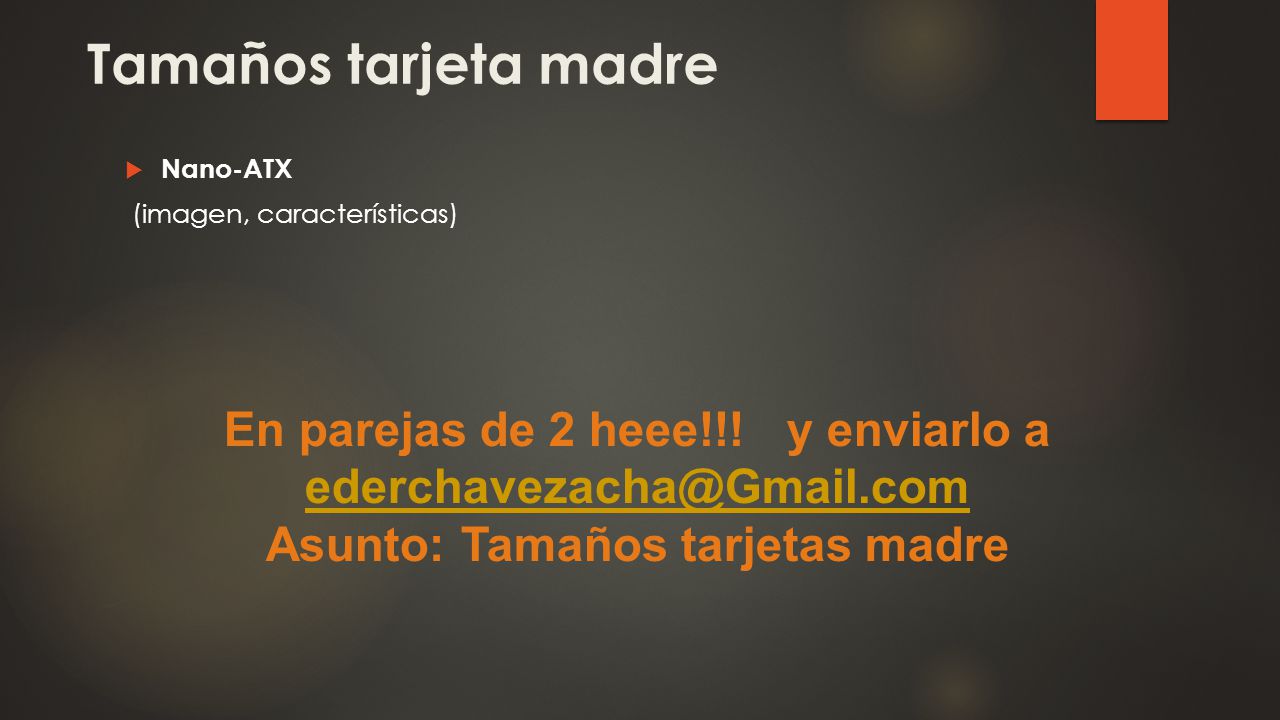

17 Tamaños tarjeta madre Nano-ATX (imagen, características) En parejas de 2 heee!!! y enviarlo a Asunto: Tamaños tarjetas madre

18 Tamaños tarjeta madre Mini-ATX (imagen, características)

19 Tamaños tarjeta madre Micro-ATX (imagen, características)

20 Tamaños tarjeta madre Standart-ATX (imagen, características)

21 Áreas principales de la tarjeta madre
USB PUERTO PARALELO DE JUEGOS AREA DEL MICROPROCESADOR BANCO DE MEMORIA RAM AREA DE SLOTS PCI SLOT AGP BATERIA CONECTORES IDE CHIP-SET NORTE SLOT AMR SUR CONECTOR DE FUENTE CONECTOR FLOPPY BIOS TECLADO

22 Actividad Entra al cuestionario del blog

23 Área del microprocesador
Circuito encargado de realizar operaciones y cálculos matemáticos a gran velocidad, actualmente trabajan del orden de los miles de millones de ciclos por segundo

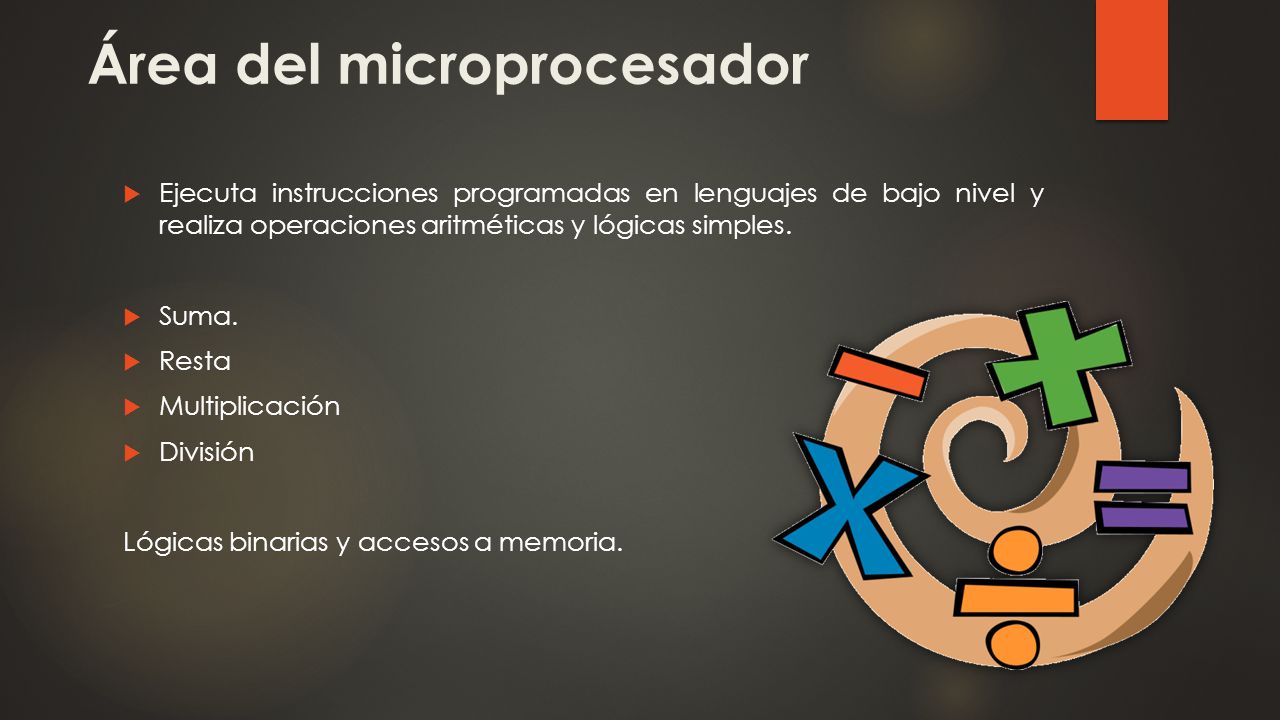

24 Área del microprocesador
Ejecuta instrucciones programadas en lenguajes de bajo nivel y realiza operaciones aritméticas y lógicas simples. Suma. Resta Multiplicación División Lógicas binarias y accesos a memoria.

25 Área del microprocesador
La forma de conectar el procesador con la tarjeta madre, es por medio de un zócalo. Anteriormente la conexión se realizaba mediante pines de contacto, pero se han eliminado.

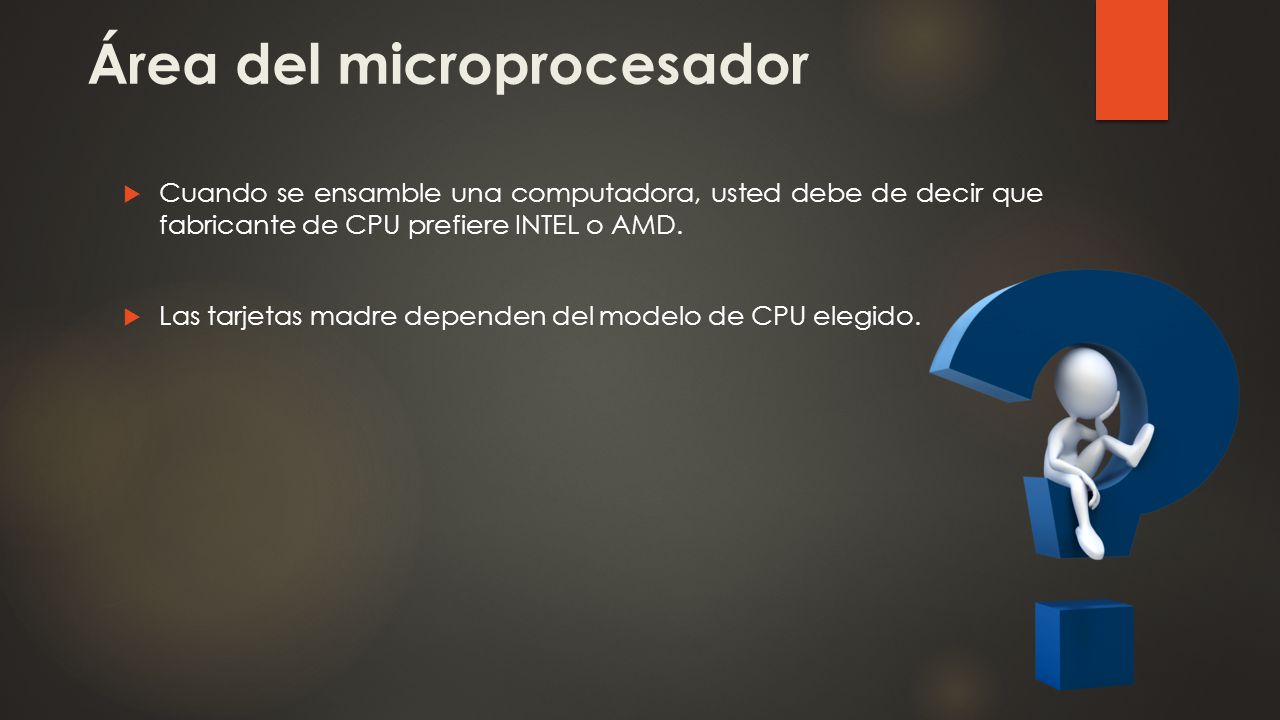

26 Área del microprocesador
Cuando se ensamble una computadora, usted debe de decir que fabricante de CPU prefiere INTEL o AMD. Las tarjetas madre dependen del modelo de CPU elegido.

27 Instalación microprocesador
Se pone una capa de grasa de silicona en medio del micro y la tarjeta madre. Se coloca un disipador de calor con uno o mas ventiladores. Esto debe de ser de acuerdo a lo aconsejado por el fabricante. Si esto se puede calentar demasiado y quemarse.
