PROYECTO DE CONFIGURACION DE UNA RED LAN INDUSTRIAL DE LA DGETI EN PUEBLA- TLAXCALA PARA EL CONTROL REMOTO DE 10 MAQUINAS DE HERRAMIENTAS.

Presentación del tema: "PROYECTO DE CONFIGURACION DE UNA RED LAN INDUSTRIAL DE LA DGETI EN PUEBLA- TLAXCALA PARA EL CONTROL REMOTO DE 10 MAQUINAS DE HERRAMIENTAS."— Transcripción de la presentación:

1 PROYECTO DE CONFIGURACION DE UNA RED LAN INDUSTRIAL DE LA DGETI EN PUEBLA- TLAXCALA PARA EL CONTROL REMOTO DE 10 MAQUINAS DE HERRAMIENTAS

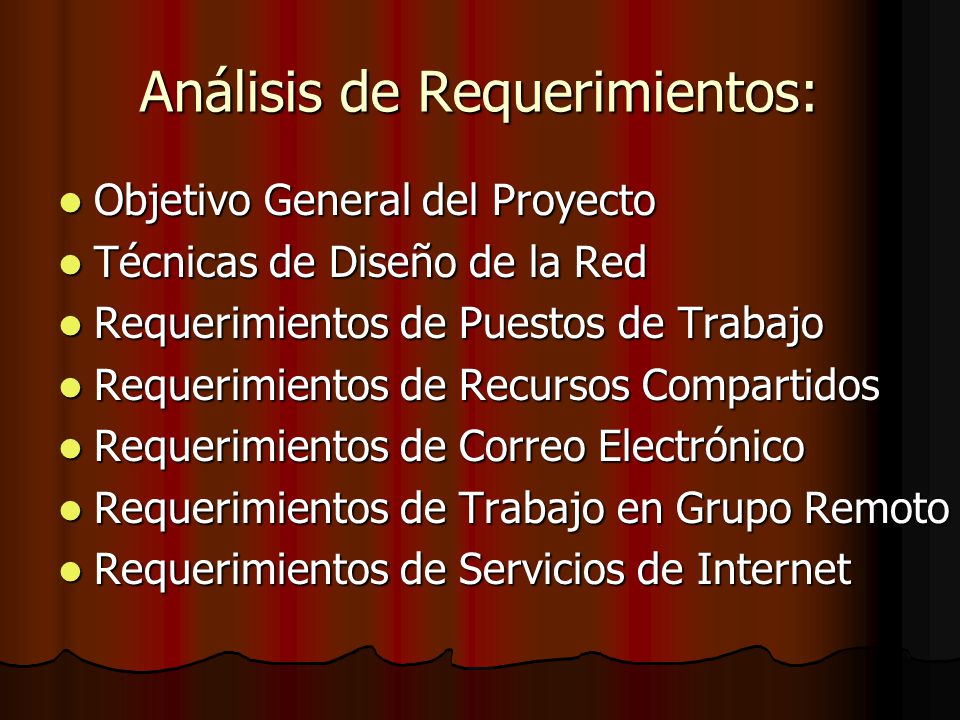

2 Análisis de Requerimientos: Objetivo General del Proyecto Objetivo General del Proyecto Técnicas de Diseño de la Red Técnicas de Diseño de la Red Requerimientos de Puestos de Trabajo Requerimientos de Puestos de Trabajo Requerimientos de Recursos Compartidos Requerimientos de Recursos Compartidos Requerimientos de Correo Electrónico Requerimientos de Correo Electrónico Requerimientos de Trabajo en Grupo Remoto Requerimientos de Trabajo en Grupo Remoto Requerimientos de Servicios de Internet Requerimientos de Servicios de Internet

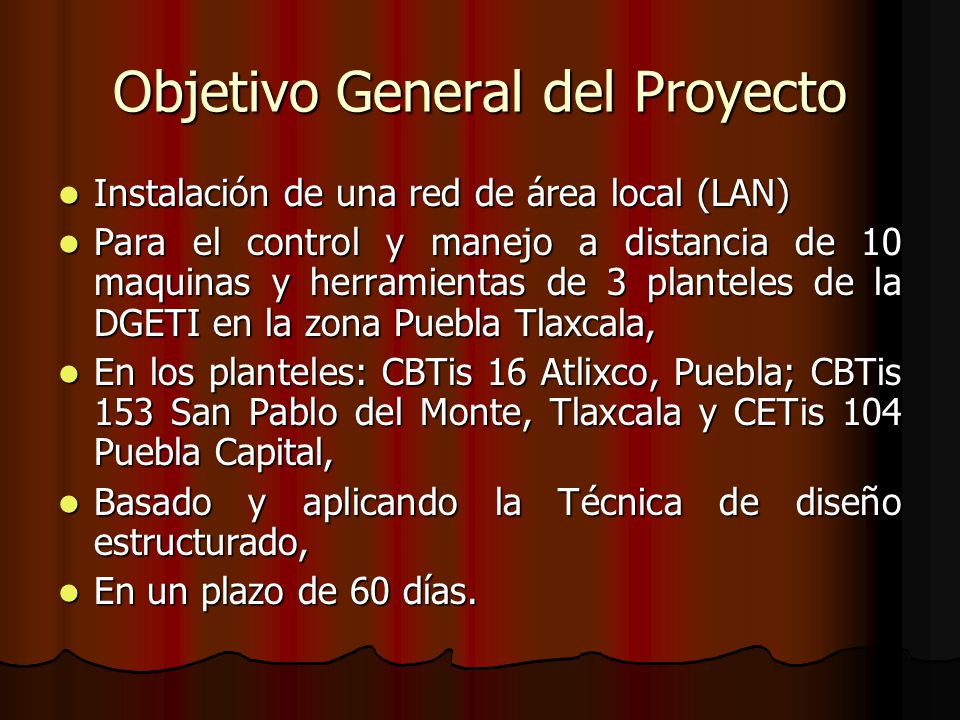

3 Objetivo General del Proyecto Instalación de una red de área local (LAN) Instalación de una red de área local (LAN) Para el control y manejo a distancia de 10 maquinas y herramientas de 3 planteles de la DGETI en la zona Puebla Tlaxcala, Para el control y manejo a distancia de 10 maquinas y herramientas de 3 planteles de la DGETI en la zona Puebla Tlaxcala, En los planteles: CBTis 16 Atlixco, Puebla; CBTis 153 San Pablo del Monte, Tlaxcala y CETis 104 Puebla Capital, En los planteles: CBTis 16 Atlixco, Puebla; CBTis 153 San Pablo del Monte, Tlaxcala y CETis 104 Puebla Capital, Basado y aplicando la Técnica de diseño estructurado, Basado y aplicando la Técnica de diseño estructurado, En un plazo de 60 días. En un plazo de 60 días.

4 TÉCNICAS DE DISEÑO DE LA RED Cableado estructurado normas EIA/TIA 568A y EIA/TIA 568B Soporta múltiples ambientes de computo: Soporta múltiples ambientes de computo: LAN’s (Ethernet, Fast Ethernet, Token-ring, Arcnet, FDDI/TP-PMD).LAN’s (Ethernet, Fast Ethernet, Token-ring, Arcnet, FDDI/TP-PMD). Datos discretos (Mainframes, mini computadoras).Datos discretos (Mainframes, mini computadoras). Voz/Datos integrados (PBX, Centrex, ISDN).Voz/Datos integrados (PBX, Centrex, ISDN). Video (señales en banda base, ejemplos.: seguridad de edificios; señales en banda amplia, ejemplos.: TV en escritorio).Video (señales en banda base, ejemplos.: seguridad de edificios; señales en banda amplia, ejemplos.: TV en escritorio). Evoluciona para soportar aplicaciones futuras, garantizando así su vigencia en el tiempo.Evoluciona para soportar aplicaciones futuras, garantizando así su vigencia en el tiempo. Simplifica las tareas de administración, minimizando las posibilidades de alteración del cableado.Simplifica las tareas de administración, minimizando las posibilidades de alteración del cableado. Efectivo en costo. Gracias a que no existe la necesidad de efectuar cableados complementarios, se evita la pérdida de tiempo y el deterioro de la productividad.Efectivo en costo. Gracias a que no existe la necesidad de efectuar cableados complementarios, se evita la pérdida de tiempo y el deterioro de la productividad. Responde a los estándares. Por esta causa garantiza la compatibilidad y calidad conforme a lo establecido por las siguientes organizaciones:Responde a los estándares. Por esta causa garantiza la compatibilidad y calidad conforme a lo establecido por las siguientes organizaciones: EIA/TIA- Electronics Industries Association. / Telecommunications Industry Association.EIA/TIA- Electronics Industries Association. / Telecommunications Industry Association. CSA - Canadian Standards Association.CSA - Canadian Standards Association. IEEE- Institute of Electrical & Electronics Engineers.IEEE- Institute of Electrical & Electronics Engineers. ANSI- American National Standards Institute.ANSI- American National Standards Institute. ISO - International Organization for StandardizationISO - International Organization for Standardization

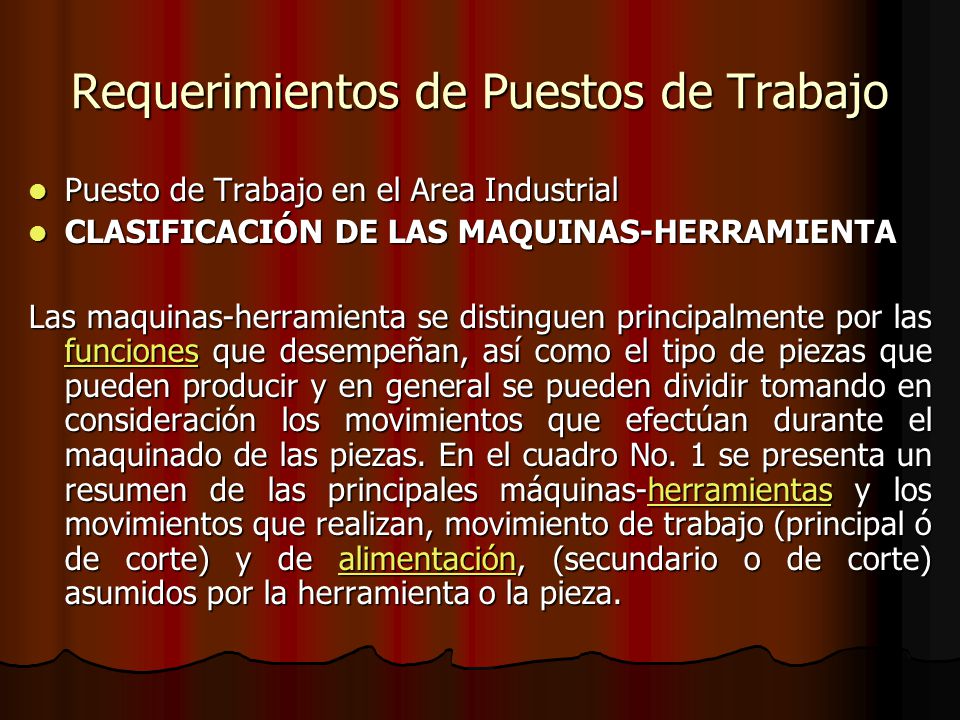

5 Requerimientos de Puestos de Trabajo Puesto de Trabajo en el Area Industrial Puesto de Trabajo en el Area Industrial CLASIFICACIÓN DE LAS MAQUINAS-HERRAMIENTA CLASIFICACIÓN DE LAS MAQUINAS-HERRAMIENTA Las maquinas-herramienta se distinguen principalmente por las funciones que desempeñan, así como el tipo de piezas que pueden producir y en general se pueden dividir tomando en consideración los movimientos que efectúan durante el maquinado de las piezas. En el cuadro No. 1 se presenta un resumen de las principales máquinas-herramientas y los movimientos que realizan, movimiento de trabajo (principal ó de corte) y de alimentación, (secundario o de corte) asumidos por la herramienta o la pieza. funcionesherramientasalimentación funcionesherramientasalimentación

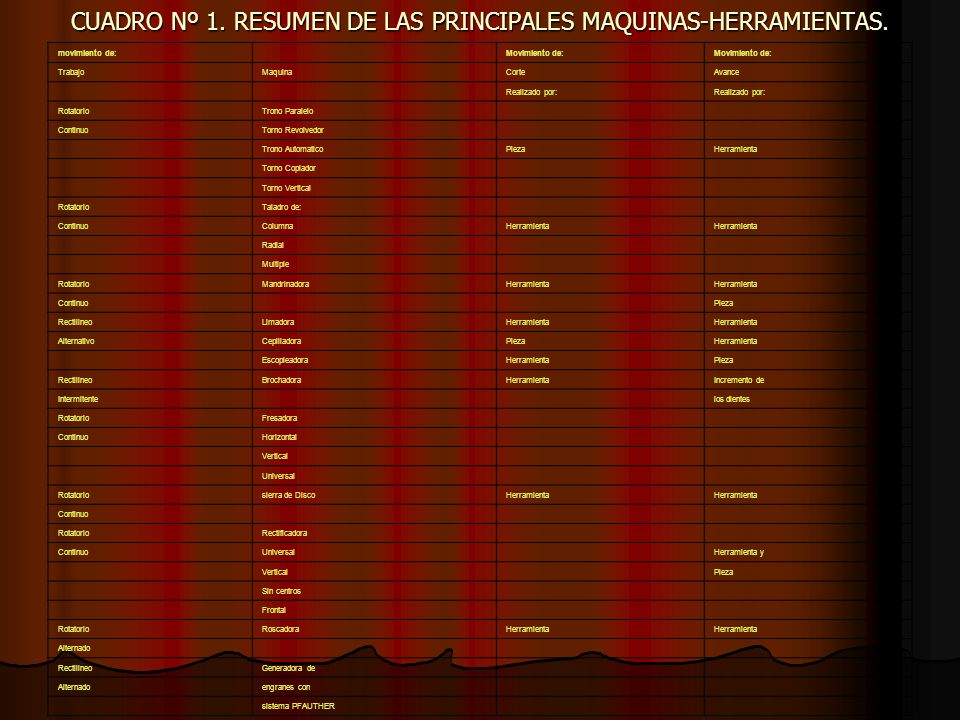

6 CUADRO Nº 1. RESUMEN DE LAS PRINCIPALES MAQUINAS-HERRAMIENTAS. movimiento de: Movimiento de: TrabajoMaquinaCorteAvance Realizado por: RotatorioTrono Paralelo ContinuoTorno Revolvedor Trono AutomaticoPiezaHerramienta Torno Copiador Torno Vertical RotatorioTaladro de: ContinuoColumnaHerramienta Radial Multiple RotatorioMandrinadoraHerramienta Continuo Pieza RectilineoLimadoraHerramienta AlternativoCepilladoraPiezaHerramienta EscopleadoraHerramientaPieza RectilineoBrochadoraHerramientaIncremento de Intermitente los dientes RotatorioFresadora ContinuoHorizontal Vertical Universal Rotatoriosierra de DiscoHerramienta Continuo RotatorioRectificadora ContinuoUniversal Herramienta y Vertical Pieza Sin centros Frontal RotatorioRoscadoraHerramienta Alternado RectilineoGeneradora de Alternadoengranes con sistema PFAUTHER

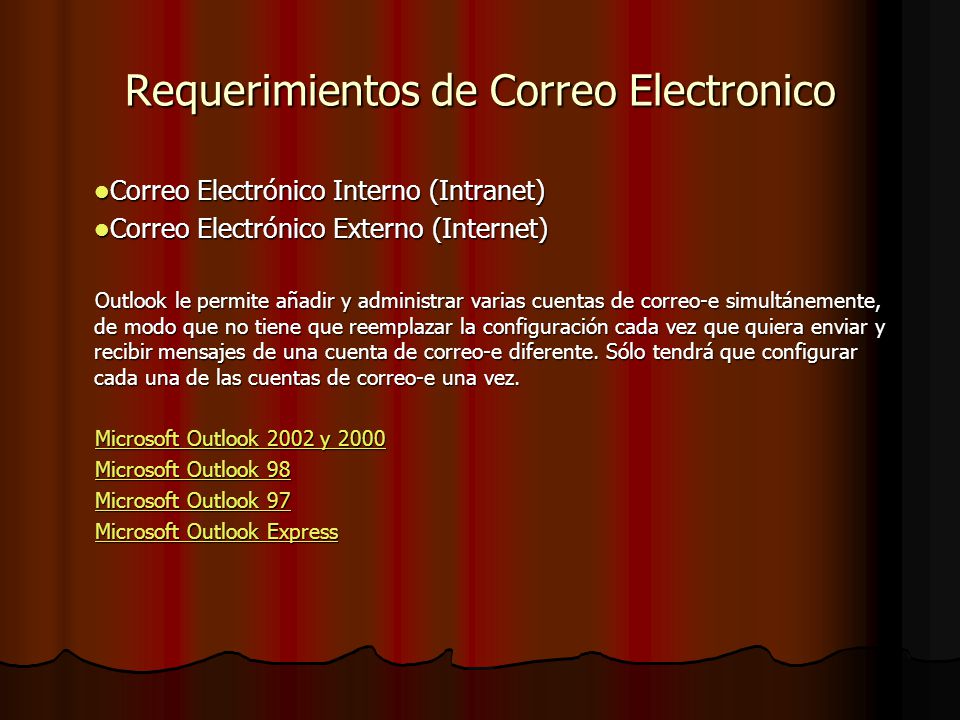

7 Requerimientos de Correo Electronico Correo Electrónico Interno (Intranet) Correo Electrónico Interno (Intranet) Correo Electrónico Externo (Internet) Correo Electrónico Externo (Internet) Outlook le permite añadir y administrar varias cuentas de correo-e simultánemente, de modo que no tiene que reemplazar la configuración cada vez que quiera enviar y recibir mensajes de una cuenta de correo-e diferente. Sólo tendrá que configurar cada una de las cuentas de correo-e una vez. Microsoft Outlook 2002 y 2000 Microsoft Outlook 2002 y 2000 Microsoft Outlook 98 Microsoft Outlook 98 Microsoft Outlook 97 Microsoft Outlook 97 Microsoft Outlook Express Microsoft Outlook Express

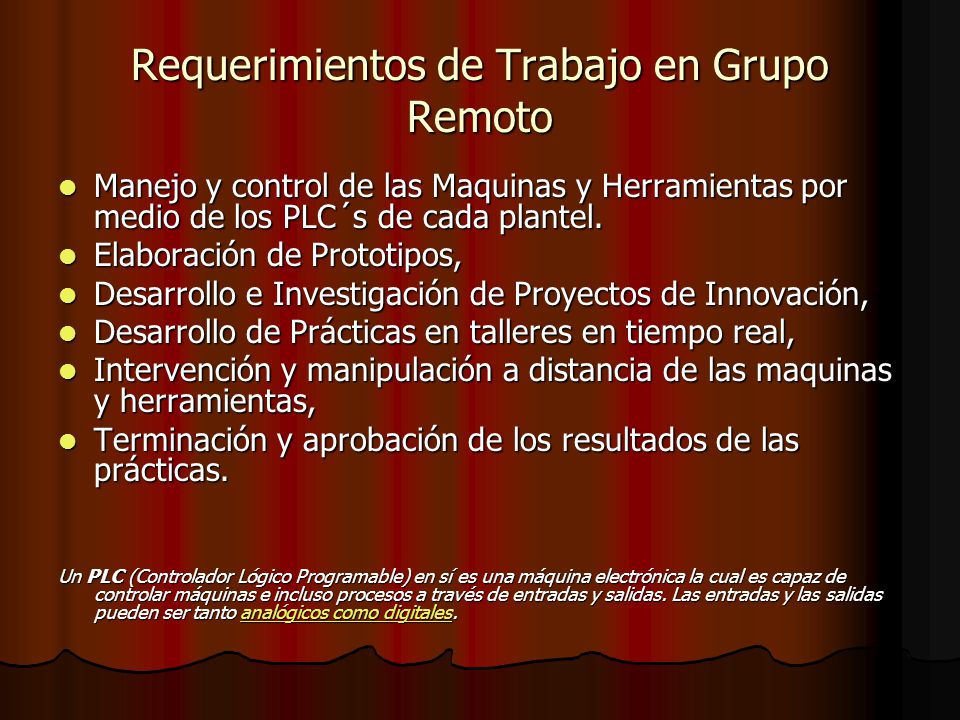

8 Requerimientos de Trabajo en Grupo Remoto Manejo y control de las Maquinas y Herramientas por medio de los PLC´s de cada plantel. Manejo y control de las Maquinas y Herramientas por medio de los PLC´s de cada plantel. Elaboración de Prototipos, Elaboración de Prototipos, Desarrollo e Investigación de Proyectos de Innovación, Desarrollo e Investigación de Proyectos de Innovación, Desarrollo de Prácticas en talleres en tiempo real, Desarrollo de Prácticas en talleres en tiempo real, Intervención y manipulación a distancia de las maquinas y herramientas, Intervención y manipulación a distancia de las maquinas y herramientas, Terminación y aprobación de los resultados de las prácticas. Terminación y aprobación de los resultados de las prácticas. Un PLC (Controlador Lógico Programable) en sí es una máquina electrónica la cual es capaz de controlar máquinas e incluso procesos a través de entradas y salidas. Las entradas y las salidas pueden ser tanto analógicos como digitales. analógicos como digitalesanalógicos como digitales

9 Requerimientos de Servicio de Internet Servicio de Internet Asimétrico de 2048Mbps. Servicio de Internet Asimétrico de 2048Mbps. Servicios Internet Banda Ancha Asimétrico Inverso Servicios Internet Banda Ancha Asimétrico Inverso El servicio de Internet Banda Ancha Asimétrico Inverso, es un servicio que le permitirá al cliente, especialmente a aquellos cuyo foco de negocio gira en torno a la generación de contenido y valor agregado, un acceso dedicado a Internet las 24 horas del día, los 365 días del año. Es importante mencionar que en el caso de la asimetría inversa, la robustez (velocidad mayor) estaría en el tráfico que va del cliente a la red (velocidad de subida, contrario a las actuales velocidades asimétricas) y la velocidad que lleva el tráfico de la red al cliente es la menor, por lo que la característica principal de este servicio es que va dirigido a empresas (proveedores de contenido) que ofrecen servicios de aplicaciones privadas, tales como: El servicio de Internet Banda Ancha Asimétrico Inverso, es un servicio que le permitirá al cliente, especialmente a aquellos cuyo foco de negocio gira en torno a la generación de contenido y valor agregado, un acceso dedicado a Internet las 24 horas del día, los 365 días del año. Es importante mencionar que en el caso de la asimetría inversa, la robustez (velocidad mayor) estaría en el tráfico que va del cliente a la red (velocidad de subida, contrario a las actuales velocidades asimétricas) y la velocidad que lleva el tráfico de la red al cliente es la menor, por lo que la característica principal de este servicio es que va dirigido a empresas (proveedores de contenido) que ofrecen servicios de aplicaciones privadas, tales como: Intranet Intranet Extranet Extranet Hospedaje de sitios Web Hospedaje de sitios Web Investigación en Web Investigación en Web Servidores de Correo Empresarial Servidores de Correo Empresarial Portal Corporativo Portal Corporativo Vídeo en Tiempo Real o por Demanda Vídeo en Tiempo Real o por Demanda Juegos en Demanda, entre otros Juegos en Demanda, entre otros

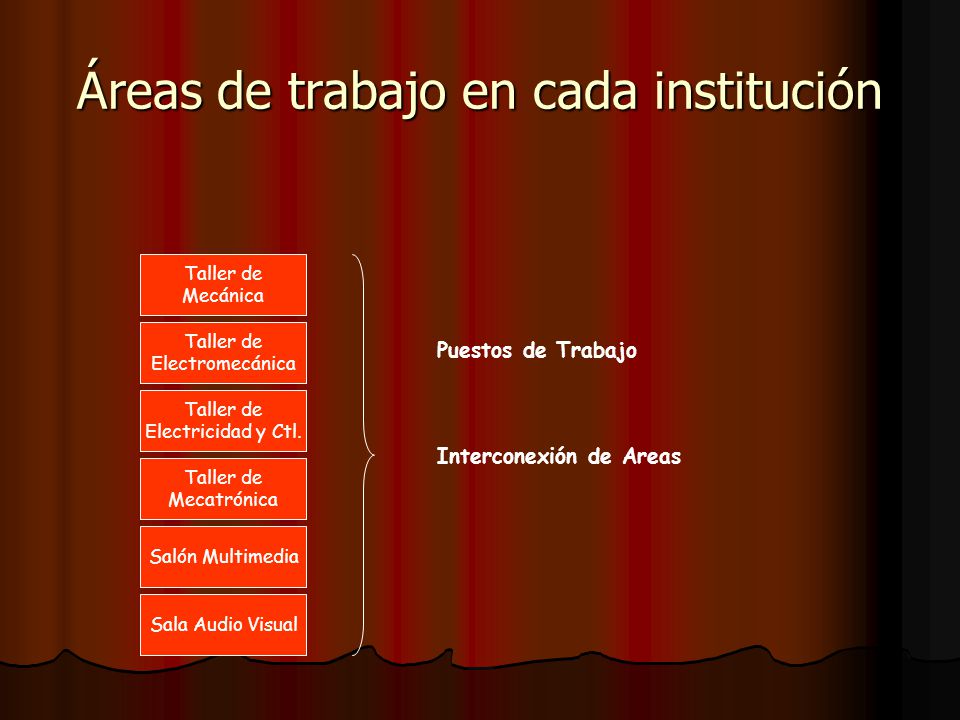

10 Áreas de trabajo en cada institución Taller de Mecánica Puestos de Trabajo Taller de Electromecánica Taller de Electricidad y Ctl. Taller de Mecatrónica Salón Multimedia Sala Audio Visual Interconexión de Areas

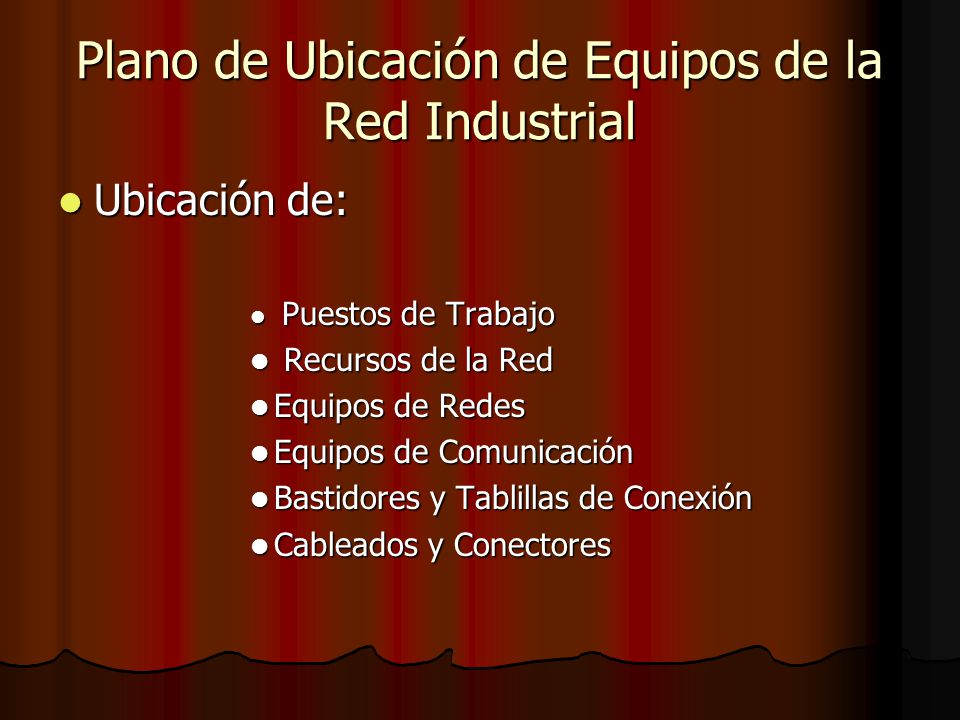

11 Plano de Ubicación de Equipos de la Red Industrial Ubicación de: Ubicación de: Puestos de Trabajo Puestos de Trabajo Recursos de la Red Recursos de la Red Equipos de Redes Equipos de Redes Equipos de Comunicación Equipos de Comunicación Bastidores y Tablillas de Conexión Bastidores y Tablillas de Conexión Cableados y Conectores Cableados y Conectores

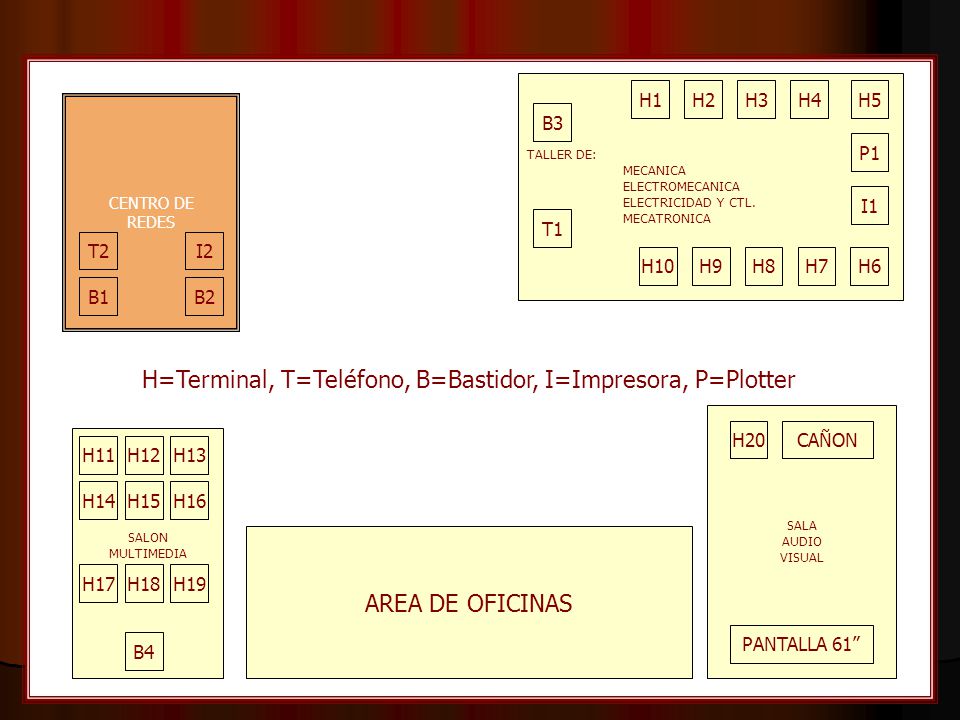

12 TALLER DE: MECANICA ELECTROMECANICA ELECTRICIDAD Y CTL. MECATRONICA SALA AUDIO VISUAL SALON MULTIMEDIA AREA DE OFICINAS H1H2H3H4H5 H6H7H8H9H10 T1 B3 P1 I1 B4 H19H18H17 H16H15H14 H13H12H11 PANTALLA 61” H20CAÑON CENTRO DE REDES B1B2 H=Terminal, T=Teléfono, B=Bastidor, I=Impresora, P=Plotter T2I2

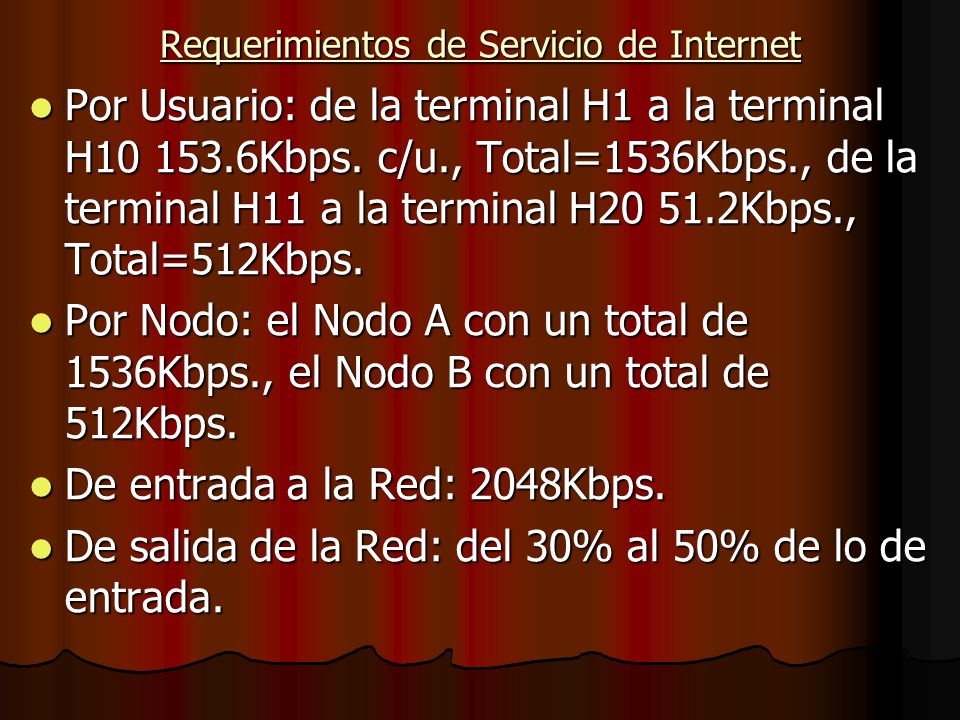

13 Por Usuario: de la terminal H1 a la terminal H10 153.6Kbps. c/u., Total=1536Kbps., de la terminal H11 a la terminal H20 51.2Kbps., Total=512Kbps. Por Usuario: de la terminal H1 a la terminal H10 153.6Kbps. c/u., Total=1536Kbps., de la terminal H11 a la terminal H20 51.2Kbps., Total=512Kbps. Por Nodo: el Nodo A con un total de 1536Kbps., el Nodo B con un total de 512Kbps. Por Nodo: el Nodo A con un total de 1536Kbps., el Nodo B con un total de 512Kbps. De entrada a la Red: 2048Kbps. De entrada a la Red: 2048Kbps. De salida de la Red: del 30% al 50% de lo de entrada. De salida de la Red: del 30% al 50% de lo de entrada. Requerimientos de Servicio de Internet

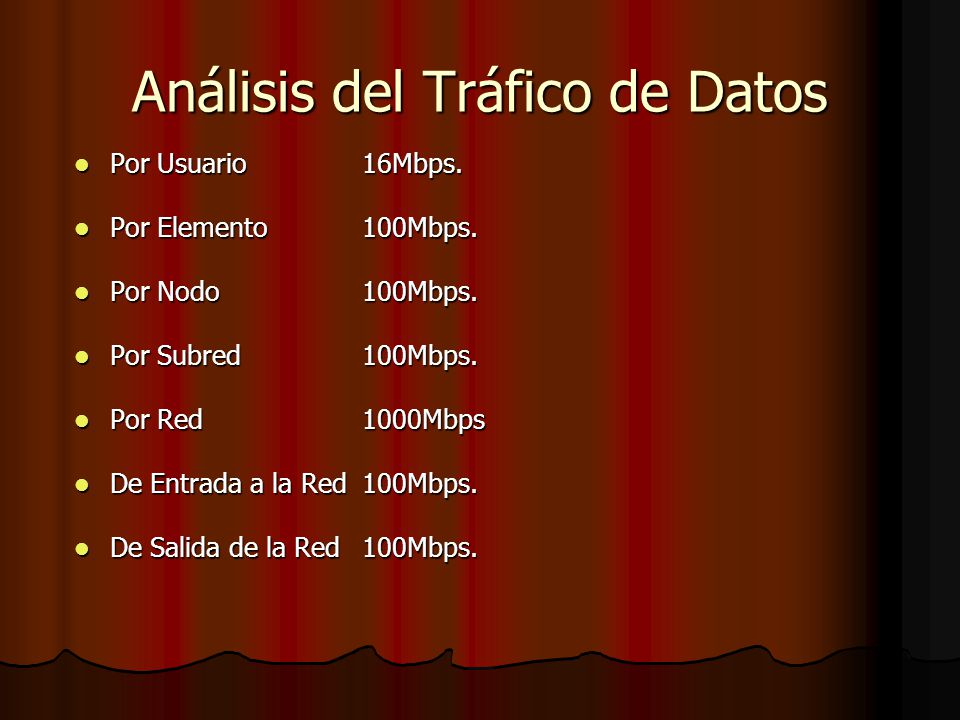

14 Análisis del Tráfico de Datos Por Usuario16Mbps. Por Usuario16Mbps. Por Elemento100Mbps. Por Elemento100Mbps. Por Nodo100Mbps. Por Nodo100Mbps. Por Subred100Mbps. Por Subred100Mbps. Por Red1000Mbps Por Red1000Mbps De Entrada a la Red100Mbps. De Entrada a la Red100Mbps. De Salida de la Red100Mbps. De Salida de la Red100Mbps.

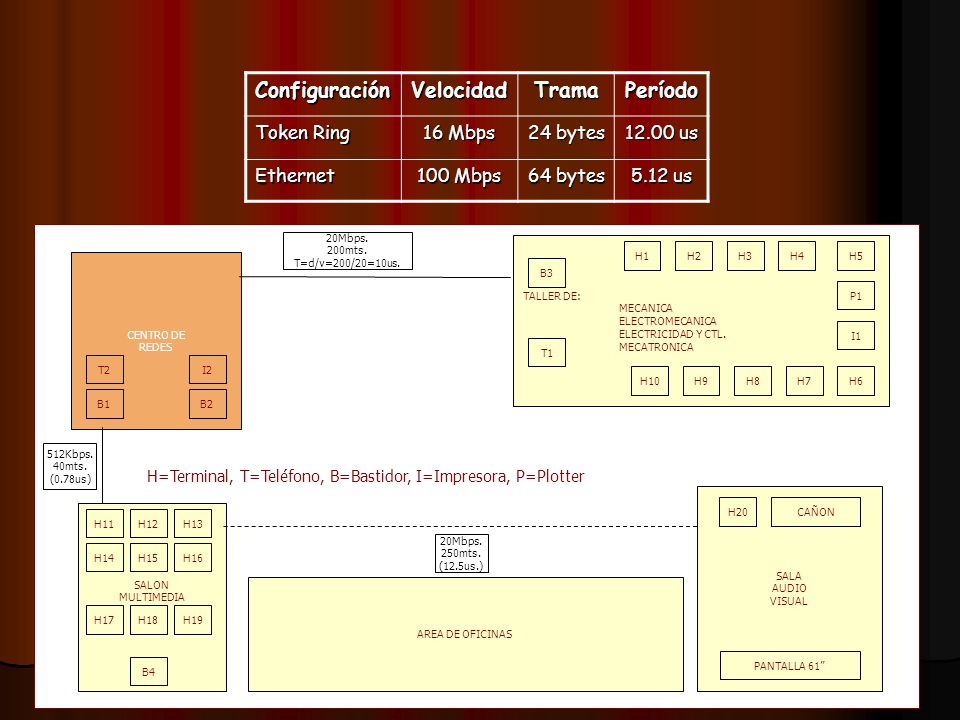

15 ConfiguraciónVelocidadTramaPeríodo Token Ring 16 Mbps 24 bytes 12.00 us Ethernet 100 Mbps 64 bytes 5.12 us TALLER DE: MECANICA ELECTROMECANICA ELECTRICIDAD Y CTL. MECATRONICA SALA AUDIO VISUAL SALON MULTIMEDIA AREA DE OFICINAS H1H2H3H4H5 H6H7H8H9H10 T1 B3 P1 I1 B4 H19H18H17 H16H15H14 H13H12H11 PANTALLA 61” H20CAÑON CENTRO DE REDES B1B2 H=Terminal, T=Teléfono, B=Bastidor, I=Impresora, P=Plotter T2I2 20Mbps. 200mts. T=d/v=200/20=10us. 512Kbps. 40mts. (0.78us) 20Mbps. 250mts. (12.5us.)

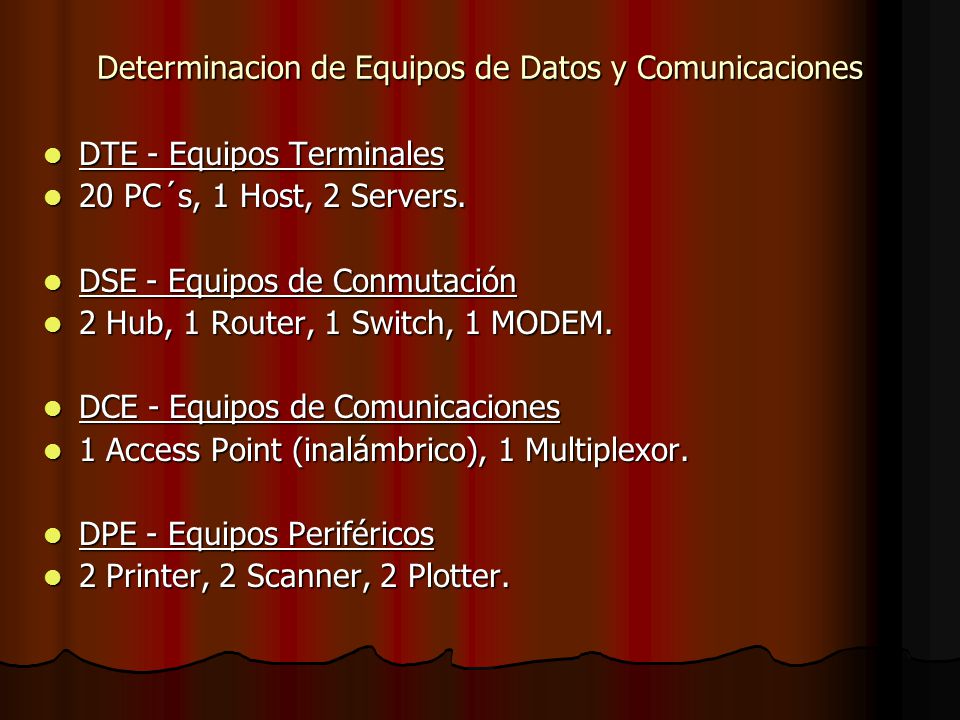

16 Determinacion de Equipos de Datos y Comunicaciones DTE - Equipos Terminales DTE - Equipos Terminales 20 PC´s, 1 Host, 2 Servers. 20 PC´s, 1 Host, 2 Servers. DSE - Equipos de Conmutación DSE - Equipos de Conmutación 2 Hub, 1 Router, 1 Switch, 1 MODEM. 2 Hub, 1 Router, 1 Switch, 1 MODEM. DCE - Equipos de Comunicaciones DCE - Equipos de Comunicaciones 1 Access Point (inalámbrico), 1 Multiplexor. 1 Access Point (inalámbrico), 1 Multiplexor. DPE - Equipos Periféricos DPE - Equipos Periféricos 2 Printer, 2 Scanner, 2 Plotter. 2 Printer, 2 Scanner, 2 Plotter.

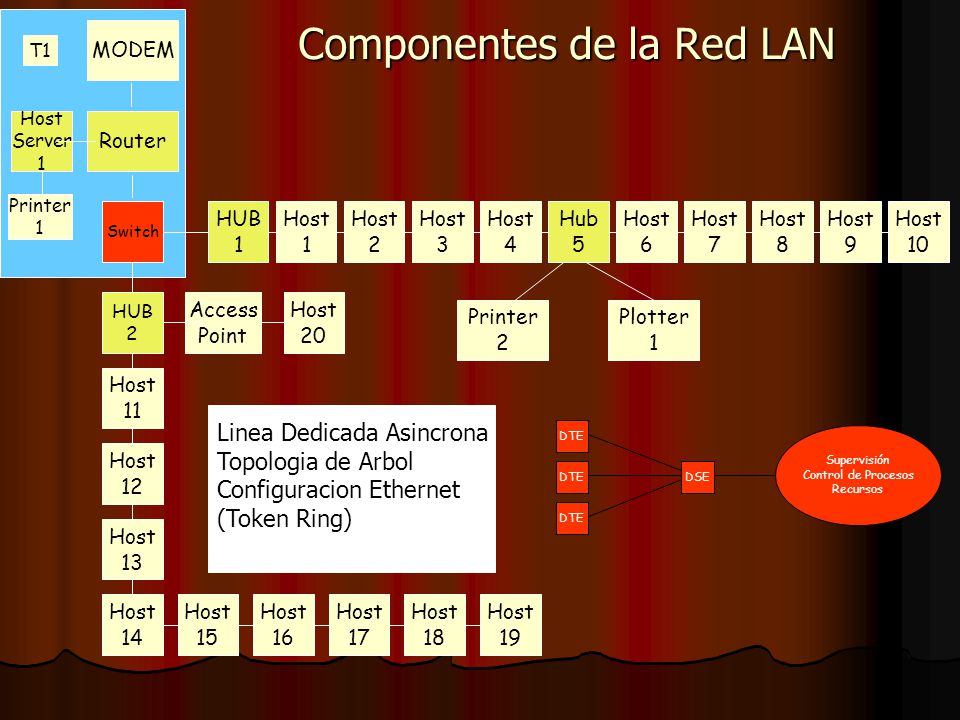

17 Plotter 1 Printer 2 Host Server 1 HUB 2 Host 4 Switch Host 1 Host 2 Host 3 Access Point Router HUB 1 MODEM Printer 1 DTE DSE DTE Supervisión Control de Procesos Recursos Host 9 Host 6 Host 7 Host 8 Hub 5 Host 10 Host 11 Host 12 Host 17 Host 16 Host 15 Host 14 Host 13 Host 20 Host 18 Host 19 T1 Componentes de la Red LAN Linea Dedicada Asincrona Topologia de Arbol Configuracion Ethernet (Token Ring)

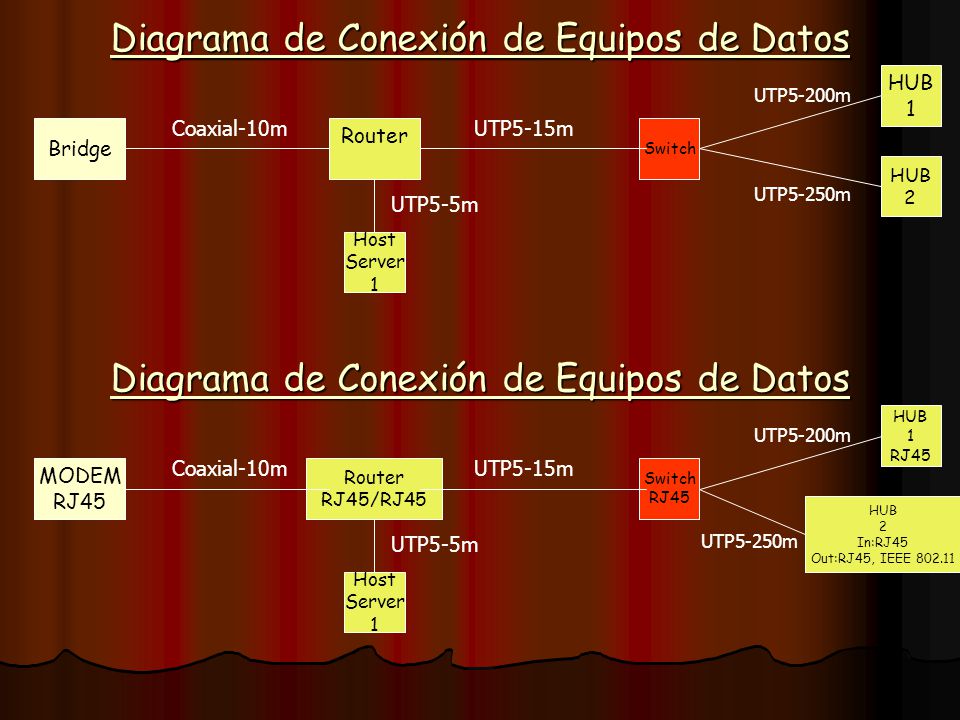

18 Diagrama de Conexión de Equipos de Datos Host Server 1 HUB 2 Switch Router HUB 1 Bridge Coaxial-10mUTP5-15m UTP5-5m UTP5-200m UTP5-250m Diagrama de Conexión de Equipos de Datos Host Server 1 HUB 2 In:RJ45 Out:RJ45, IEEE 802.11 Switch RJ45 Router RJ45/RJ45 HUB 1 RJ45 MODEM RJ45 Coaxial-10mUTP5-15m UTP5-5m UTP5-200m UTP5-250m
