GUÍA DE PROYECTOS ARQUITECTÓNICOS

Presentación del tema: "GUÍA DE PROYECTOS ARQUITECTÓNICOS"— Transcripción de la presentación:

1 GUÍA DE PROYECTOS ARQUITECTÓNICOS

2 Proyectar no equivale a imaginar únicamente
Proyectar no equivale a imaginar únicamente. Implica seguir una secuencia de trabajo y repetirla una y otra vez hasta llegar a un resultado satisfactorio

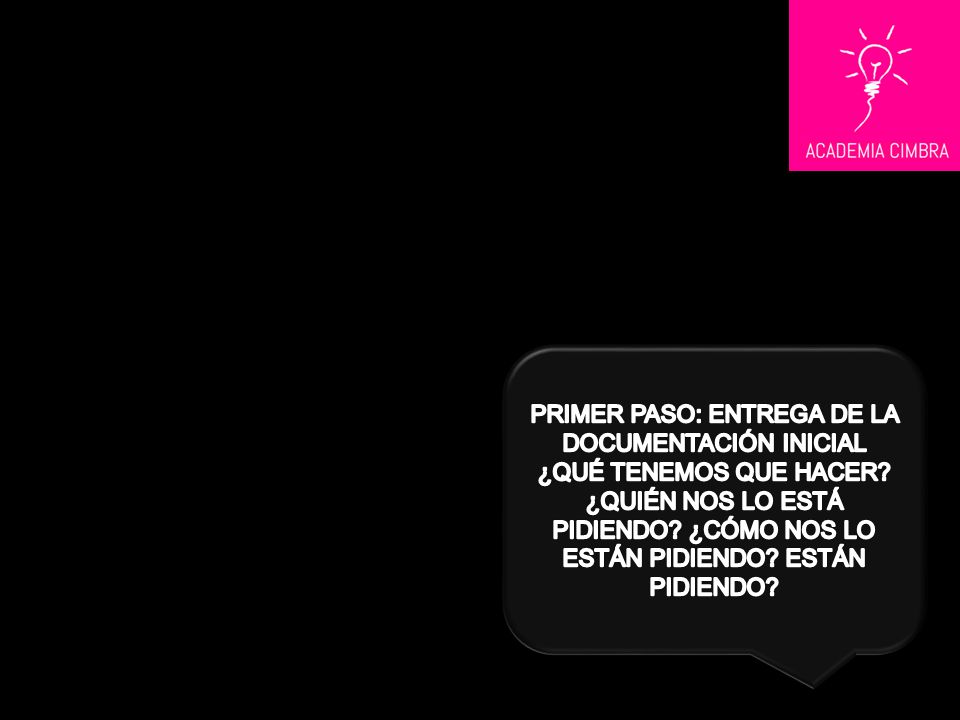

3 PRIMER PASO: ENTREGA DE LA DOCUMENTACIÓN INICIAL ¿QUÉ TENEMOS QUE HACER? ¿QUIÉN NOS LO ESTÁ PIDIENDO? ¿CÓMO NOS LO ESTÁN PIDIENDO? ESTÁN PIDIENDO?

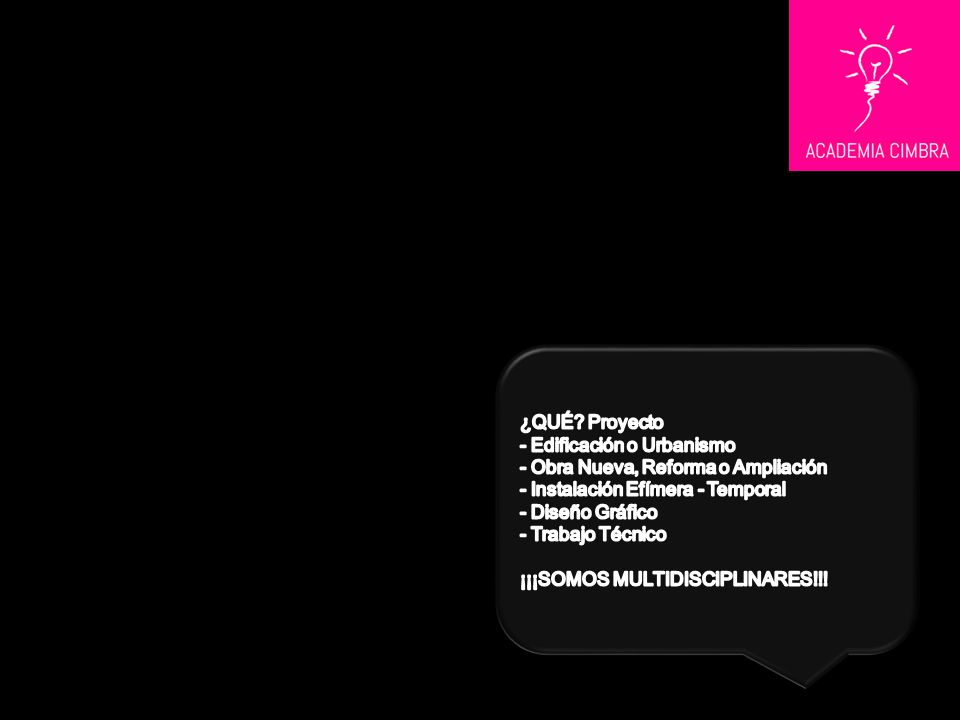

4 ¿QUÉ? Proyecto Edificación o Urbanismo Obra Nueva, Reforma o Ampliación Instalación Efímera - Temporal Diseño Gráfico Trabajo Técnico ¡¡¡SOMOS MULTIDISCIPLINARES!!!

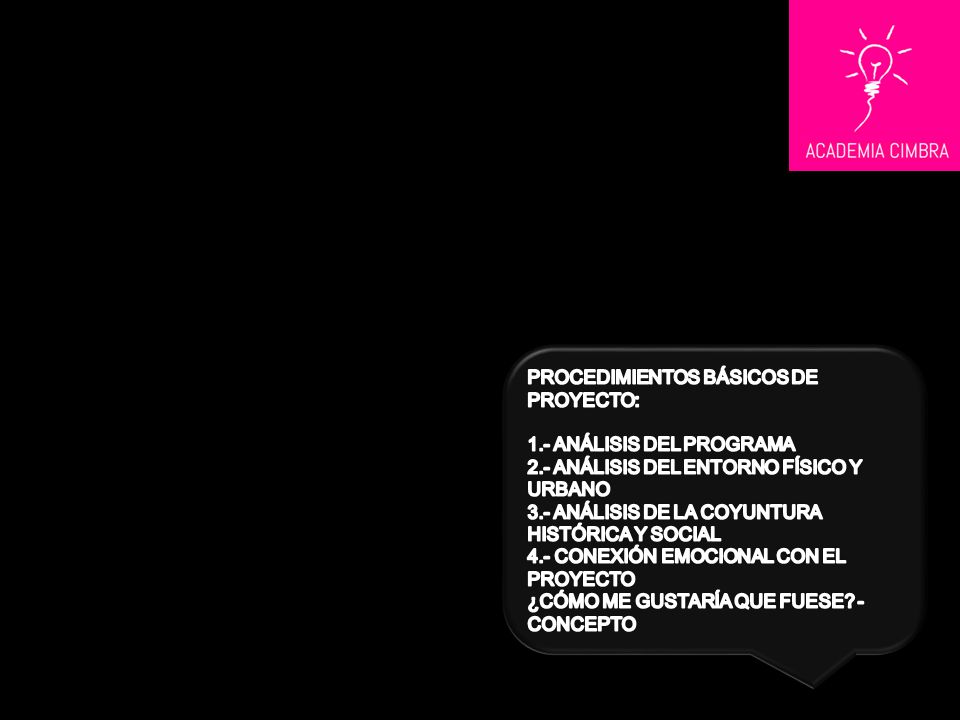

5 PROCEDIMIENTOS BÁSICOS DE PROYECTO:
1.- ANÁLISIS DEL PROGRAMA 2.- ANÁLISIS DEL ENTORNO FÍSICO Y URBANO 3.- ANÁLISIS DE LA COYUNTURA HISTÓRICA Y SOCIAL 4.- CONEXIÓN EMOCIONAL CON EL PROYECTO ¿CÓMO ME GUSTARÍA QUE FUESE? - CONCEPTO

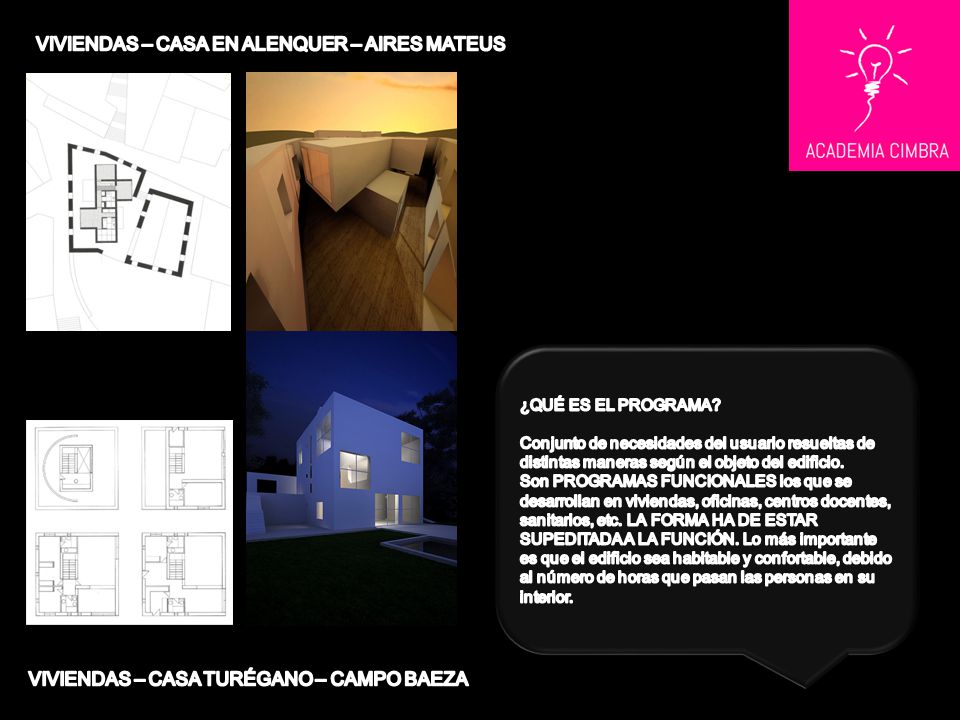

6 VIVIENDAS – CASA EN ALENQUER – AIRES MATEUS
¿QUÉ ES EL PROGRAMA? Conjunto de necesidades del usuario resueltas de distintas maneras según el objeto del edificio. Son PROGRAMAS FUNCIONALES los que se desarrollan en viviendas, oficinas, centros docentes, sanitarios, etc. LA FORMA HA DE ESTAR SUPEDITADA A LA FUNCIÓN. Lo más importante es que el edificio sea habitable y confortable, debido al número de horas que pasan las personas en su interior. VIVIENDAS – CASA TURÉGANO – CAMPO BAEZA

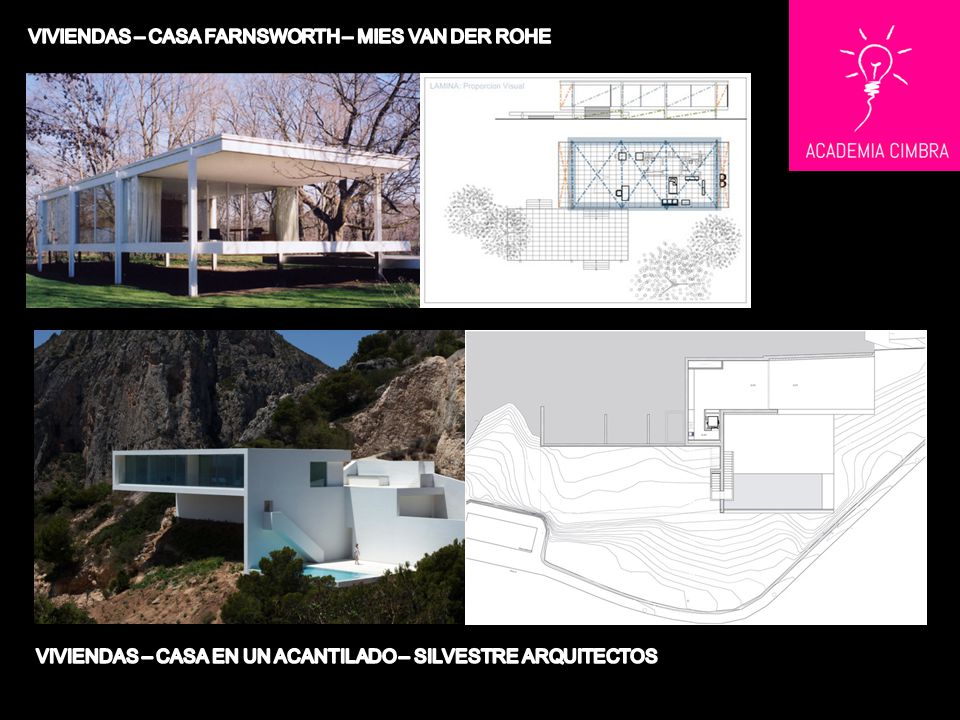

7 VIVIENDAS – CASA FARNSWORTH – MIES VAN DER ROHE
VIVIENDAS – CASA EN UN ACANTILADO – SILVESTRE ARQUITECTOS

8 EN LA DISTRIBUCIÓN DE UN PROGRAMA

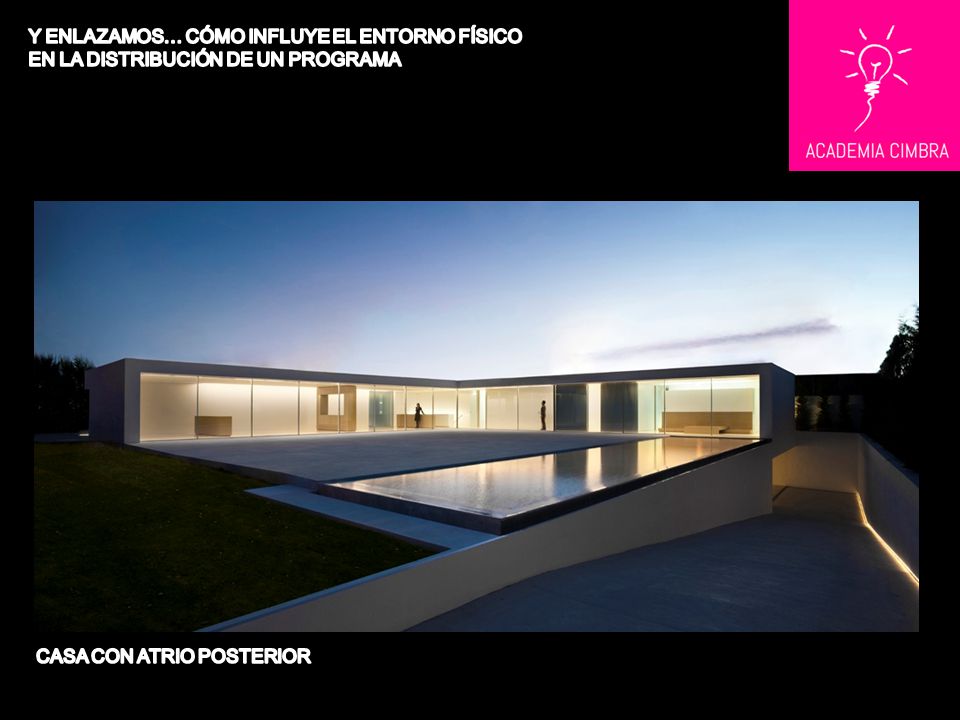

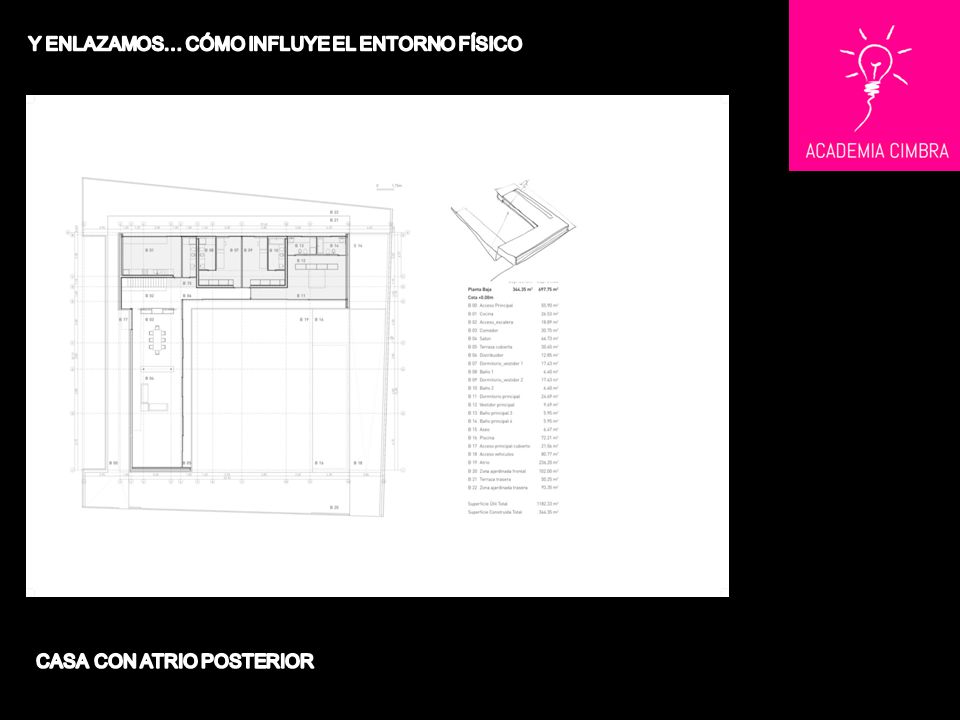

Y ENLAZAMOS… CÓMO INFLUYE EL ENTORNO FÍSICO EN LA DISTRIBUCIÓN DE UN PROGRAMA CASA CON ATRIO POSTERIOR

9 Y ENLAZAMOS… CÓMO INFLUYE EL ENTORNO FÍSICO
EN LA DISTRIBUCIÓN DE UN PROGRAMA CASA CON ATRIO POSTERIOR

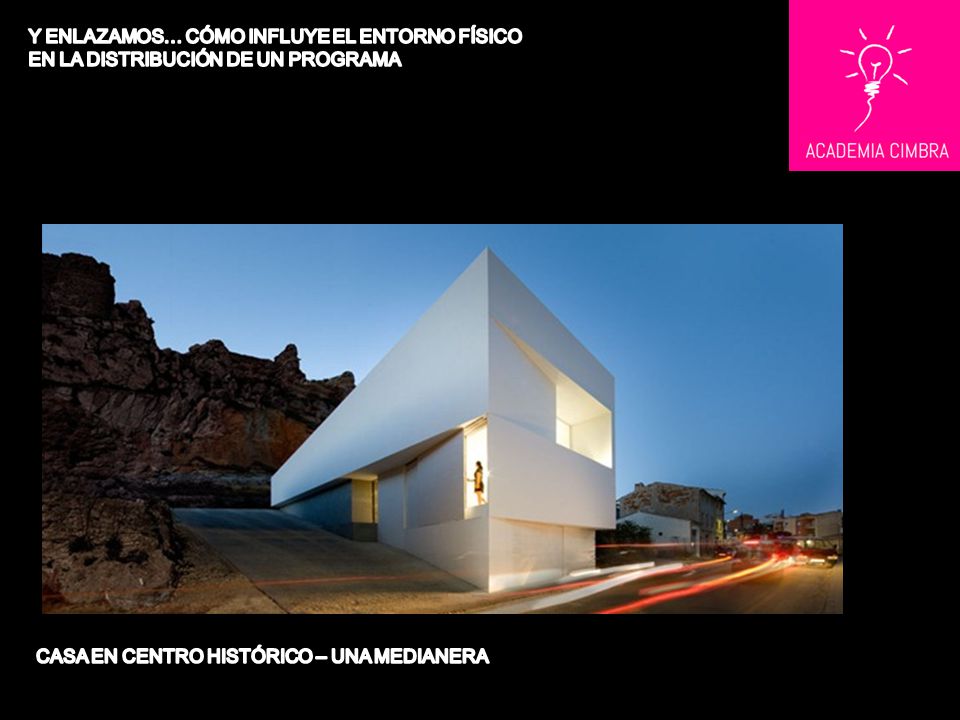

10 Y ENLAZAMOS… CÓMO INFLUYE EL ENTORNO FÍSICO
EN LA DISTRIBUCIÓN DE UN PROGRAMA CASA EN CENTRO HISTÓRICO – UNA MEDIANERA

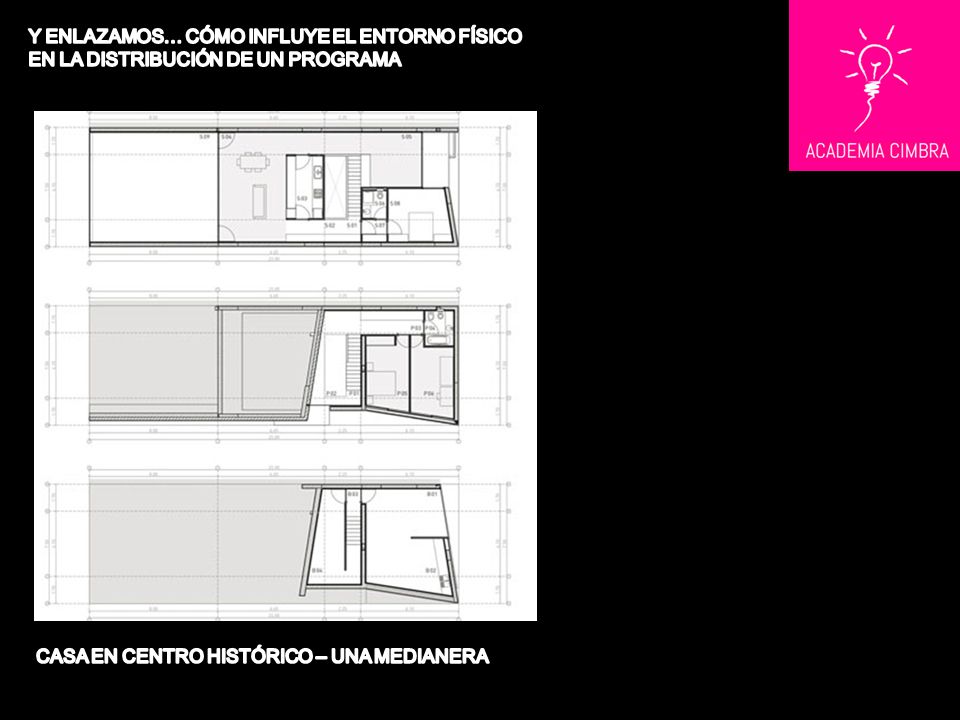

11 Y ENLAZAMOS… CÓMO INFLUYE EL ENTORNO FÍSICO
EN LA DISTRIBUCIÓN DE UN PROGRAMA CASA EN CENTRO HISTÓRICO – UNA MEDIANERA

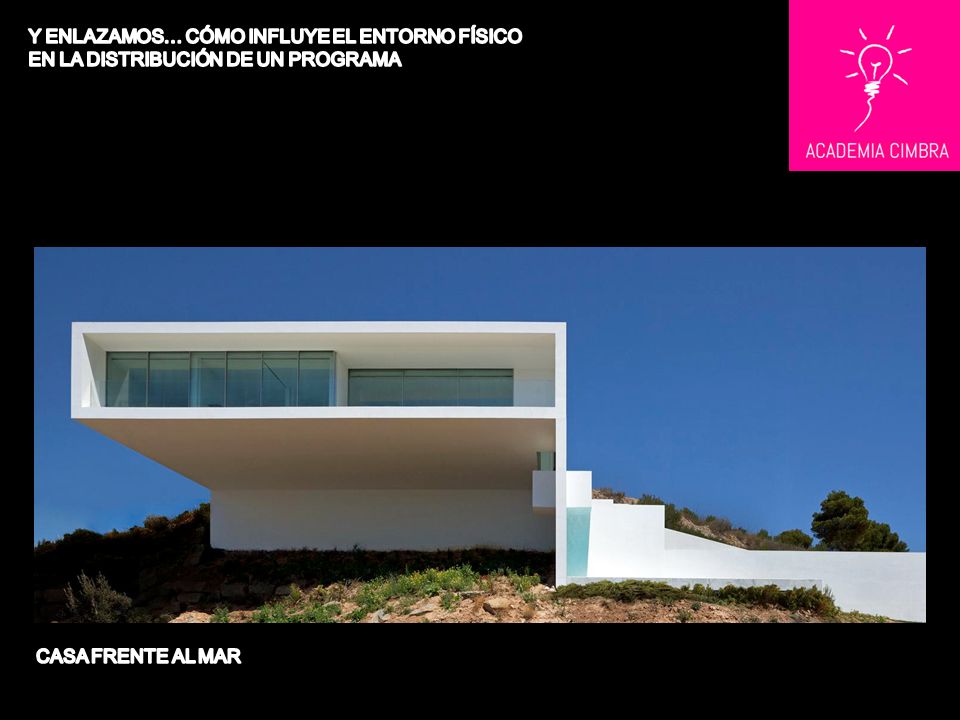

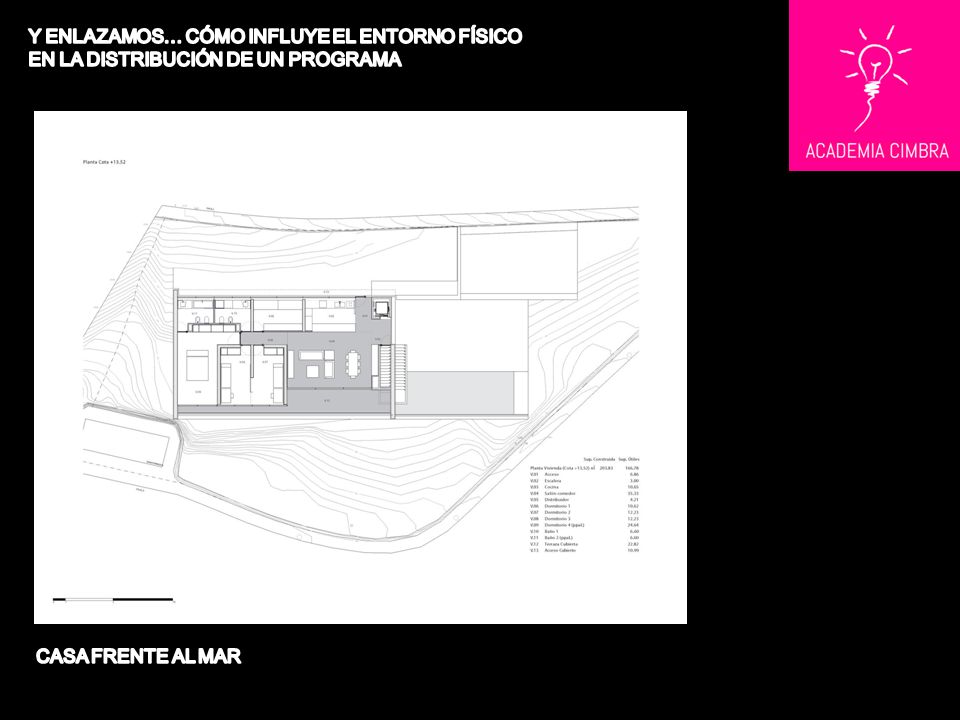

12 Y ENLAZAMOS… CÓMO INFLUYE EL ENTORNO FÍSICO
EN LA DISTRIBUCIÓN DE UN PROGRAMA CASA FRENTE AL MAR

13 Y ENLAZAMOS… CÓMO INFLUYE EL ENTORNO FÍSICO
EN LA DISTRIBUCIÓN DE UN PROGRAMA CASA FRENTE AL MAR

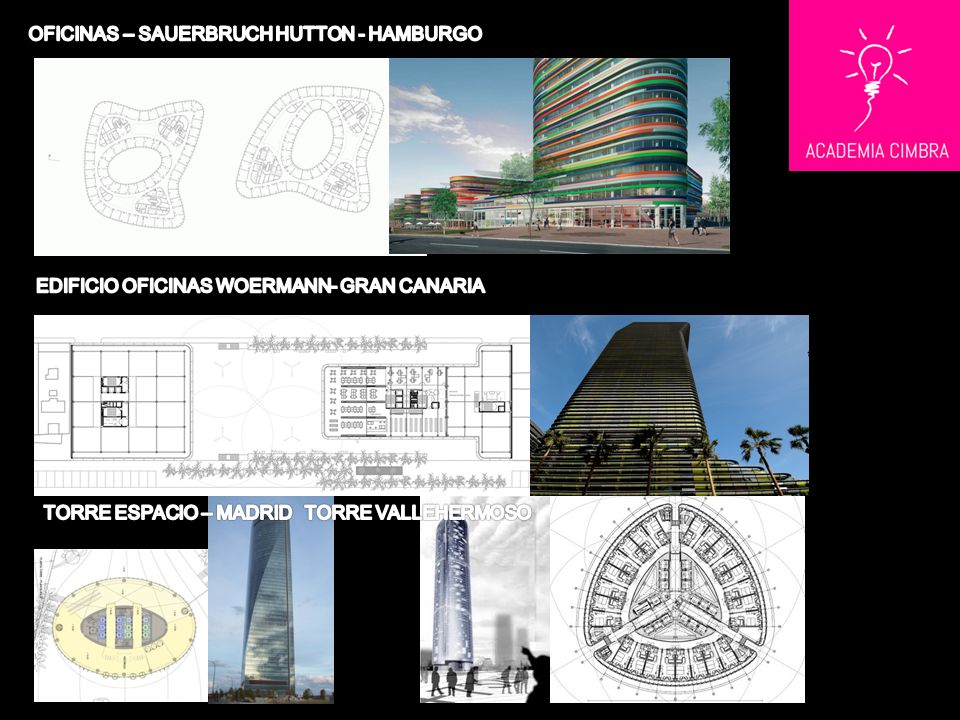

14 OFICINAS – SAUERBRUCH HUTTON - HAMBURGO
EDIFICIO OFICINAS WOERMANN- GRAN CANARIA TORRE ESPACIO – MADRID TORRE VALLEHERMOSO

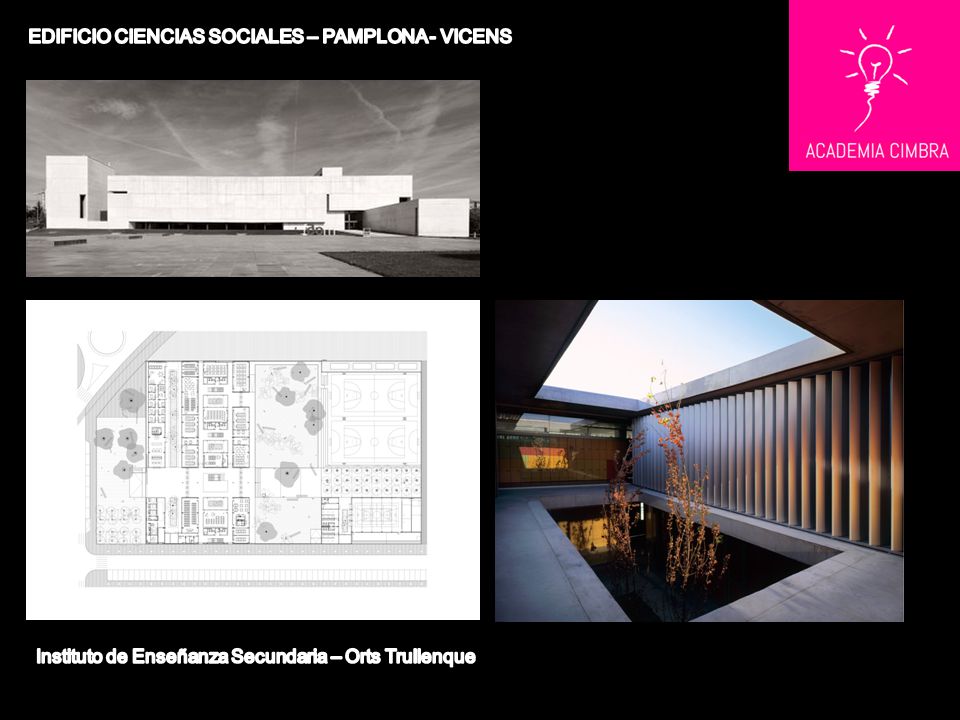

15 EDIFICIO CIENCIAS SOCIALES – PAMPLONA - VICENS
Instituto de Enseñanza Secundaria – Orts Trullenque

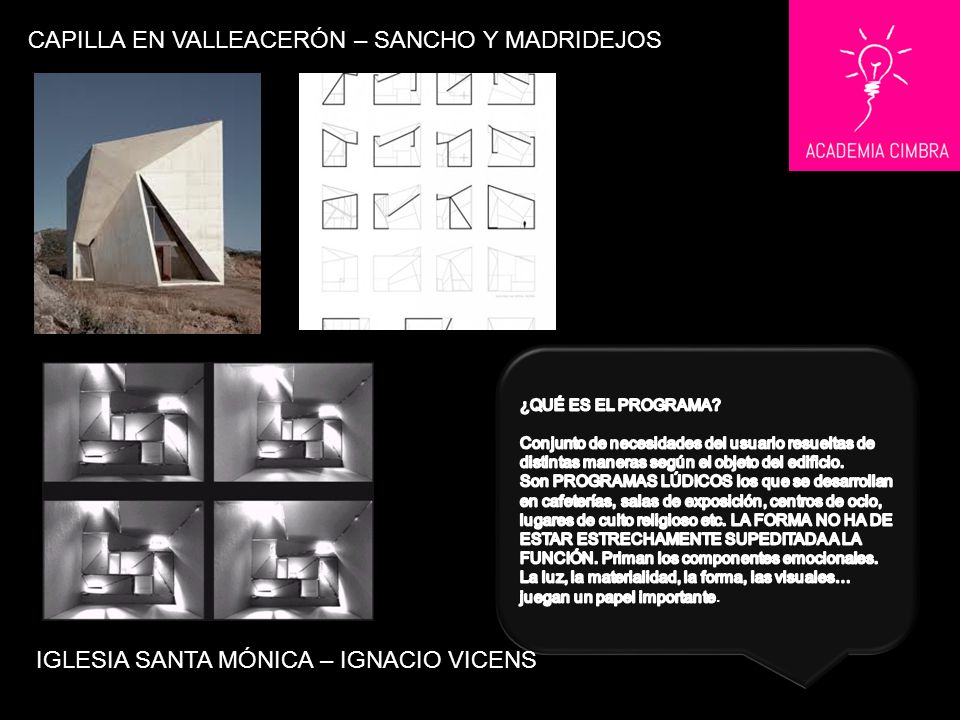

16 CAPILLA EN VALLEACERÓN – SANCHO Y MADRIDEJOS
¿QUÉ ES EL PROGRAMA? Conjunto de necesidades del usuario resueltas de distintas maneras según el objeto del edificio. Son PROGRAMAS LÚDICOS los que se desarrollan en cafeterías, salas de exposición, centros de ocio, lugares de culto religioso etc. LA FORMA NO HA DE ESTAR ESTRECHAMENTE SUPEDITADA A LA FUNCIÓN. Priman los componentes emocionales. La luz, la materialidad, la forma, las visuales… juegan un papel importante. IGLESIA SANTA MÓNICA – IGNACIO VICENS

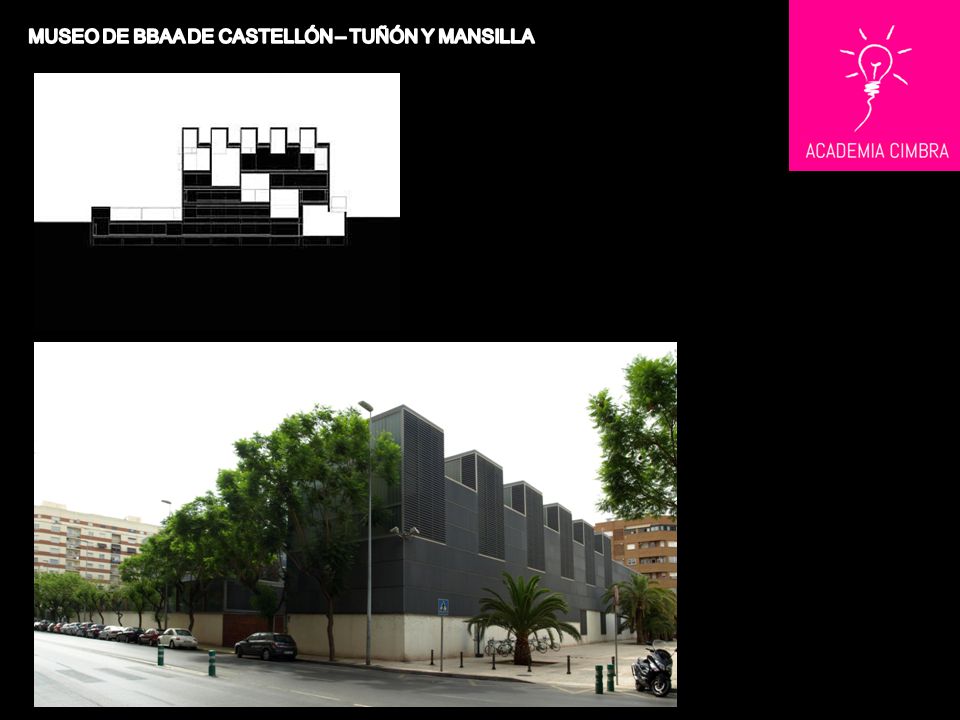

17 MUSEO DE BBAA DE CASTELLÓN – TUÑÓN Y MANSILLA

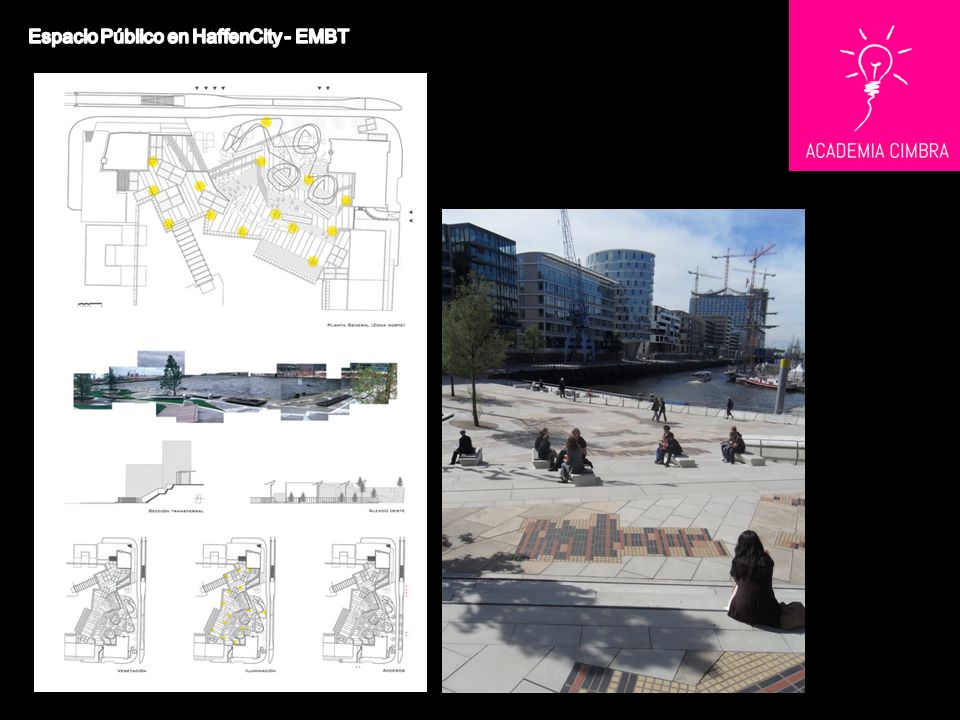

18 Espacio Público en HaffenCity - EMBT

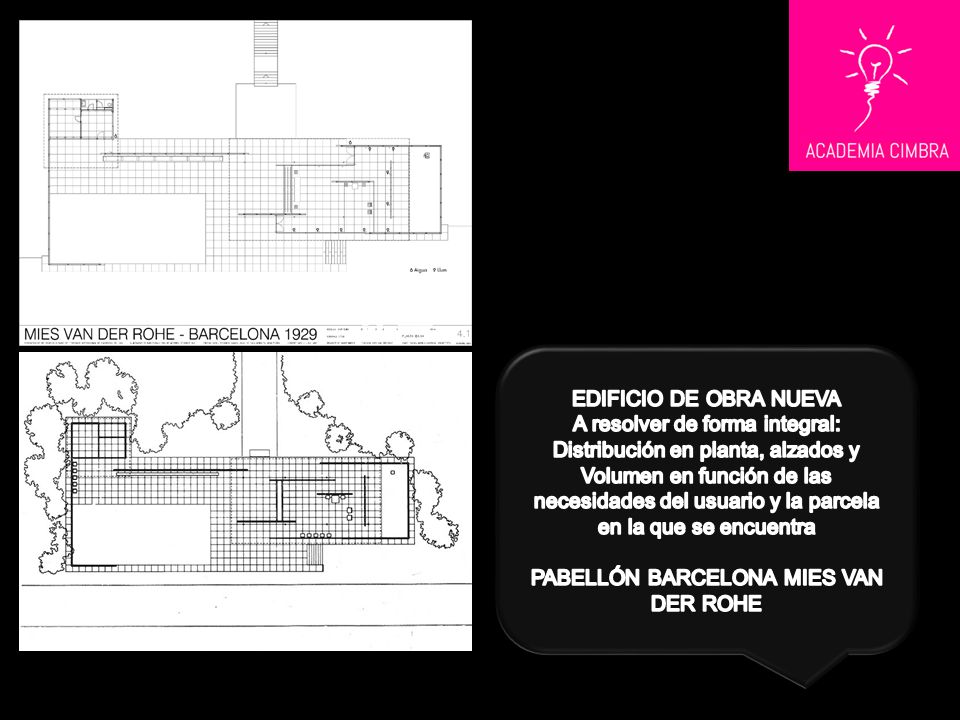

19 PABELLÓN BARCELONA MIES VAN DER ROHE

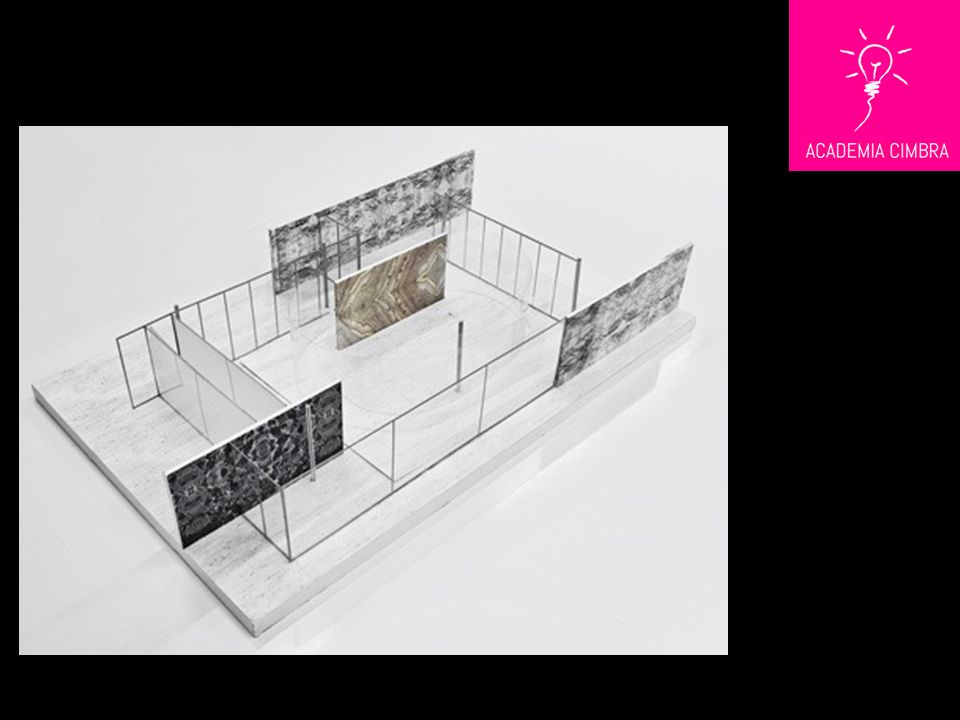

EDIFICIO DE OBRA NUEVA A resolver de forma integral: Distribución en planta, alzados y Volumen en función de las necesidades del usuario y la parcela en la que se encuentra PABELLÓN BARCELONA MIES VAN DER ROHE

20

21 Estructura Singular Contemporánea Apertura de Planta Baja

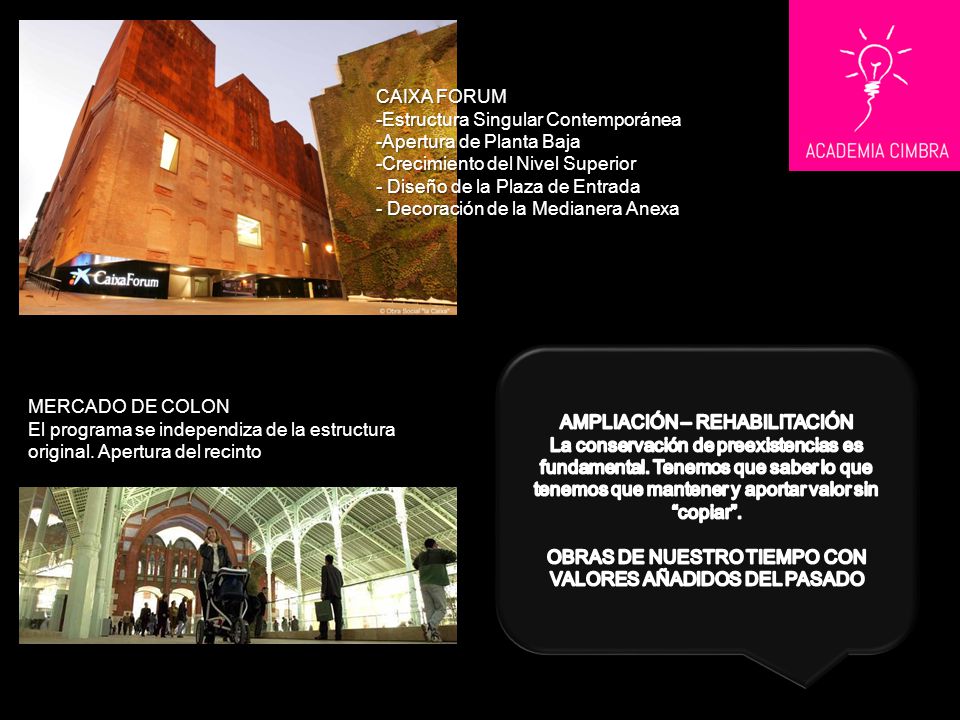

CAIXA FORUM Estructura Singular Contemporánea Apertura de Planta Baja Crecimiento del Nivel Superior Diseño de la Plaza de Entrada Decoración de la Medianera Anexa AMPLIACIÓN – REHABILITACIÓN La conservación de preexistencias es fundamental. Tenemos que saber lo que tenemos que mantener y aportar valor sin “copiar”. OBRAS DE NUESTRO TIEMPO CON VALORES AÑADIDOS DEL PASADO MERCADO DE COLON El programa se independiza de la estructura original. Apertura del recinto

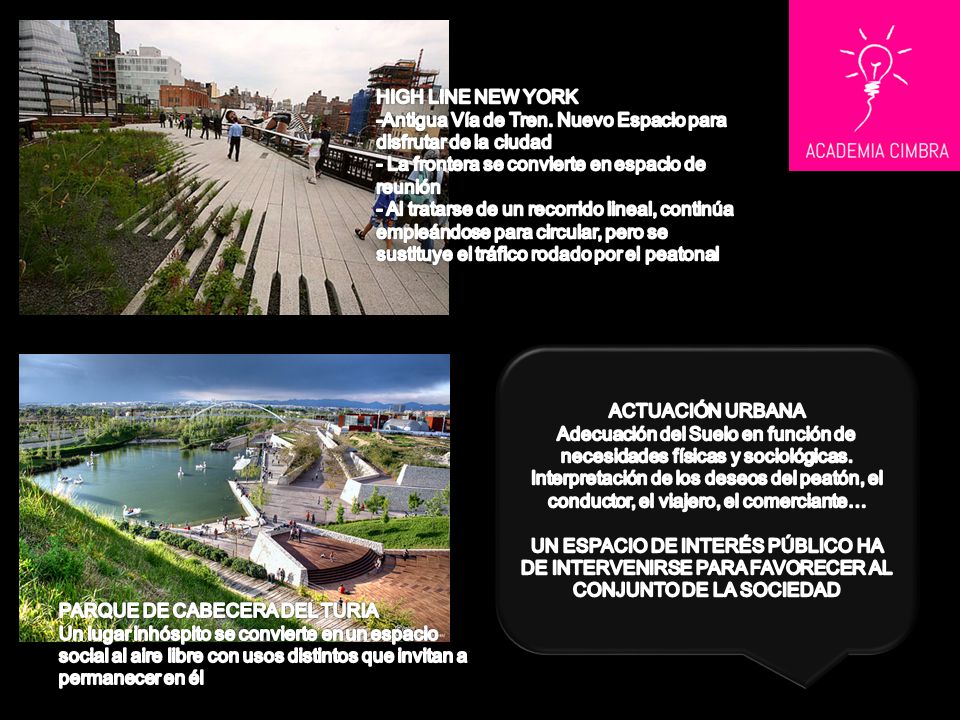

22 HIGH LINE NEW YORK Antigua Vía de Tren. Nuevo Espacio para disfrutar de la ciudad La frontera se convierte en espacio de reunión Al tratarse de un recorrido lineal, continúa empleándose para circular, pero se sustituye el tráfico rodado por el peatonal ACTUACIÓN URBANA Adecuación del Suelo en función de necesidades físicas y sociológicas. Interpretación de los deseos del peatón, el conductor, el viajero, el comerciante… UN ESPACIO DE INTERÉS PÚBLICO HA DE INTERVENIRSE PARA FAVORECER AL CONJUNTO DE LA SOCIEDAD PARQUE DE CABECERA DEL TURIA Un lugar inhóspito se convierte en un espacio social al aire libre con usos distintos que invitan a permanecer en él

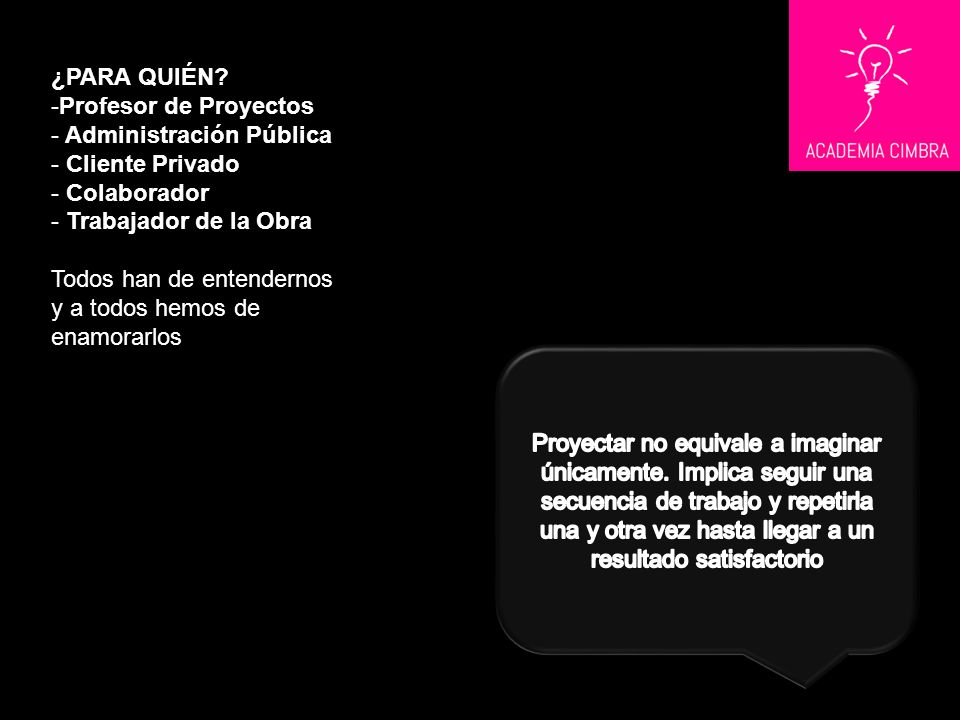

23 ¿PARA QUIÉN? Profesor de Proyectos Administración Pública Cliente Privado Colaborador Trabajador de la Obra Todos han de entendernos y a todos hemos de enamorarlos Proyectar no equivale a imaginar únicamente. Implica seguir una secuencia de trabajo y repetirla una y otra vez hasta llegar a un resultado satisfactorio

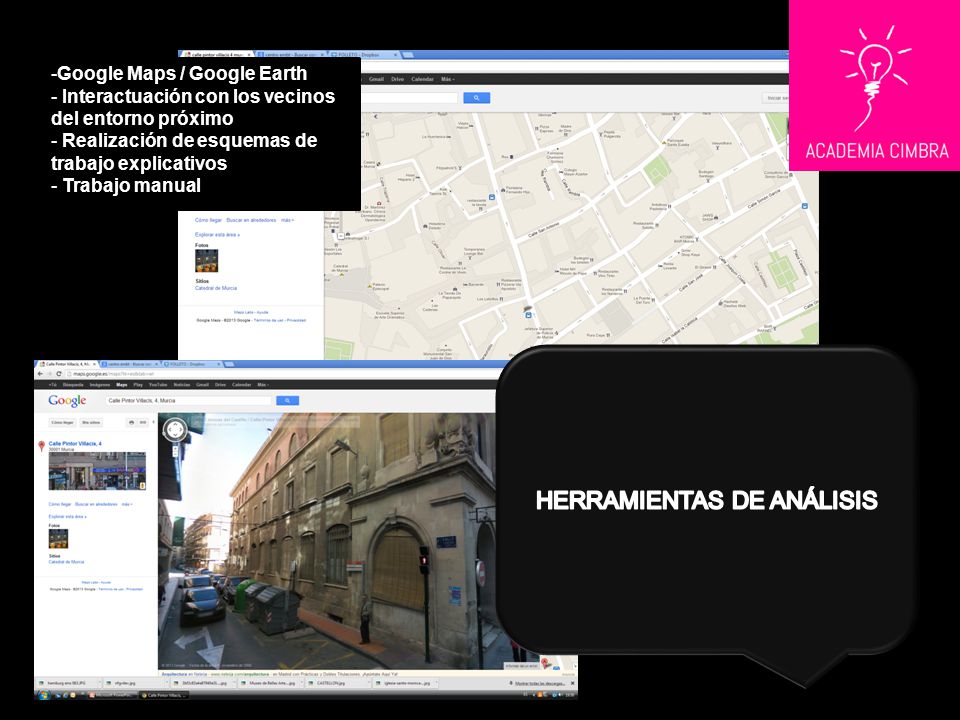

24 HERRAMIENTAS DE ANÁLISIS
Google Maps / Google Earth Interactuación con los vecinos del entorno próximo Realización de esquemas de trabajo explicativos Trabajo manual HERRAMIENTAS DE ANÁLISIS

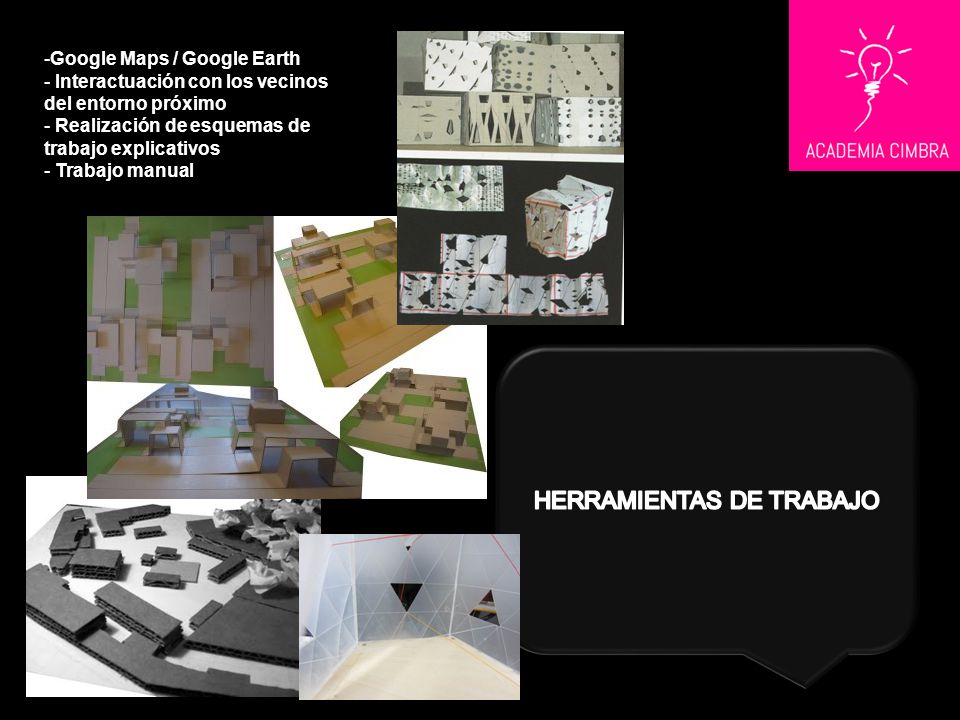

25 HERRAMIENTAS DE TRABAJO
Google Maps / Google Earth Interactuación con los vecinos del entorno próximo Realización de esquemas de trabajo explicativos Trabajo manual HERRAMIENTAS DE TRABAJO

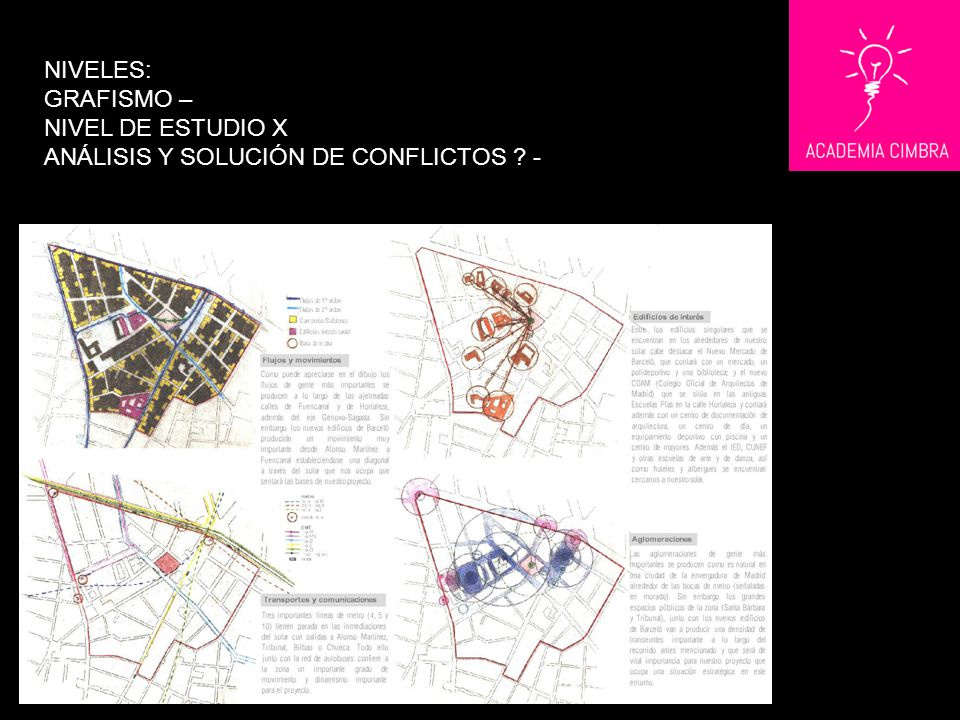

26 NIVELES: GRAFISMO – NIVEL DE ESTUDIO X ANÁLISIS Y SOLUCIÓN DE CONFLICTOS ? -

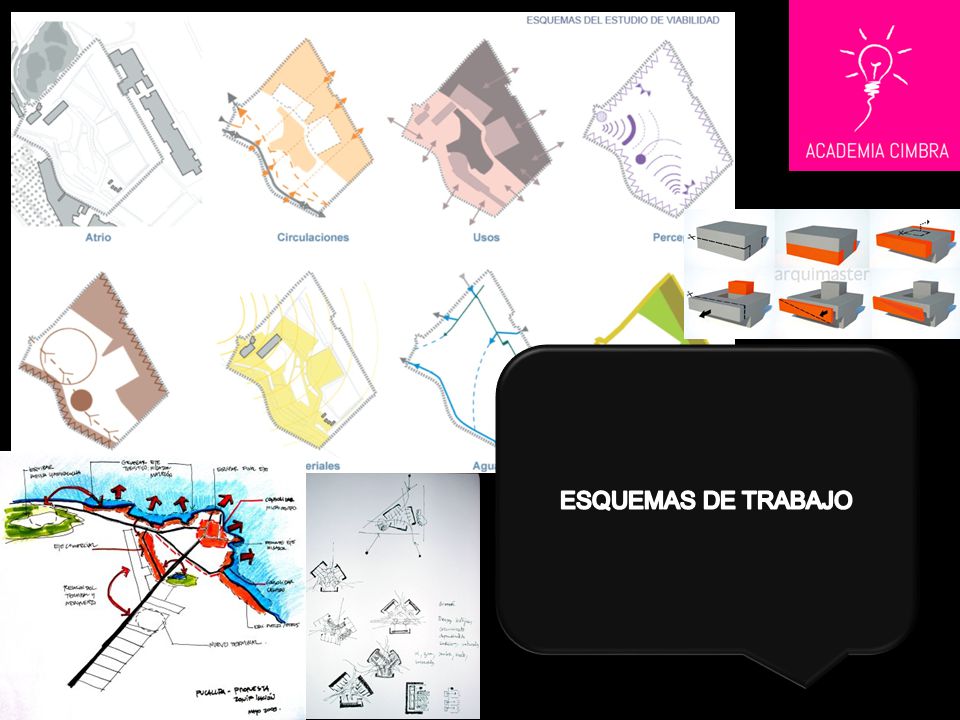

27 ESQUEMAS DE TRABAJO

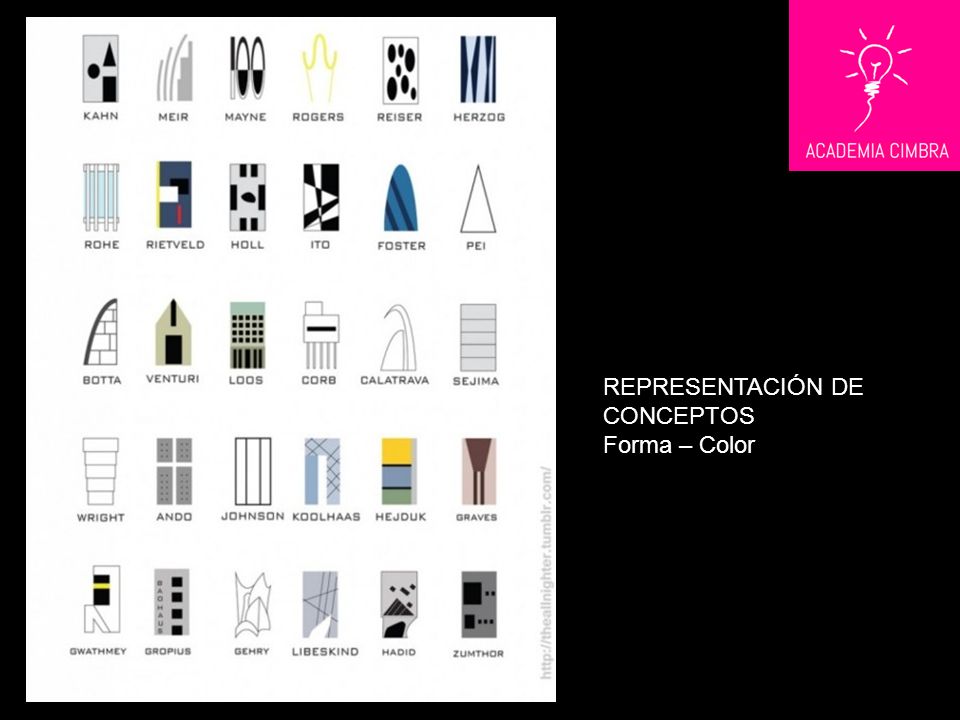

28 REPRESENTACIÓN DE CONCEPTOS
Forma – Color

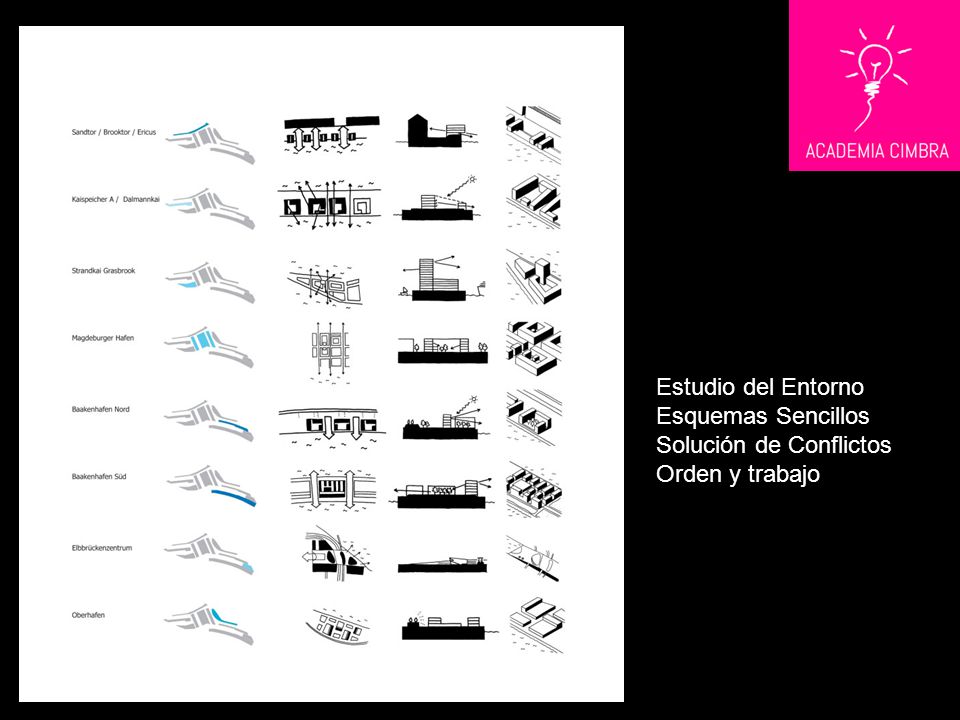

29 Estudio del Entorno Esquemas Sencillos Solución de Conflictos Orden y trabajo

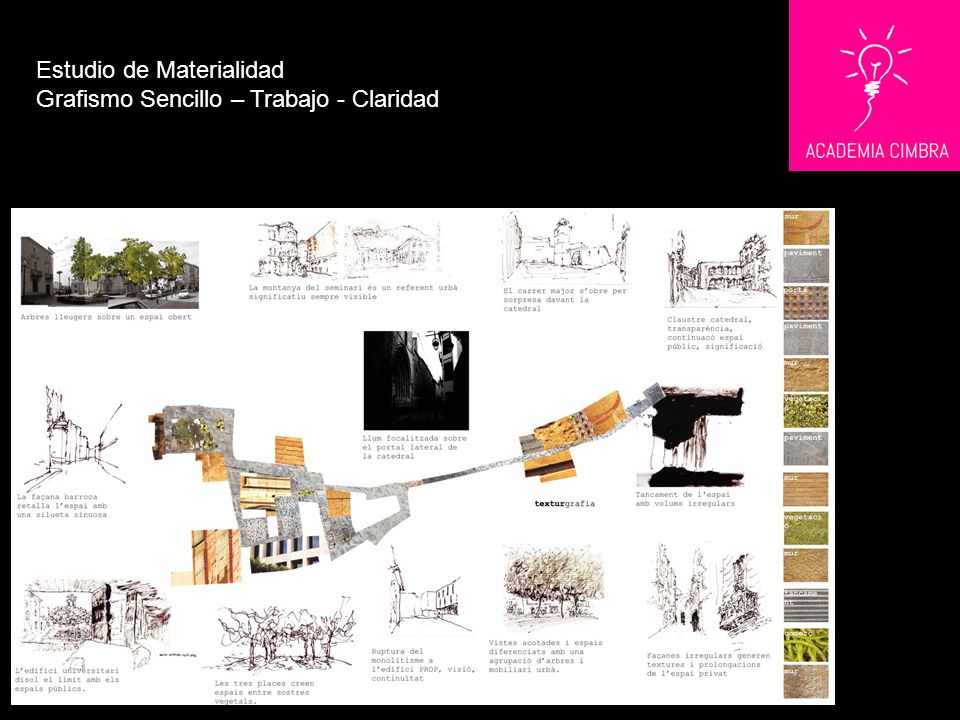

30 Estudio de Materialidad
Grafismo Sencillo – Trabajo - Claridad

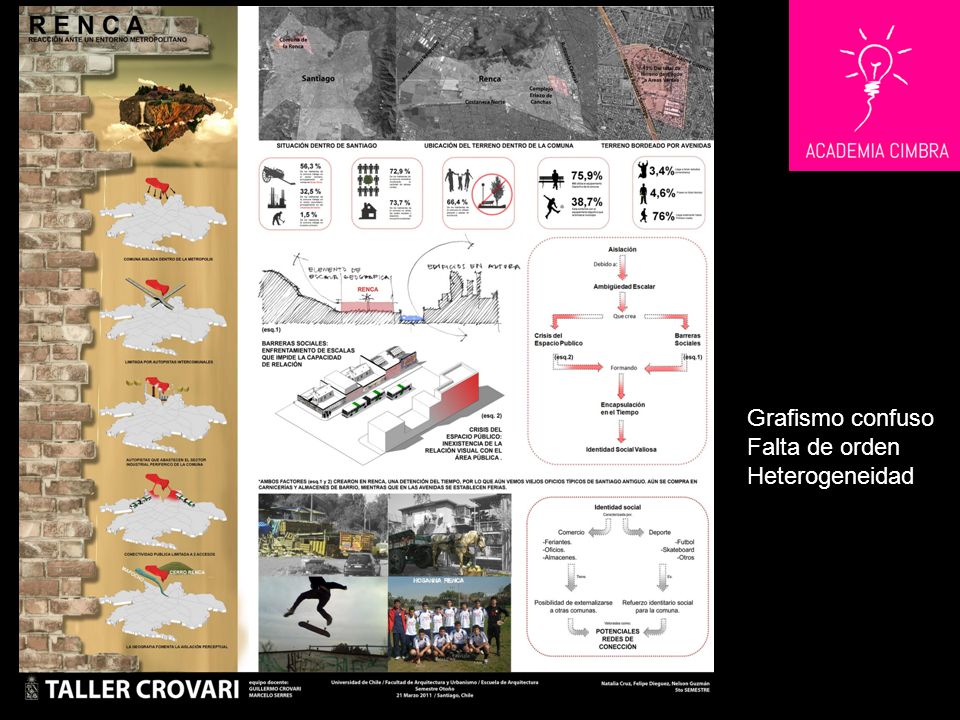

31 Grafismo confuso Falta de orden Heterogeneidad

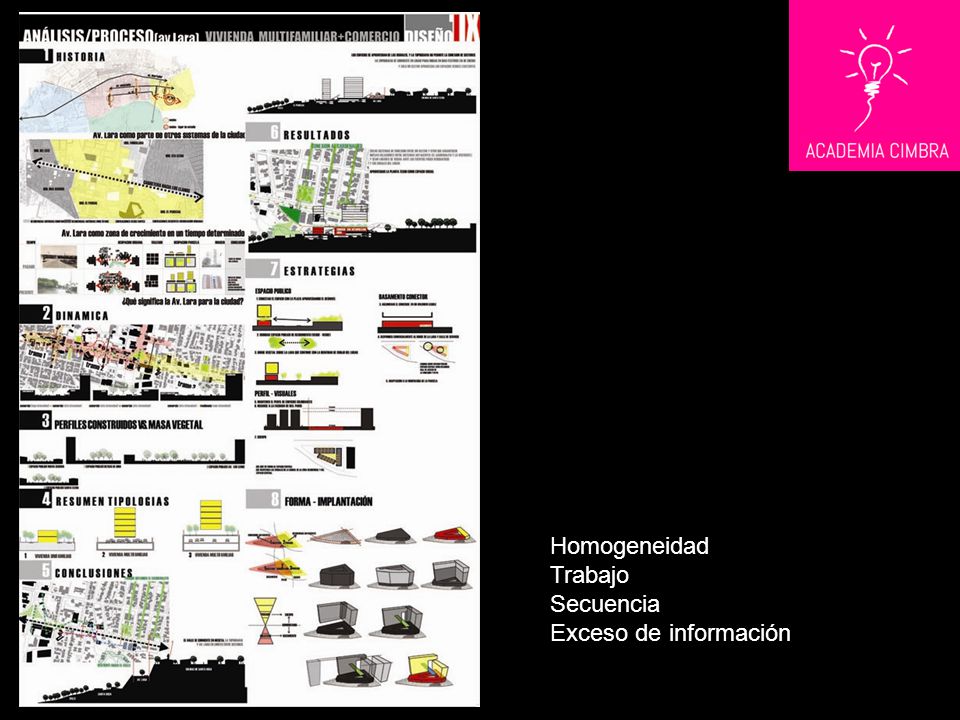

32 Homogeneidad Trabajo Secuencia Exceso de información

33 Nuevas Tecnologías: Apple, la nueva “biblia” Del Diseño Gráfico. Rotundidad Minimalismo Concreción

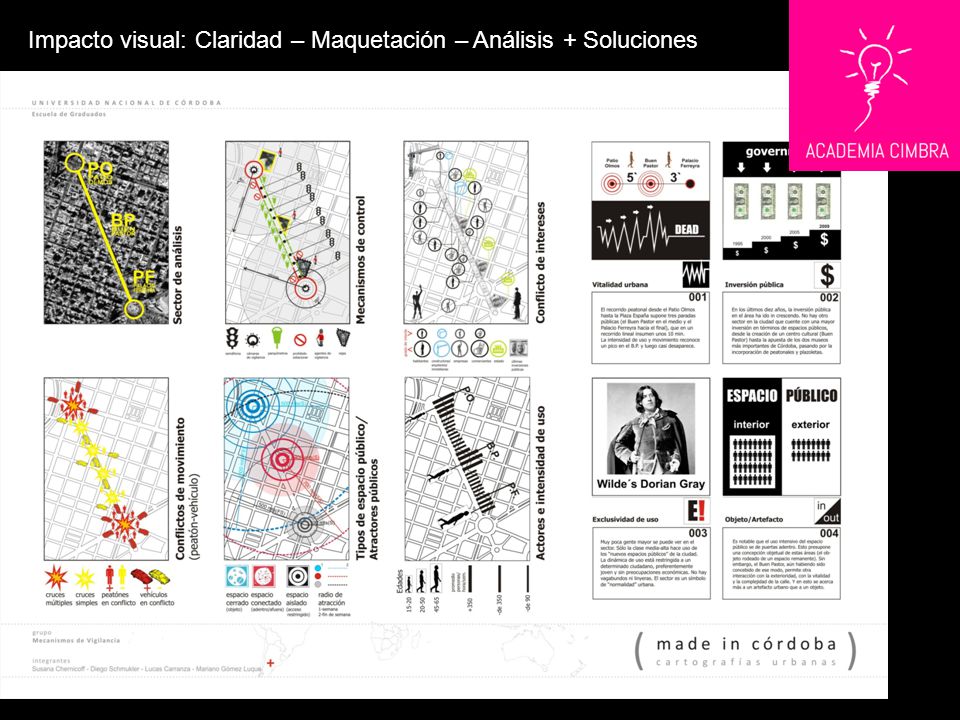

34 Impacto visual: Claridad – Maquetación – Análisis + Soluciones

35 El jardín de San Esteban. Explicaciones Rápidas.

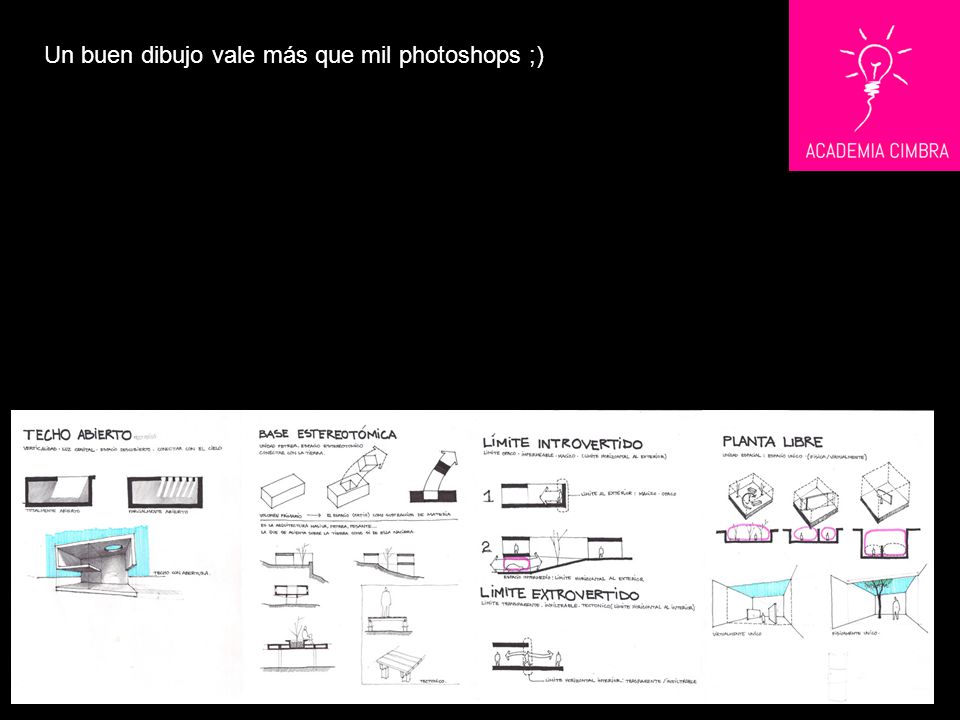

36 Un buen dibujo vale más que mil photoshops ;)

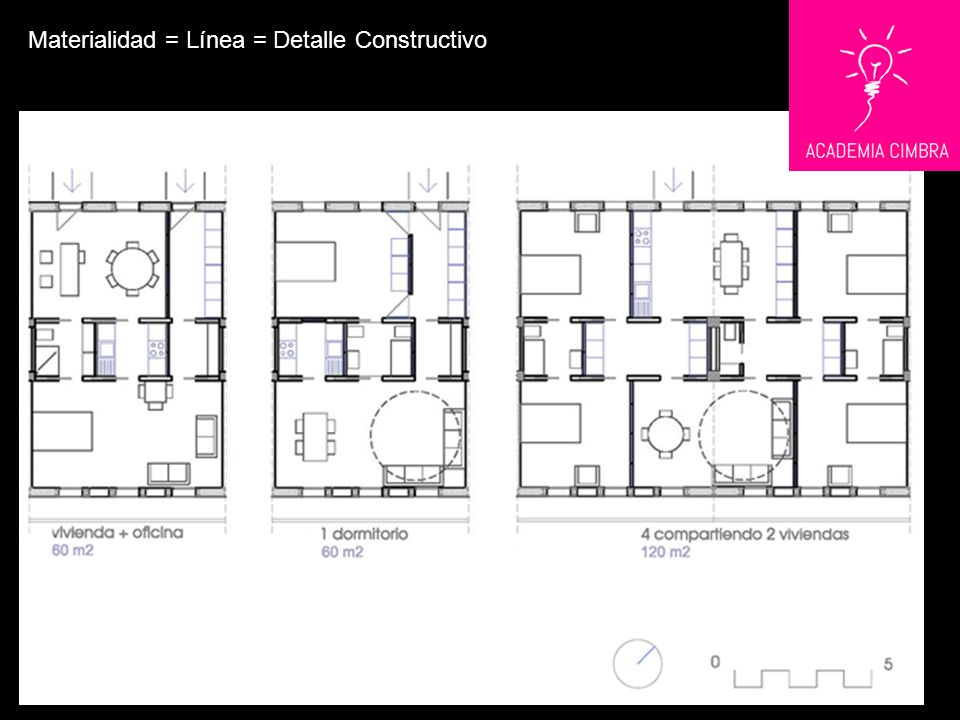

37 Materialidad = Línea = Detalle Constructivo

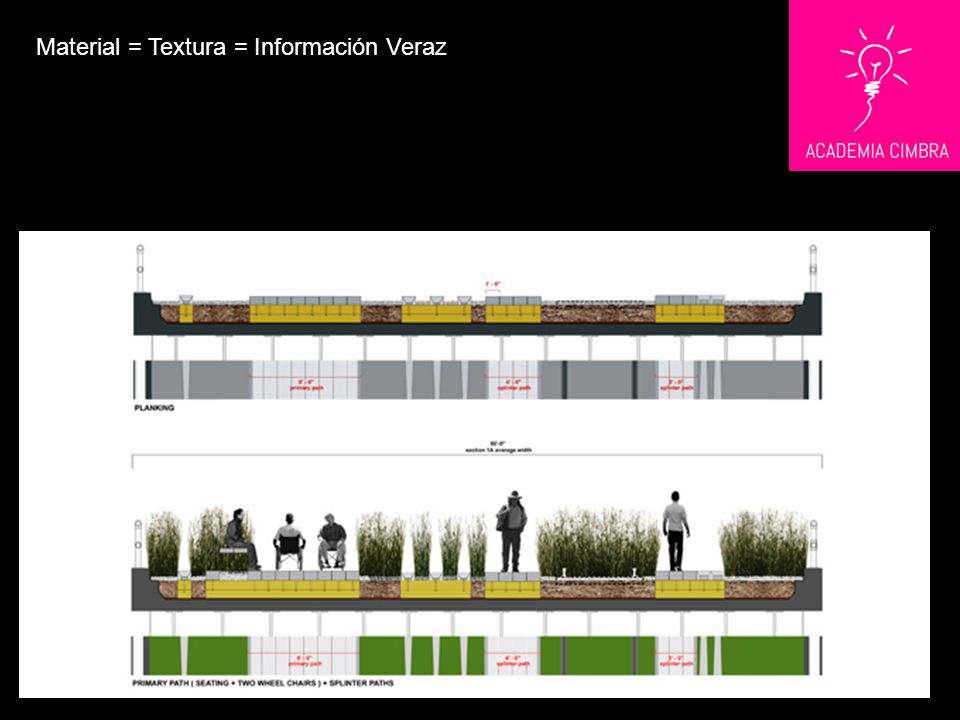

38 Material = Textura = Información Veraz

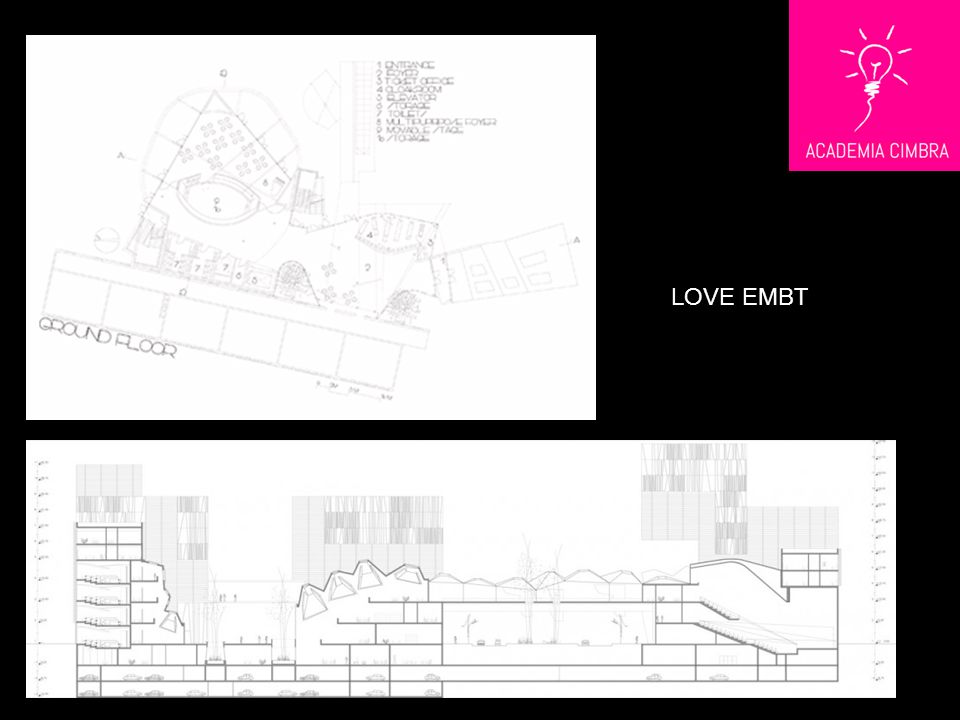

39 LOVE EMBT

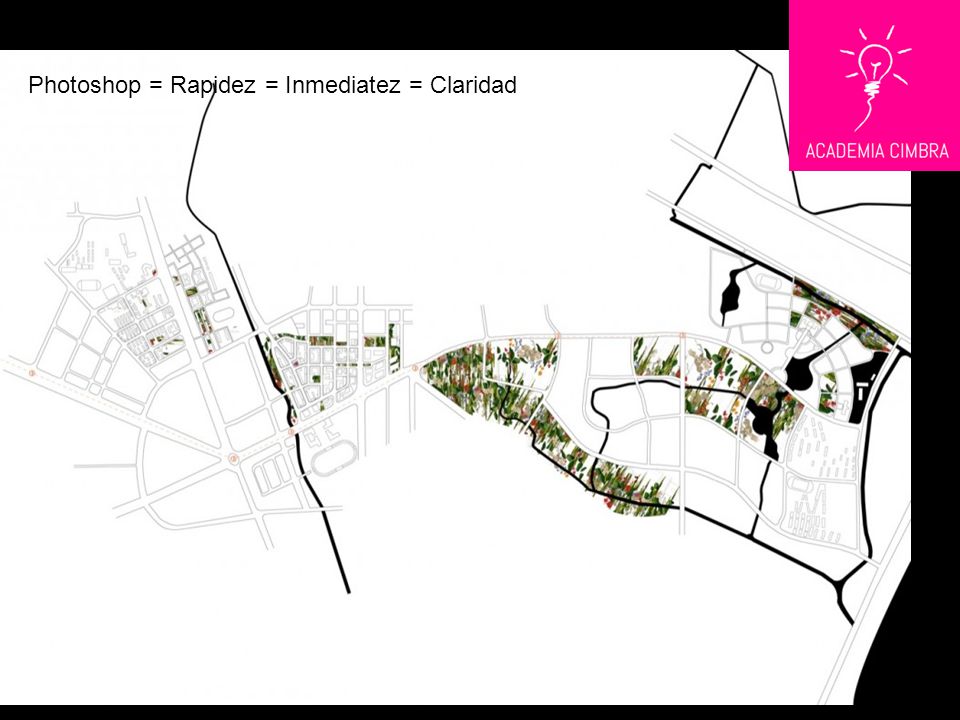

40 Photoshop = Rapidez = Inmediatez = Claridad

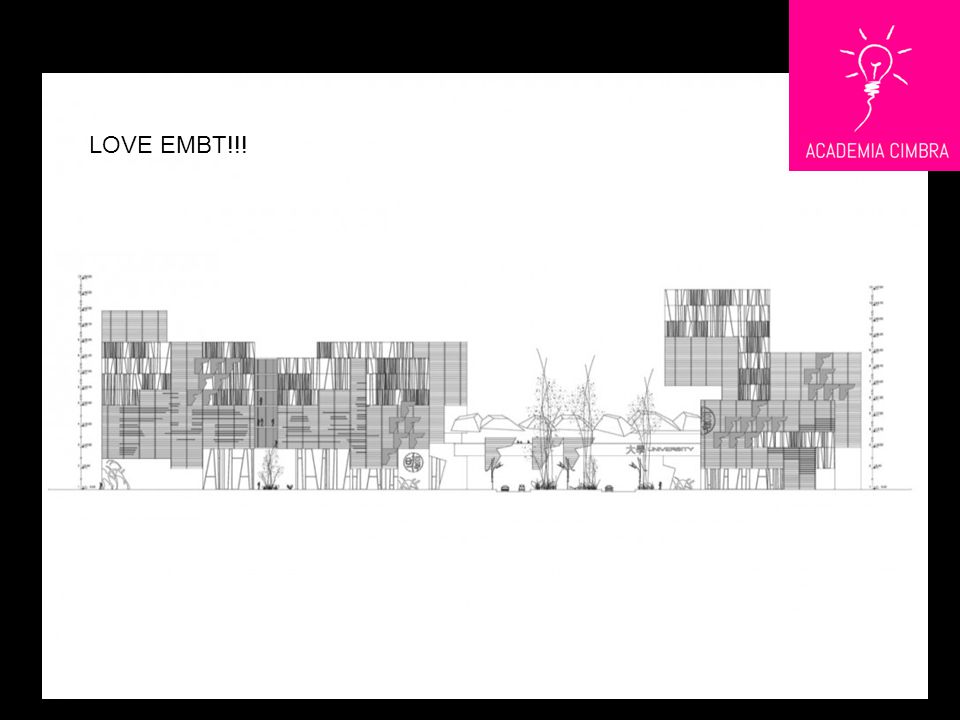

41 LOVE EMBT!!!

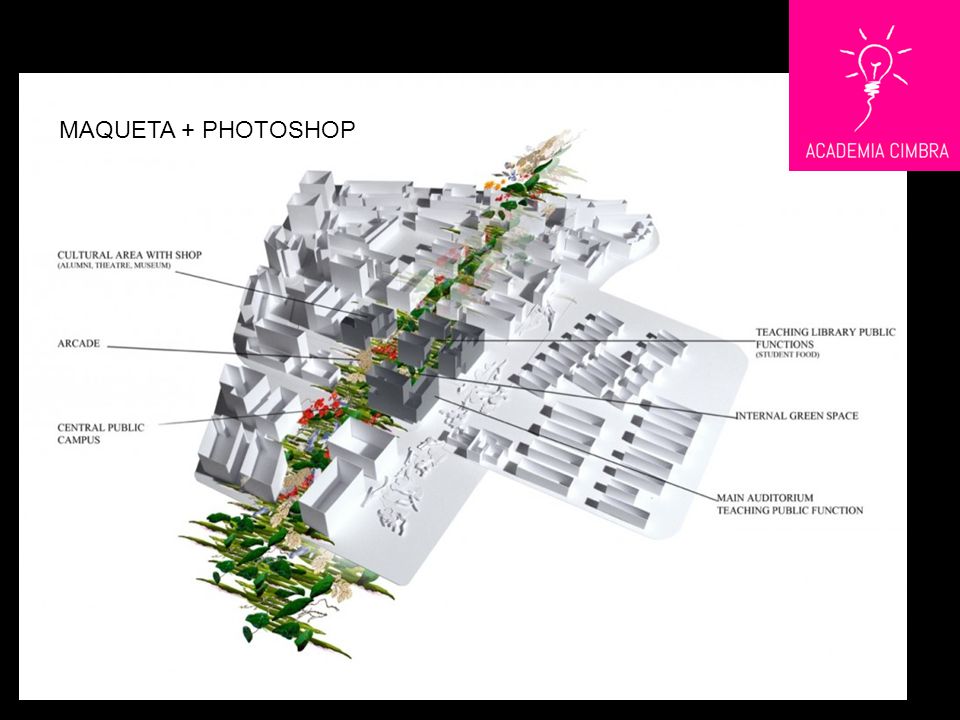

42 MAQUETA + PHOTOSHOP

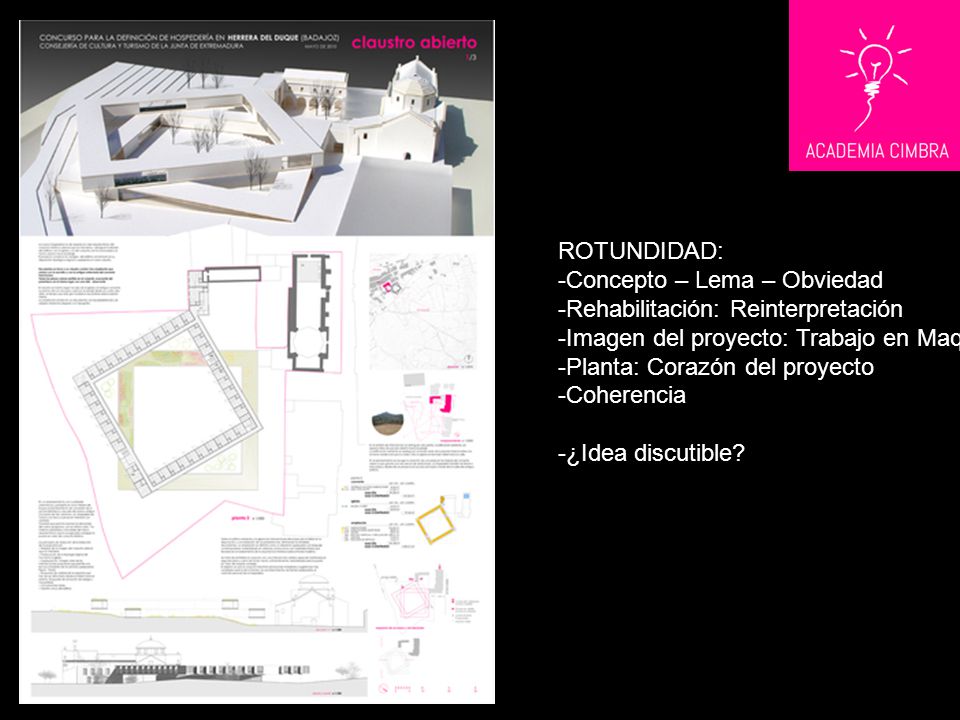

43 ROTUNDIDAD: Concepto – Lema – Obviedad Rehabilitación: Reinterpretación Imagen del proyecto: Trabajo en Maqueta Planta: Corazón del proyecto Coherencia ¿Idea discutible?

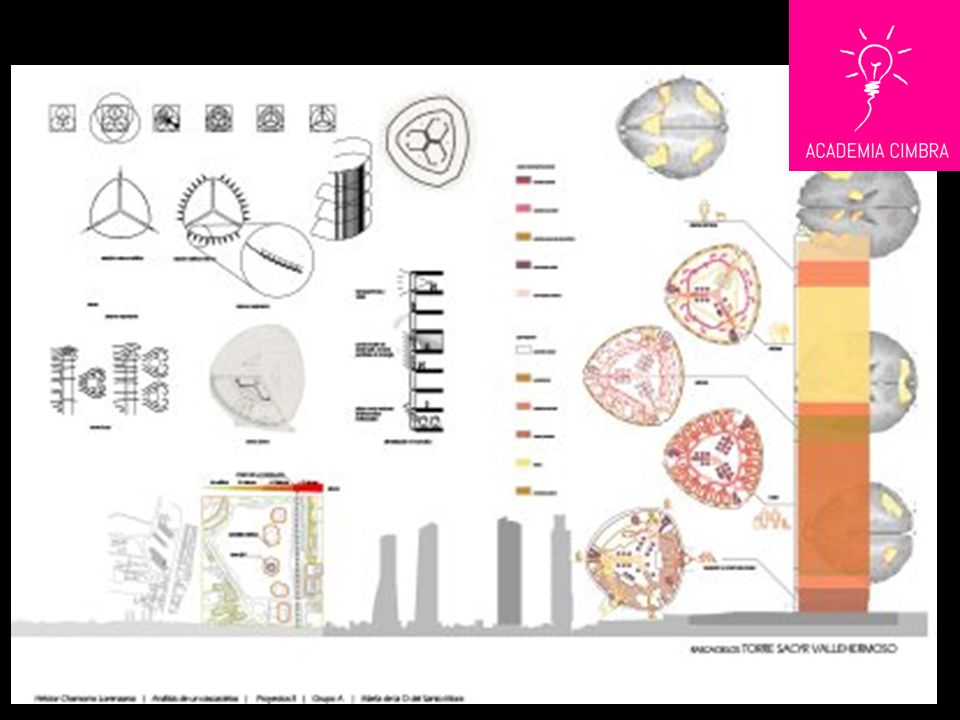

44

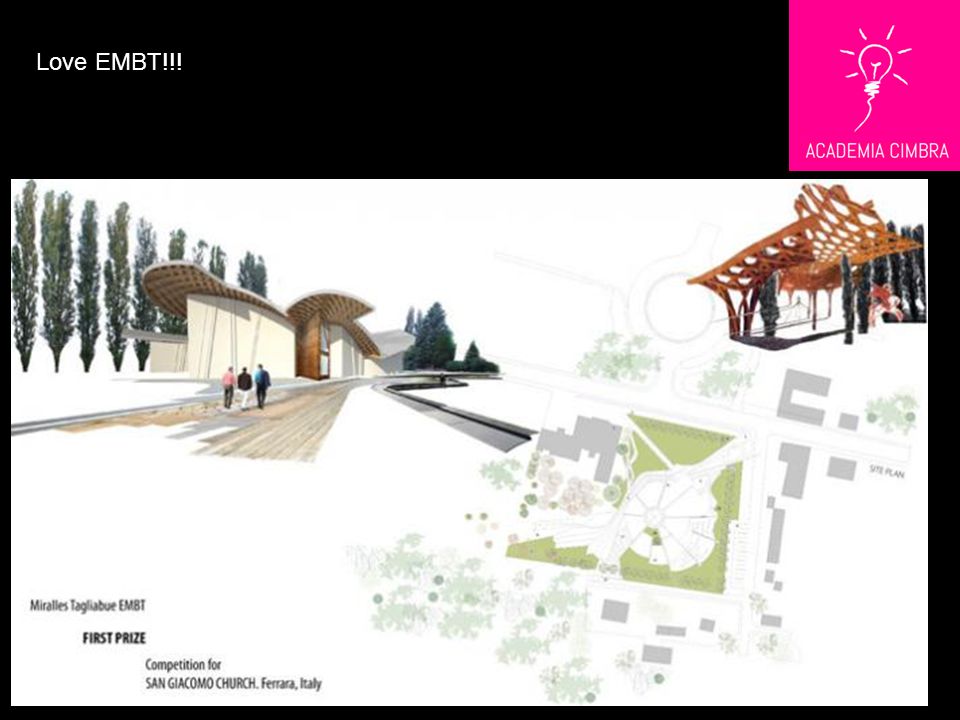

45 Love EMBT!!!

46

47

48

49

50

51
