LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain Tecnologies web Aules d'empresa 2004 - LCFIB Una.

Presentación del tema: "LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain Tecnologies web Aules d'empresa 2004 - LCFIB Una."— Transcripción de la presentación:

1 LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain lcfib@fib.upc.es http://www.fib.upc.es/LCFIB/ Tecnologies web Aules d'empresa 2004 - LCFIB Una visió global de les tecnologies i arquitectures de les aplicacions web

2 Aules d'empresa 2004 - LCFIB Índex LCFIB. Qui som? Les bases de les tecnologies web Conceptes de seguretat aplicada al web Arquitectures per aplicacions web Arquitectures complexes: J2EE vs..NET Servidors d’aplicacions Un cas pràctic. El web i la intranet de la FIB

3 LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain lcfib@fib.upc.es http://www.fib.upc.es/LCFIB/ LCFIB. Qui som?

4 Aules d'empresa 2004 - LCFIB Qui som? Què fem? Laboratori de Càlcul de la FIB Uns 100 treballadors, entre becaris, col·laboradors i plantilla Oferir suport informàtic a professors, alumnes i PAS de la FIB –Aules informàtiques –Servidors i gestió del software –Desenvolupament i manteniment de les aplicacions de matrícula i gestió acadèmica –Manteniment de la Xarxa –Web i Racó Projectes a partir de convenis amb entitats externes (Ajuntament, Generalitat, Fundacions…)

5 Aules d'empresa 2004 - LCFIB On estem? Soterrani 1 i 2 de l’edifici B6 Finestretes d’operació del mòdul A5 i C6 Sala a l'edifici C5 (només projectes externs) A5 C6 B6 C5

6 Aules d'empresa 2004 - LCFIB Sistemes Gestió Ofimàtica Operadors d’aula Web Lotus Notes Gestió acadèmica Manteniment Xarxa Sistemes Simulació Web i2cat PRISMA... Estructura Projectes

7 Aules d'empresa 2004 - LCFIB Projectes realitzats al LCFIB Aplicació "Barcelona a l’escola", per l'IMEB Intranet de Camins, Campus de Terrassa i Manresa, l’Àrea de Relacions Internacionals i de Intercampus El web de l’Univers de la UPC i del Cercle Fiber Prototipus "Oficina mòbil inteligent" i quioscos d’informació amb la Fundación Airtel Jocs via web per les eleccions catalanes Col·laboració amb Nortel per fer aplicacions de telefonia mòbil de nova generació Col·laboració amb la Fura dels Baus a l'espectacle ØBS Gestió acadèmica i matrícula de la EUETIB i ESAB...

8 Aules d'empresa 2004 - LCFIB Projectes actuals Aplicació de Convenis de cooperació educativa de la UPC Web i intranet del Cercle Fiber Col·laboració en el projecte i2cat. Projecte Dexvio Simulació de la nova terminal de l’aeroport Projecte PRISMA: Nova gestió acadèmica de la UPC Gestió d’escoles de primària i instituts pel departament d’ensenyament de la Generalitat Auditoria del portal cat365 Gestió acadèmica via web de l’Escola de d’Expressió...

9 Aules d'empresa 2004 - LCFIB Autopropaganda Vols venir a treballar amb nosaltres? –Surten places de becari sovint –Bon ambient de treball –Facilitat per combinar-ho amb els estudis –Utilització de noves tecnologies –Possibilitat d’aprendre coses noves Com assabentar-se que necessitem algú? –Borsa de treball del web de la FIB –Cartells als aularis

10 LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain lcfib@fib.upc.es http://www.fib.upc.es/LCFIB/ Les bases de les tecnologies web

11 Aules d'empresa 2004 - LCFIB Les bases del web De què parlarem? –Arquitectura del web –Protocol HTTP –HTML –Servidors web –CGI –Pas de paràmetres –Cookies

12 Aules d'empresa 2004 - LCFIB Una mica d’història Tim Berners-Lee, pare del web El web va néixer al CERN l’any 1991 Compartir informació de recerca Basat en un format (HTML) i un protocol (HTTP) Desenvolupat en un NeXT Primer servidor web: Cern Primer navegador “conegut”: Mosaic

13 Aules d'empresa 2004 - LCFIB Arquitectura del web Client / Servidor El servidor web publica una part del seu disc amb informació pública Els navegadors es connecten utilitzant el protocol HTTP al servidor i demanen les pàgines A les pàgines hi ha links amb URL que poden apuntar a altres màquines. Idea de hypertext Servidor Web URL pàgina Pàgines

14 Aules d'empresa 2004 - LCFIB El format HTML Format de les pàgines web Fitxer de text amb informació + marques (tags) Estàndard i independent de plataforma Idea inicial: representar l’estructura lògica del document –Sense tags de format –No ens importava la seva representació Evolució actual –Tags de format –Tags no estàndard –Problemes per aconseguir que funcioni a tots els navegadors

15 Aules d'empresa 2004 - LCFIB Quan HTML es queda curt Javascript / VBScript –Útil per validacions i poca cosa més. HTML Dinàmic –Problemes d’incompatibilitat ActiveX –Només Windows Java (Applets) –Lent, però pot ser útil en segons quin context Flash –Hem passat de les “pijades” a una utilitat real PDF –Quan volem un document amb un format concret

16 Aules d'empresa 2004 - LCFIB Servidors web Escolta pel port 80 peticions HTTP Torna al servidor fitxers HTML o qualsevol format que el navegador pugui reconèixer 2 formes de respondre a les peticions –Tornant una pàgina estàtica de disc –Executant una aplicació que genera la pàgina –Passant la petició a un altre servidor Altres característiques d’un servidor –Permet configurar les pàgines a publicar, pàgines d’error, redireccions... –Deixa logs dels accessos per poder fer estadístiques –Permet restringir l’accés als continguts

17 Aules d'empresa 2004 - LCFIB El protocol HTTP Protocol de comunicació entre els navegadors i servidors web Funciona sobre TCP/IP com tots els d’Internet El navegador fa peticions de URL (pàgines HTML o altres fitxers) i el servidor torna aquest fitxer juntament amb altres informacions complementàries No té estat. Cada petició que fem des d’un navegador és independent de les altres. Es molt senzill d’implementar. D’aquí el seu èxit

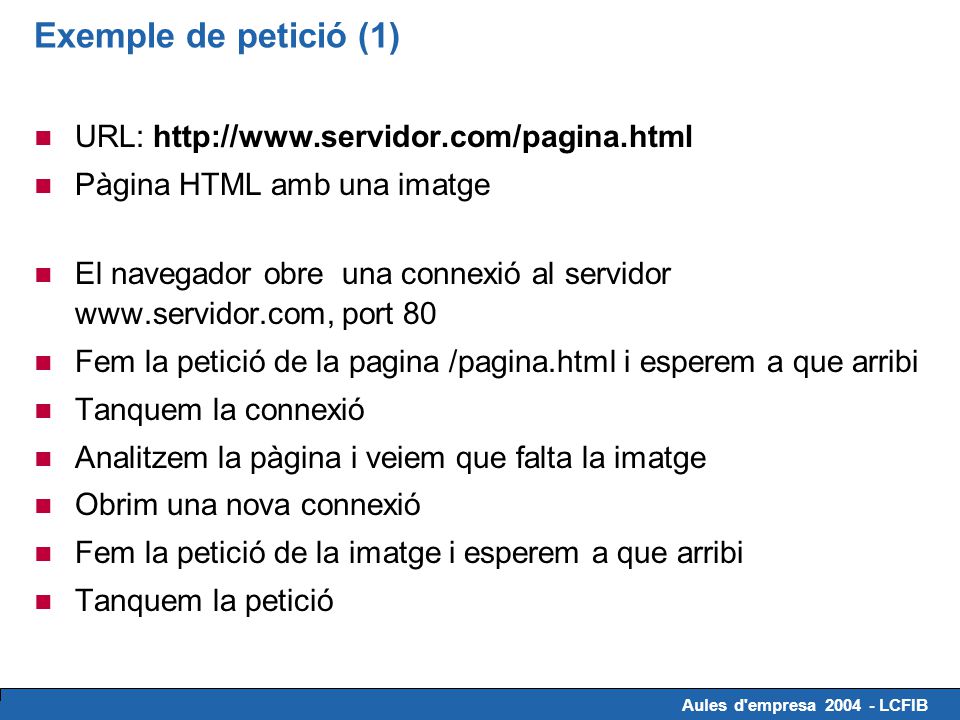

18 Aules d'empresa 2004 - LCFIB Exemple de petició (1) URL: http://www.servidor.com/pagina.html Pàgina HTML amb una imatge El navegador obre una connexió al servidor www.servidor.com, port 80 Fem la petició de la pagina /pagina.html i esperem a que arribi Tanquem la connexió Analitzem la pàgina i veiem que falta la imatge Obrim una nova connexió Fem la petició de la imatge i esperem a que arribi Tanquem la petició

19 Aules d'empresa 2004 - LCFIB Exemple de petició (2) GET /pagina.html HTTP/1.0 Content-type: text/html Contingut de la pàgina GET /imatge1.gif HTTP/1.0 Content-type: image/gif Contingut de la imatge NavegadorServidor Web

20 Aules d'empresa 2004 - LCFIB Més sobre les peticions La versió més bàsica de petició, simplement demana la pàgina, tal com hem vist. Podem enviar més informació quan fem la petició –Versió del navegador –Formats acceptats –Idiomes acceptats –Pàgina d’on venim (referer) –Cookies i paràmetres (més sobre això tot seguit) –Usuari i password La majoria d’aquests paràmetres es poden guardar als fitxers de logs per treure estadístiques.

21 Aules d'empresa 2004 - LCFIB Més sobre les respostes Abans d’enviar-nos el contingut que hem demanat, ens arriben unes capçaleres informatives amb –El codi d’error retornat (OK, no trobat, redirecció…) –El tipus mime del document que se’ns envia –Altres capçaleres opcionals Amb el codi d’error, el navegador pot ensenyar-nos una pàgina informativa, redireccionar-nos a una altra pàgina… Amb el tipus mime, el navegador sap si es tracta d’un tipus que pot ensenyar o ha d’obrir una aplicació externa (no es guia per les extensions, com windows)

22 Aules d'empresa 2004 - LCFIB Problemes del HTTP La versió més bàsica del protocol, sempre obre i tanca les connexions –No existeix el concepte de “connectar-nos” a un servidor web igual que ens connectem a un FTP o fem un telnet a una màquina. –Els servidors són més senzill d’implementar, ja que no guarden gens d’informació del client Millora: utilitzant la capçalera “keep-alive”, podem fer que en una mateixa connexió ens carregui totes les imatges d’una pàgina Versió 1.1: més millores per optimitzar les connexions i suport per cachés.

23 Aules d'empresa 2004 - LCFIB CGI. Primer pas cap als continguts dinàmics Common Gateway Interface És una forma d’executar programes (CGI) al servidor com a resposta a les nostres peticions de pàgines Totalment estàndard: tots els servidors web tenen la possibilitat d'executar CGI Com funciona? –El CGI ha d’escriure la pàgina igual que si estigués escrivint per la sortida estàndard. Com sap el servidor si una pàgina és un fitxer que pot servir directament o bé l’ha d’executar per tornar el contingut? –Per URL, per permisos, pel directori on esta, per exensió...

24 Aules d'empresa 2004 - LCFIB CGI. Pas de paràmetres Quan omplim un formulari i enviem la informació, hem de fer arribar aquests paràmetres al servidor web Dos formes: GET o POST –GET: Els paràmetres surten a la URL –POST: Els paràmetres s’envien com una segona part i no es poden guardar ni es veuen. Consells –GET: per consultes o coses que pot interessar tenir la URL –POST: per fer transaccions o quan no interessa veure els parametres (per exemple, al fer un login)

25 Aules d'empresa 2004 - LCFIB Petició GET real GET /cgi-bin/search.pl/cgi-bin/search.pl?lang=0&section=0&s ch_spec=segon+cicle HTTP/1.1 Accept: image/gif, image/x-xbitmap, image/jpeg, image/pjpeg, application/vnd.ms-excel, application/msword, application/vnd.ms- powerpoint, */* Accept-Language: es Accept-Encoding: gzip, deflate User-Agent: Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; Q312461; COM+ 1.0.2204) Host: www.fib.upc.es Connection: Keep-Alive

26 Aules d'empresa 2004 - LCFIB Petició POST real POST /cgi-bin/search.pl/cgi-bin/search.pl HTTP/1.1 Accept: …. Accept-Language: es Content-Type: application/x-www-form-urlencoded Accept-Encoding: gzip, deflate User-Agent: Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; Q312461; COM+ 1.0.2204) Host: www.fib.upc.es.org Content-Length: 37 Connection: Keep-Alive Cache-Control: no-cache lang=0&section=0&s ch_spec=segon+cicle

27 Aules d'empresa 2004 - LCFIB CGI. Execució El servidor detecta que ha d'executar un CGI S'executa el CGI en un nou procés, passant-li els paràmetres El CGI construeix la pàgina de resposta i la retorna al servidor Navegador Servidor Web CGI BD URL+ param. param. pàgina

28 Aules d'empresa 2004 - LCFIB Més coses sobre els CGI Històricament, els CGI es posen en un directori “/cgi-bin” En el món UNIX, els llenguatges més habituals per fer CGI són –Shell script (coses molt senzilles) –PERL Com arriben els paràmetres a un CGI? –GET: variable d’entorn (mida limitada) –POST: entrada estàndard (sense limitacions) A part dels paràmetres, arriben altres valors importants com a variables d’entorn: versió navegador, IP, cookies, usuari connectat...

29 Aules d'empresa 2004 - LCFIB Entorn d’un CGI SERVER_SOFTWARE Apache/1.3.20 SCRIPT_URI http://www.fib.upc.es/cgi-bin/env.pl REMOTE_ADDR 193.153.175.117 SCRIPT_URL /cgi-bin/env.pl SERVER_PROTOCOL HTTP/1.1 REQUEST_METHOD GET QUERY_STRING parametre=prova HTTP_USER_AGENT Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; Q312461; COM+ 1.0.2204) HTTP_ACCEPT image/gif, image/x-xbitmap, image/jpeg, image/pjpeg, application/vnd.ms-excel, application/msword, application/vnd.ms- powerpoint, */*

30 Aules d'empresa 2004 - LCFIB Entorn d’un CGI (2) HTTP_CONNECTION Keep-Alive REMOTE_PORT 2117 SERVER_ADDR 147.83.41.11 HTTP_ACCEPT_LANGUAGE es SCRIPT_NAME /cgi-bin/env.pl HTTP_ACCEPT_ENCODING gzip, deflate SCRIPT_FILENAME /home/soft/apache/cgi-bin/env.pl SERVER_NAME www.fib.upc.es REQUEST_URI /cgi-bin/env.pl SERVER_PORT 80 HTTP_HOST www.fib.upc.es

31 Aules d'empresa 2004 - LCFIB Exemple de CGI en PERL (1) #!/usr/local/bin/perl -w $sendmail = '/usr/sbin/sendmail'; # where is sendmail? $recipient = 'webmaster@fib.upc.es'; # who gets the form data? use CGI; $query = new CGI; $mail_body = ''; foreach $field (sort ($query->param)) { foreach $value ($query->param($field)) { $mail_body.= "$field: $value\n"; }

32 Aules d'empresa 2004 - LCFIB Exemple de CGI en PERL (2) open(MAIL, "|$sendmail -oi -t") or die "Can't open pipe to $sendmail: $!\n"; print MAIL "To: $recipient\n"; print MAIL "Subject: Enquesta web\n\n"; print MAIL "$mail_body"; close(MAIL) or die "Can't close pipe to $sendmail: $!\n"; print "Content-type: text/html\n\n"; print <<"EOF"; Gracies per participar a l'enquesta EOF

33 Aules d'empresa 2004 - LCFIB CGI. Pros i contres A favor... –Permet fer els programes en qualsevol llenguatge –Estàndard disponible a qualsevol plataforma –Molt fàcil de programar En contra... –Rendiment pobre (crear un procés és costós) –Qualsevol execució del CGI comença des de zero –Inviable amb moltes peticions: no escalable –No separem el codi de la presentació

34 Aules d'empresa 2004 - LCFIB La falta d'estat Cada petició HTTP és independent de les altres. Problema quan volem desenvolupar aplicacions No es proporciona cap mètode per saber des del servidor quines peticions ens arriben del mateix client Tècniques per aconseguir tenir estat: –Cookies –Paràmetre ID_SESSIO –Treballar amb usuaris autentificats Altres possibles tècniques –Adreça IP. No sempre funciona.

35 Aules d'empresa 2004 - LCFIB Mites sobre la falta d’estat “Jo treballo amb IIS i el servidor ja suporta sessions, sense necessitar cookies” “Per què hem de passar un identificador de sessió? Encara que desactivem les cookies el PHP ja té una variable amb la sessió.” Aquestes frases ens mostren que no s’ha entès el significat de “sense estat”. Espero no sentir-les de vosaltres… Si volem sessions, el navegador sempre ha d’enviar alguna dada en les seves peticions per identificar-se. El servidor no fa miracles

36 Aules d'empresa 2004 - LCFIB Perquè no podem utilitzar la IP? Si necessitem un identificador per identificar el client… perquè no utilitzem l’adreça IP origen? –Cas 1: tenim una màquina multiusuari amb diferents usuaris accedint a la vegada a internet. Tots ells serien tractats com la mateixa persona. Exemple: moonrey –Cas 2: Hi ha una màquina intermitja que fa de proxy. Automàticament, totes les peticions que fem tenen com a origen la IP del proxy

37 Aules d'empresa 2004 - LCFIB Cookies Les cookies permeten guardar al client petites quantitats d’informació i després tornar-les a enviar cap al servidor. Un servidor ens pot enviar una cookie quan demanem qualsevol fitxer, afegint una capçalera de l’estil... Set-Cookie: foo=bar; path=/; expires Mon, 09-Dec-2002 13:46:00 GMT Quan fem una altra petició al mateix servidor, enviem aquesta informació en una capçalera extra Cookie: foo=bar Les cookies no les demana el servidor: les enviem nosaltres com qui envia un paràmetre més.

38 Aules d'empresa 2004 - LCFIB Exemple de cookies per sessions. 1.- Ens connectem a un web d'una botiga de discos i aquest ens envia una cookie ID_USUARI, en cas que no la tinguem. 2.- Mentre naveguem per les pàgines, anem enviant la cookie al servidor automàticament i el servidor ens la retorna amb la data de caducitat actualitzada. 3.- Afegim 2 discos a la cistella de la compra: el servidor associarà els discos a l'ID_USUARI que li hem enviat amb la cookie. 4.- Formalitzem o no la compra. 5.- Passades un temps, aquest identificador deixarà de ser vàlid i s'esborraran totes les dades relacionades amb la sessió al servidor.

39 Aules d'empresa 2004 - LCFIB Comentaris sobre l’exemple Si hi ha diferents clients connectant-se al web al mateix temps, cadascun d’ells rebrà una cookie amb un numero aleatori, per així distingir-los. Què passaria si la cookie no caduqués? –El servidor sabria que ja hem accedit alguna vegada al seu web des del nostre navegador –Podria saber les pàgines per on hem passat i oferir-nos informació més personalitzada. –Convertiria una cookie creada per mantenir una sessió en una cookie utilizada per marketing.

40 Aules d'empresa 2004 - LCFIB Més sobre cookies Una cookie es pot robar fàcilment. Si podem monitoritzar la xarxa, podem veure quin es l’identificador de sessió i utilizarlo en un altre navegador Solució: Cookies només en connexions segures Si una cookie només es pot enviar al servidor que l’ha originat, que podem fer si tenim l’aplicació repartida entre vàries màquines? Solució: Cookie de domini. Aquesta cookie s’envia a totes les màquines del domini especificat.

41 Aules d'empresa 2004 - LCFIB Exemple de cookies per marketing. Primer accés 1.- Ens connectem a un web sobre economia que conté un banner d'un portal d'inversió. El banner es descarrega de ad.doubleclick.net 2.- Quan ens arriba el banner, també se'ns envia una cookie. Doubleclick es guarda quin banner ha enviat a aquesta cookie 3.- Veiem el producte que anuncia el banner i fem click a sobre. Aquest click arriba a Doubleclick, que s'apunta aquest fet a la seva base de dades i ens redirecciona a la URL que anuncia el banner

42 Aules d'empresa 2004 - LCFIB Exemple de cookies per marketing (2) 1.- Ens connectem a un altre web totalment diferent però que té un banner que també ens arribar de ad.doubleclick.net 2.- Quan fem la petició per carregar el banner, estem enviant sense saber-ho la cookie que ens han donat abans, ja que es tracta del mateix servidor. 3.- El servidor sap que en un altre moment vàrem clickar sobre un banner d'un portal d'inversió i ens envia un altre sobre un altre de similar. Estem davant d'un cas de marketing dirigit.

43 Aules d'empresa 2004 - LCFIB Què podem fer per evitar-ho Bloquegem les cookies! –Massa radical, perque hi ha webs que les necessiten com a indentificador de sessió i no ens permetran entrar si estan desactivades Acceptar cookies amb certes restriccions –Que no tinguin data de caducitat (de sessió) –Que provinguin de servidors coneguts –Si encara volem més, seguretat, només les que es trasmetin de forma segura

44 Aules d'empresa 2004 - LCFIB Paràmetre ID_SESSIO És un substitut de les cookies, amb exactament la mateixa idea de la cookie de sessió, però passat explícitament com un paràmetre o una part de la URL És més difícil d'implementar, perquè les nostres aplicacions l'han de passar explícitament a qualsevol petició que es faci al servidor, reescrivint les URL a les pàgines. Podem perdre la sessió si fem una petició al servidor sense l’identificador No es guarda cap informació: el id_sessió només serà vàlid fins que tanquem el navegador Funciona sempre, ja que no depenem d'una funcionalitat que pot estar desactivada.

45 Aules d'empresa 2004 - LCFIB Autentificació dels usuaris Moltes vegades els identificadors de sessió es donen una vegada hem autentificat l'usuari amb username i password. Podem necessitar autentificació dels usuaris per: –Autoritzacions: controlar els serveis als quals tenim accés depenent de qui som –Personalització: mostrar només les coses que ens interessen Altres formes d’autentificar els usuaris –Autentificació HTTP bàsica (la de la pantalleta) –Autentificació per certificat (més al capítol següent)

46 Aules d'empresa 2004 - LCFIB Autentificació bàsica Part del protocol HTTP Es pot configurar a nivell de servidor web El servidor envia un codi d'error quan accedim a una zona que requereix autentificació que fa saltar la pantalla del navegador per demanar password Un cop hem entrat username i password, aquesta informació viatja cap al servidor juntament amb la petició de la pàgina, codificada en base64. No s'encripta el password. La informació username/password s'envia sempre que fem peticions al servidor que ens l'ha demanat, fins que tanquem el navegador

47 Aules d'empresa 2004 - LCFIB Exemple de petició a una pàgina protegida GET /intranet/pagina.html 401 Not Authorized GET /intranet/pagina.html username:password 200 OK Contingut de la pàgina NavegadorServidor Web

48 Aules d'empresa 2004 - LCFIB Realment el password viatja en clar? Exemple real de capçalera que s’està enviant al demanar una pàgina segura GET /intranet/ HTTP/1.1... Authorization: Basic YWRtaW46bm90ZWRlam8= Busco per internet un descodificador de Base64 i... > base64.exe -d YWRtaW46bm90ZWRlam8= > admin:notedejo

49 Aules d'empresa 2004 - LCFIB Autentificació bàsica. Pros i contres Pros –Està suportada pel protocol –Es pot utilitzar amb pàgines estàtiques –Ens proporciona "de gratis" un identificador de sessió, que no hem de passar ni es guarda com a cookie Contres –No tenim control sobre la pantalla d'accés –És molt fàcil que ens agafin el password –Una vegada hem entrar un usuari i un password, la única manera de fer “logout” és tancant el navegador o entrant amb un altre usuari

50 LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain lcfib@fib.upc.es http://www.fib.upc.es/LCFIB/ Conceptes de seguretat aplicats al web

51 Aules d'empresa 2004 - LCFIB Seguretat De què parlarem? –Conceptes bàsics de criptografia –Comunicació segura amb clau pública i privada –Autoritats de certificació –El protocol HTTPS –Autentificació d’usuaris per certificat –Firewalls –Possibles atacs a un web

52 Aules d'empresa 2004 - LCFIB Conceptes bàsics Autenticitat –B ha de tenir la seguretat que les dades provenen de A Confidencialitat –Ningú ha de poder veure les dades que A envia a B Integritat –Ningú ha de poder interceptar el missatge i canviar-lo AB

53 Aules d'empresa 2004 - LCFIB Conceptes bàsics La ciència que intenta aconseguir els 3 objectius anteriors és la criptografia. La criptografia basa la seva eficiència en mètodes matemàtics de difícil resolució. Les eines bàsiques de la criptografia són 2: –Funcions de Hash: codifiquen un missatge de forma que no es pot tornar a l'original perquè s'ha perdut informació –Algorismes d'encriptació: codifiquen un missatge de forma que sí podem tornar a l'original, a través d'algun tipus de clau.

54 Aules d'empresa 2004 - LCFIB Funcions de hash Generen un resum d’una llargada fixa a partir d’un missatge original. És per tant una funció irreversible Un petit canvi al missatge original ens dóna un hash completament diferent És quasi impossible trobar dos missatges diferents que generin el mateix hash Algorismes –MD5, SHA Exemple: un sistema pot emmagatzemar el hash dels password i fer les comparacions sempre amb els hash.

55 Aules d'empresa 2004 - LCFIB Algorismes de clau simètrica Funcionen amb una clau La clau per encriptar i desencriptar és la mateixa i l’han de conèixer emissor i receptor El nivell de seguretat de l'algorisme depèn de la llargada d'aquesta clau Algorismes: –DES, IDEA, 3DES, RC4...

56 Aules d'empresa 2004 - LCFIB Algorismes de clau pública Tenim una clau pública i una privada personal i intransferible. Clau privada: Ens permet xifrar missatges que només es poden desxifrar amb la clau pública Clau pública: Ens permet xifrar missatges que només es poden desxifrar amb la clau privada Algorismes: –RSA

57 Aules d'empresa 2004 - LCFIB Clau privada vs. Clau pública Per poder comunicar-nos amb encriptació de clau pública, la clau l'han de conèixer emissor i receptor –Com passem la clau de forma segura? –Necessitem tantes claus com persones amb les quals ens volem comunicar. Els algorismes de clau pública són computacionalment molt costosos –Què fem quan hem de transmetre molta informació? La solució és una combinació dels 3 mètodes que hem vist fins ara.

58 Aules d'empresa 2004 - LCFIB Comunicació segura Pas 1: Fem un hash de l'original per assegurar l'integritat Pas 2: Signem aquest hash amb la nostra clau privada per assegurar l'autenticitat. Això es una signatura digital.

59 Aules d'empresa 2004 - LCFIB Comunicació segura Pas 3: Generar una clau de sessió Pas 4: Utilitzar un algorisme de clau simètrica per encriptar missatge+signatura amb aquesta clau de sessió. Així utilitzem un algorisme no tan costós pel gruix de la informació Pas 5: Encriptar la clau de sessió amb la clau pública del receptor. D'aquesta forma assegurem confidencialitat, ja que només el receptor podrà desencriptar la clau. Pas 6: Enviar tot el paquet al receptor

60 Aules d'empresa 2004 - LCFIB Esquema general de la comunicació segura

61 Aules d'empresa 2004 - LCFIB Conclusions a la comunicació segura Només el receptor pot desencriptar la clau de sessió i amb ella desencriptar el missatge Ningú pot tocar el missatge, ja que si s'aplica la funció de hash al missatge desencriptat, s'ha d'obtenir el hash que ha enviat l'emissor El missatge ve segur del seu emissor, ja que s'ha encriptat el hash amb la clau privada de l'emissor i l'hem desencriptat amb la pública. Moltes vegades només es fa part d'aquest procés, ja sigui la part de signatura digital o la d'encriptació. El web és un d’aquests casos

62 Aules d'empresa 2004 - LCFIB HTTP IP TCP SSL IP TCP HTTPS El protocol HTTPS HTTPS és la versió encriptada de HTTP Es basa en afegir una nova capa (SSL - Secure Socket Layer) sobre TCP/IP que permet connexions encriptades, utilitzant algorismes de clau pública i privada. SSL és aplicable a altres protocols també

63 Aules d'empresa 2004 - LCFIB Comunicació segura en web Què ens interessa quan ens connectem a un web segur? –Comunicació encriptada –Assegurar-nos que ens comuniquem amb el web real –NO és necessari que nosaltres tinguem una clau L’establiment de la connexió: Handshaking –Es negocia un protocol d’escriptació amb clau simètrica –El servidor ens passa la seva clau pública –Es passa encriptada una clau de sessió –Encriptem les comunicacions amb aquesta clau

64 Aules d'empresa 2004 - LCFIB L'autenticitat de les claus Qualsevol persona pot generar una clau pública i una privada i passar la seva clau pública dient que és la d'una altra persona Pringadillo.com Clau pública (real) de Amazon Clau pública (falsa) de Amazon Com sabem quina és la bona?

65 Aules d'empresa 2004 - LCFIB Les autoritats de certificació Solució: les autoritats de certificació (CA) Fan de notaris: expedeixen certificats en els quals associen una clau pública i una identitat, amb una data de caducitat Quan volem enviar la nostra clau pública a algú, el que realment enviem és un certificat. El receptor pot comprovar a la CA si el certificat és correcte i així assegurar-se que la clau pública correspon realment a la persona que l’ha enviat. El client només hauria d'acceptar com a bons certificats signats per autoritats de certificació en les quals confia.

66 Aules d'empresa 2004 - LCFIB Què vol dir aquesta pantalla? El navegador no té registrada l’autoritat de certificació. Pot tractar-se d’un certificat de proves El nom que hi ha al certificat no coincideix amb el del web, o sigui que potser no és el seu Hauríem de desconfiar i no donar al SI sense mirar que passa

67 Aules d'empresa 2004 - LCFIB Exemple de certificat en HTTPS Així ens ensenya Internet Explorer un certificat...

68 Aules d'empresa 2004 - LCFIB Un pas més: Autentificació per certificat Els clients també poden tenir un certificat propi per assegurar la seva identitat Un servidor segur, podem obligar a exigir certificat al client per accedir a certes parts. El servidor ha de tenir el certificat de l’autoritat certificadora del client per poder validar Esquema complet de la comunicació segura. El certificat es guarda encriptat al disc dur del navegador i per utilitzar-lo ens demanarà un password (PIN) per desencriptar El password no viatja per la xarxa: únicament el certificat

69 Aules d'empresa 2004 - LCFIB Les grans preguntes sobre Certificats i HTTPS Què vol dir que no es confia en l’autoritat de certificació que ha emès el certificat? –Per exemple, el certificat de raco.fib.upc.es està generat per esCERT (escert.upc.es), una autoritat no reconeguda per cap navegador d’entrada –S’ha d’instalar el certificat de l’autoritat a la nostra màquina. En aquest cas, esta a http://escert.upc.es/_certs/escert_raiz.crt Compte! Un error d’aquest tipus també pot indicar que es tracta d’un certificat “autosignat”, es a dir, de proves. Cap web “oficial” hauria de tenir un certificat d’aquest estil.

70 Aules d'empresa 2004 - LCFIB Les grans preguntes sobre Certificats i HTTPS Vull fer proves amb un servidor segur a casa. Què he de fer? –Per fer proves, podem utilitzar les utilitats OpenSSL (www.openssl.org) per generar certificats autosignats. –Aquestes utilitats també permeten generar peticions de certificat que s’envien a una CA amb la idea que ens retornin un certificat vàlid signat –Si utilitzem Apache, hem d’assegurar-nos de tenir el modul mod_ssl i dir-li on està el nostre certificat

71 Aules d'empresa 2004 - LCFIB Les grans preguntes sobre Certificats i HTTPS Com obtinc un certificat personal? –Si el volem per fer proves, qualsevol de les grans CA, ens ofereixen certificats per 30 o 60 dies. Aquest certificat ens pot servir per encriptar mails o signar codi. –Podem obtenir un certificat “real” de la FNMT a http://www.cert.fnmt.es/clase2/main.htm Per obtenir aquest certificat, serà obligatori anar “físicament” a una oficina de l’Agència Tributària.

72 Aules d'empresa 2004 - LCFIB Les grans preguntes sobre Certificats i HTTPS Què són els Applets / ActiveX signats? –Podem utilitzar un certificat per fer la signatura d’una aplicació, per assegurar que no està manipulada i qui la proporciona

73 Aules d'empresa 2004 - LCFIB HTTPS és suficient? HTTPS es basa en els algorismes de clau pública i privada. És a dir, que hem de guardar molt bé la clau privada. Si una persona entra al sistema on es guarda la clau privada, i l'aconsegueix, pot fer-se passar per aquest sistema Si volem tenir un grau de seguretat pràcticament total, hem de tenir una política de seguretat per evitar accessos no controlats a la nostra xarxa. Una eina important és el firewall Hem d’estar segurs de tenir les últimes versions dels servidors i del sistema operatiu per assegurar-nos que no puguin accedir al nostre sistema a partir d’una vulnerabilitat coneguda –Aprofitada per hackers –Aprofitada per cucs o virus

74 Aules d'empresa 2004 - LCFIB Com ens poden atacar? CGI o altres continguts dinàmics mal escrits, que no validen prou les entrades. –Exemple: Paràmetres amb../ Servidors mal configurats que permeten accés a llocs o codi que no haurien de poder veure. –Exemple: Índex de directoris Cross-side Javascript, que aprofiten la capacitat de que algú introdueixi codi HTML a les nostres pàgines SQL Injection: possibilitat d’introduir paràmetres que modifiquin una sentència SQL que executem. “Robar” sessions d’altres usuaris. DOS: peticions massives fins col·lapsar el servidor

75 Aules d'empresa 2004 - LCFIB En resum Utilizar SSL és una condició mínima quan volem un web segur. La màxima seguretat la obtenim amb la utilització d’un certificat per part del client. Hem de protegir la nostra màquina tant com sigui possible per tal que ningú hi pugui accedir excepte als serveis imprescindibles Hem de tenir sempre últimes versions de tots els servidors que puguem fer servir Hem de programar les aplicacions pensant en la seguretat: no confiar mai en que el que ens entra l’usuari és vàlid o inofensiu

76 LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain lcfib@fib.upc.es http://www.fib.upc.es/LCFIB/ Arquitectures per aplicacions web

77 Aules d'empresa 2004 - LCFIB Arquitectures per aplicacions web De què parlarem? –La resposta Open Source: Apache + PHP + MySQL –L'alternativa Microsoft: Internet Information Server / ASP –Java al servidor: Tomcat + Servlets / JSP –El que més es porta últimament XML / XSL

78 Aules d'empresa 2004 - LCFIB Per què no n’hi ha prou amb els CGI? El model del CGI aviat es va quedar petit: –Poca escalabilitat –Incomoditat per generar les pàgines Com a evolució a la idea dels CGI van sortir altres formes d'executar codi al servidor més orientades a la generació de pàgines Característiques comunes: –Externament funcionen igual que un CGI –Eliminen la necessitat de crear un nou procés –Ens proporcionen API per simplificar el treball amb sessions, paràmetres, generació de HTML...

79 Aules d'empresa 2004 - LCFIB N’hi ha prou amb un servidor web? Normalment el fet de generar pàgines dinàmiques, implica presentar informació que tenim al servidor de diferents formes, i això ens porta a treballar amb bases de dades Totes les plataformes que comentem tenen una interfície simplificada per treballar amb BD –JDBC –ODBC –accés directe a MySQL

80 Aules d'empresa 2004 - LCFIB Apache Servidor web gratuït, Open Source i multiplataforma 60% dels servidors web utilitzen Apache Estructura modular, que ens permet tenir mòduls per pràcticament qualsevol cosa –HTTPS –Autentificació LDAP, bases de dades… –Llenguatge PHP, Perl –Connexió amb contenidors de Servlets (Tomcat/Jserv) –… Degut a la seva popularitat, fins i tot integració amb servidors d’aplicacions comercials

81 Aules d'empresa 2004 - LCFIB Estadística dels servidors web Resultats de NetCraft Web Survey sobre un total de 46,067,743 servidors web

82 Aules d'empresa 2004 - LCFIB PHP PHP és un llenguatge de script que es pot incorporar a Apache a través del mòdul mod_php, de lliure distribució Idea de tenir HTML amb codi barrejat a la mateixa pàgina, que s’executa abans d’enviar-la al navegador: codi_html codi_html Per fer canvis, simplement modifiquem les pàgines amb un editor. No s’han de compilar Té una sintaxi molt semblant a PERL / C En les últimes versions, s’han introduït conceptes d’orientació a objectes, per una millor estructuració

83 Aules d'empresa 2004 - LCFIB Característiques del llenguatge En ser un llenguatge pensat exclusivament per web, ens facilita tasques molt usuals com per exemple: –Suport per sessions amb cookies i sense –Enviament de mails –Creació d’imatges (no GIF, per problemes de copyright) –Accés a bases de dades –Accés a directoris LDAP –Demanar pàgines a altres servidors –Generació de PDF –Tractament de XML

84 Aules d'empresa 2004 - LCFIB PHP + MySQL Tota aplicació web seriosa necessita una base de dades per guardar informació. PHP es va dissenyar pensant en MySQL per aquestes tasques. MySQL és una base de dades OpenSource i gratuïta Podem escollir entre velocitat o transaccions (InnoDB) Té interfície amb Java, C, però la més popular és amb PHP Disponible tant per Linux com per Windows. Limitacions: subconjunt de SQL per consultes. PHP també pot treballar amb altres BD, com PostreSQL, Oracle, utilitzar ODBC de Windows...

85 Aules d'empresa 2004 - LCFIB Processament d’una pàgina PHP Apache mod_php Petició pagina.php Pàgina HTML My SQL Pàgines.php (HTML + codi PHP) pagina.php

86 Aules d'empresa 2004 - LCFIB Exemple de PHP (1) <?php // Conectem al servidor de BD amb un username i password $link = mysql_connect( "mysql.fib.upc.es", ”aules", ”empresa"); // Seleccionem la BD mysql_select_db(”proves"); $result = mysql_query("SELECT * FROM authors");

87 Aules d'empresa 2004 - LCFIB Exemple de PHP (2) while ($line = mysql_fetch_array($result, MYSQL_ASSOC)) { print " \n"; foreach ($line as $col_value) { print " $col_value \n"; } print " \n"; } mysql_close($link); ?>

88 Aules d'empresa 2004 - LCFIB La nova versió: PHP 5 PHP es vol convertir en un llenguatge “seriós” orientat a objectes. (Vol convertir-se en una mena de Java) –Classes abstractes –Mètodes privats –Herència –Tractament d'excepcions SQLite: possibilitat de tenir una base de dades sense haver de tenir un servidor a part. (Vol convertir-se en Access) Tractament de XML basat en libxml2

89 Aules d'empresa 2004 - LCFIB PHP Nuke Eina gratuïta per gestió de portals, que permet gestionar-los 100% des del web sense haver de tocar codi HTML Utilitza PHP i MySQL Exemple de fins on podem arribar utilitzant només PHP Ens proporciona –Gestor de contigut –Fòrums –Weblog –Enquestes… Arquitectura oberta amb possibilitat d’afegir-hi plugins S’ha fet tan popular que li han sortit imitadors

90 Aules d'empresa 2004 - LCFIB Més al voltant de PHP Llibries útils en PHP –Smarty: sistema de plantilles, en que tenim un fitxer amb el codi HTML i etiquetes i un altre amb el codi PHP –FPDF: llibreries per generar PDF 100% PHP, que no necessiten cap mòdul addicional instal·lat al servidor –AMFPHP: comunicació de Flash al client amb un servidor web amb suport per PHP –NuSOAP: programació de web services amb PHP. Veurem que son exactament més endavant Eines de desenvolupament –PHPEdit, un editor OpenSource fins i tot amb debugger

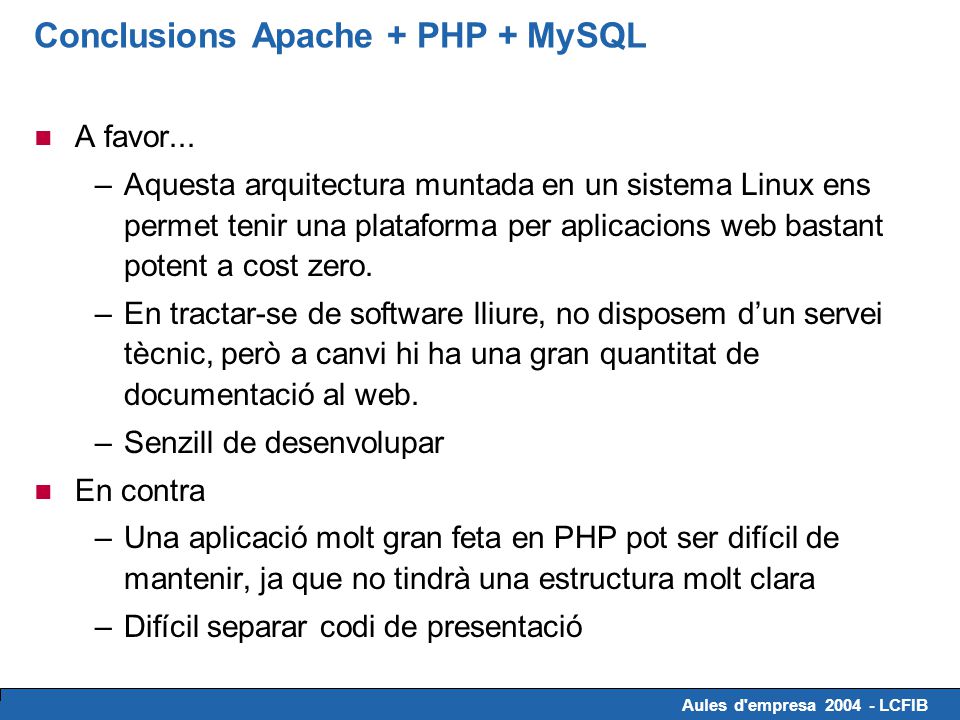

91 Aules d'empresa 2004 - LCFIB Conclusions Apache + PHP + MySQL A favor... –Aquesta arquitectura muntada en un sistema Linux ens permet tenir una plataforma per aplicacions web bastant potent a cost zero. –En tractar-se de software lliure, no disposem d’un servei tècnic, però a canvi hi ha una gran quantitat de documentació al web. –Senzill de desenvolupar En contra –Una aplicació molt gran feta en PHP pot ser difícil de mantenir, ja que no tindrà una estructura molt clara –Difícil separar codi de presentació

92 Aules d'empresa 2004 - LCFIB Microsoft Internet Information Server Servidor web de la plataforma Windows NT/2000/XP Proporciona també FTP, SMTP (correu), NNTP, HTTPS Ens ve gratis amb el sistema operatiu Fàcilment configurable a través de la “management console” Suport natiu per ASP, que veurem tot seguit, però també es pot afegir suport per altres llenguatges, com PHP, JSP… afegint les DLL corresponents Gran integració amb el sistema: –autentificació dels usuaris a partir dels de Windows –accés a les connexions ODBC definides al sistema

93 Aules d'empresa 2004 - LCFIB ASP Active Server Pages: es barreja codi HTML amb Visual Basic (o algun altre llenguatge), que s'executa en el moment d'enviar la pàgina al client. Tecnologia veterana: va aparèixer amb la primera versió de Internet Information Server per NT És la tecnologia més utilitzada en el món Microsoft, ja que NT no té la facilitat de UNIX per utilitzar diferents llenguatges de script. Permet fer crides a objectes COM per separar les tasques més complexes de la presentació Diferents eines de desenvolupament, tant de Microsoft com d’altres (Dreamweaver UltraDev, Visual Studio…)

94 Aules d'empresa 2004 - LCFIB El framework ASP 4 Objectes bàsics per les aplicacions –Request conté informació sobre la petició que ens arriba des del navegador (paràmetres, cookies…) –Response Ens permet generar la resposta –Session Ens permet guardar variables associades a la sessió, que utilitza cookies de forma transparent –Server Ens permet crear nous objectes COM.

95 Aules d'empresa 2004 - LCFIB Exemple de ASP (1) <% Dim oConn Dim oRs Dim Index Set oConn = Server.CreateObject("ADODB.Connection") oConn.Open "Provider=Microsoft.Jet.OLEDB.4.0;Data Source=" & Server.MapPath("authors.mdb") Set oRs = oConn.Execute("SELECT * From authors") %>

96 Aules d'empresa 2004 - LCFIB Exemple de ASP (2) <% oRs.MoveNext Loop %> <% oRs.close oConn.close %>

97 Aules d'empresa 2004 - LCFIB ASP.NET Evolució de la plataforma.ASP No és 100% compatible amb el codi anterior Separa codi i presentació –Pàgina HTML + Tags de WebForms –Codi (en Visual Basic o altres) Permet configurar de forma declarativa –mètode d’autentificació –autoritzacions Concepte d’aplicació més que pàgines disperses i configuració de les aplicacions amb fitxers XML

98 Aules d'empresa 2004 - LCFIB Més sobre ASP.NET Permet programar una pàgina web com si fos una aplicació windows –Dissenyem la pàgina HTML, però en lloc dels elements habituals als formularis, tenim els tags de WebForms, que s’executen al servidor i generen HTML estàndard. –La part del codi s’estructura com a respostes als events generats pels elements de WebForms La pròpia plataforma s’encarrega de passar els paràmetres necessaris per poder fer el tractament dels events al servidor i generar la pàgina de resposta. No es barreja mai el codi amb l’HTML

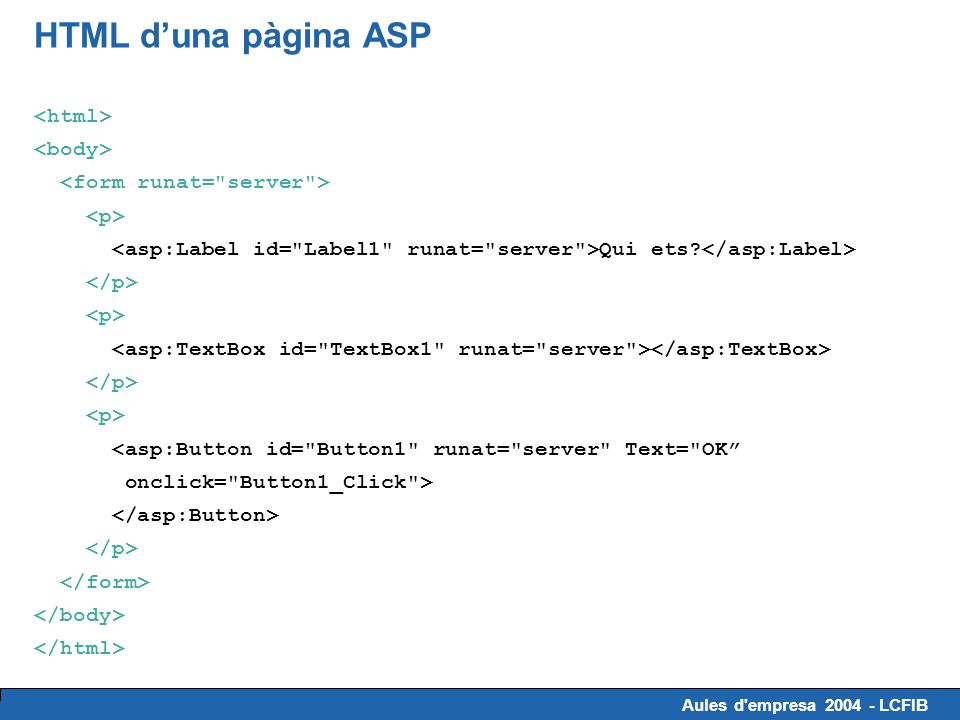

99 Aules d'empresa 2004 - LCFIB HTML d’una pàgina ASP Qui ets? <asp:Button id="Button1" runat="server" Text="OK” onclick="Button1_Click">

100 Aules d'empresa 2004 - LCFIB Codi d’una pàgina ASP.NET Sub Button1_Click(sender As Object, e As EventArgs) Label1.Text = "Hola, " & TextBox1.Text End Sub Voleu fer proves amb ASP.Net? –WebMatrix. Un entorn de desenvolupament que només ocupa 1Mb (i es de Microsoft!)

101 Aules d'empresa 2004 - LCFIB Conclusions sobre ASP ASP és un sistema madur, amb una gran base de desenvolupadors Hi ha hagut extensions del framework de ASP a altres plataformes i llenguatges, però la plataforma completa segueix estant lligada a Windows. Sistema més senzill de fer aplicacions web a plataforma Windows, sense necessitar més infrastructura que la que ja porta de sèrie. L’evolució de ASP cap ASP.NET marca el futur d’aquesta plataforma.

102 Aules d'empresa 2004 - LCFIB Servlets Framework per generar pàgines web des de classes Java Tenim accés a la petició, la resposta, la sessió i a paràmetres d’aplicació (Similar a ASP) Anem escrivint la pàgina des del programa, generant el codi HTML per programa (Similar a un CGI) Necessitem un contenidor de servlets, que executa una màquina virtual Java i que pot executar-se: –Al mateix procés que el servidor de web –En un procés o màquina a part Accés a totes les llibreries de Java –JDBC, mail, XML, PDF...

103 Aules d'empresa 2004 - LCFIB Exemple de Servlet (1) import java.io.*; import java.sql.*; import javax.servlet.*; import javax.servlet.http.*; public class ServletConsulta extends HttpServlet { public void doGet(HttpServletRequest request, HttpServletResponse response) throws IOException, ServletException { response.setContentType("text/html"); PrintWriter out = response.getWriter();

104 Aules d'empresa 2004 - LCFIB Exemple de Servlet (2) out.println(" "); try { Class.forName("sun.jdbc.odbc.JdbcOdbcDriver"); Connection conn= DriverManager.getConnection("jdbc:odbc:authors"); Statement stmt=conn.createStatement(); ResultSet rset= stmt.executeQuery("SELECT * FROM AUTHORS"); int cols=rset.getMetaData().getColumnCount();

105 Aules d'empresa 2004 - LCFIB Exemple de Servlet (3) while(rset.next()) { out.println(" "); for (int i=1;i<=cols;i++) { out.println(" "+rset.getString(i)+" "); } out.println(" "); } out.println(" "); rset.close();stmt.close();conn.close(); } catch (Exception e) { out.println(e.toString()); }

106 Aules d'empresa 2004 - LCFIB JSP JSP és l'equivalent a ASP en Java. Permet cridar altres classes Java, on hi haurà el gruix del codi. Les JSP fan de vista, amb un mínim de codi. Per exemple... No s’interpreta el codi cada vegada. La primera invocació fa que es compili la pàgina i es converteixi en un servlet. Els contenidors de servlets també ens permeten executar JSP (sempre que tinguem el compilador de Java)

107 Aules d'empresa 2004 - LCFIB Servidor Web JVM.class URL+ param. pàgina Contenidors de servlets / JSP Servidor Web BD.class JVM Servidor al mateix procés Servidor en un procés a part JDBC

108 Aules d'empresa 2004 - LCFIB Exemple amb JSP (1) <% Class.forName("sun.jdbc.odbc.JdbcOdbcDriver"); Connection conn= DriverManager.getConnection("jdbc:odbc:authors"); Statement stmt=conn.createStatement(); ResultSet rset= stmt.executeQuery("SELECT * From authors"); int cols=rset.getMetaData().getColumnCount(); %>

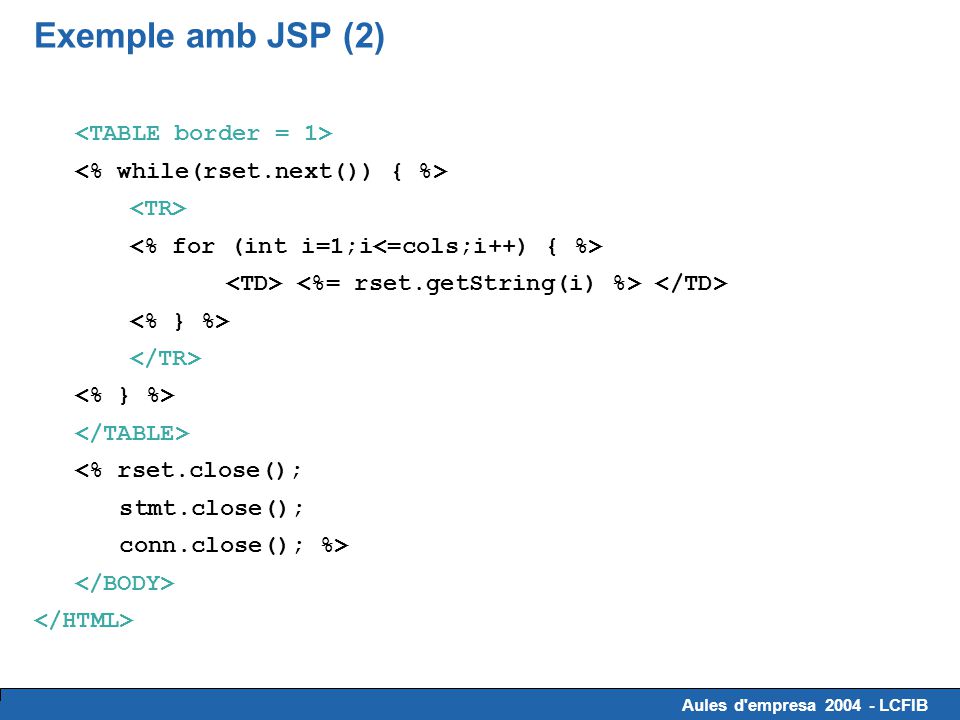

109 Aules d'empresa 2004 - LCFIB Exemple amb JSP (2) <% rset.close(); stmt.close(); conn.close(); %>

110 Aules d'empresa 2004 - LCFIB La idea de Tag Libs JSP permet declarar nous tags per posar a les nostres pàgines i associar-los a codi java, de forma més transparent que amb “useBean” Podem aconseguir una molt més gran separació entre presentació i codi. D’alguna forma ens permeten crear-nos el nostre propi llenguatge de script que barrejarem a les nostres pàgines Per una llista de Tag Libs ja programats... –http://jakarta.apache.org/taglibs/ Hi ha una llibreria estàndard (JSTL), però no inclosa a l’especificació de JSP

111 Aules d'empresa 2004 - LCFIB Exemple de pàgina amb Tag Libs <sql:driver var="dataSource" driver="sun.jdbc.odbc.JdbcOdbcDriver” url="jdbc:odbc:authors"> SELECT * FROM Authors

112 Aules d'empresa 2004 - LCFIB Aplicacions JSP/Servlet: Web applicacions Separarem en una estructura de directoris... –Pàgines estàtiques i JSP –Classes Java que s’executen com a servlets –Classes Java d’utilitats (JavaBeans) o Taglibs Configurarem l’aplicació al fitxer web.xml… –Paràmetres d’inicialització –Tipus mime –Mapejos de URL a servlets –Usuaris, grups i autoritzacions Empaquetarem tot aixo en un fitxer.WAR (Web Application Archive)

113 Aules d'empresa 2004 - LCFIB Arquitectura MVC aplicada a Java MVC es una forma de separar el codi de la presentació que es basa en tenir 3 components –El model, que representa l’aplicació en sí –Les vistes, que presenten aquestes dades –El controlador, que s’encarrega d’instanciar les classes del model i presentar les vistes correctes Tot i ser una estructura pensada per aplicacions amb interfícies gràfiques, és perfectament extensible a aplicacions web Model JavaBeans Vista JSP Controlador Serlvet

114 Aules d'empresa 2004 - LCFIB Del model “senzill” al model MVC

115 Aules d'empresa 2004 - LCFIB Forçant MVC: Struts Struts és un framework que ens permeten forçar les nostres aplicacions a utilitzar MVC –Proporciona un servlet controlador configurable amb un fitxer XML amb les accions a executar per cada una de les URL (les Action Classes) –Totes les peticions van a aquest servlet –Les Action classes actuen sobre les classes Java que formen el model, que son les que realment fan la feina –A les vistes, ens proporciona tags que ens ajuden a fer vistes multiidioma i també validar les entrades, a l’estil dels WebForms de ASP.NET

116 Aules d'empresa 2004 - LCFIB Més frameworks, llibreries i utilitats Velocity. Sistema de plantilles en Java uPortal. Framework per construir portals. De per si ja constitueix un sistema complet amb gestió d’usuaris i agregació de continguts. Hibernate. Un dels molts motors de persistència existents, que ens permet guardar els nostres objectes en una base de dades relacional iText. Generació de documents en PDF Eclipse. IDE per Java molt complet, amb possibilitat de plugins per diverses tecnologies.

117 Aules d'empresa 2004 - LCFIB Tomcat Contenidor de servlets, però també pot funcionar com a servidor web en entorns de desenvolupament Projecte de la mateixa gent de Apache. També és gratis Implementació de referència: és el primer en suportar les noves especificacions de Servlets i JSP Pot funcionar conjuntament amb IIS, Apache o altres servidors web, com a un procés a part i fins i tot en una màquina diferent

118 Aules d'empresa 2004 - LCFIB Alternatives a Tomcat JRUN –Abans només servidor de servlets i ara servidor J2EE complet, ara distribuït per Macromedia Resin –Competència directa de Tomcat, segons sembla amb millor rendiment Jetty –Mini servidor de servlets pensat per incrustar-lo en altres aplicacions Qualsevol servidor que suporti la plataforma J2EE, si estem disposats a assumir els recursos que necessiten

119 Aules d'empresa 2004 - LCFIB Conclusions sobre Servlets/JSP JSP és una còpia descarada de ASP, però que no es restringeix a plataforma windows S’ha convertit en un estàndard amb molta acceptació JSP i servlets són 100% equivalents. Es tracta de la mateixa tecnologia amb diferents formes d’utilització Idea de taglibs per estendre el comportament molt bona Suport per fer aplicacions estructurades –Frameworks per MVC, plantilles, portals –Empaquetat d’aplicacions independents Llibreries de qualsevol cosa: busqueu abans de desenvolupar! Dintre de la plataforma J2EE, que veurem més endavant

120 Aules d'empresa 2004 - LCFIB XML / XSL Aquesta arquitectura el que pretén és generar pàgines que es puguin veure en qualsevol tipus de navegador La idea bàsica és separar les dades de la presentació. –XML: guarda les dades a presentar –XSL: guarda la forma de presentar-les, que serà diferent en funció del dispositiu de sortida. Existeixen llibreries per tractar XML/XSL en PHP, Java, ASP i altres llenguatges i plataformes. No es tracta de cap substitut de les tecnologies anteriors.

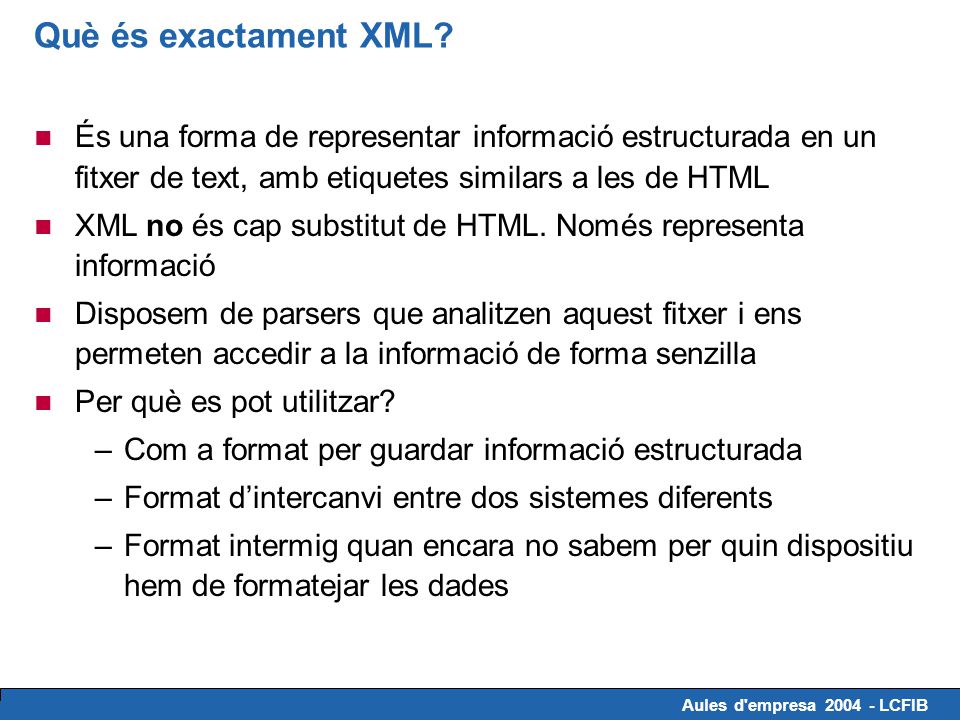

121 Aules d'empresa 2004 - LCFIB Què és exactament XML? És una forma de representar informació estructurada en un fitxer de text, amb etiquetes similars a les de HTML XML no és cap substitut de HTML. Només representa informació Disposem de parsers que analitzen aquest fitxer i ens permeten accedir a la informació de forma senzilla Per què es pot utilitzar? –Com a format per guardar informació estructurada –Format d’intercanvi entre dos sistemes diferents –Format intermig quan encara no sabem per quin dispositiu hem de formatejar les dades

122 Aules d'empresa 2004 - LCFIB Exemple de document XML BSO Amelie Yann Tiersen 16.00 2001 Tots els tags que s’obren es tanquen sense superposar-se És “case sensitive” Els tags van entre “ ” i els atributs entre cometes Tot el document ha d’estar dintre d’un tag

123 Aules d'empresa 2004 - LCFIB Grans preguntes de XML Quines etiquetes estan permeses a XML? Les mateixes de HTML? –NO. XML és només el format en el que s’han d’escriure les etiquetes, però les etiquetes poden ser qualsevols. De fet, XML és més un meta-llenguatge que un llenguatge En el futur XML substituirà HTML? –NO. XML no té forma de dir l’aspecte o forma de presentació, que es el que esperem d’una pàgina HTML. Només són dades XML és el format perfecte per guardar les dades? –NO. Normalment, el millor sistema segueixen sent les bases de dades

124 Aules d'empresa 2004 - LCFIB XML: un món de sigles DTD: És l’estructura que ha de seguir un fitxer XML per ser correcte. Indica quines etiquetes són possibles, quins atributs pot tenir cada etiqueta, quina estructura han de tenir aquestes etiquetes… Són com regles gramaticals. –Un document vàlid, compleix un DTD –Un document ben format, simplement segueix les normes de XML XSL / XSLT: Fulls d’estil i transformacions per XML. L’aplicació de XSLT sobre un document XML ens permet donar-li un aspecte, i convertir-lo per exemple, en una pàgina HTML o un document WML per mostrar-lo a través de mòbil.

125 Aules d'empresa 2004 - LCFIB Més conceptes relacionats XHTML. HTML amb sintaxi de XML. No és cap nou llenguatge, és simplement que per considerar HTML com un subconjunt de XML, hem de ser molt més estrictes amb la sintaxi. XPath. És la forma que tenim de referir-nos a parts del documents XML: branques completes, elements concrets… És imprescindible quan hem de fer tractaments de l’arbre, per especificar a quina part ens referim namespace. Com que a XML ens podem inventar les etiquetes, és una forma d’indicar que certes etiquetes estan relacionades.

126 Aules d'empresa 2004 - LCFIB Exemple de XSLT / Xpath / namespaces Title Artist

127 Aules d'empresa 2004 - LCFIB SAX / DOM Els documents XML es poden processar de dos formes: –Llegint el fitxer i creant un arbre en memòria (DOM) –Generant uns events cada vegada que el parser troba un determinat element al document (SAX) Treballar amb DOM ens permet manipular de forma molt senzilla el document, accedir a la part que vulguem i transformar-lo Treballar amb SAX és molt més eficient i per exemple és el sistema ideal si tenim un servidor que ha de transformar molts documents.

128 Aules d'empresa 2004 - LCFIB Com funciona una aplicació XML/XSL? S’obté el document XML –fitxer XML –informació d’una BD obtinguda com a document XML –... S’obté el full d’estil XSL (normalment un fitxer) –A partir de la informació continguda al XML –Segons el tipus de client S’apliquen les transformacions corresponents i s’obté la pàgina resultat, sigui aquesta WML, XHTML o una altra variant de XML. També podem transformar el fitxer XML en el que volguem per programa, sense fulls d’estil.

129 Aules d'empresa 2004 - LCFIB Què necessitem per treballar amb XML? Java / C++ –Xerces / Xalan (http://xml.apache.org) ASP –Microsoft XML Parser que ve amb Explorer a partir de la versió 5.0 PHP –Actualment, s’ha de compilar PHP amb el parser expat (http://www.jclark.com/xml) També tenim suport per PERL, Phyton, PL/SQL...

130 Aules d'empresa 2004 - LCFIB Conclusions sobre XML El fenomen XML sembla de vegades més una qüestió de marketing que de necessitats reals. No hem d’oblidar que en el fons no és més que un format que ens permet una manipulació i transformació fàcil Hem d’utilitzar XML per web? –Tenim dades que no podem obtenir com XML? –Podem generar XML fàcilment? –HTML no és XML. Si el que volem transformar són pàgines web que ja tenim amb tècniques pròpies de XML, tindrem problemes És una bona solució per intercanvi de dades

131 Aules d'empresa 2004 - LCFIB Altres arquitectures alternatives ColdFusion –Va ser un dels productes pioners –Servidor propi i un llenguatge propi: CFML –Potent, però totalment integrat amb la presentació Apache mod_perl / mod_python –Moduls d’apache que ens permeten integrar els llenguatges PERL i Python al servidor, a l’estil del Visual Basic a IIS –Pas intermig entre els CGI i PHP, ideal pels que ja dominaven algun d’aquests llenguatges...

132 Aules d'empresa 2004 - LCFIB Conclusions Solucionen el problema de rendiment dels CGI i ens proporcionen unes API o ens faciliten el procés de creació de les pàgines Hi ha solucions més estàndard i altres més basades en plataformes concretes. Hem de triar amb compte. Són una bona solució per la gran majoria de les aplicacions web a les que ens puguem enfrontar. No hem d’oblidar-ho. Encara són un model excessivament limitat per plantejar-nos grans aplicacions que poden ser crítiques.

133 LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain lcfib@fib.upc.es http://www.fib.upc.es/LCFIB/ Arquitectures complexes

134 Aules d'empresa 2004 - LCFIB Un canvi de filosofia Fins ara ens hem plantejat el desenvolupament de contingut dinàmic des del punt de vista web Quan ens estem plantejant una aplicació més gran, per exemple, un sistema de banca on-line, hem de pensar d’una altra forma Pàgines web Pàgines dinàmiques Aplicació Aplicació amb interfície web

135 Aules d'empresa 2004 - LCFIB Arquitectura de 2 capes Les aplicacions tradicionals client servidor són de 2 capes: per una banda, el client amb el codi de l’aplicació i el servidor amb les dades El codi s’executa al client Qualsevol canvi s’ha de distribuir i instal·lar a tots els clients BD Programa client

136 Aules d'empresa 2004 - LCFIB Arquitectura de 3 capes Dividim l’aplicació en 2 parts. –Lògica de l’aplicació –Client Idea de thin client. Els usuaris tenen un client universal o molt reduït: el gruix de l’aplicació està a la capa intermitja Molt més fàcil d’actualitzar versions. Menys cost de gestió Les aplicacions web són sempre de 3 capes. Servidor Web BD

137 Aules d'empresa 2004 - LCFIB Model general d’aplicacions de 3 capes BD Lògica de negoci Clients no web Presentació Altres sistemes

138 Aules d'empresa 2004 - LCFIB Més sobre les arquitectures de 3 capes Una aplicació complexa pot necessitar clients web i clients no web, com per exemple clients Windows, Java, WAP… Volem també que els components de l’aplicació es puguin distribuir de forma flexible, que puguin estar en diferents màquines per si una falla o per distribuir la càrrega. Un servidor web es queda curt per executar aquest tipus d’aplicacions. Necessitem un servidor d’aplicacions Igual que tenim estàndards per aplicacions web (ASP, JSP, CGI) també tenim estàndards per l’arquitectura completa. –Arquitectura Java: J2EE –Arquitectura Microsoft:.NET

139 Aules d'empresa 2004 - LCFIB Arquitectura J2EE Arquitectura completa d’aplicacions de n-capes basat en la plataforma Java Idea principal: aplicacions a la capa intermitja, accessibles a través de thin clients (normalment, navegadors web) –Components per la lògica de negoci –Capa de presentació J2EE és un Model de programació –Com hem de desenvolupar les aplicacions? J2EE és una Plataforma: –Què necessitem per executar-les?

140 Aules d'empresa 2004 - LCFIB Elements del Model d’Aplicació Model de components –EJB (Enterprise Java Beans) Capa de presentació –Servlets /JSP Protocol per comunicar components remots –RMI / IIOP Accés a bases de dades o altres fonts d’informació –JDBC (Bases de dades relacionals) –JNDI (Serveis de directori) –JavaMail (Correu electrònic) –JTA (Transaccions)

141 Aules d'empresa 2004 - LCFIB Esquema de l’arquitectura

142 Aules d'empresa 2004 - LCFIB Què és un EJB? Són components de l’aplicació que s’executen a la capa intermitja i que executen la lògica de negoci Han d’executar-se en un servidor de EJB, que els hi proporcionarà serveis transaccionals, d’accés a dades, de missatges… Des del client ens relacionem amb el servidor EJB, no directament amb les classes que conté. Un contenidor de EJB es comporta de manera similar a una base de dades: contactem amb ell per accedir als components que conté, deixant a les seves mans la forma en que els administra.

143 Aules d'empresa 2004 - LCFIB 3 classes de EJB Session beans Són operacions que invoca el client, no tenen estat. Entity beans Representen informació. Un canvi al seu estat es reflexa a base de dades –BMP (Bean Managed Persistence): Nosaltres mateixos fem l’accés a la Base de Dades. –CMP (Content Managed Persistence): Deixem que el contenidor s’encarregui de la persistència Message-driven beans Ens serveixen per comunicació assíncrona

144 Aules d'empresa 2004 - LCFIB Característiques del Model d’Aplicació J2EE intenta que gran part del que fins ara s’havia de programar explícitament s’especifiqui de forma declarativa en fitxers descriptors XML i ho controli el servidor –Seguretat: quins usuaris poden accedir a cada EJB i que poden executar –Transaccions: quins components poden utilitzar transaccions i com les implementen –Persistència: si un component ha de ser persistent, com es mapeja en una base de dades Aquestes característiques es podran variar en el moment d'instal·lar l’aplicació al servidor d’aplicacions

145 Aules d'empresa 2004 - LCFIB EJB i Usuaris Com sabem quin usuari ens executa els EJB? Què significa exactament que un EJB suporti transaccions? Quan executem un EJB li passem un context d’execució en el que consta l’usuari que l’esta executant Ens hem d’imaginar el servidor EJB com una base de dades. Sabem qui es connecta i quan fa vàries modificacions, podem agrupar-les en transaccions Normalment, l’usuari ens arribarà via web. La capa de presentació el passarà via context a les EJB

146 Aules d'empresa 2004 - LCFIB Exemple. Botiga de llibres

147 Aules d'empresa 2004 - LCFIB Pros i contres de J2EE En contra... –Arquitectura complicada –No gaire rendiment, especialment si confiem en la persistència basada en el contenidor –Moltes restriccions A favor –Estàndard. Una aplicació feta utilitzant J2EE segueix una sèrie de normatives que fan que sigui “fàcil” de modificar per un altre desenvolupador –Molts servidors on es poden instalar aquestes aplicacions “sense” (amb moltes cometes) modificacions

148 Aules d'empresa 2004 - LCFIB Arquitectura Windows.NET Arquitectura de n-capes de Microsoft Es basa en: –Un model de components:.NET Components –Un nou llenguatge: C# (però no exclusivament) –Un protocol per invocació de serveis: SOAP –Tecnologia per generar pàgines: ASP.NET Anteriorment, Microsoft havia intentat crear una arquitectura anomenada DNA, basada en DCOM com a protocol, però aquest sembla un intent més seriós

149 Aules d'empresa 2004 - LCFIB Components.NET El model d’objectes de la plataforma.NET es basa CLR, una llibreria comuna de tipus per tots els llenguatges suportats per la plataforma. Els objectes es generen en un codi intermig anomenat MSIL, similar al bytecode de Java. La CLR (common language) executa els programes que estan en MSIL passant-los a llenguatge natiu abans d’executar-los (no exactament el mateix que un JIT) Els components.NET són els substituts dels.COM, tot i que hi ha wrappers que ens permeten enllaçar ambdues tecnologies Porten incorporat un sistema de versió, per evitar problemes de DLL

150 Aules d'empresa 2004 - LCFIB Components.NET i C# C# és una evolució de C++ molt similar a l’evolució de C++ que representa Java. És el primer llenguatge pensat específicament per la plataforma.NET. El resultat de compilar un programa fet en C# és codi MSIL, exactament igual que la resta de llenguatges.NET Gràcies a que tots els programes s’executen a traves de CLR, hi pot haver un alt grau d’integració entre llenguatges –Java: un sol llenguatge, múltiples plataformes –.NET: una sola plataforma, molts llenguatges

151 Aules d'empresa 2004 - LCFIB.NET multiplataforma? Per què un llenguatge intermig si només donem suport a plataforma windows? –Aconseguim un entorn d’execució controlada –Obtenim una gran interacció entre diferents llenguatges, per exemple, herència entre VBasic i C# Podem fer que.NET sigui multiplataforma? –http://www.go-mono.com. Algú s’anima? –Projecte liderat per Miguel de Icaza, creador del gnome

152 Aules d'empresa 2004 - LCFIB SOAP SOAP és un protocol per invocació remota d’objectes basada en XML La idea principal és que és independent del transport, tot i que ara mateix s’utilitza sobre HTTP –Petició normal HTTP passant com a paràmetre a una estructura XML amb la invocació –Retorna un document XML amb el resultat –No necessita cap servidor especial –Pot travessar firewalls Ha tingut acceptació, fins i tot fora de la plataforma.NET, ja que és independent de la plataforma.

153 Aules d'empresa 2004 - LCFIB Web Services. La paraula de moda Què són el Web Services? –Són components remots pensats per ser invocats via SOAP. A la plataforma.NET, qualsevol component pot convertir-se fàcilment en un Web Service, utilitzant ASP.NET –Es crea un fitxer.asmx servit per IIS J2EE no està preparat d’entrada. S’hi ha afegit APIs per fer crides SOAP a través de JAX-RPC

154 Aules d'empresa 2004 - LCFIB Web Services i la infrastructura necessària Només amb el que hem dit fins ara, la idea de Web Services queda una mica coixa. Ens faltaria... –WSDL Ens permet descriure els mètodes que té el servei. –UDDI directoris en els que podem registrar els serveis. –ebXML defineix formats de documents que s’haurien de fer servir en les transaccions electròniques

155 Aules d'empresa 2004 - LCFIB Conclusions Llenguatge Intèrpret Pàgines dinàmiques Components Web services Accés a BD J2EE Java JRE JSP EJB SOAP JDBC.NET C#, VB... CLR ASP.NET.NET Components ADO Web services

156 Aules d'empresa 2004 - LCFIB Conclusions Tant J2EE com.NET ofereixen una gran complexitat. És important primer de tot plantejar-se si val la pena o si podem quedar-nos només amb una part (JSP/ASP.NET únicament) Si les comparem detingudament, totes dues propostes són en el fons bastant semblants. Les arquitectures de 3 capes completes ens ofereixen un escenari molt més complex que les pàgines dinàmiques És molt important tenir una arquitectura estàndard per no haver de llençar l’aplicació desenvolupada si canviem de plataforma i per interactuar amb d’altres.

157 LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain lcfib@fib.upc.es http://www.fib.upc.es/LCFIB/ Servidors d’aplicacions

158 Aules d'empresa 2004 - LCFIB Servidors d’aplicacions De què parlarem? –Servidors d’aplicacions i servidors web –Característiques que haurien de tenir –Arquitectures per alta disponibilitat –Alguns productes disponibles al mercat i les seves característiques

159 Aules d'empresa 2004 - LCFIB Què és un servidor d'aplicacions? Definició àmplia: Un servidor d'aplicacions és el servidor que hi ha a la capa intermitja, és a dir, entre el client i les fonts de dades Definció restrictiva: És aquell servidor que dóna suport als "thin clients", controlant les sessions dels usuaris, executant la lògica de negoci i connectant amb el recursos back-end, ja siguin dades, transaccions o contingut, donant a més suport per alta disponibilitat.

160 Aules d'empresa 2004 - LCFIB Servidor web vs. Servidor d'aplicacions La diferència bàsica entre un servidor web i un d'aplicacions és que el servidor d'aplicacions no només ha de donar suport a clients web Els servidors web com a tals poden executar CGI i algun llenguatge de script, però no suportar una arquitectura gaire més complexa. Als servidors d’aplicacions, una de les capes és sempre el servidor web. Servidor d’aplicacions Servidor web

161 Aules d'empresa 2004 - LCFIB Quins components hi podem trobar? Autorització/ seguretat Clients no web Servidor Web Conectors altres sistemes Conectors amb BD Cachés Portals BD Altres sistemes Gestors contingut Balacejadors/ alta disponibilitat... Administració

162 Aules d'empresa 2004 - LCFIB La carta als reis dels servidors d’aplicacions Serveis de seguretat –Declaració descriptiva (no per programa) –Utilització de certificats de client Control de les sessions i l'estat –Transparència en cookies i altres sistemes –Persistència dels objectes Balanceig de càrrega i tolerància a fallades –Funcionament en cluster –Escalabilitat posant més servidors

163 Aules d'empresa 2004 - LCFIB La carta als reis dels servidors d’aplicacions Suport per diferents clients –Presentació adaptada a HTML, mòbils, PDA… –Possibilitat de connexió directa als objectes de la capa de domini amb aplicacions remotes Accés a diferents tipus de dades –Conectivitat amb els sistemes de la organització Transaccions –Possibilitat de controlar transaccions que utilitzen diferents sistemes

164 Aules d'empresa 2004 - LCFIB La carta als reis dels servidors d’aplicacions Adherència a estàndards –J2EE –XML, LDAP, CORBA, SOAP... Aplicacions i mòduls ja construïts sobre el propi servidor –Portals –Gestors de contingut –Aplicacions de comerç electrònic –Connectors amb altres sistemes –...

165 Aules d'empresa 2004 - LCFIB La carta als reis dels servidors d’aplicacions Facilitat per desenvolupar –Mòduls per poder treballar amb Entorns de desenvolupaments (IDE) Facilitat per administrar –Administració remota via web –Monitorització de l’execució de l’aplicació en temps real –Possibilitat de deixar logs de l’execució –Hot deploy: posada en marxa de noves aplicacions o versions sense haver de parar el sistema.

166 Aules d'empresa 2004 - LCFIB Arquitectures per alta disponibilitat –Balancejadors web hardware –Màquines que fan de servidors web –Màquines que fan de servidor d’aplicacions, en cluster Balancejador web Balancejador web Servidor aplicacions Balancejador web Servidor aplicacions...

167 Aules d'empresa 2004 - LCFIB Factors a tenir en compte Balanceig web –Sticky sessions: una vegada començada una sessió, no la pot servir una altra màquina. –Si un dels servidors web cau, com ho detecta el balancejador? –Com repartim la carrega? Cluster de servidors d’aplicacions –Cada servidor web només es comunica amb el seu servidor d’aplicacions? –S’ha de replicar la informació de les sessions perquè qualsevol servidor d’aplicacions pugui continuar una sessió si cau el que la gestionava originalment?

168 Aules d'empresa 2004 - LCFIB Conclusions sobre alta disponibilitat El fet de posar un servidor d’aplicacions no garantitza alta disponibilitat, hi ha una feina de configuració important Quan més senzilla sigui una aplicació, més fàcil serà fer-la tolerant a fallades: –Si no tenim sessions, no cal replicar res Hem d’anar en compte de no crear punts de fallada: –Què passa si cau el balancejador hard? –Què passa si cau la base de dades? –Podem detectar el fet que un servei “es quedi tonto”? –Pot ser que el servidor aguanti però que se’ns col·lapsi l’ample de banda?

169 Aules d'empresa 2004 - LCFIB Oracle 9i Application Server Una mica d’història –Oracle Web Server (versió 2.0) –Oracle Web Application Server (versió 3.0) –Internet Application Server Primeres versions –Arquitectura basada en “cartridges” per diferents tipus d’aplicacions –El més important era el de PL/SQL, que executava aplicacions que estaven… a la base de dades! –Cartridge Java, però no per Servlets

170 Aules d'empresa 2004 - LCFIB Oracle 9i Application Server Actualment –Primera capa basada en Apache / mod_jserv / mod_plsql –Segona capa, amb el servidor d’aplicacions pròpiament Integració en un de tots els servidors de Oracle –Servidor de forms (aplicacions clàssiques Oracle) –Oracle Portal (abans WebDB) –Application Server (PL/SQL, Java, JSP, EJB...) Gran importància del caché, tant de pàgines com de la base de dades, per evitar peticions innecessàries. Implementa ESI

171 Aules d'empresa 2004 - LCFIB ESI (Edge Side Include) a Oracle 9i Les pàgines de portals, aglutinen informació de diferents llocs, però gran part de la pàgina és fixa. Si la guardem en un caché, la pàgina no estarà actualitzada. Amb ESI, el que fem és separar les nostres pàgines en fragments, indicant –origen de la informació –tipus d’informació (fixa,variable) –quant de temps es pot mantenir en caché La idea sota és que les pàgines es “munten” en un lloc proper al client i només es demanen al servidor quan es estrictament necessari

172 Aules d'empresa 2004 - LCFIB JBoss Servidor Open Source (es guanyen la vida fent classes i consultories) Servidor J2EE complet, com la majoria dels que veurem Microkernel amb mòduls, basats en tecnologia JMX (Java Management Extension) Novetat: suport per AOP (Aspect Oriented Programming) –Permet afegir funcionalitats comuns a una sèrie de classes, per exemple persistència, logging...

173 Aules d'empresa 2004 - LCFIB Lotus Notes No és un servidor d’aplicacions, sinó una plataforma de treball en grup i base de dades de documents El servidor (domino) ha passat de ser servidor de Lotus Notes a poder fer també de –servidor web (amb les bases de dades de documents) –servidor LDAP (amb els usuaris del sistema) Es poden programar aplicacions en un llenguatge propi (LotusScript), en Java o simplement permetre accés a les bases de dades Sistema ideal per publicar documents de forma que impliqui a tota la organització

174 Aules d'empresa 2004 - LCFIB Vignette Story Server Eina per crear grans portals CMS: Content Management System –Edició via web –Entorn de desenvolupament i producció –Workflows de la informació CDS: Content Delivery System –“Ensambla” les pàgines –Personalització Treballa conjuntament amb el servidor d’aplicacions Sistema basat en plantilles i, inicialment TCL com a llenguatge Actualment, plataforma V7

175 Aules d'empresa 2004 - LCFIB Més servidors Weblogic –Weblogic és un dels servidors més veterans –Té suport per pràcticament tot i suporta les últimes versions dels estàndards Sun ONE Application Server –Integració amb la resta de productes de la plataforma Sun ONE: servidor web, servidor de directori, entorn de desenvolupament (Sun ONE Studio)... –Té una versió que es distribueix gratuïtament.

176 Aules d'empresa 2004 - LCFIB BEA Weblogic

177 Aules d'empresa 2004 - LCFIB Més servidors WebSphere –Solució completa, fins i tot amb base de dades (DB2) –Excessivament complex –Difícil de posar en marxa Zope –Servidor d’aplicacions basat en Python –Open Source i gratuït –Fa de gestor de contingut i permet desenvolupar noves aplicacions en Python

178 Aules d'empresa 2004 - LCFIB Conclusions És realment difícil definir el que fa exactament un servidor d'aplicacions, sobretot ara que cada vegada intenten fer més coses És difícil avaluar-los. Totes les grans marques tenen algun joc de proves que l’afavoreix enormement i no ens en podem refiar No ens hem de deixar enganyar pel nom i hem de veure realment quines característiques té un producte Un servidor d'aplicacions necessita una gran quantitat de recursos. Potser un servidor web amb una sèrie d’extensions ens servirà si només hem de servir les nostres aplicacions a clients HTML.

179 LCFIB Jordi Girona 1-3, Mòdul B6 E-08034 Barcelona, Spain lcfib@fib.upc.es http://www.fib.upc.es/LCFIB/ El web de la FIB

180 Aules d'empresa 2004 - LCFIB Primera etapa Servidor CERN Desenvolupament de la consulta d'expedients, totalment feta a partir de pàgines estàtiques Primer sistema d'autentificació d'usuaris, totalment estàtic NavegadorWeb de la FIB Cern

181 Aules d'empresa 2004 - LCFIB Segona etapa. Desenvolupament de l'aplicació de modificació de la guia docent basada en CGI i fitxers de dades. Primer racó del professor Canvi del servidor a Netscape Enterprise Server Aplicació d'avisos i notes, també basada en CGI i fitxers de dades Navegador Web de la FIB NES Fitxer de dades

182 Aules d'empresa 2004 - LCFIB Tercera etapa Introducció de Oracle i Oracle Application Server, lligats amb el servidor de Netscape. Es van migrant les aplicacions disponibles a PL/SQL L'autentificació d'usuaris es fa per base de dades: finalment els usuaris es poden canviar el password Navegador Web de la FIB NESOAS BD Oracle

183 Aules d'empresa 2004 - LCFIB Quarta etapa Introducció de la tecnologia servlets a l'aplicació de votacions electròniques Utilització del servidor JRUN lligat amb Netscape Enterprise Server, que a la versió 3.0 tenia un suport molt pobre de servlets Navegador Web de la FIB NES JRUN OAS BD Oracle

184 Aules d'empresa 2004 - LCFIB Cinquena etapa Utilització d'un servidor LDAP per guardar els passwords d'usuari, de cara a implementar un sistema de password únic amb la resta de sistemes Utilització del LDAP de la UPC pels passwords dels professors Canvi als servidors Apache (web) i Jserv (servlets), que ens donen la flexibilitat necessària per treballar amb 2 servidors LDAP Eliminació de Oracle Application Server i substitució per un mòdul de Apache que permet executar PL/SQL Servidor segur pels racons: els password sempre viatgen encriptats

185 Aules d'empresa 2004 - LCFIB Cinquena etapa. Esquema Navegador Web de la FIB Apache JServ BD Oracle https iPlanet LDAP Lotus Notes

186 Aules d'empresa 2004 - LCFIB LDAP i integració amb la resta de sistemes Gràcies al fet d'autentificar els usuaris amb LDAP, s'ha pogut crear un sistema de password únic Aquest password afecta a mail, autentificació a diferents màquines i ens ha permet també posar en marxa el webmail des del racó sense tornar a demanar password Consulta del webmail Apache https iPlanet LDAP webmail.fib.upc.es IMAP alabi/alaba ada fusio/fissio

187 Aules d'empresa 2004 - LCFIB Sisena etapa Una màquina farà de racó i l'altre de web, però seran totalment intercanviables, ja que comparteixen disc Actualització de JServ a Tomcat com a servidor de servlets Balanceig de càrrega entre els servidors de servlets Eliminació del modul mod_owa per executar el codi llegat PL/SQL substuint-lo per DBPrism, basat en servlets

188 Aules d'empresa 2004 - LCFIB Navegador Web de la FIB Apache Tomcat BD Oracle https iPlanet LDAP Lotus Notes Sisena etapa. Esquema Tomcat

189 Aules d'empresa 2004 - LCFIB Millores previstes A nivell d’arquitectura, aconseguir un entorn d’alta disponibilitat, de forma que qualsevol dels dos servidors pugui assumir les funcions de l’altre de forma automàtica en cas de problemes Intentar potenciar més la part de docència no presencial, per que cada assignatura pugui tenir un espai propi dintre del racó (i aixi evitar que els professors facin pàgines externes) Estudiar altres formes més flexibles d’integrar tota la informació actual, a l’estil de uPortal.

190 Aules d'empresa 2004 - LCFIB Conclusions El web de la FIB s'ha anat adaptant a les noves tecnologies per satisfer les necessitats que s'han anat creant El web i sobretot els racons s'han convertit en una eina imprescindible a la FIB Cada cop s'han anat creant més serveis, ja sigui per iniciativa pròpia o per peticions explícites de professors o estudiants

191 Aules d'empresa 2004 - LCFIB Per consultes sobre el seminari o temes web en general jaumem@fib.upc.es Per suggerències o problemes amb el web de la FIB webmaster@fib.upc.es Per suggerències o problemes amb quasevol tema dels servidors o aules informàtiques de la FIB lcfib@fib.upc.es
