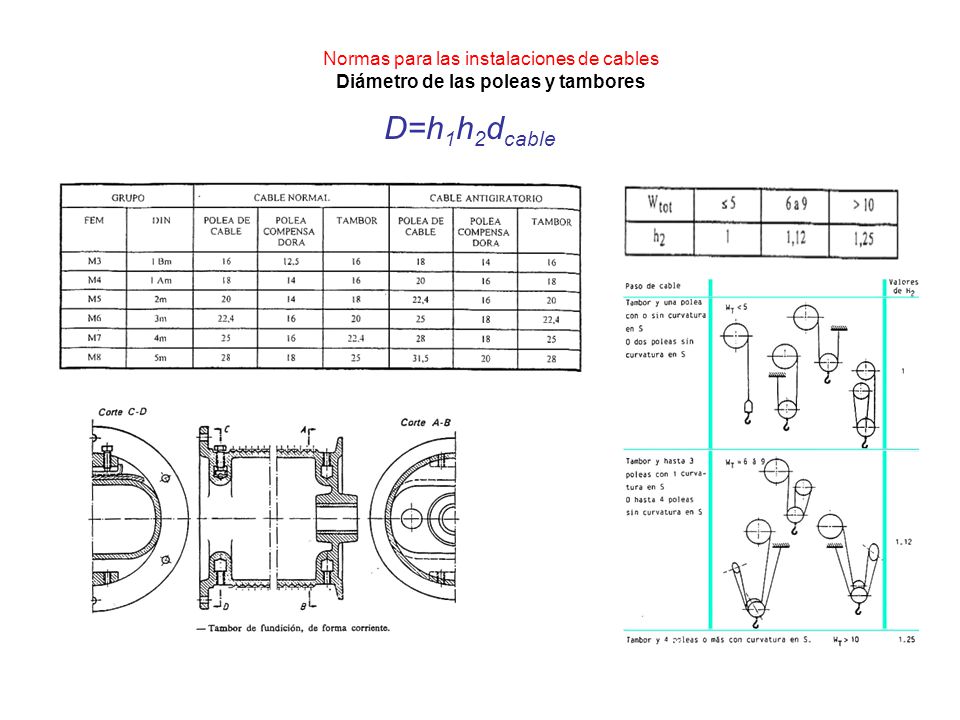

2 Normas para las instalaciones de cables Diámetro de las poleas y tambores

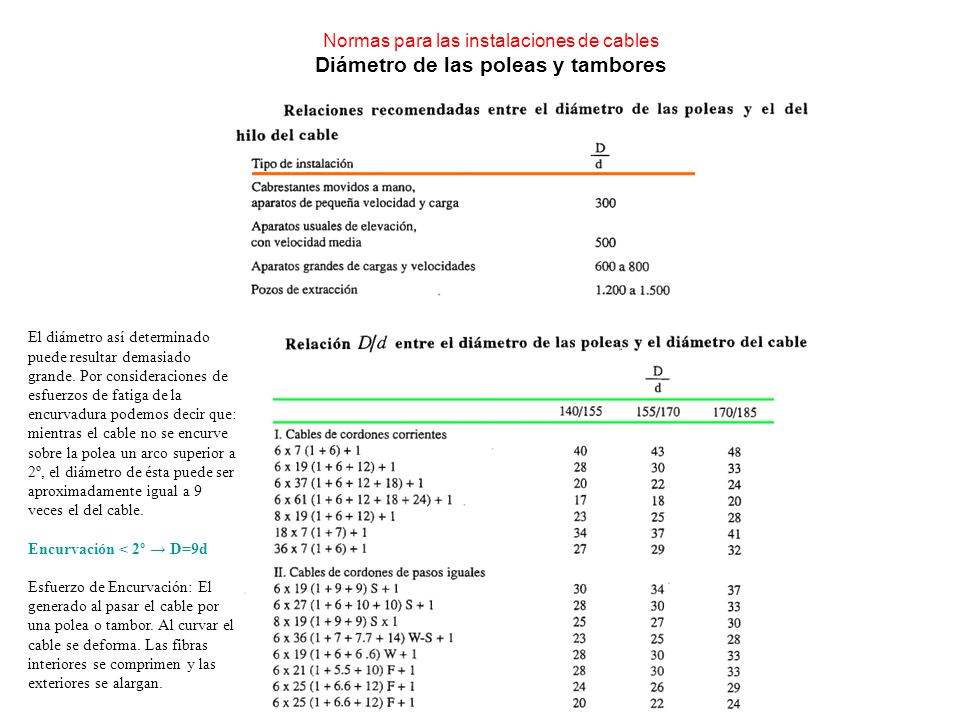

El diámetro así determinado puede resultar demasiado grande. Por consideraciones de esfuerzos de fatiga de la encurvadura podemos decir que: mientras el cable no se encurve sobre la polea un arco superior a 2º, el diámetro de ésta puede ser aproximadamente igual a 9 veces el del cable. Encurvación < 2º → D=9d Esfuerzo de Encurvación: El generado al pasar el cable por una polea o tambor. Al curvar el cable se deforma. Las fibras interiores se comprimen y las exteriores se alargan.

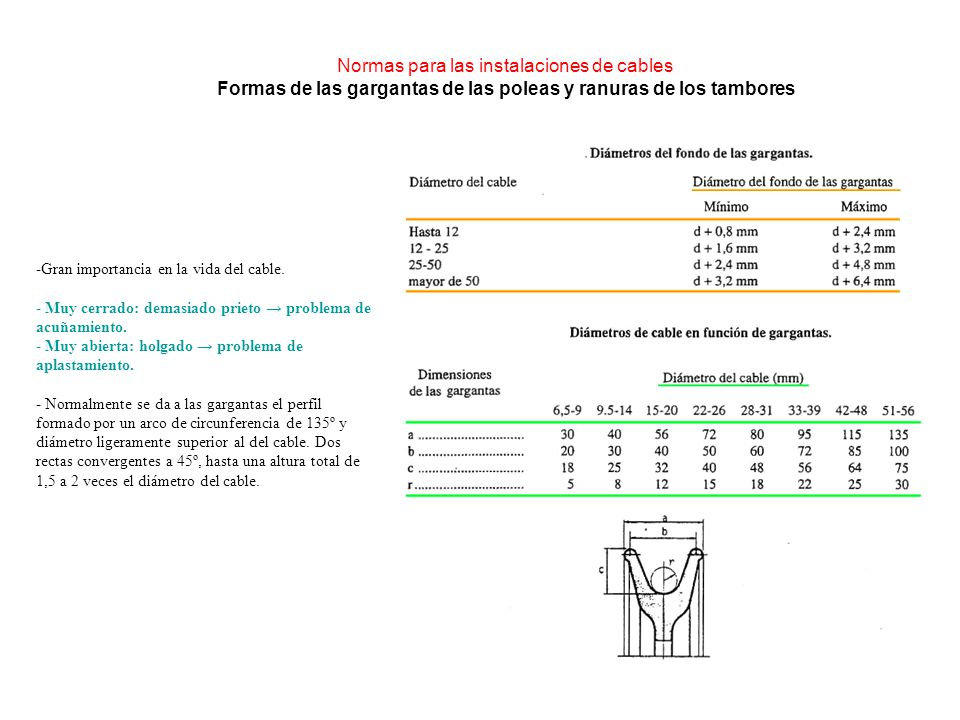

3 Normas para las instalaciones de cables Formas de las gargantas de las poleas y ranuras de los tambores Gran importancia en la vida del cable. Muy cerrado: demasiado prieto → problema de acuñamiento. Muy abierta: holgado → problema de aplastamiento. Normalmente se da a las gargantas el perfil formado por un arco de circunferencia de 135º y diámetro ligeramente superior al del cable. Dos rectas convergentes a 45º, hasta una altura total de 1,5 a 2 veces el diámetro del cable.

4 Normas para las instalaciones de cables Diámetro de las poleas y tambores

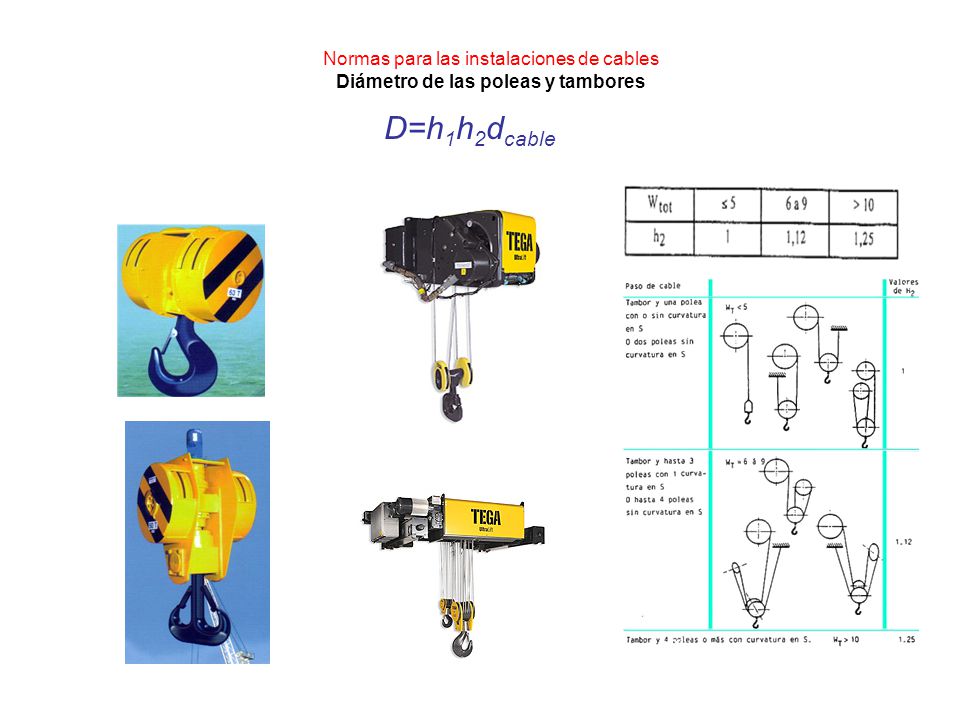

D=h1h2dcable

5 Normas para las instalaciones de cables Diámetro de las poleas y tambores
D=h1h2dcable

6 Longitud tambor = πD n (nº de espiras)

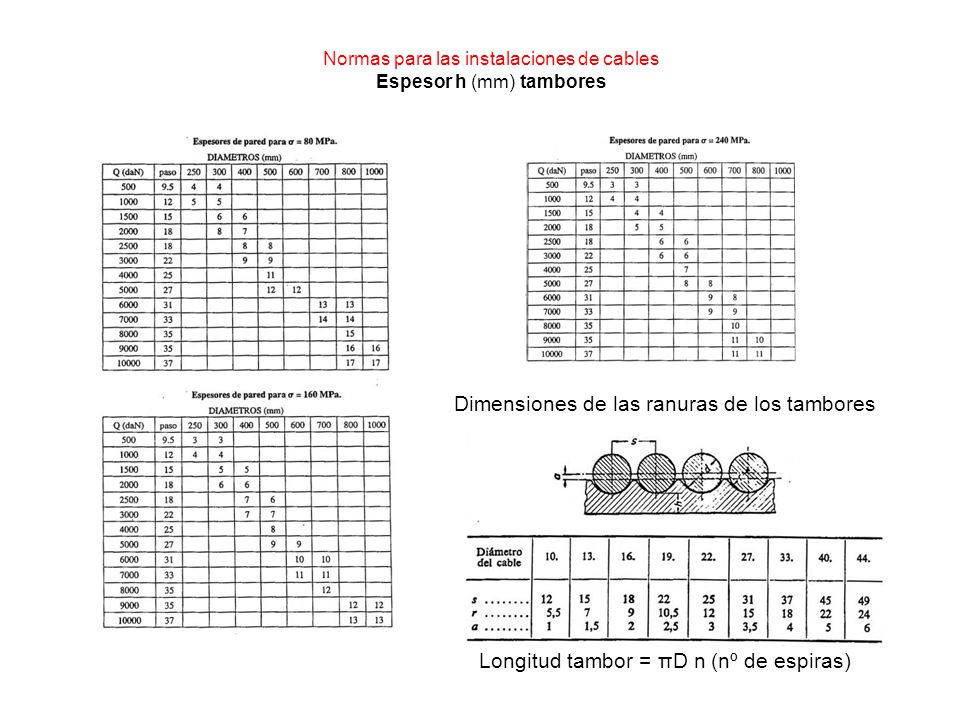

Normas para las instalaciones de cables Espesor h (mm) tambores Dimensiones de las ranuras de los tambores Longitud tambor = πD n (nº de espiras)

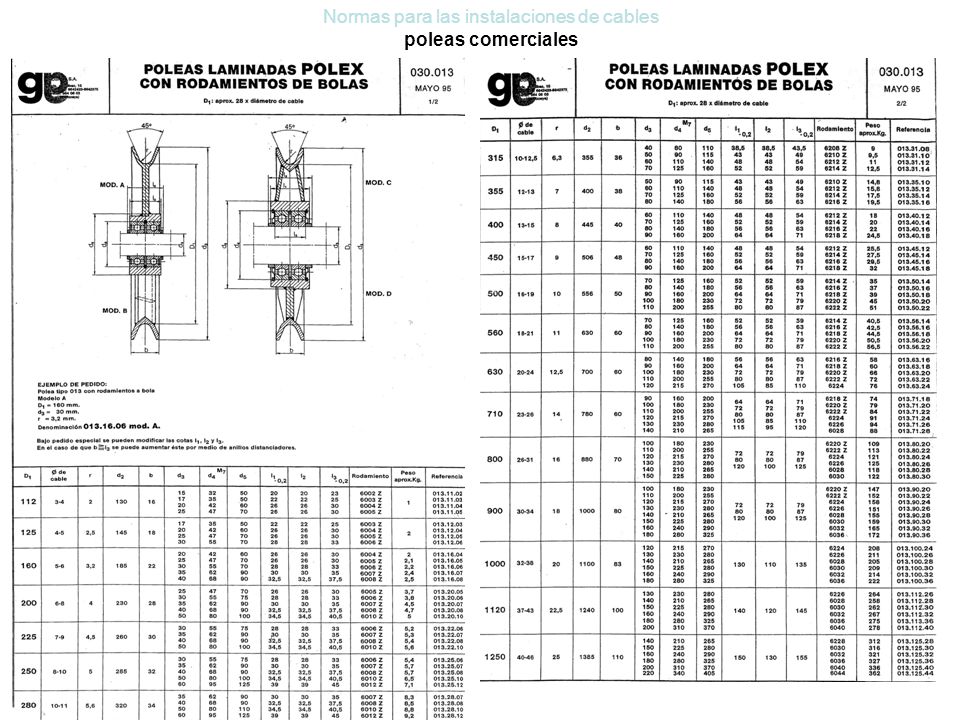

7 Normas para las instalaciones de cables poleas comerciales

8 Normas para las instalaciones de cables poleas comerciales

9 Normas para las instalaciones de cables Aparejos : 2 poleas

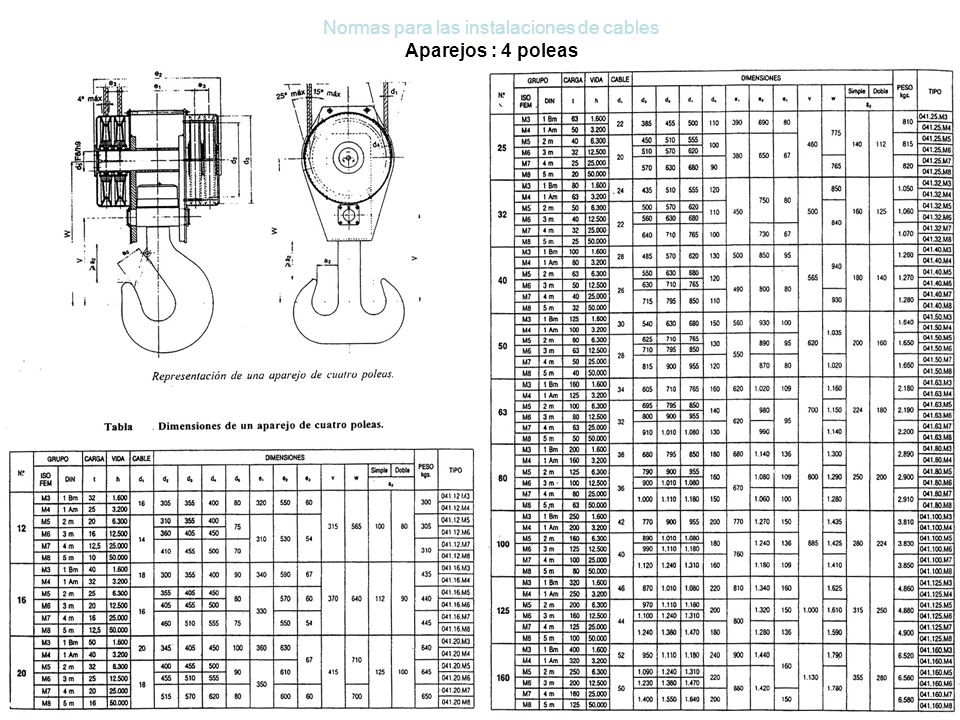

10 Normas para las instalaciones de cables Aparejos : 4 poleas

11 Normas para las instalaciones de cables Aparejos : 6 poleas

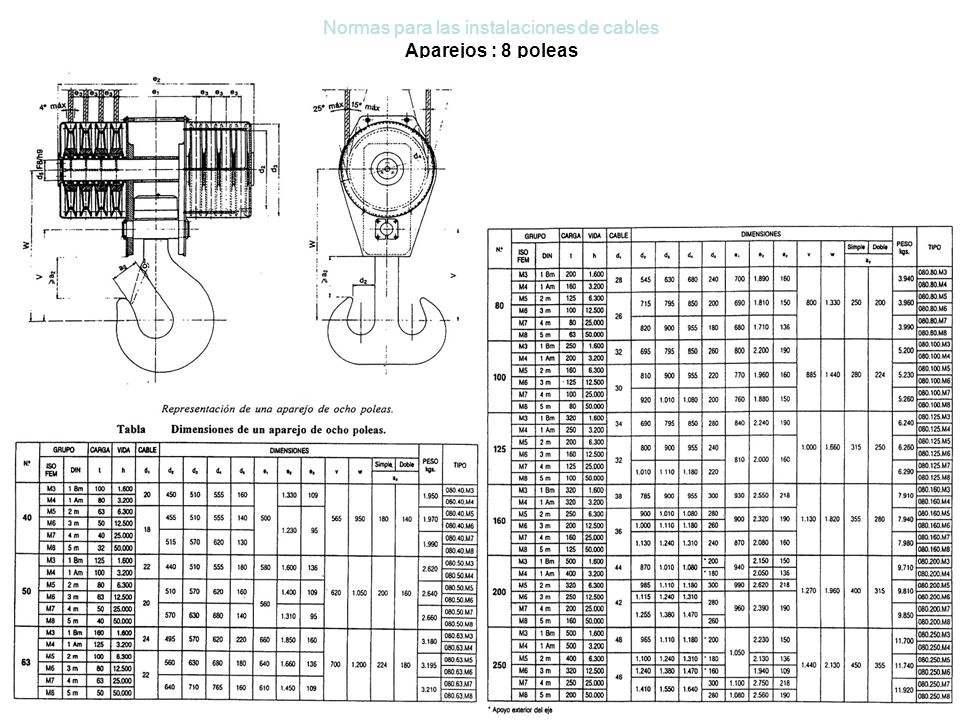

12 Normas para las instalaciones de cables Aparejos : 8 poleas
