COMUNICACION DE DATOS Y REDES

Presentación del tema: "COMUNICACION DE DATOS Y REDES"— Transcripción de la presentación:

1 COMUNICACION DE DATOS Y REDES
José Andrés Petro Erika Ortiz Estiven Muños

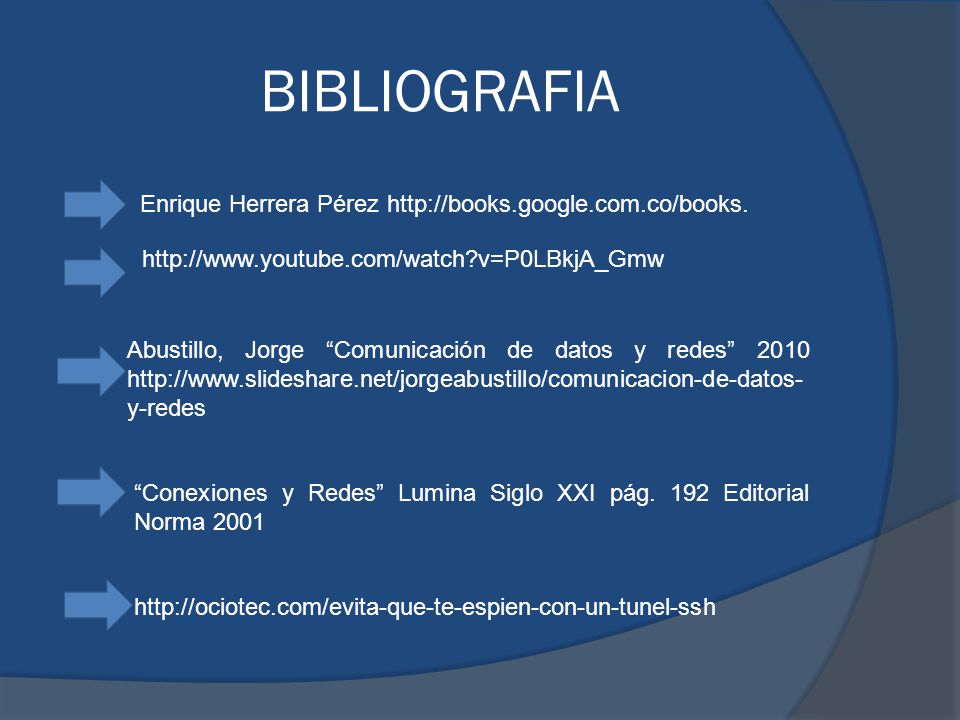

2 BIBLIOGRAFIA Enrique Herrera Pérez http://books.google.com.co/books.
Abustillo, Jorge “Comunicación de datos y redes” “Conexiones y Redes” Lumina Siglo XXI pág. 192 Editorial Norma 2001

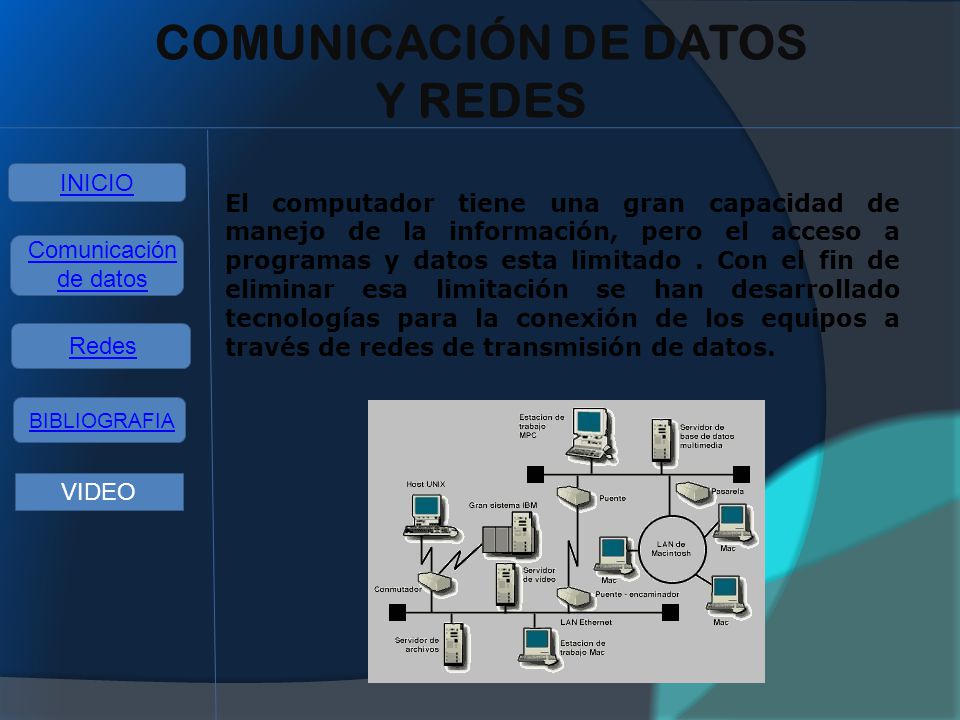

3 COMUNICACIÓN DE DATOS Y REDES
El computador tiene una gran capacidad de manejo de la información, pero el acceso a programas y datos esta limitado . Con el fin de eliminar esa limitación se han desarrollado tecnologías para la conexión de los equipos a través de redes de transmisión de datos. INICIO Comunicación de datos Redes BIBLIOGRAFIA VIDEO

4 COMUNICACIÓN DE DATOS INICIO Transferencia de datos de un nodo a otro, a través de canales de comunicación Comunicación de datos Redes BIBLIOGRAFIA VIDEO PROTOCOLO EMISOR Y RECEPTOR MENSAJE MEDIOS DISPOSITIVOS

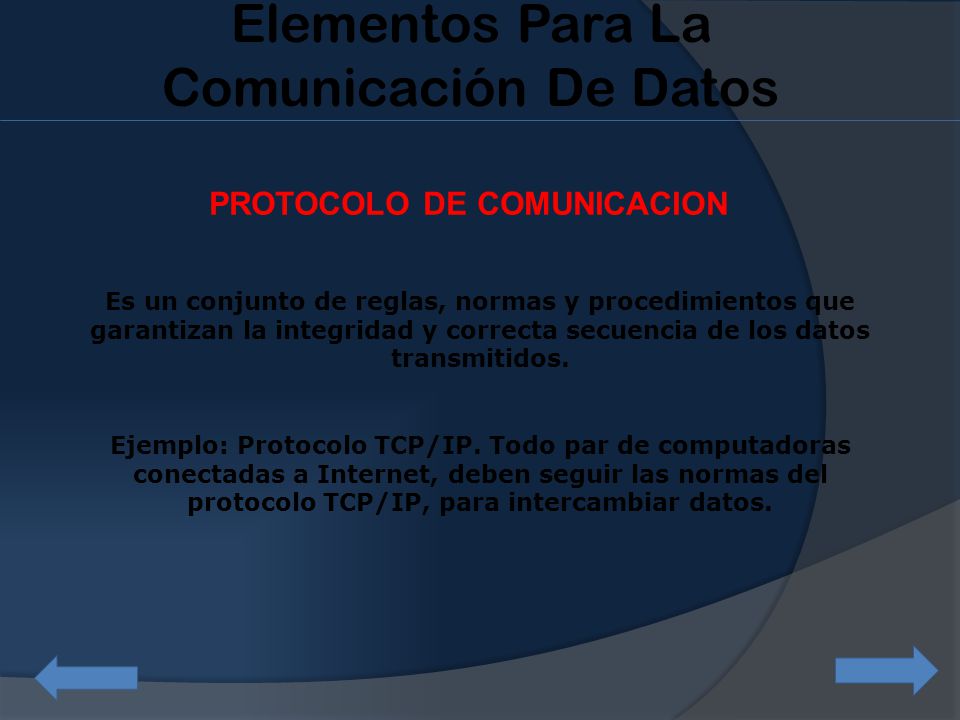

5 PROTOCOLO DE COMUNICACION
Elementos Para La Comunicación De Datos PROTOCOLO DE COMUNICACION Es un conjunto de reglas, normas y procedimientos que garantizan la integridad y correcta secuencia de los datos transmitidos. Ejemplo: Protocolo TCP/IP. Todo par de computadoras conectadas a Internet, deben seguir las normas del protocolo TCP/IP, para intercambiar datos.

6 Elementos Para La Comunicación De Datos
MENSAJE Es el conjunto de datos que se envían y reciben. En una red, el mensaje se transmite a través de “paquetes”.

7 ELEMENTOS PARA LA COMUNICACIÓN DE DATOS Entes Emisores y Receptores
Son los ordenadores o dispositivos periféricos que envían y/o reciben datos. Son los nodos de la red.

8 ELEMENTOS PARA LA COMUNICACIÓN DE DATOS

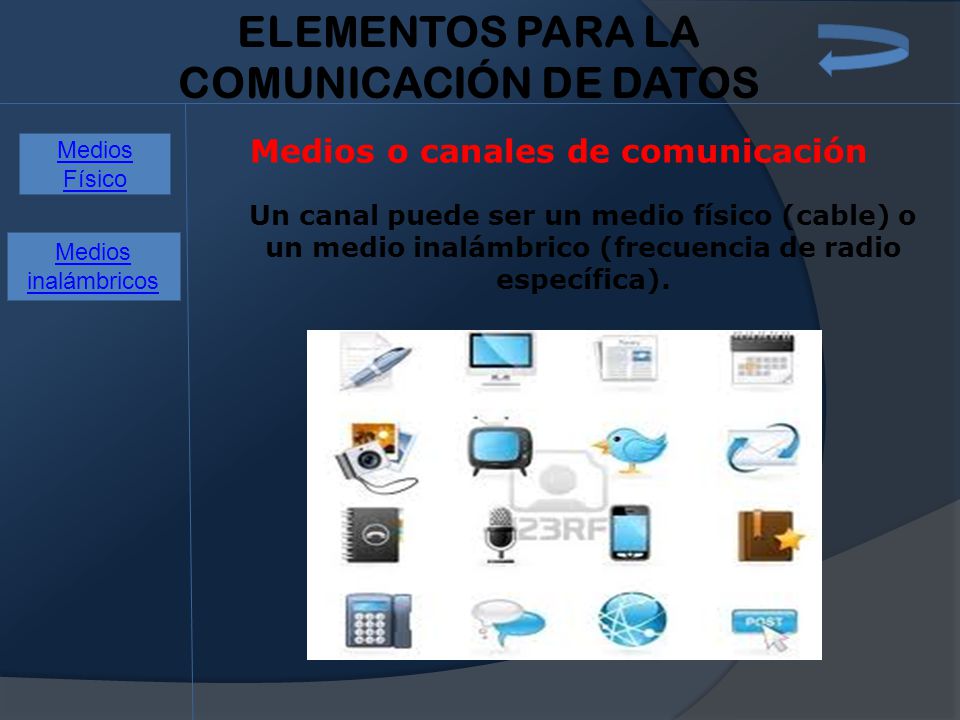

Medios o canales de comunicación Medios Físico Un canal puede ser un medio físico (cable) o un medio inalámbrico (frecuencia de radio específica). Medios inalámbricos

9 Elementos Para La Comunicación De Datos

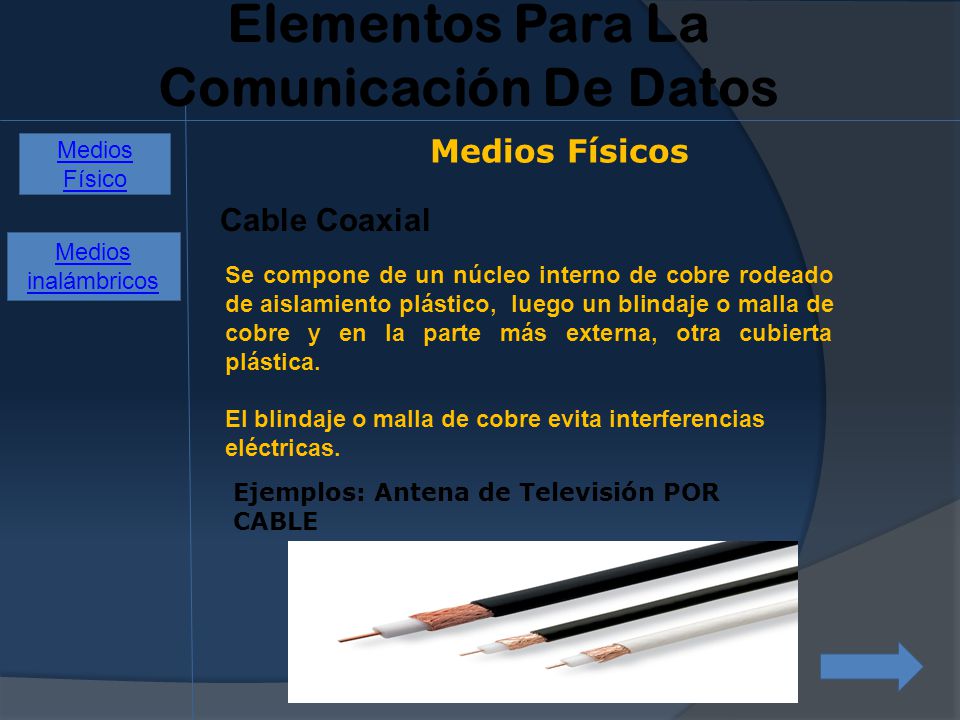

Medios Físicos Medios Físico Cable Coaxial Medios inalámbricos Se compone de un núcleo interno de cobre rodeado de aislamiento plástico, luego un blindaje o malla de cobre y en la parte más externa, otra cubierta plástica. El blindaje o malla de cobre evita interferencias eléctricas. Ejemplos: Antena de Televisión POR CABLE

10 Elementos Para La Comunicación De Datos Ejemplos: Cables telefónicos.
Medios Físicos Medios Físico Cable Trenzado de cobre Medios inalámbricos Se compone de 2 o más pares de “hilos” trenzados, aislados entre sí, En cada par, un hilo transporta la señal y el otro es la “tierra”. Ejemplos: Cables telefónicos.

11 Elementos Para La Comunicación De Datos
Medios Físicos Medios Físico Cable de Fibra Óptica Medios inalámbricos Compuesto por un núcleo de fibra de vidrio, rodeado de malla sintética y recubrimientos internos y externos. Los datos se transportan a través de pulsos de luz a lo largo de la fibra de vidrio.

12 Elementos Para La Comunicación De Datos
Medios Físico Son aquellas en la que los extremos de la comunicación no se encuentran unidos por un medio de propagación físico, utiliza la modulación de ondas electromagnéticas. En este sentido, los dispositivos físicos sólo están presentes en los emisores y receptores de la señal. Medios inalámbricos

13 Elementos Para La Comunicación De Datos

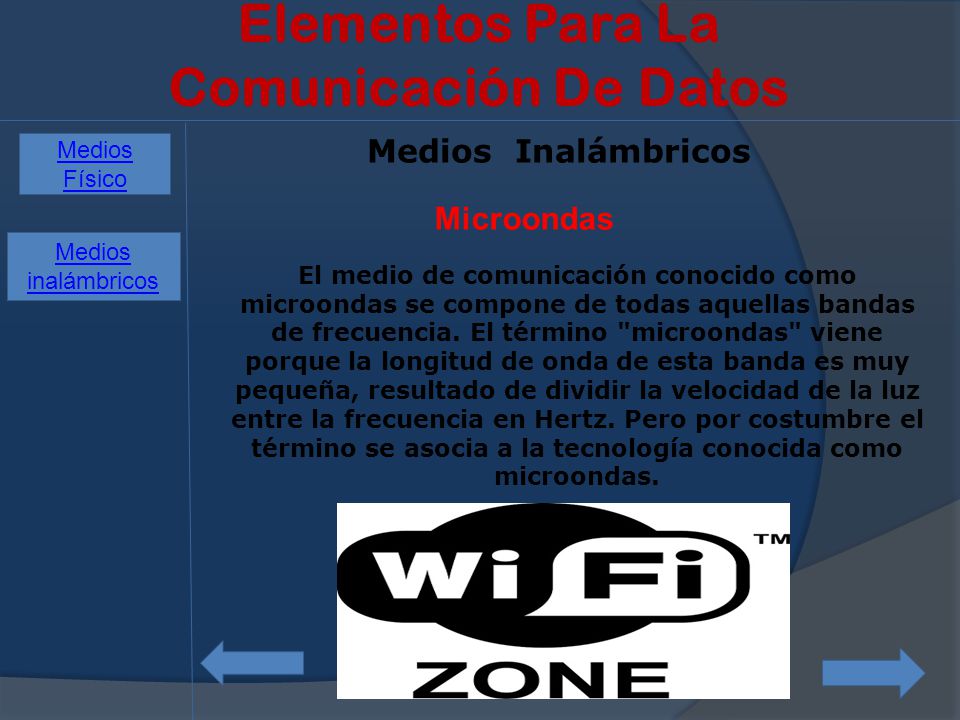

Medios Inalámbricos Medios Físico Microondas Medios inalámbricos El medio de comunicación conocido como microondas se compone de todas aquellas bandas de frecuencia. El término "microondas" viene porque la longitud de onda de esta banda es muy pequeña, resultado de dividir la velocidad de la luz entre la frecuencia en Hertz. Pero por costumbre el término se asocia a la tecnología conocida como microondas.

14 Elementos Para La Comunicación De Datos

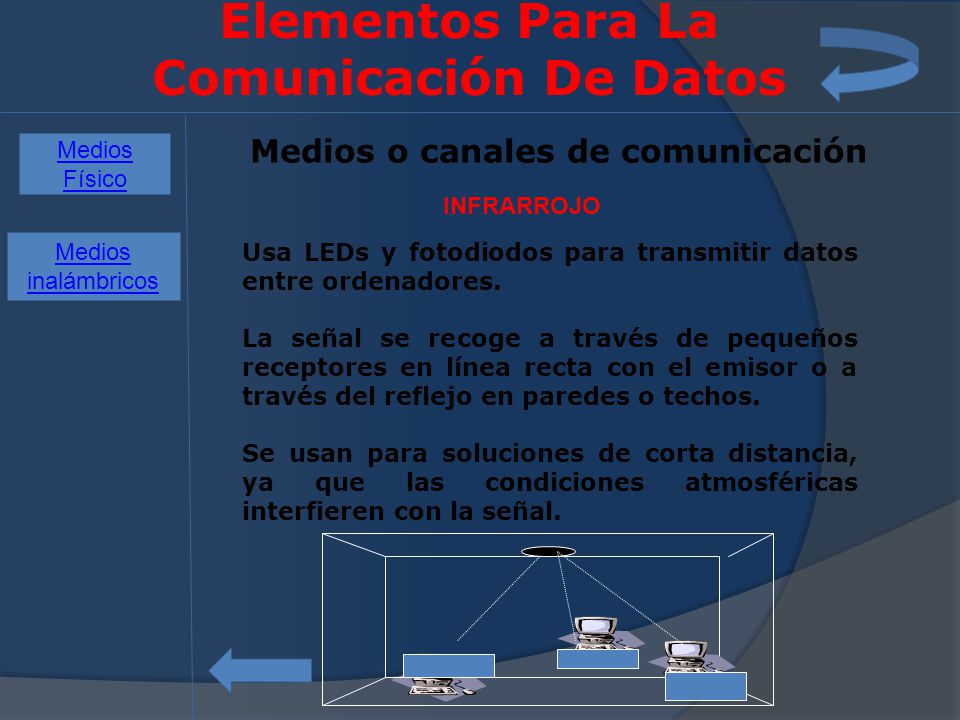

Medios o canales de comunicación Medios Físico INFRARROJO Medios inalámbricos Usa LEDs y fotodiodos para transmitir datos entre ordenadores. La señal se recoge a través de pequeños receptores en línea recta con el emisor o a través del reflejo en paredes o techos. Se usan para soluciones de corta distancia, ya que las condiciones atmosféricas interfieren con la señal.

15 Elementos Para La Comunicación De Datos DISPOSITIVOS DE COMUNICACION
INICIO Comunicación de datos Equipos electrónicos especialmente diseñados para posibilitar, facilitar o mejorar la conexión a redes informáticas. Algunos de ellos son: Redes BIBLIOGRAFIA VIDEO HUB SWITCH MODEM ROUTER GATEWAY

16 Elementos Para La Comunicación De Datos
INICIO MODEM Convierte la información digital en analógica y viceversa. Su nombre es un acrónimo de Modulador Demodulador. Su principal beneficio es que permite la comunicación de datos, entre equipos que procesan información digital. Comunicación de datos Redes BIBLIOGRAFIA VIDEO

17 Elementos Para La Comunicación De Datos
HUB INICIO Comunicación de datos También llamado concentrador, está diseñado para la interconexión de múltiples equipos. Redes BIBLIOGRAFIA VIDEO

18 Elementos Para La Comunicación De Datos
SWITCH INICIO Al igual que el HUB, está diseñado para la interconexión de múltiples equipos. Sin embargo, su tecnología permite distribuir la velocidad de transmisión. Comunicación de datos Redes BIBLIOGRAFIA VIDEO Ejemplo: Si se conectan 10 ordenadores que se comunican a 10 Mbps, a un Switch con capacidad de 10 Mbps, todos podrán comunicarse simultáneamente.

19 Elementos Para La Comunicación De Datos
ROUTER INICIO Está diseñado para conectar múltiples equipos o redes. Su principal característica es que incluye funciones para manejo de seguridad y acceso, administración y estadísticas. Comunicación de datos Redes BIBLIOGRAFIA VIDEO

20 Elementos Para La Comunicación De Datos
GATEWAY O COMPUERTA INICIO Comunicación de datos Está diseñado para interconectar redes que utilizan diferentes protocolos. Redes BIBLIOGRAFIA VIDEO

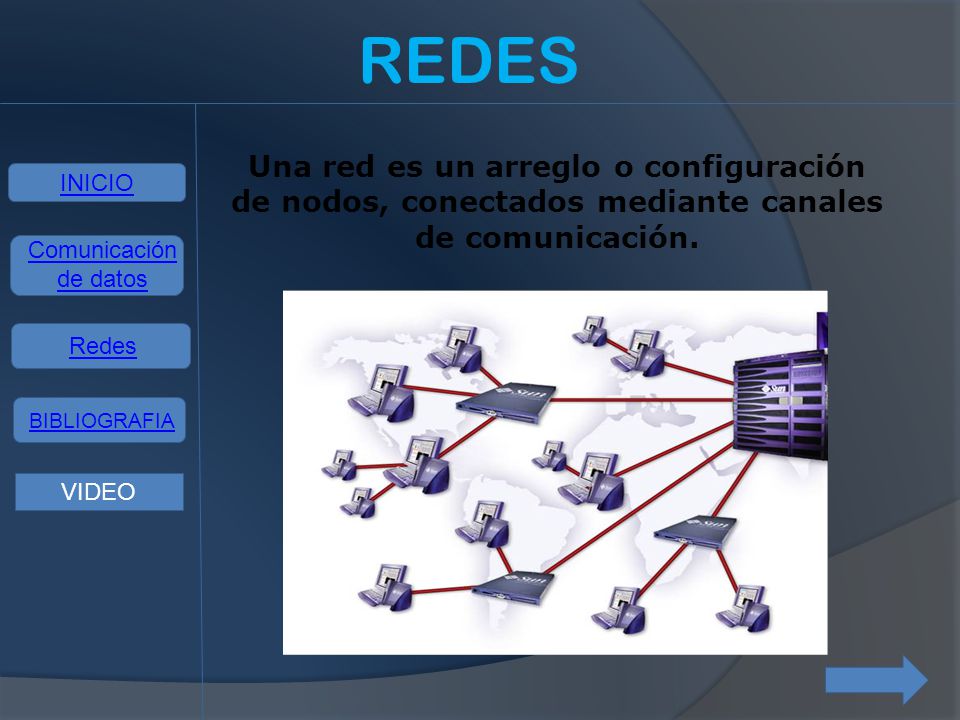

21 REDES Una red es un arreglo o configuración de nodos, conectados mediante canales de comunicación. INICIO Comunicación de datos Redes BIBLIOGRAFIA VIDEO

22 REDES Entre Las redes están las privadas y publicas, las redes también tienen una clasificación y una topología que hacen diferenciarlas una de otras. INICIO Extranet e Intranet Comunicación de datos Clasificación Topología Redes BIBLIOGRAFIA VIDEO

23 REDES En la actualidad existen redes publicas y privadas que permiten el acceso a información de todo tipo, como es el caso de la red mundial INTERNET, que conecta millones de computadores en todo el planeta y proporciona información de toda clase. Extranet Intranet

24 REDES INTRANET Una intranet es una red privada. Puede constar de varias redes de área local. El propósito principal de una intranet es compartir información, también para facilitar el trabajo en grupos y para teleconferencias.

25 REDES EXTRANET Una extranet es una red colaborativa que usa tecnología de Internet. puede ser vista como una conexión a Internet para trabajo en colaboración con otras compañías.

26 Clasificación De las redes

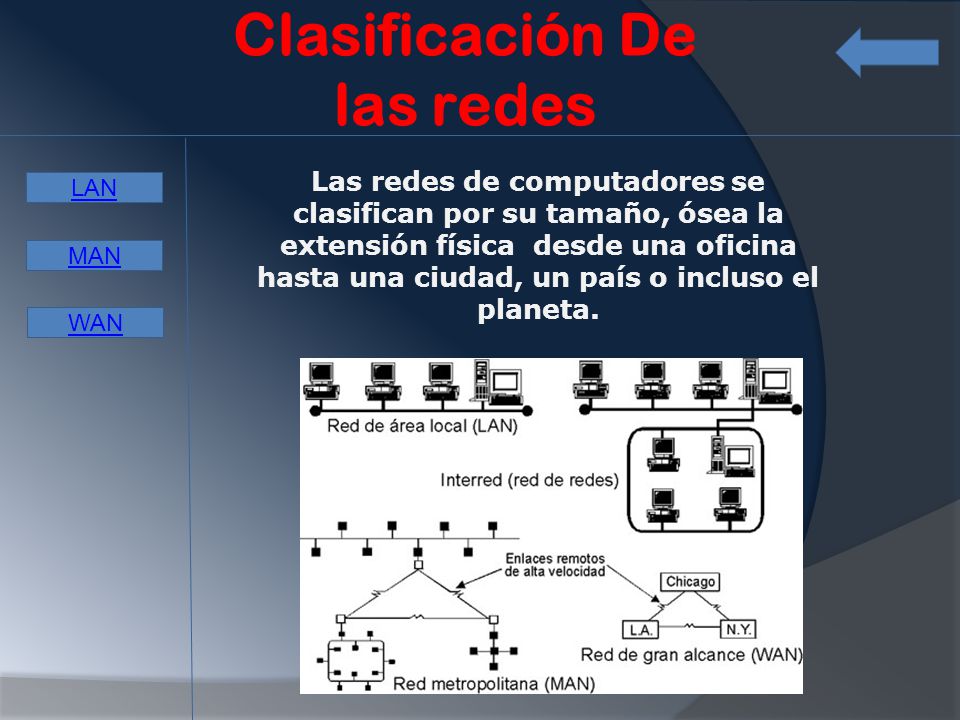

Las redes de computadores se clasifican por su tamaño, ósea la extensión física desde una oficina hasta una ciudad, un país o incluso el planeta. LAN MAN WAN

27 Clasificación De las redes
Redes LAN (Local Area Network) LAN MAN Redes informáticas cuyos nodos están físicamente ubicados dentro de extensiones geográficas pequeñas. Pueden utilizar medios físicos o inalámbricos. WAN

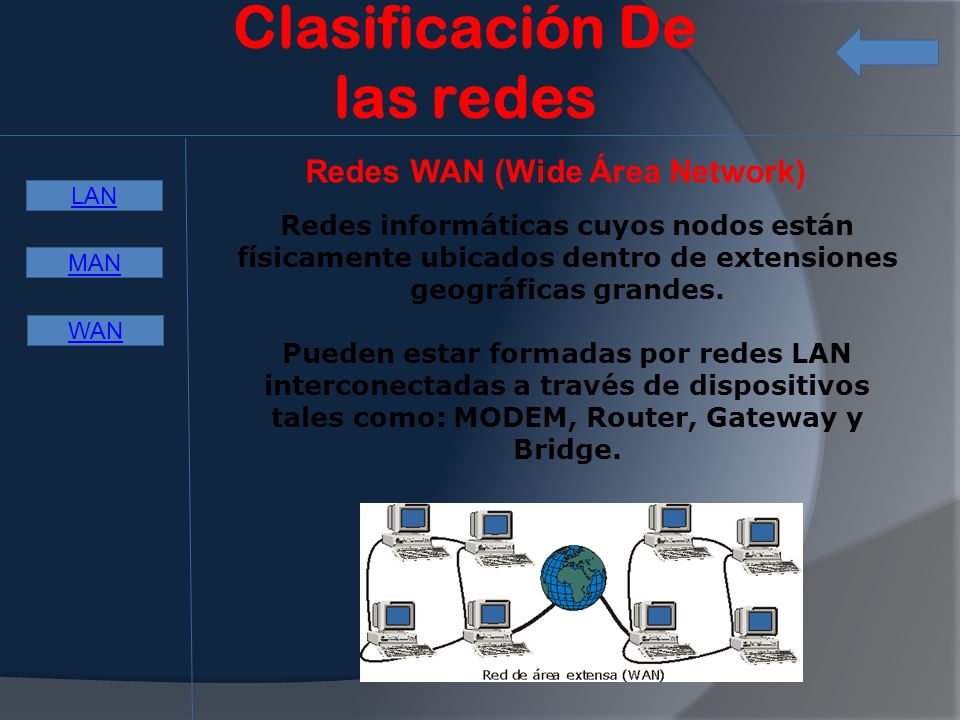

28 Clasificación De las redes Redes WAN (Wide Área Network)
LAN Redes informáticas cuyos nodos están físicamente ubicados dentro de extensiones geográficas grandes. Pueden estar formadas por redes LAN interconectadas a través de dispositivos tales como: MODEM, Router, Gateway y Bridge. MAN WAN

29 Clasificación De las redes
LAN Redes MAN: Metropolitan Area Network MAN Una red de área metropolitana (metropolitan área network o MAN, en inglés) es una red de alta velocidad que dando cobertura en un área geográfica extensa WAN

30 La palabra topología literalmente significa "estudio de los mapas".
Topología De redes T. De bus La palabra topología literalmente significa "estudio de los mapas". En redes informáticas, cada nodo es un equipo y cada enlace es un medio de comunicación. T. Malla Completa T. Celular Otras

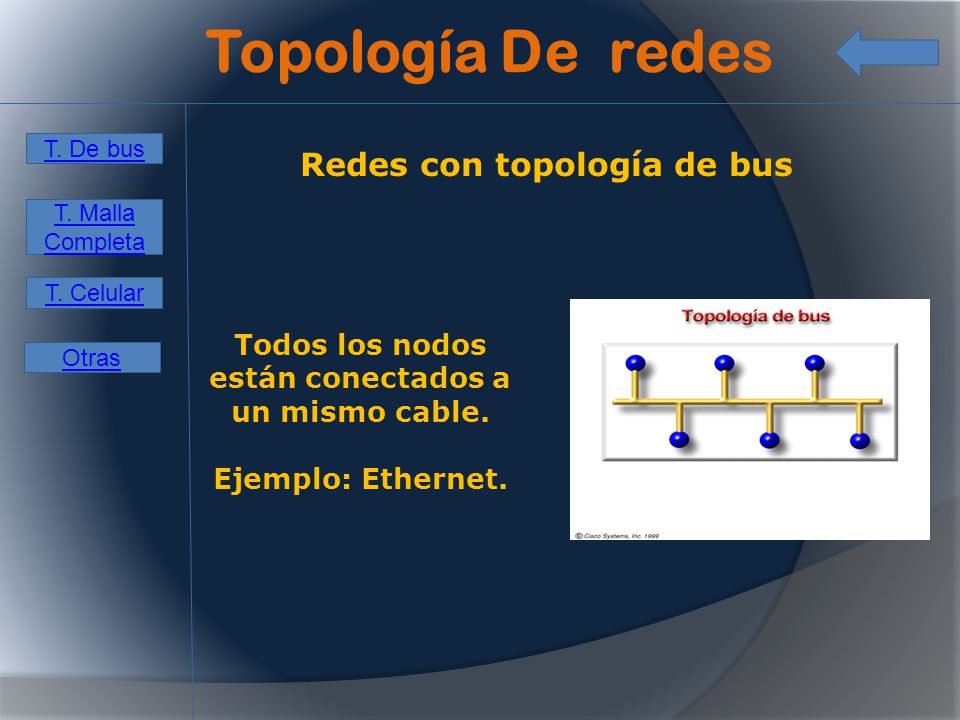

31 Topología De redes Redes con topología de bus
T. De bus Redes con topología de bus T. Malla Completa T. Celular Todos los nodos están conectados a un mismo cable. Ejemplo: Ethernet. Otras

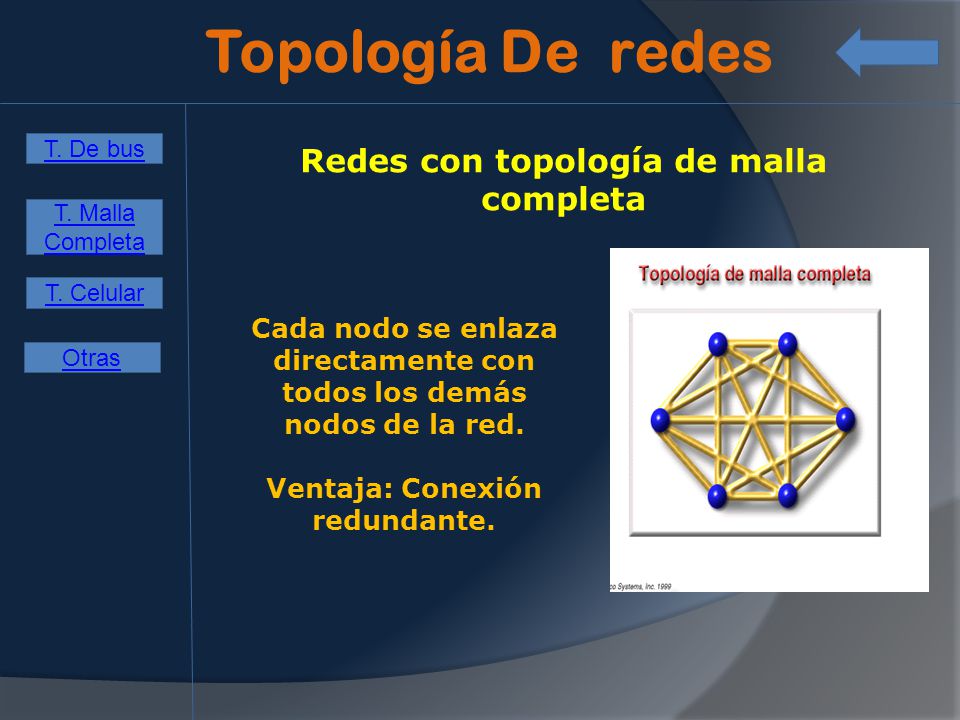

32 Topología De redes Redes con topología de malla completa
T. De bus Redes con topología de malla completa T. Malla Completa T. Celular Cada nodo se enlaza directamente con todos los demás nodos de la red. Ventaja: Conexión redundante. Otras

33 Topología De redes Otras topologías T. De bus T. Malla Completa
T. Celular Otras

34 Redes con topología celular
Topología De redes T. De bus Redes con topología celular T. Malla Completa La topología celular está compuesta por áreas circulares o hexagonales, cada una de las cuales tiene un nodo individual en el centro. T. Celular Otras
