1 SISTEMA DE INFORMACIÓN GEOGRÁFICA DE LA GMU
. GERENCIA MUNICIPAL DE URBANISMO DEL AYUNTAMIENTO DE MADRID SISTEMA DE INFORMACIÓN GEOGRÁFICA DE LA GMU (Gestión Dinámica Territorial) D. José Manuel Romero Cuadrado Jefe del Departamento de Informática D. Carlos Jiménez-Laiglesia González Asesor del Departamento de Informática Noviembre 2.000 DIRECCIÓN DE SERVICIOS DE ORGANIZACIÓN Y RÉGIMEN INTERNO DEPARTAMENTO DE INFORMÁTICA

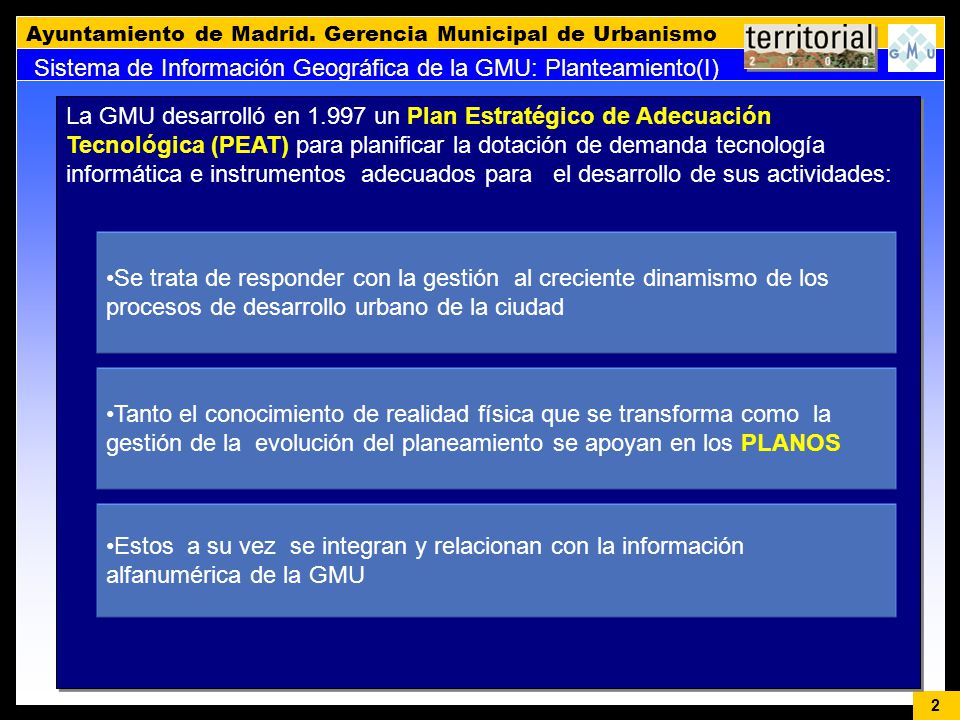

2 Sistema de Información Geográfica de la GMU: Planteamiento(I)
La GMU desarrolló en un Plan Estratégico de Adecuación Tecnológica (PEAT) para planificar la dotación de demanda tecnología informática e instrumentos adecuados para el desarrollo de sus actividades: Se trata de responder con la gestión al creciente dinamismo de los procesos de desarrollo urbano de la ciudad Tanto el conocimiento de realidad física que se transforma como la gestión de la evolución del planeamiento se apoyan en los PLANOS Estos a su vez se integran y relacionan con la información alfanumérica de la GMU

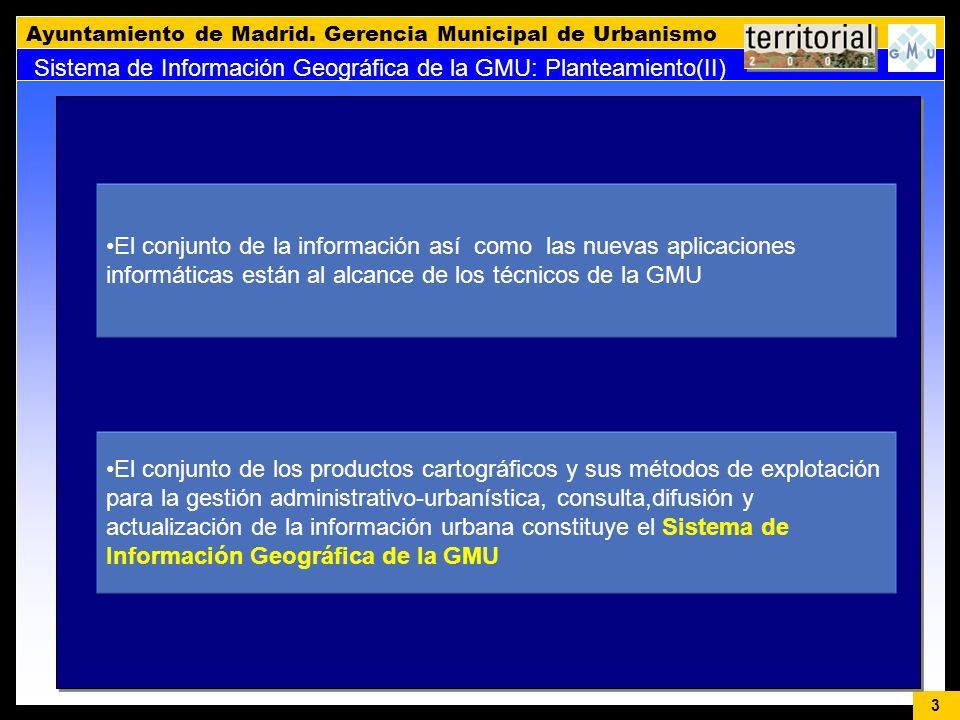

3 Sistema de Información Geográfica de la GMU: Planteamiento(II)
El conjunto de la información así como las nuevas aplicaciones informáticas están al alcance de los técnicos de la GMU El conjunto de los productos cartográficos y sus métodos de explotación para la gestión administrativo-urbanística, consulta,difusión y actualización de la información urbana constituye el Sistema de Información Geográfica de la GMU

4 Sistema de Información Geográfica de la GMU: Datos (I)
Modelo cartográfico de superficies para todo el Término Municipal Generalización del Modelo Operativo de Explotación Generación de estructura de datos topológica Formación/generación de estructuras complejas partiendo de objetos simples hectáreas Catastro Convenio Ministerio de Economía y Hacienda - Ayuntamiento de Madrid Intercambio de información parcelaria (geográfico/alfanumérica)

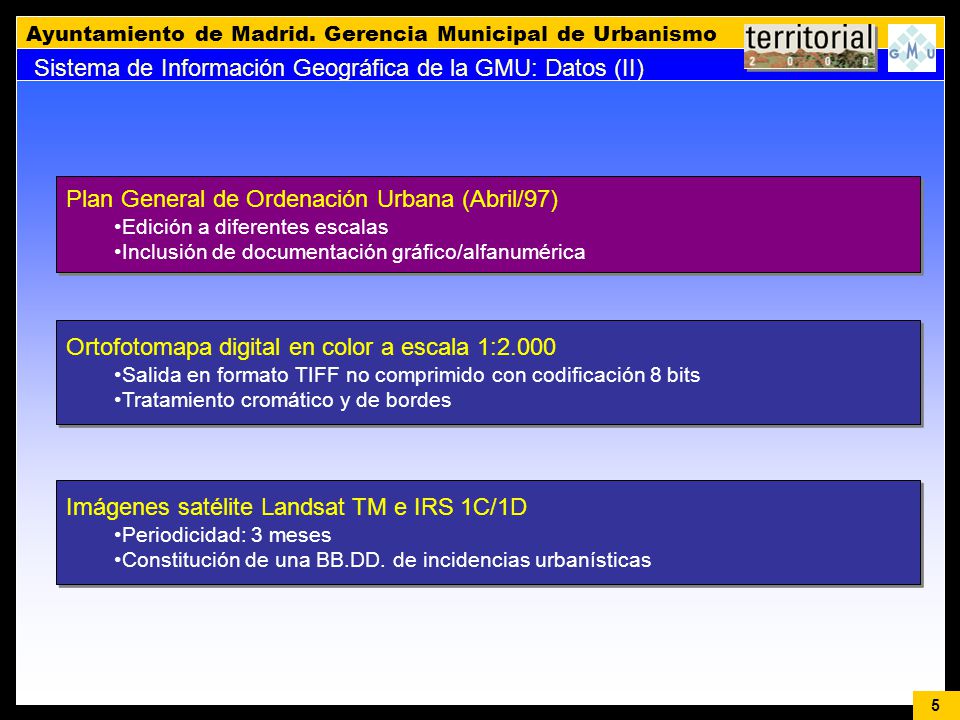

5 Sistema de Información Geográfica de la GMU: Datos (II)
Plan General de Ordenación Urbana (Abril/97) Edición a diferentes escalas Inclusión de documentación gráfico/alfanumérica Ortofotomapa digital en color a escala 1:2.000 Salida en formato TIFF no comprimido con codificación 8 bits Tratamiento cromático y de bordes Imágenes satélite Landsat TM e IRS 1C/1D Periodicidad: 3 meses Constitución de una BB.DD. de incidencias urbanísticas

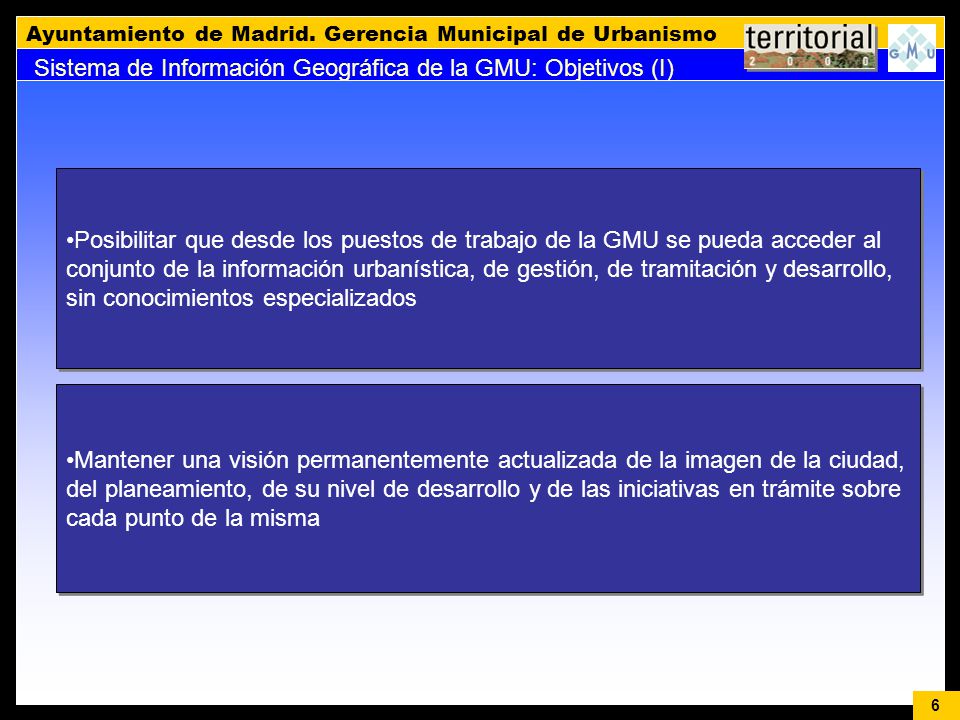

6 Sistema de Información Geográfica de la GMU: Objetivos (I)
Posibilitar que desde los puestos de trabajo de la GMU se pueda acceder al conjunto de la información urbanística, de gestión, de tramitación y desarrollo, sin conocimientos especializados Mantener una visión permanentemente actualizada de la imagen de la ciudad, del planeamiento, de su nivel de desarrollo y de las iniciativas en trámite sobre cada punto de la misma

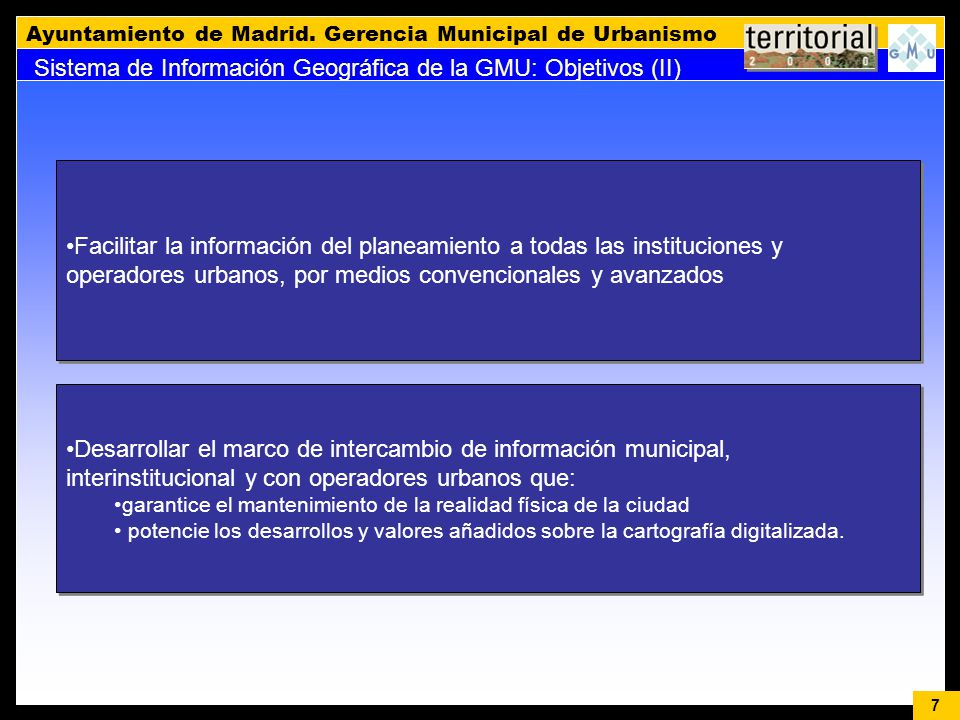

7 Sistema de Información Geográfica de la GMU: Objetivos (II)
Facilitar la información del planeamiento a todas las instituciones y operadores urbanos, por medios convencionales y avanzados Desarrollar el marco de intercambio de información municipal, interinstitucional y con operadores urbanos que: garantice el mantenimiento de la realidad física de la ciudad potencie los desarrollos y valores añadidos sobre la cartografía digitalizada.

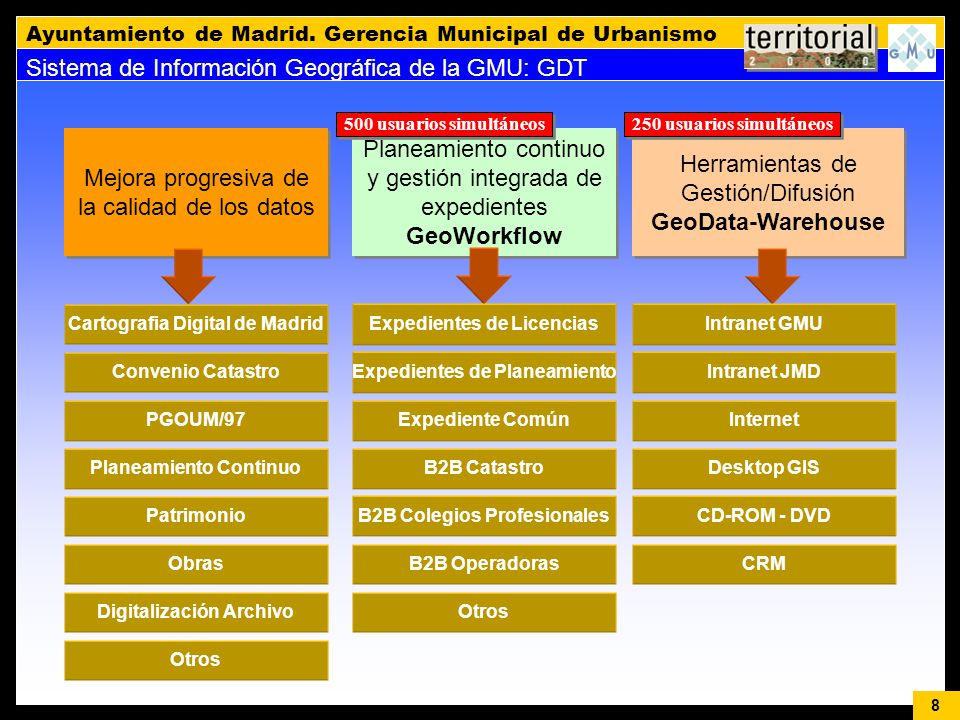

8 Sistema de Información Geográfica de la GMU: GDT
500 usuarios simultáneos 250 usuarios simultáneos Mejora progresiva de la calidad de los datos Planeamiento continuo y gestión integrada de expedientes GeoWorkflow Herramientas de Gestión/Difusión GeoData-Warehouse Cartografia Digital de Madrid Expedientes de Licencias Intranet GMU Convenio Catastro Expedientes de Planeamiento Intranet JMD PGOUM/97 Expediente Común Internet Planeamiento Continuo B2B Catastro Desktop GIS Patrimonio B2B Colegios Profesionales CD-ROM - DVD Obras B2B Operadoras CRM Digitalización Archivo Otros Otros

9 Sistema de Información Geográfica de la GMU : Objetivos
. Ciudadanos Funcionarios IntranetAyuntamiento Teléfono Internet/Web UMTS Workflow GMU BB.DD. Territoriales Gerencia Municipal de Urbanismo Workflow JMD Archivo Patrimonio Geo App SISTEMA GEO-DATAWAREHOUSE - CRM

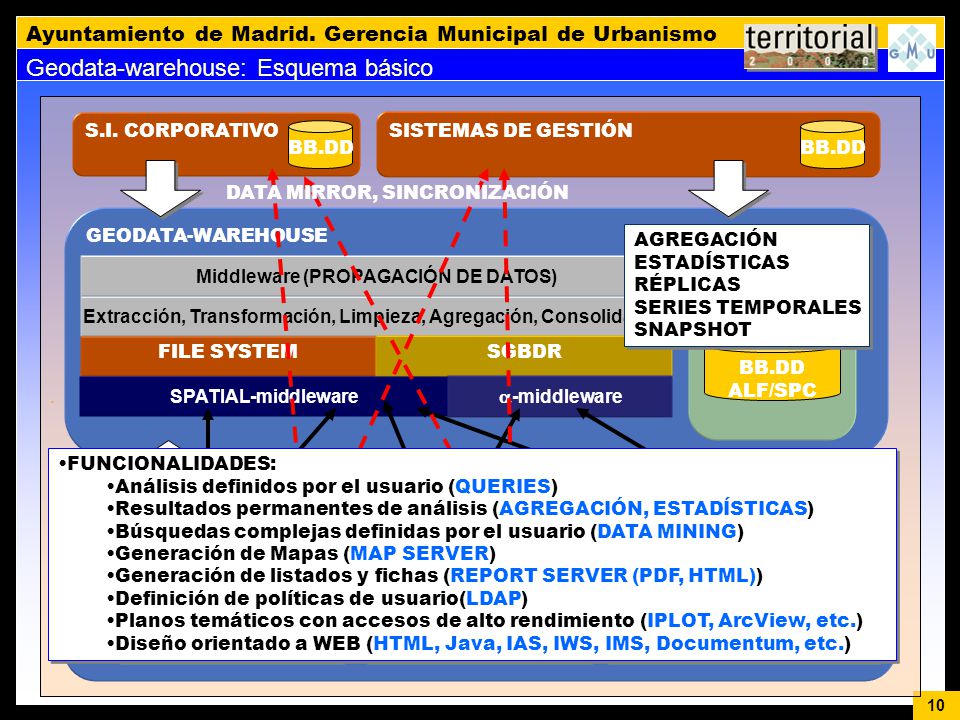

10 Geodata-warehouse: Esquema básico
. S.I. CORPORATIVO SISTEMAS DE GESTIÓN BB.DD BB.DD DATA MIRROR, SINCRONIZACIÓN GEODATA-WAREHOUSE AGREGACIÓN ESTADÍSTICAS RÉPLICAS SERIES TEMPORALES SNAPSHOT Middleware (PROPAGACIÓN DE DATOS) METADATOS ALF/SPC Extracción, Transformación, Limpieza, Agregación, Consolidación FILE SYSTEM SGBDR BB.DD ALF/SPC SPATIAL-middleware -middleware FUNCIONALIDADES: Análisis definidos por el usuario (QUERIES) Resultados permanentes de análisis (AGREGACIÓN, ESTADÍSTICAS) Búsquedas complejas definidas por el usuario (DATA MINING) Generación de Mapas (MAP SERVER) Generación de listados y fichas (REPORT SERVER (PDF, HTML)) Definición de políticas de usuario(LDAP) Planos temáticos con accesos de alto rendimiento (IPLOT, ArcView, etc.) Diseño orientado a WEB (HTML, Java, IAS, IWS, IMS, Documentum, etc.) ACTUALIZACIÓN NO PERMITIDA GEO-DIFUSIÓN Middleware cliente Middleware cliente Middleware cliente DESKTOP GIS APP. C/S WEB SERVER

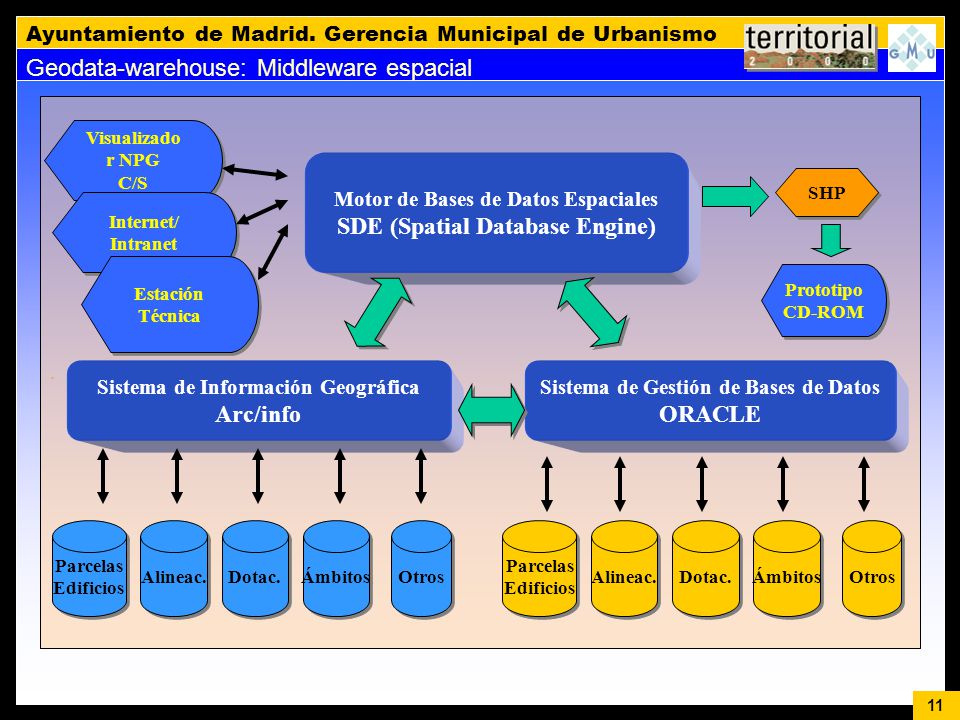

11 SDE (Spatial Database Engine) Arc/info ORACLE
Geodata-warehouse: Middleware espacial . Visualizador NPG C/S Motor de Bases de Datos Espaciales SDE (Spatial Database Engine) SHP Prototipo CD-ROM Internet/ Intranet Estación Técnica Sistema de Información Geográfica Arc/info Sistema de Gestión de Bases de Datos ORACLE Parcelas Edificios Alineac. Dotac. Ámbitos Otros Parcelas Edificios Alineac. Dotac. Ámbitos Otros

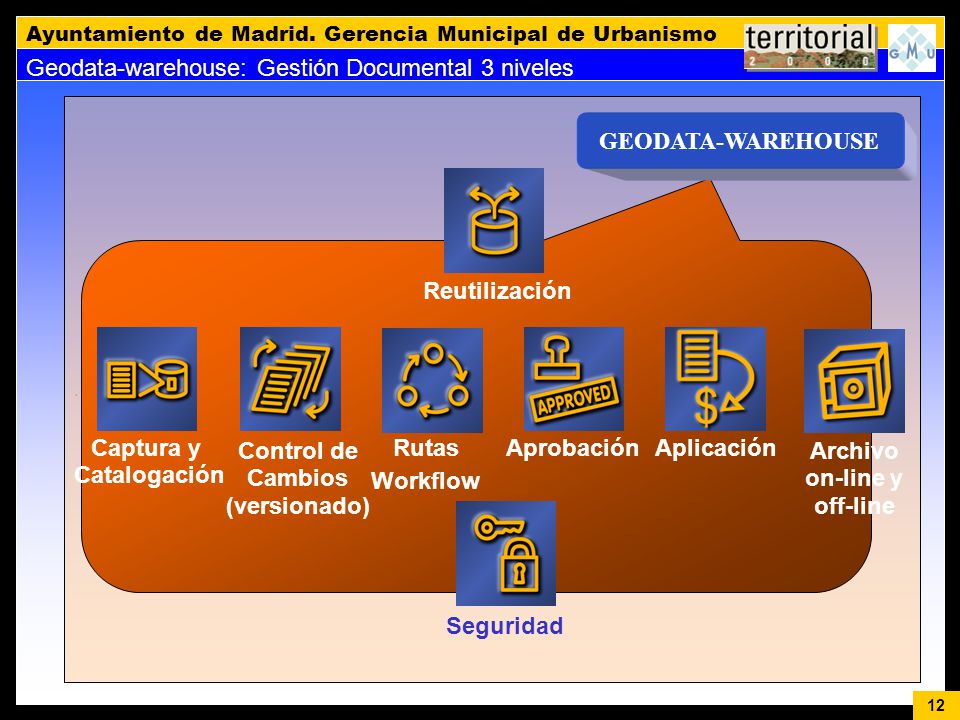

12 Geodata-warehouse: Gestión Documental 3 niveles
. GEODATA-WAREHOUSE Captura y Catalogación Aplicación Aprobación Reutilización Rutas Workflow Seguridad Control de Cambios (versionado) Archivo on-line y off-line

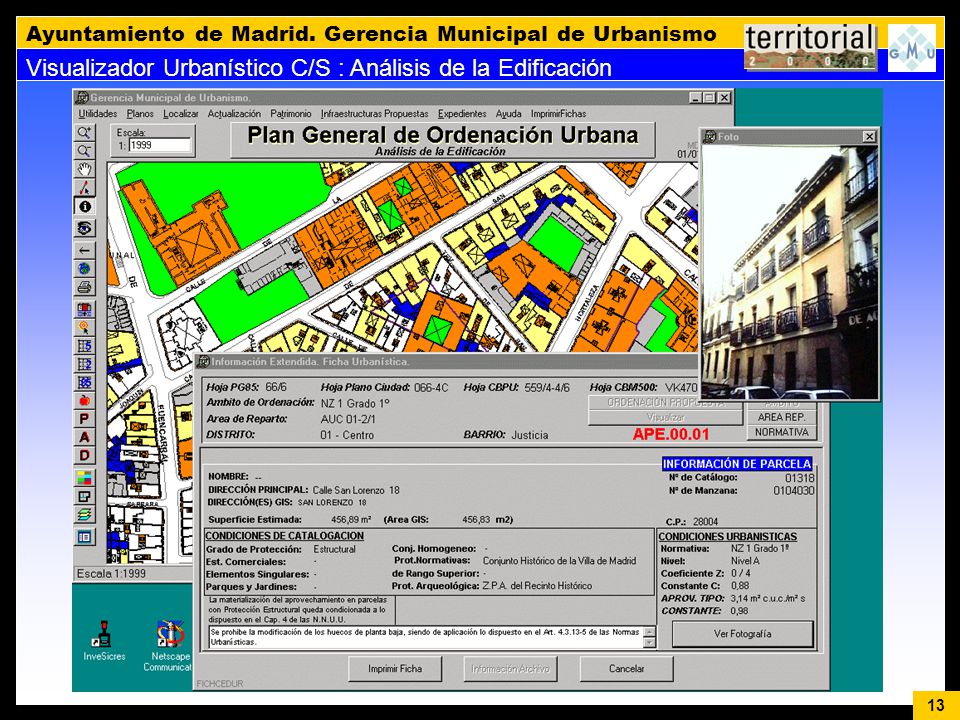

13 Visualizador Urbanístico C/S : Análisis de la Edificación

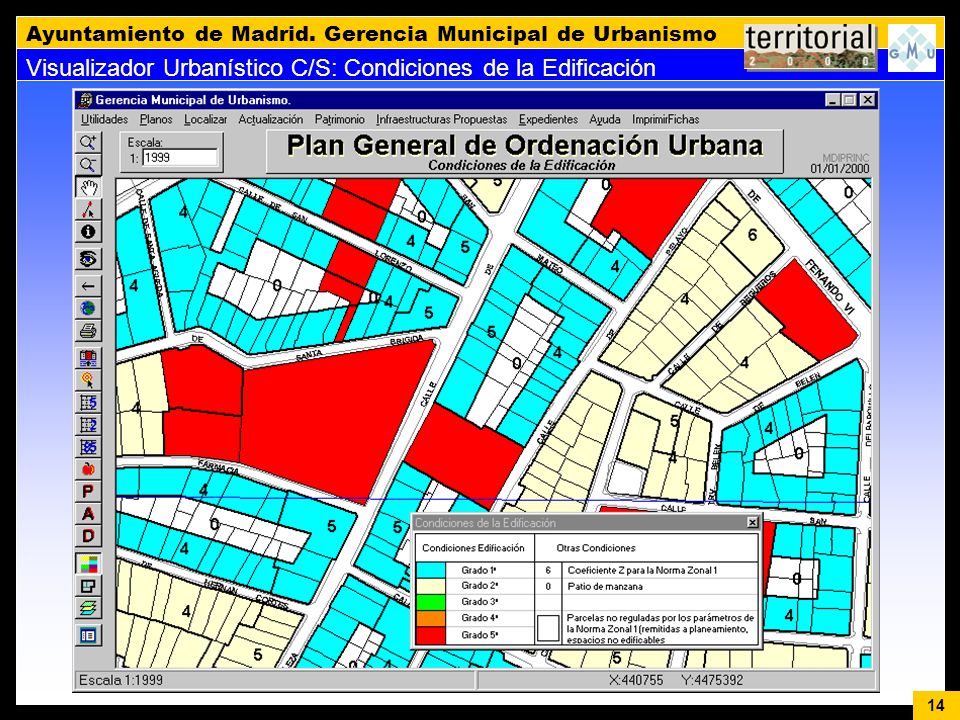

14 Visualizador Urbanístico C/S: Condiciones de la Edificación

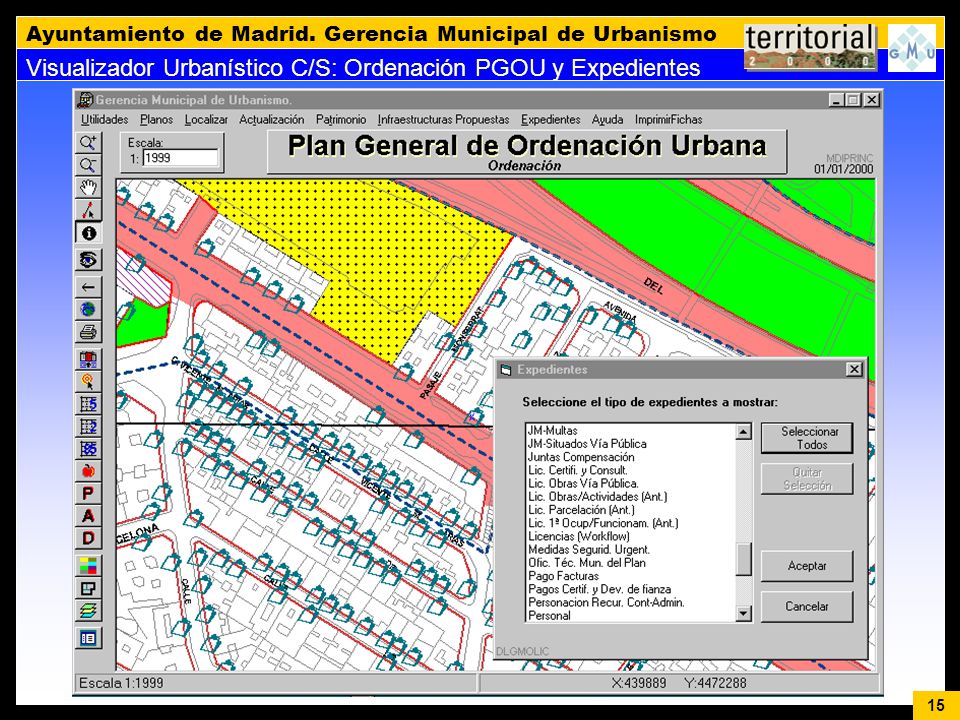

15 Visualizador Urbanístico C/S: Ordenación PGOU y Expedientes

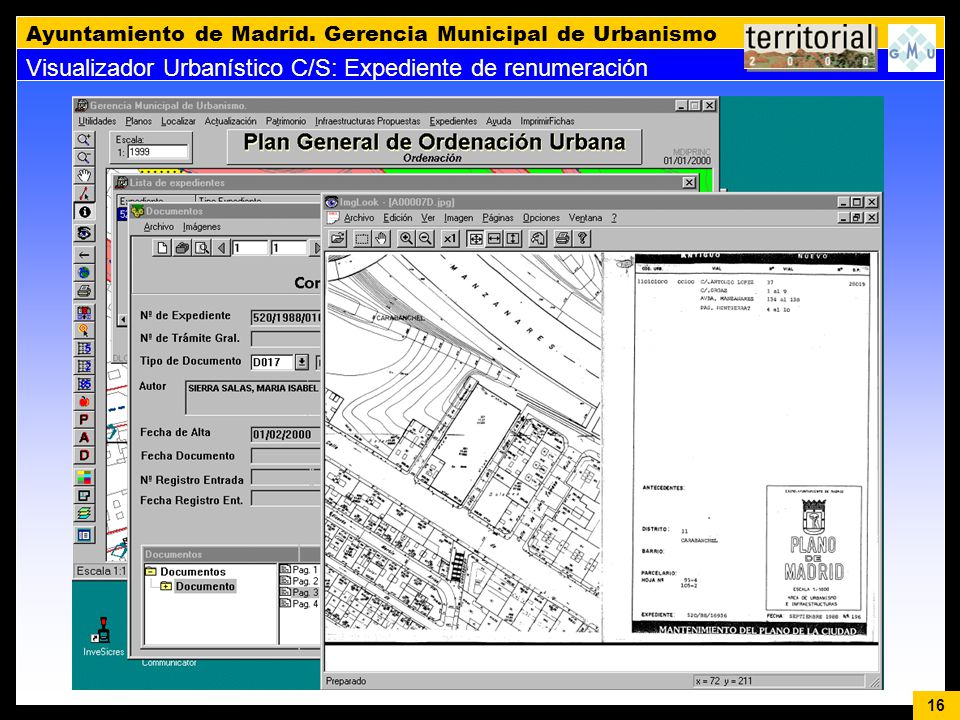

16 Visualizador Urbanístico C/S: Expediente de renumeración

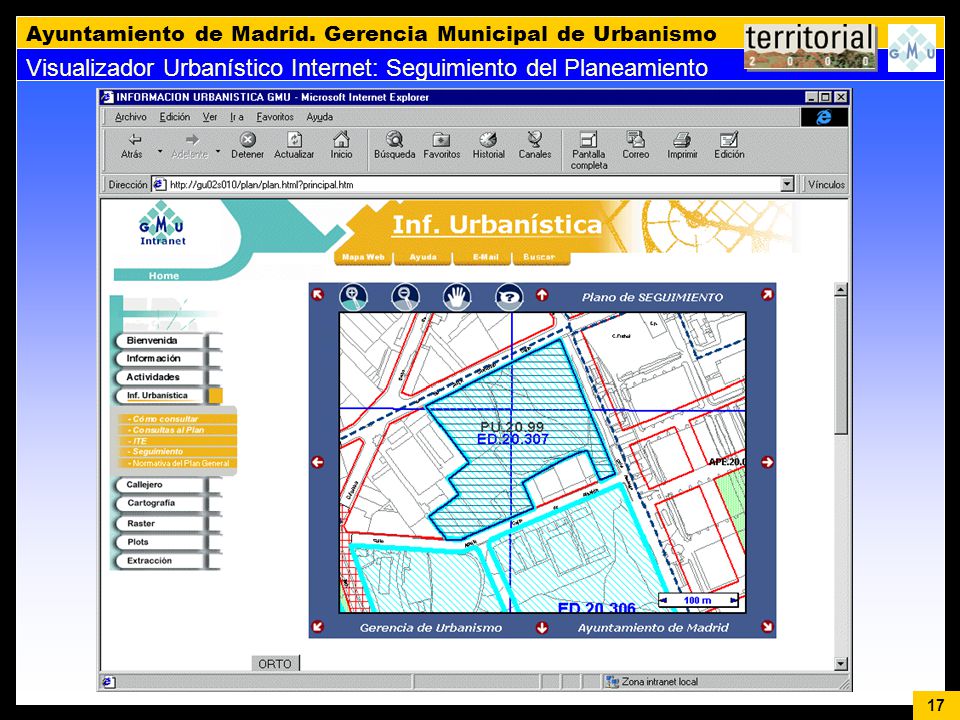

17 Visualizador Urbanístico Internet: Seguimiento del Planeamiento

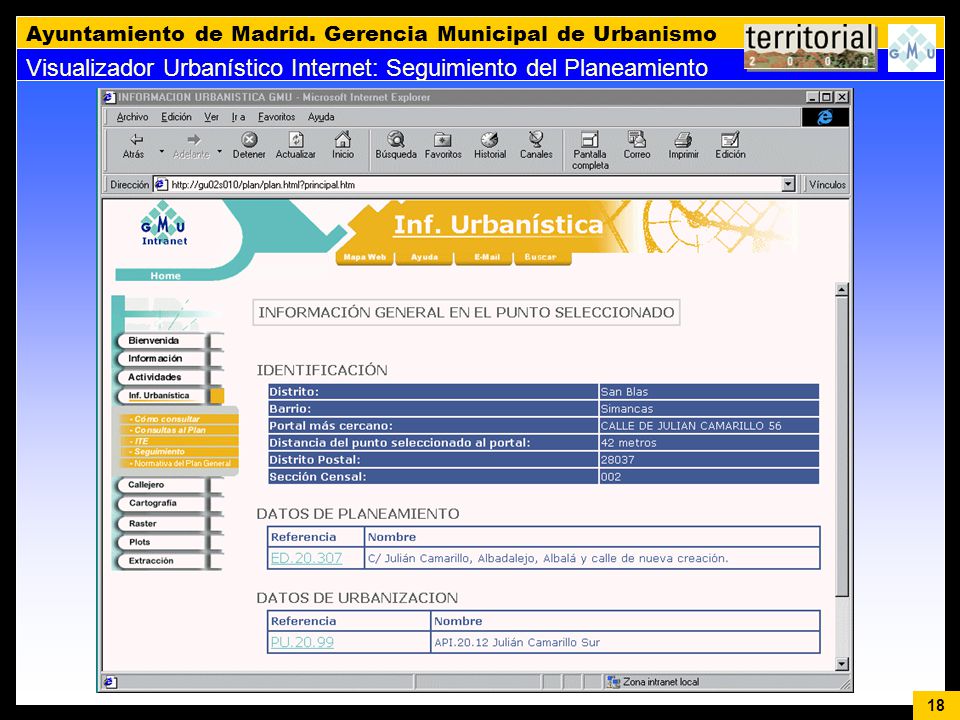

18 Visualizador Urbanístico Internet: Seguimiento del Planeamiento

19 Visualizador Urbanístico Internet: Seguimiento del Planeamiento

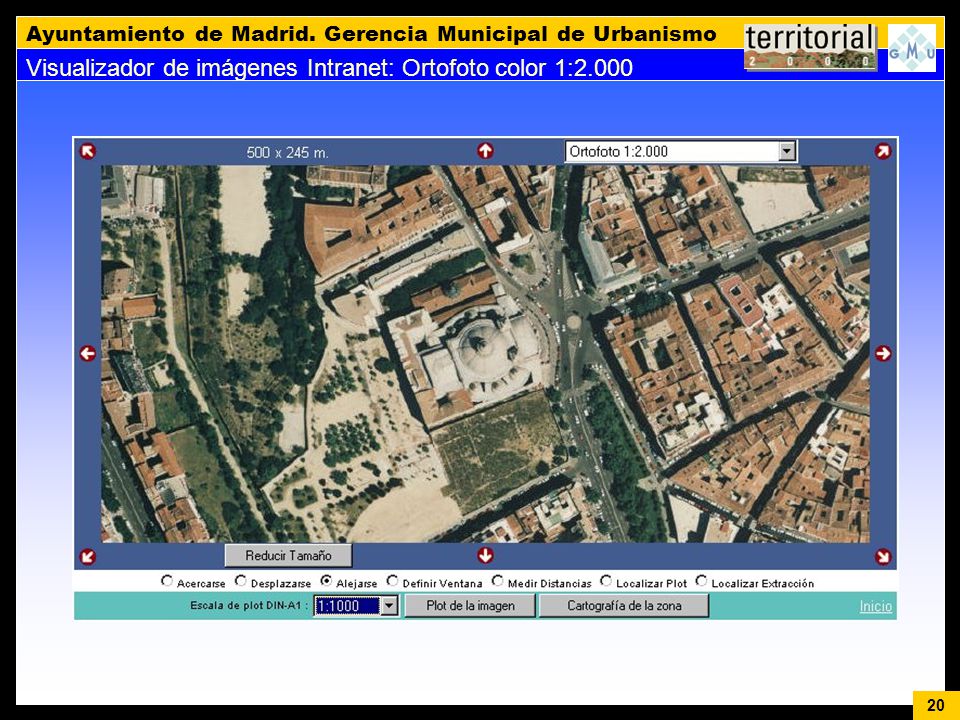

20 Visualizador de imágenes Intranet: Ortofoto color 1:2.000

21 Visualizador geodata-warehouse: Catastro sobre PGOUM

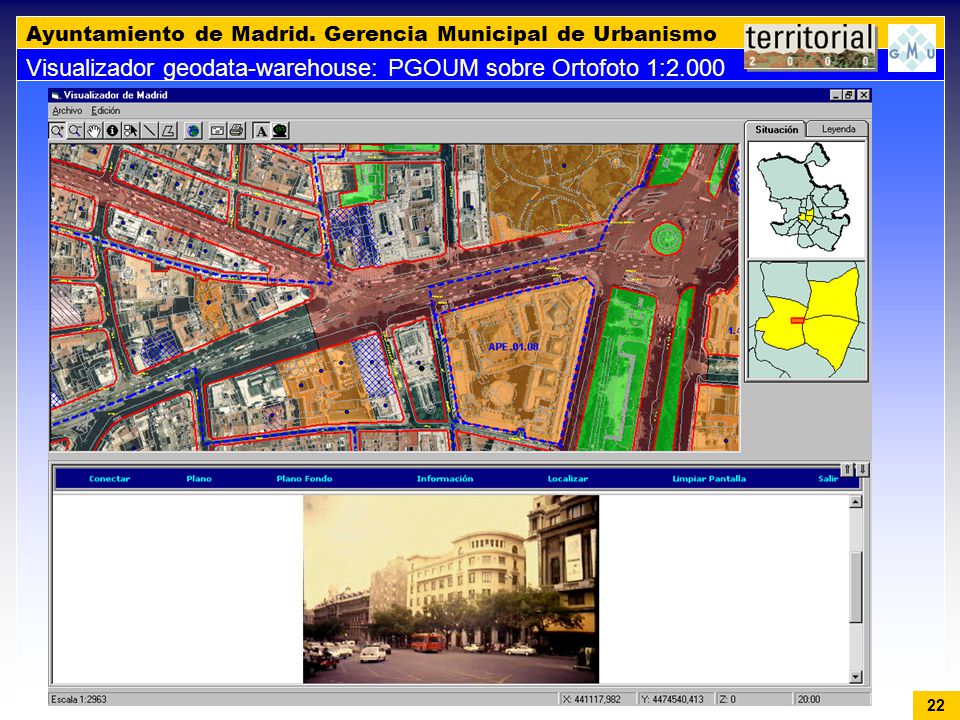

22 Visualizador geodata-warehouse: PGOUM sobre Ortofoto 1:2.000

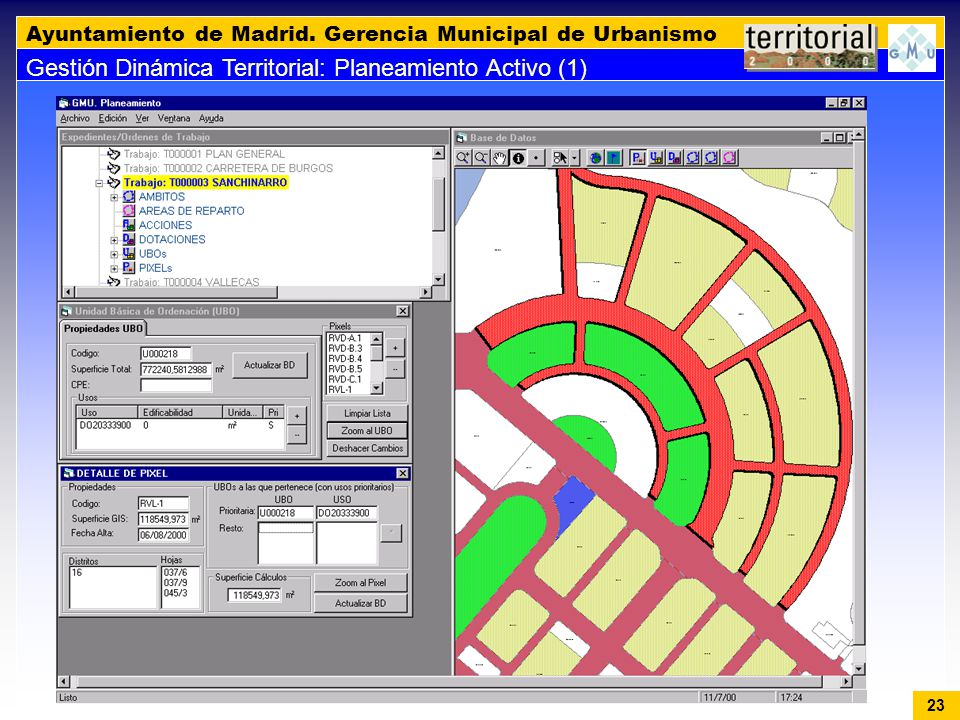

23 Gestión Dinámica Territorial: Planeamiento Activo (1)

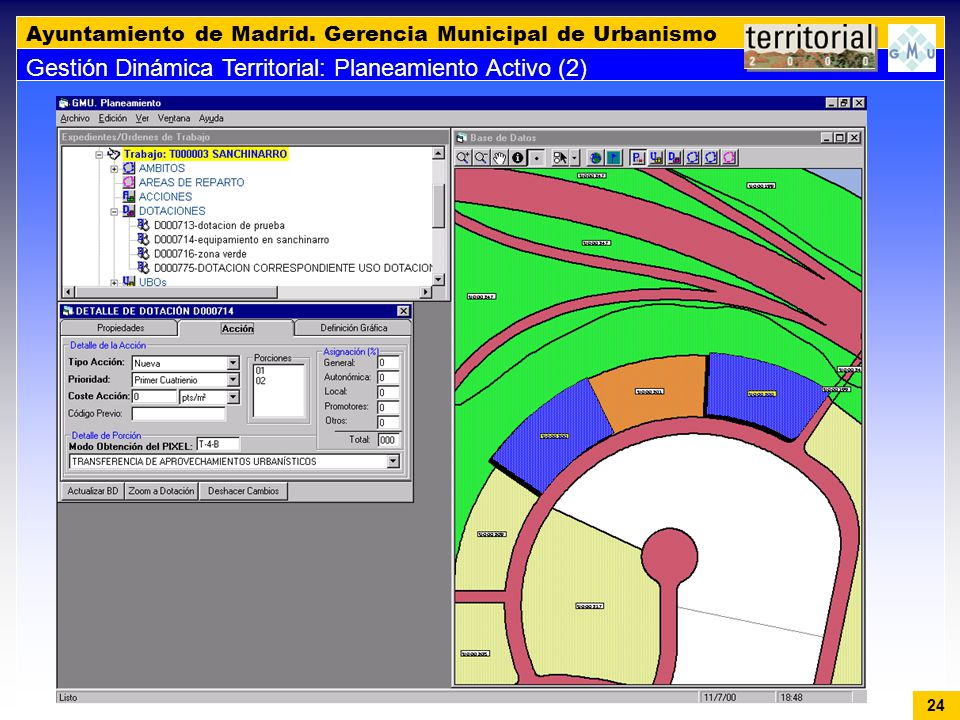

24 Gestión Dinámica Territorial: Planeamiento Activo (2)

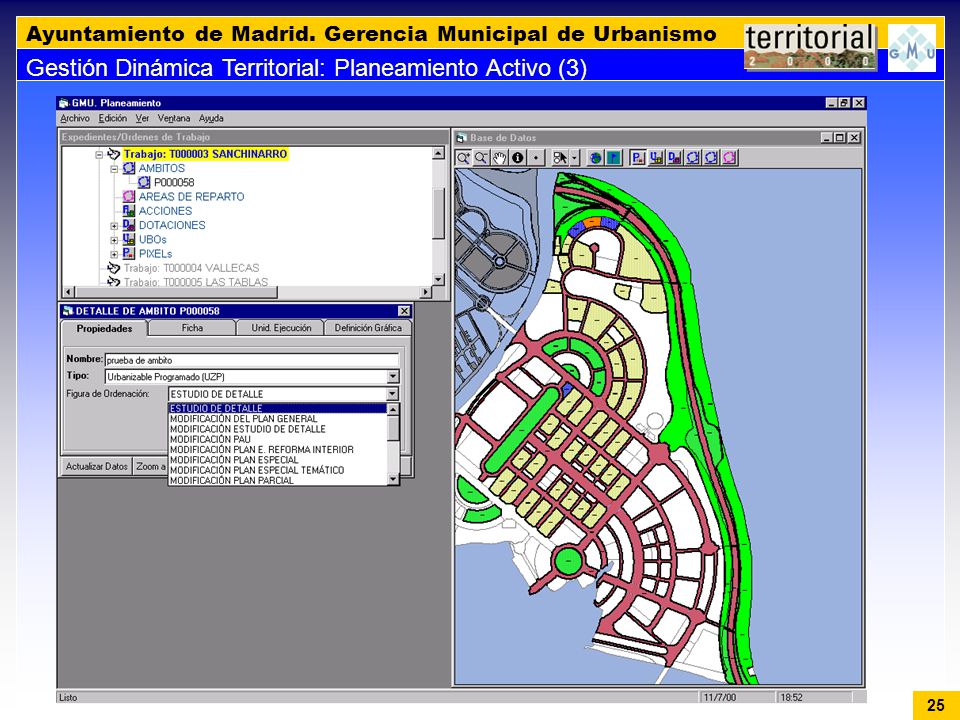

25 Gestión Dinámica Territorial: Planeamiento Activo (3)

26 D. José Manuel Romero Cuadrado y D. Pedro García Alarcó

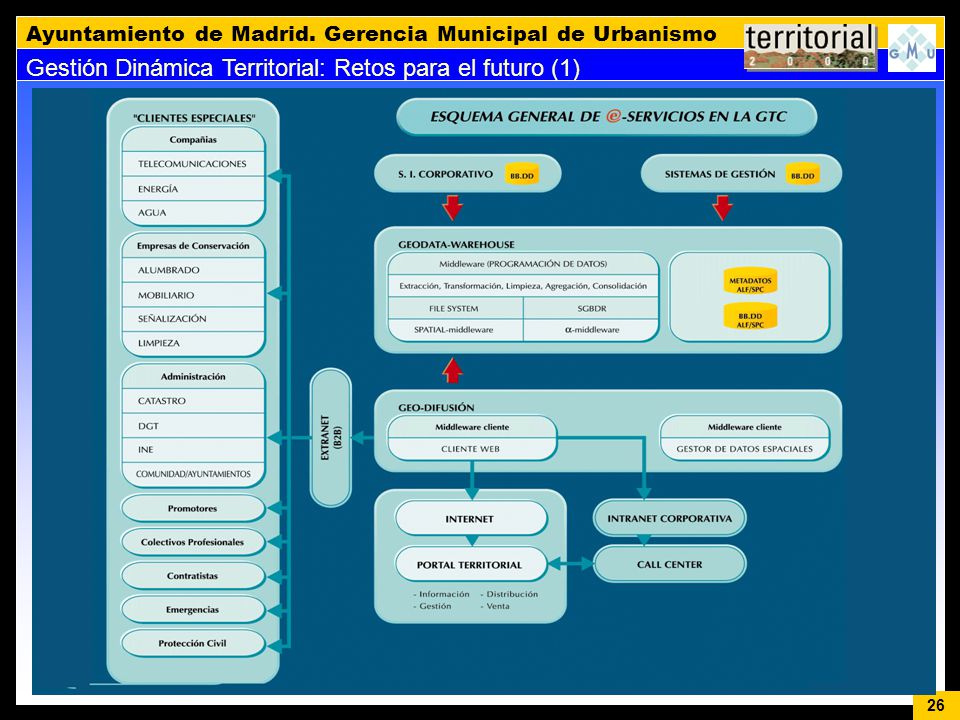

Gestión Dinámica Territorial: Retos para el futuro (1) D. José Manuel Romero Cuadrado y D. Pedro García Alarcó

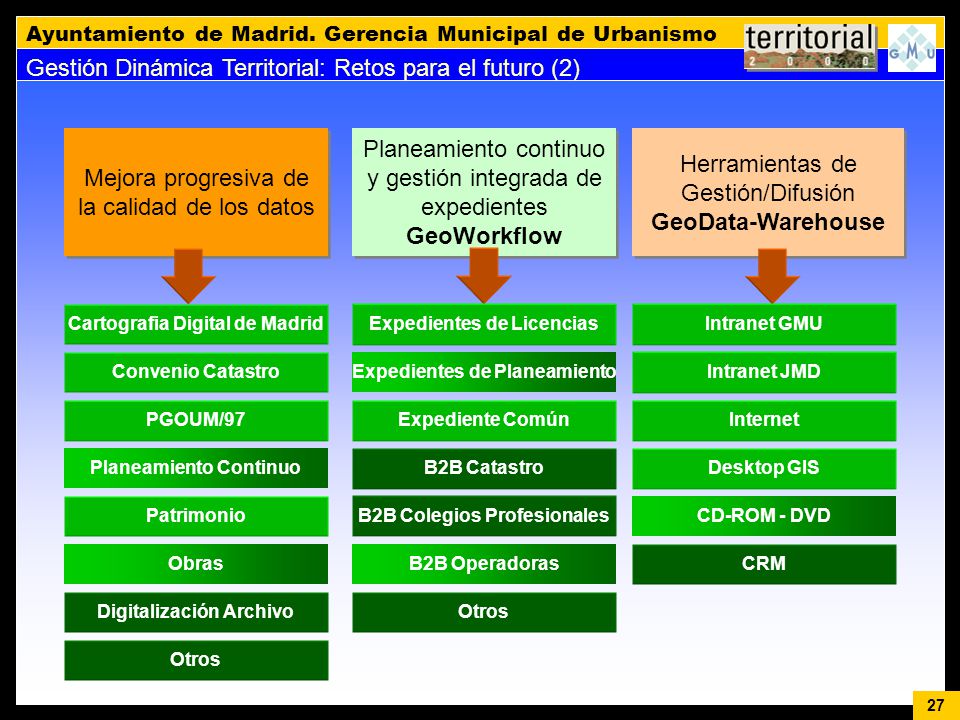

27 Gestión Dinámica Territorial: Retos para el futuro (2)
Mejora progresiva de la calidad de los datos Planeamiento continuo y gestión integrada de expedientes GeoWorkflow Herramientas de Gestión/Difusión GeoData-Warehouse Cartografia Digital de Madrid Expedientes de Licencias Intranet GMU Convenio Catastro Expedientes de Planeamiento Intranet JMD PGOUM/97 Expediente Común Internet Planeamiento Continuo B2B Catastro Desktop GIS Patrimonio B2B Colegios Profesionales CD-ROM - DVD Obras B2B Operadoras CRM Digitalización Archivo Otros Otros

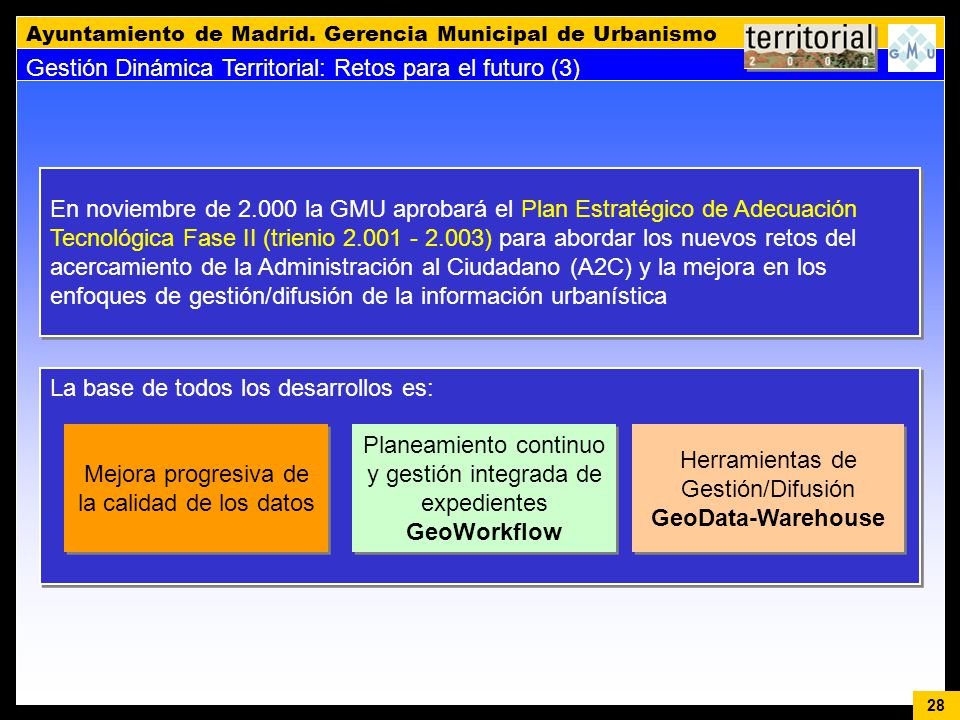

28 Gestión Dinámica Territorial: Retos para el futuro (3)
En noviembre de la GMU aprobará el Plan Estratégico de Adecuación Tecnológica Fase II (trienio ) para abordar los nuevos retos del acercamiento de la Administración al Ciudadano (A2C) y la mejora en los enfoques de gestión/difusión de la información urbanística La base de todos los desarrollos es: Mejora progresiva de la calidad de los datos Planeamiento continuo y gestión integrada de expedientes GeoWorkflow Herramientas de Gestión/Difusión GeoData-Warehouse
