Taller sobre Sistemas de Información Geográfica

Presentación del tema: "Taller sobre Sistemas de Información Geográfica"— Transcripción de la presentación:

1 Taller sobre Sistemas de Información Geográfica
Sobre el uso de cartografía en sistemas de información WEB IDEMEX Propone que cada institución de la APF, entidad federativa o municipio pueda contar con una base de datos actualizados y con áreas en su estructura organizacional que respondan a las necesidades que dicta la producción y difusión de la información geográfica y la participación interinstitucional. De modo que lo que pretendemos es hacer realidad este precepto de una manera que se adapte a las necesidades del Estado. Pilar: a partir del Subcomite de estadística, esta iniciativa nos define la plataforma tecnologica que permite al intercambio y el uso de la información geográfica Arq Juan Orozco López ISC Juan Carlos Araujo

2 La situación de la cartografía digital en Michoacán (2002)
Plataformas utilizadas Formatos propietarios Grandes empresas Distribución de la cartografía en los equipos del gobierno. En equipos con licencias Productos cartográficos independientes Proyectos que utilizan más de un producto cartográfico Accesibilidad a la cartografía digital Duplicidad en compras de productos cartográficos

3 El reto Llevar la información geográfica y estadística a los funcionarios del gobierno y a los ciudadanos.

4 Primera propuesta Generar una nueva cartografía del estado actualizada y detallada Contratar empresas para la definición de la plataforma tecnológica Crear una oficina para la administración de la cartografía

5 Lo que no se valoró adecuadamente
La riqueza de productos los cartográficos existentes para el estado. La riqueza de información estadística no ligada a la cartografía El análisis sobre los estándares abiertos El software libre existente

6 Lecciones aprendidas No se generó cartografía nueva, se homologan los productos existentes No se piensa solo en cartografía, se liga la información estadística a la cartografía No se adoptó una plataforma propietaria, se incorporan los principios del OpenGIS No se considera incorporar una solución comercial, se utiliza software libre

7 Lecciones aprendidas No se crea una oficina, se cuenta con un grupo de trabajo al interior del subcomité de estadística No se contrata una empresa para crear la aplicación, se genera al interior del gobierno del estado No se obtuvieron recursos, los proyectos particulares financian la estrategia

8 Componentes de la solución
Político, para incorporar la información existente. Liderazgo del proyecto Apoyo de alto nivel Voluntad de las instituciones Esquemas ágiles de intercambio y comunicación institucional - IDE en términos que fue definido y en un todo en consonancia con IDEMEX - OpenGIS: Permitiendo a las aplicaciones interactuar con otras aplicaciones que manejan, envían y procesan datos. El OGC define un conjunto de datos primitivos estándar o de operaciones en esos datos, además ofrece la estructura para manejar el problema de la interoperabilidad. Y ofrece servicios que facilitan compartir datos entre diferentes comunidades de información. Así, Open-Gis ofrece la estructura para interoperar datos, intentando manejarlos con exactitud y con su nivel de certificación. Define: 1- El Modelo de Geodatos Abiertos: un conjunto general y común de información geográfica básica que puede ser usada para las necesidades de los geodatos o más aplicaciones específicas, utilizando métodos basados en objetos y/o métodos convencionales de programación. 2. Servicios OpenGis: el conjunto de servicios necesarios para a) acceder y procesar los tipos geográficos definidos en el Modelo de Geodatos Abierto y para b) Ofrecer capacidades para compartir geodatos dentro de las comunidades de usuarios quienes utilizan un conjunto común de definiciones geográficas y de traslado de éstas entre diferentes comunidades de usuarios que utilizan un diferente conjunto de definiciones de características geográficas. 3. Un Modelo de Comunidades de Información que emplee el Modelo de Geodatos Abiertos y los Servicios OpenGis en un esquema que establece: a) Una forma efectiva y eficiente para una comunidad de productores de geodatos y usuarios que ya estén compartiendo un conjunto común de definiciones de características geográficas para que eficiente y efectivamente mantengan estas definiciones y cataloguen y compartan estos conjunto de datos. b) Una eficiente, exacta y óptima manera para que las diferentes comunidades de usuarios de geodatos y productores de compartir geodatos desafiando sus muy diferentes conjuntos de definiciones geográficas. usar para distintos fines más de una aplicación GIS trabajando sobre una misma base de datos cartográfica, permitiendo así lograr la interoperabilidad establecer estándares en los que respecta al almacenamiento de la información cartográfica y estadística utilizando los manejadores de bases de datos - Intranet/Internet – Interfaz WEB, dos vias, canal de retroalimentacion - Bases de datos espaciales: el manejador de BD incorpora un nuevo tipo de dato: el dato geométrico, capaz de almacenar objetos que tienen una representación espacial en un mapa. se incorporan al manejador de base de datos una serie de nuevas sentencias (SQL) para poder acceder a este tipo de información geométrica Permite hacer análisis espacial: selección de elementos geométricos en base a sus propiedades espaciales, de manera sencilla - Motor cartográfico: aplicación que sepa interpretar esos datos para representarlos a través de una interfase que dibuje el mapa correspondiente - Software Libre: recientemente universidades y organizaciones no lucrativas han generado software que soporta estas especificaciones OpenGIS. Sus productos son gratuitos con la desventaja de que sus usuarios no cuentan con el soporte que tienen al adquirir un producto comercial. el Gobierno del Estado de Michoacán cuenta con recursos humanos familiarizados con el uso del software libre resulta viable su uso para el desarrollo de soluciones. - Esquema relacional de contenidos: Desarrollo de una esquema de datos sumamente flexible que permite incorporar información alfanumérica de manera automática, una vez homologada la información a los catálogos del sistema

9 Componentes de la solución
Técnico, para generar una plataforma integradora. La Open Geospatial Consortium, como una generadora de estándares. Las bases de datos espaciales, como una solución al almacenamiento de información espacial. Los motores gráficos, para visualizar información geográfica en exploradores. El desarrollo de aplicaciones, como integrador de la solución final. - IDE en términos que fue definido y en un todo en consonancia con IDEMEX - OpenGIS: Permitiendo a las aplicaciones interactuar con otras aplicaciones que manejan, envían y procesan datos. El OGC define un conjunto de datos primitivos estándar o de operaciones en esos datos, además ofrece la estructura para manejar el problema de la interoperabilidad. Y ofrece servicios que facilitan compartir datos entre diferentes comunidades de información. Así, Open-Gis ofrece la estructura para interoperar datos, intentando manejarlos con exactitud y con su nivel de certificación. Define: 1- El Modelo de Geodatos Abiertos: un conjunto general y común de información geográfica básica que puede ser usada para las necesidades de los geodatos o más aplicaciones específicas, utilizando métodos basados en objetos y/o métodos convencionales de programación. 2. Servicios OpenGis: el conjunto de servicios necesarios para a) acceder y procesar los tipos geográficos definidos en el Modelo de Geodatos Abierto y para b) Ofrecer capacidades para compartir geodatos dentro de las comunidades de usuarios quienes utilizan un conjunto común de definiciones geográficas y de traslado de éstas entre diferentes comunidades de usuarios que utilizan un diferente conjunto de definiciones de características geográficas. 3. Un Modelo de Comunidades de Información que emplee el Modelo de Geodatos Abiertos y los Servicios OpenGis en un esquema que establece: a) Una forma efectiva y eficiente para una comunidad de productores de geodatos y usuarios que ya estén compartiendo un conjunto común de definiciones de características geográficas para que eficiente y efectivamente mantengan estas definiciones y cataloguen y compartan estos conjunto de datos. b) Una eficiente, exacta y óptima manera para que las diferentes comunidades de usuarios de geodatos y productores de compartir geodatos desafiando sus muy diferentes conjuntos de definiciones geográficas. usar para distintos fines más de una aplicación GIS trabajando sobre una misma base de datos cartográfica, permitiendo así lograr la interoperabilidad establecer estándares en los que respecta al almacenamiento de la información cartográfica y estadística utilizando los manejadores de bases de datos - Intranet/Internet – Interfaz WEB, dos vias, canal de retroalimentacion - Bases de datos espaciales: el manejador de BD incorpora un nuevo tipo de dato: el dato geométrico, capaz de almacenar objetos que tienen una representación espacial en un mapa. se incorporan al manejador de base de datos una serie de nuevas sentencias (SQL) para poder acceder a este tipo de información geométrica Permite hacer análisis espacial: selección de elementos geométricos en base a sus propiedades espaciales, de manera sencilla - Motor cartográfico: aplicación que sepa interpretar esos datos para representarlos a través de una interfase que dibuje el mapa correspondiente - Software Libre: recientemente universidades y organizaciones no lucrativas han generado software que soporta estas especificaciones OpenGIS. Sus productos son gratuitos con la desventaja de que sus usuarios no cuentan con el soporte que tienen al adquirir un producto comercial. el Gobierno del Estado de Michoacán cuenta con recursos humanos familiarizados con el uso del software libre resulta viable su uso para el desarrollo de soluciones. - Esquema relacional de contenidos: Desarrollo de una esquema de datos sumamente flexible que permite incorporar información alfanumérica de manera automática, una vez homologada la información a los catálogos del sistema

10 La conceptualización y estándares
Open Geospatial Consortuim (OGC) es una organización internacional no lucrativa, integrada por voluntarios que trabajan con gobiernos, iniciativa privada y la academia. Esta ocupada en: Que los GIS sean abiertos Que se logre la interoperabilidad Para ello definen una serie de conceptualizaciones y estándares: OGC Reference Model Web Map Server WMS Web Feature Server WFS Sobre bases de datos espaciales

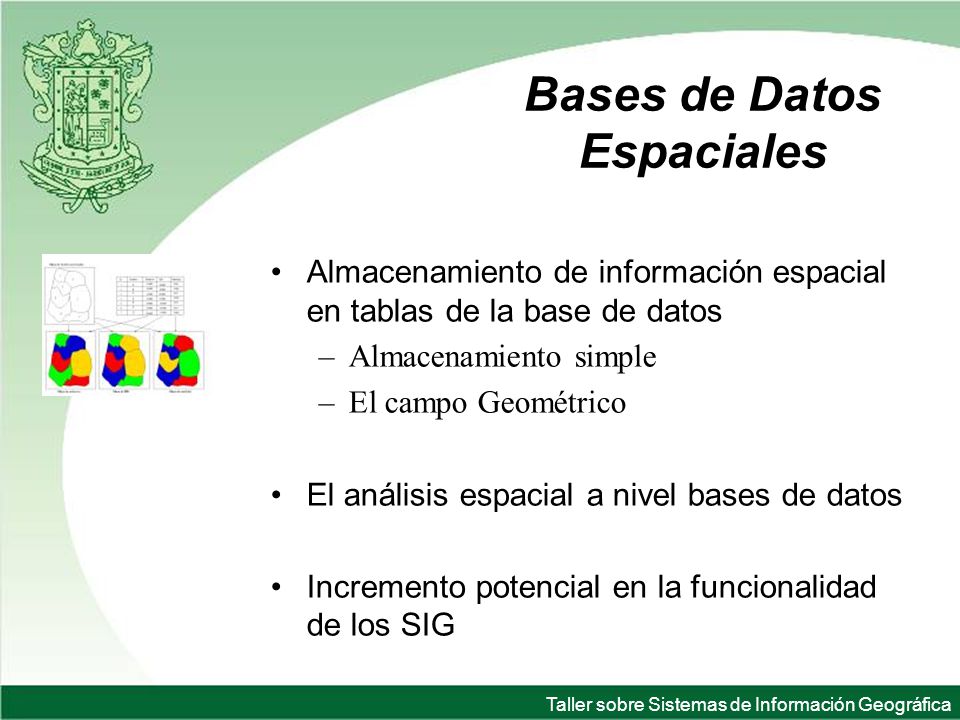

11 Bases de Datos Espaciales
Almacenamiento de información espacial en tablas de la base de datos Almacenamiento simple El campo Geométrico El análisis espacial a nivel bases de datos Incremento potencial en la funcionalidad de los SIG

12 Motores Gráficos El paradigma ImageServer WMS, ejemplo MapServer
Archivo MAP Imagen Cliente El cliente accede al site, que ejecuta el archivo CGI con parámetros como el Archivo Map. Que indica que capas se visualizaran. Administración Template CGI MapServer PostGIS Apache Cliente El CGI resuelve generando la imagen del mapa y regresándola dentro del html del template El cliente recibe una imagen por cada operación realizada Sistema Operativo ArcIMS – MapGuide – MapServer - AlovMap

13 Motores Gráficos El paradigma FeatureServer WFS, ejemplo Alov
Archivo XML Layout Cliente El cliente accede al site, que solicita el Applet, el cuál contiene parámetros como el Archivo XML y el Layout AlovMap Applet Servlet Pump JSDK Tomcat MySQL Apache Cliente En el cliente se ejecuta el Applet, se lee el archivo XML y negocia con el servlet quien le provee de los datos El applet dibuja el mapa en base a los datos recibidos y ahí se administran el mapa Sistema Operativo ArcIMS – MapGuide – MapServer - AlovMap

14 Demo Análisis funcional de una aplicación GIS
Carga de información espacial a la DB Modificación del mapa base Modificación de datos en la DB Ejemplo de módulo Sistema Integral de Información de Riesgos.

15 Conclusiones Si funciona crear una IDE
Si funciona trabajar con OpenGIS Si se pueden generar soluciones robustas libres Si se pueden generar aplicaciones GIS para WEB A nivel internacional una IDE: políticas, normas, cartografía, estadística y tecnología. Abundancia cada vez mayor de buen software para observar datos, mayor cobertura de mapas en forma digital que cubren ciudades, provincias y países enteros, millones de personas usan Internet con comodidad En particular el modelo de Fraser Taylor: importancia de construir asociaciones significativas entre todos los niveles de gobierno, la industria y la academia. Asociación significa involucramiento total, no solamente apoyo de dientes para afuera. La importancia del apoyo político, con la aportación de los recursos requeridos para construir la IDE La importancia del entendimiento público acerca de lo que es la IDE. Se debe hacer esto con un lenguaje que la gente entienda, involucrando a la sociedad civil tanto como sea posible. La importancia de mostrar resultados concretos de valor para la sociedad. La tecnología es la parte más fácil. No hay que olvidar que la tecnología es un medio para llegar a un fin, no un fin en sí misma.
