1 TOPOLOGÍAS

2 Topología Cuando hablamos de topología de una red, hablamos de su configuración. Esta configuración recoge tres campos: físico, eléctrico y lógico. El nivel físico y eléctrico se puede entender como la configuración del cableado entre máquinas o dispositivos de control o conmutación. Cuando hablamos de la configuración lógica es la forma en que las máquinas se comunican a través del medio físico. Los dos tipos más comunes de topologías lógicas son broadcast (Ethernet) y transmisión de tokens (Token Ring).

3 Topología Lógica La topología de broadcast significa que cada host envía sus datos hacia todos los demás hosts del medio de red. Las estaciones no siguen ningún orden para utilizar la red, sino que cada máquina accede a la red para transmitir datos en el momento en que lo necesita. Esta es la forma en que funciona Ethernet. En cambio, la transmisión de tokens controla el acceso a la red al transmitir un token eléctrico de forma secuencial a cada host. Cuando un host recibe el token significa que puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar, transmite el token hacia el siguiente host y el proceso se vuelve a repetir.

4 Topología de bus La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Físicamente cada equipo (hosts) está conectado a un cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable hace que los hosts queden desconectados.

5 Topología de bus

6 Topología de bus

7 Topología de bus

8 Topología Anillo Las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación.

9 Topología Anillo En esta topología para que la información pueda circular, existe un método llamado TOKEN RING, que es el encargado de recorrer el anillo en forma unidireccional y entregar el paquete de información a la estación correspondiente. En esta topologia se empleado un dispositivo llamado MAU Unidad de Acceso Multi- estaciones mueve las señales desde una estación hasta la siguiente estación (ó puesto) de trabajo activa en el anillo. En una red ethernet Cable coaxial, la MAU solo emplea un cable para efectuar las dos operaciones (transmisión y recepción). Con una Ethernet 10BaseT, la MAU debe alojar dos pares de cables (un par para transmitir y otro par para recibir).

10 Topología Anillo

11 Topología Anillo

12 Topología Anillo

13 Topología en estrella La topología en estrella tiene un nodo central desde el que se irradian todos los enlaces hacia los demás nodos. Por el nodo central, generalmente ocupado por un Hub, Switche o Router, por donde pasa la información que circula por la red. Las señales son transmitidas desde el equipo a través del dispositivo de interconexion a todos los equipos de la red.

14 Topología en estrella

15 Topología en estrella

16 Topología Estrella Hub

17 Topología en estrella

18 Topología Árbol La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, sólo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol.

19 Topología Malla

20 Topología Híbrida Star-Bus Bus Star-Ring

21 Tipos de Redes: Los siguientes son los tipos de redes Ethernet:
10 Base-5 10 Base-2 10 Base-T 10 Base-FL  Estandares de cableado PAR TRENZADO

22 10 Base 5 / Coaxial grueso También conocida como THICK ETHERNET (Ethernet grueso), es la Ethernet original. Fue desarrollada originalmente a finales de los 70 pero no se estandarizó oficialmente hasta 1983. Utiliza una topología en BUS, con un cable coaxial que conecta todos los nodos entre sí. En cada extremo del cable tiene que llevar un TERMINADOR. Cada nodo se conecta al cable con un dispositivo llamado transceptor.

23 grueso

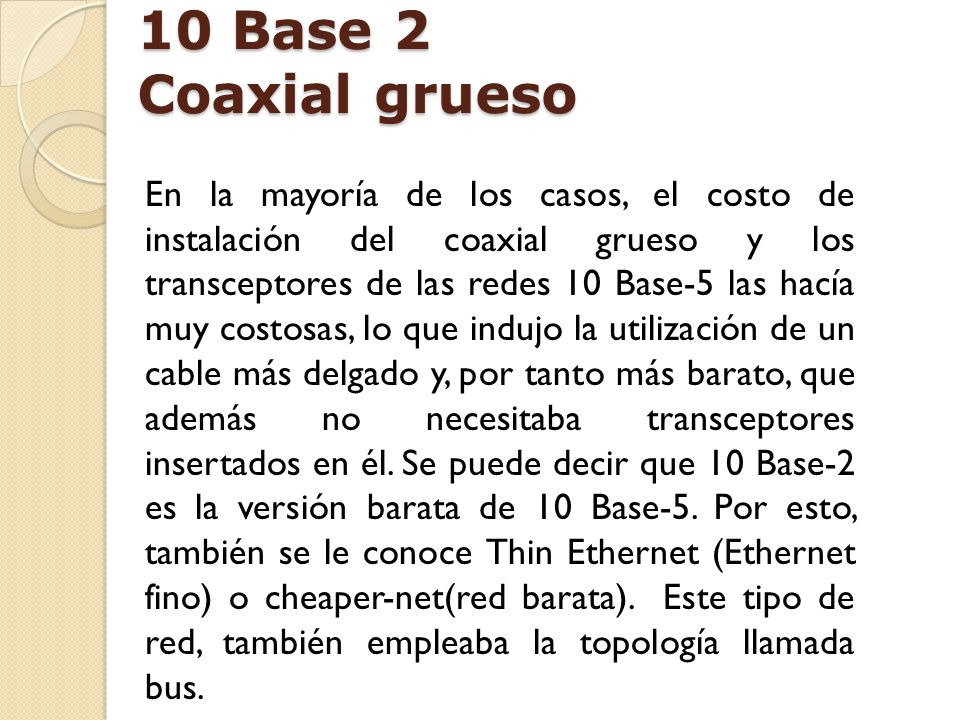

24 10 Base 2 Coaxial grueso En la mayoría de los casos, el costo de instalación del coaxial grueso y los transceptores de las redes 10 Base-5 las hacía muy costosas, lo que indujo la utilización de un cable más delgado y, por tanto más barato, que además no necesitaba transceptores insertados en él. Se puede decir que 10 Base-2 es la versión barata de 10 Base-5. Por esto, también se le conoce Thin Ethernet (Ethernet fino) o cheaper-net(red barata). Este tipo de red, también empleaba la topología llamada bus.

25 delgado

26 10 Base T par trenzado UTP Por las dificultades que presentaba el cable coaxial, se introdujo un nuevo tipo de tecnología llamada 10 Base-T, que aumenta la movilidad de los dispositivos y la fiabilidad. El cable usado se llama UTP que consiste en cuatro pares trenzados sin apantallamiento. El propio trenzado que llevan los hilos es el que realiza las funciones de asilar la información de interferencias externas. También existen cables similares al UTP pero con apantallamiento que se llaman STP (Par Trenzado Apantallado mediante malla de cobre) y FTP (Par Trenzado apantallado mediante papel de aluminio).

27 10 Base-T usa una topología en estrella consistente en que desde cada nodo va un cable al un concentrador común (Switche) que es el encargado de interconectarlos. Cada uno de estos cables no puede tener una longitud superior a 90m.

28 10 Base FL Fibra óptica Es la especificación Ethernet sobre fibra óptica. Los cables de cobre presentan el problema de ser susceptibles tanto de producir como de recibir interferencias. Por ello, en entornos industriales o donde existen equipos sensibles a las interferencias, es muy útil poder utilizar la fibra. Normalmente, las redes Ethernet de fibra suelen tener una topología en estrella. La distancia entre equipos puede llegar a 2 Km. con los repetidores apropiados.

29 100 BaseX Fast Ethernet Esta especificación permite velocidades de transferencia de 100 Mbits/s sobre cables de pares trenzados, directamente desde cada estación. El sistema 100 BaseX tiene la misma arquitectura que 10 Base-T con la diferencia de usar componentes que son capaces de transferir la información a 100 Mbits/s.

30 EL CENTRO DE LA ESTRELLA
Un switch "conmutador“ es un dispositivo de interconexión de redes de computadoras. Éste interconecta dos o más segmentos de red, pasando datos de una red a otra, de acuerdo con la dirección MAC de destino de los datagramas en la red.

31 HUB vs. SWITCH
