TOPOLOGIA DE REDES La topología de red o forma lógica de red se define como la cadena de comunicación que los nodos que conforman una red usan para comunicarse. Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo, pc o como quieran llamarle), el resultado de esto es una red con apariencia de árbol porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes y/o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.
2
REDES
3
RED EN BUS Red cuya topología se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.
4
RED EN BUS VENTAJAS DESVENTAJAS
SI EL TRAFICO DE LA RED ES INTENSO, ENTONCES LA VELOCIDAD BAJARA CONSIDERABLEMENTE AL AUMENTAR EL NUMERO DE COLICIONES ENTRE LOS MENSAJES. LA SEÑAL ELECTRICA PIERDE INTENSIDAD CADA VEZ QUE PASA POR UN ORDENADOR CONECTADO AL BUS. POR LO QUE PUEDE QUE LLEGUE EN MALAS CONDICIONES A LOS ORDENADORES SITUADOS LEJOS DEL ORIGEN DEL MENSAJE SI UNO DE LOS CABLES QUE FORMAN EL BUS SE ROMPE ENTONCES TODA LA RED DEJARA DE FUNCIONAR ES LA TOPOLOGIA MAS SENCILLA DE IMPLANTAR TAMBIEN ES LA MAS BARATA ES FACIL AÑADIR NUEVOS ORDENADORES AL BUS.LO UNICO QUE TENEMOS QUE HACER ES INCORPORAR UN NUEVO CABLE AL BUS ES POSIBLE UTILIZAR REPETIDORES PARA FORTALECER LA SEÑAL SI EL BUS TIENE UNA LARGA EXTENCION
5
RED EN MALLA La topología en malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.
6
FUNCIONAMIENTO El establecimiento de una red de malla es una manera de encaminar datos, voz e instrucciones entre los nodos. Las redes de malla se diferencian de otras redes en que los elementos de la red (nodo) están conectados todos con todos, mediante cables separados. Esta configuración ofrece caminos redundantes por toda la red de modo que, si falla un cable, otro se hará cargo del tráfico.
7
RED EN MALLA VENTAJAS DESVENTAJAS ROBUSTEZ ANTE FALLO
PRIVACIDAD Y SEGURIDAD PRESENTA DIFICULTADES EN SU INSTALACION PUEDE LLEGAR A RESPRESENTAR COSTOS ALTOS
8

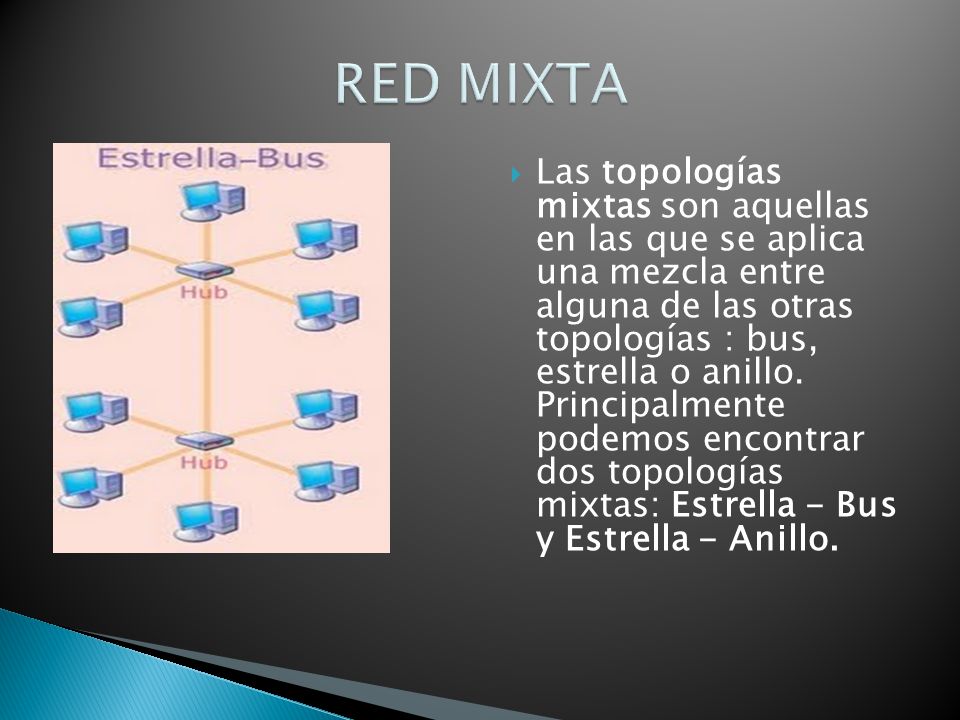

RED MIXTA Las topologías mixtas son aquellas en las que se aplica una mezcla entre alguna de las otras topologías : bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.
9
CARACTERISTICAS En la topología Estrella - Bus podemos ver una red en bus al que están conectados los hubs de pequeñas redes en estrella. Por lo tanto, no hay ningún ordenador que se conecte directamente al bus. En esta topología mixta, si un ordenador falla, entonces es detectado por el hub al que está conectado y simplemente lo aísla del resto de la red. Sin embargo, si uno de los hubs falla, entonces los ordenadores que están conectados a él en la red en estrella no podrán comunicarse y, además, el bus se partirá en dos partes que no pueden comunicarse entre ellas. En la topología Estrella - Anillo encontramos que el cableado forma físicamente una estrella, pero el hub al que se conecta hace que la red funcione como un anillo. De esta forma, la red funciona como un anillo, pero con la ventaja de que si uno de los ordenadores falla, el hub se encarga de sacarlo del anillo para que éste siga funcionando.
10
RED DE DOBLE ANILLO La topología de anillo doble es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos. En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente. La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez. En lugar de un anillo, hay dos para aumentar la fiabilidad de la red. Uno de los anillos se utiliza para la transmisión y el otro actúa como anillo de seguridad o reserva. Si aparece un problema, como un fallo en el anillo o una ruptura del cable, se reconfigura el anillo y continúa la transmisión. Una de las ventajas de la topología de anillo doble es la redundancia
11
Topología en estrella La topología en estrella se caracteriza por tener todos sus nodos conectados a un controlador central. Todas las transacciones pasan a través del nodo central, siendo éste el encargado de gestionar y controlar todas las comunicaciones.
12
Topología de anillo Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. se caracteriza por un camino unidireccional cerrado que conecta todos los nodos. Se centraliza el acceso a la red si uno de los nodos falla, también falla la red
13
Topología en árbol La topología de árbol combina características de la topología de estrella con la BUS. Consiste en un conjunto de subredes estrella conectadas a un BUS. Esta topología facilita el crecimiento de la red.
14
Topología totalmente conexa
No se centraliza el acceso a la red,cada nodo está conectado a uno o más de los otros nodos. Se puede llevar el mensaje por diferentes caminos,no se corrompe si un nodo falla, y cuando falla el servidor los demás equipos pueden seguir comunicándose entre sí
