Topologías de red Alicia Masliah 4c
2

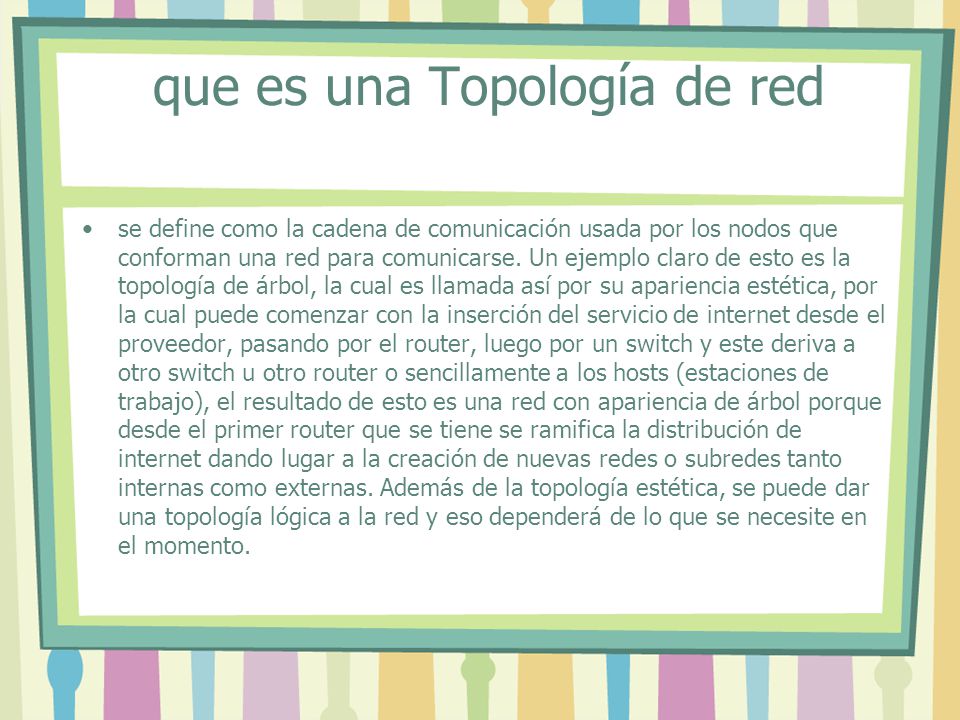

que es una Topología de red
se define como la cadena de comunicación usada por los nodos que conforman una red para comunicarse. Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo), el resultado de esto es una red con apariencia de árbol porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.
3
Tipos de topologías de red
4
Mixta Las topologías mixtas son aquellas en las que se aplica una mezcla entre alguna de las otras topologías : bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.
5
Doble anillo Una topología de anillo doble consta de dos anillos concéntricos, donde cada host de la red está conectado a ambos anillos, aunque los dos anillos no están conectados directamente entre ellos
6
Malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.
7
Totalmente conexa Red Totalmente conexa: cada computadora se conectará a cada computadora, por medio de cables y no requiere un servidor. VENTAJAS Robustez ante fallas. Privacidad y seguridad. DESVENTAJAS Dificultad en la instalación. Puede llegar a representar costos altos.
8
Bus Todas las computadoras están conectadas a un cable central, llamado el bus o backbone. Las redes de bus lineal son las más fáciles de instalar y son relativamente baratas. La ventaja de una red 10base2 con topología bus es su simplicidad. Una vez que las computadoras están fisicamente conectadas al alambre, el siguiente paso es instalar el software de red en cada computadora. El lado negativo de una red de bus es que tiene muchos puntos de falla. Si uno de los enlaces entre cualquiera de las computadoras se rompe, la red deja de funcionar. Todas las computadoras están conectadas a un cable central, llamado el bus o backbone. Las redes de bus lineal son las más fáciles de instalar y son relativamente baratas. La ventaja de una red 10base2 con topología bus es su simplicidad. Una vez que las computadoras están fisicamente conectadas al alambre, el siguiente paso es instalar el software de red en cada computadora. El lado negativo de una red de bus es que tiene muchos puntos de falla. Si uno de los enlaces entre cualquiera de las computadoras se rompe, la red deja de funcionar (ver figura I).
9
Estrella Existen redes más complejas construidas con topología de estrella. Las redes de esta topología tienen una caja de conexiones llamada hub o concentrador en el centro de la red. Todas las PC se conectan al concentrador, el cual administra las comunicaciones entre computadoras. Es decir, la topología de estrella es una red de comunicaciones en la que las terminales están conectadas a un núcleo central. Si una computadora no funciona, no afecta a las demás, siempre y cuando el servidor no esté caído. Las redes construidas con topologías de estrella tienen un par de ventajas sobre las de bus. La primera y más importante es la confiabilidad. En una red con topología de bus, desconectar una computadora es suficiente para que toda la red se colapse. En una tipo estrella, en cambio, se pueden conectar computadoras a pesar de que la red esté en operación, sin causar fallas en la misma.
10
Árbol La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol. Los problemas asociados a las topologías anteriores radican en que los datos son recibidos por todas las estaciones sin importar para quien vayan dirigidos. Es entonces necesario dotar a la red de un mecanismo que permita identificar al destinatario de los mensajes, para que estos puedan recogerlos a su arribo. Además, debido a la presencia de un medio de transmisión compartido entre muchas estaciones, pueden producirse interferencia entre las señales cuando dos o más estaciones transmiten al mismo tiempo.
11
Anillo En una topología de anillo (que se utiliza en las redes Token Ring y FDI), el cableado y la disposición física son similares a los de una topología de estrella; sin embargo, en lugar de que la red de anillo tenga un concentrador en el centro, tiene un dispositivo llamado MAU (Unidad de acceso a multiestaciones, por sus siglas en inglés). La MAU realiza la misma tarea que el concentrador, pero en lugar de trabajar con redes Ethernet lo hace con redes Token Ring y maneja la comunicación entre computadoras de una manera ligeramente distinta. Todas las computadoras o nodos están conectados el uno con el otro, formando una cadena o circulo cerrado.
12
Fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.
13
RJ 45 es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado. Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout. Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232.
14
Cable par trenzado El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a interferencias electromagnéticas similares. La tasa de trenzado, usualmente definida en vueltas por metro, forma parte de las especificaciones de un tipo concreto de cable. Cuanto menor es el número de vueltas, menor es la atenuación de la diafonía. Donde los pares no están trenzados, como en la mayoría de las conexiones telefónicas residenciales, un miembro del par puede estar más cercano a la fuente que el otro y, por tanto, expuesto a niveles ligeramente distintos de interferencias electromagnéticas.
