SISTEMA DE RADIO DIGITAL IDAS 6.25KhZ

Presentación del tema: "SISTEMA DE RADIO DIGITAL IDAS 6.25KhZ"— Transcripción de la presentación:

1 SISTEMA DE RADIO DIGITAL IDAS 6.25KhZ
SISTEMA DE RADIO DIGITAL ICOM

2 Desarrollo Consientes de las necesidades de Hoy, ICOM y KENWOOD en un acuerdo de intercambio de tecnología han desarrollado un protocolo de comunicaciones Digital en 6.25kHz llamado NXDN.

3 Desarrollo ICOM por su parte tomo las bases de este protocolo y diseño su sistema de Radios DIGITALES, Llamada IDAS (Icom Digital Advance System). El sistema de IDAS ofrece una serie de características tanto en desarrollo en el sistema como en sus equipos de Radio.

4 Eficiencia El sistema IDAS opera en modo Digital en 6.25kHz, Brindando una gran eficiencia en el uso de Espectro Operación en Analogico o Mezclado de 25kHz y 12.5kHz. Los Equipos del sistema cumplen con el plan de frecuencias comercial en la banda de VHF y UHF.

5 Especificaciones del sistema IDAS
Desarrollo Para desarrollar el nuevo protocolo de comunicación, ICOM consideró ACSB y CQPSK -Ambos métodos requieren una infraestructura mas costosa, no compatible con el hardware análogo existente. Especificaciones del sistema IDAS Espaciamiento de Canal: 6.25 KHz Método de Acceso: FDMA Velocidad de Transmision: 4800 bps Modulación: FSK 4-niveles Vocoder: AMBE+2 Codec Rate: 3600 (Voz 2,450 + Corrección de error 1,150 bps)

6 Interfaz NXDN al Aire Opera mediante un VOCODER AMBE+2
Ofrece una digitalización de la voz de Gran calidad, imitando a la perfección los tonos de voz generados. Brinda Alta Calidad de Voz aun con variaciones en la intensidad de Señal. Mayor Área de Cobertura 20% mas de cobertura contra sistemas analógicos En el limite de cobertura de los sistemas analógicos la señal de Ruido aumenta significativamente contra la señal de Audio.

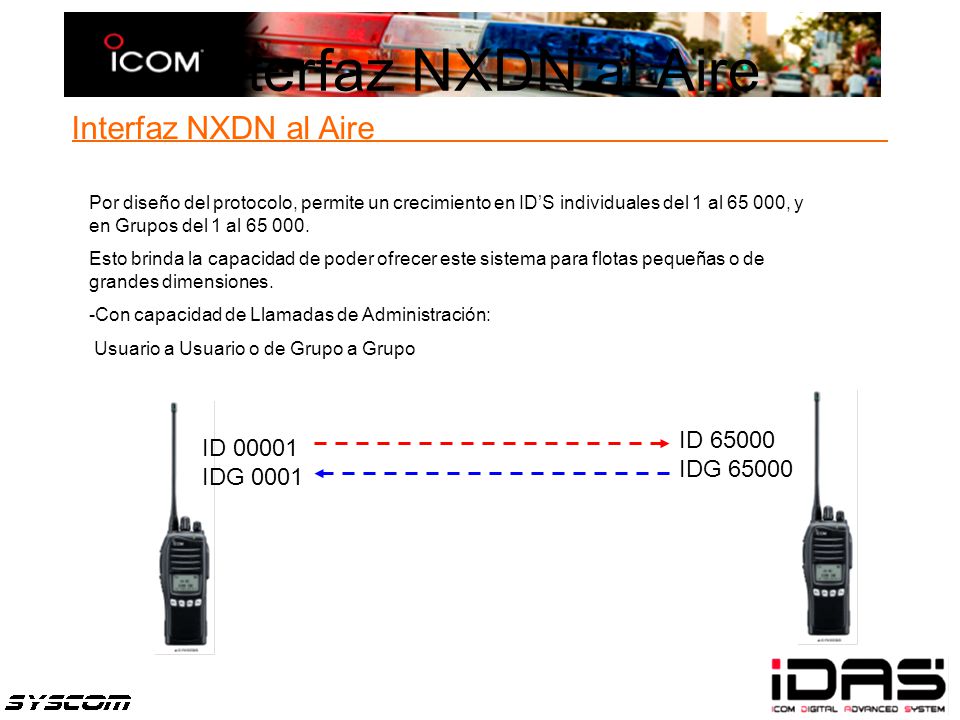

7 Interfaz NXDN al Aire Interfaz NXDN al Aire ID 65000 ID 00001
Por diseño del protocolo, permite un crecimiento en ID’S individuales del 1 al , y en Grupos del 1 al Esto brinda la capacidad de poder ofrecer este sistema para flotas pequeñas o de grandes dimensiones. -Con capacidad de Llamadas de Administración: Usuario a Usuario o de Grupo a Grupo ID 65000 IDG 65000 ID 00001 IDG 0001

8 Funciones Digitales Comunes
Funciones Digitales IDAS Comunes Funciones Digitales Comunes

9 Funciones Digital NXDN
Identificación Alfanumérica en Pantalla Permite identificar en Pantalla con hasta 12 Caracteres, el nombre de la persona que llama Identifica “Nombre” Asignado y Grupo al que pertenece Esta función es de gran utilidad para la coordinación de flotas de trabajo, ya que permite ver en pantalla el nombre de quien llama y el grupo al que pertenece. Permite crear una lista hasta con 500 usuarios y grupos por radio. Operación en Simplex o a través de repetidor

10 Funciones Digital NXDN
Llamadas de Administración y control -Permite manejar llamadas Selectivas o de Grupo entre las unidades Transmisión Remota de Unidades (AUTO TX) -Ofrece la capacidad de colocar una unidad remota a transmitir, esto para escuchar que esta sucediendo en ese lugar Supervisión Remota de Unidades -Permite Identificar si una unidad esta encendida o dentro de la zona de cobertura Llamada de Emergencia Envía código de Emergencia a la central, además de abrir el MIC de la unidad en cuestión. Llamada de Alerta Comunica al Operador que esta próximo a recibir una llamada importante

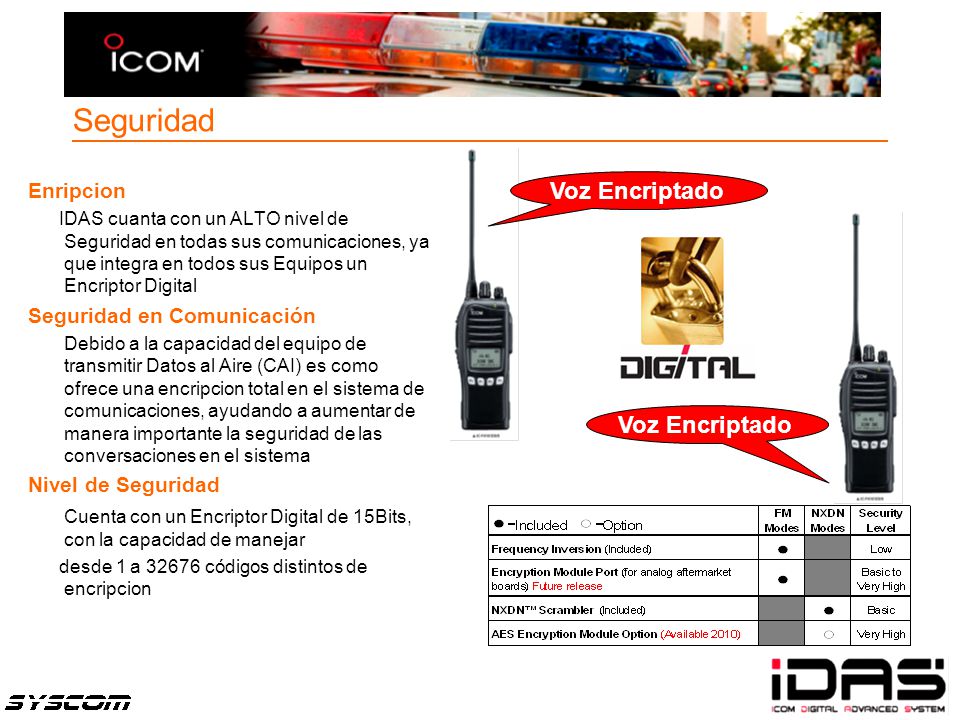

11 Seguridad Voz Encriptado Voz Encriptado Enripcion
IDAS cuanta con un ALTO nivel de Seguridad en todas sus comunicaciones, ya que integra en todos sus Equipos un Encriptor Digital Seguridad en Comunicación Debido a la capacidad del equipo de transmitir Datos al Aire (CAI) es como ofrece una encripcion total en el sistema de comunicaciones, ayudando a aumentar de manera importante la seguridad de las conversaciones en el sistema Nivel de Seguridad Cuenta con un Encriptor Digital de 15Bits, con la capacidad de manejar desde 1 a códigos distintos de encripcion Voz Encriptado Voz Encriptado

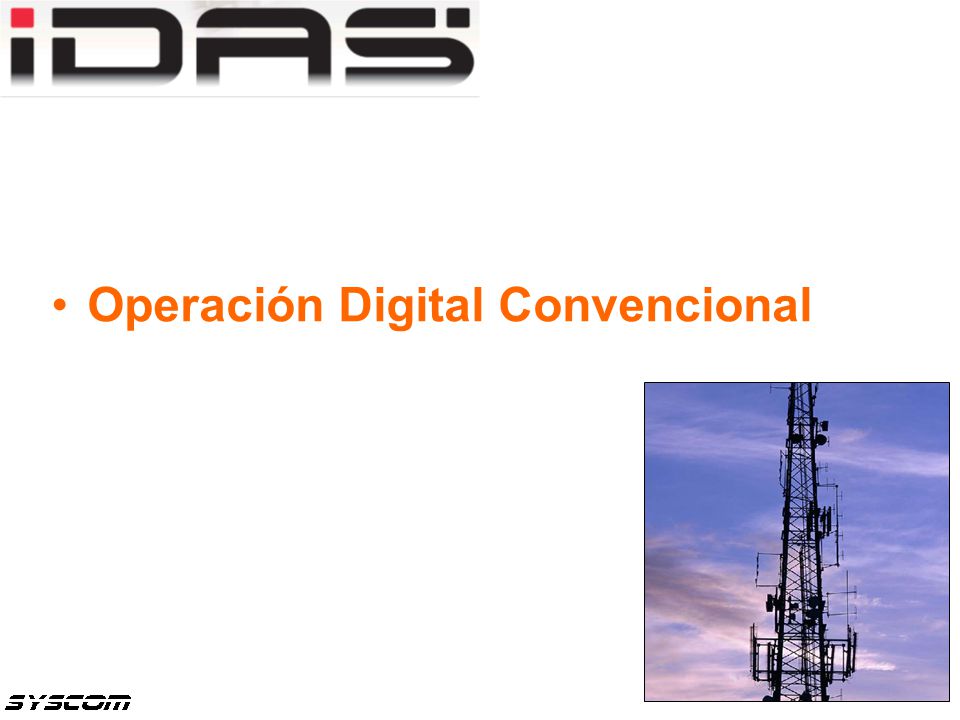

12 Operación Digital Convencional

13 Convencional Digital Unidad Portatil IC-F3161D/4161D y Unidad MovilIC-F5061D/6061D -Permiten Operar en modo SIMPLEX o SEMIDUPLEX de Manera Digital Repetidor IC-FR5000/6000 -Permite Operar en modo SIMPLEX BASE o FULL DUPLEX BASE y REPETIDOR Operación Mezclada Una de las Grandes Ventajas del sistema es la operación mezclada, es decir que en el mismo canal, los equipos pueden operar DIGITAL NXDN y ANALOGICO FM. SIMPLEX A través de Repetidor

14 Operación en Repetidor
Códigos de Acceso RAN El sistema IDAS integra un nuevo método para la privatización de los canales y la creación de distintos grupos de trabajo cuando se opera en sistemas de repetición. Su funcionamiento es similar al de los tonos CTCSS y DTCSS: Privatización de Canales Acceso al repetidor Enmudecimiento del Audio Control de Canal Ocupado Los códigos RAN disponibles son del 1 al 63 Adicionalmente el Repetidor IC-FR5000/6000 cuenta con un panel de 16 Tonos CTCSS/DTCS y codigos RAN. SIMPLEX CON REPETIDOR

15 Operación Mezclada Operación Mezclado
Las unidades IDAS cuentan con la opción de operar los canales de manera MEZCLADA, es decir: Los equipos de radio tendrán la capacidad de Recibir Señales Analógicas FM y Digitales NXDN en el mismo canal, contestando la llamada de acuerdo a su configuración. Esta es una gran herramienta para la Interoperabilidad de este sistema con Equipos de Radio analógicos Exigentes y totalmente compatible con cualquier Radio Analogico FM de cualquier Marca..!!!

16 Operación Mezclada Operación SIMPLEX Operación SIMPLEX
DIGITAL 6.25kHz DIGITAL 6.25kHz ANALOGICO ANALOGICO Operación con REPETIDOR DIGITAL 6.25kHz DIGITAL 6.25kHz ANALOGICO ANALOGICO

17 Software de Administración FLAV

18 Administración Mensajería y Señalización en Radios Digitales
Los nuevos radios digitales Kenwood y Icom manejan la señalización NXDN para envío de mensajería e identificación de llamadas, la cual posee una gran velocidad de transmisión de datos de hasta 7200bps,  lo que nos permite enviar paquetes a mucho mayor velocidad e integrar más datos en menor tiempo. Desarrollo Con la llegada de la nueva tecnología en radios digitales, SYSCOM ha desarrollado un nuevo software de despacho mediante el cual usted puede administrar su flota de radios digitales Kenwood y Icom con señalización NXDN, e inclusive radios análogos Kenwood que manejen la señalización FLEETSYNC, todo esto en la misma aplicación. Con sólo interconectar un radio digital vía puerto serial a su computadora usted podrá contar con las bondades del despacho.

19 Administración BASE CENTRAL REPETIDOR

20 Administración La nueva aplicación nos ofrece las siguientes características en modo digital: Localización GPS: Permite la localización de unidades por medio de su posición GPS (Requiere micrófono de solapa HM-170GPS para radio ICF3161/4161DS). Envía y Recibe Mensajes Predefinidos.- Permite el envío de mensajes predefinidos de hasta 16 caracteres para radios Kenwood y 8 caracteres para radios Icom, enviados de manera individual, de grupo o general. Mensajes Personalizados.- Permite enviar mensajes personalizados cortos de hasta 100 caracteres (compatible sólo con radios digitales Kenwood );  escríbalo en su PC y elija a que grupo enviarlo. Llamada Selectiva.- Permite hacer llamadas individuales, de grupo y generales. Llamada de Emergencia.- Al ser presionado el botón de emergencia de los radios remotos se registra en el software la unidad con problemas, generando una alarma de audio y una imagen de emergencia. Radio Kill.- Nos permite bloquear la transmisión y/o la recepción de cualquier radio, también habilitarlos, y un reinicio de emergencia. Mensajes de Encendido y Apagado.- Los radios Kenwood y Icom tienen la capacidad de mandar un mensaje de estado al momento de ser encendidos y apagados; el software identifica y guarda este mensaje. PTT ID (ANI), control y registro de llamadas y actividades.- Nos permite tener un registro de fecha y hora de las llamadas y mensajes realizadas por nuestra flota (llamadas, mensajes, emergencias, etc.) almacenadas por hora en una pantalla de Historial, la cual se guarda automáticamente en el disco duro en un archivo de Excel por día.

21 Administración Pantalla de Despacho
La llamada entrante es identificada por unidad, grupo o ambos Módulos de Envío de mensajes de Texto Envío de mensajes de Texto pregrabados de 12 caracteres Conexión a Equipo de radio Se puede hacer transmitir el radio de la base para realizar llamadas selectiva, grupo y general Radio Kill Permite la desactivación y activación de radios

22 Administración

23 Crecimiento de IDAS

24 Etapas de Desarrollo IDAS
Primera Etapa IDAS El sistema de IDAS en su primera etapa fue diseñado para lograr una migración amigables de los sistemas analógicos existentes a digital. Segunda Etapa IDAS El segundo paso a seguir en IDAS en la TRONCALIZACION de los sistemas de comunicación en un protocolo similar al LTR, brindando asi todas las ventajas que un sistema TRUNKING ofrece, aunado a los beneficios del sistema DIGITAL. Tercera Etapa IDAS La tercera etapa de IDAS será la capacidad de enlace VOZ-IP de los sitios troncal izados, esta opción ofrece una total movilidad y un extenso alcance del sistema para sistemas privados o de Gobierno.

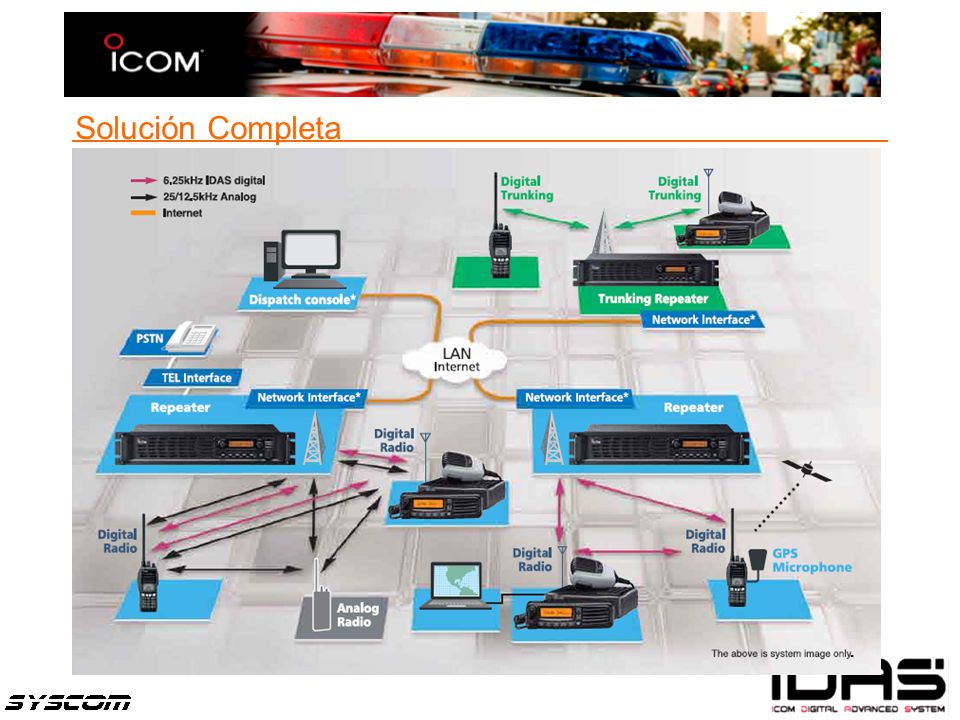

25 Solución Completa

26 Unidades IDAS NXDN

27 Unidades IDAS Repetidor IC-FR5000 VHF IC-FR6000 UHF

28 Unidades IDAS Vista Frontal Vista Trasera IC-FR5000/6000
50Watts de Potencia en VHF y UHF 32 Canales (Operación Base) Operación DIGITAL 6.26kHz / ANALOGICO FM / MEZCLADO Panel de 16 tonos CTCSS/DTCSS o 16 Códigos RAN Puerto Externo DB-25H para Interconexión de Paneles Externos Puerto Dedicado para conexión de Opción TRUNKING IDAS (Enero 09) Puerto Dedicado para conexión de Opción VOZ-IP IDAS (Marzo 09) Conectores N Hembra Pantalla Alfanumérica de 12 Caracteres Capacidad de Encender y Desactivar el Repetidor Vía DTMF (Opcional) Montaje en Rack “19 Alimentación 13.8VDC (no incluye fuente) Capacidad de Montar un canal de repetición EXTRA En el mismo Chasis. Vista Frontal Vista Trasera

29 Básicamente es tener 2 Repetidores en el mismo Chasis..!!!
Unidades IDAS La capacidad de montar 2 canales de repetición en el mismo chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro. Canal 2 Canal 1 Básicamente es tener 2 Repetidores en el mismo Chasis..!!!

30 Unidades IDAS UR-FR5000 Modulo de Repetición 50W VHF 136-174Mhz
UR-FR6000 Modulo de Repetición 50W UHF Mhz UR-FR6000/01 Modulo de Repetición 50W UHF Mhz

31 Unidades IDAS

32 5 Radio Portátil Unidades IDAS Años De Garantía IC-F3161D/S/T VHF
IC-F4161D/S/T UHF

33 Radio Portátil IC-F3161D/4161 Unidades IDAS
5 Watts de Potencia en VHF y UHF 512 Canales divididos en 512 Grupos de Canal Operación DIGITAL 6.25kHz/ANALOGICO /MEZCLADO Operación Trunking LTR En analogico Gran Pantalla de 24 Caracteres, Matriz de Puntos 2 Puertos internos para tarjetas Opcionales (analógico y Digital) Versión con Teclado DTMF o sin Teclado Gran Potencia de salida de audio 700mW. Amplificador BTL Señalización Analógica: -2-Tonos Secuenciales -DTMF -5-Tonos -MDC1200 Señalización Digital NXDN -Llamadas de Administración

34 Unidades IDAS Encripcion Digital Incluida, por programación.
códigos Disponibles Identificación en pantalla de quien llama, además del Grupo al que pertenece Clave de Encendido (Password) Protección contra Lectura Envió de Mensaje de Encendido y Apagado Activación y Desactivación de Unidades Vía Aire por Radio Monitoreo Remoto de Unidades Envió de llamada de EMERGENCIA inteligente. Cumple con Normas Militares MIL-STD 810 C/D/E/F Aprobado por la FCC (Federal Communications Comission)

35 5 Unidades IDAS Unidad Móvil IC-F5061D VHF IC-F6061D UHF Años
De Garantía

36 Radio Móvil IC-F5061/6061 Unidades IDAS Potencia 50Watts VHF y 45 UHF
512 Canales divididos en 512 Grupos Operación Trunking LTR (Analógico) Operación DIGITAL NXDN/ANALOGICO FM/MEZCLADO Capacidad de Cabezal Desmontable (opcional) Señalizacion en Analogico: -2Tonos –DTMF -5-Tonos –MDC1200 2 Puertos internos opcionales (analógico y Digital) Inversor de nivel Básico incluido (Analógico) Pantalla de hasta 24 Caracteres Puerto Externo DB-25H para interconexiones Puerto interno para conexiónes

37 Unidades IDAS Llamadas de Administración IDAS
Llamada Selectiva y de Grupo Activación y Desactivación de Unidades Vía Radio Encripcion Digital NXDN (hasta Códigos) Envió y Recepción de Mensajes de Status Envió de mensaje de ENCENDIDO y APAGADO Supervisión Remota de Unidades Clave de Acceso al encendido (Password) Protección contra lectura Cumple con Normas Militares MIL-STD 810 C/D/E/F Aprobado por la FCC (Federal Communications Comission)

38 Por su Atención, Muchas Gracias.
