TM-800 Entrenamiento Tecnico

Presentación del tema: "TM-800 Entrenamiento Tecnico"— Transcripción de la presentación:

1 TM-800 Entrenamiento Tecnico

2 Contenido 1. Funciones y caracteristicas Pples
2. Especificaciones y Ajustes. 3. Programación 4. Desensamble y Ensamble. 5. Analisis de Circuitos 6. Problemas y soluciones. 7. Apendice. Contenido

3 Funciones & Caracteristicas

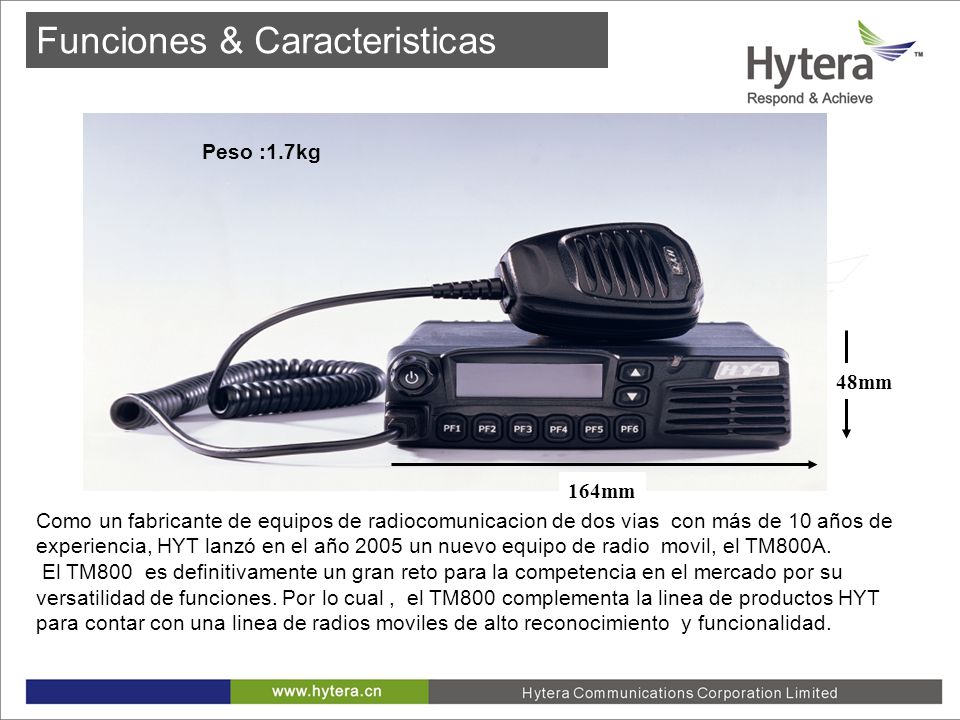

Peso :1.7kg 48mm 164mm Como un fabricante de equipos de radiocomunicacion de dos vias con más de 10 años de experiencia, HYT lanzó en el año 2005 un nuevo equipo de radio movil, el TM800A. El TM800 es definitivamente un gran reto para la competencia en el mercado por su versatilidad de funciones. Por lo cual , el TM800 complementa la linea de productos HYT para contar con una linea de radios moviles de alto reconocimiento y funcionalidad.

4 Porque (o que beneficios le puede aportar?)

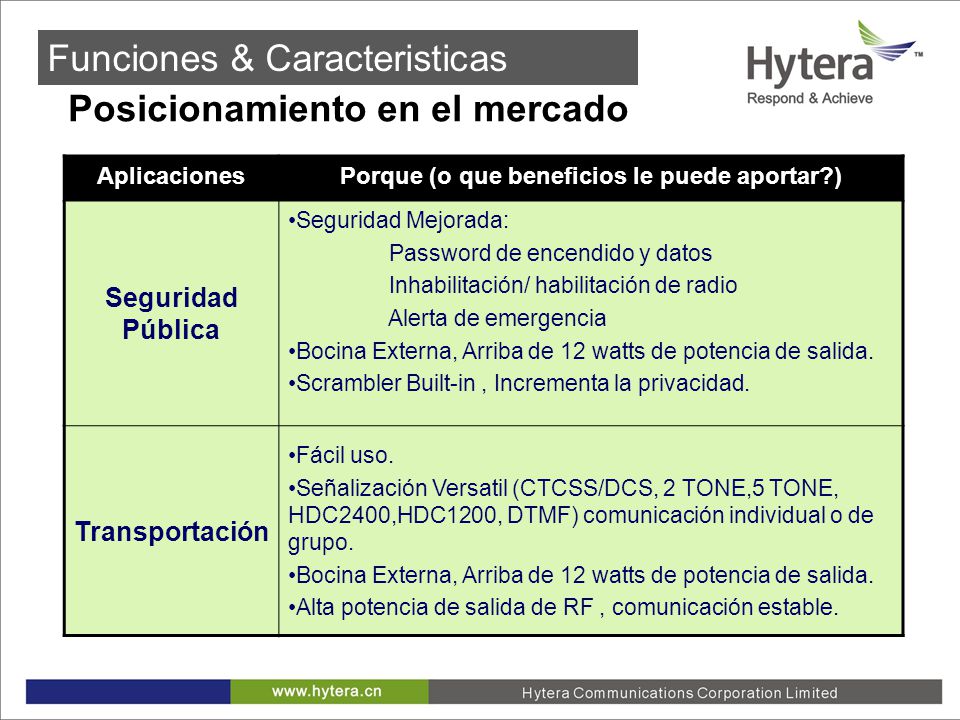

Funciones & Caracteristicas Posicionamiento en el mercado Aplicaciones Porque (o que beneficios le puede aportar?) Seguridad Pública Seguridad Mejorada: Password de encendido y datos Inhabilitación/ habilitación de radio Alerta de emergencia Bocina Externa, Arriba de 12 watts de potencia de salida. Scrambler Built-in , Incrementa la privacidad. Transportación Fácil uso. Señalización Versatil (CTCSS/DCS, 2 TONE,5 TONE, HDC2400,HDC1200, DTMF) comunicación individual o de grupo. Alta potencia de salida de RF , comunicación estable.

5 7 Características Principales

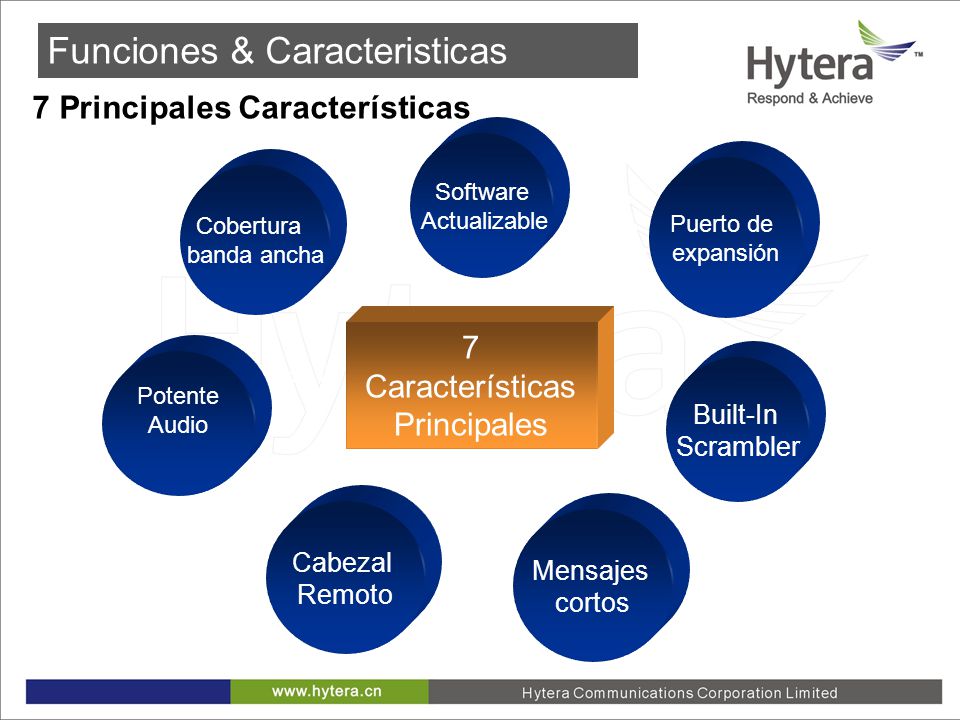

Funciones & Caracteristicas 7 Principales Características Software Actualizable Puerto de expansión Cobertura banda ancha 7 Características Principales Potente Audio Ver:1.0 Built-In Scrambler Cabezal Remoto Mensajes cortos

6 Funciones & Caracteristicas

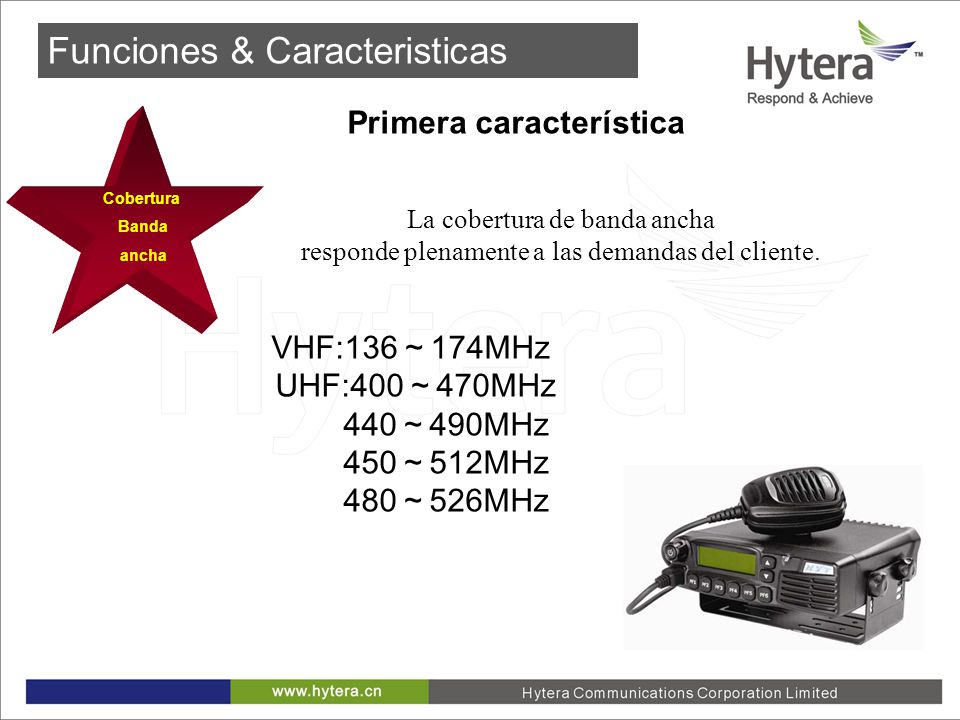

Primera característica Cobertura Banda ancha La cobertura de banda ancha responde plenamente a las demandas del cliente. VHF:136～174MHz UHF:400～470MHz 440～490MHz 450～512MHz 480～526MHz

7 Funciones & Caracteristicas

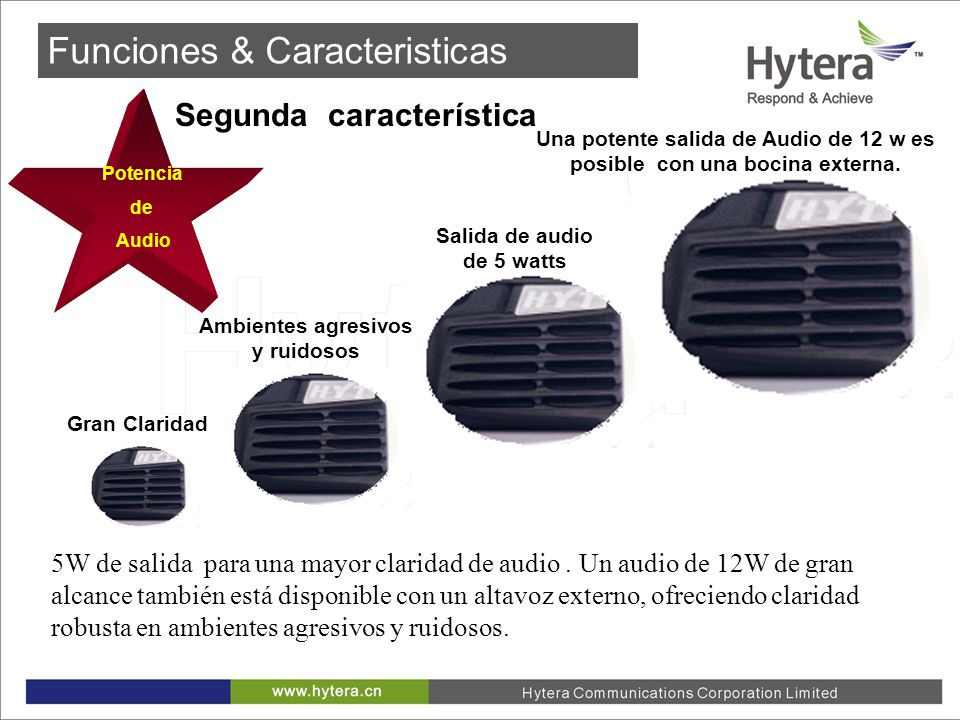

Potencia de Audio Segunda característica Una potente salida de Audio de 12 w es posible con una bocina externa. Salida de audio de 5 watts Ambientes agresivos y ruidosos Gran Claridad 5W de salida para una mayor claridad de audio . Un audio de 12W de gran alcance también está disponible con un altavoz externo, ofreciendo claridad robusta en ambientes agresivos y ruidosos.

8 Funciones & Caracteristicas
Cabezal Control Remoto Tercera caracteristica La unidad de Cabezal remoto se puede montar en el tablero sin el chasis del radio, donde el espacio es limitado. Remote Control Head Kit

9 Funciones & Caracteristicas

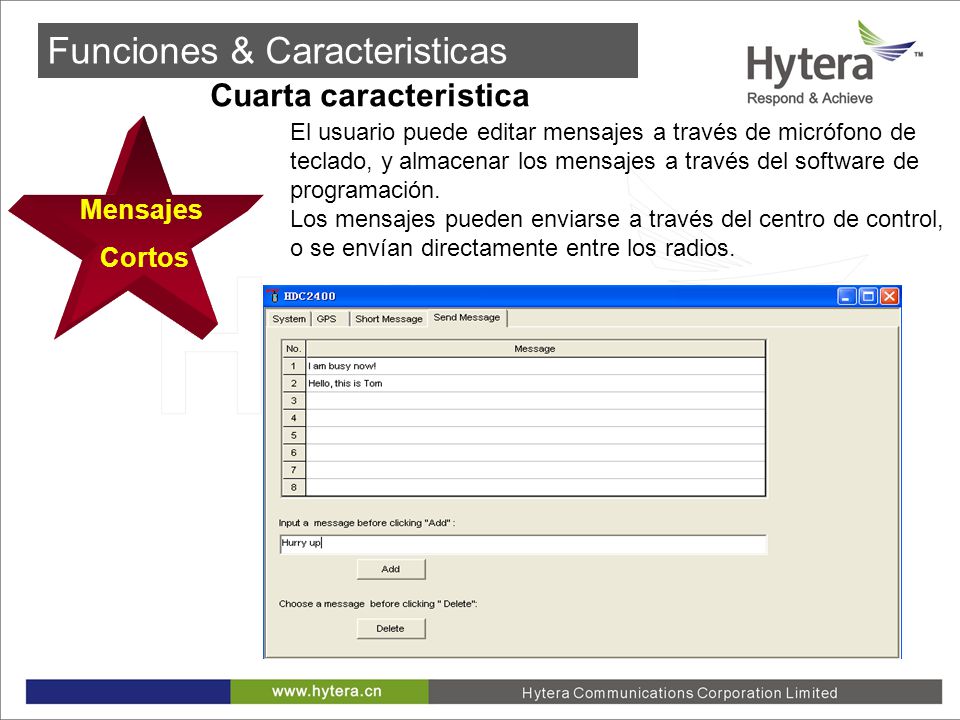

Cuarta caracteristica Mensajes Cortos El usuario puede editar mensajes a través de micrófono de teclado, y almacenar los mensajes a través del software de programación. Los mensajes pueden enviarse a través del centro de control, o se envían directamente entre los radios.

10 Funciones & Características

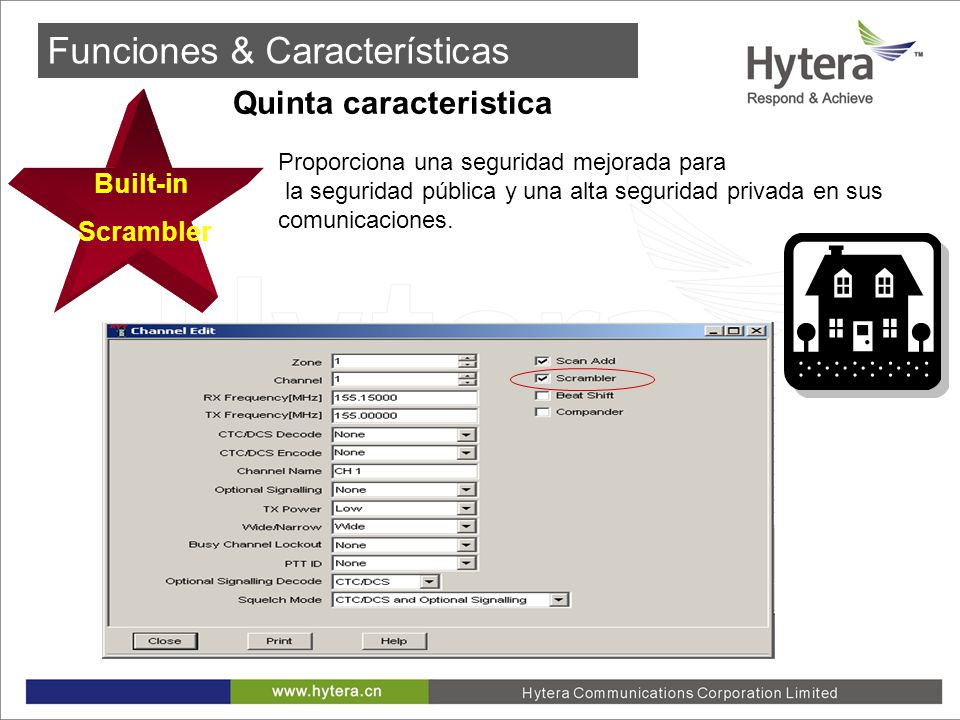

Quinta caracteristica Built-in Scrambler Proporciona una seguridad mejorada para la seguridad pública y una alta seguridad privada en sus comunicaciones.

11 Funciones & Características

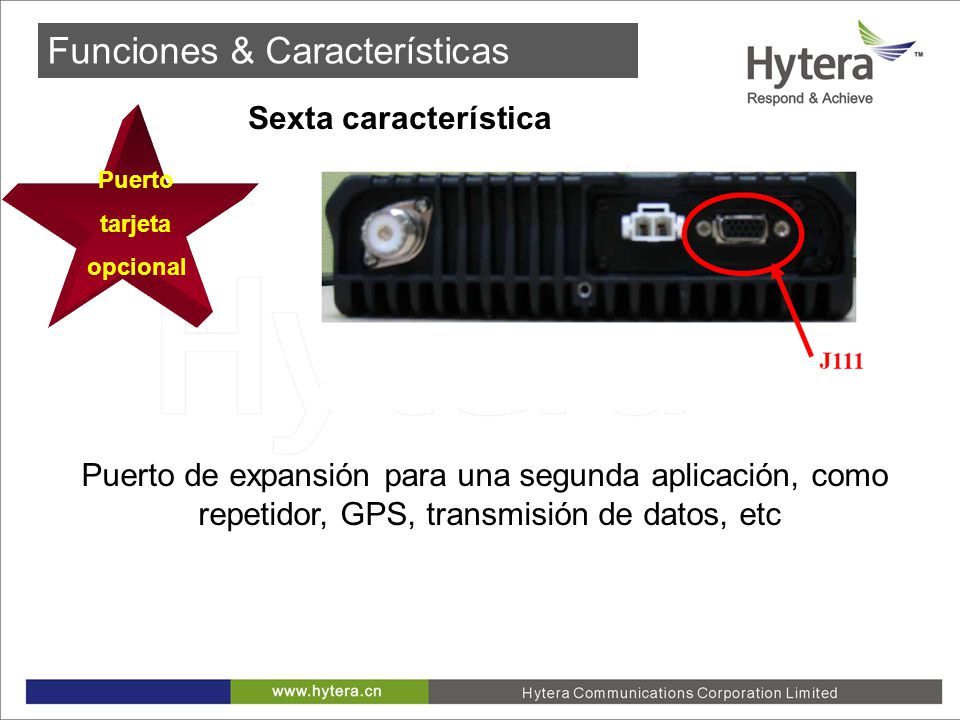

Sexta característica Puerto tarjeta opcional Puerto de expansión para una segunda aplicación, como repetidor, GPS, transmisión de datos, etc

12 Funciones & Características

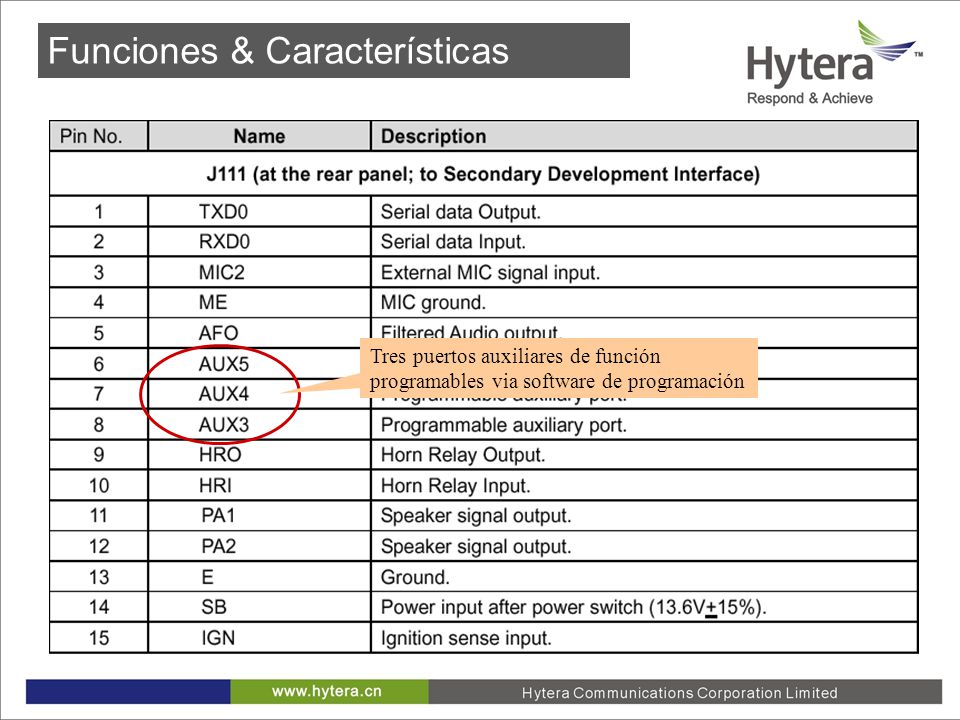

Tres puertos auxiliares de función programables via software de programación

13 Las funciones pueden ser escojidas de esta lista

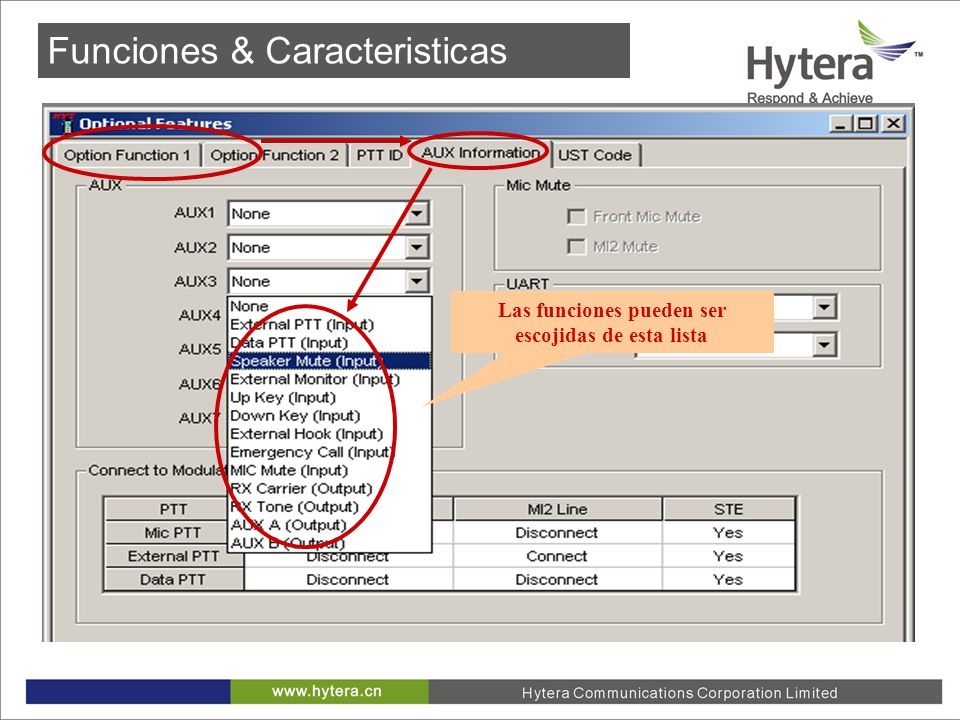

Funciones & Caracteristicas Las funciones pueden ser escojidas de esta lista

14 Funciones & Características

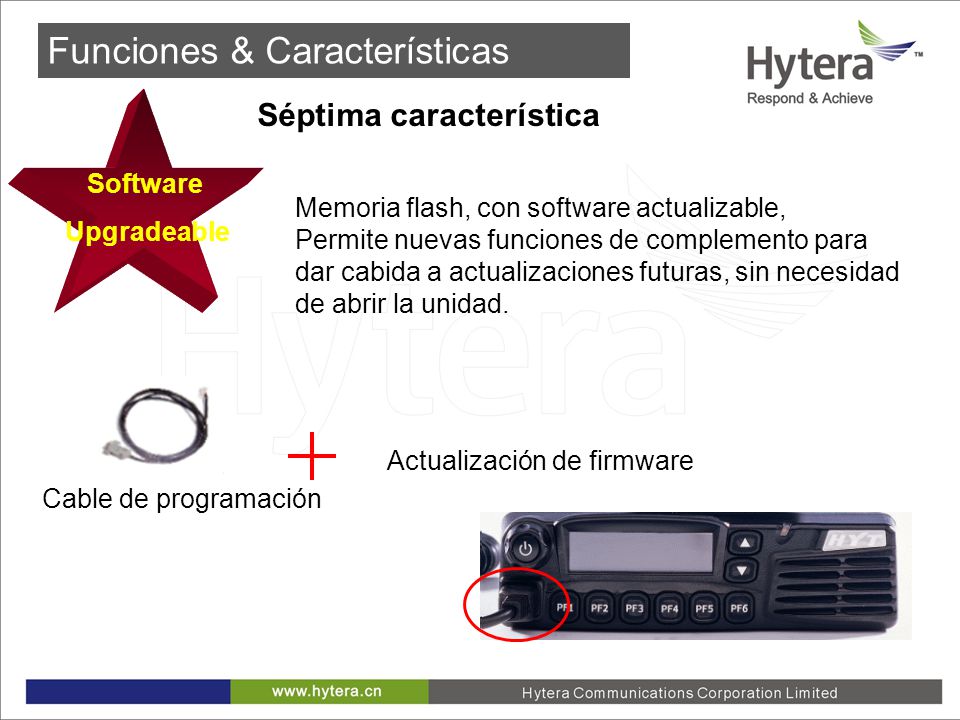

Software Upgradeable Séptima característica Memoria flash, con software actualizable, Permite nuevas funciones de complemento para dar cabida a actualizaciones futuras, sin necesidad de abrir la unidad. Actualización de firmware Cable de programación

15 Funciones & Características

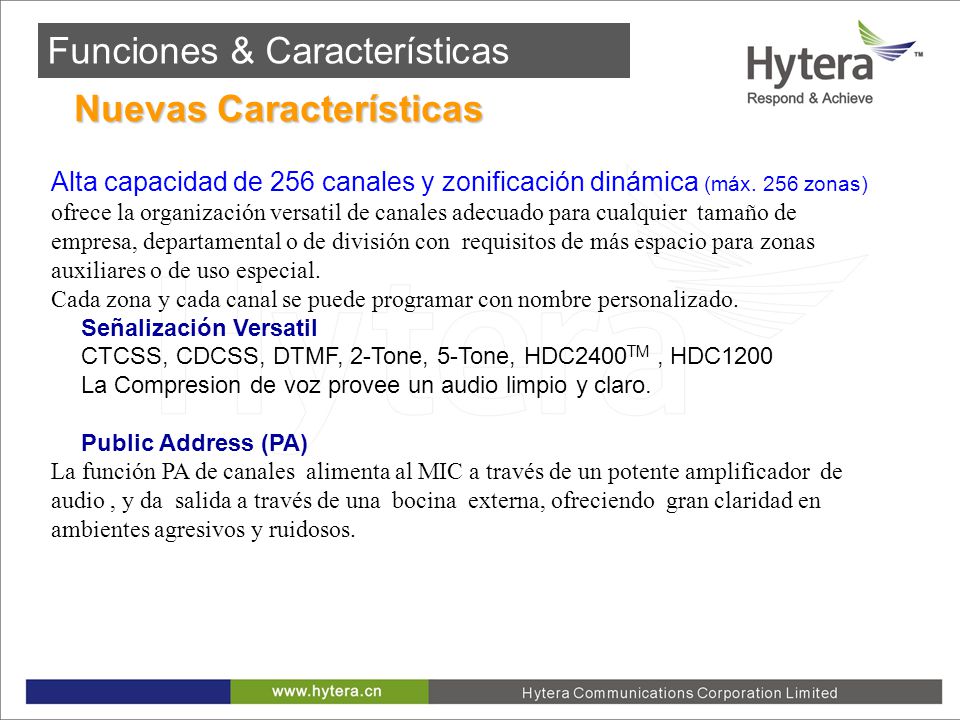

Nuevas Características Alta capacidad de 256 canales y zonificación dinámica (máx. 256 zonas) ofrece la organización versatil de canales adecuado para cualquier tamaño de empresa, departamental o de división con requisitos de más espacio para zonas auxiliares o de uso especial. Cada zona y cada canal se puede programar con nombre personalizado. Señalización Versatil CTCSS, CDCSS, DTMF, 2-Tone, 5-Tone, HDC2400TM , HDC1200 La Compresion de voz provee un audio limpio y claro. Public Address (PA) La función PA de canales alimenta al MIC a través de un potente amplificador de audio , y da salida a través de una bocina externa, ofreciendo gran claridad en ambientes agresivos y ruidosos.

16 Funciones & Características
LCD Display de Matriz DOT alfanumerica Facil lectura de iconos, incluyendo Número o nombre de canal de zona frecuencias, PTT-ID DTMF, Funciones del Menú, etc., LCD Luminoso operación nocturna. Deshabilitar / Habilitar Radio Seguridad mejorada para prevenir el uso no autorizado de unidades perdidas o alquiler, por la inhibición a distancia de la funciones de Tx /Rx. La radio vuelve a su funcionamiento cuando se recibe un código de reactivación. Control Remoto La serie TM800 puede controlar a distancia otros equipos electrónicos a través de recepción de tonos DTMF o de la señalización de 5 tonos. Versatil Scan Tres Modos de Scan : scaneo Zona simple , Scaneo zonas multiples y lista de zonas a scanear, Las Funciones incluyen añadir / eliminar canales a scanear, Scaneo temporal canal prioritario, bloqueo de scan de canal ruidoso, y canal de operación con prioridad seleccionable.

17 Funciones & Características

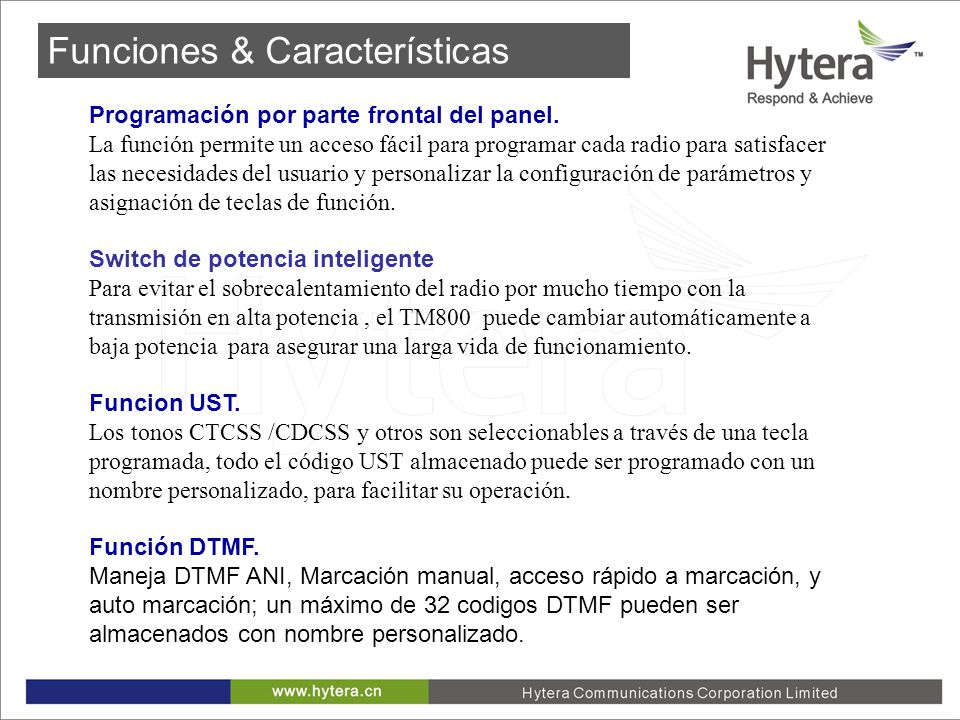

Programación por parte frontal del panel. La función permite un acceso fácil para programar cada radio para satisfacer las necesidades del usuario y personalizar la configuración de parámetros y asignación de teclas de función. Switch de potencia inteligente Para evitar el sobrecalentamiento del radio por mucho tiempo con la transmisión en alta potencia , el TM800 puede cambiar automáticamente a baja potencia para asegurar una larga vida de funcionamiento. Funcion UST. Los tonos CTCSS /CDCSS y otros son seleccionables a través de una tecla programada, todo el código UST almacenado puede ser programado con un nombre personalizado, para facilitar su operación. Función DTMF. Maneja DTMF ANI, Marcación manual, acceso rápido a marcación, y auto marcación; un máximo de 32 codigos DTMF pueden ser almacenados con nombre personalizado.

18 Funciones & Características

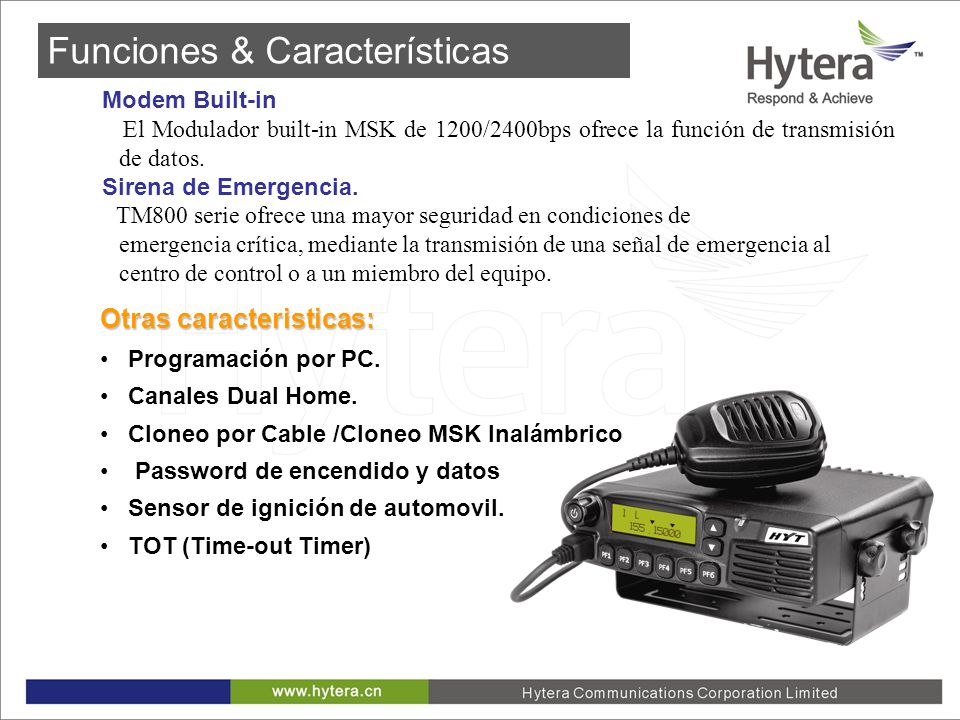

  Modem Built-in El Modulador built-in MSK de 1200/2400bps ofrece la función de transmisión de datos. Sirena de Emergencia. TM800 serie ofrece una mayor seguridad en condiciones de emergencia crítica, mediante la transmisión de una señal de emergencia al centro de control o a un miembro del equipo. Otras caracteristicas: Programación por PC. Canales Dual Home. Cloneo por Cable /Cloneo MSK Inalámbrico Password de encendido y datos Sensor de ignición de automovil. TOT (Time-out Timer)

19 Operating Temperature

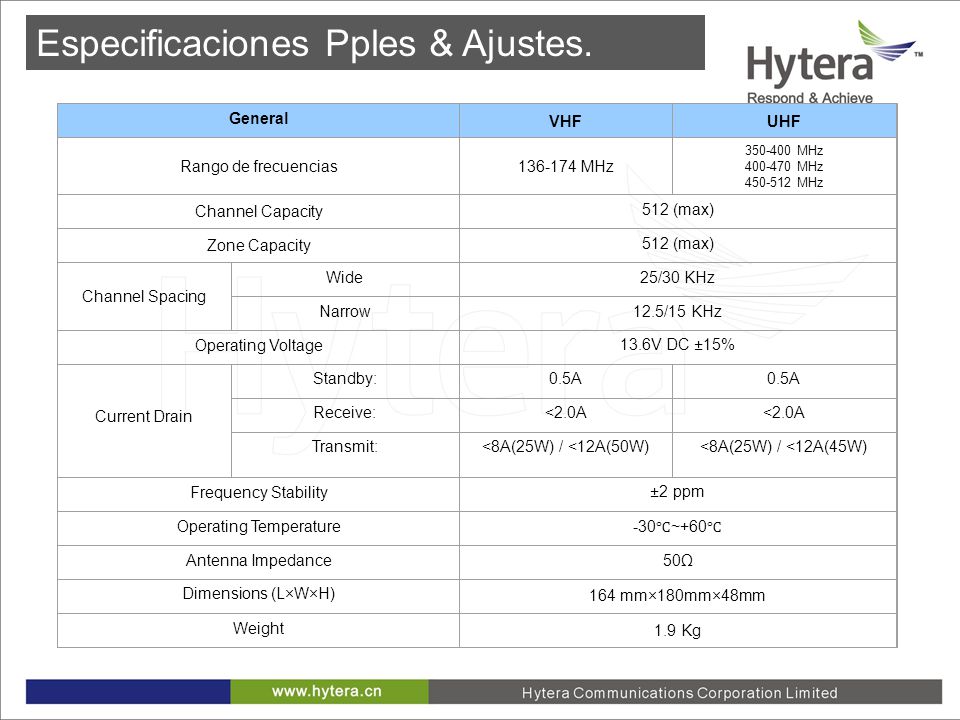

Especificaciones Pples & Ajustes. General VHF UHF Rango de frecuencias MHz MHz MHz MHz Channel Capacity 512 (max) Zone Capacity Channel Spacing Wide 25/30 KHz Narrow 12.5/15 KHz Operating Voltage 13.6V DC ±15% Current Drain Standby: 0.5A Receive: <2.0A Transmit: <8A(25W) / <12A(50W) <8A(25W) / <12A(45W) Frequency Stability ±2 ppm Operating Temperature -30℃~+60℃ Antenna Impedance 50Ω Dimensions (L×W×H) 164 mm×180mm×48mm Weight 1.9 Kg

20 Especificaciones Pples & Ajustes.

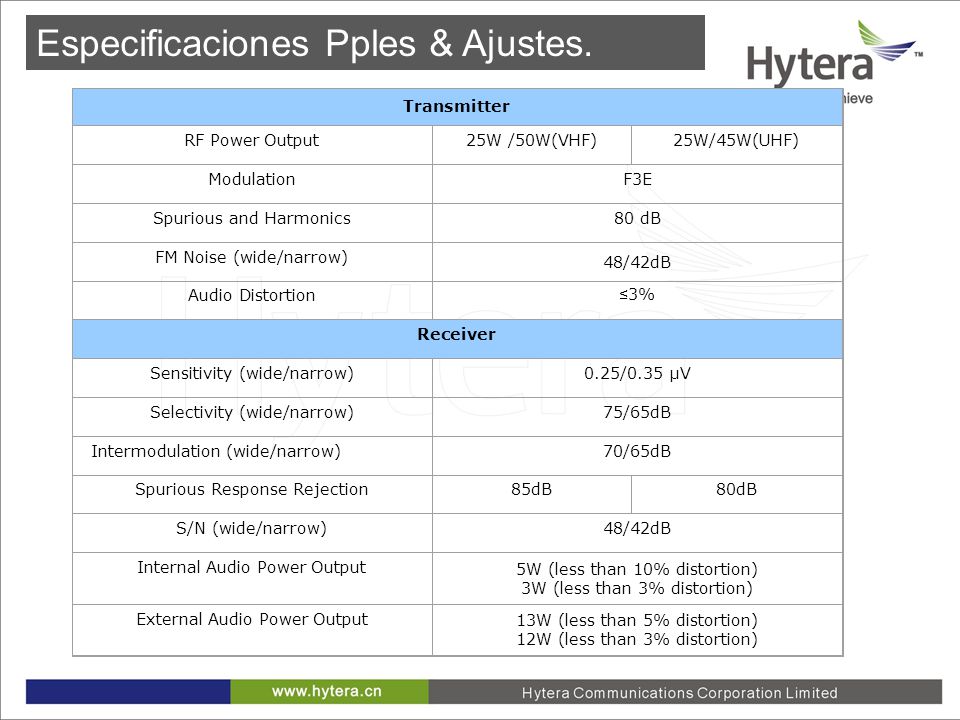

Transmitter RF Power Output 25W /50W(VHF) 25W/45W(UHF) Modulation F3E Spurious and Harmonics 80 dB FM Noise (wide/narrow) 48/42dB Audio Distortion ≤3% Receiver Sensitivity (wide/narrow) 0.25/0.35 μV Selectivity (wide/narrow) 75/65dB Intermodulation (wide/narrow) 70/65dB Spurious Response Rejection 85dB 80dB S/N (wide/narrow) Internal Audio Power Output 5W (less than 10% distortion) 3W (less than 3% distortion) External Audio Power Output 13W (less than 5% distortion) 12W (less than 3% distortion)

21 Especificaciones Pples & Ajustes.

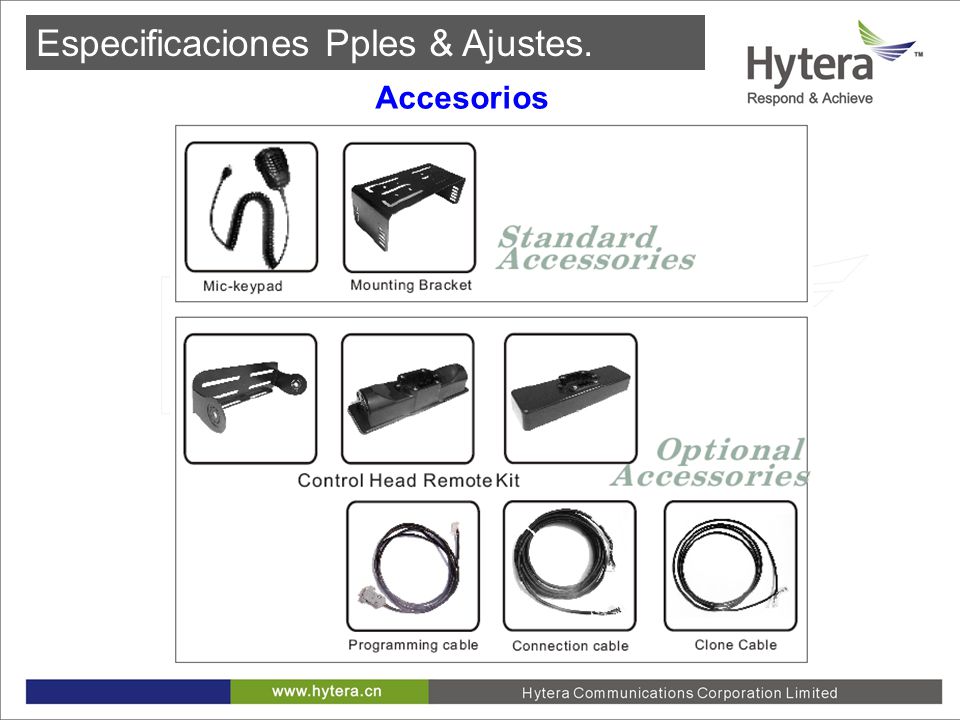

Accesorios

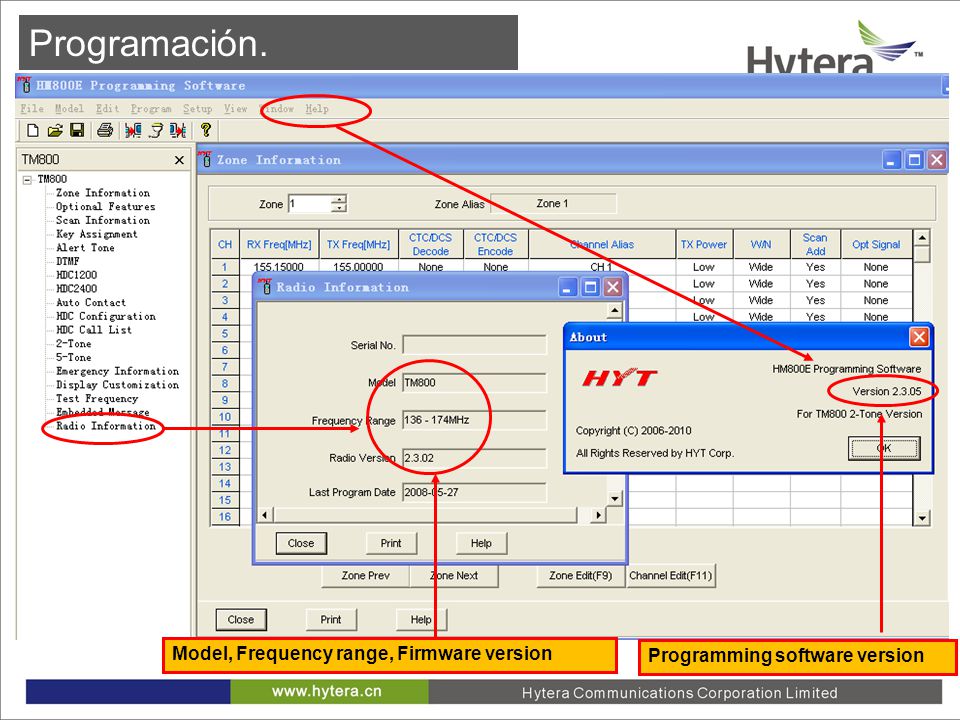

22 Programación. Model, Frequency range, Firmware version
Programming software version

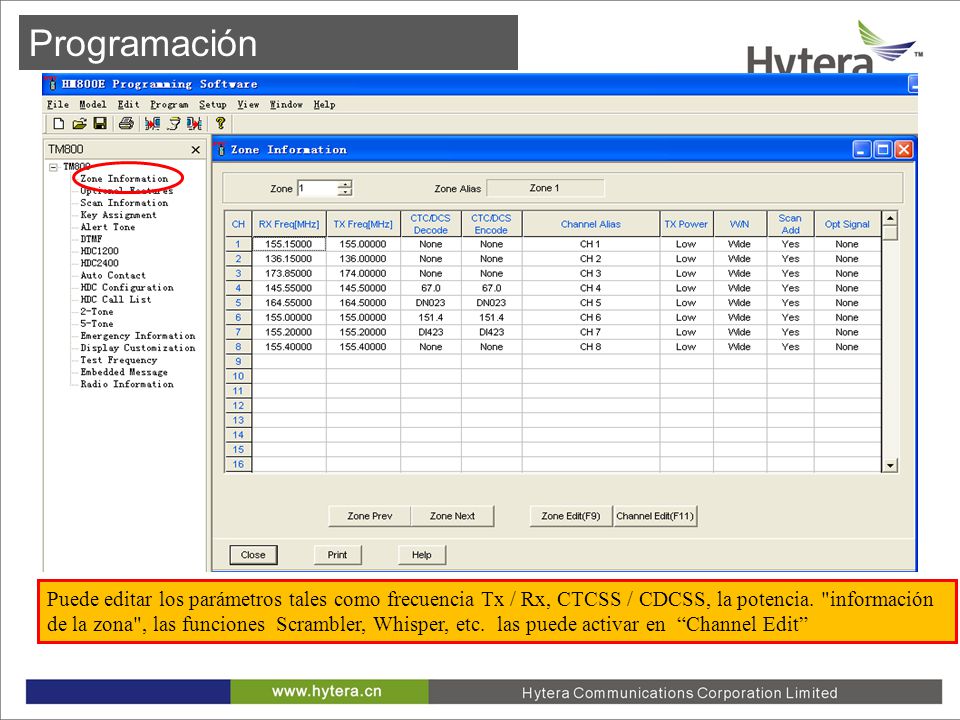

23 Programación Puede editar los parámetros tales como frecuencia Tx / Rx, CTCSS / CDCSS, la potencia. "información de la zona", las funciones Scrambler, Whisper, etc. las puede activar en “Channel Edit”

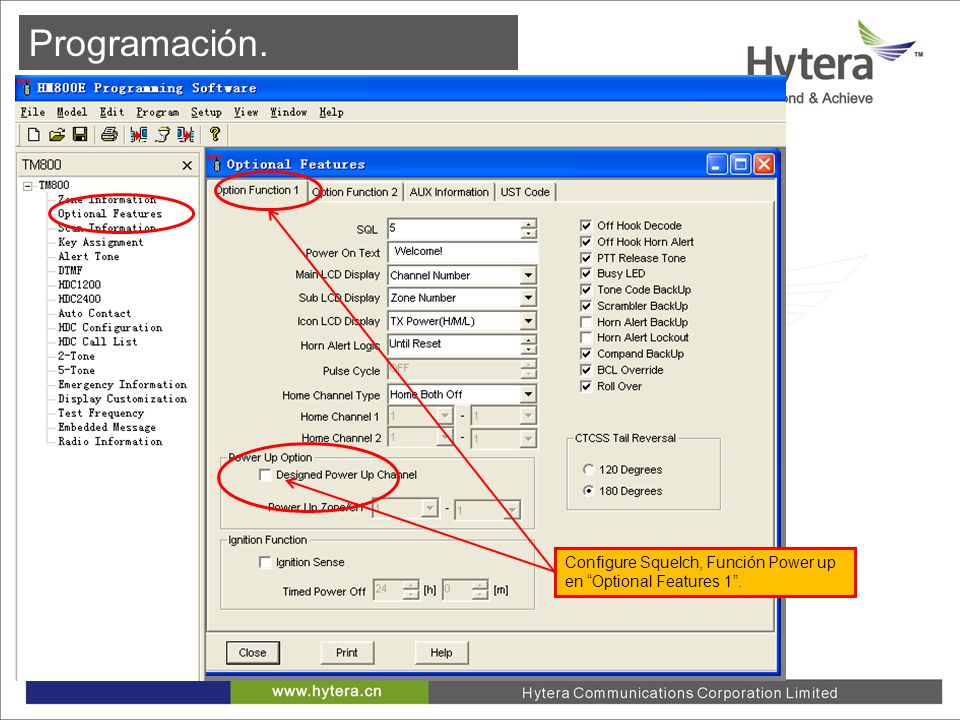

24 Programación. Configure Squelch, Función Power up en “Optional Features 1”.

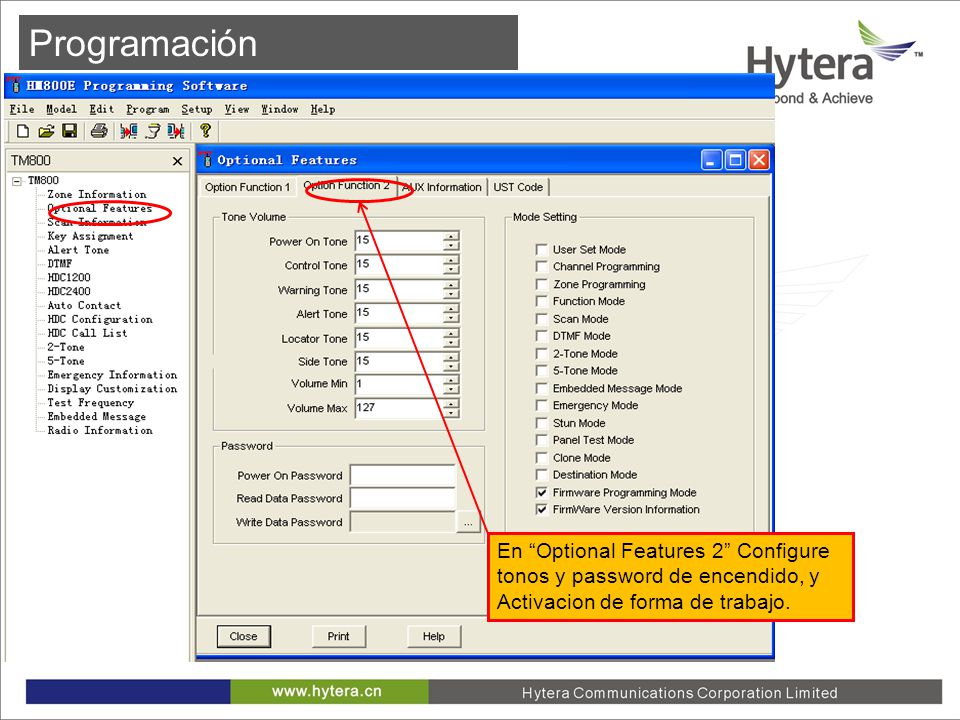

25 Programación En “Optional Features 2” Configure tonos y password de encendido, y Activacion de forma de trabajo.

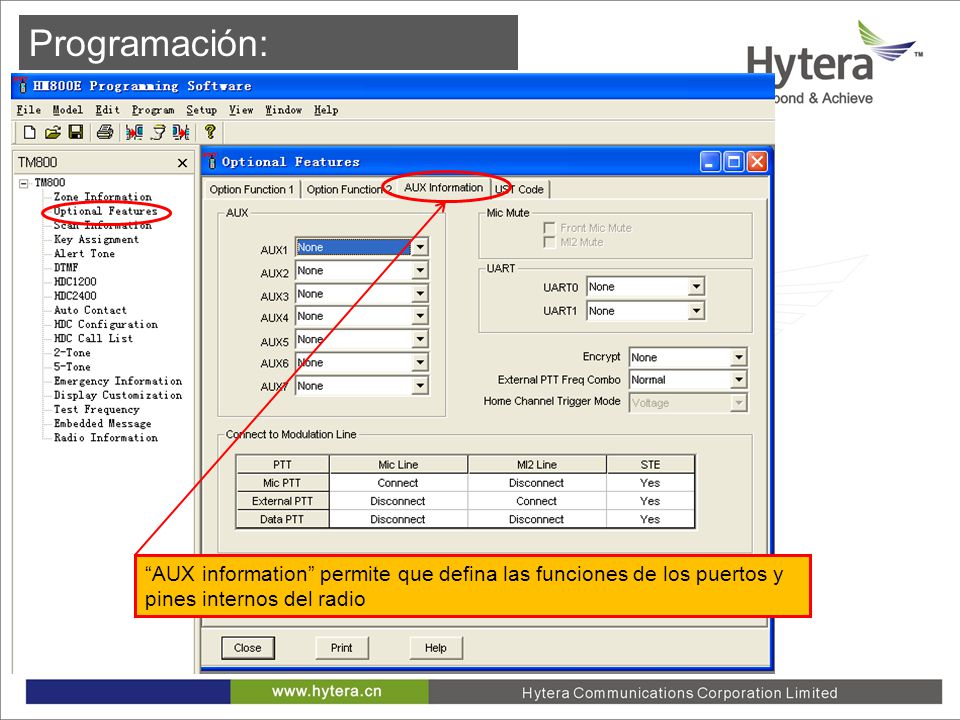

26 Programación: “AUX information” permite que defina las funciones de los puertos y pines internos del radio

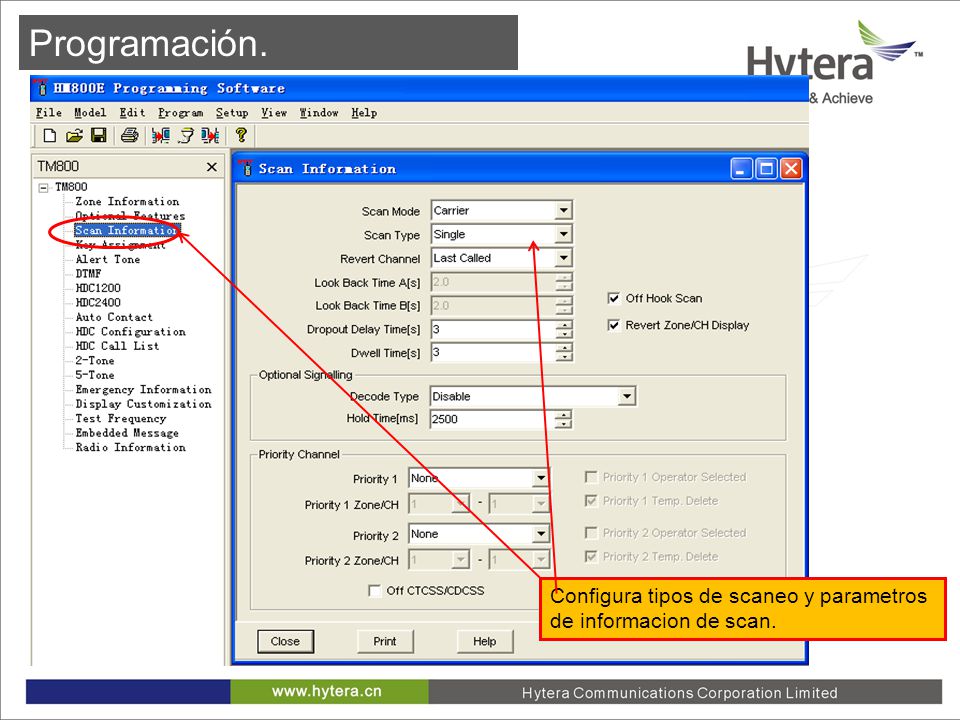

27 Programación. Configura tipos de scaneo y parametros de informacion de scan.

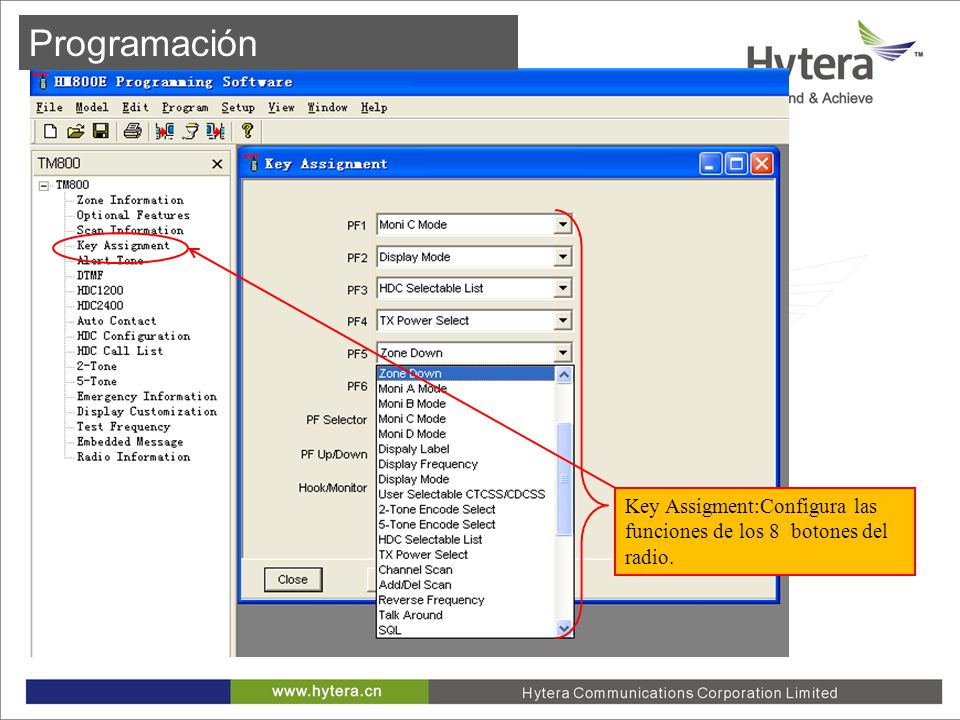

28 Programación Key Assigment:Configura las funciones de los 8 botones del radio.

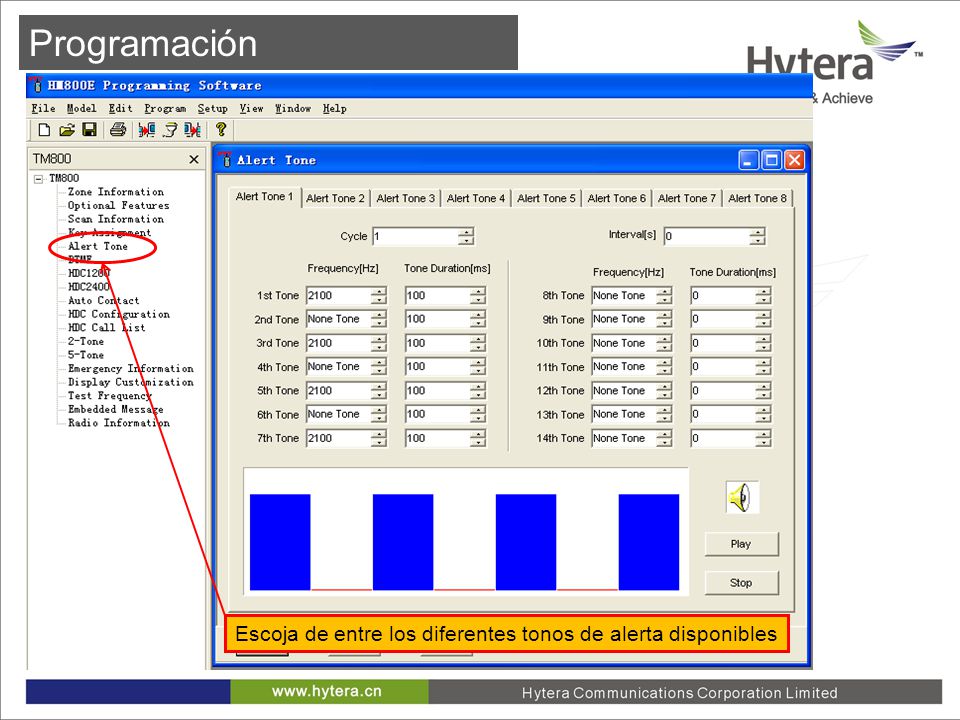

29 Programación Escoja de entre los diferentes tonos de alerta disponibles

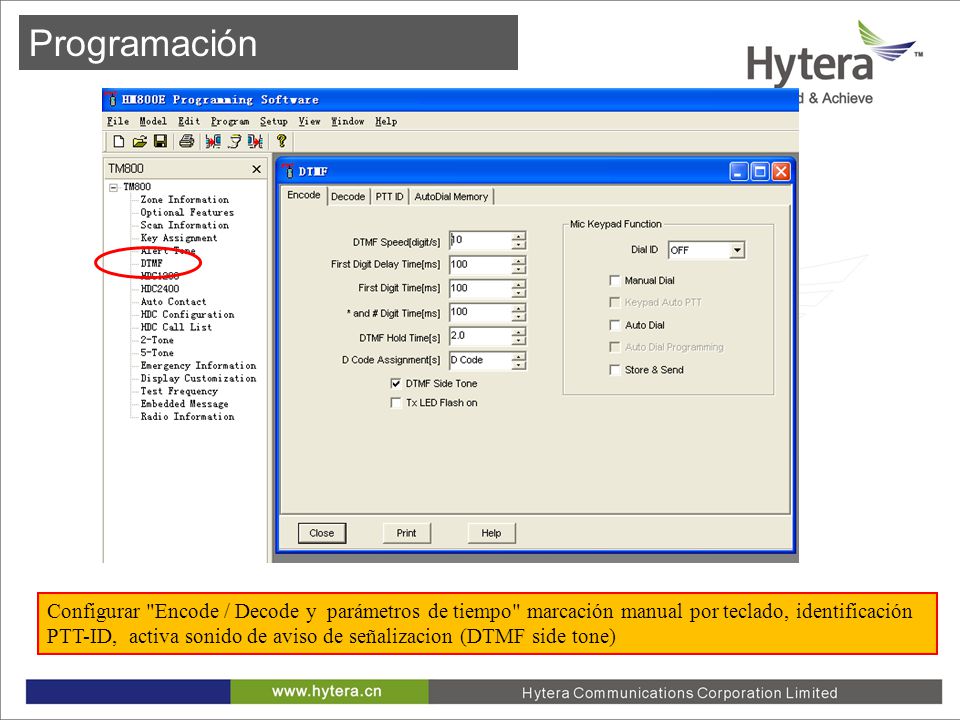

30 Programación Configurar "Encode / Decode y parámetros de tiempo" marcación manual por teclado, identificación PTT-ID, activa sonido de aviso de señalizacion (DTMF side tone)

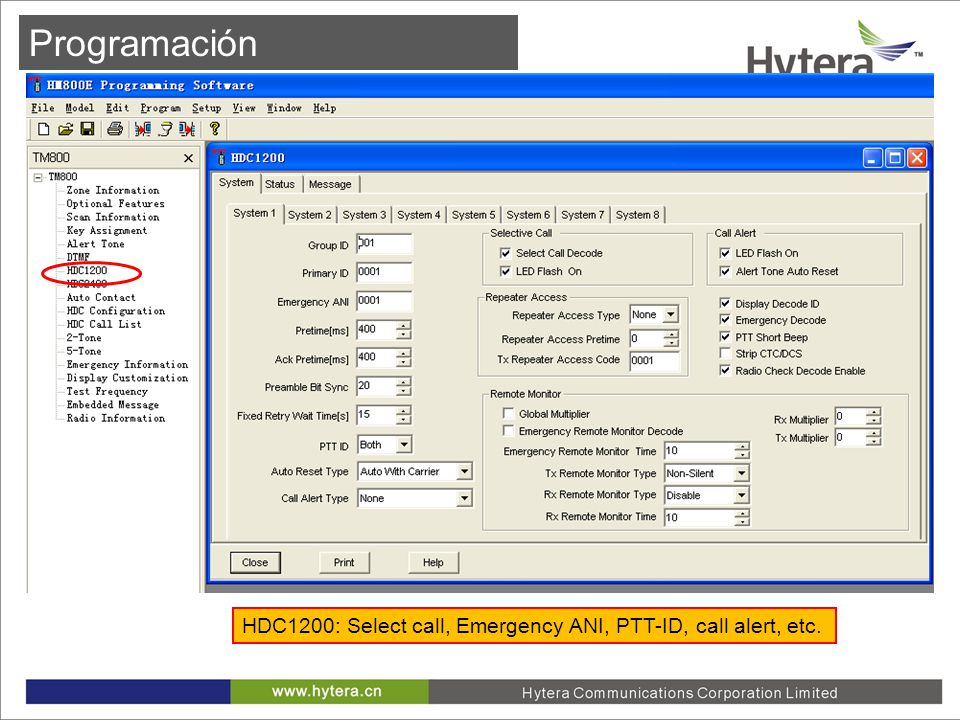

31 Programación HDC1200: Select call, Emergency ANI, PTT-ID, call alert, etc.

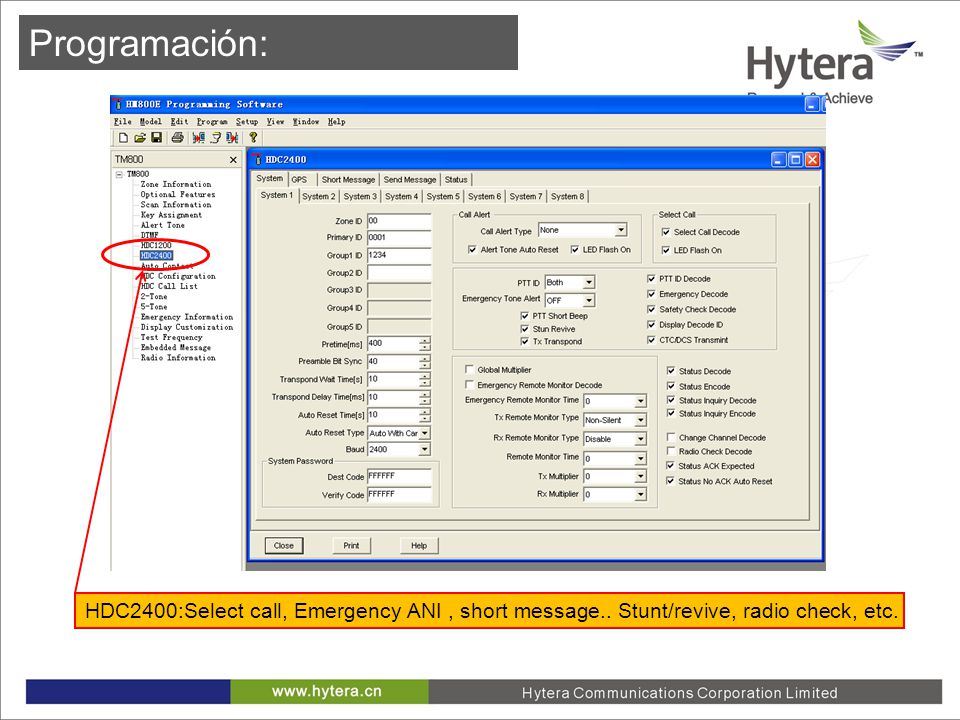

32 Programación: HDC2400:Select call, Emergency ANI , short message.. Stunt/revive, radio check, etc.

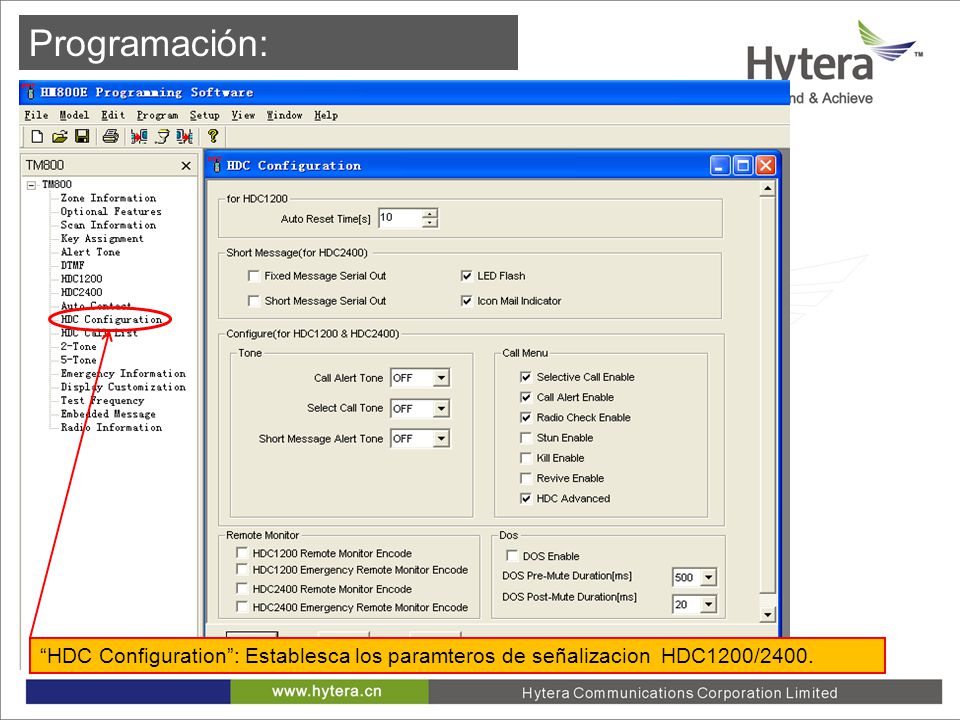

33 Programación: “HDC Configuration”: Establesca los paramteros de señalizacion HDC1200/2400.

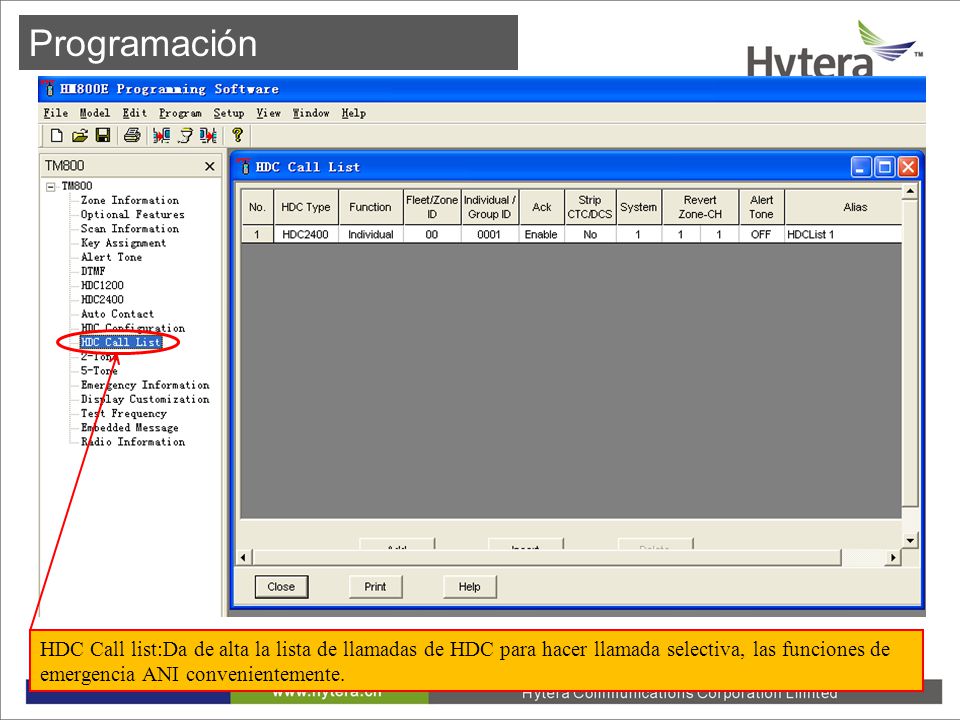

34 Programación HDC Call list:Da de alta la lista de llamadas de HDC para hacer llamada selectiva, las funciones de emergencia ANI convenientemente.

35 Programación: Configure parametros para señalizacion de “2-tone encode/decode”

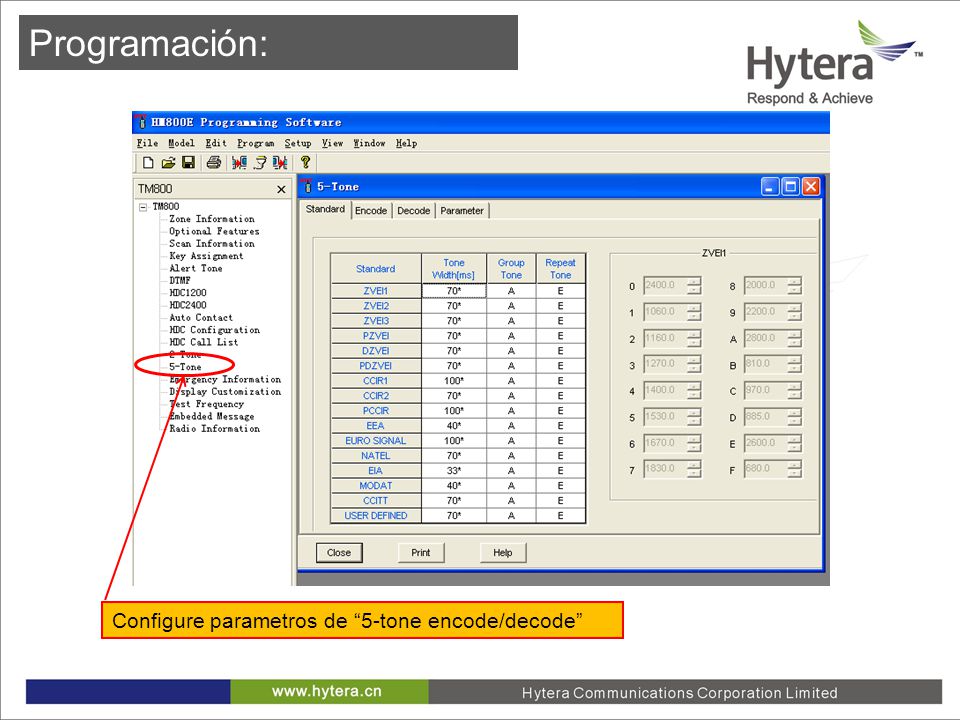

36 Programación: Configure parametros de “5-tone encode/decode”

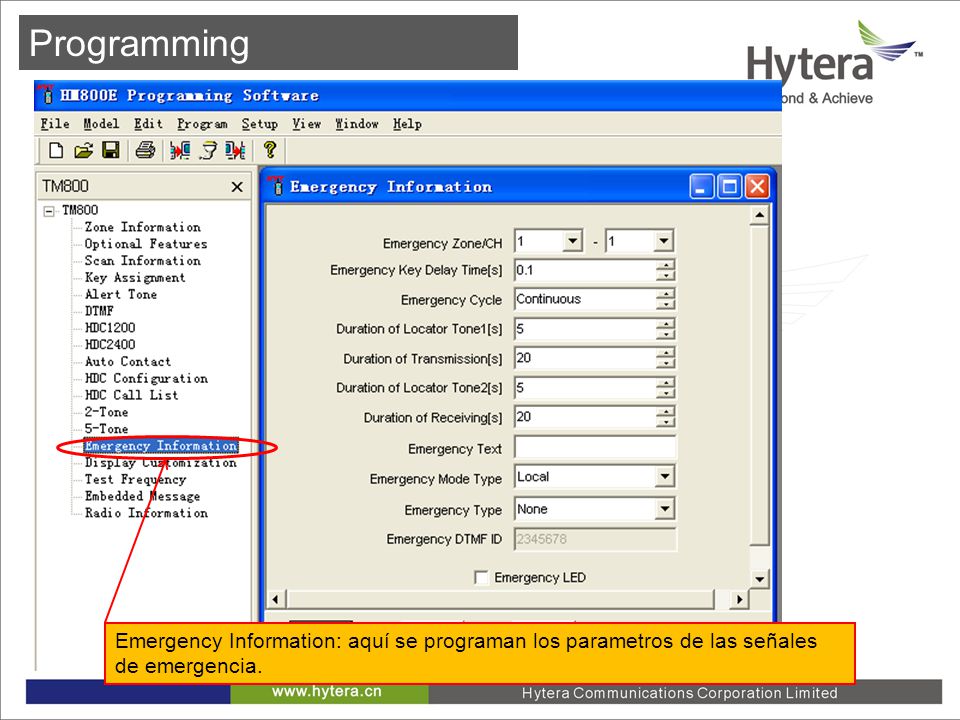

37 Programming Emergency Information: aquí se programan los parametros de las señales de emergencia.

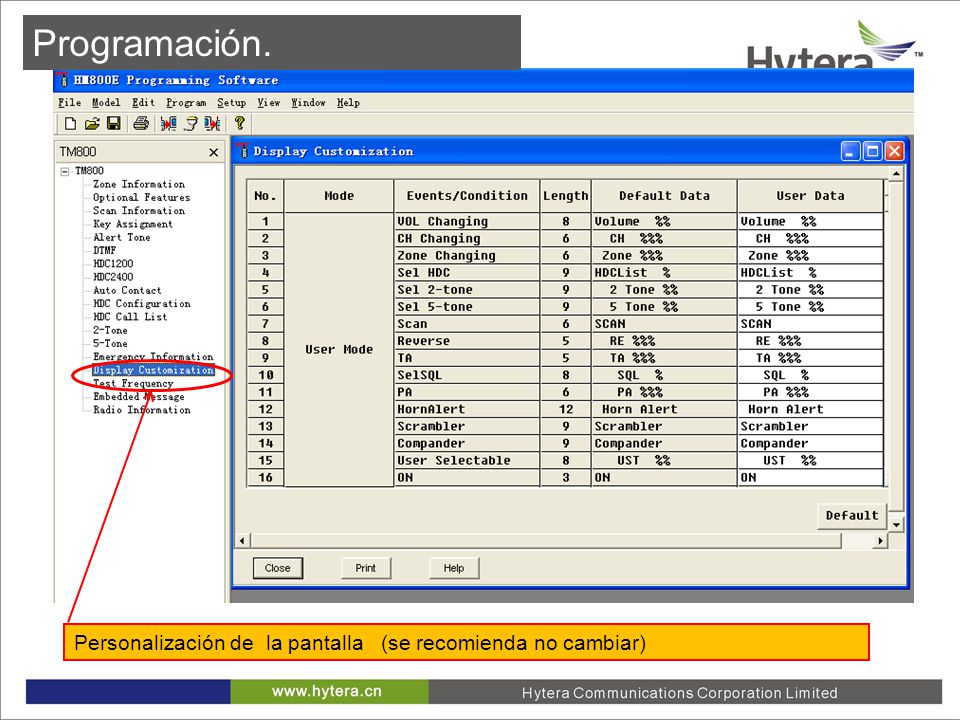

38 Programación. Personalización de la pantalla (se recomienda no cambiar)

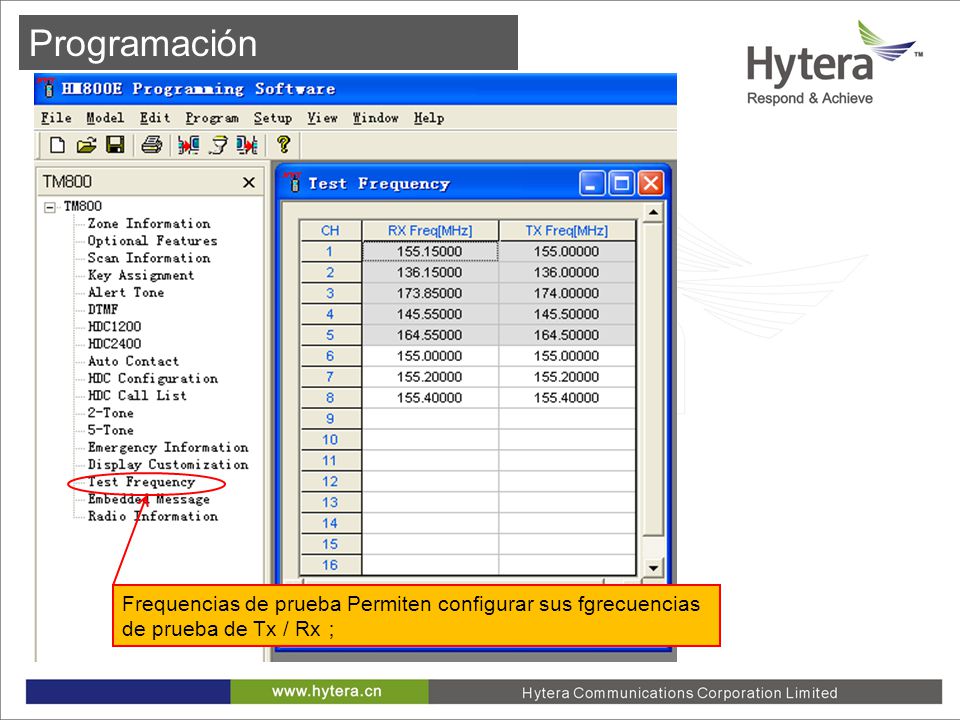

39 Programación Frequencias de prueba Permiten configurar sus fgrecuencias de prueba de Tx / Rx；

40 Desensamble y ensamble:

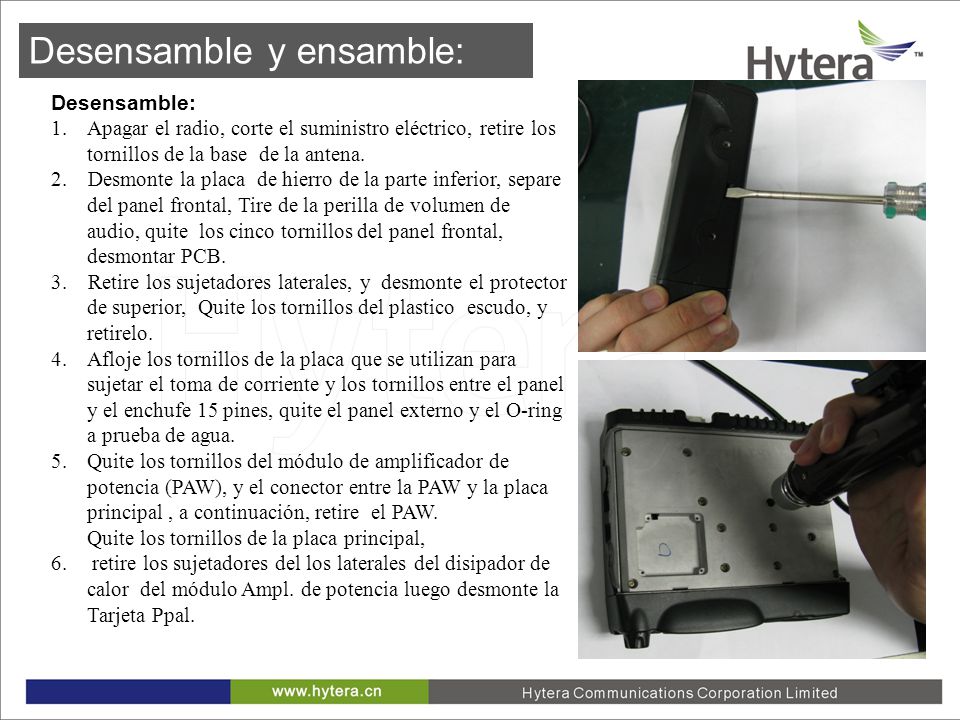

Apagar el radio, corte el suministro eléctrico, retire los tornillos de la base de la antena. 2. Desmonte la placa de hierro de la parte inferior, separe del panel frontal, Tire de la perilla de volumen de audio, quite los cinco tornillos del panel frontal, desmontar PCB. 3. Retire los sujetadores laterales, y desmonte el protector de superior, Quite los tornillos del plastico escudo, y retirelo. Afloje los tornillos de la placa que se utilizan para sujetar el toma de corriente y los tornillos entre el panel y el enchufe 15 pines, quite el panel externo y el O-ring a prueba de agua. Quite los tornillos del módulo de amplificador de potencia (PAW), y el conector entre la PAW y la placa principal , a continuación, retire el PAW. Quite los tornillos de la placa principal, retire los sujetadores del los laterales del disipador de calor del módulo Ampl. de potencia luego desmonte la Tarjeta Ppal.

41 Desensamble y ensamble:

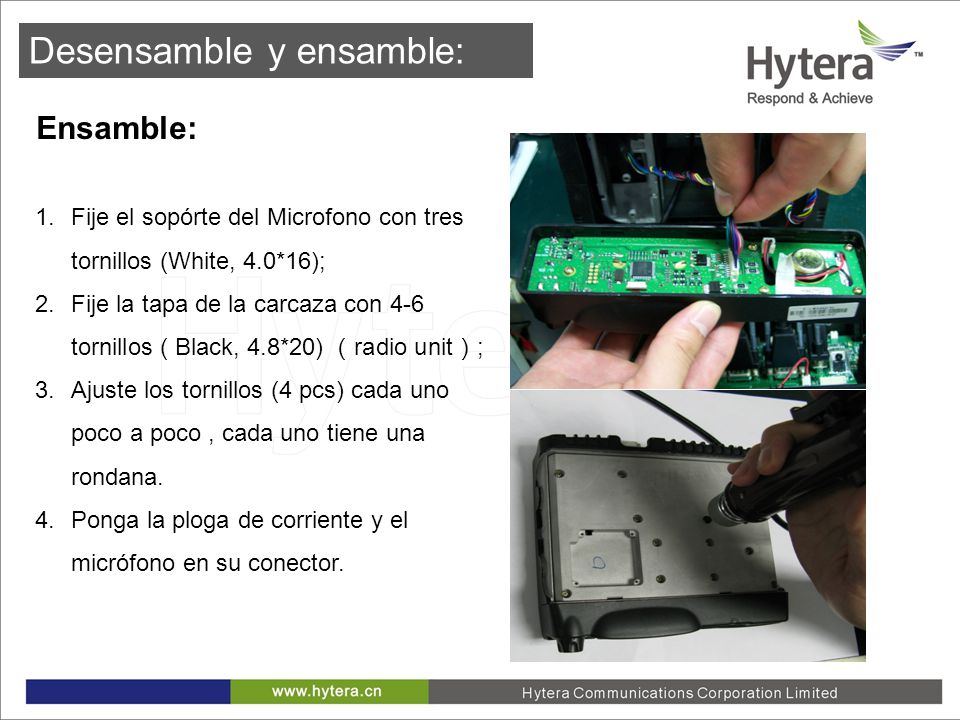

Fije el sopórte del Microfono con tres tornillos (White, 4.0*16); Fije la tapa de la carcaza con 4-6 tornillos ( Black, 4.8*20) （radio unit）; Ajuste los tornillos (4 pcs) cada uno poco a poco , cada uno tiene una rondana. Ponga la ploga de corriente y el micrófono en su conector.

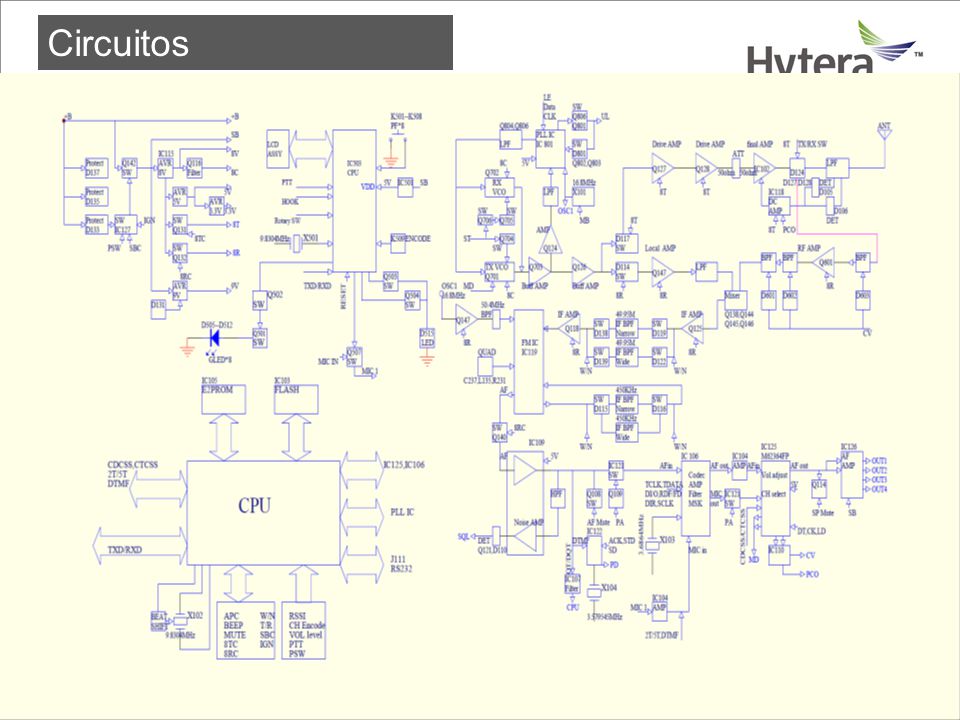

42 Circuitos

43 Circuitos 1. Fuente de potencia.

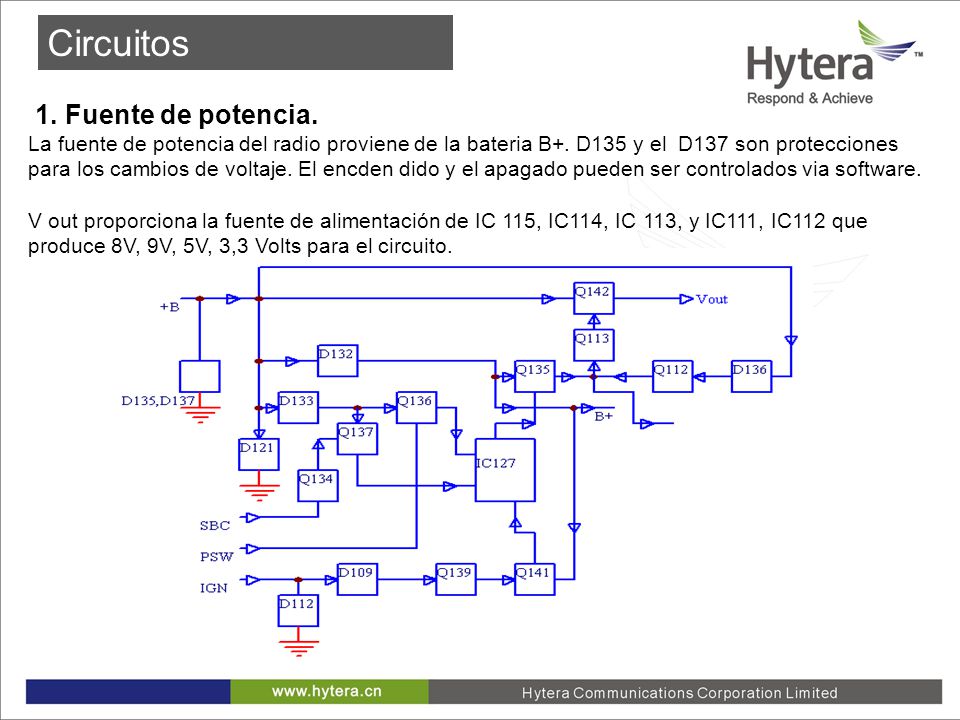

La fuente de potencia del radio proviene de la bateria B+. D135 y el D137 son protecciones para los cambios de voltaje. El encden dido y el apagado pueden ser controlados via software. V out proporciona la fuente de alimentación de IC 115, IC114, IC 113, y IC111, IC112 que produce 8V, 9V, 5V, 3,3 Volts para el circuito. PLL circuit generates the first local oscillator signal for reception and RF signal for transmission. 1） PLL Circuit Step frequency of PLL can be 2.5 KHz, 5.0 KHz or 6.25 KHz. A 16.8MHz reference oscillator signal is divided at IC301 by a counter to generate a 2.5 KHz, 5.0 KHz or 6.25 KHz reference frequency. Output signal from VCO is buffer amplified by Q301 and divided at IC301 by a frequency divider. The divided signal is compared with 2.5 KHz, 5.0 KHz or 6.25 KHz reference signal in the phase comparator of IC301. The output signal from phase comparator is filtered through a low pass filter to generate a level D.C., and the level D.C. controls oscillator frequency by controlling VCO. 2） VCO The operating frequency is generated by Q302 in transmit mode and by Q307 in receive mode. Operating frequency generate a control voltage by phase comparator to control varactor diodes so that the oscillator frequency is consistent with the MCU preset frequency(D301、D302、D303 and D304 in transmit mode, and D307、D308、D309 and D310 in receive mode). T/R pin is set high level in receive mode, and low level in transmit mode. The output from Q302 and Q307 is amplified by Q304 and sent to buffer amplifier. 3） Unlock Detector An unlock condition appears if low level appears at MUXOUT pin of IC301. Transmission is forbidden if this condition is detected by microprocessor.

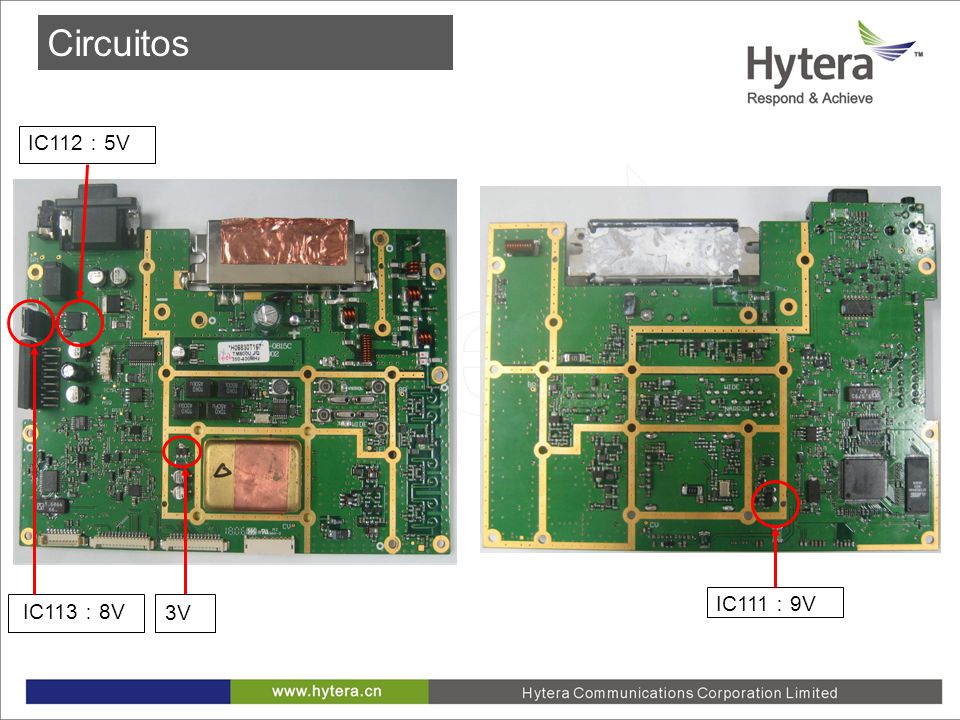

44 Circuitos IC113：8V IC112：5V IC111：9V 3V

45 Circuitos 2. Circuito PLL

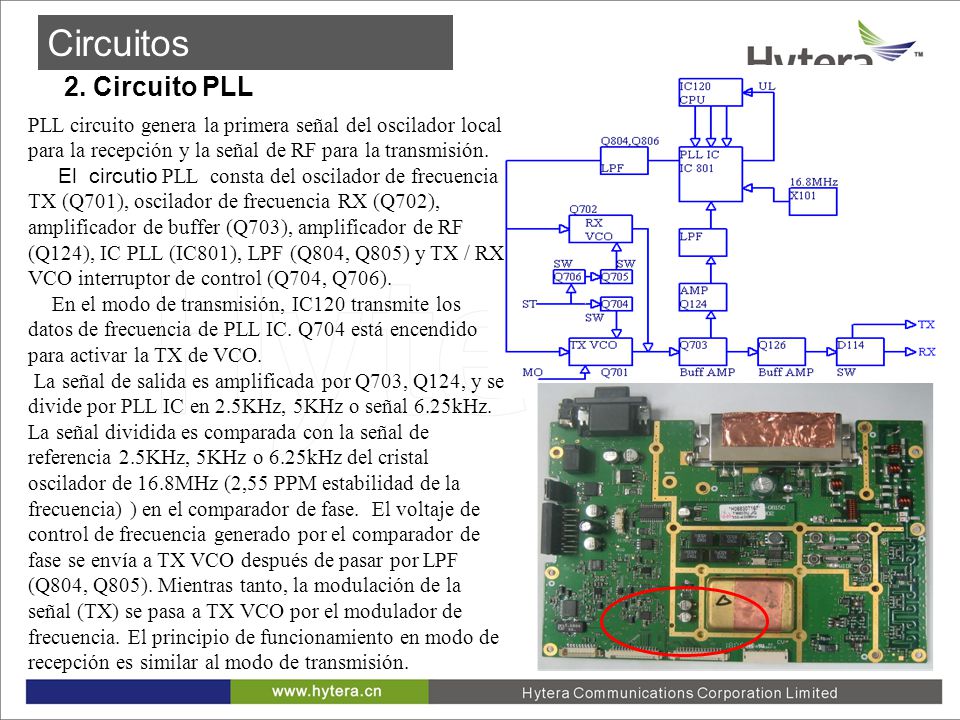

PLL circuito genera la primera señal del oscilador local para la recepción y la señal de RF para la transmisión. El circutio PLL consta del oscilador de frecuencia TX (Q701), oscilador de frecuencia RX (Q702), amplificador de buffer (Q703), amplificador de RF (Q124), IC PLL (IC801), LPF (Q804, Q805) y TX / RX VCO interruptor de control (Q704, Q706). En el modo de transmisión, IC120 transmite los datos de frecuencia de PLL IC. Q704 está encendido para activar la TX de VCO. La señal de salida es amplificada por Q703, Q124, y se divide por PLL IC en 2.5KHz, 5KHz o señal 6.25kHz. La señal dividida es comparada con la señal de referencia 2.5KHz, 5KHz o 6.25kHz del cristal oscilador de 16.8MHz (2,55 PPM estabilidad de la frecuencia) ) en el comparador de fase. El voltaje de control de frecuencia generado por el comparador de fase se envía a TX VCO después de pasar por LPF (Q804, Q805). Mientras tanto, la modulación de la señal (TX) se pasa a TX VCO por el modulador de frecuencia. El principio de funcionamiento en modo de recepción es similar al modo de transmisión.

46 Circuitos 3.Circuito Receptor

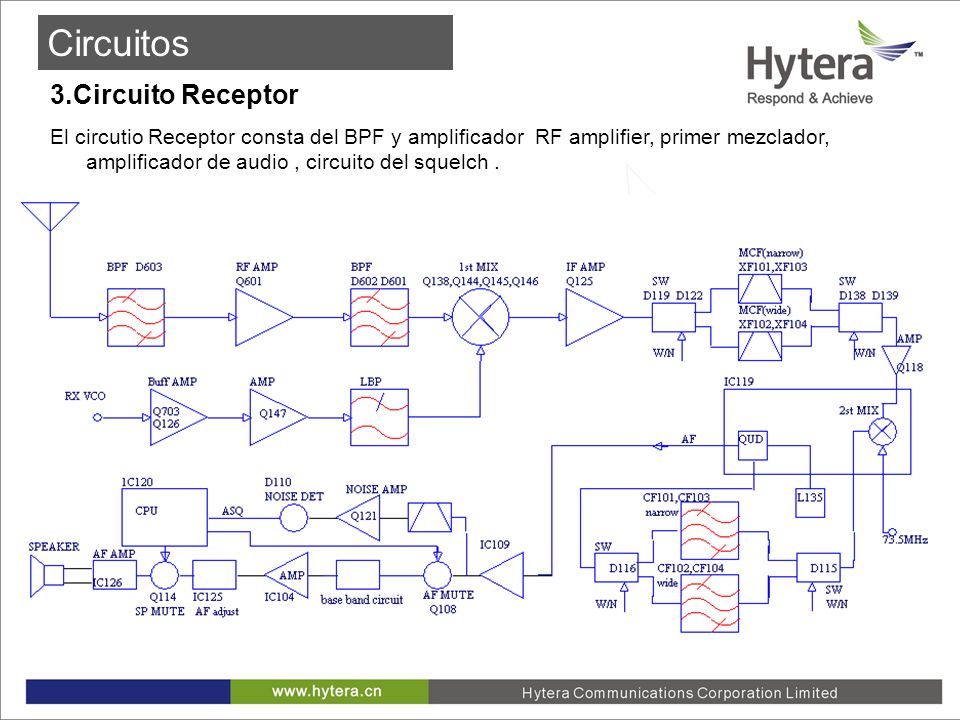

El circutio Receptor consta del BPF y amplificador RF amplifier, primer mezclador, amplificador de audio , circuito del squelch .

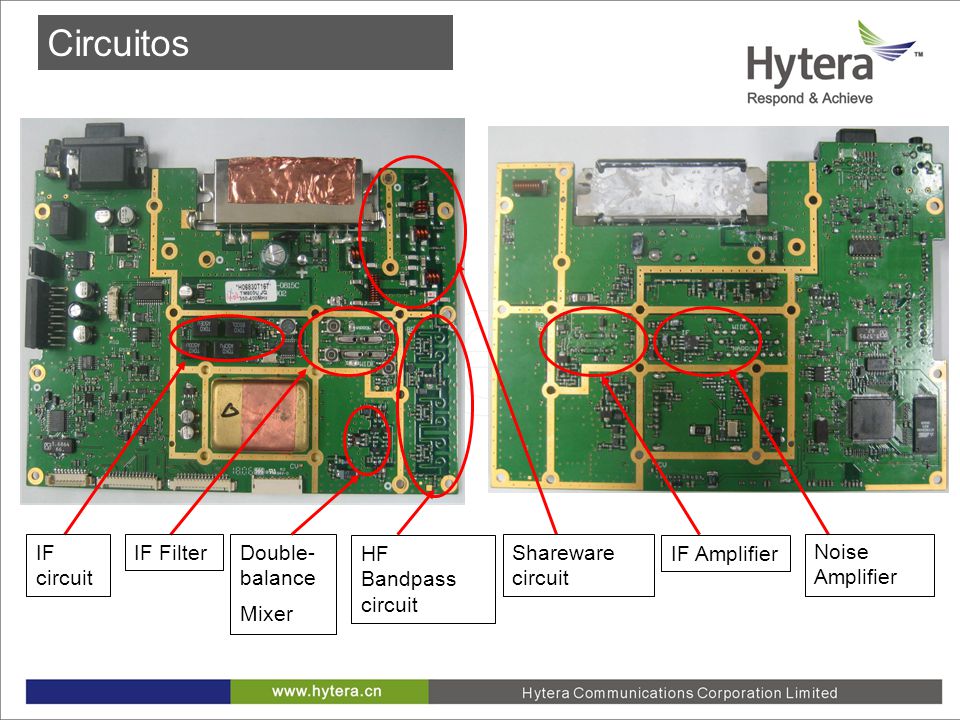

47 Circuitos IF circuit IF Filter Double-balance Mixer
HF Bandpass circuit Shareware circuit IF Amplifier Noise Amplifier

48 Circuitos 4. Circuito Transmisor

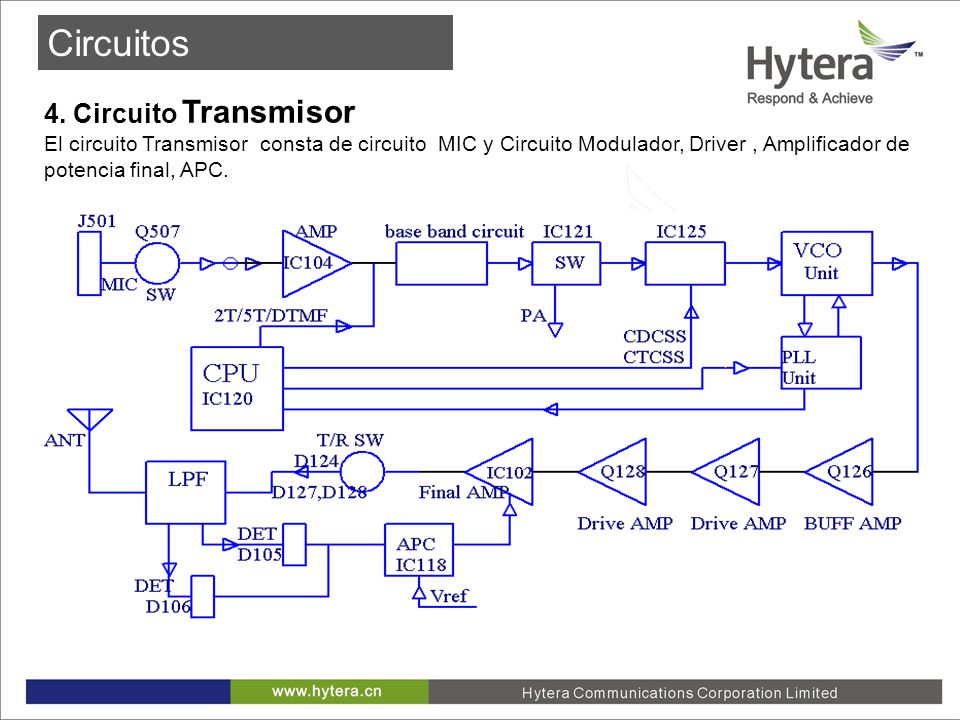

El circuito Transmisor consta de circuito MIC y Circuito Modulador, Driver , Amplificador de potencia final, APC.

49 Circuitos Prime Amplifier On/off controller APC control circuit 8T&8R
IF Amplifier

50 Circuitos 5. Circuito de control.
El Circuito en esta sección está compuesta por CPU, IC reset, la fuente de alimentación del controlador y memoria flash ROM. IC120 (CPU) opera a MHz. Controla la transmisión de datos entre circuito Receptor , transmisor, circuito de control, circuito de pantalla y el circuito periférico

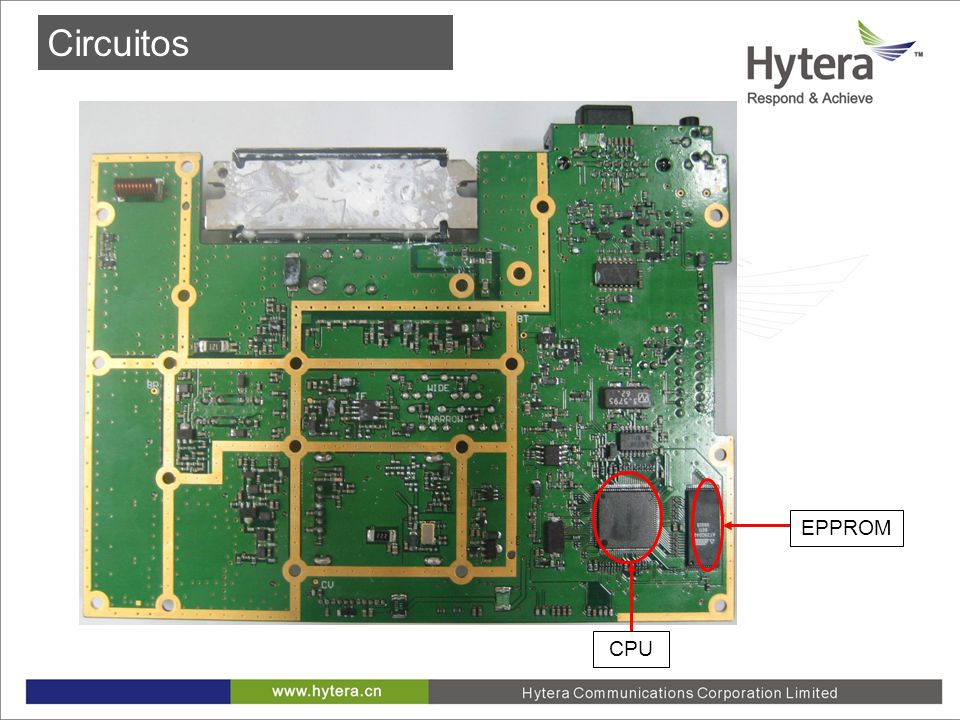

51 Circuitos EPPROM CPU

52 Circuitos 6. Circuito del Display

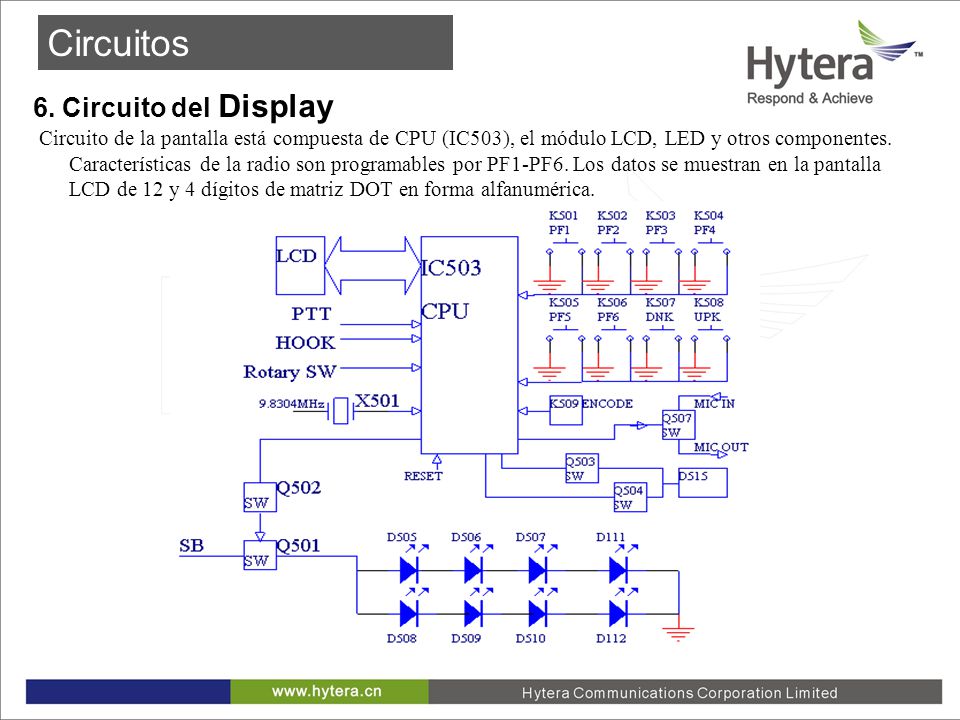

Circuito de la pantalla está compuesta de CPU (IC503), el módulo LCD, LED y otros componentes. Características de la radio son programables por PF1-PF6. Los datos se muestran en la pantalla LCD de 12 y 4 dígitos de matriz DOT en forma alfanumérica.

53 Circuitos

54 Problemas y soluciones.

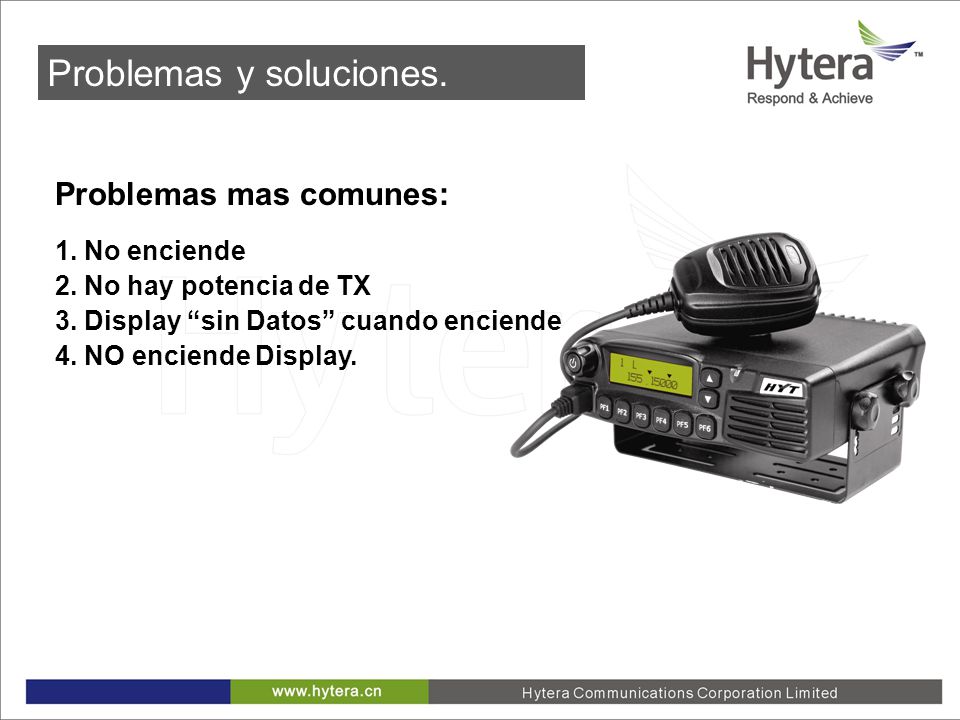

Problemas mas comunes: 1. No enciende 2. No hay potencia de TX 3. Display “sin Datos” cuando enciende 4. NO enciende Display.

55 Problemas y soluciones.

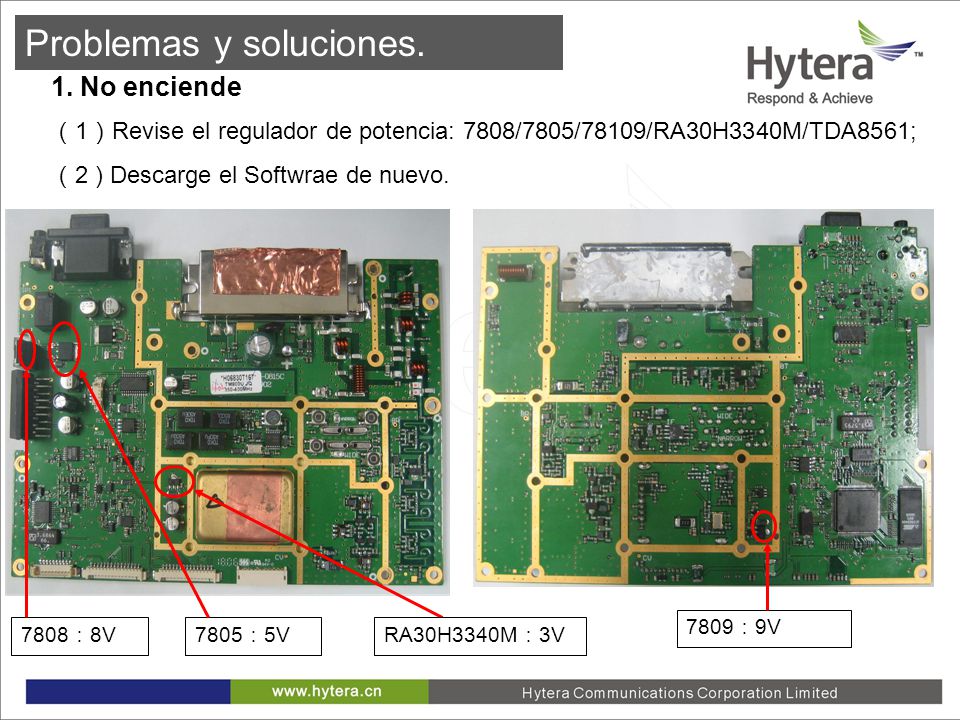

1. No enciende （1）Revise el regulador de potencia: 7808/7805/78109/RA30H3340M/TDA8561; （2 ) Descarge el Softwrae de nuevo. 7809：9V 7808：8V 7805：5V RA30H3340M：3V

56 Problemas y soluciones.

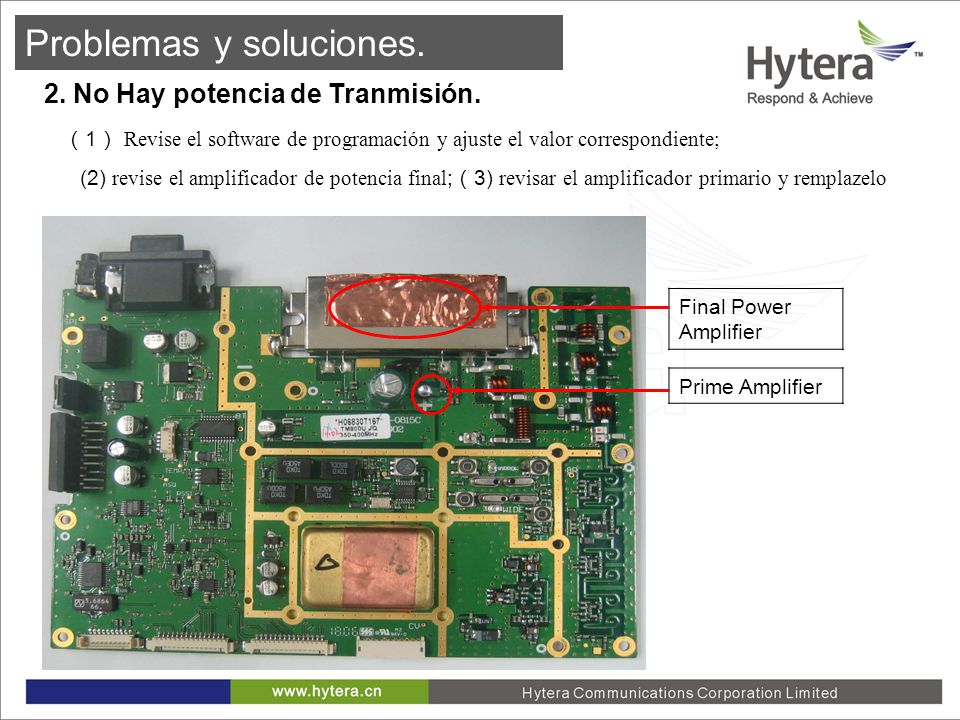

2. No Hay potencia de Tranmisión. （1） Revise el software de programación y ajuste el valor correspondiente; (2) revise el amplificador de potencia final;（3) revisar el amplificador primario y remplazelo . Final Power Amplifier Prime Amplifier

57 Problemas y soluciones.

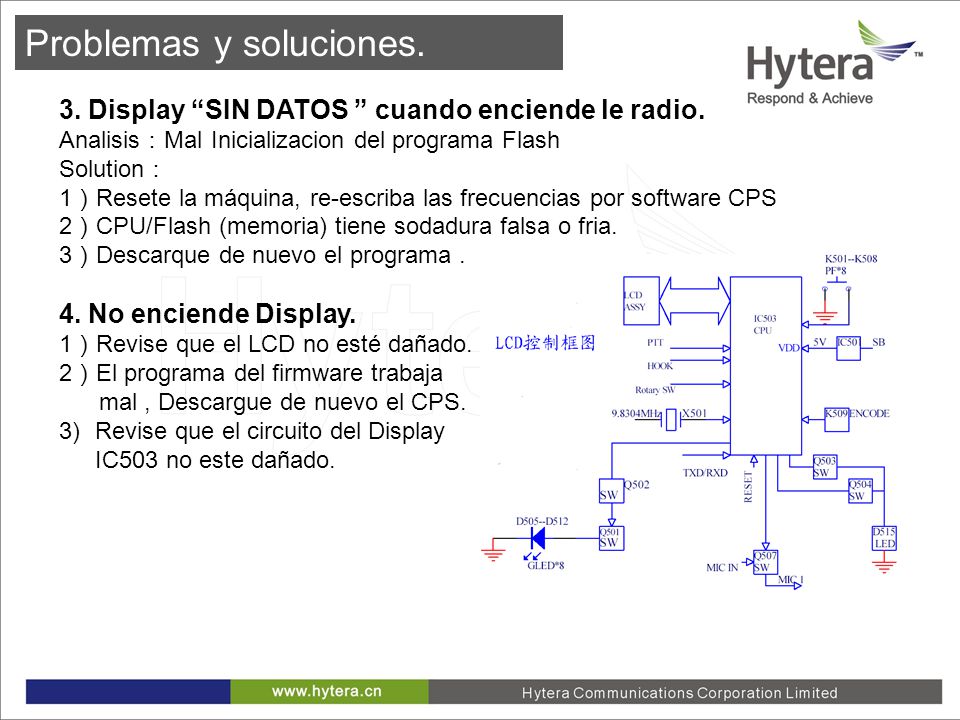

3. Display “SIN DATOS ” cuando enciende le radio. Analisis：Mal Inicializacion del programa Flash Solution： 1）Resete la máquina, re-escriba las frecuencias por software CPS 2）CPU/Flash (memoria) tiene sodadura falsa o fria. 3）Descarque de nuevo el programa . 4. No enciende Display. 1）Revise que el LCD no esté dañado. 2）El programa del firmware trabaja mal , Descargue de nuevo el CPS. Revise que el circuito del Display IC503 no este dañado.

58 Analisis de PCB. J111 tail Extended port Switch tube RF Amplifier
Extended relay Shareware circuit 5V stabilivolt 8V stabilivolt TDA8561Qaudio Amplifier RF Bandpass circuit AK2346baseband process IF circuit 3V stabilivolt VCO module IF Filter double-balance mixer D/A convertor of Buffered Amplifier

59 RXVCO signal Amplifier

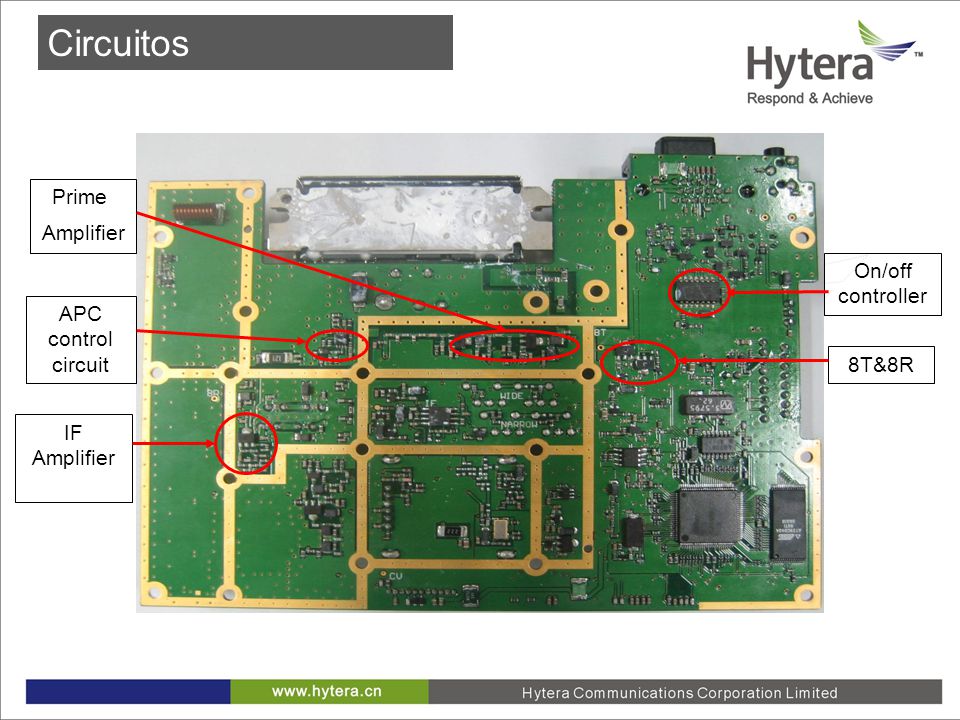

Analisis de PCB. APC Controll circuit IF Amplifier 16.8M oscillator 9V stabili volt Main CPU Prime  Amplifier DTMF encode/decode Flash On/off controller Noise Amplifier RXVCO signal Amplifier 8T&8R

60 Apendice (Model Set Mode)

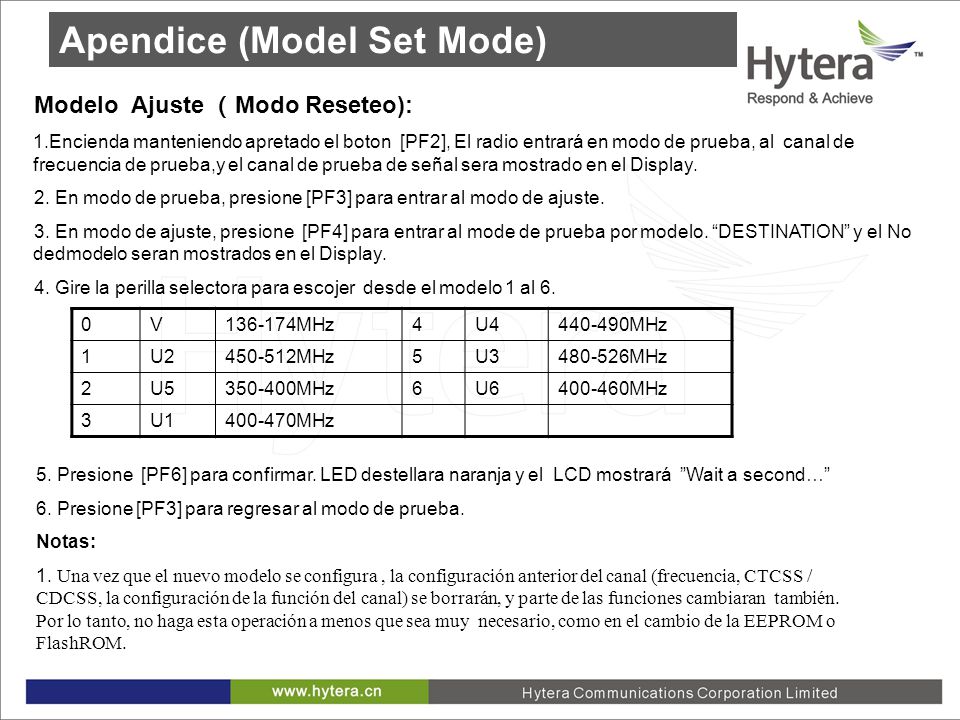

Modelo Ajuste （Modo Reseteo): Encienda manteniendo apretado el boton [PF2], El radio entrará en modo de prueba, al canal de frecuencia de prueba,y el canal de prueba de señal sera mostrado en el Display. 2. En modo de prueba, presione [PF3] para entrar al modo de ajuste. 3. En modo de ajuste, presione [PF4] para entrar al mode de prueba por modelo. “DESTINATION” y el No dedmodelo seran mostrados en el Display. 4. Gire la perilla selectora para escojer desde el modelo 1 al 6. V MHz 4 U4 MHz 1 U2 MHz 5 U3 MHz 2 U5 MHz 6 U6 MHz 3 U1 MHz 5. Presione [PF6] para confirmar. LED destellara naranja y el LCD mostrará ”Wait a second…” 6. Presione [PF3] para regresar al modo de prueba. Notas: 1. Una vez que el nuevo modelo se configura , la configuración anterior del canal (frecuencia, CTCSS / CDCSS, la configuración de la función del canal) se borrarán, y parte de las funciones cambiaran también. Por lo tanto, no haga esta operación a menos que sea muy necesario, como en el cambio de la EEPROM o FlashROM.

61 Thinking Time Cuales son las funciones y carateristicas del TM800?
Cuales son las carcateristicas de HDC2400 ? Cuales son los problemas mas comunes en el TM800? , Y como se solucionan?
