1 Sistemas Digitales Superando los limites de lo posible… ahora
Information subject to change without prior notice or obligation Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

2 NEXEDGE Experimente el limite de la tecnología
La industria de las comunicaciones esta cambiando constantemente, hacia horizontes jamás vislumbrados. En tiempos como este, puedes ajustarte al futuro un vez que llegue, o anticiparte a el. Hemos elegido anticiparnos al futuro y ver mas allá de lo posible con una línea de productos que solo puede ser llamada NEXEDGE Experimente el limite de la tecnología Migración de Analógico a Digital Convencional Digital Trunking Digital Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

3 Eficiencia en uso del Espectro
NEXEDGETM Equipos listo para hoy y mañana FM 25 & 12.5 kHz Canales NXDN™ 12.5 & 6.25 kHz Canales Cumplen con la asignación de frecuencias actuales Fácil de convertir a bandas muy angostas en el futuro Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

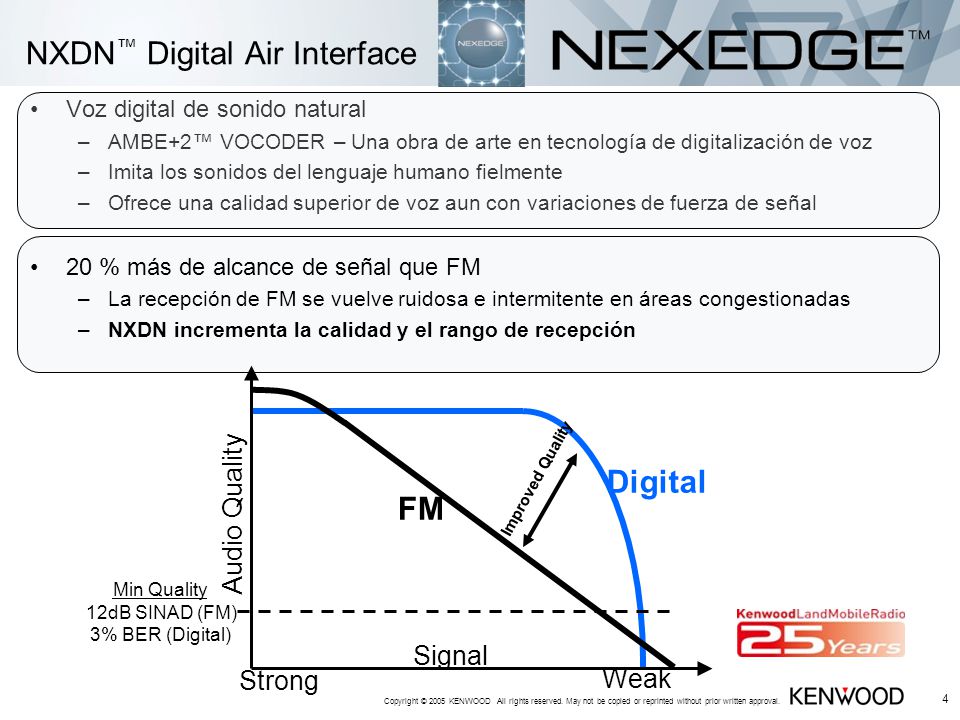

4 NXDN™ Digital Air Interface
Voz digital de sonido natural AMBE+2™ VOCODER – Una obra de arte en tecnología de digitalización de voz Imita los sonidos del lenguaje humano fielmente Ofrece una calidad superior de voz aun con variaciones de fuerza de señal 20 % más de alcance de señal que FM La recepción de FM se vuelve ruidosa e intermitente en áreas congestionadas NXDN incrementa la calidad y el rango de recepción FM Signal Digital Weak Strong Audio Quality Min Quality 12dB SINAD (FM) 3% BER (Digital) Improved Quality Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

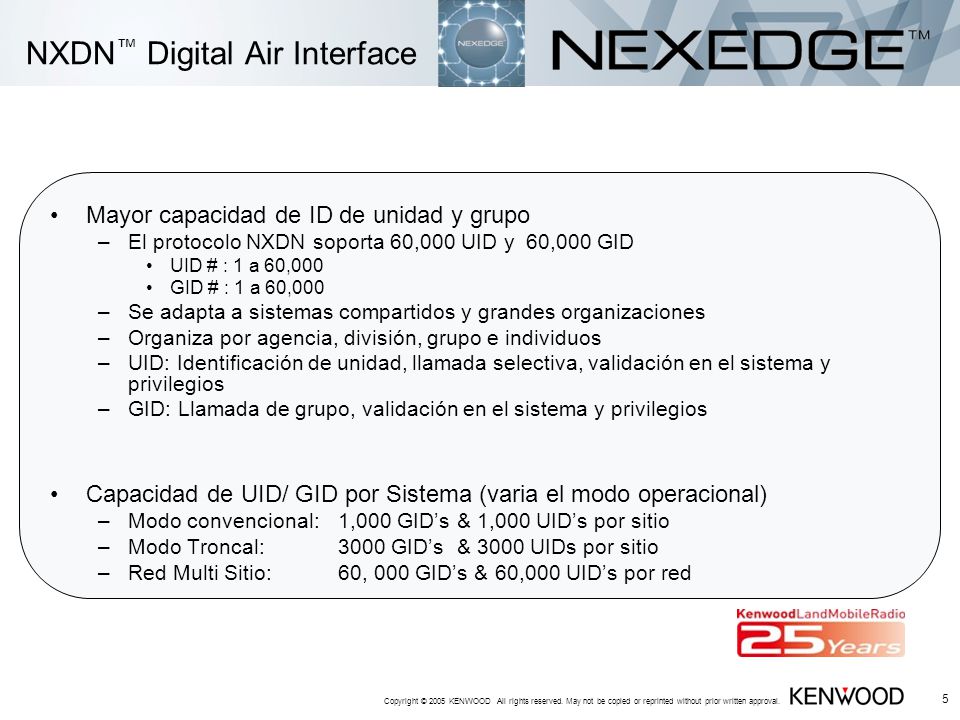

5 NXDN™ Digital Air Interface
Mayor capacidad de ID de unidad y grupo El protocolo NXDN soporta 60,000 UID y 60,000 GID UID # : 1 a 60,000 GID # : 1 a 60,000 Se adapta a sistemas compartidos y grandes organizaciones Organiza por agencia, división, grupo e individuos UID: Identificación de unidad, llamada selectiva, validación en el sistema y privilegios GID: Llamada de grupo, validación en el sistema y privilegios Capacidad de UID/ GID por Sistema (varia el modo operacional) Modo convencional: 1,000 GID’s & 1,000 UID’s por sitio Modo Troncal: GID’s & 3000 UIDs por sitio Red Multi Sitio: 60, 000 GID’s & 60,000 UID’s por red Train License OEMs Emission Masks Baud Charts BER Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

6 Funciones Digitales Comunes
Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

7 Digital Common Identificación Alfanumérica de 14 caracteres
La llamada entrante es identificada por unidad, grupo o ambos UID/GID La listas de ID y de Grupos son programas en los equipos Los ID entrantes son identificados por nombre y se muestra en pantalla Se pueden almacenar hasta 1000 ID´s Over-the-Air-Alias (OAA) envía el nombre del UID al aire No es necesario pre-programar un lista de usuarios en el equipo Esta función opera en repetidor, base ó Talk Around UID# / GID# son mostrados por default si no existe una lista Called Unit Receives: 1002 UID List: = MIKE (displayed) Calling UID: 1002 Simplex Talk Around Repeat Operation Base Operation Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

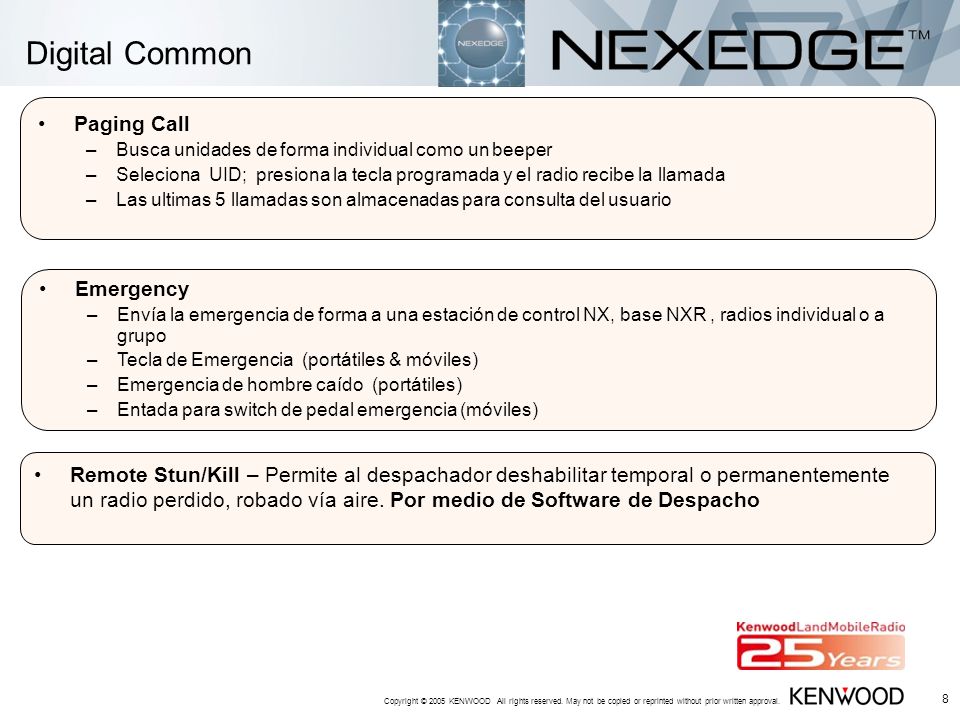

8 Digital Common Paging Call Emergency
Busca unidades de forma individual como un beeper Seleciona UID; presiona la tecla programada y el radio recibe la llamada Las ultimas 5 llamadas son almacenadas para consulta del usuario Emergency Envía la emergencia de forma a una estación de control NX, base NXR , radios individual o a grupo Tecla de Emergencia (portátiles & móviles) Emergencia de hombre caído (portátiles) Entada para switch de pedal emergencia (móviles) Remote Stun/Kill – Permite al despachador deshabilitar temporal o permanentemente un radio perdido, robado vía aire. Por medio de Software de Despacho Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

9 Voice Security New 15-bit key 32,767 codes
NEXEDGETM ofrece privacidad de comunicación para seguridad personal y reduce el riesgo y la exposición de información importante protegiendo sus instalaciones y operaciones. Nivel de seguridad inherente - NXDN™ la interfase digital por aire evita la fuga de información FM & NXDN Opciones de Seguridad de Voz- Ofrece niveles de seguridad de básico a muy altos New 15-bit key 32,767 codes Analog Inversion Scrambler Built-in (FM) Prevent casual eavesdropping (FM radios, scanners) High Level Scrambler/ Encryption Option Port (FM) Choice of aftermarket devices (Rolling Code, Freq hopping, DES) AES High-Level Encryption Option (NXDN Digital) 128- bit encryption key Higher security against sophisticated adversaries Secure communications Competitive information Media / trade union eavesdropping Personal, medical, financial information liability Security operations Critical Infrastructure Targets / Homeland Security Utilities (power plants, dams, water treatment/supply, gas) Mass Transit (airport, toll/highway, train, bus, ferry, port/harbor) Hazardous Materials (manufacturing, storage, transport) Public Venues (sports complexes, convention centers) Adversaries Sensitive Information: Commerce Operations Facilities Assets Precious Cargo Personal Info Customer Info Secure Information: Competitiveness Security & Safety Liability & Risk Exposure Law Enforcement OPS Critical Infrastructure Homeland Security Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

10 Modo Digital Convencional
Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

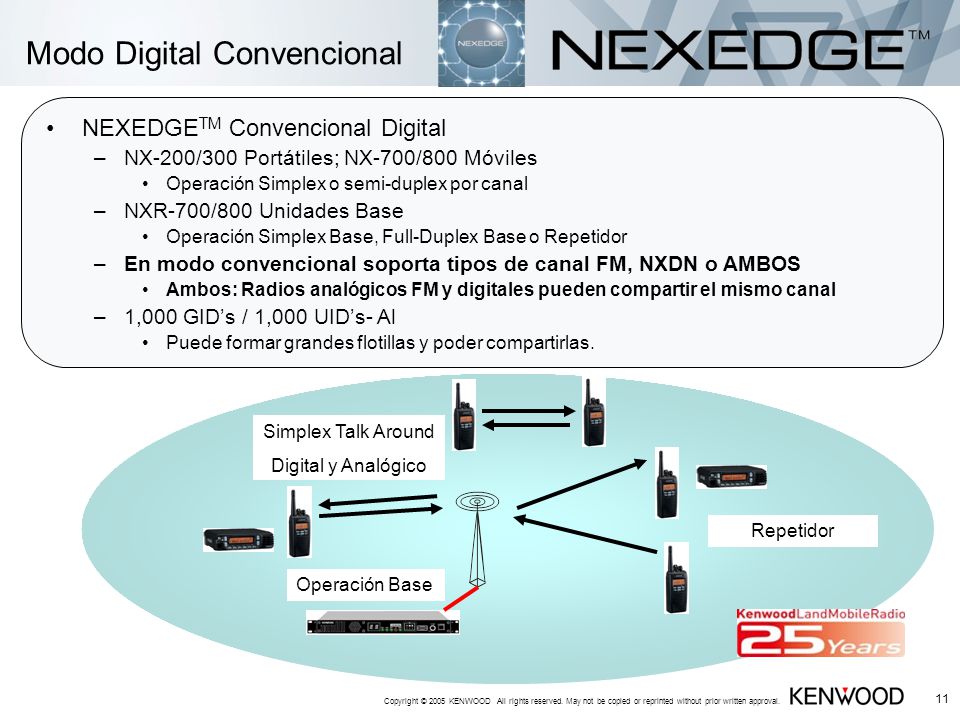

11 Modo Digital Convencional
NEXEDGETM Convencional Digital NX-200/300 Portátiles; NX-700/800 Móviles Operación Simplex o semi-duplex por canal NXR-700/800 Unidades Base Operación Simplex Base, Full-Duplex Base o Repetidor En modo convencional soporta tipos de canal FM, NXDN o AMBOS Ambos: Radios analógicos FM y digitales pueden compartir el mismo canal 1,000 GID’s / 1,000 UID’s- Al Puede formar grandes flotillas y poder compartirlas. Operación Base Repetidor Simplex Talk Around Digital y Analógico Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

12 Modo Convencional Digital
RAN (Radio Access Number Range: 1-63) Convencional NXDN “digital equivalente” a QT/DQT en Convencional FM para : Acceso al repetidor Enmudecimiento de Audio Control de canal ocupado Llamada Selectiva, Grupo y General NXR-700/800: El repetidor incluye tanto una tabla de 16 números de acceso RAN y tabla de 16 tonos QT / DQT Operación Base Repetidor Simplex Talk Around Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

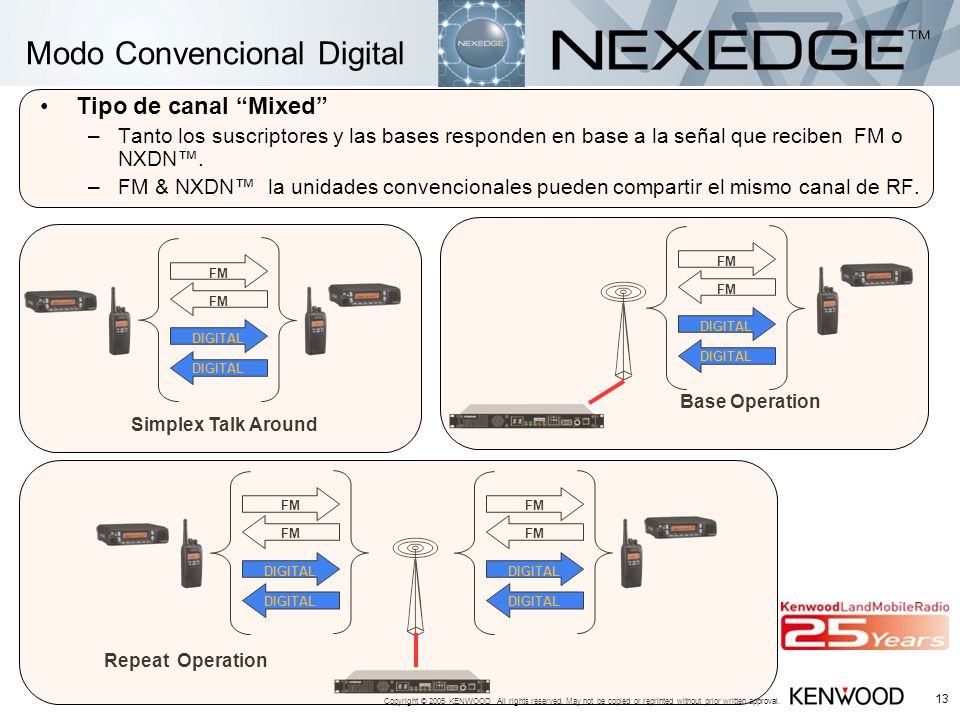

13 Modo Convencional Digital
Tipo de canal “Mixed” Tanto los suscriptores y las bases responden en base a la señal que reciben FM o NXDN™. FM & NXDN™ la unidades convencionales pueden compartir el mismo canal de RF. FM DIGITAL Simplex Talk Around FM DIGITAL Base Operation FM DIGITAL Repeat Operation Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

14 FLAV NXDN Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

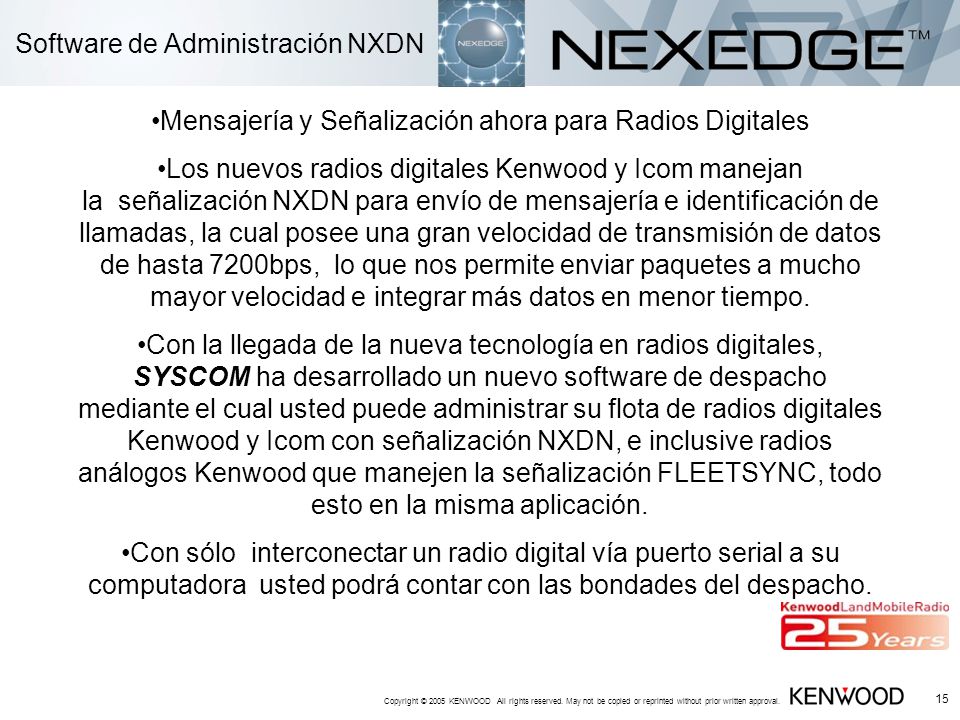

15 Software de Administración NXDN
Mensajería y Señalización ahora para Radios Digitales Los nuevos radios digitales Kenwood y Icom manejan la  señalización NXDN para envío de mensajería e identificación de llamadas, la cual posee una gran velocidad de transmisión de datos de hasta 7200bps,  lo que nos permite enviar paquetes a mucho mayor velocidad e integrar más datos en menor tiempo. Con la llegada de la nueva tecnología en radios digitales, SYSCOM ha desarrollado un nuevo software de despacho mediante el cual usted puede administrar su flota de radios digitales Kenwood y Icom con señalización NXDN, e inclusive radios análogos Kenwood que manejen la señalización FLEETSYNC, todo esto en la misma aplicación. Con sólo  interconectar un radio digital vía puerto serial a su computadora  usted podrá contar con las bondades del despacho. Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

16 Software de Administración NXDN
Radios Analógicos Repetidor Digital NXDN Estación Base Radios Digitales Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

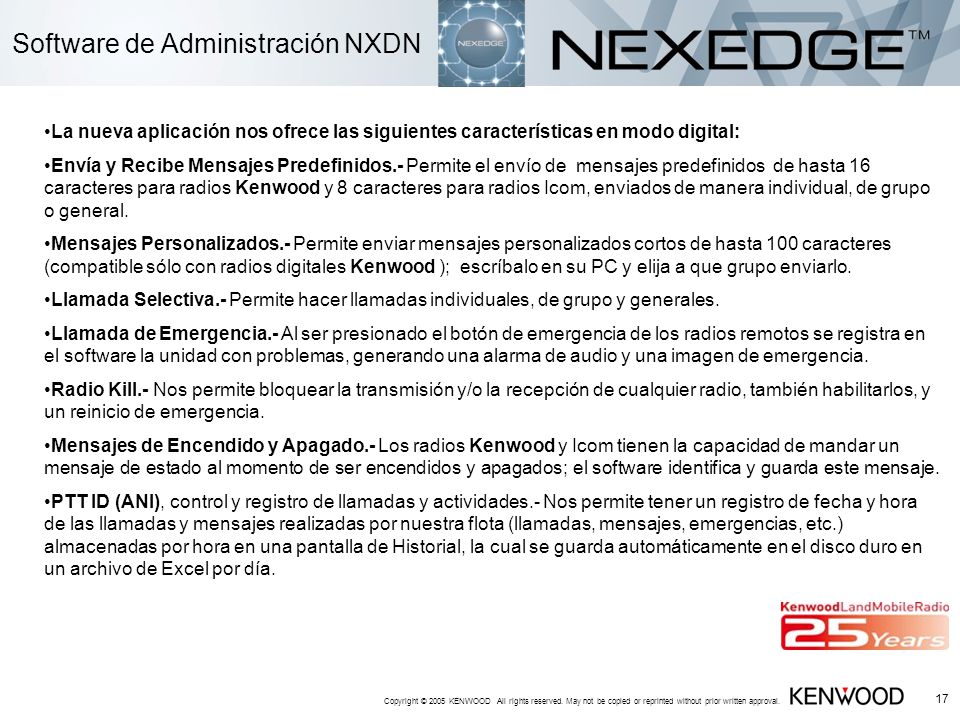

17 Software de Administración NXDN
La nueva aplicación nos ofrece las siguientes características en modo digital: Envía y Recibe Mensajes Predefinidos.- Permite el envío de  mensajes predefinidos  de hasta 16 caracteres para radios Kenwood y 8 caracteres para radios Icom, enviados de manera individual, de grupo o general. Mensajes Personalizados.- Permite enviar mensajes personalizados cortos de hasta 100 caracteres (compatible sólo con radios digitales Kenwood );  escríbalo en su PC y elija a que grupo enviarlo. Llamada Selectiva.- Permite hacer llamadas individuales, de grupo y generales. Llamada de Emergencia.- Al ser presionado el botón de emergencia de los radios remotos se registra en el software la unidad con problemas, generando una alarma de audio y una imagen de emergencia. Radio Kill.- Nos permite bloquear la transmisión y/o la recepción de cualquier radio, también habilitarlos, y un reinicio de emergencia. Mensajes de Encendido y Apagado.- Los radios Kenwood y Icom tienen la capacidad de mandar un mensaje de estado al momento de ser encendidos y apagados; el software identifica y guarda este mensaje. PTT ID (ANI), control y registro de llamadas y actividades.- Nos permite tener un registro de fecha y hora de las llamadas y mensajes realizadas por nuestra flota (llamadas, mensajes, emergencias, etc.) almacenadas por hora en una pantalla de Historial, la cual se guarda automáticamente en el disco duro en un archivo de Excel por día. Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

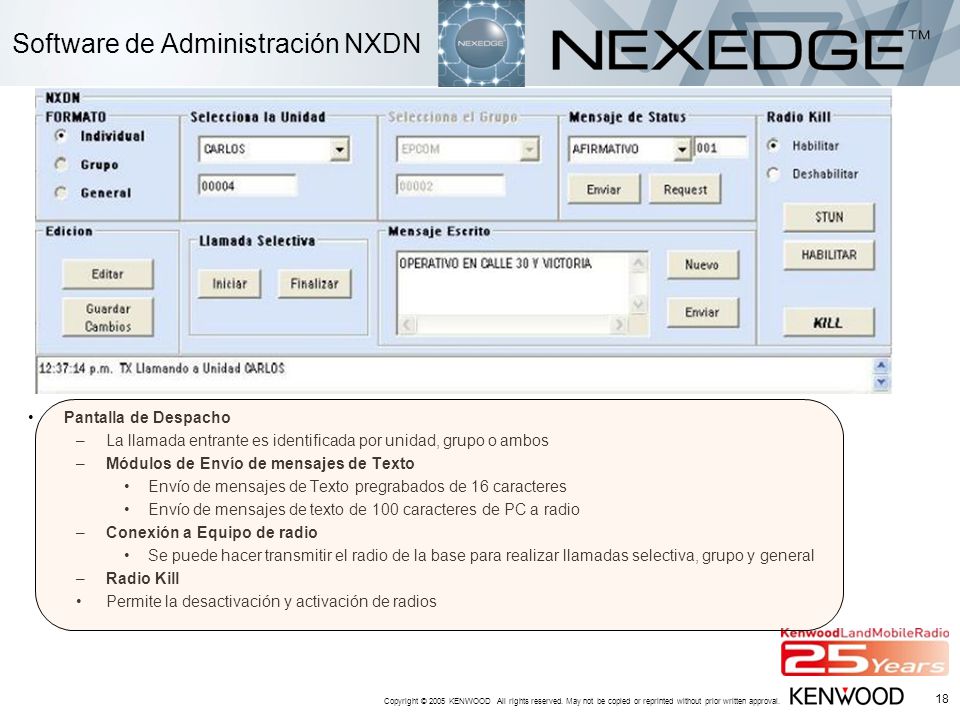

18 Software de Administración NXDN
Pantalla de Despacho La llamada entrante es identificada por unidad, grupo o ambos Módulos de Envío de mensajes de Texto Envío de mensajes de Texto pregrabados de 16 caracteres Envío de mensajes de texto de 100 caracteres de PC a radio Conexión a Equipo de radio Se puede hacer transmitir el radio de la base para realizar llamadas selectiva, grupo y general Radio Kill Permite la desactivación y activación de radios Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

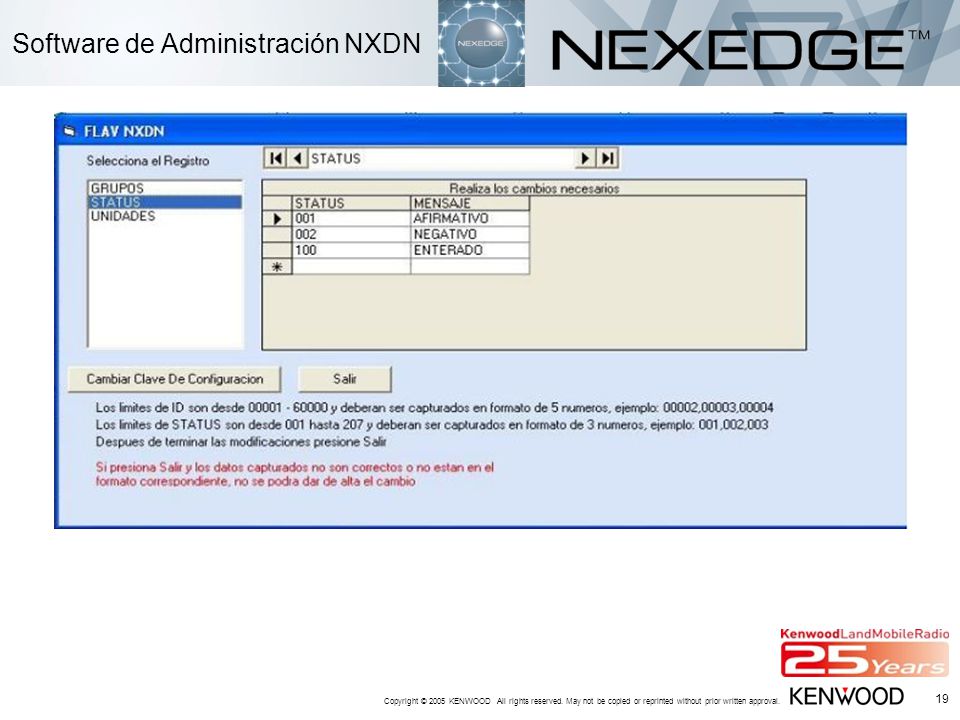

19 Software de Administración NXDN
Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

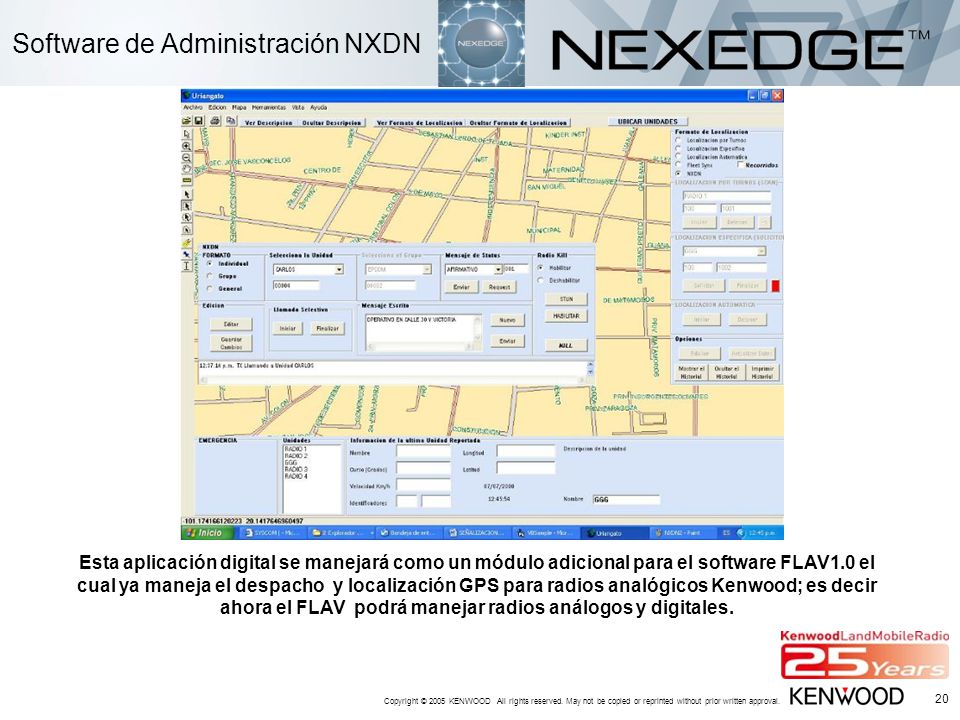

20 Software de Administración NXDN
Esta aplicación digital se manejará como un módulo adicional para el software FLAV1.0 el cual ya maneja el despacho  y localización GPS para radios analógicos Kenwood; es decir ahora el FLAV  podrá manejar radios análogos y digitales. Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

21 Ventajas de la Migración Parcial
Todos los modelos NX & NXR Soportan La infraestructura NXR es actualizada en opciones vía software Los usuarios convencionales FM & Digitales pueden compartir el mismo canal NXR-700/800 Digital & Los canales de trafico LTR pueden compartir el mismo sistema mono sitio Las Bases NXR Utilizan el equipo FM actual en los sitios (en modelos FM & Digitales) Amplificadores Clase C Equipos estándares de un sitio: duplexers, combinadores, multi-acopladores & antenas Conservan la cobertura actual del sistema Cumple con los requerimientos actuales y futuros de la FCC Cumple con el requerimiento actual / futuro 25 & 12.5 kHz FCC Cumple FCC 6.25 kHz mandato de certificación de equipo (Enero. 1, 2011) Cumple FCC 12.5 kHz mandato de migración al concesionario (Enero. 1, 2013) Cumple FCC 6.25 kHz planes de migración al concesionario (Post 2013; FCC) Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

22 Modo Troncal Digital Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

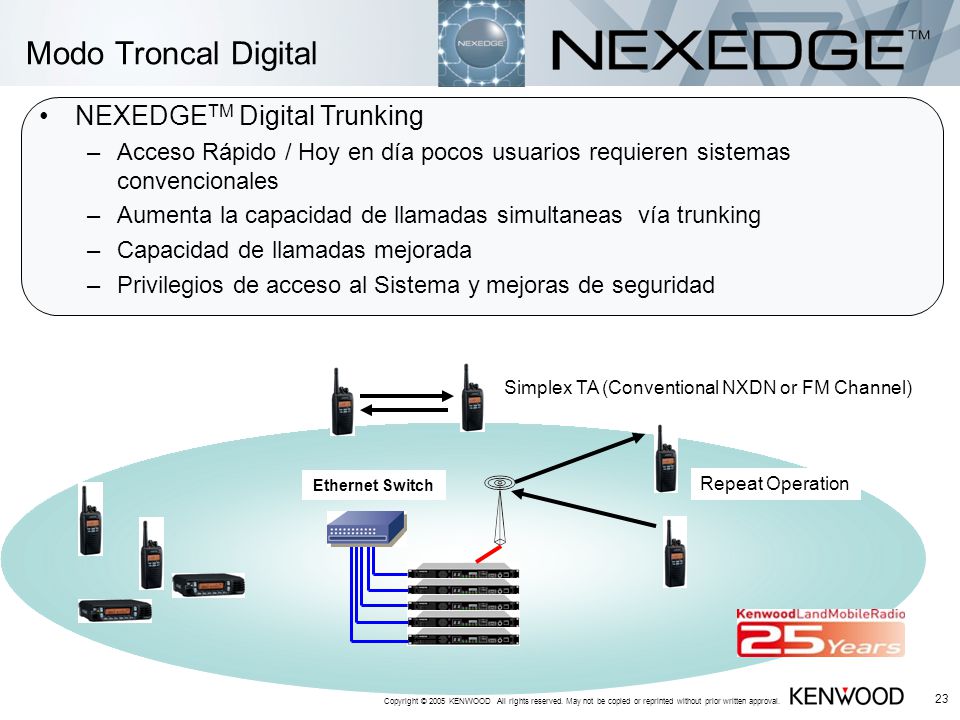

23 Modo Troncal Digital NEXEDGETM Digital Trunking
Acceso Rápido / Hoy en día pocos usuarios requieren sistemas convencionales Aumenta la capacidad de llamadas simultaneas vía trunking Capacidad de llamadas mejorada Privilegios de acceso al Sistema y mejoras de seguridad Simplex TA (Conventional NXDN or FM Channel) Ethernet Switch Repeat Operation Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

24 Modo Digital Troncal Acceso Rápido de Canal Mejora la eficacia
Selección automática de canal libre por medio de un canal de control Mejora la eficacia Los usuarios comparten todos los canales del sitio Reduce los tiempos de canal ocupado en las horas pico Capacidad de canales por sitio Los sitios pueden ser configurados empezando por 2 canales hasta un máximo de 30 canales por sitio Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

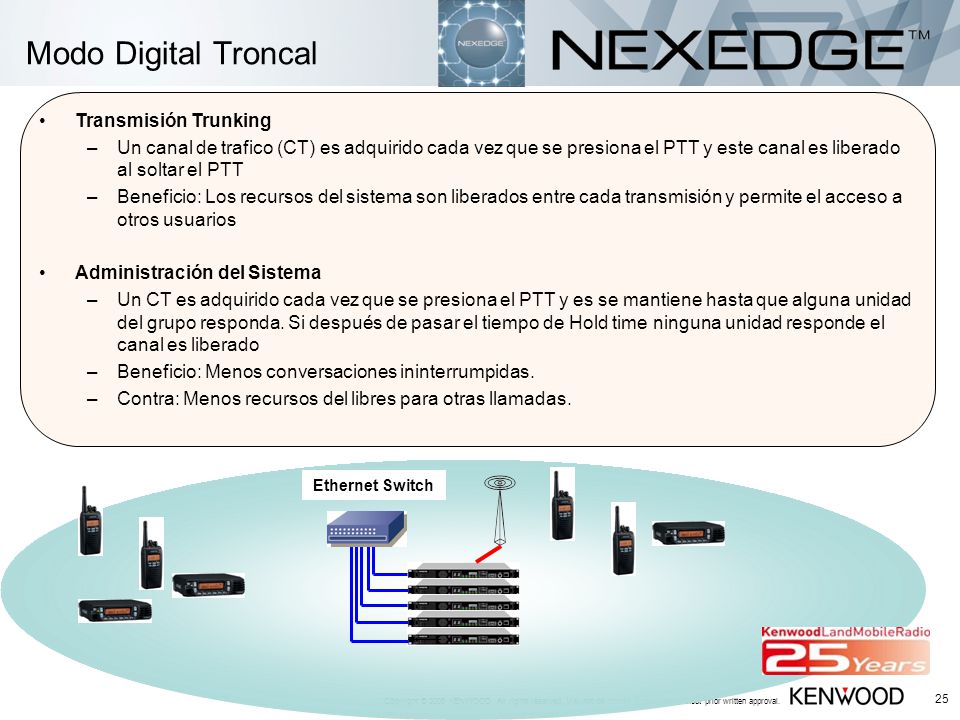

25 Modo Digital Troncal Transmisión Trunking
Un canal de trafico (CT) es adquirido cada vez que se presiona el PTT y este canal es liberado al soltar el PTT Beneficio: Los recursos del sistema son liberados entre cada transmisión y permite el acceso a otros usuarios Administración del Sistema Un CT es adquirido cada vez que se presiona el PTT y es se mantiene hasta que alguna unidad del grupo responda. Si después de pasar el tiempo de Hold time ninguna unidad responde el canal es liberado Beneficio: Menos conversaciones ininterrumpidas. Contra: Menos recursos del libres para otras llamadas. NXDN Digital Air Interface XYZ Trunking ESN Validation Over-the-Air Caller ID Priority Call Levels Emergency Call Call Queuing Remote Monitor, Check & Inhibit Status & Text Messages GPS Location Encryption Options Trunked IP Network Convertible 255 204 Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

26 Modo Digital Troncal 3,000 GID’S: Cantidad de ID´S de grupo por sistema 3,000 UID’S: Cantidad de ID´S para los equipos de radio del sistema Llamada en espera El sistema automáticamente pone llamadas en espera cuando todos los canales de trafico del sistema están ocupados Las llamadas pueden ser procesadas cuando un canal de trafico este libre 8 Niveles de prioridad configurables Las llamadas son procesadas dependiendo del nivel de prioridad La prioridad se puede definir por llamada del supervisor, despachador, emergencia Ethernet Switch NXDN Digital Air Interface XYZ Trunking ESN Validation Over-the-Air Caller ID Priority Call Levels Emergency Call Call Queuing Remote Monitor, Check & Inhibit Status & Text Messages GPS Location Encryption Options Trunked IP Network Convertible 255 204 Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

27 Modo Digital Troncal Priority Monitor ID 1 & 2 – Recoge automáticamente las unidades de suscriptor con una alta prioridad en llamada de GID (por ejemplo Despachador, supervisor), aun y cuando la llamada fue iniciada por un GID de baja prioridad Late Entry- Permite a un suscriptor enlazarse a una llamada en progreso si acaba de encender el equipo de radio o bien que vuelva al área de cobertura Broadcast Call (Difusión)- Es una llamada de una sola vía en la cual solo la persona que la genera puede hablar sin que otro usuario pueda interrumpir esta llamada Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

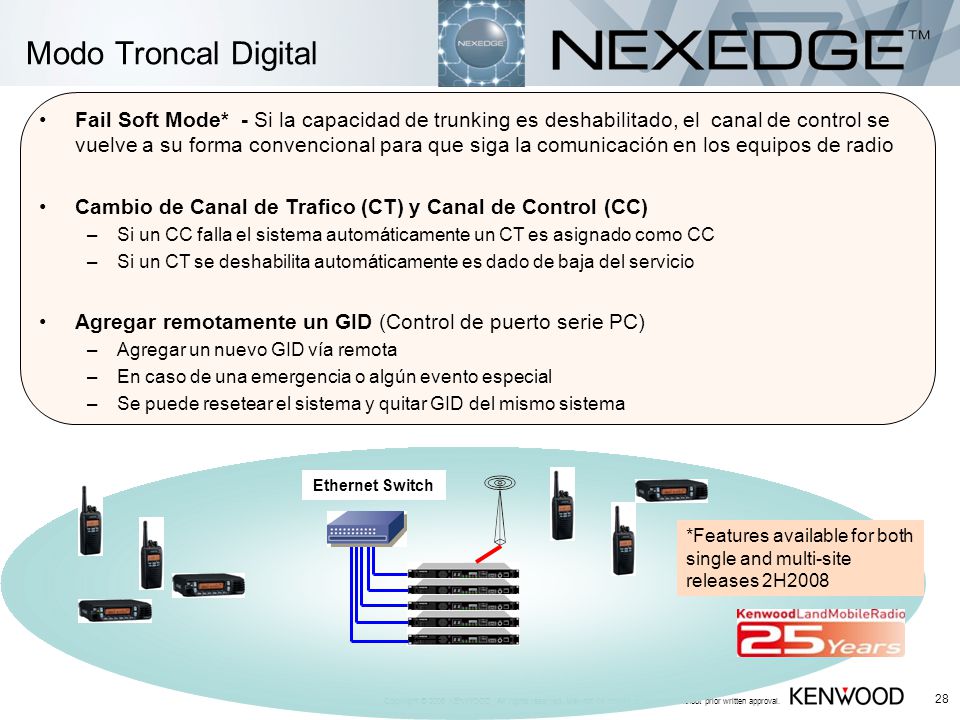

28 Modo Troncal Digital Fail Soft Mode* - Si la capacidad de trunking es deshabilitado, el canal de control se vuelve a su forma convencional para que siga la comunicación en los equipos de radio Cambio de Canal de Trafico (CT) y Canal de Control (CC) Si un CC falla el sistema automáticamente un CT es asignado como CC Si un CT se deshabilita automáticamente es dado de baja del servicio Agregar remotamente un GID (Control de puerto serie PC) Agregar un nuevo GID vía remota En caso de una emergencia o algún evento especial Se puede resetear el sistema y quitar GID del mismo sistema Ethernet Switch *Features available for both single and multi-site releases 2H2008 Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

29 Multi-Site IP Networks
Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

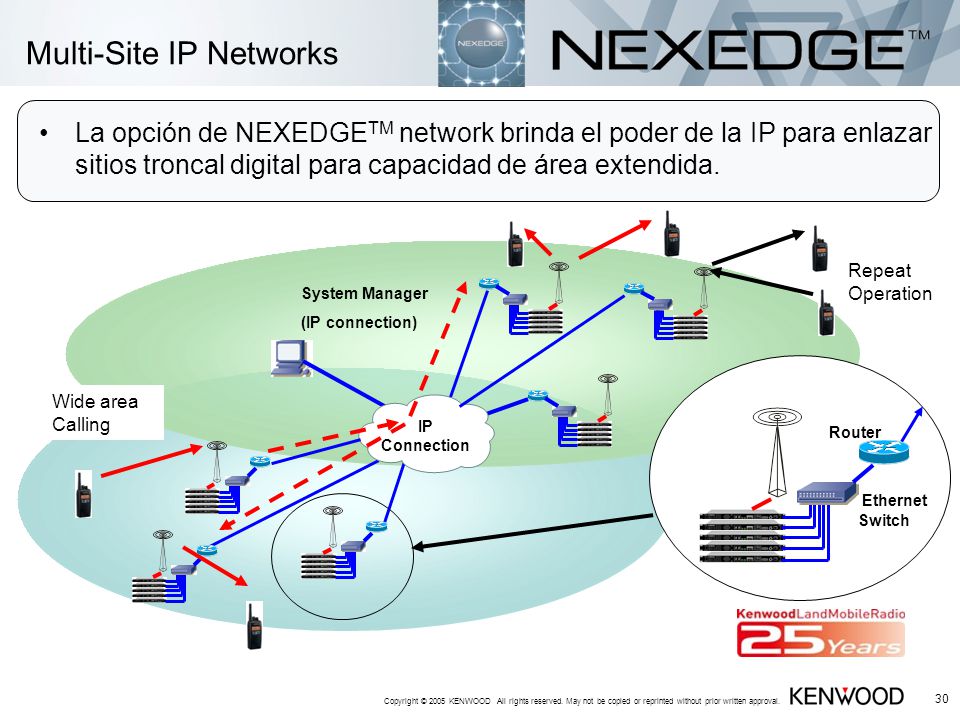

30 Multi-Site IP Networks
La opción de NEXEDGETM network brinda el poder de la IP para enlazar sitios troncal digital para capacidad de área extendida. System Manager (IP connection) IP Connection Router Ethernet Switch Repeat Operation Wide area Calling Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

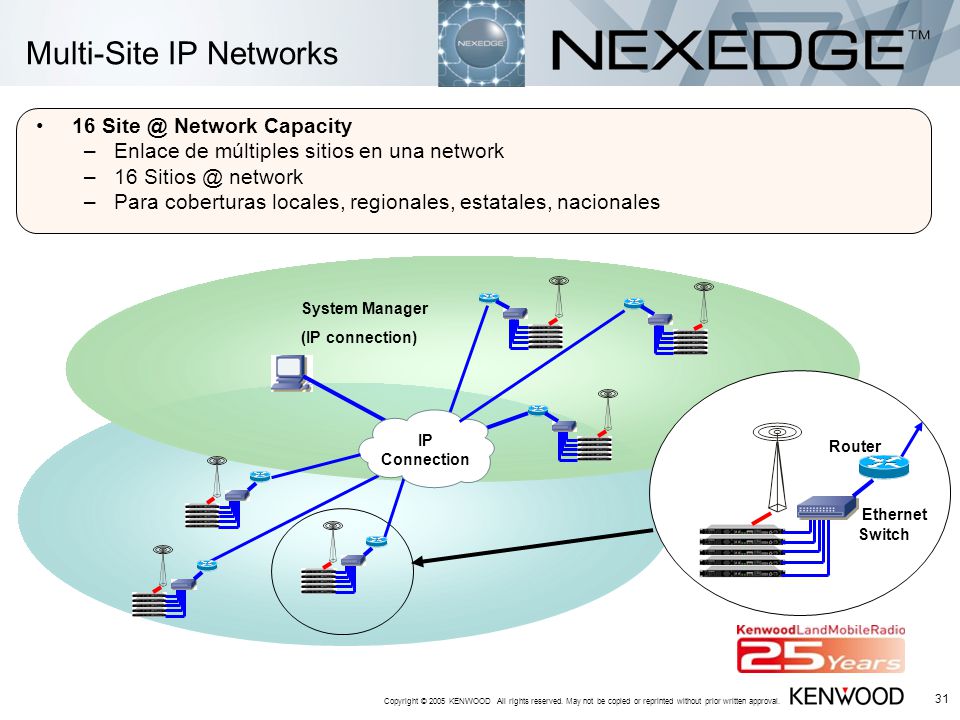

31 Multi-Site IP Networks
16 Network Capacity Enlace de múltiples sitios en una network 16 network Para coberturas locales, regionales, estatales, nacionales System Manager (IP connection) IP Connection Router Ethernet Switch FAQ 1 network only- cannot link networks together Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

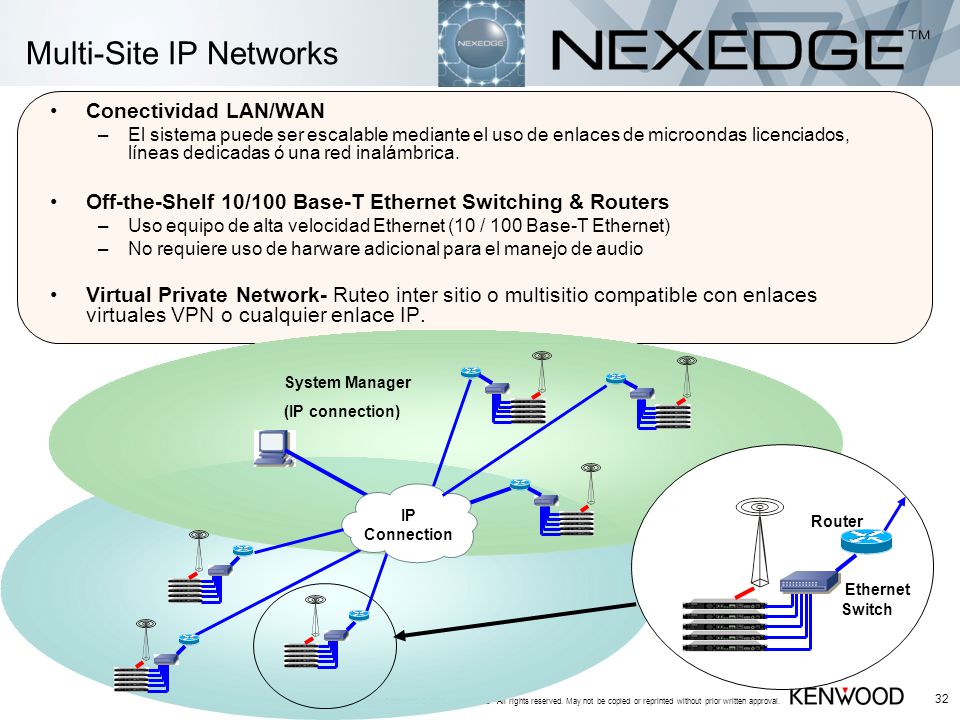

32 Multi-Site IP Networks
Conectividad LAN/WAN El sistema puede ser escalable mediante el uso de enlaces de microondas licenciados, líneas dedicadas ó una red inalámbrica. Off-the-Shelf 10/100 Base-T Ethernet Switching & Routers Uso equipo de alta velocidad Ethernet (10 / 100 Base-T Ethernet) No requiere uso de harware adicional para el manejo de audio Virtual Private Network- Ruteo inter sitio o multisitio compatible con enlaces virtuales VPN o cualquier enlace IP. System Manager (IP connection) IP Connection Router Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

33 Unidades Base NXR Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

34 Unidades Base NXR-700/800 Incluye un transceptor & controlador logico NXDN™ (Excitador de potencia de salida de 5W) Sistemas Kenwood 40, 110 & 250 Watt VHF 40, 100 & 250 Watt UHF Repetidor, Duplex ó Operación Simplex 30 Canales- Scans FM, NXDN & Mezclado Canales convencionales Modo Convencional FM: Panel de 16 tonos QT/DQT (TOT, Hang timer, CW ID, etc) Puerto para conexión de repetidores / controladores LTR Modo Digital Convencional (Incluido) Panel para validación de 16 RAN (TOT, Hang timer, CW ID, etc) Modo Digital Trunking (Opcional) Modo Multi-Sitio Trunked IP Network (Opcional) Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

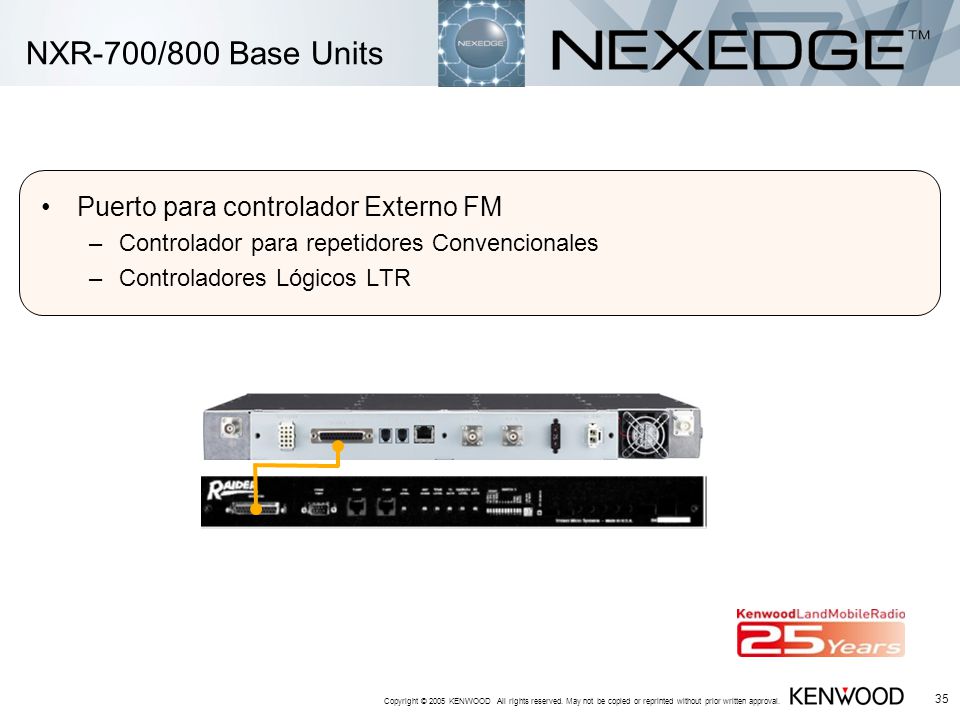

35 NXR-700/800 Base Units Puerto para controlador Externo FM
Controlador para repetidores Convencionales Controladores Lógicos LTR Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

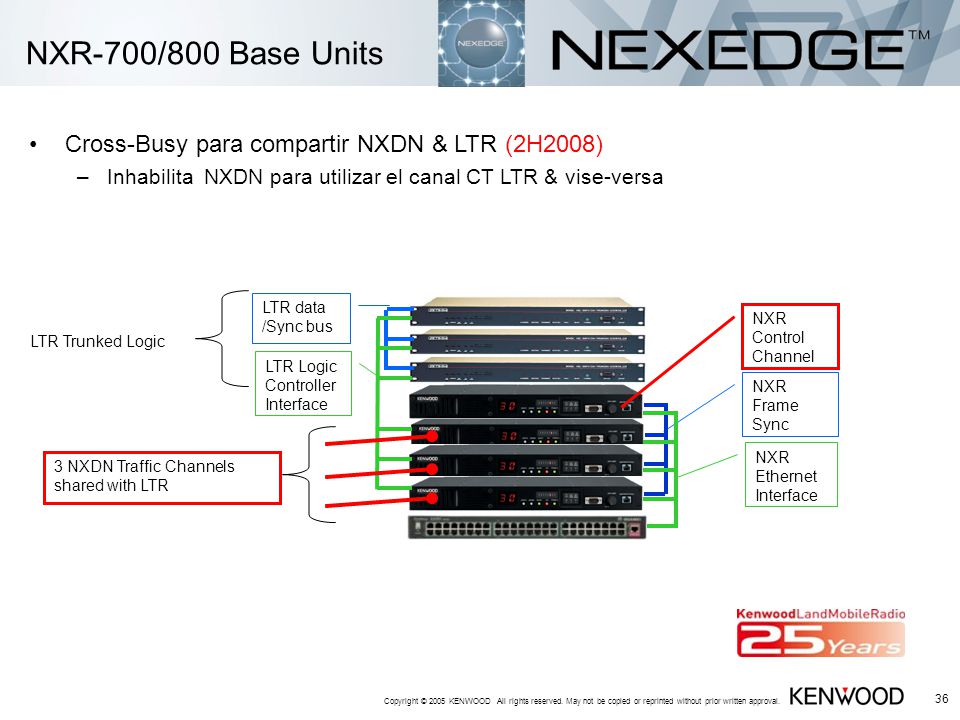

36 NXR-700/800 Base Units Cross-Busy para compartir NXDN & LTR (2H2008)
Inhabilita NXDN para utilizar el canal CT LTR & vise-versa NXR Ethernet Interface Frame Sync LTR Trunked Logic LTR data /Sync bus LTR Logic Controller Interface Control Channel 3 NXDN Traffic Channels shared with LTR Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

37 Unidades NXDN Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

38 Portátiles NX-200/300 5W / 512 CH-GID / 128 Zonas
Modelos con teclado DTMF Zonas Convencionales FM Zonas LTR Zonas Convencionales Digitales NXDNTM Zonas Trunking Digital NXDNTM Envío de Alias el aire NXDNTM Doble Prioridad Scan (FM/NXDNTM CONV.) Scan Sencillo Multi-Zona Selector de Canales de 16-Posiciones Perilla de control de volumen Pantalla Matrizada de 14 caracteres LED indicador 6 Teclas frontales Programables 2 Teclas Laterales Tecla de Emergencia Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

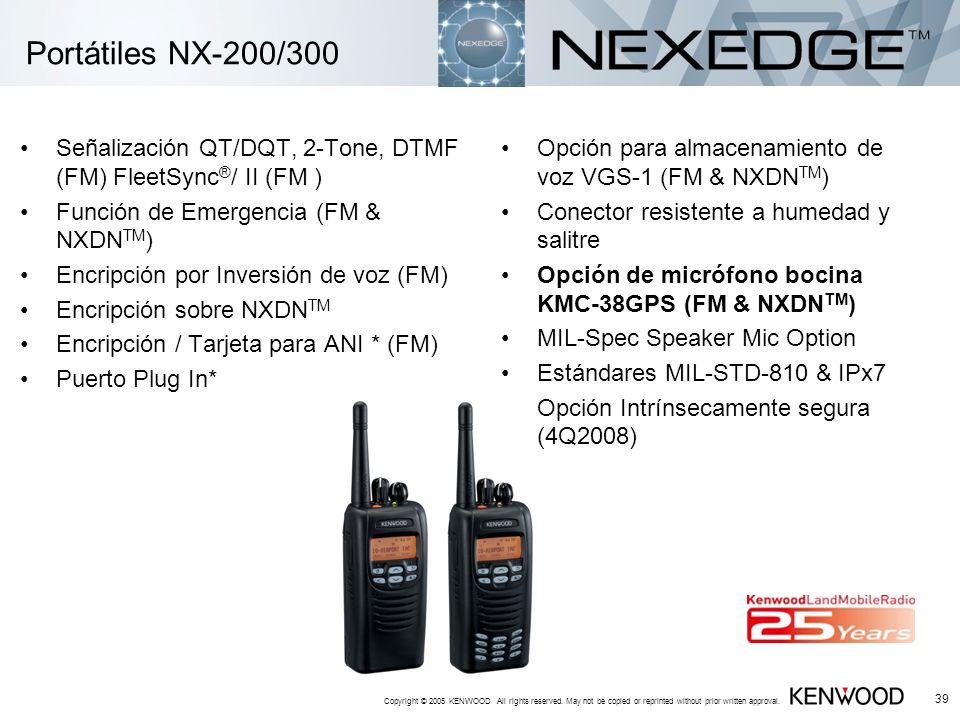

39 Portátiles NX-200/300 Señalización QT/DQT, 2-Tone, DTMF (FM) FleetSync®/ II (FM ) Función de Emergencia (FM & NXDNTM) Encripción por Inversión de voz (FM) Encripción sobre NXDNTM Encripción / Tarjeta para ANI * (FM) Puerto Plug In* Opción para almacenamiento de voz VGS-1 (FM & NXDNTM) Conector resistente a humedad y salitre Opción de micrófono bocina KMC-38GPS (FM & NXDNTM) MIL-Spec Speaker Mic Option Estándares MIL-STD-810 & IPx7 Opción Intrínsecamente segura (4Q2008) Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

40 NX-200/300 Portables NX-200K 136-174 MHz NX-300K 450-520 MHz
NX-200K2 (Teclado) MHz NX-300K3 (Teclado) MHz NX-300K4 (Teclado) MHz Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

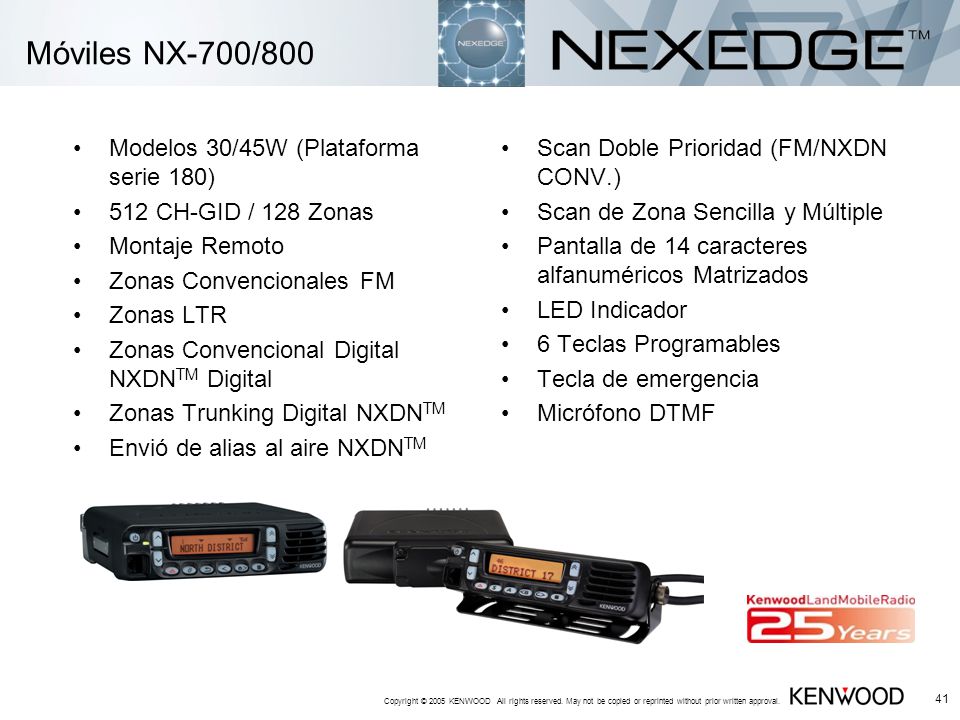

41 Móviles NX-700/800 Modelos 30/45W (Plataforma serie 180)
512 CH-GID / 128 Zonas Montaje Remoto Zonas Convencionales FM Zonas LTR Zonas Convencional Digital NXDNTM Digital Zonas Trunking Digital NXDNTM Envió de alias al aire NXDNTM Scan Doble Prioridad (FM/NXDN CONV.) Scan de Zona Sencilla y Múltiple Pantalla de 14 caracteres alfanuméricos Matrizados LED Indicador 6 Teclas Programables Tecla de emergencia Micrófono DTMF Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

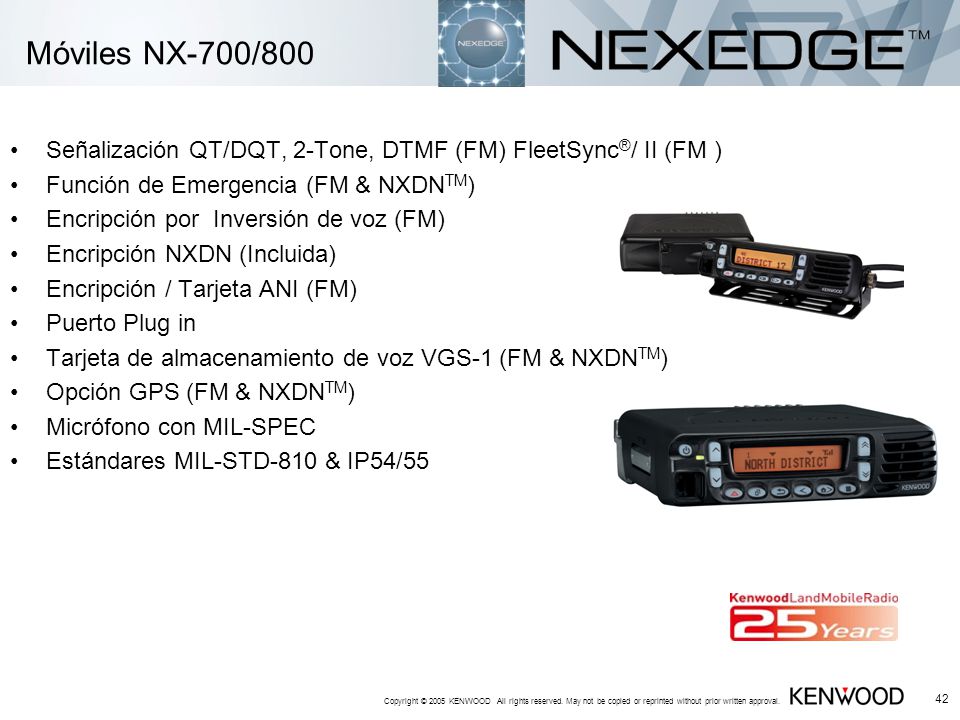

42 Móviles NX-700/800 Señalización QT/DQT, 2-Tone, DTMF (FM) FleetSync®/ II (FM ) Función de Emergencia (FM & NXDNTM) Encripción por Inversión de voz (FM) Encripción NXDN (Incluida) Encripción / Tarjeta ANI (FM) Puerto Plug in Tarjeta de almacenamiento de voz VGS-1 (FM & NXDNTM) Opción GPS (FM & NXDNTM) Micrófono con MIL-SPEC Estándares MIL-STD-810 & IP54/55 Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

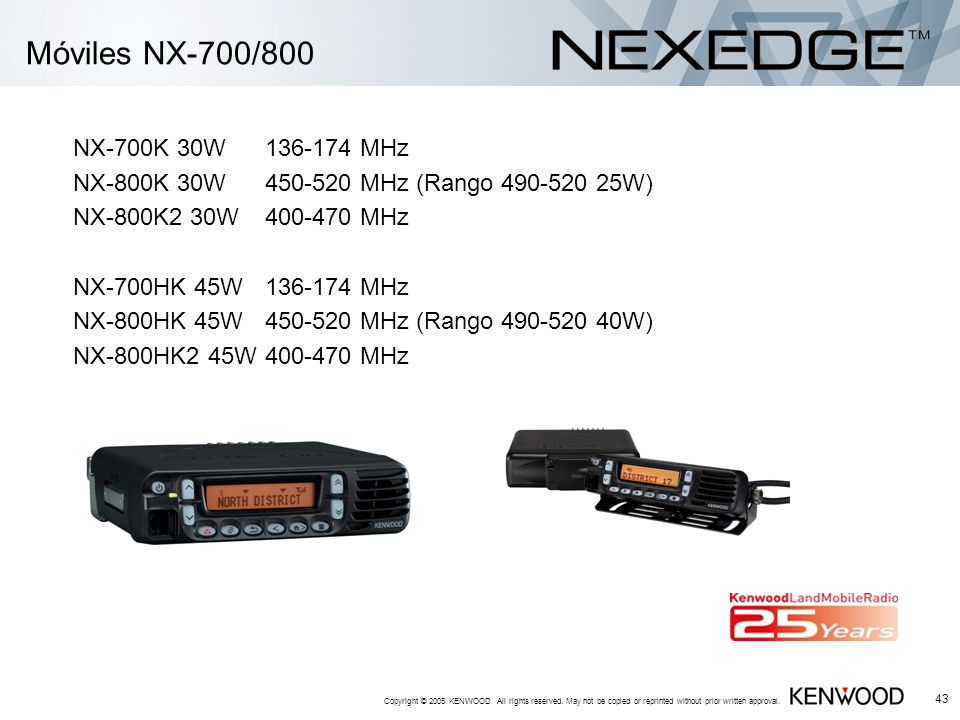

43 Móviles NX-700/800 NX-700K 30W 136-174 MHz
NX-800K 30W MHz (Rango W) NX-800K2 30W MHz NX-700HK 45W MHz NX-800HK 45W MHz (Rango W) NX-800HK2 45W MHz Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

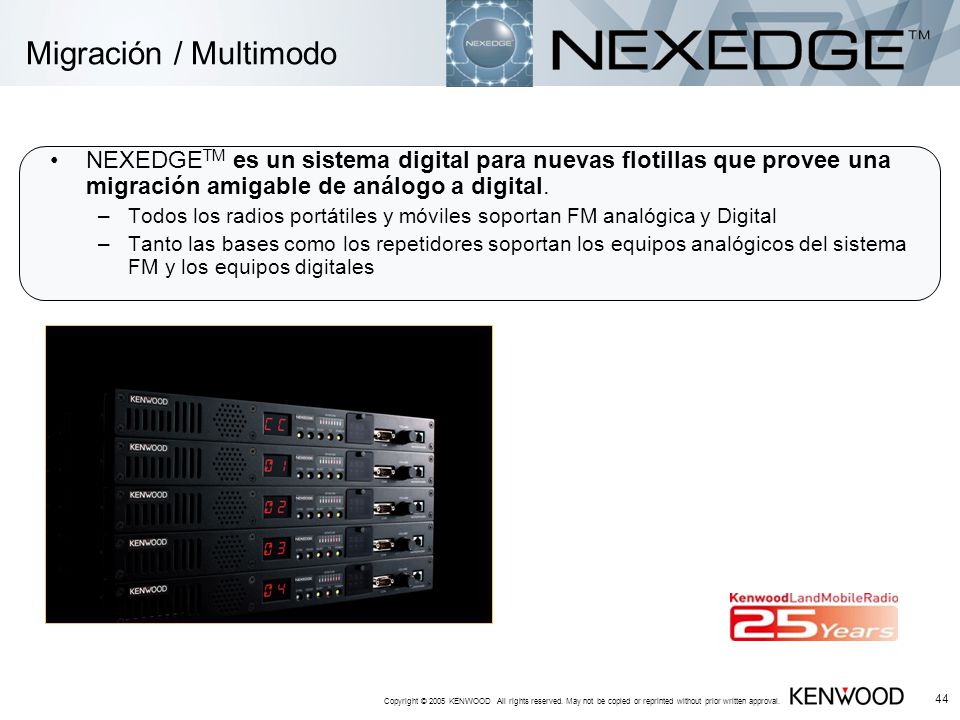

44 Migración / Multimodo NEXEDGETM es un sistema digital para nuevas flotillas que provee una migración amigable de análogo a digital. Todos los radios portátiles y móviles soportan FM analógica y Digital Tanto las bases como los repetidores soportan los equipos analógicos del sistema FM y los equipos digitales Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

45 Copyright © 2005 KENWOOD All rights reserved
