Programación Básica Equipos Radio

Presentación del tema: "Programación Básica Equipos Radio"— Transcripción de la presentación:

1 Programación Básica Equipos Radio

2 Presentación Equipos Radio
Equipos Kenwood

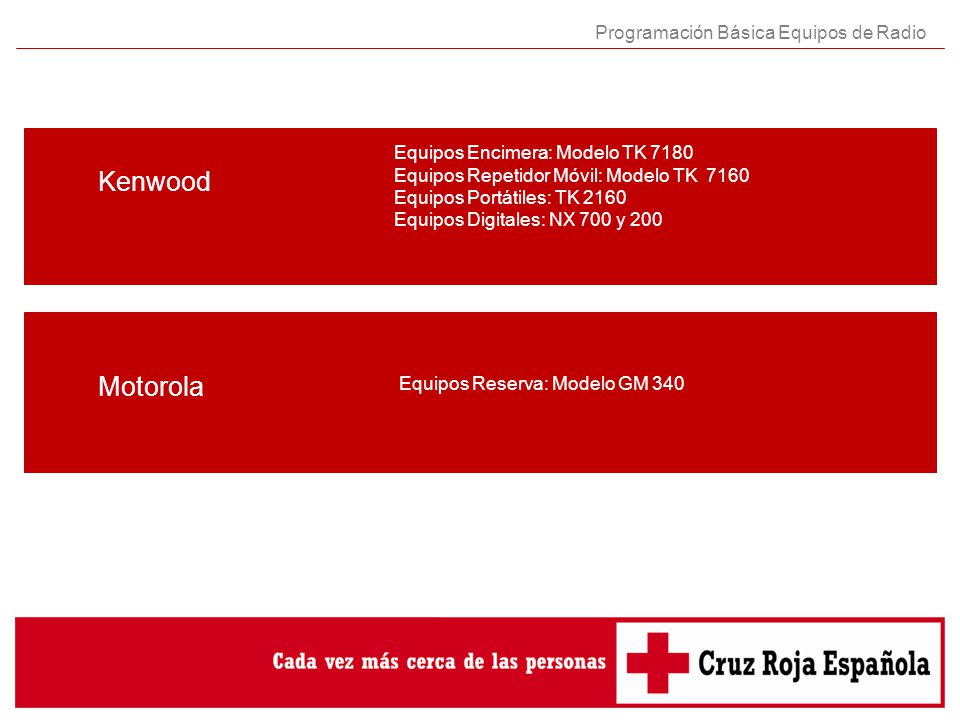

3 Kenwood Motorola Programación Básica Equipos de Radio
Equipos Encimera: Modelo TK 7180 Equipos Repetidor Móvil: Modelo TK 7160 Equipos Portátiles: TK 2160 Equipos Digitales: NX 700 y 200 Kenwood Motorola Equipos Reserva: Modelo GM 340

4 Índice Kenwood Kenwood TK 7180. Kenwood TK 7160. Kenwood TK 2160.
Programación Básica Equipos de Radio Índice Kenwood Kenwood TK 7180. Kenwood TK 7160. Kenwood TK 2160. Kenwood NX 700.

5 Programación Básica Equipos de Radio
Kenwood TK 7180.

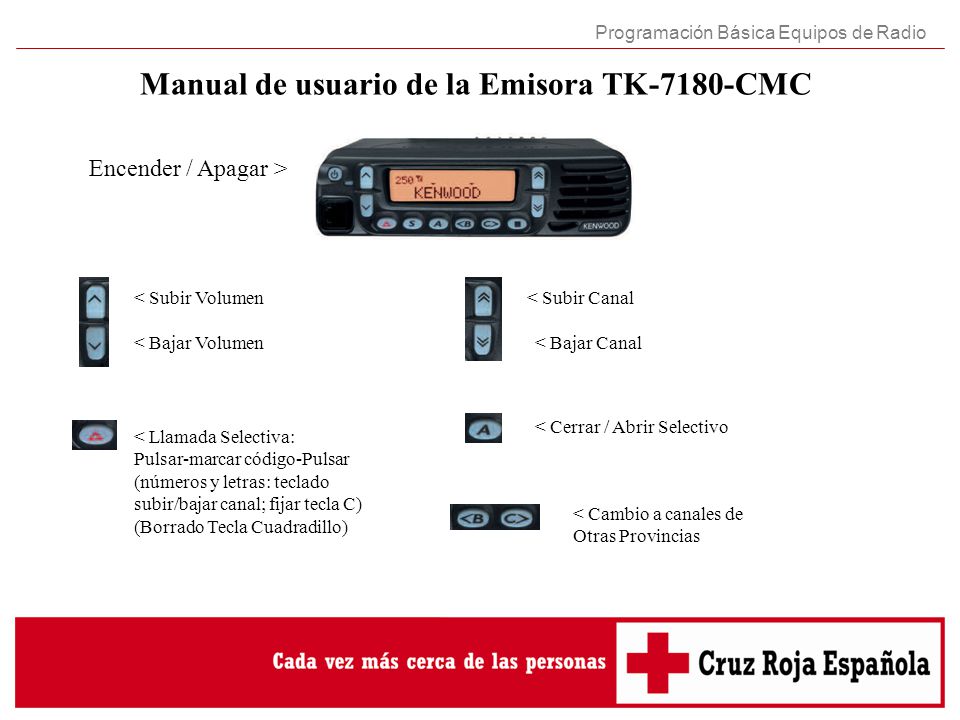

6 Manual de usuario de la Emisora TK-7180-CMC
Programación Básica Equipos de Radio Manual de usuario de la Emisora TK-7180-CMC Encender / Apagar > < Subir Volumen < Subir Canal < Bajar Volumen < Bajar Canal < Cerrar / Abrir Selectivo < Llamada Selectiva: Pulsar-marcar código-Pulsar (números y letras: teclado subir/bajar canal; fijar tecla C) (Borrado Tecla Cuadradillo) < Cambio a canales de Otras Provincias

7 Programación KPG. 92. Espacio para imagen
Programación Básica Equipos de Radio Programación KPG. 92. Espacio para imagen

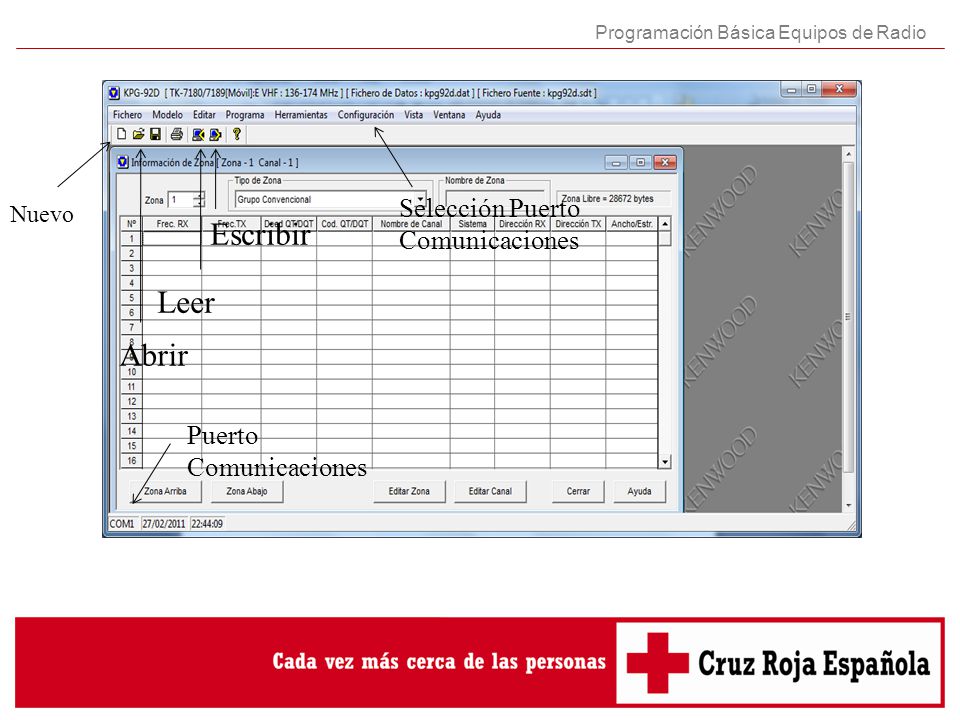

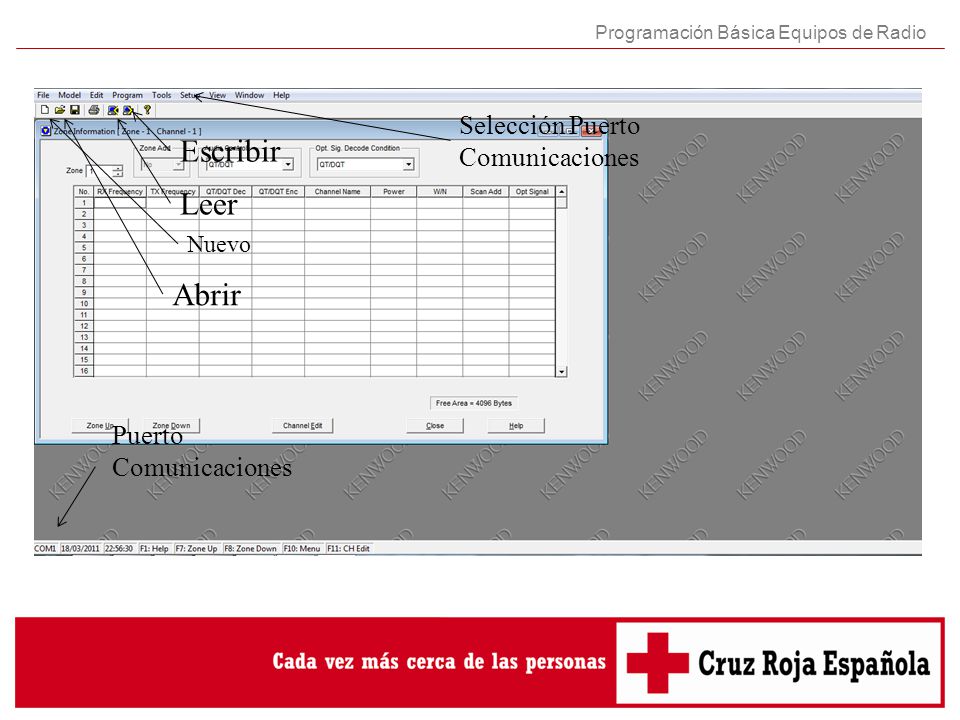

8 Escribir Leer Abrir Selección Puerto Comunicaciones
Programación Básica Equipos de Radio Selección Puerto Comunicaciones Nuevo Escribir Leer Abrir Puerto Comunicaciones

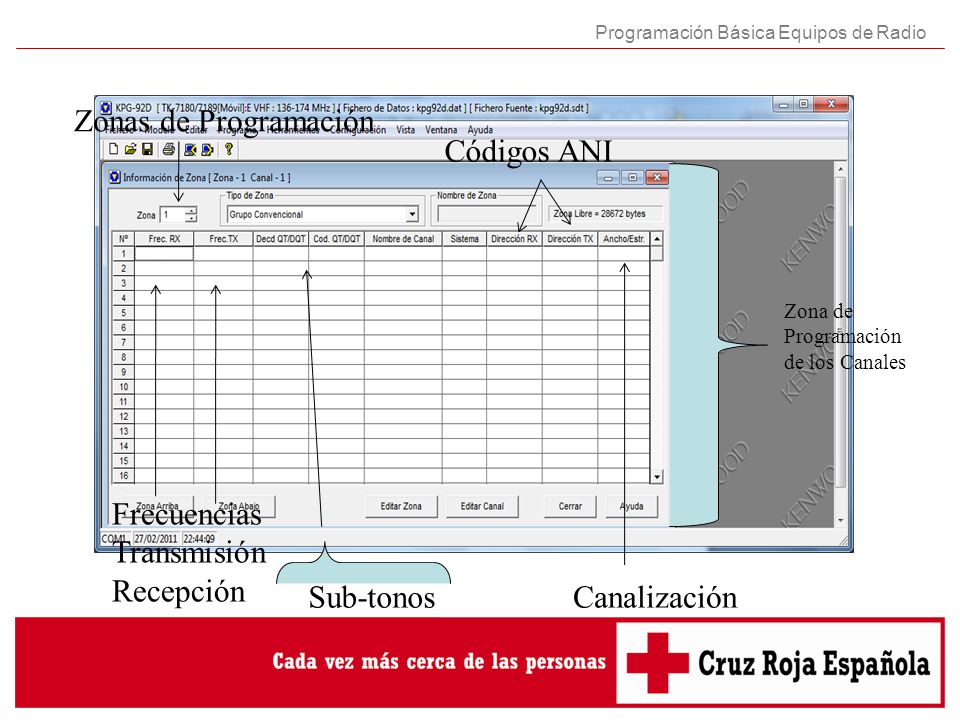

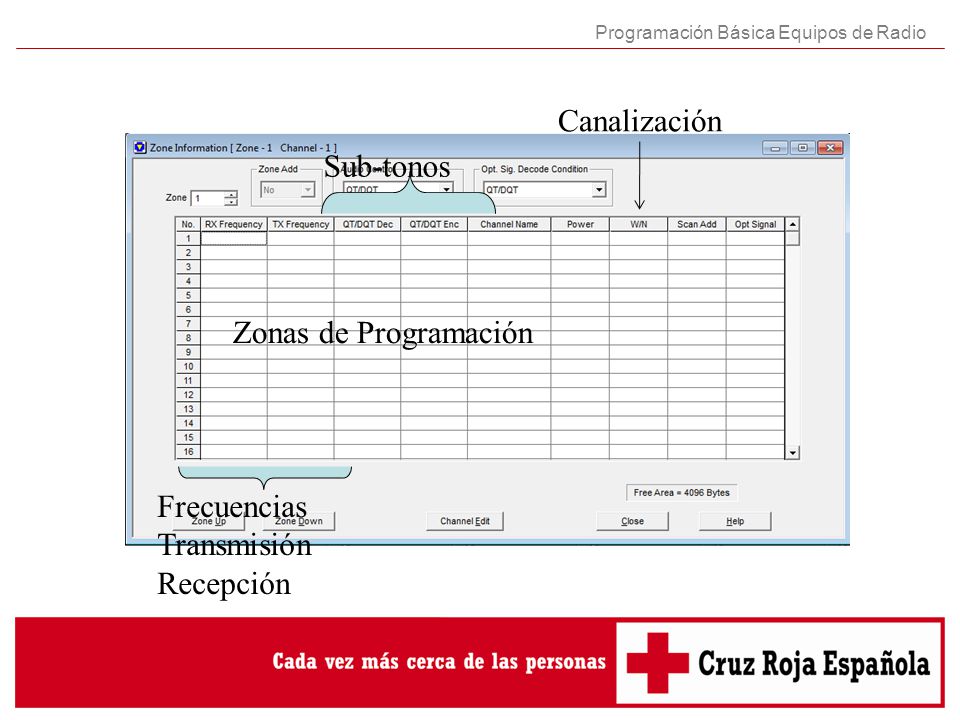

9 Frecuencias Transmisión Recepción Sub-tonos Canalización
Programación Básica Equipos de Radio Zonas de Programación Códigos ANI Zona de Programación de los Canales Frecuencias Transmisión Recepción Sub-tonos Canalización

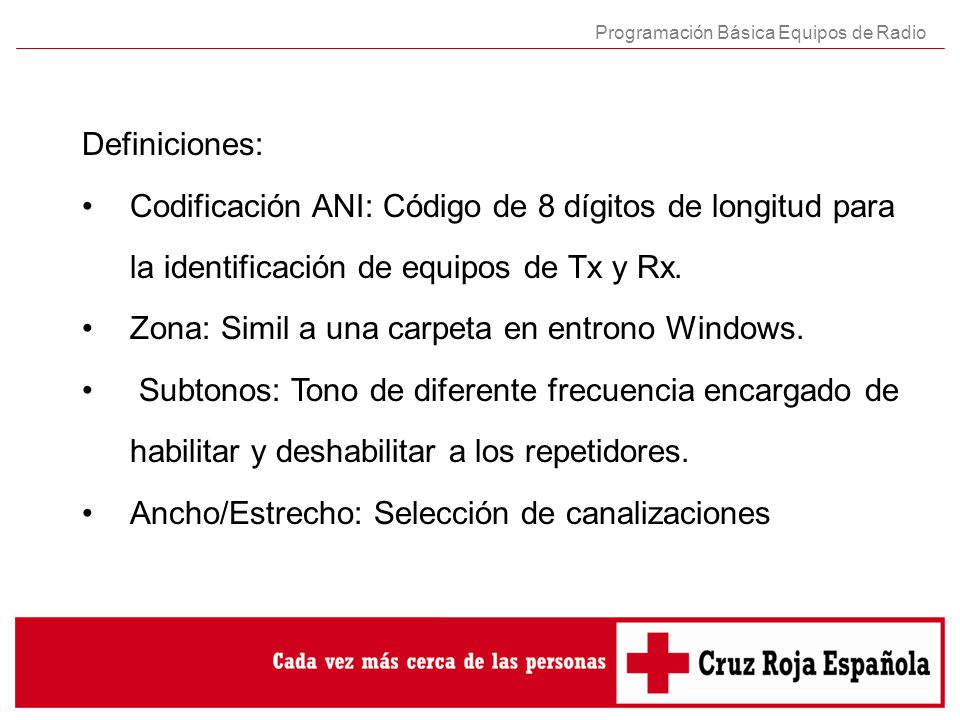

10 Zona: Simil a una carpeta en entrono Windows.
Programación Básica Equipos de Radio Definiciones: Codificación ANI: Código de 8 dígitos de longitud para la identificación de equipos de Tx y Rx. Zona: Simil a una carpeta en entrono Windows. Subtonos: Tono de diferente frecuencia encargado de habilitar y deshabilitar a los repetidores. Ancho/Estrecho: Selección de canalizaciones

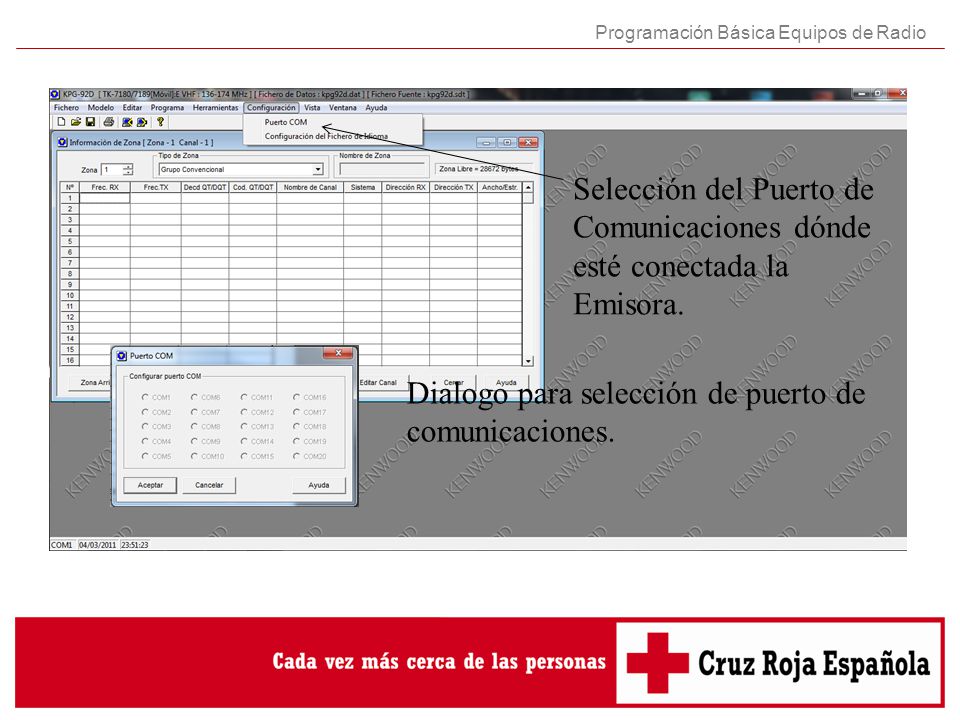

11 Dialogo para selección de puerto de comunicaciones.
Programación Básica Equipos de Radio Selección del Puerto de Comunicaciones dónde esté conectada la Emisora. Dialogo para selección de puerto de comunicaciones.

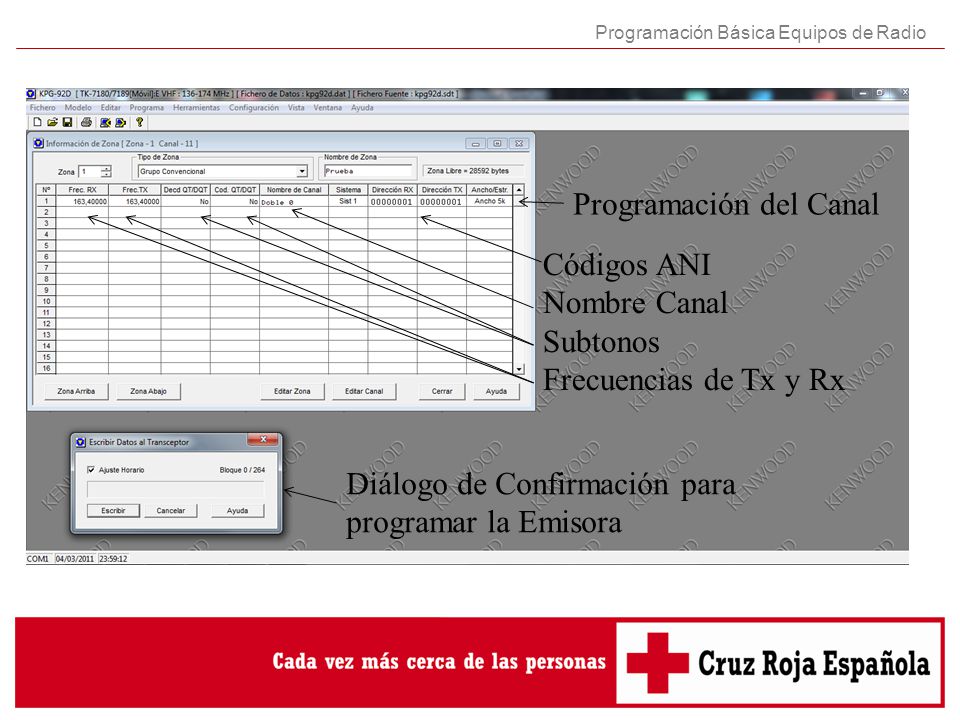

12 Programación del Canal
Programación Básica Equipos de Radio Programación del Canal Códigos ANI Nombre Canal Subtonos Frecuencias de Tx y Rx Diálogo de Confirmación para programar la Emisora

13 Programación Básica Equipos de Radio

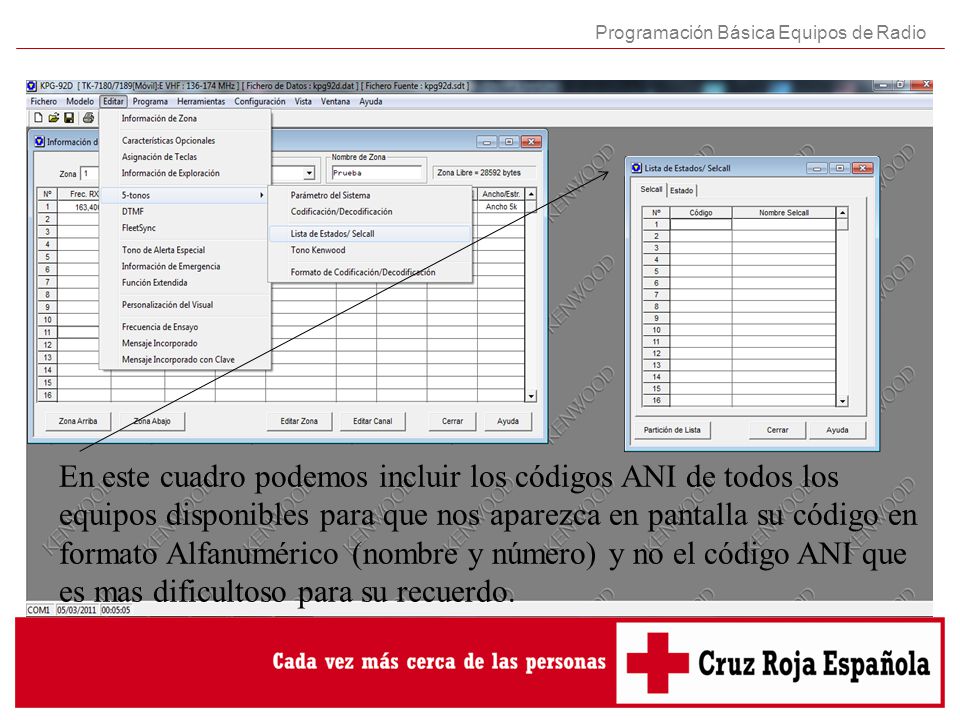

En este cuadro podemos incluir los códigos ANI de todos los equipos disponibles para que nos aparezca en pantalla su código en formato Alfanumérico (nombre y número) y no el código ANI que es mas dificultoso para su recuerdo.

14 Programación Básica Equipos de Radio
Kenwood TK 7160.

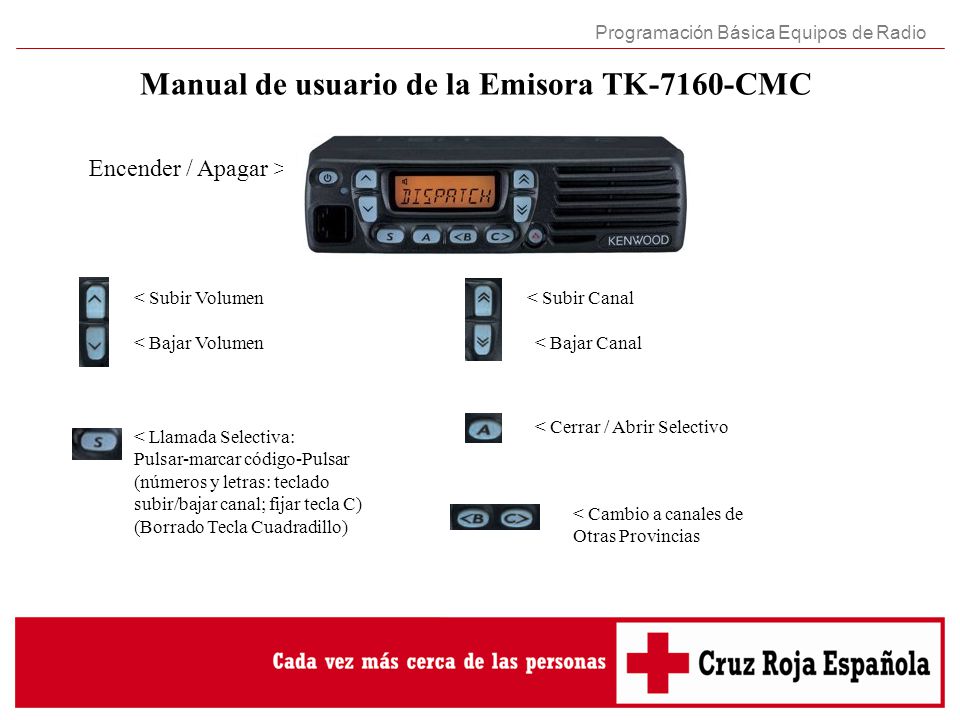

15 Manual de usuario de la Emisora TK-7160-CMC
Programación Básica Equipos de Radio Manual de usuario de la Emisora TK-7160-CMC Encender / Apagar > < Subir Volumen < Subir Canal < Bajar Volumen < Bajar Canal < Cerrar / Abrir Selectivo < Llamada Selectiva: Pulsar-marcar código-Pulsar (números y letras: teclado subir/bajar canal; fijar tecla C) (Borrado Tecla Cuadradillo) < Cambio a canales de Otras Provincias

16 Programación KPG.99D . Espacio para imagen
Programación Básica Equipos de Radio Programación KPG.99D . Espacio para imagen

17 Escribir Leer Abrir Selección Puerto Comunicaciones
Programación Básica Equipos de Radio Selección Puerto Comunicaciones Escribir Leer Nuevo Abrir Puerto Comunicaciones

18 Frecuencias Transmisión Recepción
Programación Básica Equipos de Radio Canalización Sub-tonos Zonas de Programación Frecuencias Transmisión Recepción

19 Dialogo para selección de puerto de comunicaciones.
Programación Básica Equipos de Radio Selección del Puerto de Comunicaciones dónde esté conectada la Emisora. Dialogo para selección de puerto de comunicaciones.

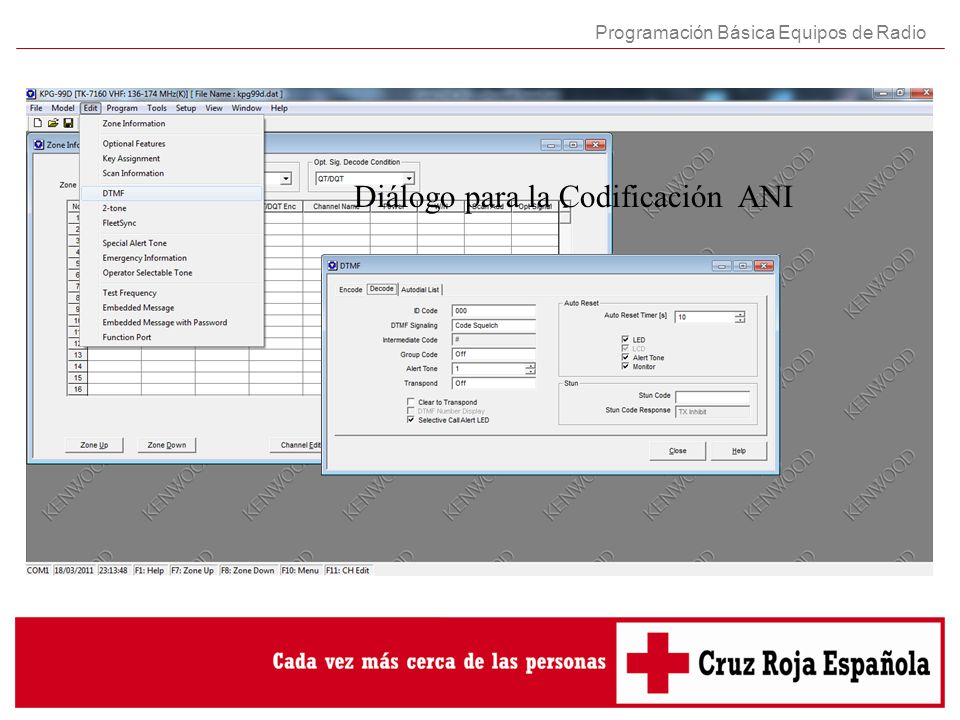

20 Diálogo para la Codificación ANI
Programación Básica Equipos de Radio Diálogo para la Codificación ANI

21 Programación Básica Equipos de Radio

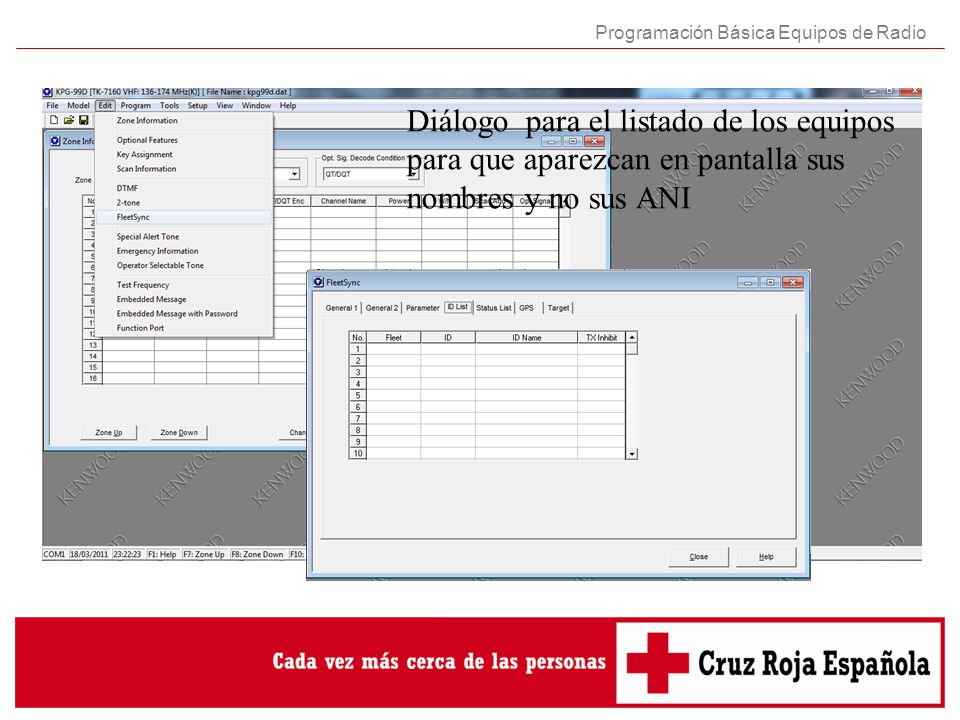

Diálogo para el listado de los equipos para que aparezcan en pantalla sus nombres y no sus ANI

22 Programación Básica Equipos de Radio
Kenwood TK 2160.

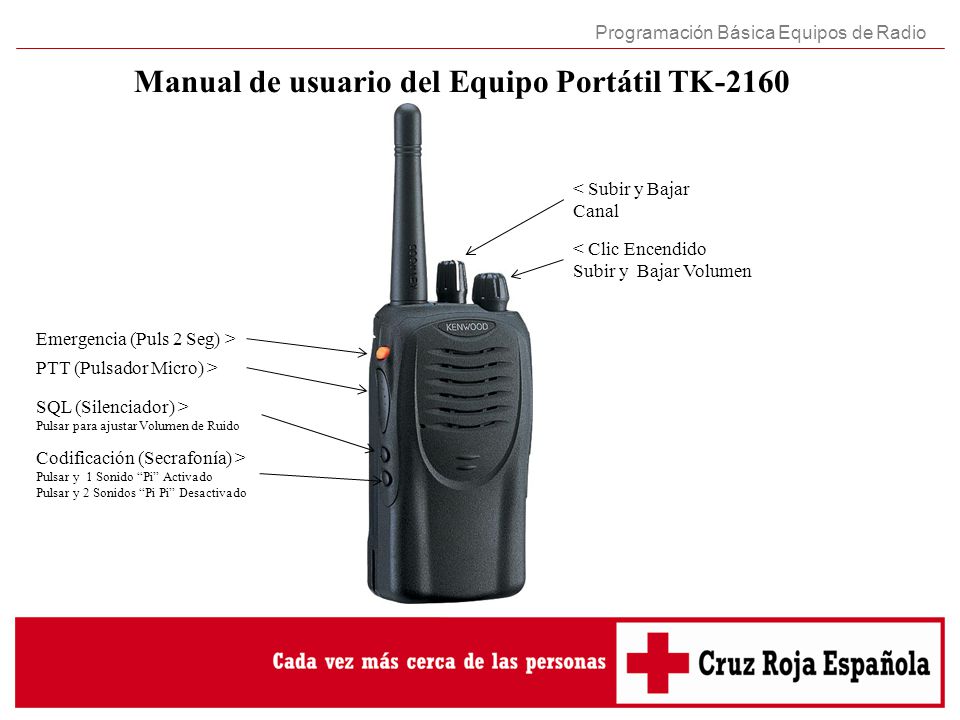

23 Manual de usuario del Equipo Portátil TK-2160
Programación Básica Equipos de Radio Manual de usuario del Equipo Portátil TK-2160 < Subir y Bajar Canal < Clic Encendido Subir y Bajar Volumen Emergencia (Puls 2 Seg) > PTT (Pulsador Micro) > SQL (Silenciador) > Pulsar para ajustar Volumen de Ruido Codificación (Secrafonía) > Pulsar y 1 Sonido “Pi” Activado Pulsar y 2 Sonidos “Pi Pi” Desactivado

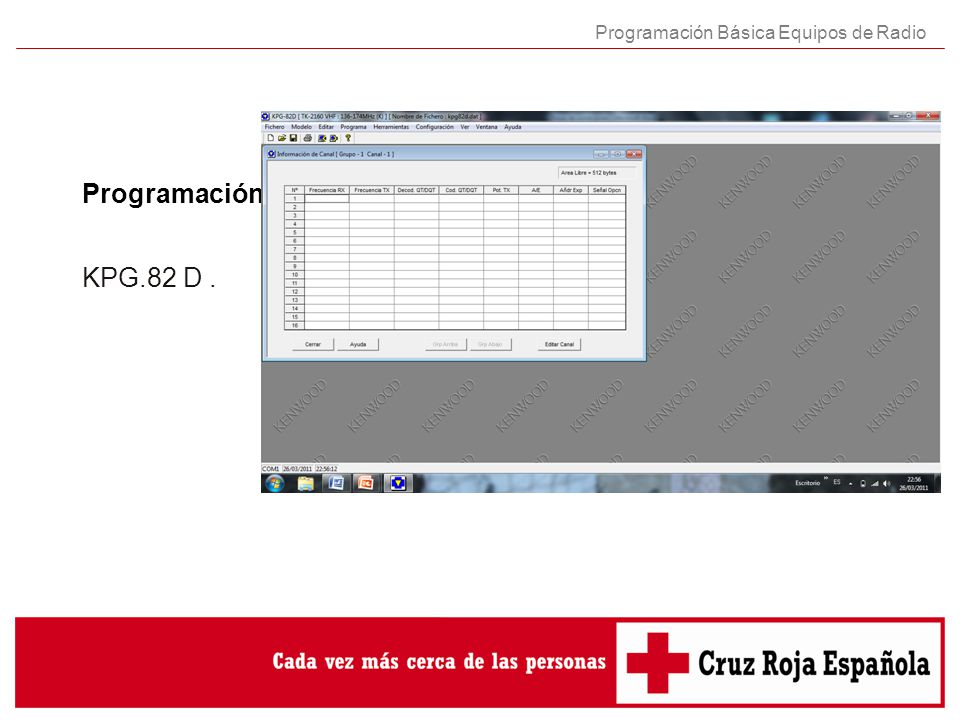

24 Programación KPG.82 D . Espacio para imagen
Programación Básica Equipos de Radio Programación KPG.82 D . Espacio para imagen

25 Selección de nivel de potencia de emisión
Programación Básica Equipos de Radio Selección Puerto Comunicaciones Escribir Leer Selección de nivel de potencia de emisión Zonas de Programación

26 Programación Básica Equipos de Radio

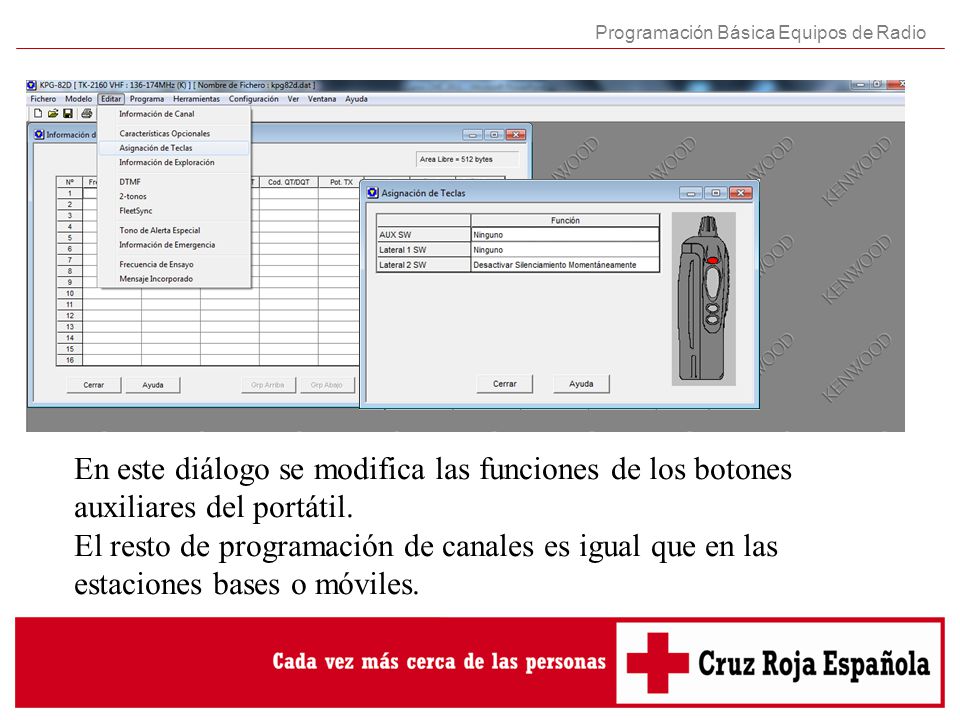

En este diálogo se modifica las funciones de los botones auxiliares del portátil. El resto de programación de canales es igual que en las estaciones bases o móviles.

27 Programación Básica Equipos de Radio
Kenwood NX 700.

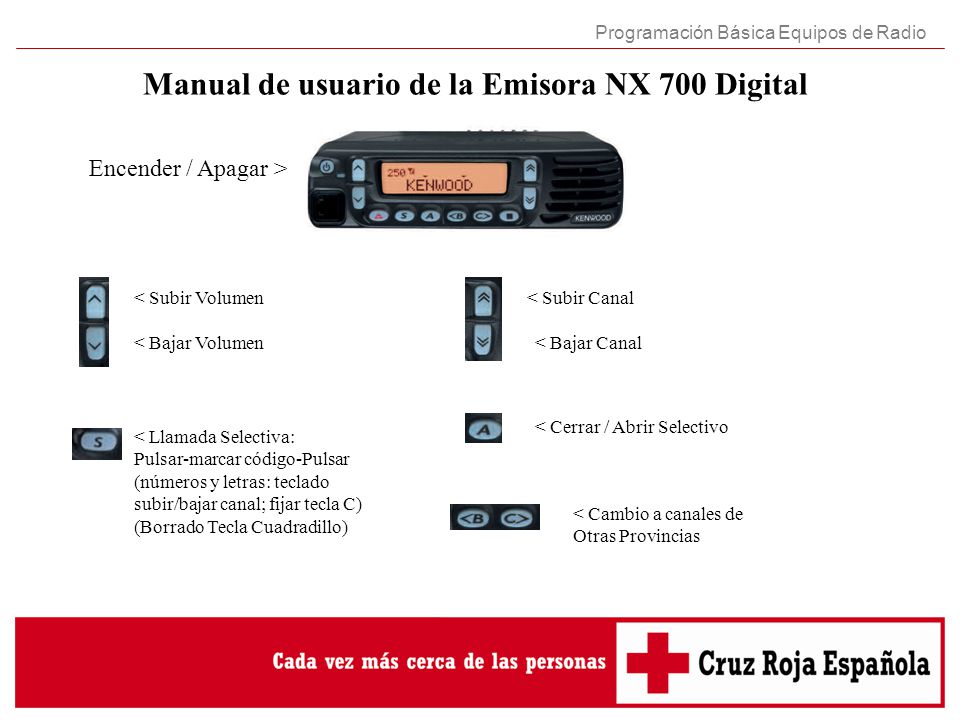

28 Manual de usuario de la Emisora NX 700 Digital
Programación Básica Equipos de Radio Manual de usuario de la Emisora NX 700 Digital Encender / Apagar > < Subir Volumen < Subir Canal < Bajar Volumen < Bajar Canal < Cerrar / Abrir Selectivo < Llamada Selectiva: Pulsar-marcar código-Pulsar (números y letras: teclado subir/bajar canal; fijar tecla C) (Borrado Tecla Cuadradillo) < Cambio a canales de Otras Provincias

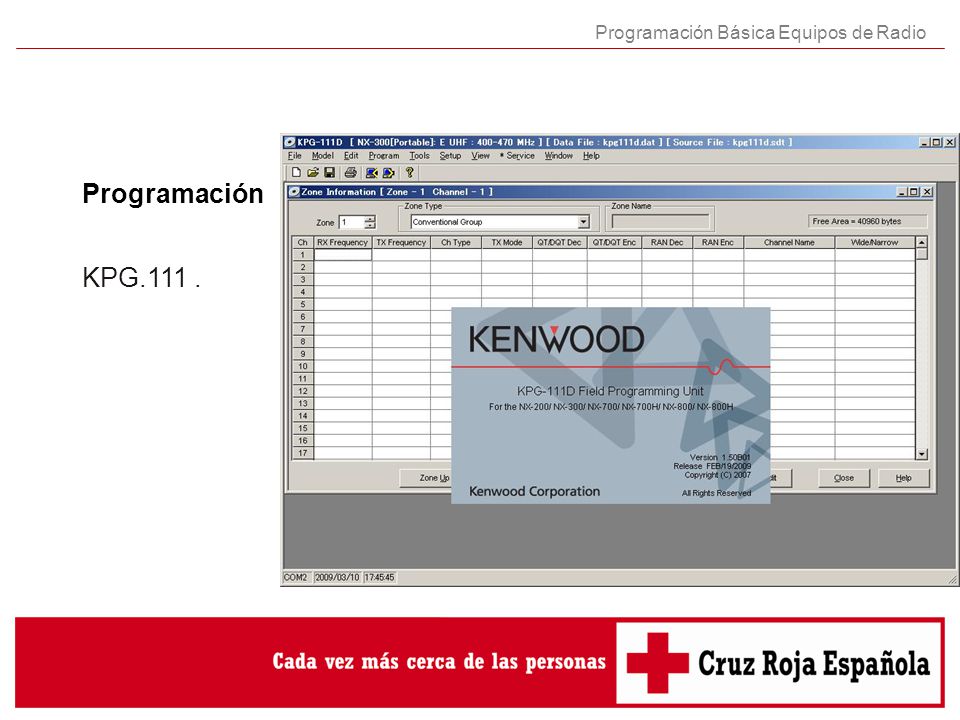

29 Programación Básica Equipos de Radio
KPG.111 .

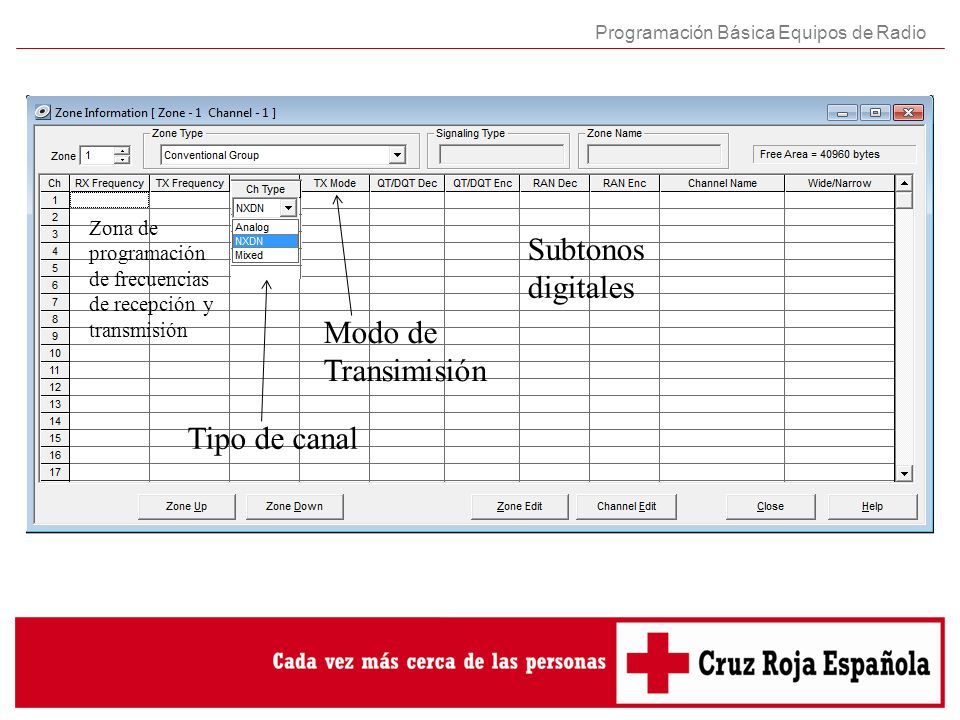

30 Subtonos digitales Modo de Transimisión Tipo de canal
Programación Básica Equipos de Radio Zona de programación de frecuencias de recepción y transmisión Subtonos digitales Modo de Transimisión Tipo de canal

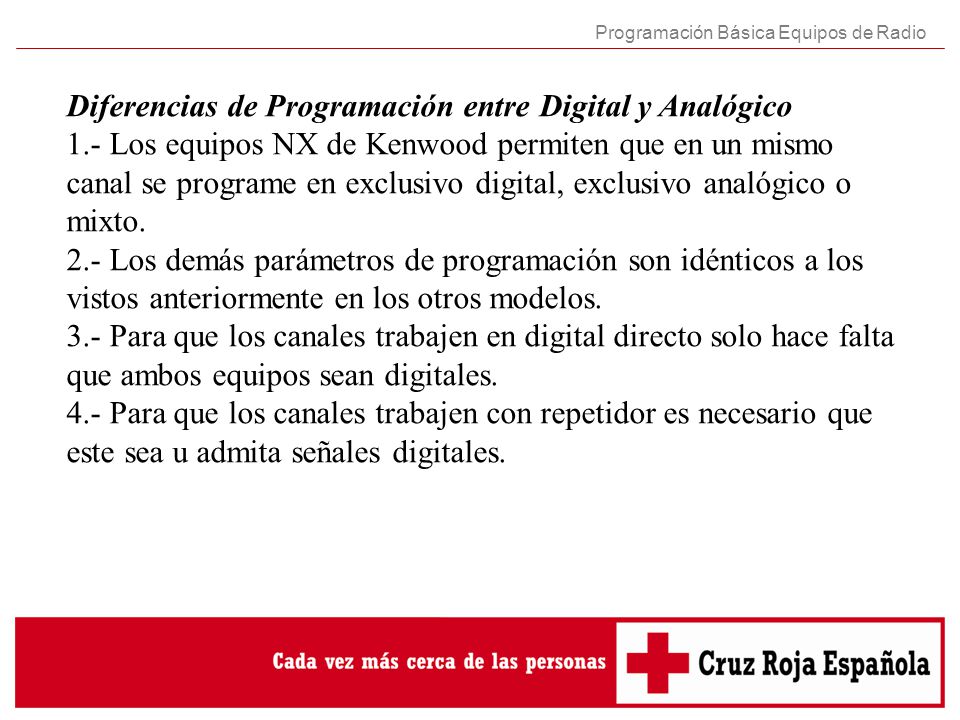

31 Diferencias de Programación entre Digital y Analógico
Programación Básica Equipos de Radio Diferencias de Programación entre Digital y Analógico 1.- Los equipos NX de Kenwood permiten que en un mismo canal se programe en exclusivo digital, exclusivo analógico o mixto. 2.- Los demás parámetros de programación son idénticos a los vistos anteriormente en los otros modelos. 3.- Para que los canales trabajen en digital directo solo hace falta que ambos equipos sean digitales. 4.- Para que los canales trabajen con repetidor es necesario que este sea u admita señales digitales.

32 Programación Básica Equipos de Radio
Motorola GM 340.

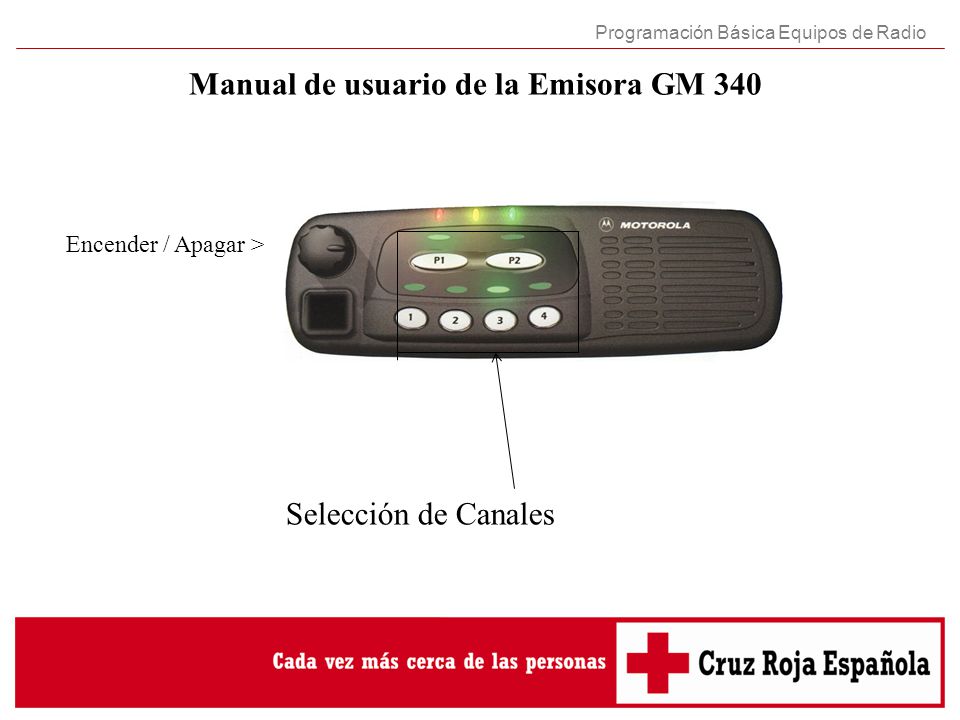

33 Manual de usuario de la Emisora GM 340
Programación Básica Equipos de Radio Manual de usuario de la Emisora GM 340 Encender / Apagar > Selección de Canales

34 Programación Básica Equipos de Radio
D EN.

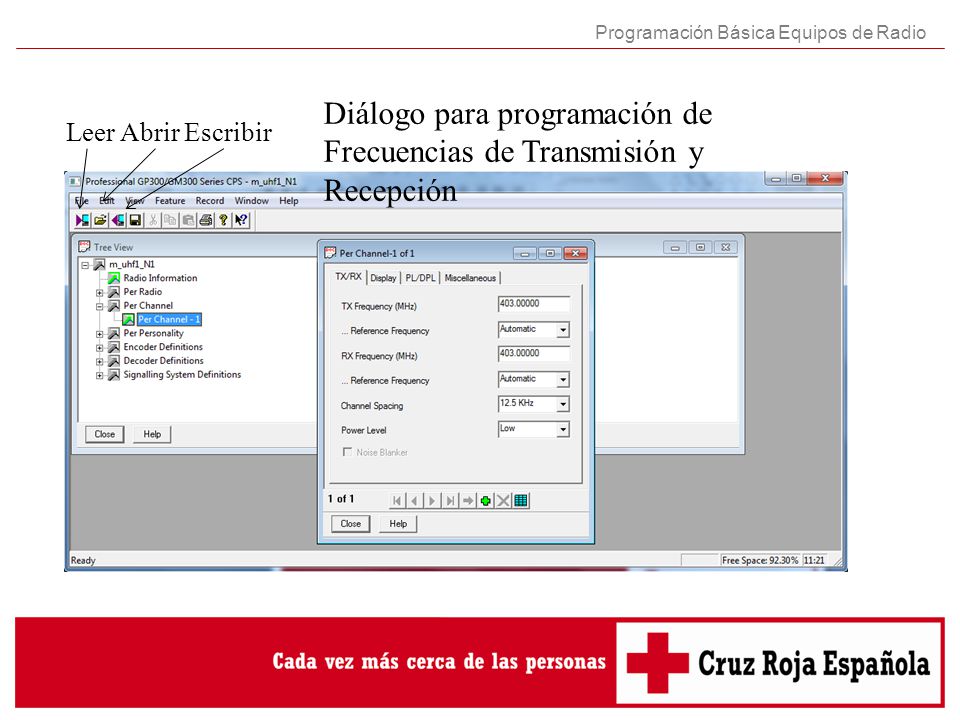

35 Diálogo para programación de Frecuencias de Transmisión y Recepción
Programación Básica Equipos de Radio Diálogo para programación de Frecuencias de Transmisión y Recepción Leer Abrir Escribir

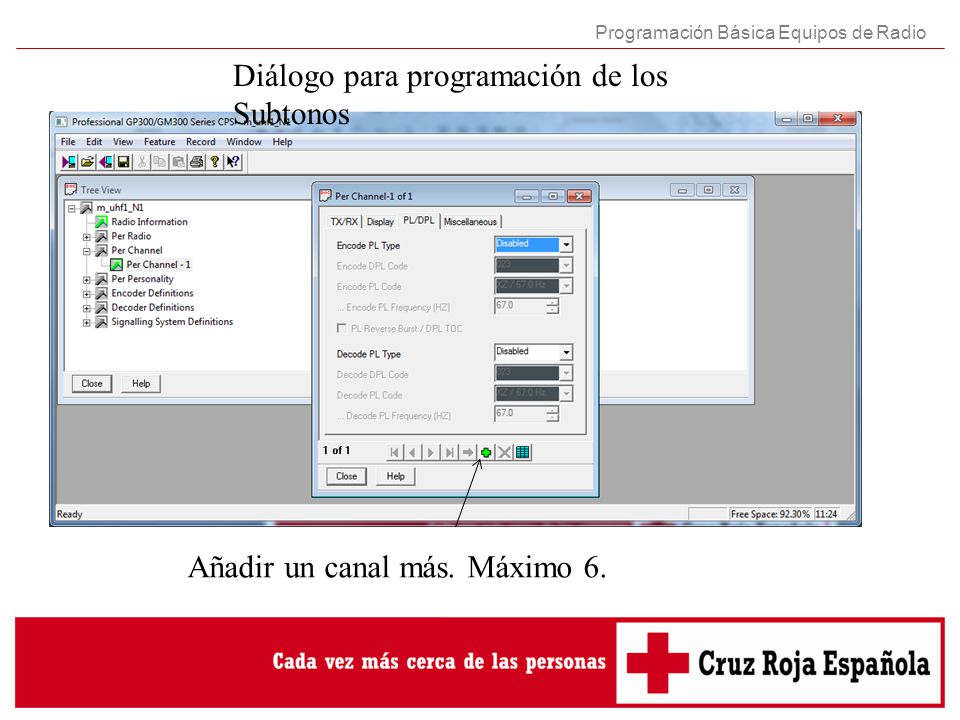

36 Diálogo para programación de los Subtonos
Programación Básica Equipos de Radio Diálogo para programación de los Subtonos Añadir un canal más. Máximo 6.
