1 Introducción a CompoNet

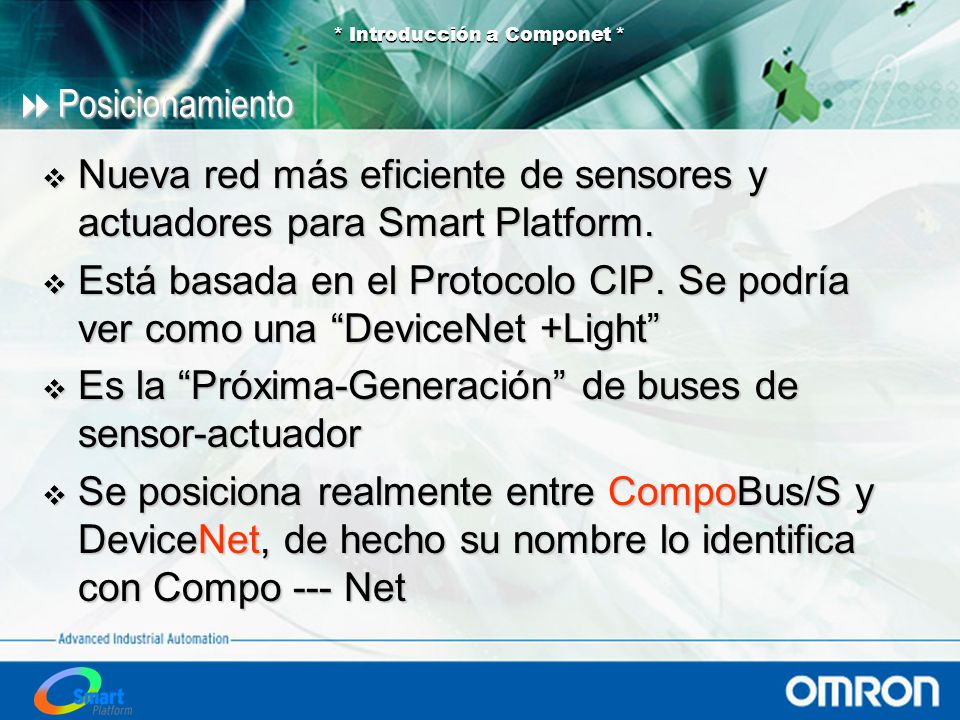

2 Nueva red más eficiente de sensores y actuadores para Smart Platform.
Posicionamiento Nueva red más eficiente de sensores y actuadores para Smart Platform. Está basada en el Protocolo CIP. Se podría ver como una “DeviceNet +Light” Es la “Próxima-Generación” de buses de sensor-actuador Se posiciona realmente entre CompoBus/S y DeviceNet, de hecho su nombre lo identifica con Compo --- Net

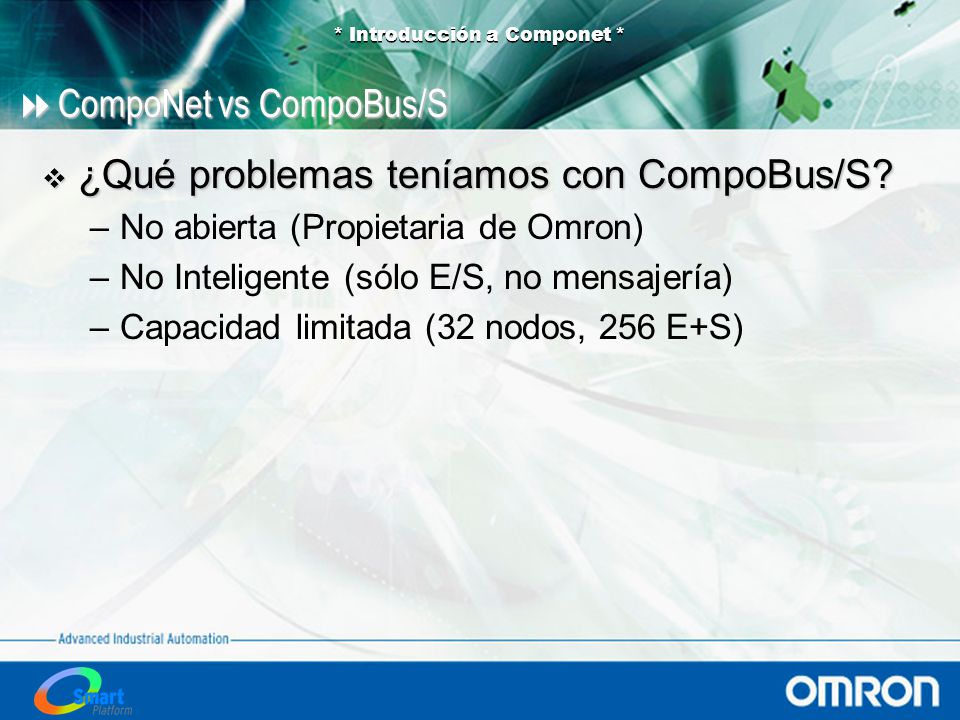

3 CompoNet vs CompoBus/S
¿Qué problemas teníamos con CompoBus/S? No abierta (Propietaria de Omron) No Inteligente (sólo E/S, no mensajería) Capacidad limitada (32 nodos, 256 E+S)

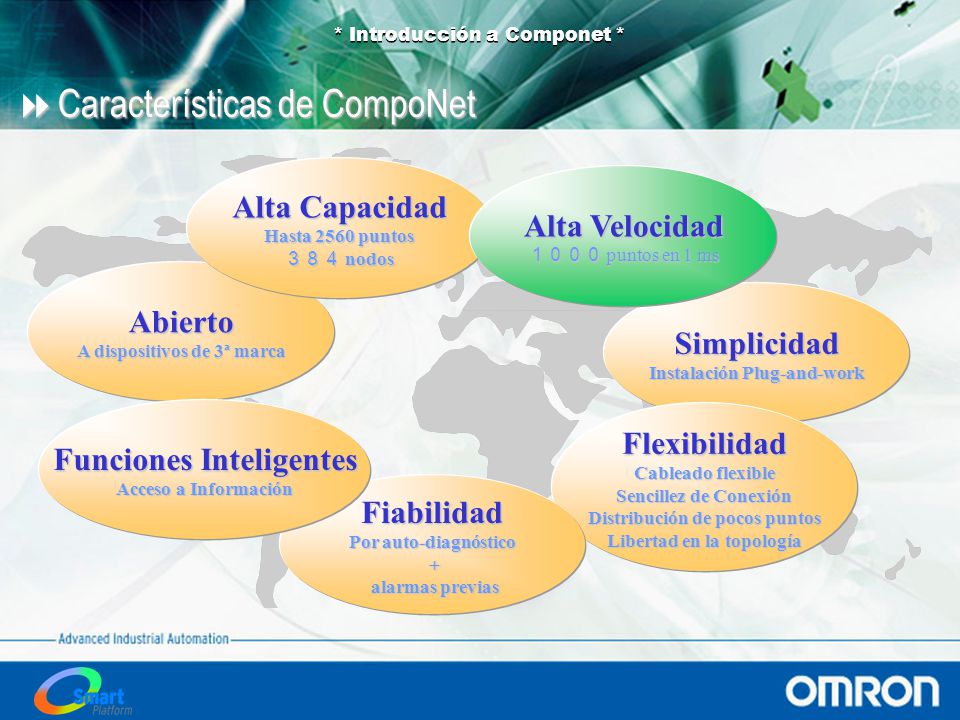

4 Características de CompoNet
Alta Capacidad Hasta 2560 puntos ３８４ nodos Alta Velocidad １０００ puntos en 1 ms Abierto A dispositivos de 3ª marca Simplicidad Instalación Plug-and-work Funciones Inteligentes Acceso a Información Flexibilidad Cableado flexible Sencillez de Conexión Distribución de pocos puntos Libertad en la topología Fiabilidad Por auto-diagnóstico + alarmas previas

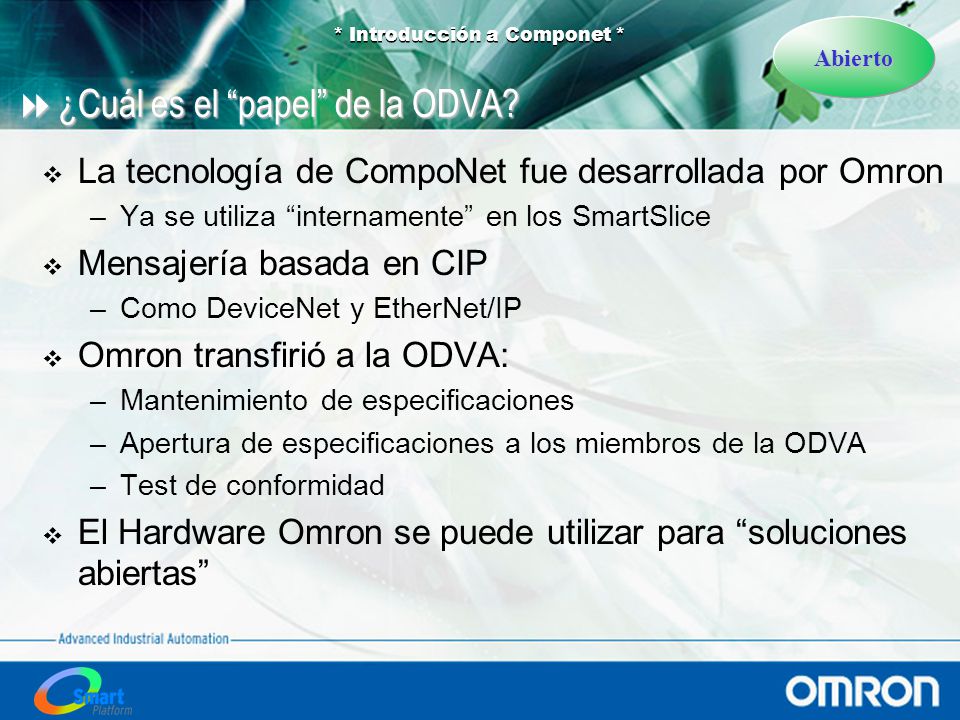

5 ¿Cuál es el “papel” de la ODVA?
Abierto ¿Cuál es el “papel” de la ODVA? La tecnología de CompoNet fue desarrollada por Omron Ya se utiliza “internamente” en los SmartSlice Mensajería basada en CIP Como DeviceNet y EtherNet/IP Omron transfirió a la ODVA: Mantenimiento de especificaciones Apertura de especificaciones a los miembros de la ODVA Test de conformidad El Hardware Omron se puede utilizar para “soluciones abiertas”

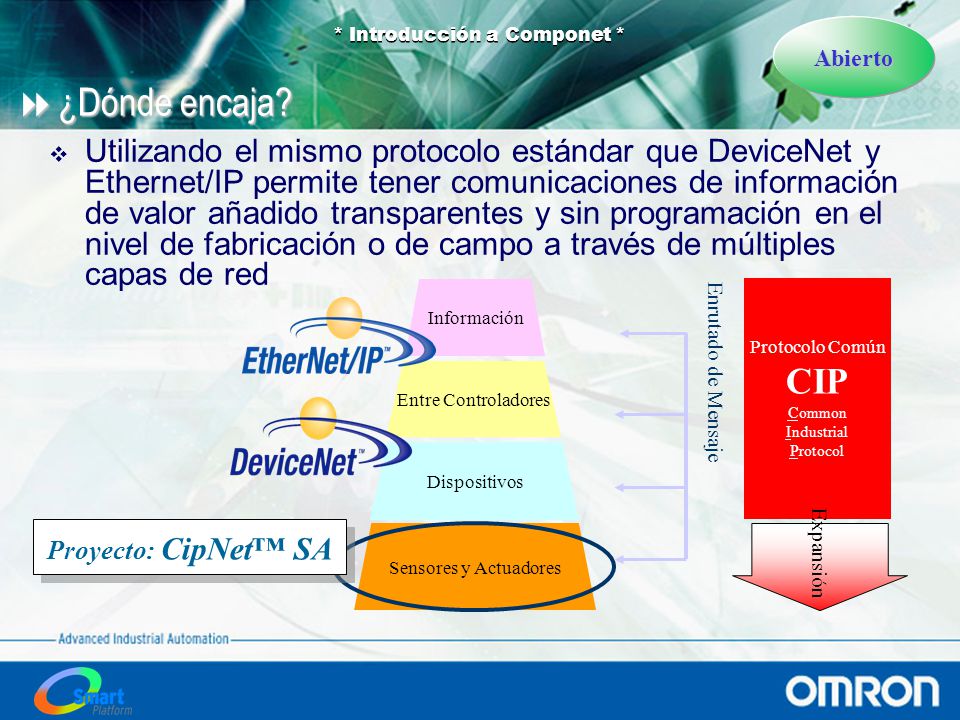

6 Abierto ¿Dónde encaja? Utilizando el mismo protocolo estándar que DeviceNet y Ethernet/IP permite tener comunicaciones de información de valor añadido transparentes y sin programación en el nivel de fabricación o de campo a través de múltiples capas de red Información Enrutado de Mensaje Protocolo Común CIP Common Industrial Protocol Entre Controladores Dispositivos Proyecto: CipNet™ SA Sensores y Actuadores Expansión

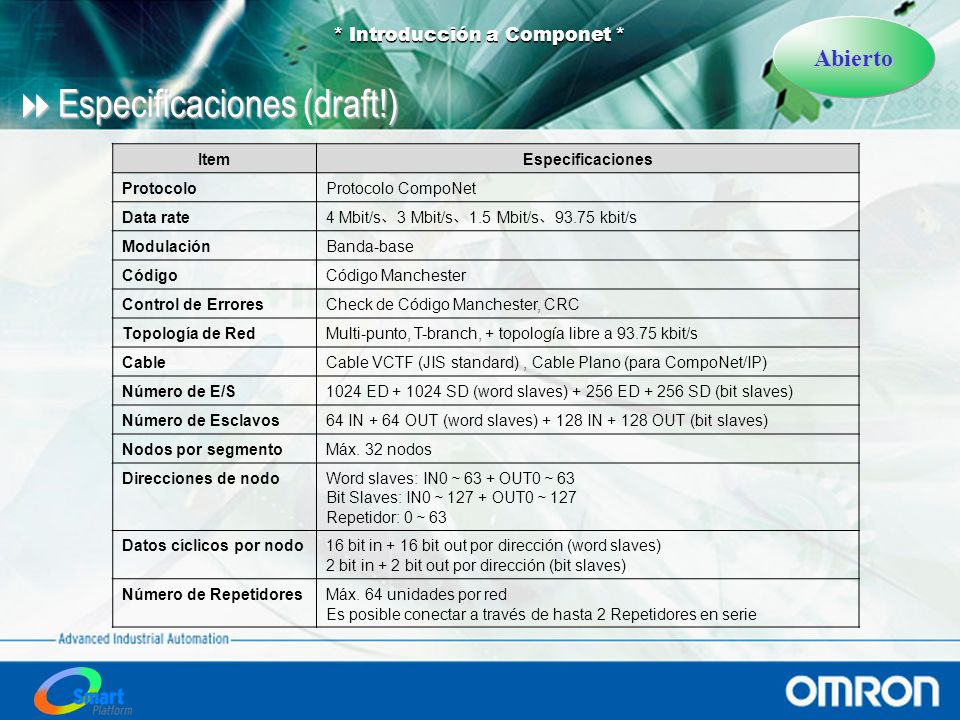

7 Especificaciones (draft!)
Abierto Especificaciones (draft!) Item Especificaciones Protocolo Protocolo CompoNet Data rate 4 Mbit/s、3 Mbit/s、1.5 Mbit/s、93.75 kbit/s Modulación Banda-base Código Código Manchester Control de Errores Check de Código Manchester, CRC Topología de Red Multi-punto, T-branch, + topología libre a kbit/s Cable Cable VCTF (JIS standard) , Cable Plano (para CompoNet/IP) Número de E/S 1024 ED SD (word slaves) ED SD (bit slaves) Número de Esclavos 64 IN + 64 OUT (word slaves) IN OUT (bit slaves) Nodos por segmento Máx. 32 nodos Direcciones de nodo Word slaves: IN0～63 + OUT0～63 Bit Slaves: IN0～127 + OUT0～127 Repetidor: 0～63 Datos cíclicos por nodo 16 bit in + 16 bit out por dirección (word slaves) 2 bit in + 2 bit out por dirección (bit slaves) Número de Repetidores Máx. 64 unidades por red Es posible conectar a través de hasta 2 Repetidores en serie

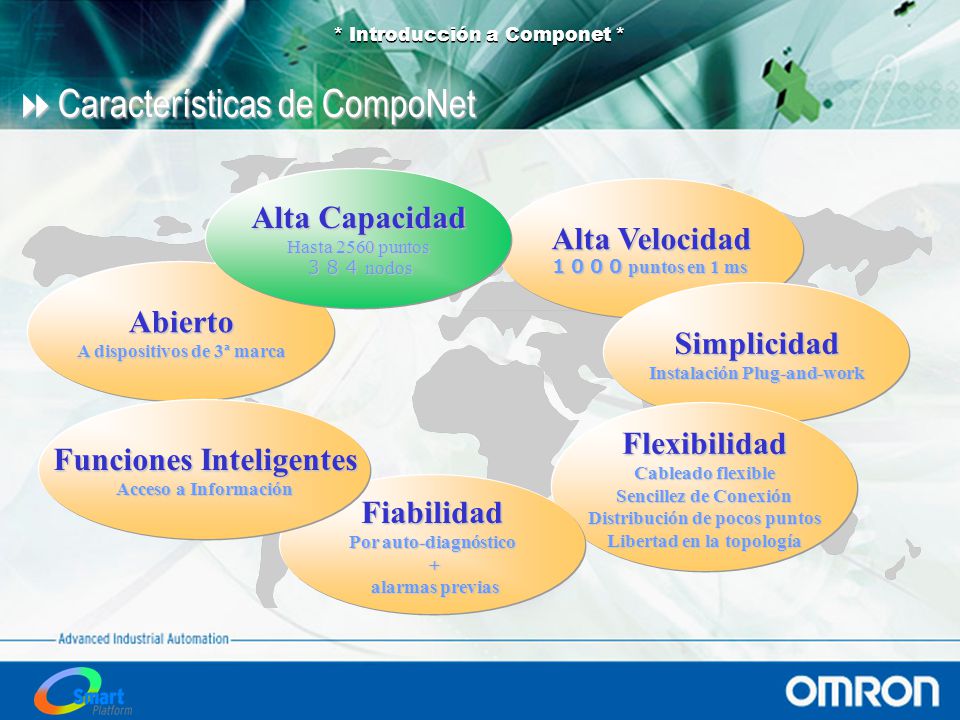

8 Características de CompoNet
Alta Capacidad Hasta 2560 puntos ３８４ nodos Alta Velocidad １０００ puntos en 1 ms Abierto A dispositivos de 3ª marca Simplicidad Instalación Plug-and-work Funciones Inteligentes Acceso a Información Flexibilidad Cableado flexible Sencillez de Conexión Distribución de pocos puntos Libertad en la topología Fiabilidad Por auto-diagnóstico + alarmas previas

9 CompoNet tiene 2 tipos de esclavo:
Alta Capacidad Capacidad del Sistema CompoNet tiene 2 tipos de esclavo: Esclavos de “Word”, hasta 64 direcciones Esclavos de “2-Bit”, hasta 128 direcciones Un esclavo de entradas y un esclavo de salidas pueden tener la misma dirección

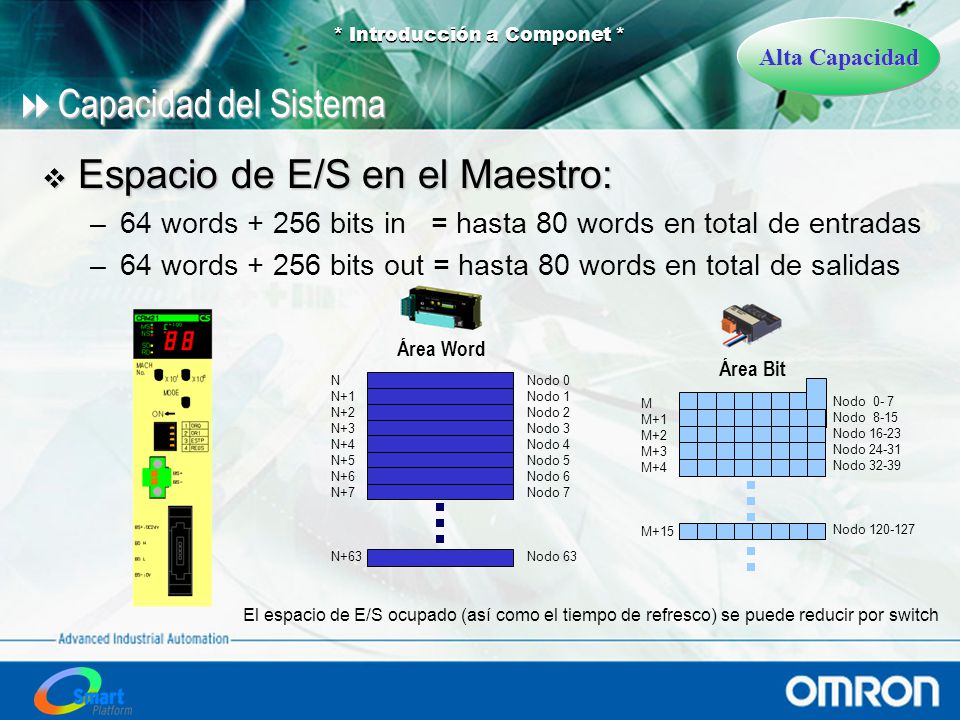

10 Espacio de E/S en el Maestro:
Alta Capacidad Capacidad del Sistema Espacio de E/S en el Maestro: 64 words bits in = hasta 80 words en total de entradas 64 words bits out = hasta 80 words en total de salidas N N+1 N+2 N+3 N+4 N+5 N+6 N+7 N+63 Área Word Nodo 0 Nodo 1 Nodo 2 Nodo 3 Nodo 4 Nodo 5 Nodo 6 Nodo 7 Nodo 63 Área Bit M M+1 M+2 M+3 M+4 M+15 Nodo 0- 7 Nodo 8-15 Nodo 16-23 Nodo 24-31 Nodo 32-39 Nodo El espacio de E/S ocupado (así como el tiempo de refresco) se puede reducir por switch

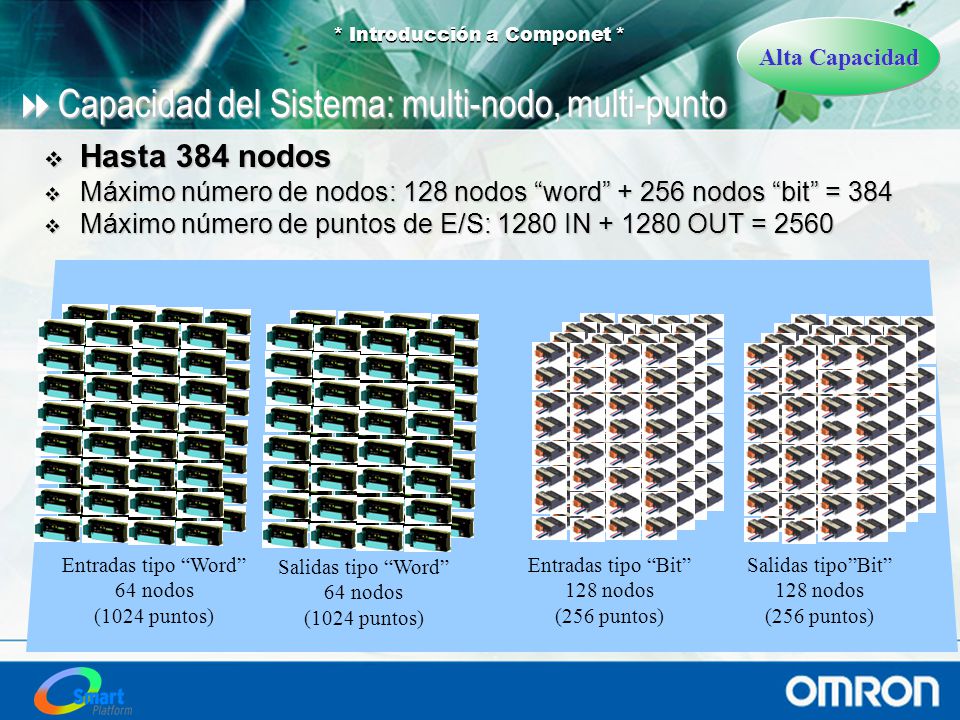

11 Capacidad del Sistema: multi-nodo, multi-punto
Alta Capacidad Capacidad del Sistema: multi-nodo, multi-punto Hasta 384 nodos Máximo número de nodos: 128 nodos “word” nodos “bit” = 384 Máximo número de puntos de E/S: 1280 IN OUT = 2560 Salidas tipo “Word” 64 nodos (1024 puntos) Entradas tipo “Word” Entradas tipo “Bit” 128 nodos (256 puntos) Salidas tipo”Bit”

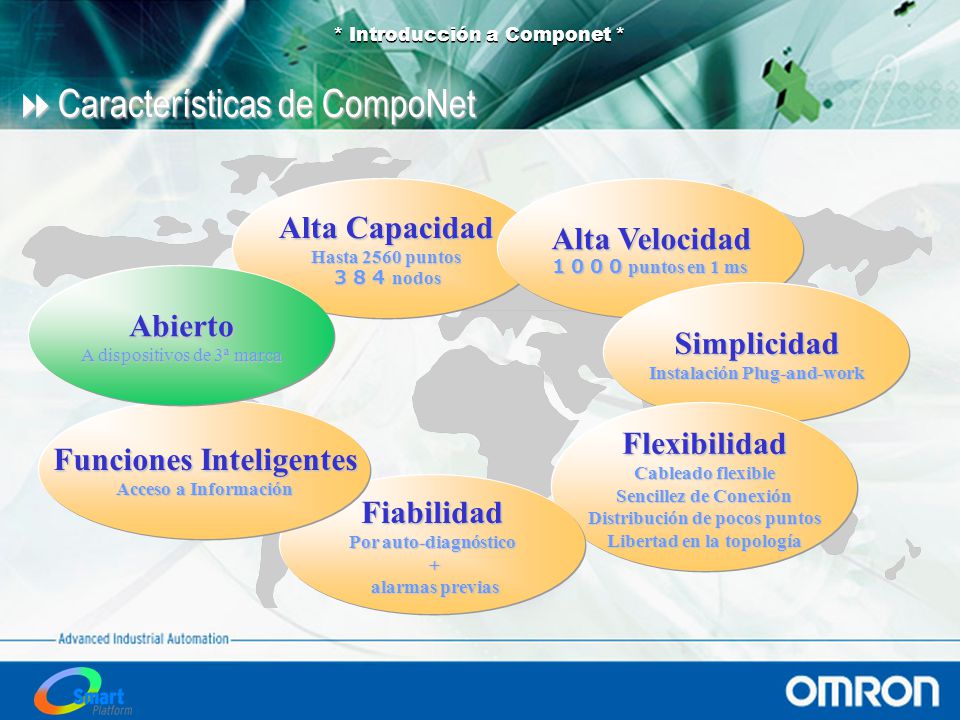

12 Características de CompoNet
Alta Capacidad Hasta 2560 puntos ３８４ nodos Alta Velocidad １０００ puntos en 1 ms Abierto A dispositivos de 3ª marca Simplicidad Instalación Plug-and-work Funciones Inteligentes Acceso a Información Flexibilidad Cableado flexible Sencillez de Conexión Distribución de pocos puntos Libertad en la topología Fiabilidad Por auto-diagnóstico + alarmas previas

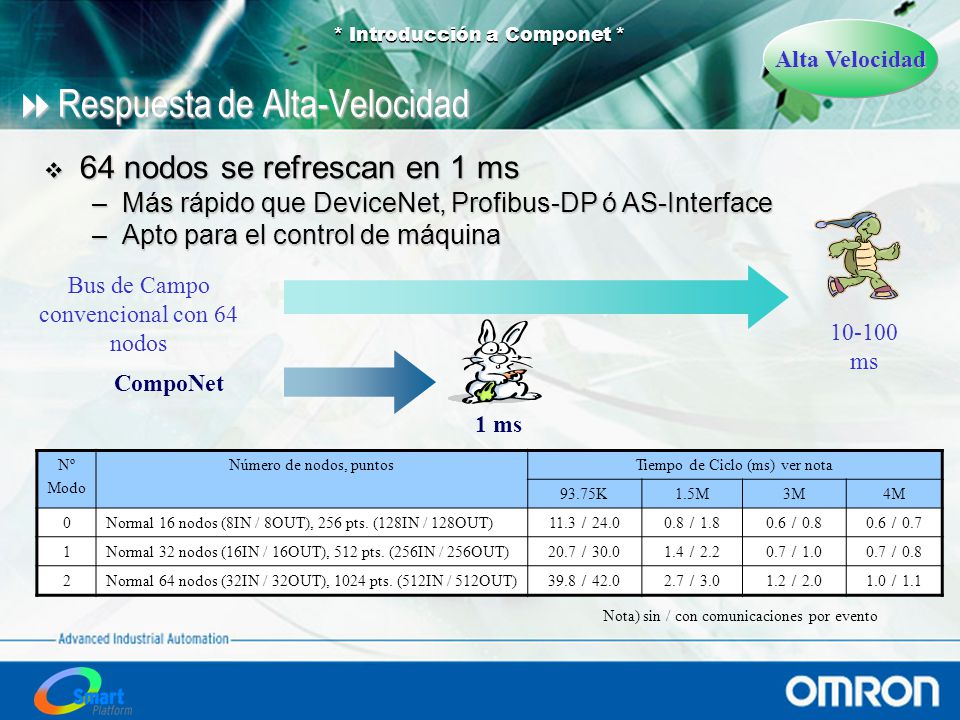

13 Respuesta de Alta-Velocidad
64 nodos se refrescan en 1 ms Más rápido que DeviceNet, Profibus-DP ó AS-Interface Apto para el control de máquina ms Bus de Campo convencional con 64 nodos 1 ms CompoNet Nº Modo Número de nodos, puntos Tiempo de Ciclo (ms) ver nota 93.75K 1.5M 3M 4M Normal 16 nodos (8IN / 8OUT), 256 pts. (128IN / 128OUT) 11.3／24.0 0.8／1.8 0.6／0.8 0.6／0.7 1 Normal 32 nodos (16IN / 16OUT), 512 pts. (256IN / 256OUT) 20.7／30.0 1.4／2.2 0.7／1.0 0.7／0.8 2 Normal 64 nodos (32IN / 32OUT), 1024 pts. (512IN / 512OUT) 39.8／42.0 2.7／3.0 1.2／2.0 1.0／1.1 Nota) sin / con comunicaciones por evento

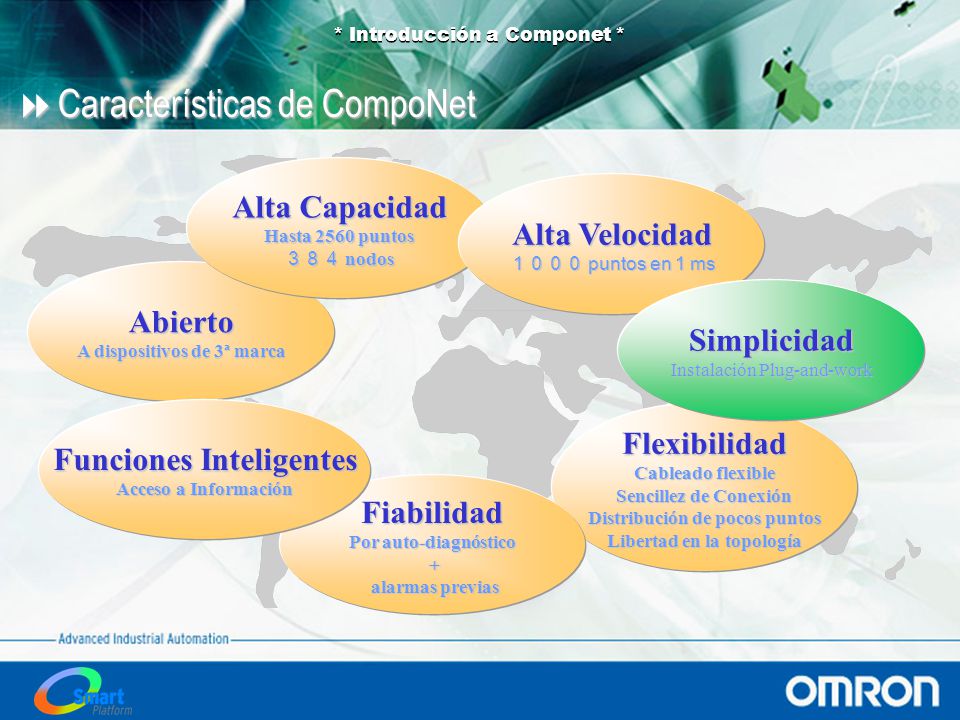

14 Características de CompoNet
Alta Capacidad Hasta 2560 puntos ３８４ nodos Alta Velocidad １０００ puntos en 1 ms Abierto A dispositivos de 3ª marca Simplicidad Instalación Plug-and-work Funciones Inteligentes Acceso a Información Flexibilidad Cableado flexible Sencillez de Conexión Distribución de pocos puntos Libertad en la topología Fiabilidad Por auto-diagnóstico + alarmas previas

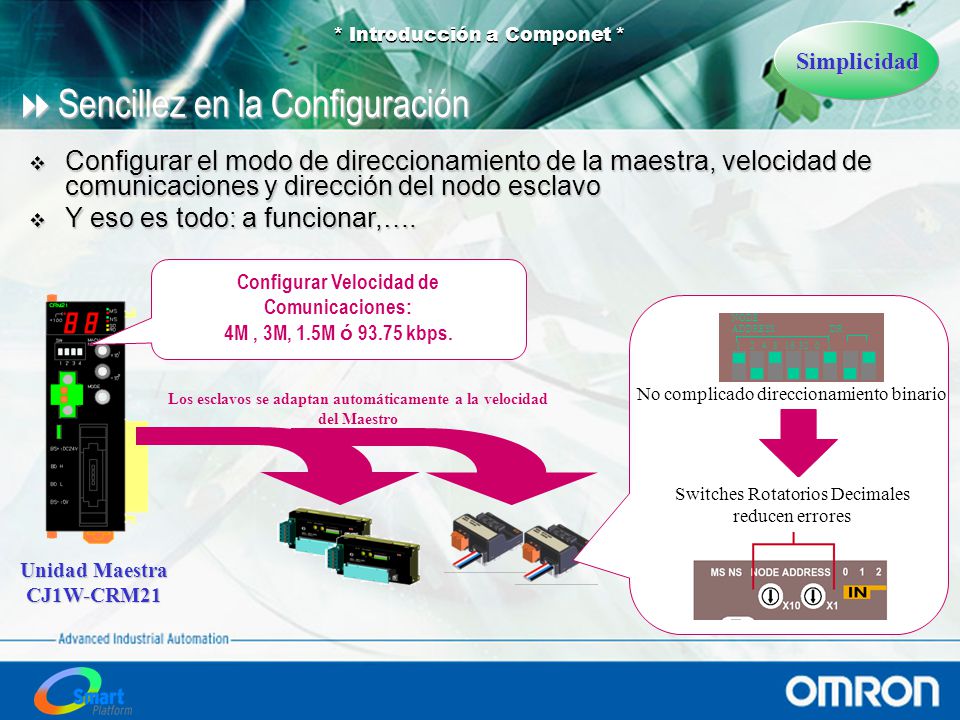

15 Sencillez en la Configuración
Simplicidad Sencillez en la Configuración Configurar el modo de direccionamiento de la maestra, velocidad de comunicaciones y dirección del nodo esclavo Y eso es todo: a funcionar,…. Configurar Velocidad de Comunicaciones: 4M , 3M, 1.5M ó kbps. ADDRESS DR NODE No complicado direccionamiento binario Los esclavos se adaptan automáticamente a la velocidad del Maestro Switches Rotatorios Decimales reducen errores Unidad Maestra CJ1W-CRM21

16 Características de CompoNet
Alta Capacidad Hasta 2560 puntos ３８４ nodos Alta Velocidad １０００ puntos en 1 ms Abierto A dispositivos de 3ª marca Simplicidad Instalación Plug-and-work Flexibilidad Cableado flexible Sencillez de Conexión Distribución de pocos puntos Libertad en la topología Funciones Inteligentes Acceso a Información Fiabilidad Por auto-diagnóstico + alarmas previas

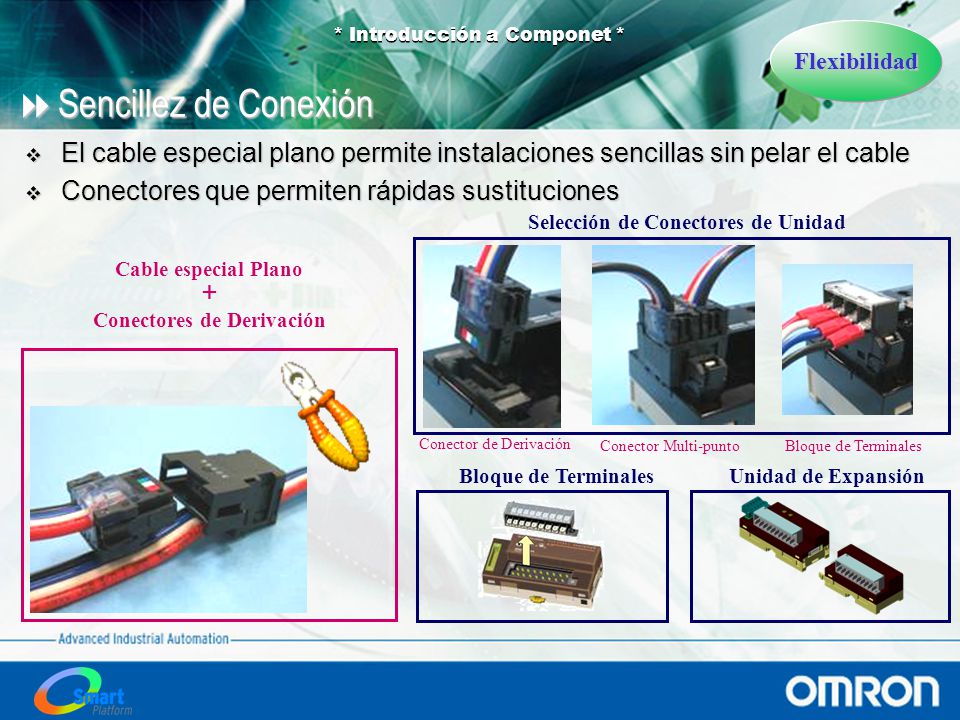

17 Selección de Conectores de Unidad
Flexibilidad Sencillez de Conexión El cable especial plano permite instalaciones sencillas sin pelar el cable Conectores que permiten rápidas sustituciones Selección de Conectores de Unidad Conector de Derivación Conector Multi-punto Bloque de Terminales Cable especial Plano ＋ Conectores de Derivación Bloque de Terminales Unidad de Expansión

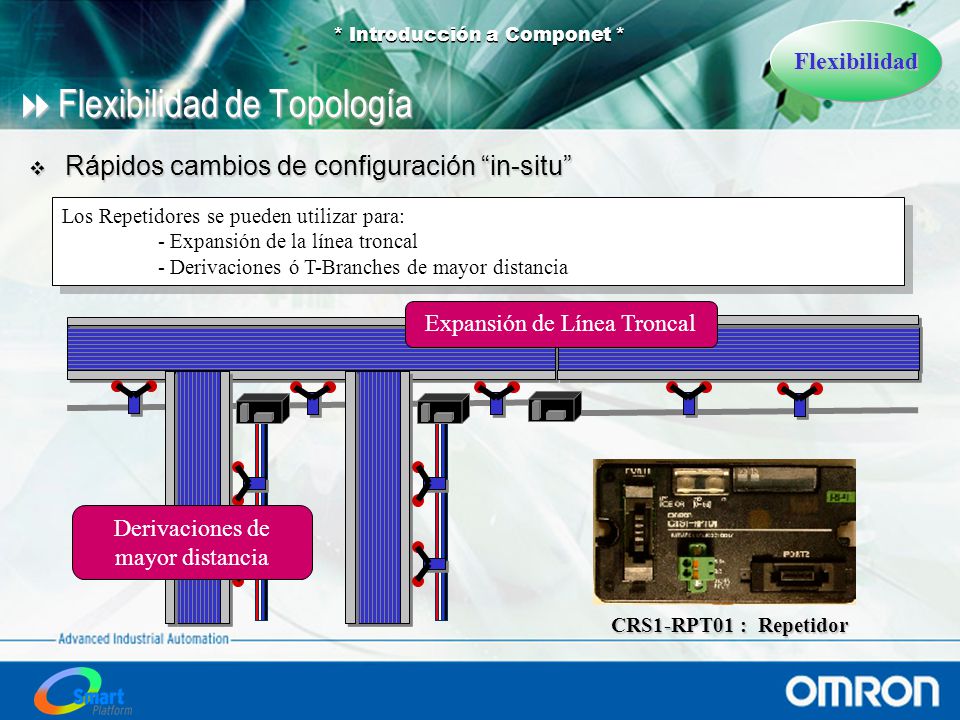

18 Flexibilidad de Topología
Rápidos cambios de configuración “in-situ” Los Repetidores se pueden utilizar para: - Expansión de la línea troncal - Derivaciones ó T-Branches de mayor distancia Expansión de Línea Troncal Derivaciones de mayor distancia CRS1-RPT01 : Repetidor

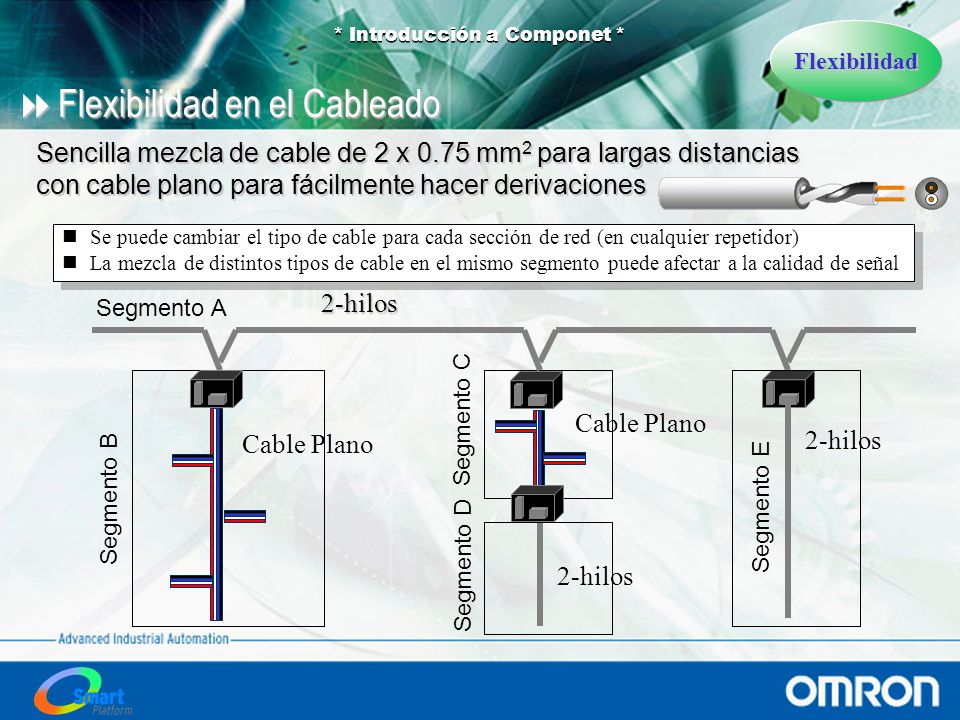

19 Flexibilidad en el Cableado
Sencilla mezcla de cable de 2 x 0.75 mm2 para largas distancias con cable plano para fácilmente hacer derivaciones Se puede cambiar el tipo de cable para cada sección de red (en cualquier repetidor) La mezcla de distintos tipos de cable en el mismo segmento puede afectar a la calidad de señal 2-hilos Segmento A Cable Plano Segmento C Cable Plano Segmento B 2-hilos Segmento E 2-hilos Segmento D

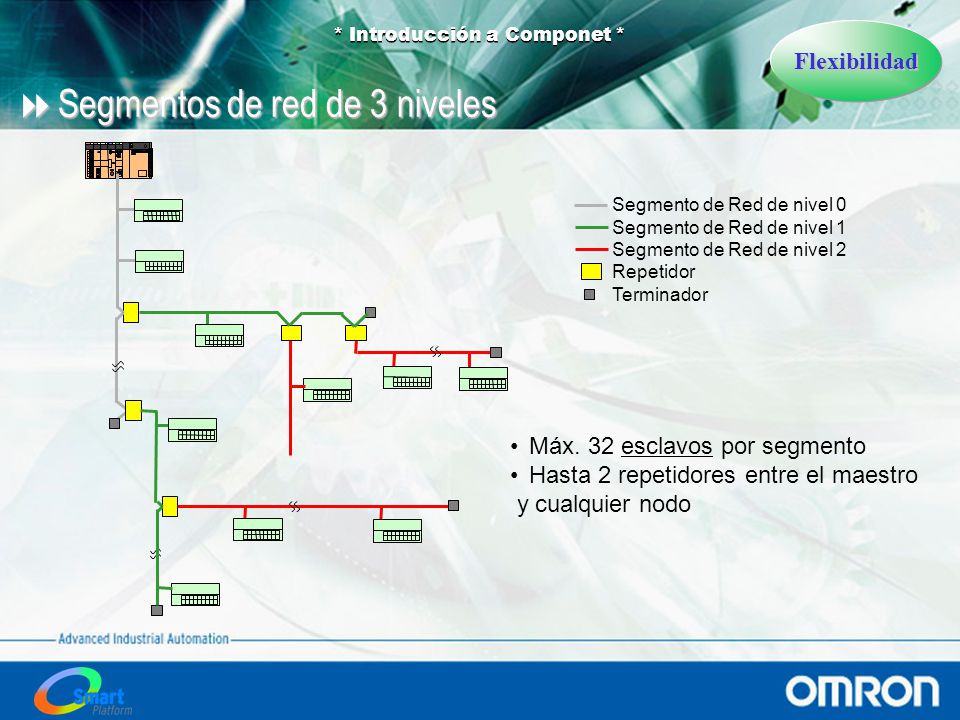

20 Segmentos de red de 3 niveles
Flexibilidad Segmentos de red de 3 niveles Segmento de Red de nivel 0 Segmento de Red de nivel 1 Segmento de Red de nivel 2 Repetidor Terminador Máx. 32 esclavos por segmento Hasta 2 repetidores entre el maestro y cualquier nodo

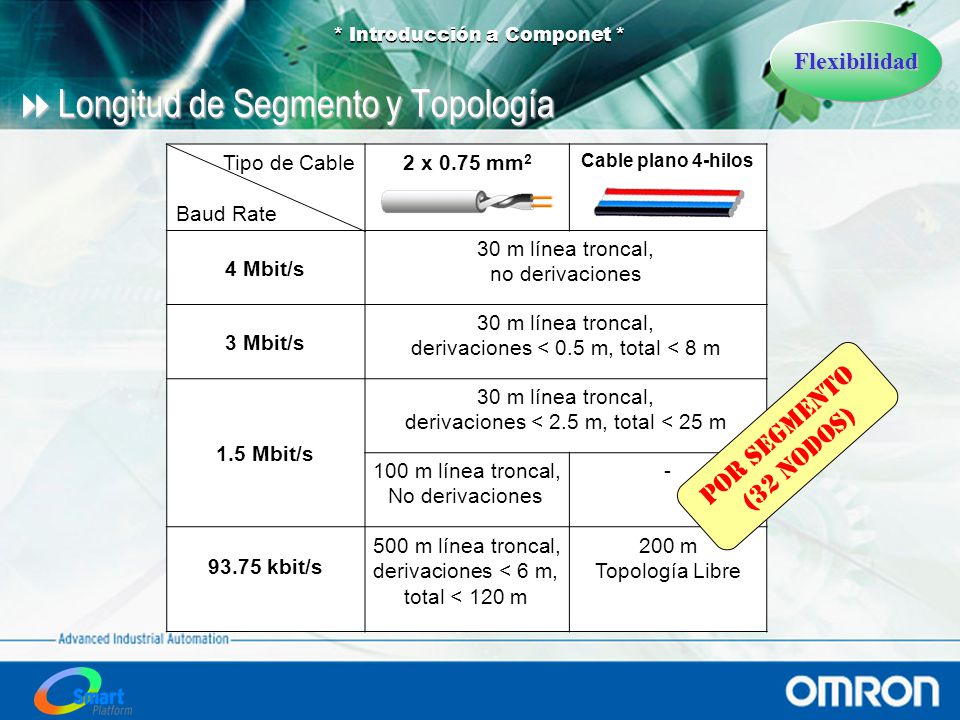

21 Longitud de Segmento y Topología
Flexibilidad Longitud de Segmento y Topología Tipo de Cable Baud Rate 2 x 0.75 mm2 Cable plano 4-hilos 4 Mbit/s 30 m línea troncal, no derivaciones 3 Mbit/s derivaciones < 0.5 m, total < 8 m 1.5 Mbit/s derivaciones < 2.5 m, total < 25 m 100 m línea troncal, No derivaciones - 93.75 kbit/s 500 m línea troncal, derivaciones < 6 m, total < 120 m 200 m Topología Libre POr SegmentO (32 nodOs)

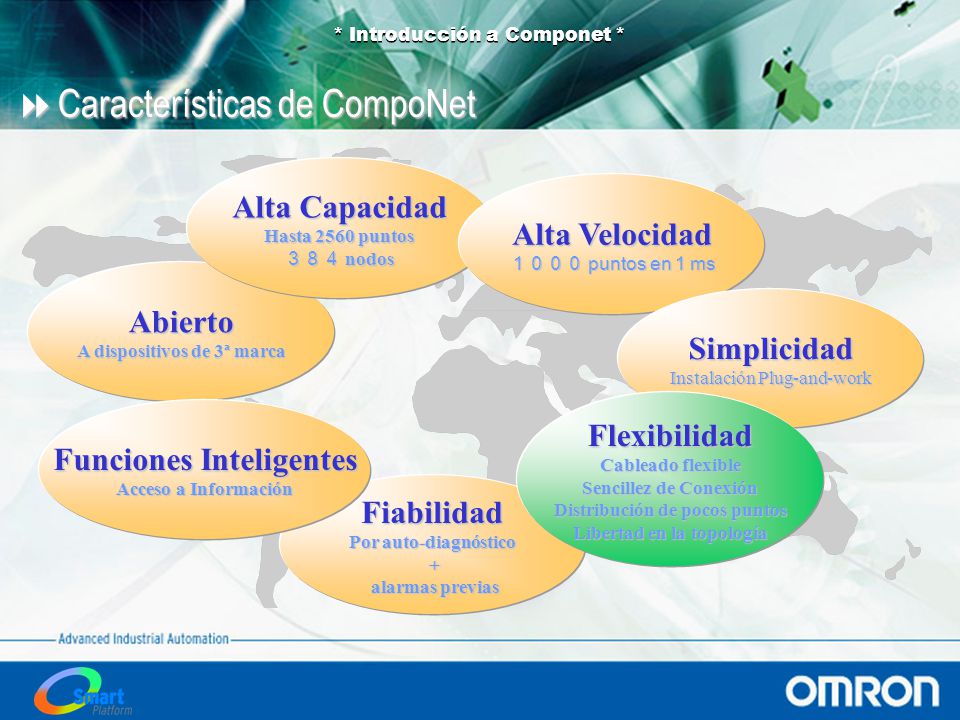

22 Características de CompoNet
Alta Capacidad Hasta 2560 puntos ３８４ nodos Alta Velocidad １０００ puntos en 1 ms Abierto A dispositivos de 3ª marca Simplicidad Instalación Plug-and-work Funciones Inteligentes Acceso a Información Flexibilidad Cableado flexible Sencillez de Conexión Distribución de pocos puntos Libertad en la topología Fiabilidad Por auto-diagnóstico + alarmas previas

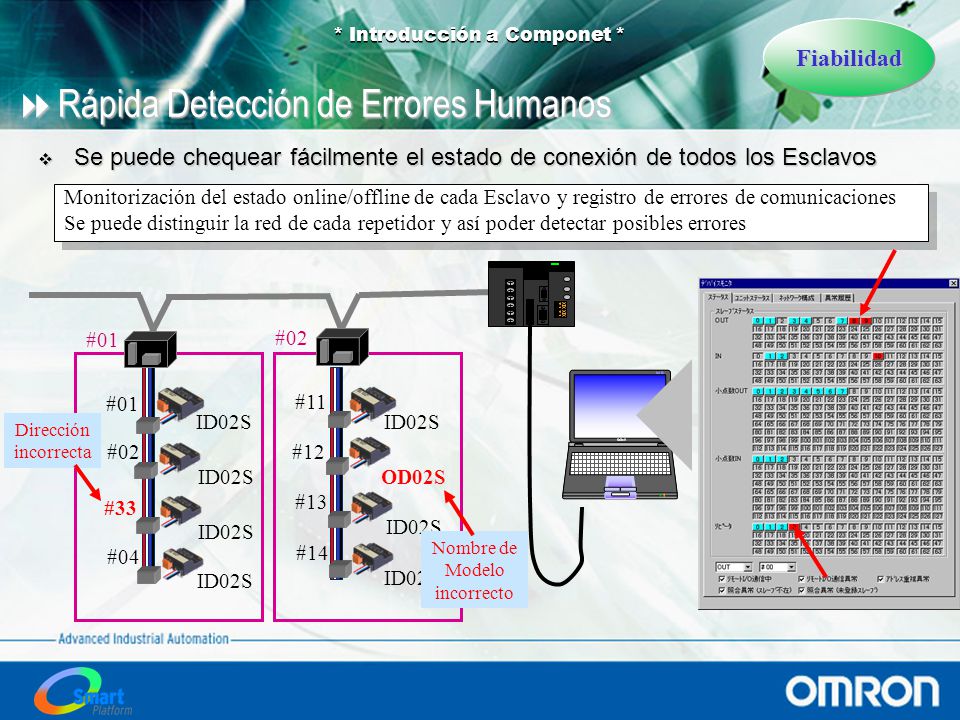

23 Rápida Detección de Errores Humanos
Fiabilidad Rápida Detección de Errores Humanos Se puede chequear fácilmente el estado de conexión de todos los Esclavos Monitorización del estado online/offline de cada Esclavo y registro de errores de comunicaciones Se puede distinguir la red de cada repetidor y así poder detectar posibles errores #01 #02 #01 #11 ID02S ID02S Dirección incorrecta #02 #12 ID02S OD02S #13 #33 ID02S ID02S #04 #14 Nombre de Modelo incorrecto ID02S ID02S

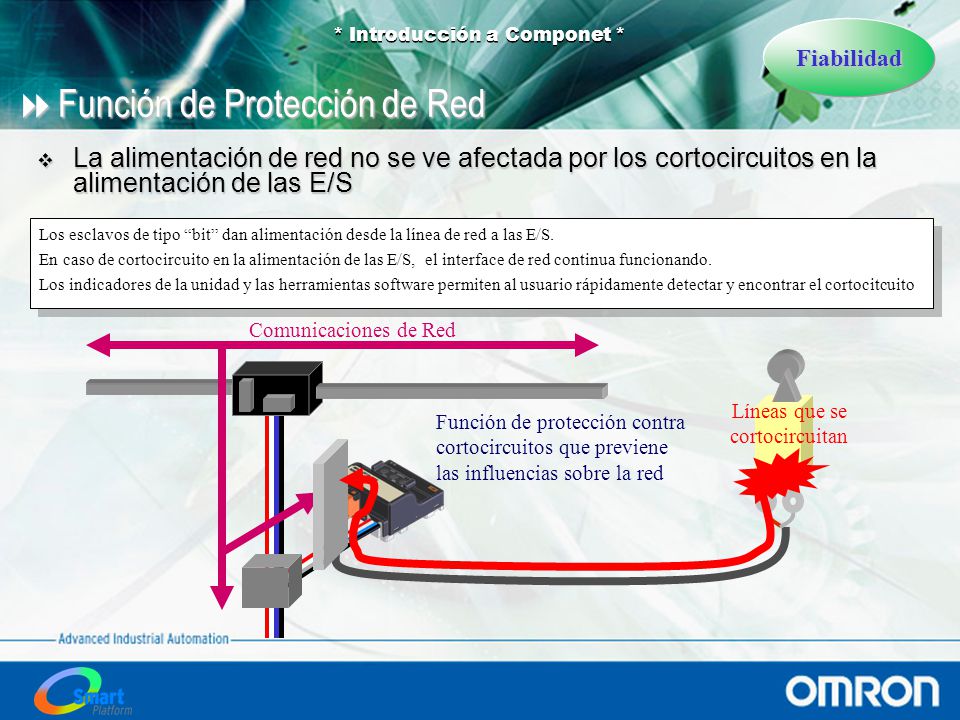

24 Función de Protección de Red
Fiabilidad Función de Protección de Red La alimentación de red no se ve afectada por los cortocircuitos en la alimentación de las E/S Los esclavos de tipo “bit” dan alimentación desde la línea de red a las E/S. En caso de cortocircuito en la alimentación de las E/S, el interface de red continua funcionando. Los indicadores de la unidad y las herramientas software permiten al usuario rápidamente detectar y encontrar el cortocitcuito Comunicaciones de Red Líneas que se cortocircuitan Función de protección contra cortocircuitos que previene las influencias sobre la red

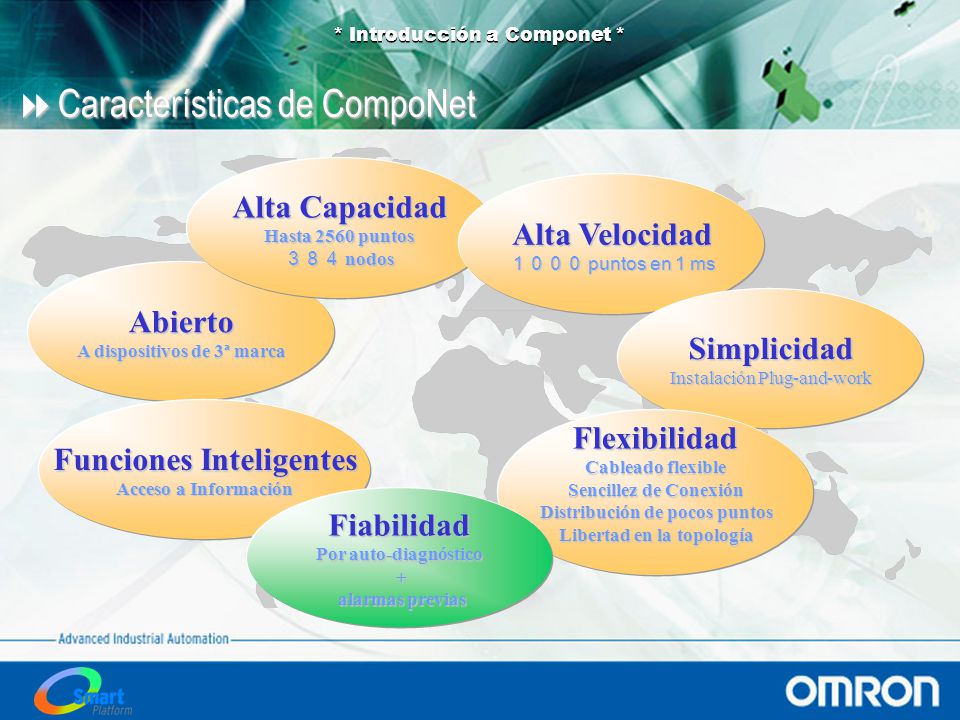

25 Características de CompoNet
Alta Capacidad Hasta 2560 puntos ３８４ nodos Alta Velocidad １０００ puntos en 1 ms Abierto A dispositivos de 3ª marca Simplicidad Instalación Plug-and-work Funciones Inteligentes Acceso a Información Flexibilidad Cableado flexible Sencillez de Conexión Distribución de pocos puntos Libertad en la topología Fiabilidad Por auto-diagnóstico + alarmas previas

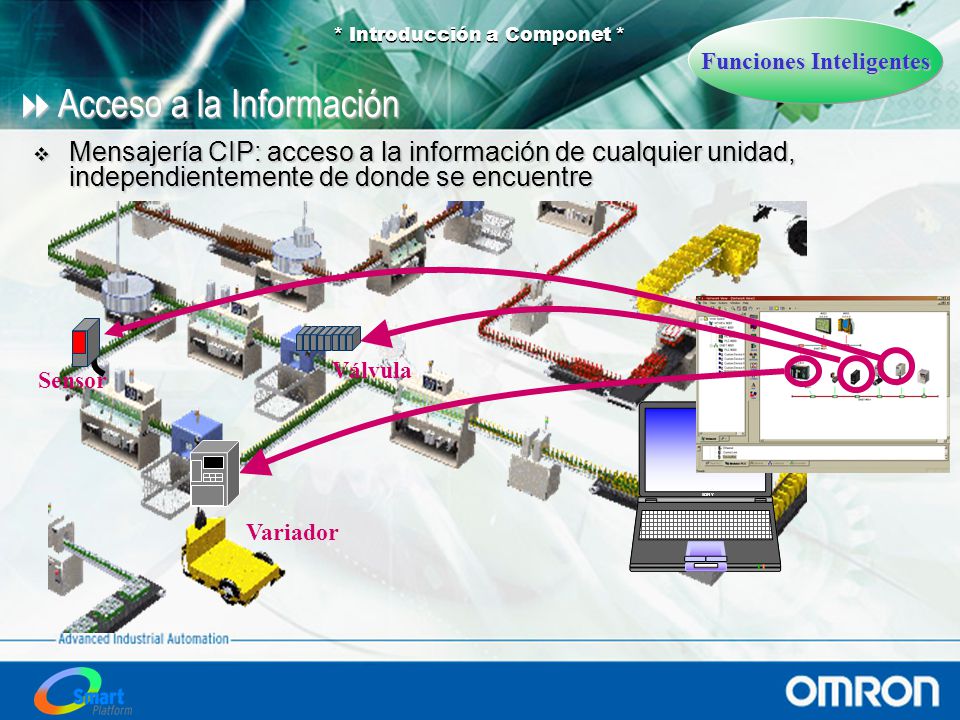

26 Acceso a la Información
Funciones Inteligentes Acceso a la Información Mensajería CIP: acceso a la información de cualquier unidad, independientemente de donde se encuentre Válvula Sensor Variador

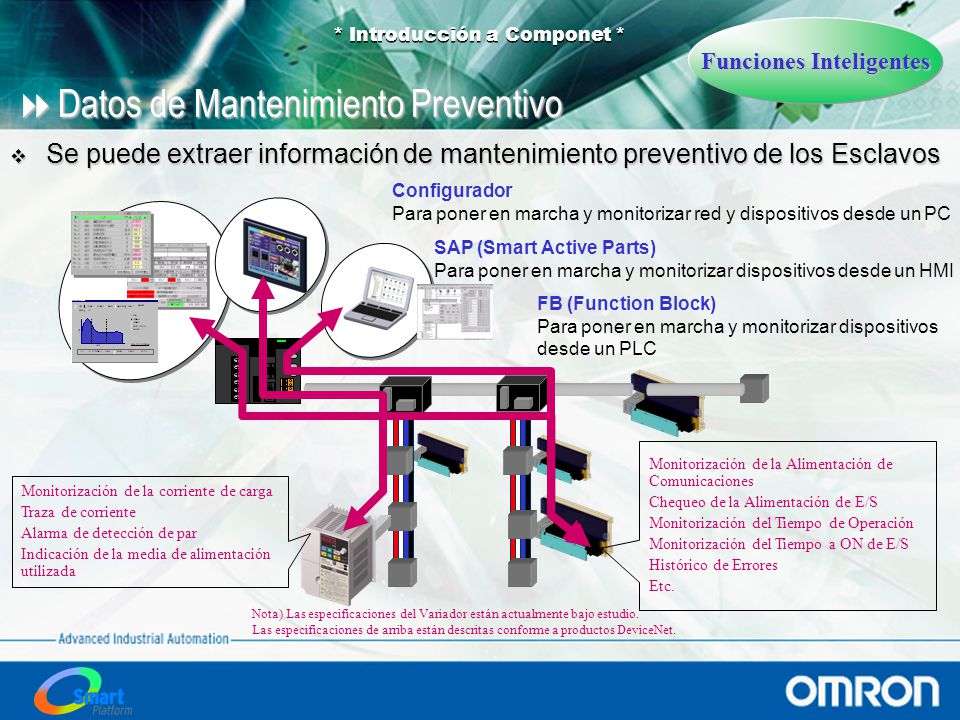

27 Datos de Mantenimiento Preventivo
Funciones Inteligentes Datos de Mantenimiento Preventivo Se puede extraer información de mantenimiento preventivo de los Esclavos Configurador Para poner en marcha y monitorizar red y dispositivos desde un PC SAP (Smart Active Parts) Para poner en marcha y monitorizar dispositivos desde un HMI FB (Function Block) Para poner en marcha y monitorizar dispositivos desde un PLC Monitorización de la Alimentación de Comunicaciones Chequeo de la Alimentación de E/S Monitorización del Tiempo de Operación Monitorización del Tiempo a ON de E/S Histórico de Errores Etc. Monitorización de la corriente de carga Traza de corriente Alarma de detección de par Indicación de la media de alimentación utilizada Nota) Las especificaciones del Variador están actualmente bajo estudio. Las especificaciones de arriba están descritas conforme a productos DeviceNet.

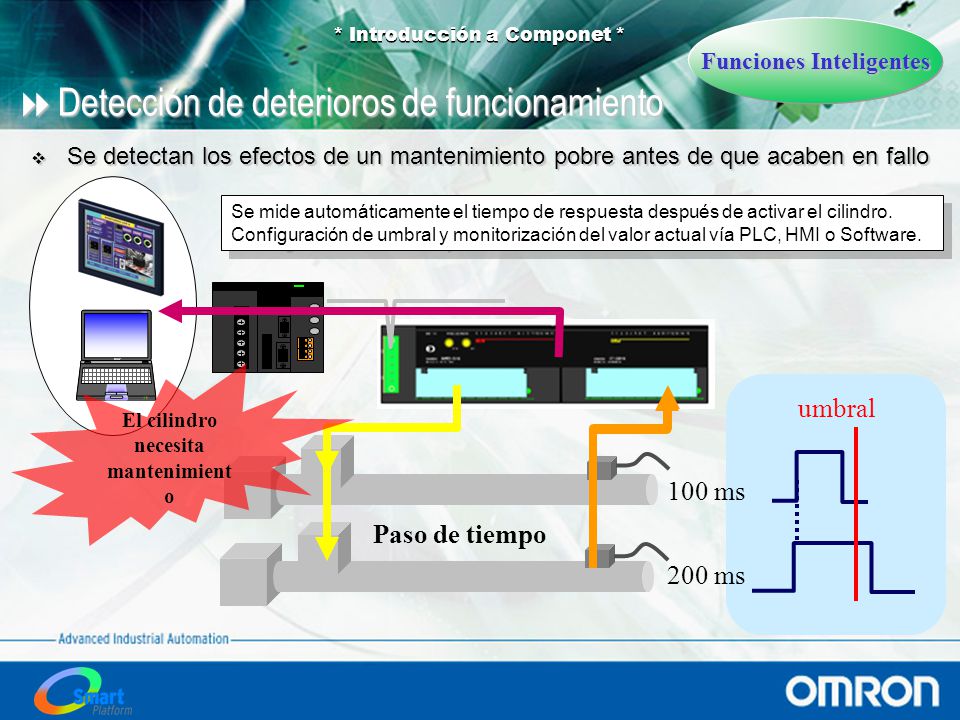

28 Detección de deterioros de funcionamiento
Funciones Inteligentes Detección de deterioros de funcionamiento Se detectan los efectos de un mantenimiento pobre antes de que acaben en fallo Se mide automáticamente el tiempo de respuesta después de activar el cilindro. Configuración de umbral y monitorización del valor actual vía PLC, HMI o Software. El cilindro necesita mantenimiento umbral 100 ms Paso de tiempo 200 ms

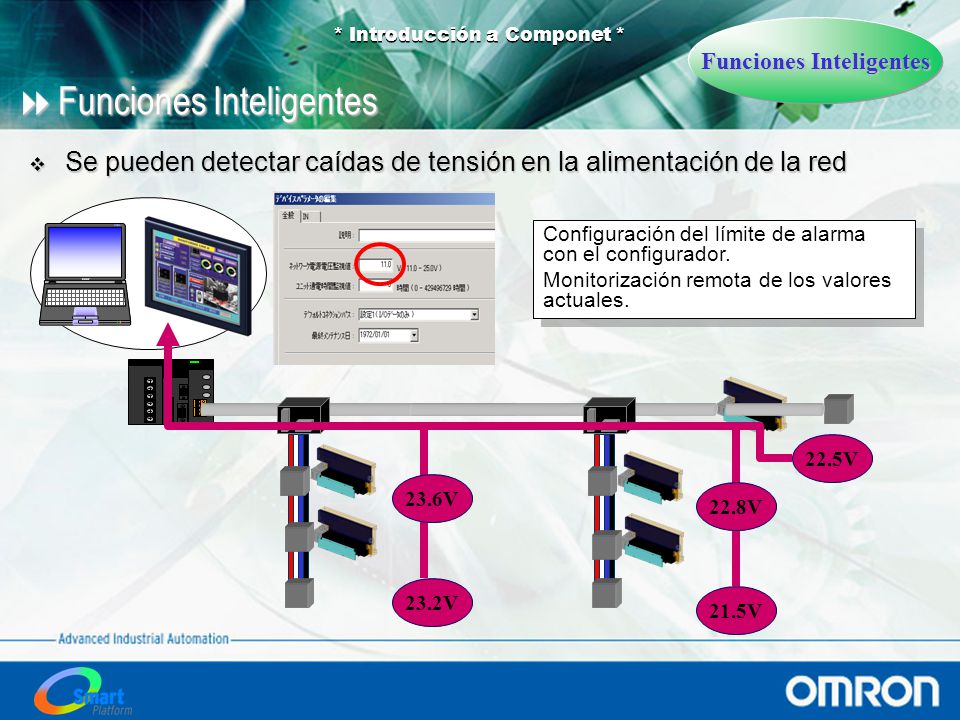

29 Funciones Inteligentes
Se pueden detectar caídas de tensión en la alimentación de la red Configuración del límite de alarma con el configurador. Monitorización remota de los valores actuales. 22.5V 23.6V 22.8V 23.2V 21.5V
