Objetivos: 1. Definir comunicación de datos y los componentes necesarios para la misma 2. Definir correctamente los conceptos redes y topologías de redes.

Presentación del tema: "Objetivos: 1. Definir comunicación de datos y los componentes necesarios para la misma 2. Definir correctamente los conceptos redes y topologías de redes."— Transcripción de la presentación:

1 Objetivos: 1. Definir comunicación de datos y los componentes necesarios para la misma 2. Definir correctamente los conceptos redes y topologías de redes 3. Identificar los diferentes tipos de redes 4. Clasificar las redes en la topología correcta

2  Comunicación - transmisión o transferencia de datos (texto, voz, números, video) de una computadora a otra o a un equipo periferal  Componentes necesarios para la comunicación de datos: 1. Remitente (sender) – donde comienza el mensaje 2. Canal (channel) – por donde viaja el mensaje 3. Protocolos – reglas que establecen la transmisión de datos el remitente y el destinatario 4. Destinatario (receiver) – el que recibe o donde se recibe el mensaje Redes de Comunicación

3  Device driver (driver) – Archivo o documento que tiene información acerca de las características de la computadora y del equipo a instalar. Maneja el protocolo de transmisión entre una computadora y su equipo periferal  Data bus - Trayectoria (camino) o recorrido de los datos desde el origen hasta su destino, o sea, entre el microprocesador, la memoria (RAM) y los periferales por el cual viaja la comunicación

4

5  Network  Conecta una computadora a otra computadora y a equipo periferal  Network interface card (NIC)  Crea un canal de comunicación entre la computadora y la red  Un cable conecta el puerto NIC a la red  Network software  establece los protocolos de comunicación que serán observados en la red  Controla el flujo de tráfico de datos que viaja a través de la red ¿Qué necesitas para montar una red?

6  Servidor  actúa como el lugar central de almacenamiento para programas  Provee almacenamiento en masa para muchos datos usados en la red (ej. Tel. en Toys ‘R Us, Sams)  Client – computadora en la red que depende de servidor  Peer-to-peer network  Una red sin un servidor  Todas las computadoras son iguales

7 Configuración de red Workstation Your local workstation Server Printer  Standalone computer - una computadora personal que no está conectada a una red  Workstation – computadora personal que está conectada a una red  Node – cualquier equipo conectado a la red

8  LAN (local area network)  Computadoras y equipo localizados cerca uno del otro  WAN (wide area network)  Más de un LAN conectado juntos  Internet es el ejemplo más grande de WAN  WLAN (wireless local area network)  computadoras y periferales que usan ondas de radio de alta frecuencia en vez de cables para comunicarse y conectarse en una red  Wi-Fi (wireless fidelity) describe WLANs conectados usando una frecuencia de radio estándard establecida por el “Institute of Electrical and Electronics Engineers (IEEE)”

9  PAN (personal area network )— red que permite que 2 o más equipos que están cerca uno del otro se comuniquen o se conecten a internet  infrared technology—usa ondas de luz infrarroja que transmite datos de un equipo a otro  Bluetooth—usa ondas de radio de corto alcance para conectar un equipo a otro de manera inalámbrica  WiMAX (Worldwide Interoperability for Microwave Access)  Permite que las computadoras se conecten a un LAN a lo largo de muchas millas de distancia  Una torre WiMAX envía señales a un receptor WiMAX construido o conectado a una computadora

10 Usando modems para enviar y recibir datos Sending site Digital signal Modem Analog signal Modem Digital signal Receiving site

11  Telecomunicaciones  son técnicas que consisten en trasmitir un mensaje desde un punto a otro, normalmente con el atributo típico adicional de ser bidireccional.  es toda transmisión, emisión o recepción de signos, señales, escritos, imágenes, sonidos, datos o información de cualquier naturaleza por hilo, realizada por el hombre, radioelectricidad, medios ópticos u otros sistemas electromagnéticos

12  Modem  MOdulador - DEModulador de señal; o sea, codifica y decodifica datos en una conexión

13

14  Router  "encaminador" de conexiones que sirve para conectar redes; se encarga de dirigir qué tiene que ir dónde.  Hub – concentrador  dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

15 Estrella Todos los equipos van conectados a un punto Si se daña una computadora, la red sigue trabajando Si se daña el hub, la red queda inoperante

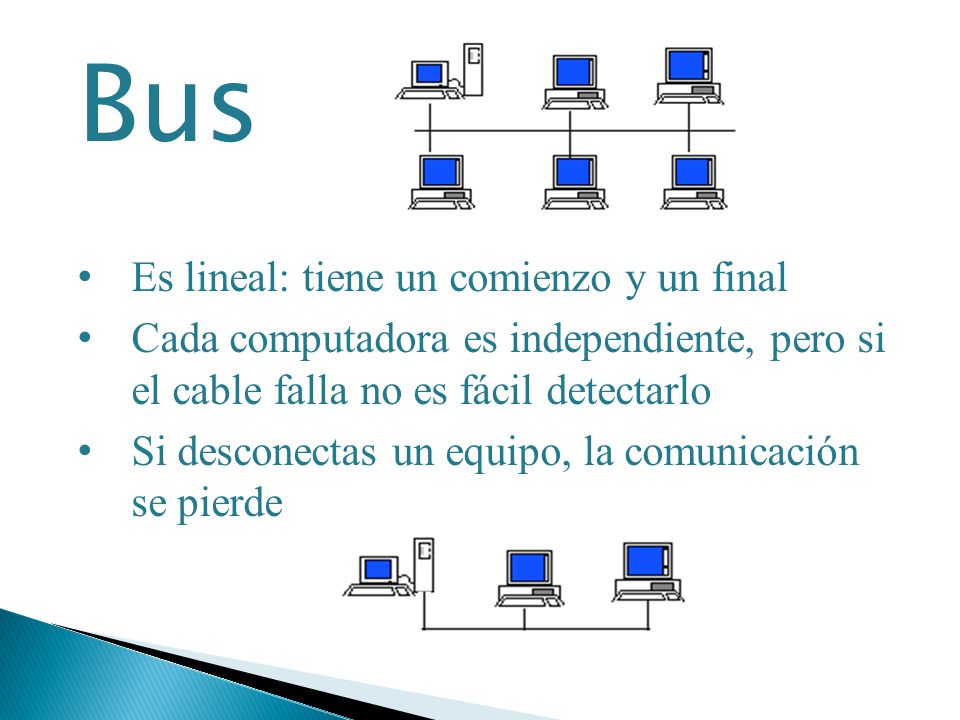

16 Bus Es lineal: tiene un comienzo y un final Cada computadora es independiente, pero si el cable falla no es fácil detectarlo Si desconectas un equipo, la comunicación se pierde

17 Anillo Es fácil de instalar No sabes dónde realmente comienza o termina la conexión Su longitud es limitada Si desconectas una computadora, se cae la red
