1 Sistemas de señalización conjunto de informaciones intercambiadas entre dos puntos de la red

2 -Supervisión (detección de condición o cambio de estado). -Direccionamiento (establecimiento de llamada). -Explotación (gestión y mantenimiento de la red).

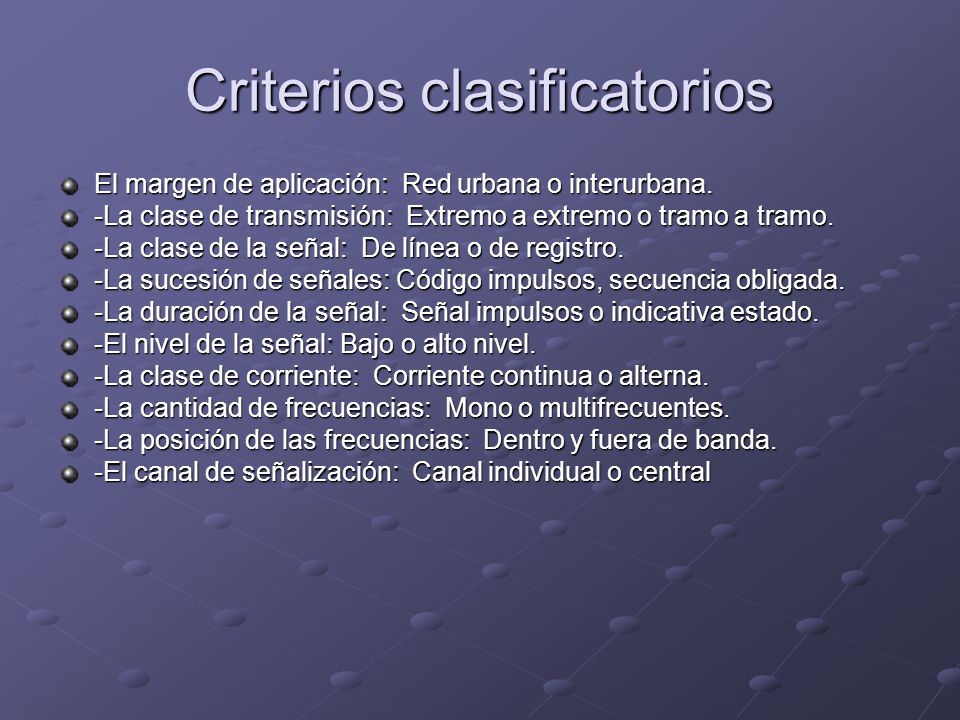

3 Criterios clasificatorios El margen de aplicación: Red urbana o interurbana. -La clase de transmisión: Extremo a extremo o tramo a tramo. -La clase de la señal: De línea o de registro. -La sucesión de señales: Código impulsos, secuencia obligada. -La duración de la señal: Señal impulsos o indicativa estado. -El nivel de la señal: Bajo o alto nivel. -La clase de corriente: Corriente continua o alterna. -La cantidad de frecuencias: Mono o multifrecuentes. -La posición de las frecuencias: Dentro y fuera de banda. -El canal de señalización: Canal individual o central

4 Ss1 Comenzó dicha labor con el Sistema de Señalización Nº 1 en 1934. Este SSNº 1 es el tipo de bajo nivel, monofrecuente con un valor de 500 o 1000 Hz interrumpida con una cadencia de 20 Hz para la selección de llamada. Se lo utilizo para algunos servicios manuales bidereccionales Ss2 Hacia 1938 el CCITT especifico el SSNº2 para ser usado en servicios semiautomáticos. Consiste de 2 frecuencia ubicadas en 600 y 750 hz con selección decadica de impulsos.

5 Ss3 En 1954 se recomendo el SSnº3. La unica frecuencia de señalizacion para el servicio direccional semiautomatico en 2280 Hz tanto para señales de linea como de registro Ss4 El mismo año se recomendo el SSNº4 que resulto ser el sistema mas empleado para trafico internacional en Europa en redes analogas. Es aplicado en el servicio dureccional autoatico o semiatomatico con frecuencia de 2040 y 2400 Hz para señales de linea o registros

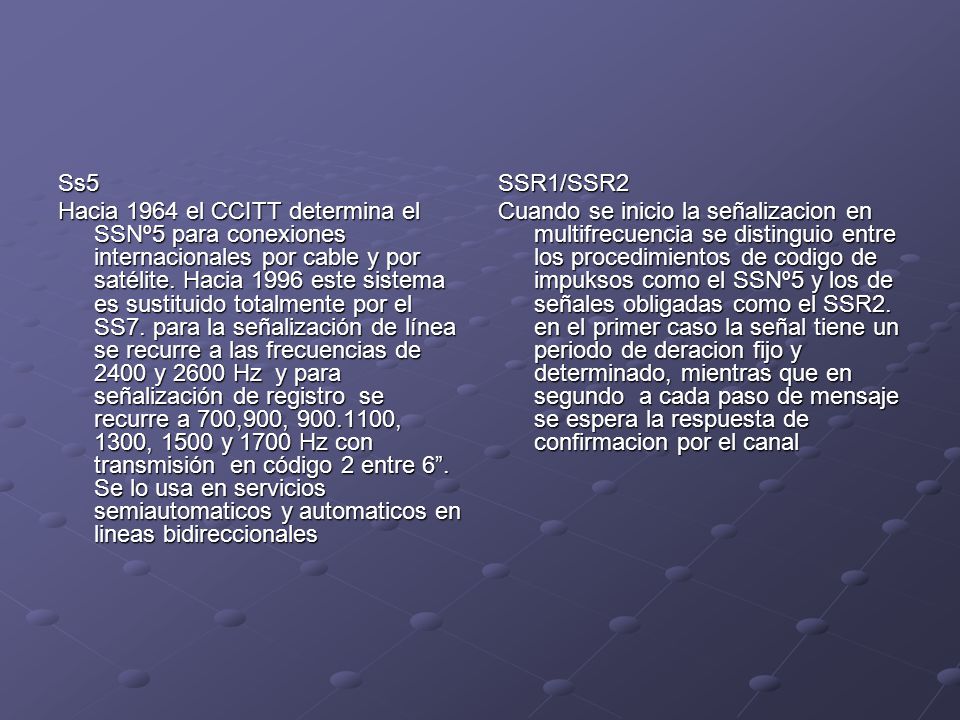

6 Ss5 Hacia 1964 el CCITT determina el SSNº5 para conexiones internacionales por cable y por satélite. Hacia 1996 este sistema es sustituido totalmente por el SS7. para la señalización de línea se recurre a las frecuencias de 2400 y 2600 Hz y para señalización de registro se recurre a 700,900, 900.1100, 1300, 1500 y 1700 Hz con transmisión en código 2 entre 6”. Se lo usa en servicios semiautomaticos y automaticos en lineas bidireccionales SSR1/SSR2 Cuando se inicio la señalizacion en multifrecuencia se distinguio entre los procedimientos de codigo de impuksos como el SSNº5 y los de señales obligadas como el SSR2. en el primer caso la señal tiene un periodo de deracion fijo y determinado, mientras que en segundo a cada paso de mensaje se espera la respuesta de confirmacion por el canal

7 Señalizacion 7 Es el canal mas común, ya que soporta la señalización de abonos telefónicos analógicos. Funciona como una red de señalizacion conformada por puntos de señalizacion, en el cual se conmutan los mensajes de señalizacion

8 SS7 Se puede aplicar en todas las redes de telecomunicaciones tanto nacionales como internacionales, sean especializados o digitales Factor a futuro: Derivados de la demanda de los usuarios Derivados de la implantacion de determinados mecanismos
