CARACTERISTICAS DE UN CANAL DE COMUNICACIONES

Presentación del tema: "CARACTERISTICAS DE UN CANAL DE COMUNICACIONES"— Transcripción de la presentación:

1 CARACTERISTICAS DE UN CANAL DE COMUNICACIONES
Ancho de Banda (Hz) Ruido

2 Características físicas del canal de comunicaciones
Resuesta de frecuencia POTENCIA DE SALIDA > ½ DE LA MAXIMA

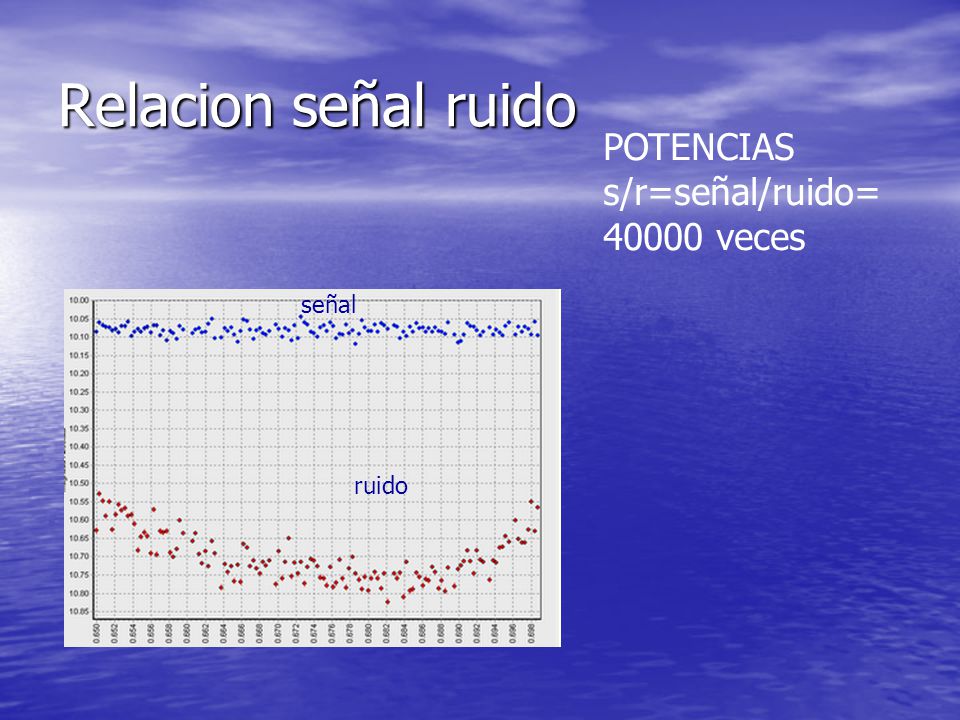

3 Relacion señal ruido POTENCIAS s/r=señal/ruido= 40000 veces señal

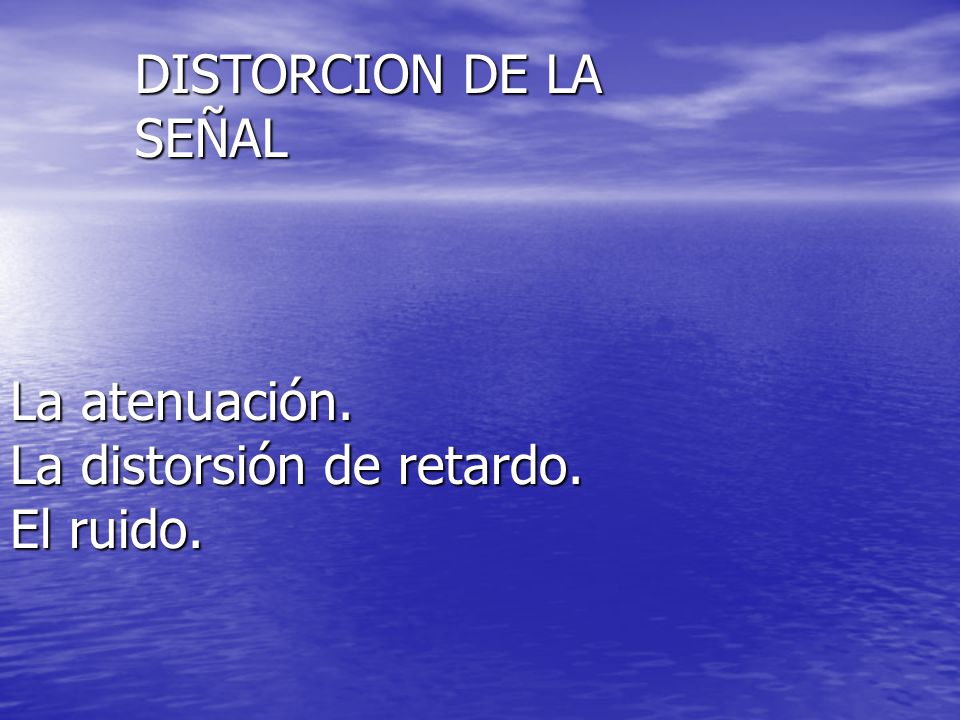

4 DISTORCION DE LA SEÑAL La atenuación. La distorsión de retardo. El ruido.

5 Distorsión de Retardo. La distorsión de retardo, significa que al enviar determinada señal una parte de ella se transmita más rápido que otra

6 Atenuación. La energía de la señal decae con la distancia en cualquier medio de trasmisión

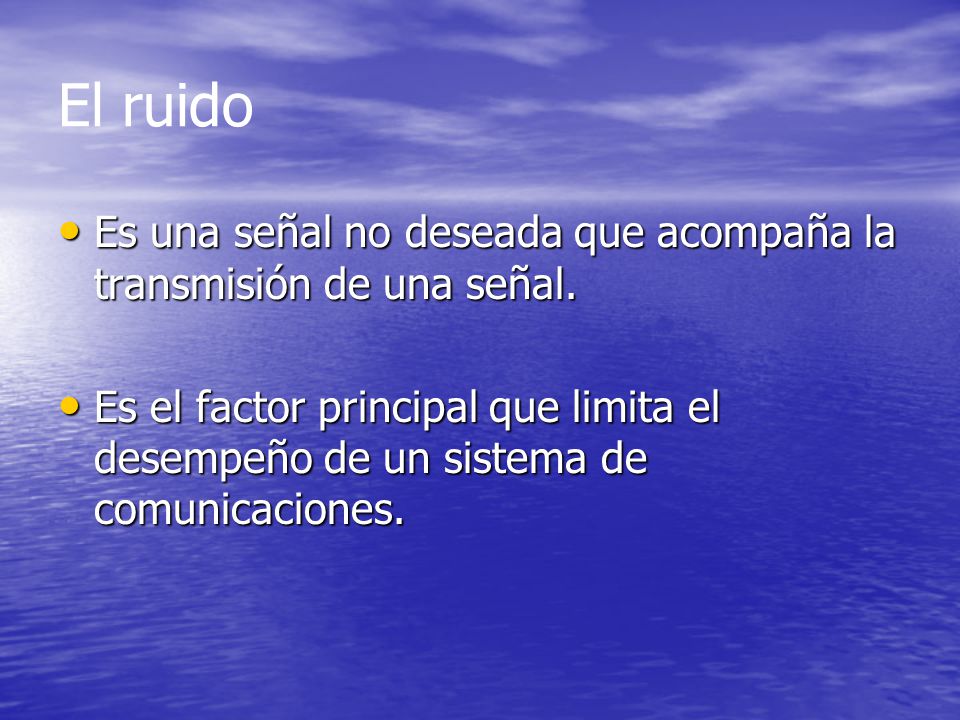

7 El ruido Es una señal no deseada que acompaña la transmisión de una señal. Es el factor principal que limita el desempeño de un sistema de comunicaciones.

8 Ruido Térmico: Es producido por la agitación térmica de electrones dentro del medio conductor.
Ruido de Intermodulación: Consiste en que cuando distintas frecuencias comparten el mismo medio de transmisión provocan entre sí señales de ruido. Diafonía: Se produce cuando hay un acoplamiento entre líneas que transportan las señales. Ruido Impulsivo: Se trata de impulsos discontinuos de poca duración y de gran amplitud que afectan a la señal.

9 RED TELEFONICA PUBLICA

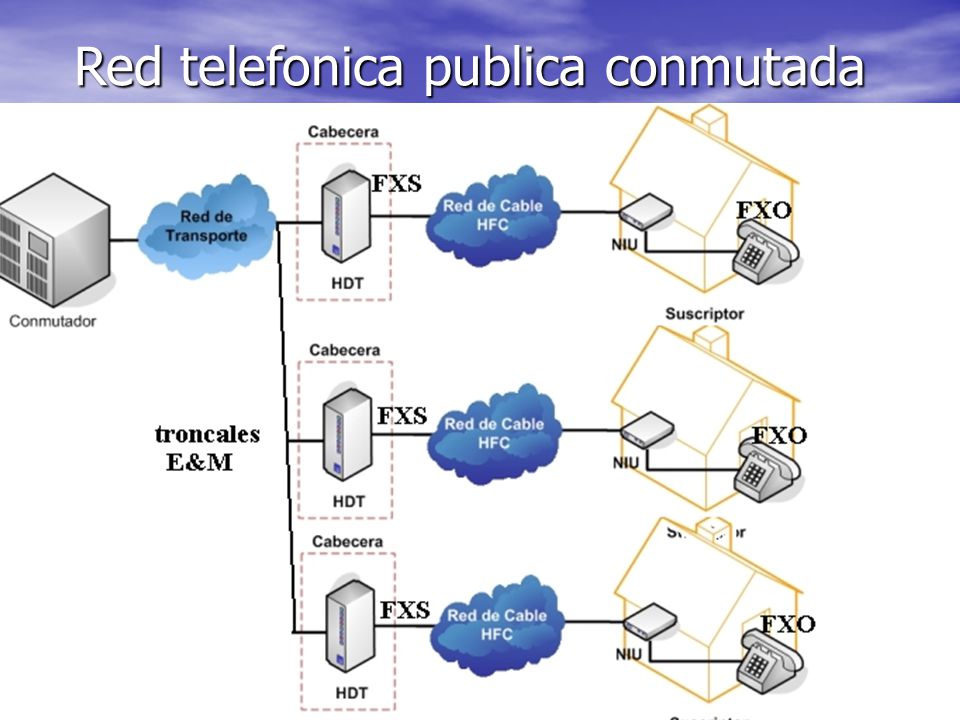

10 Red telefonica publica conmutada

11 Red telefonica publica conmutada

12 Por su genero FXS – La interfaz de abonado externo es el puerto que efectivamente envía la línea analógica al abonado. FXO – Interfaz de central externa es el puerto que recibe la línea analógica. Es un enchufe del teléfono o aparato de fax, o el enchufe de su centralita telefónica analógica

13 E&M Interface telefónica para conexión entre conmutadores
Nombre derivado de los hilos E: Ear (Recibe), M: Mouth (Transmite) para señalización: cuelgue, descuelgue, etc Interface Troncal-Troncal.

14 Niveles y señales El nivel máximo a la salida es de 0 dBm que equivale a 1 miliwatt, la impedancia en la red es de 600 Ohms, por lo tanto una potencia de 1 miliwatt sobre esa impedancia se corresponde con 0,775 volts eficaces. Se conecta al circuito la impedancia de 600 ohms y 20 ma en la línea, detecta este estado. Un tono de “libre” de 800 hz continuos aparece en el terminal

15 Niveles y señales Discado por tonos, mediante la combinación de dos tonos ( frecuencias audibles en el rango de 300 a 3400 hz) en un máximo de cinco posibles, se codifican los dígitos del cero al nueve

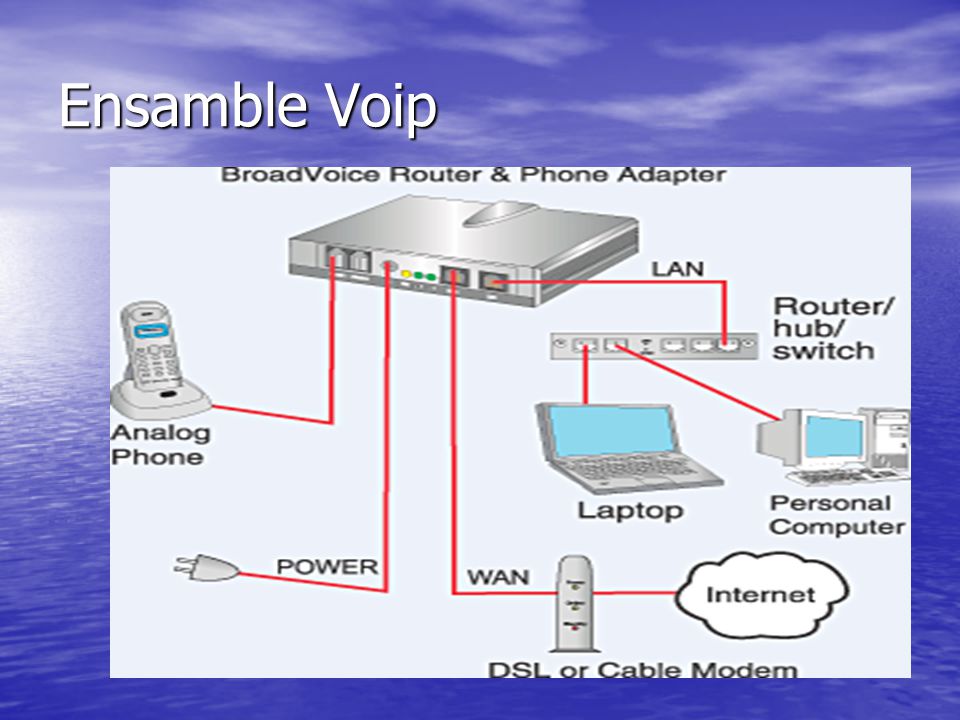

16 Ensamble Voip
