1 ISDN Y DDR Semestre 4 Capítulo 4
Carlos Bran

2 Contenido Conceptos de ISDN Configuración de ISDN Configuración de DDR

3 Descripción de ISDN ISDN proporciona conectividad digital de extremo a extremo. ISDN permite la operación de múltiples canales, digitales al mismo tiempo a través del mismo cable. ISDN supera las limitaciones de BW que presentan, las líneas analógicas a un bajo costo. ISDN soporta el enrutamiento bajo demanda DDR, para permitir formar enlaces de WAN temporales sobre líneas telefónicas.

4 Métodos de acceso y estándares de ISDN
PROTOCOLOS ISDN Protocolos E: Define los estándares de telefonía para ISDN, por ejemplo el protocolo E.164 que describe el direccionamiento internacional de ISDN. Protocolos I: Define conceptos, terminología y métodos generales. Protocolos Q: Definen como operar la conmutación y la señalización, entendiendo señalización como el proceso de establecimiento de una llamada.

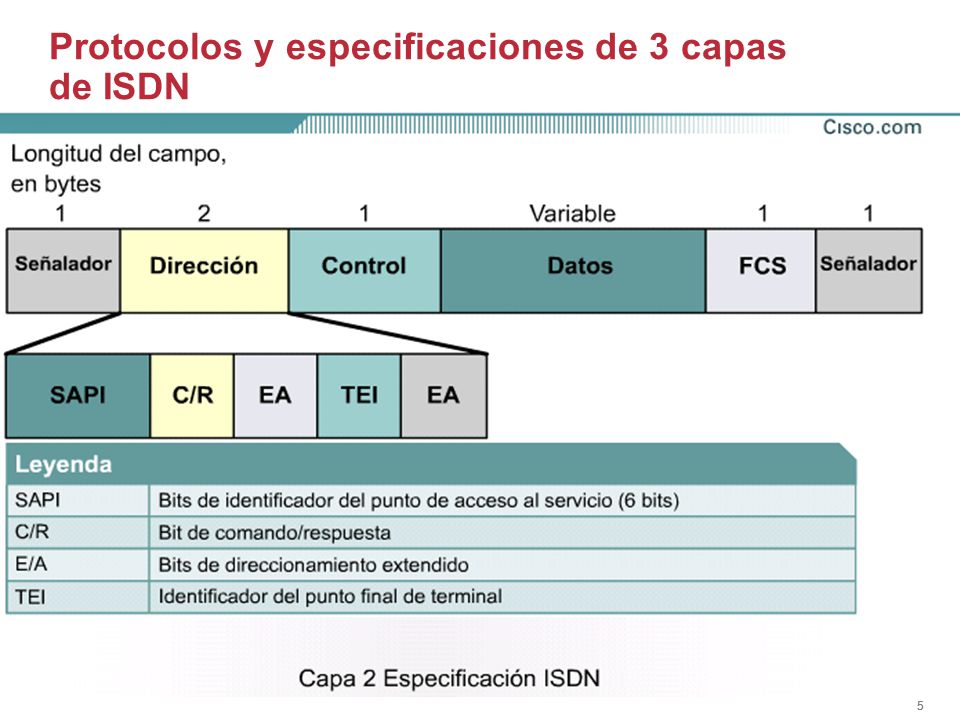

5 Protocolos y especificaciones de 3 capas de ISDN
Entrante Especificaciones de capa física: UIT I430 y UIT I430. Especificaciones de capa de enlace: UIT Q920, UIT Q921, UIT Q922 y UIT Q923. Especificaciones de capa de red: UIT Q930 y UIT Q931, también denominadas L450 y L451 respectivamente. Saliente Se envian 4000 de estas rafagas por segundo en la capa fisica F: Bits de entramado para sincronizar A: Bits de Activacion L: Bits de carga E: Bits de eco

6 Funciones de procesamiento de llamada ISDN

7 Puntos de referencia de ISDN

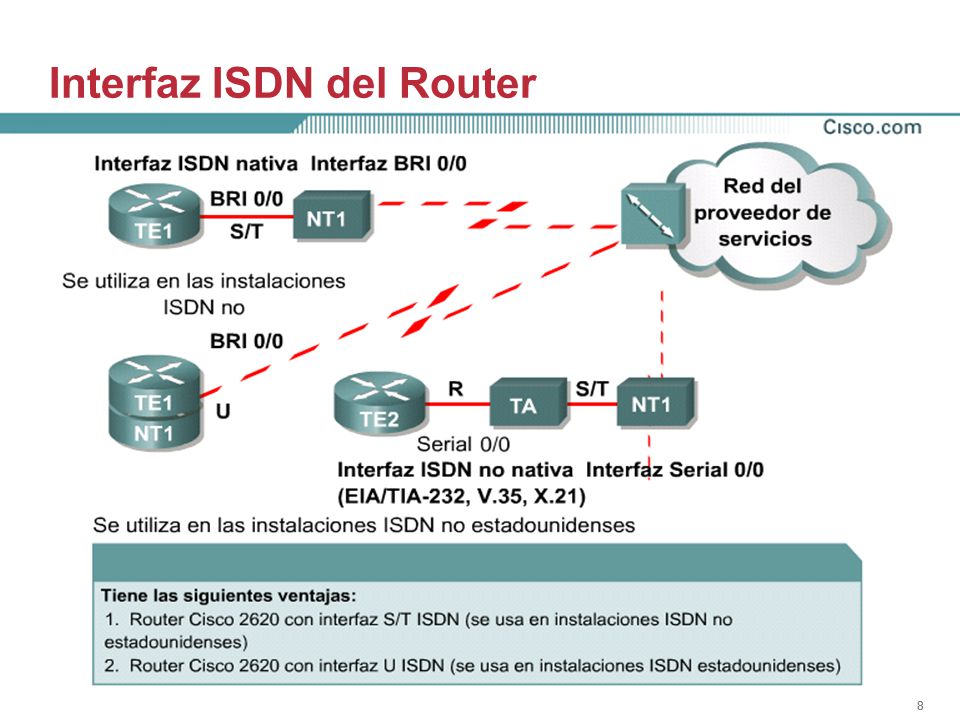

8 Interfaz ISDN del Router

9 Tipos de Switches ISDN

10 Configuración de la interfaz ISDN BRI

11 Configuración de la interfaz ISDN PRI
Tipo de entramado {sf / esf} Tipo de Senalizacion {ami / b8zs / hdb3} Tipo de entramado {crc4 / no-crc4} Intervalos de tiempo fijo E1:1-31 T1:1-24

12 Verificación de la configuración de ISDN

13 Operación del DDR El enrutamiento bajo demanda DDR es una característica que permite establecer el circuito en una interfaz cuando existe trafico de interés que portar por ese circuito, una vez que todo el trafico de interés se ha transmitido el circuito se interrumpe. Este tipo de técnica puede aplicarse a enlaces telefónicos analógicos y digitales, donde el costo del trafico depende del tiempo de la llamada.

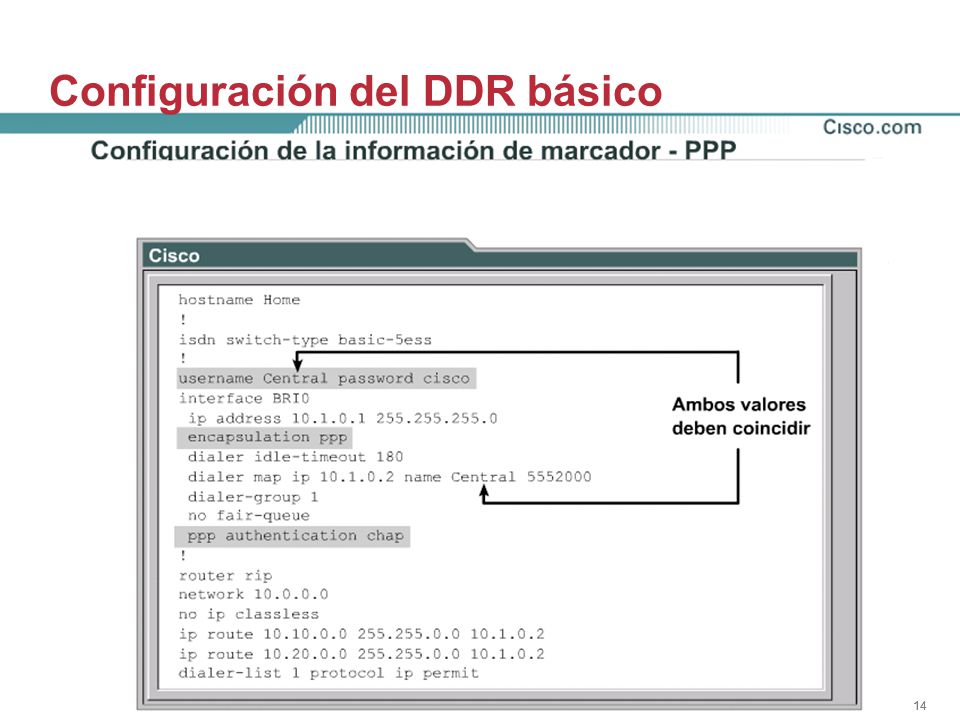

14 Configuración del DDR básico

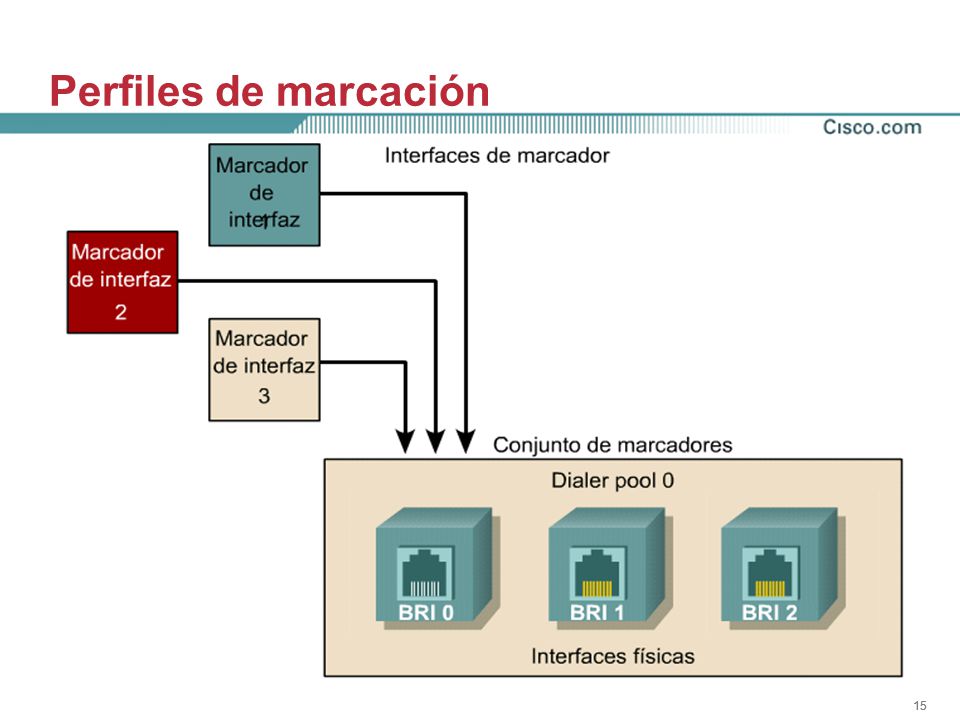

15 Perfiles de marcación Los perfiles de marcación permiten:
Configurar los canales B de una interfaz con diferentes subredes IP. Utilizar diferentes encapsulamientos en los canales. Definir diferentes parámetros DDR para los canales de la interfaz ISDN. Eliminar ineficiencias en el uso de los canales al permitir que las interfaces pertenezcan a múltiples conjuntos de marcación. Los perfiles de marcación son una alternativa a la configuración nativa de DDR, su diferencia estriba en que no se aplica directamente a la interfaz física si no a una interfaz lógica con lo que se puede personalizar dicha configuración y la vinculación física solo se hace en el momento de establecer la llamada, generando de manera dinámica sus características.

16 Configuración de los perfiles de marcación
Configuración de las Interfaces físicas Configuracion de las interfaces De marcacion

17 Verificación de la configuración de DDR con perfiles de marcación
