FABRICACIÓN DEL MOLDE de un fuselaje

Presentación del tema: "FABRICACIÓN DEL MOLDE de un fuselaje"— Transcripción de la presentación:

1 FABRICACIÓN DEL MOLDE de un fuselaje

2 Se procede a conformar la caja con el respectivo corte de la forma del fuselaje

3 Se posiciona el fuselaje en el interior del corte hecho con la forma de este. El siguiente paso es tapar con pastelina el contorno, entre el corte y fuselaje.

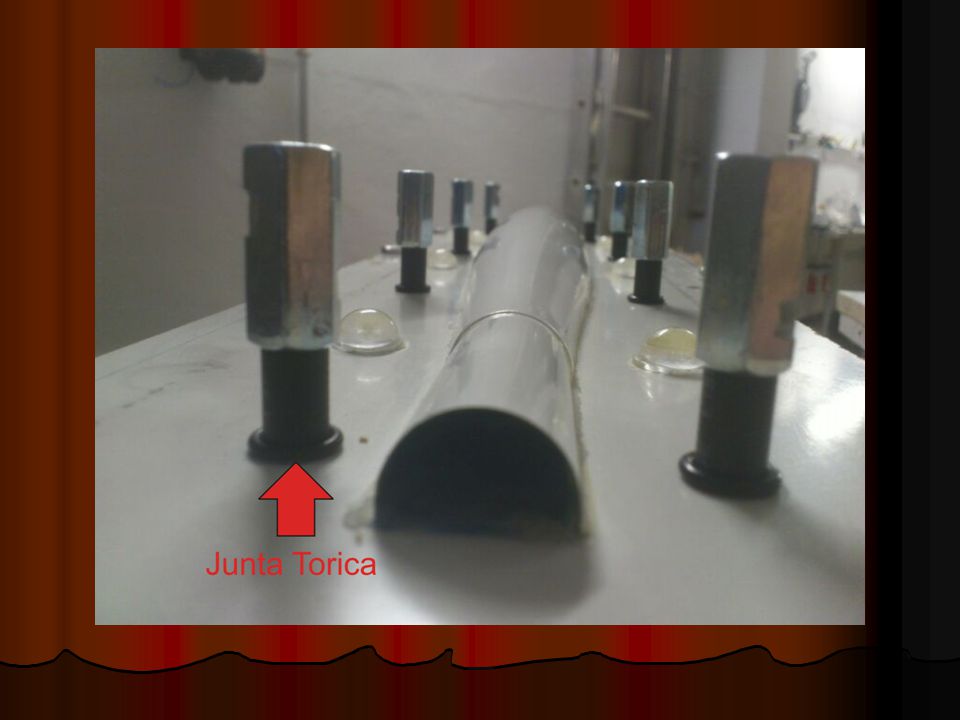

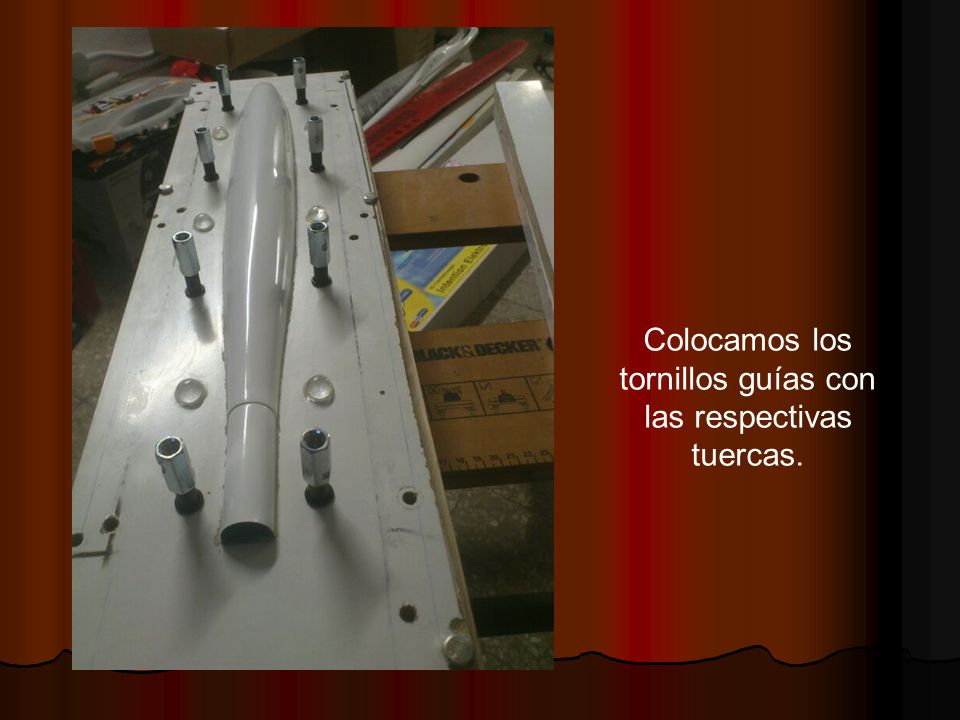

4 Colocamos los tornillos guías con las respectivas tuercas.

5

6 Ahora empezamos con las resinas.
Aquí se puede observar una capa de Gel Coat de poliéster con colorante rojo, que después de mezclarlo bien, sale este color chicle. Esta capa se deja secar más menos una hora y cuando se encuentre en el punto mordiente, empezamos a realizar la mezcla del epoxi con el carbonato calcico en proporción 1:4, introducimos el colororante, que en esta ocasión fue del lustroso negro. Se bate todos los componentes y se vierte.

7

8 Empezamos el desmolde

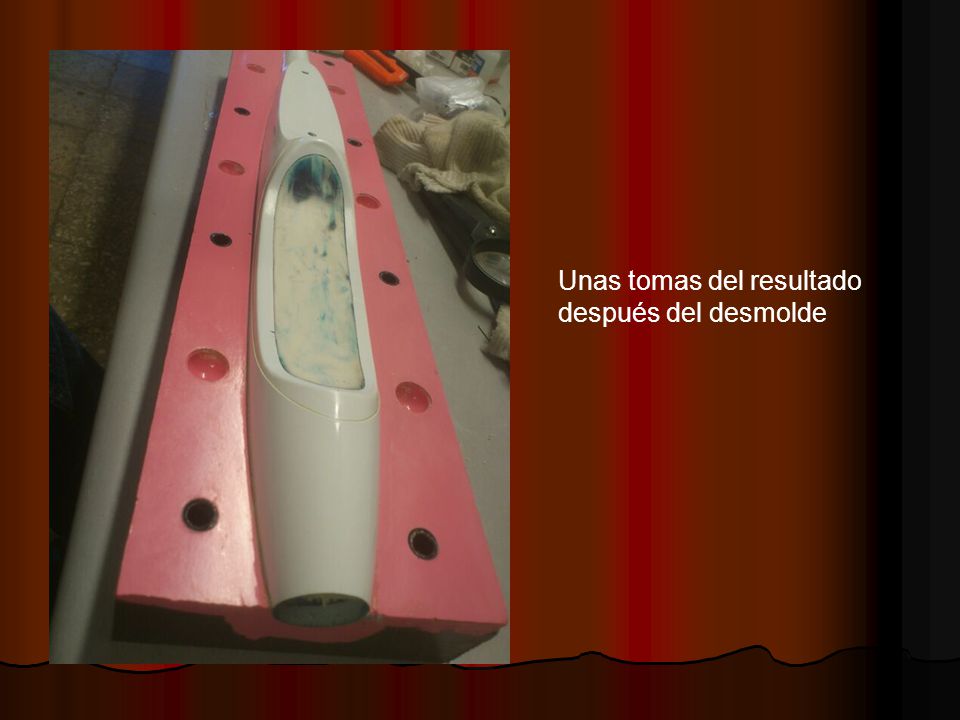

9 Unas tomas del resultado
después del desmolde

10

11

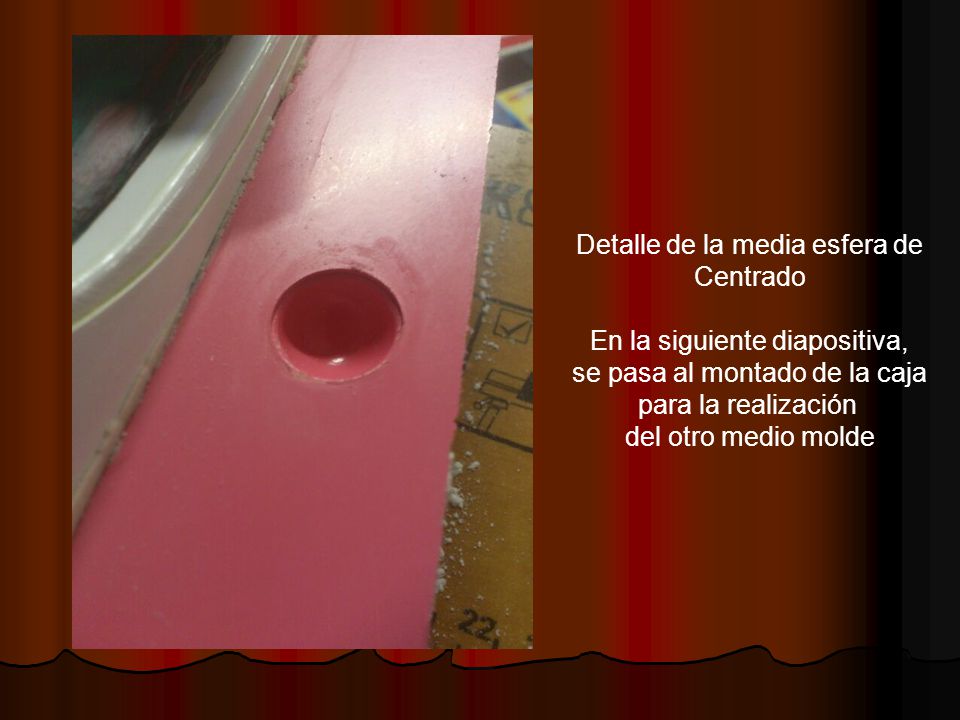

12 Detalle de la media esfera de Centrado En la siguiente diapositiva,
se pasa al montado de la caja para la realización del otro medio molde

13

14 las tablas que conforma la caja,Se procede a la aplicación de una mano

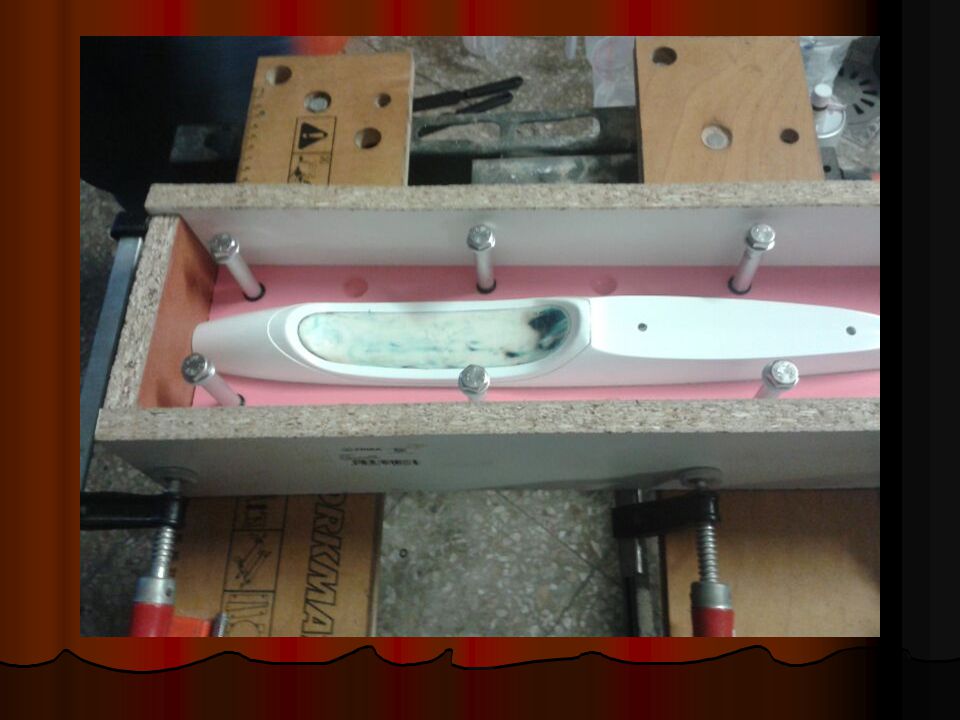

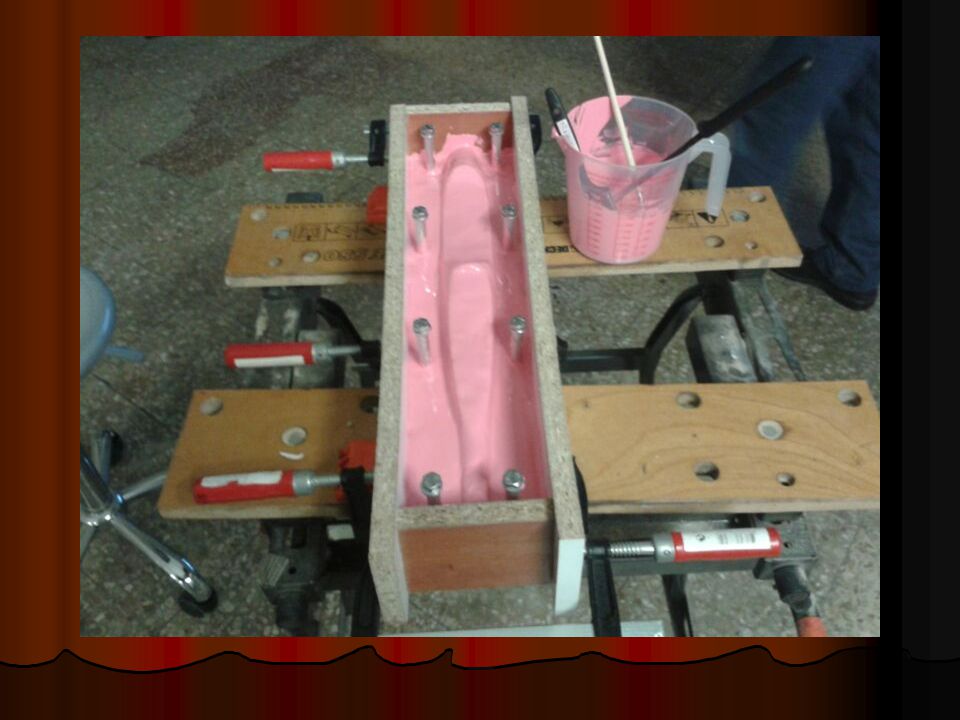

Después del montaje de las tablas que conforma la caja,Se procede a la aplicación de una mano de Gel Coat y resina epoxica como al principio de la presentación.

15

16

17

18 Ahora viene la sorpresa,
el desmolde

19

20

21

22 Y hasta el próximo, que será sacando fuselajes del molde.
Grupo de canarios por la sostenibilidad del aeromodelismo
