3 CONCEPTO DE BUS Un bus es un sistema digital que transfiere datos entre los componentes de un computador o entre computadores. Está formado por cables o pistas en un circuito impreso, dispositivos como resistencias y condensadores además de circuitos integrados. 3

4 4 FUNCIONAMIENTO La función del Bus es la de permitir la conexión lógica entre distintos subsistemas de un sistema digital, enviando datos entre dispositivos de distintos ordenes: desde dentro de los mismos circuitos integrados, hasta equipos digitales completos que forman parte de supercomputadoras. La mayoría de los buses están basados en conductores metálicos por los cuales se trasmiten señales eléctricas que son enviadas y recibidas con la ayuda de integrados que poseen una interfaz del bus dado y se encargan de manejar las señales y entregarlas como datos útiles. Las señales digitales que se trasmiten son de datos, de direcciones o señales de control.

5 En cualquier bus se presentan unas funciones en l í neas dedicadas a: L í neas de Direcci ó n son las encargadas de indicar la posici ó n de memoria o el dispositivo con el que se desea establecer comunicaci ó n. L í neas de Control son las encargadas de enviar se ñ ales de arbitraje entre los dispositivos. Entre las m á s importantes est á n las líneas de interrupci ó n, DMA y los indicadores de estado. L í neas de Datos trasmiten los bits, de manera que por lo general un bus tiene un ancho que es potencia de 2.

6 6 *Existen dos grandes tipos clasificados por el método de envió de la información: *Bus paralelo*Bus serie

7 7 TIPOS DE BUS * SCSI (Small Computer System Interface) * IDE/ATA/PATA

8 8 * SAS (Serial Attached SCSI) * Serial ATA

9 9 * USB (Universal Serial Bus) Algunas de sus características son: Clavijas peque ñ as, robustas y de f á cil uso. Conexi ó n/desconexi ó n r á pida. En un puerto USB se pueden conectar hasta 127 dispositivos

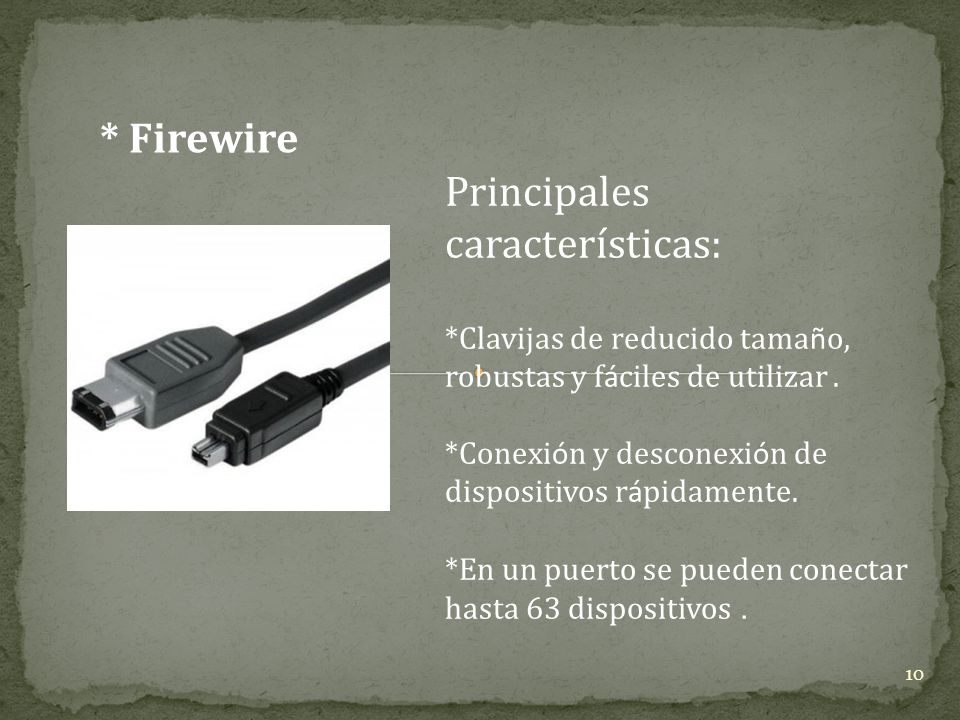

10 10 * Firewire Principales características: *Clavijas de reducido tama ñ o, robustas y f á ciles de utilizar. *Conexi ó n y desconexi ó n de dispositivos r á pidamente. *En un puerto se pueden conectar hasta 63 dispositivos.

11 11 Concepto de Puerto En informática, un puerto es una forma genérica de denominar a una interfaz por la cual diferentes tipos de datos pueden ser enviados y recibidos. Dicha interfaz puede ser física, o puede ser a nivel software.

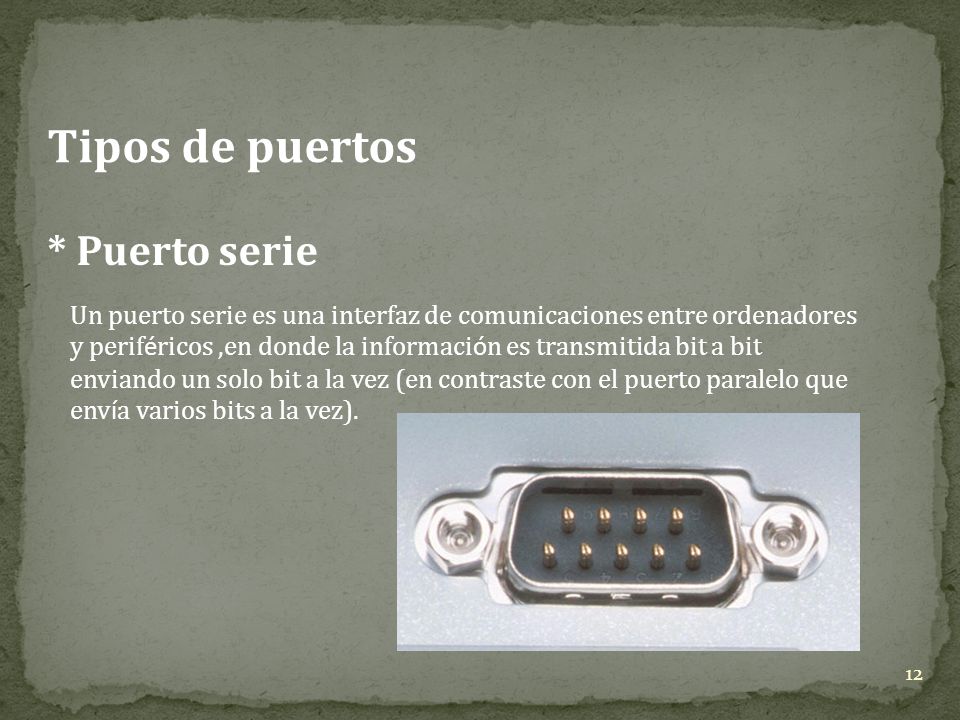

12 12 Tipos de puertos * Puerto serie Un puerto serie es una interfaz de comunicaciones entre ordenadores y perif é ricos,en donde la informaci ó n es transmitida bit a bit enviando un solo bit a la vez (en contraste con el puerto paralelo que env í a varios bits a la vez).

13 13 * Puerto PCI Puertos PCI : son ranuras de expansi ó n en las que se puede conectar tarjetas de sonido, de v í deo, de red etc. El slot PCI se sigue usando hoy en d í a y podemos encontrar bastantes componentes (la mayor í a) en el formato PCI.

14 14 * PCI-Express Es un nuevo desarrollo del bus PCI que usa los conceptos de programaci ó n y los est á ndares de comunicaci ó n existentes, pero se basa en un sistema de comunicaci ó n serie mucho m á s r á pido que PCI y AGP.

15 15 * Puertos de memoria A estos puertos se conectan las tarjetas de memoria RAM. Los puertos de memoria, son aquellos puertos en donde se puede agrandar o extender la memoria de la computadora.

16 16 PUERTOS USB fue creado a principios de 1996. La sigla USB significa Bus Serie Universal (Universal Serial Bus) Se le llama universal, porque todos los dispositivos se conecten al puerto. Conexión que es posible, porque es capaz de hacer conectar hasta un total de 127 dispositivos. A través del cable USB no sólo se transfieren datos; además es posible alimentar dispositivos externos

17 17 Puerto Paralelo El puerto paralelo (protocolo centronics) se utiliza generalmente para manejar impresoras. Sin embargo, dado que este puerto tiene un conjunto de entradas y salidas digitales, se puede emplear para hacer prácticas experimentales de lectura de datos y control de dispositivos. Esta obra pretende dar a conocer los aspectos más relevantes del puerto paralelo, de modo que se pueda utilizar como una interface de entrada/salida que funcione de modo subordinado a rutinas de software.

18 PUERTO FIRE WIRE :significa alambre de fuego, ello haciendo alusión a su alta velocidad de transmisión de datos entre la computadora y los dispositivos externos. FireWire es un conector de forma especial con 6 terminales, que permite la transmisión de datos entre un dispositivo externo (periférico), con la computadora; por ello es denominado puerto. 18
