DIAGRAMA DE MAIN BOARD Jasbleidy González Murillo Nº 12

Presentación del tema: "DIAGRAMA DE MAIN BOARD Jasbleidy González Murillo Nº 12"— Transcripción de la presentación:

1 DIAGRAMA DE MAIN BOARD Jasbleidy González Murillo Nº 12
Manuela Gutiérrez Torres Nº 14 11 Info 3

2

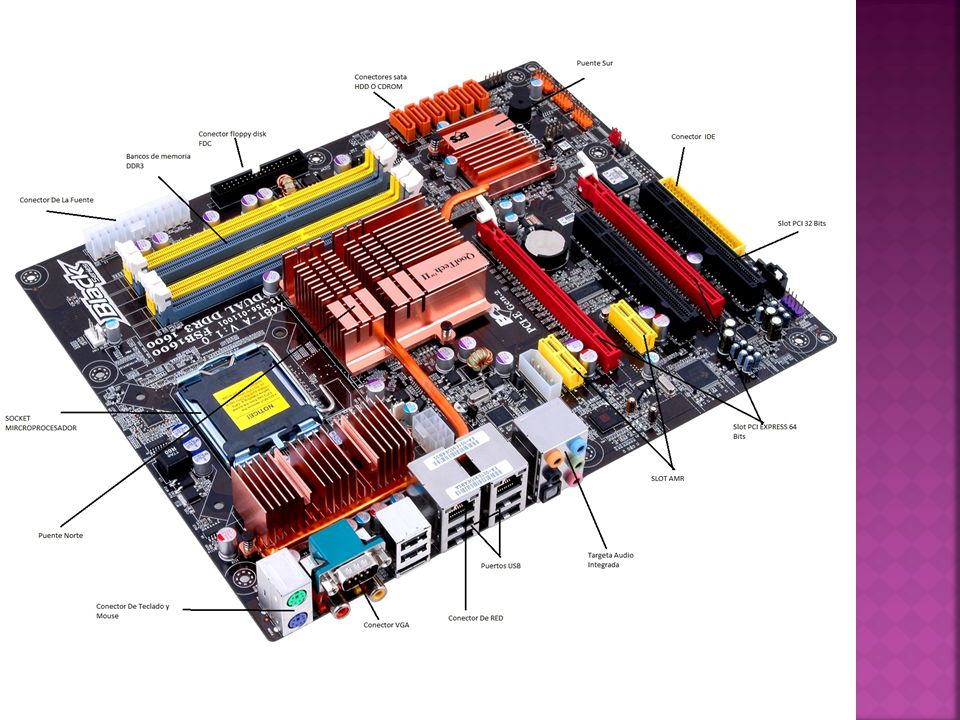

3 Socket  Es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en las consolas de videojuegos.

4 Slot Es un elemento de la placa base de un computador que permite conectar a esta una tarjeta adicional o de expansión, la cual suele realizar funciones de control de dispositivos periféricos adicionales, tales como monitores, impresoras o unidades de disco. En las tarjetas madre del tipo LPX las ranuras de expansión no se encuentran sobre la placa sino en un conector especial denominado riser card. Las ranuras están conectadas entre sí. Una computadora personal dispone generalmente de ocho unidades, aunque puede llegar hasta doce.

5 IDE / SATA El interfaz ATA o PATA, originalmente conocido como IDE (Integrated Device Electronics), es un estándar de interfaz para la conexión de los dispositivos de almacenamiento masivo de datos y las unidades ópticas que utiliza el estándar derivado de ATA y el estándar ATAPI. Sistema controlador de discos sustituye al P-ATA (conocido simplemente como IDE/ATA o ATA Paralelo). S-ATA proporciona mayor velocidad, además de mejorar el rendimiento si hay varios discos rígidos conectados. Además permite conectar discos cuando la computadora está encendida (conexión en caliente).

6 PCI’s o Peripheral Component Interconnect
Una definición algo gruesa sería que PCI es el canal de datos en donde se conectan los dispositivos como tarjetas de red, discos duros, etc. Un Peripheral Component Interconnect  es un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en PC, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores.

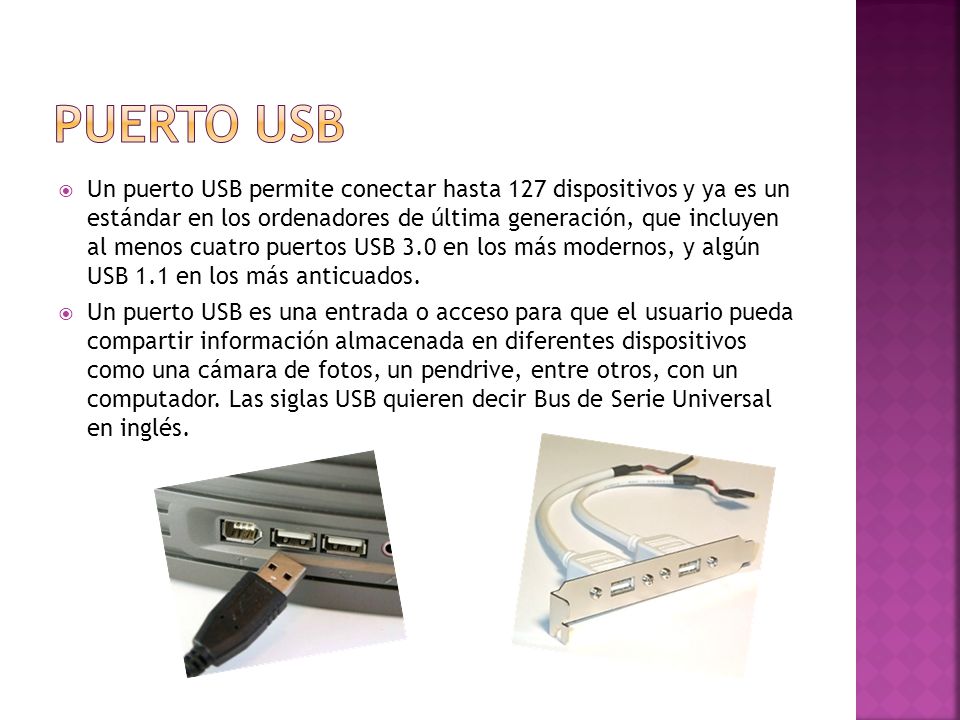

7 PUERTO USB Un puerto USB permite conectar hasta 127 dispositivos y ya es un estándar en los ordenadores de última generación, que incluyen al menos cuatro puertos USB 3.0 en los más modernos, y algún USB 1.1 en los más anticuados. Un puerto USB es una entrada o acceso para que el usuario pueda compartir información almacenada en diferentes dispositivos como una cámara de fotos, un pendrive, entre otros, con un computador. Las siglas USB quieren decir Bus de Serie Universal en inglés.

8 BATERIA La pila es una pequeña batería de 3v (a veces 5v) la cual va en la placa madre del PC, la función de la pila tipo botón es entregarle energía continua a la placa madre para que almacene la información de los BIOS y ser guardada en la memoria RAM CMOS, cuando la pila se saca la BIOS se resetean, existen varias pilas virtuales en cuestiones de memoria las utiliza el sistema operativo.
