1 Pan American Energy LLC
Transporte de Hidrocarburos Líquidos y Gasoductos de Captación 21/12/05

2 Agenda Descripción del Sistema de Transporte de Liquidos y Gas Sistema de Integridad y Confiabilidad de Gasoductos Vinculación con la Gestión Comercial Sistema de Gestión Ambiental

3 Areas Operadas Golfo San Jorge Acambuco Tierra del Fuego Neuquén
Interactive Map

4 Golfo San Jorge Back to Menu

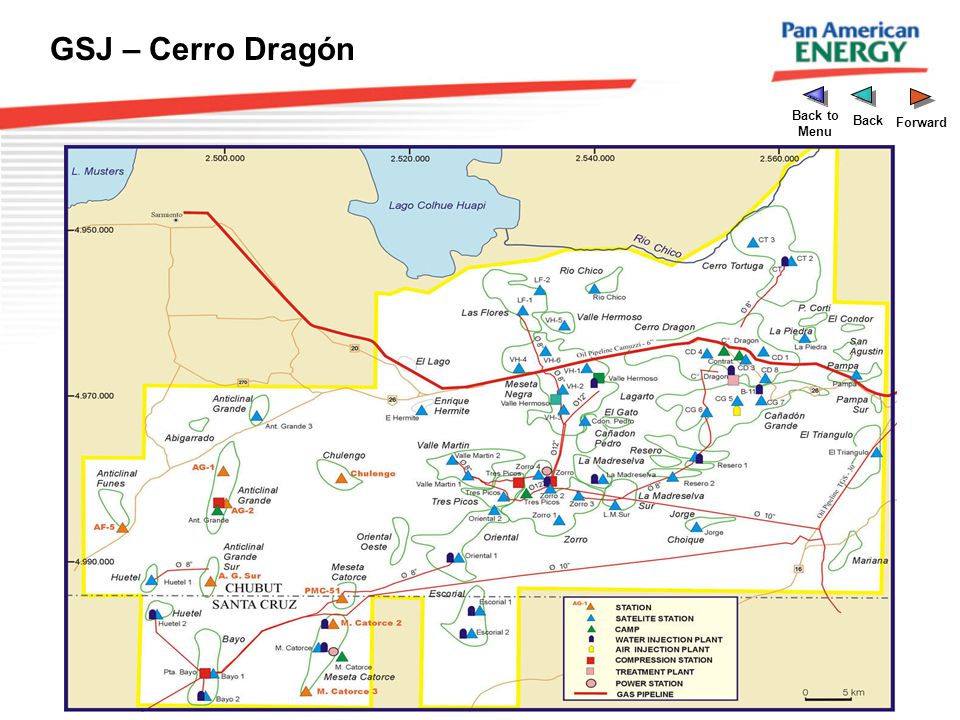

5 GSJ – Cerro Dragón Back to Menu Back Forward

6 GSJ – Piedra Clavada Back

7 GSJ – Koluel Kaike Back

8 Acambuco Back to Menu

9 Neuquen Back to Menu

10 Tierra Del Fuego Back to Menu Información General

11 TDF Gasoductos Principales San Sebastián (SS)
Back to Menu Back Forward Gasoductos Principales San Sebastián (SS) Sistema de Gasoductos Zona Norte Sist. Oleod. y Poliductos Principales de SS

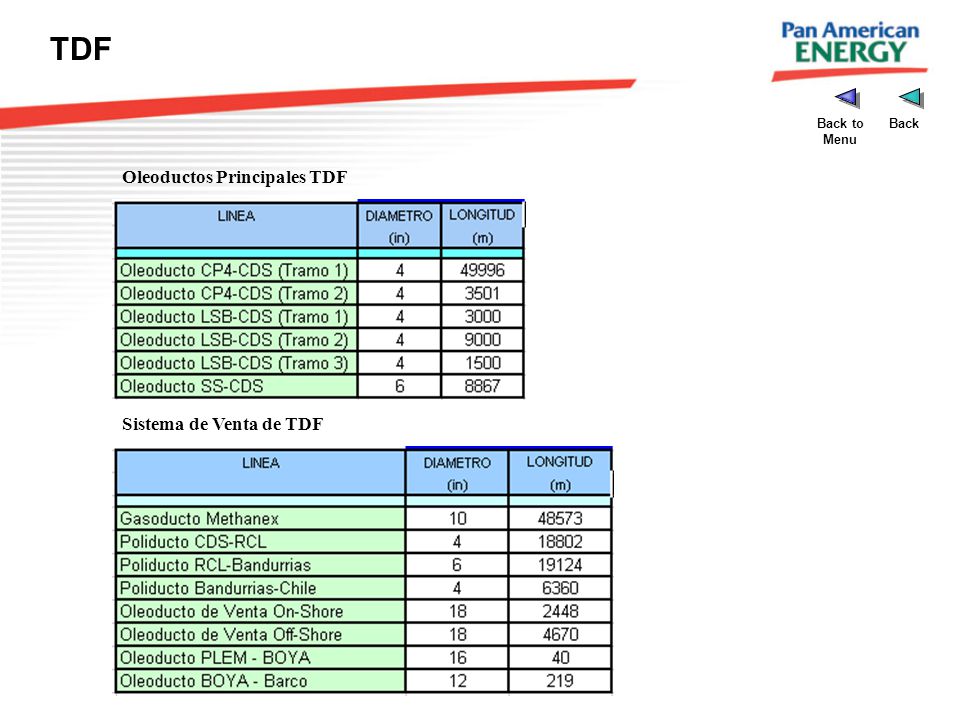

12 TDF Oleoductos Principales TDF Sistema de Venta de TDF Back to Menu

13 ACA Back to Menu

14 NQN – Lindero Atravesado
Back to Menu Gas Pipelines Oil Pipelines

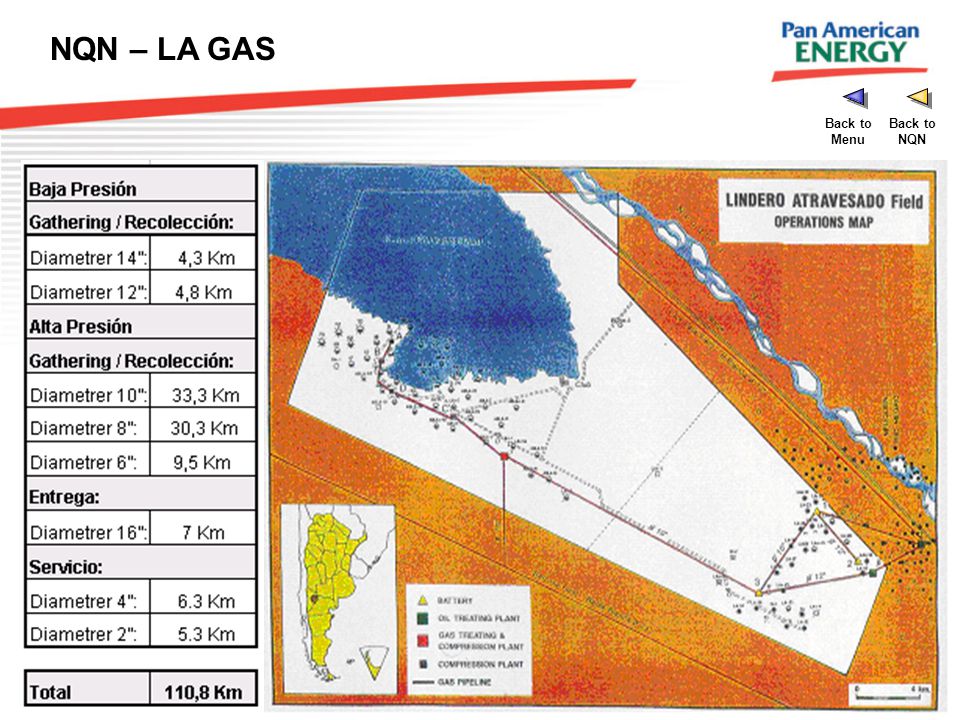

15 NQN – LA GAS Back to Menu Back to NQN

16 NQN – LA Petróleo Back to Menu Back to NQN

17 GSJ Infraestructura de Ductos
Back Forward Ductos Principales: 4345 Km de líneas de producción y captación (exportación de petróleo y gas, inyección de agua y distribución de petróleo y gas) Oleoducto Principal ( Ant. Funes Cerro Dragón – Caleta Córdoba): Tramo 12” : 59,370 Km. Tramo 14”: 70,106 Km. Oleoductos:

18 CD – Mapa de Oleoductos Back to CD Back Forward Oleoductos:

19 GSJ - Infraestructura de Gasoductos
Back to CD Pipelines: Gasoductos:

20 Sistema de Integridad y Confiabilidad de Gasoductos
Objetivos: Reducir el potencial de ocurrencia de fallas Mantener condiciones seguras de operación en el tiempo Prevenir la contaminación ambiental Trabajar con el programa de inspección basada en riesgo Programa de Monitoreo: Corrosión Externa Corrosión Interna Programa de Inspección: Medición, registro, procesamiento y realimentación de corrosión externa e interna Programa de Mitigación: Corrosión Externa: Reconversión de Protección Catódica y Reparación de Revestimiento Corrosión Interna: Dosificación de Productos Químicos Herramienta sistemática e integrada, que permite mejorar continuamente la seguridad en la operación de las lineas de Petroleo y Gas Implementación: Cada uno de los programas está compuesto por acciones que combinan el registro y análisis de datos, la reparación, el reemplazo y el mantenimiento de activos. Programa de Monitoreo: Con el objetivo de lograr una máxima confiabilidad en los registros, caracterizar la agresividad del medio, evaluar la eficiencia del sistema de protección catódica y optimizar recursos, las mediciones se llevan a cabo en estaciones de protección anticorrosivo (EPA), instaladas en los manifold de producción e inyección, en oleoductos, gasoductos y acueductos • Corrosión Externa: Potenciales: ON, OFF y de corrosión. • Velocidad de corrosión instantánea. • Corriente de protección catódica. Corrosión Interna: Velocidad de corrosión instantánea (sensores electroquímicos). Velocidad de corrosión promedio (cupones – sensores electrorresistivos). Velocidad de corrosión localizada (cupones). Concentración de especies químicas agresivas (análisis fisicoquímico). Concentración de gases disueltos (cromatografía). Identificación de mecanismos corrosivos (productos de corrosión). Variables operativas (temperatura, presión y caudal). Programa de Inspección: Comprende la medición, registro, procesamiento y realimentación de todos los parámetros directamente relacionados con los mecanismos de corrosión externa e interna que afectan la integridad de los activos en servicio (Incluye ténicas de inspeccion por END, Ultrasonido, ILI, Onda longuitudinal). Programa de Mitigación: Corrosión Externa: Comprende el Programa de Reconversión de Protección Catódica y el Programa de Reparación de Revestimiento ( previa inspección por CIS – DCVG). Corrosión Interna: Comprende el Programa de Dosificación de Productos Químicos. (Este programa está conducido y gestionado en conjunto con proveedores preferenciales de PAE, y su control se lleva a cabo por medio del programa de monitoreo de corrosión interna).

21 Sistema de Integridad y Confiabilidad de Gasoductos
Análisis de Riesgo: Establecer riesgo de líneas, equipos y tanques en servicio Proyectar el riesgo en el tiempo en función de distintos escenarios posibles Formular y corregir los programas de inspección, monitoreo y mitigación Evaluar el impacto del riesgo en la operación (técnico, operativo y económico) Analisis de Riesgo Establecer riesgo relativo (cualitativo) o absoluto (cuantitativo) de líneas, equipos y tanques en servicio Revisión del Programa: La revisión del programa involucra la verificación del cumplimiento de los objetivos definidos en la estrategia y un análisis de eficiencia del proceso de implementación de la Gestión de Integridad. Revisión de Estrategia: La revisión estratégica tiene como objetivo asegurar la consistencia y factibilidad de la Gestión de Integridad, en función de la evolución en los objetivos de negocios de PAE. Por esta razón, se lleva a cabo anualmente e involucra al Team Líder del Grupo de Inetgridad, a los líderes de los otros sectores y a la Gerencia.

22 Vinculación con la gestión comercial líquidos
Servicios de Transporte Crudo 1) Areas: Lindero Atravesado Crudo: Neuquino Compañía: Petrobras S.A. Tramos: Pozo LA 85 - Centenario Compañía: Oldelval S.A. Tramos: Centenario – Puerto Rosales 2) Areas: Piedra Clavada – Koluel Kaike Crudo: Cañadón Seco Compañía: YPF S.A. Tramos: Yacimientos – Terminal Caleta Olivia 3) Areas: Acambuco Crudo: Macueta Tramos: Camión Yacimiento – Aguaray Tramo: Piquirenda - Refinor Servicios de Almacenaje Crudo 1) Areas: Cerro Dragón – Piedra Clavada – Koluel Kaike Crudo: Escalante y Cañadón Seco Compañía: Termap S.A. Playa de tanques: Caleta Olivia (Cañadón Seco) y Caleta Córdova (Escalante) 2) Areas: Lindero Atravesado Crudo: Medanito Compañía: YPF S.A. Playa de tanques: Centenario. Compañía: Oiltanking Ebytem S.A. Playa de tanques: Puerto Rosales LPG 1) Areas: Lindero Atravesado Compañía: TGS Planta: General Cerri

23 Vinculación con la gestión comercial líquidos
CRUDO SERVICIO DE TRANSPORTE Area: Cerro Dragón Compañía: Colhue Huapi S.A. Tramo: Cerro Dragón – Caleta Córdova SERVICIO DE ALMACENAJE – RECEPCION – BOMBEO Area: San Sebastián Compañía: UTE Lago Fuego Planta: San Sebastián Planta y Cargadero: Cruz del Sur LPG

24 Vinculación con la gestión Comercial Gas
Pan American Energy ha certificado su Sistema de Gestión Ambiental bajo ISO en todas los yacimientos que opera. PAE certificó por Unidades de Gestión, comenzó a fines del 2001 y finalizó con Golfo San Jorge en Marzo del En aquel momento se certificaba la ISO 14001/1994. Durante fines del 2001 y comienzos del 2002, las áreas operadas: Unidad de Gestión Neuquén, Unidad de Gestión Acambuco, Unidad de Gestión Tierra del Fuego y por último Unidad de Gestión Golfo San Jorge certificaron la norma, obteniendo la re-certificación durante el 2004 y 2005 certificando la ISO 14000/2004 (hay una pequeña diferencia). El alcance de la misma cubre todas las operaciones llevadas a cabo por la compañía en sus actividades de exploración y producción de hidrocarburos. El ente certificador es TÜV Rheinland Group y el alcance de la misma abarca todas las actividades que llevamos a cabo en nuestras operaciones bajo la concesión que tenemos en exploración y producción de hidrocarburos.

25 Sistema de Gestión Ambiental
Bajo Norma ISO 14001 Certificado TÜV Rheinland Group certificador 2001/2002 Certificación ISO 14001 2004/2005 Re-certificación El alcance de la certificación abarca todas las operaciones de PAE en sus actividades de exploración y producción de hidrocarburos Pan American Energy ha certificado su Sistema de Gestión Ambiental bajo ISO en todas los yacimientos que opera. Durante fines del 2001 y comienzos del 2002, las áreas operadas: Unidad de Gestión Neuquén, Unidad de Gestión Acambuco, Unidad de Gestión Tierra del Fuego y por último Unidad de Gestión Golfo San Jorge certificaron la norma, obteniendo la re-certificación durante el 2004 y 2005. El alcance de la misma cubre todas las operaciones llevadas a cabo por la compañía en sus actividades de exploración y producción de hidrocarburos. El ente certificador es TÜV Rheinland Group
