1 V CONVENCION ANUAL ISGA EL CALAFATE 2009
DISERTANTE: ING. GASTON L. SALAS .

2 SUBDISTRIBUCION DE GAS NATURAL Y GAS LICUADO DE PETROLEO.
PROVINCIA DE SANTA CRUZ

3 SUBDISTRIBUCION DISTRIGAS S.A. 2009

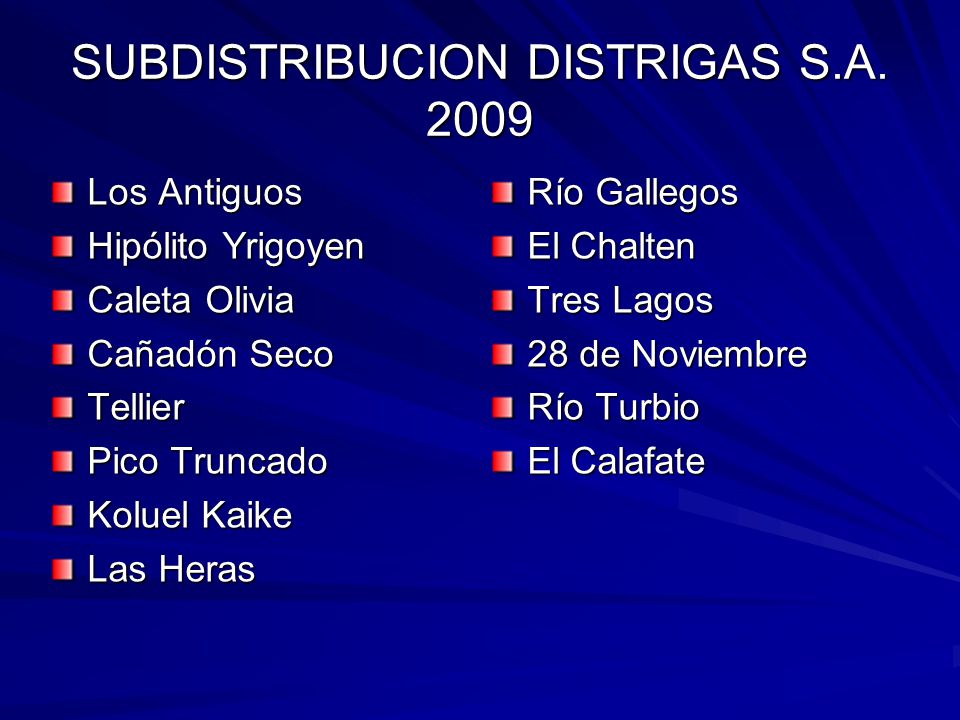

Los Antiguos Hipólito Yrigoyen Caleta Olivia Cañadón Seco Tellier Pico Truncado Koluel Kaike Las Heras Río Gallegos El Chalten Tres Lagos 28 de Noviembre Río Turbio El Calafate

4 SUBDISTRIBUCION DISTRIGAS S.A.
CHILE OCEANO ATLANTICO

5 SITUACION DISTRIBUCION GLP POR REDES EN LA PROVINCIA 2005

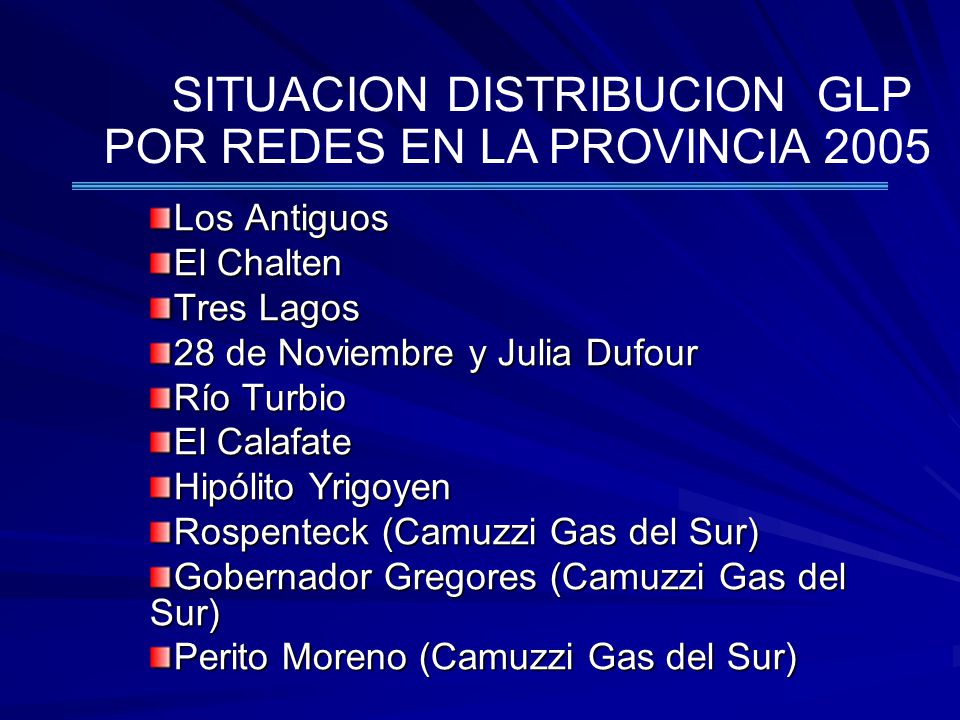

Los Antiguos El Chalten Tres Lagos 28 de Noviembre y Julia Dufour Río Turbio El Calafate Hipólito Yrigoyen Rospenteck (Camuzzi Gas del Sur) Gobernador Gregores (Camuzzi Gas del Sur) Perito Moreno (Camuzzi Gas del Sur)

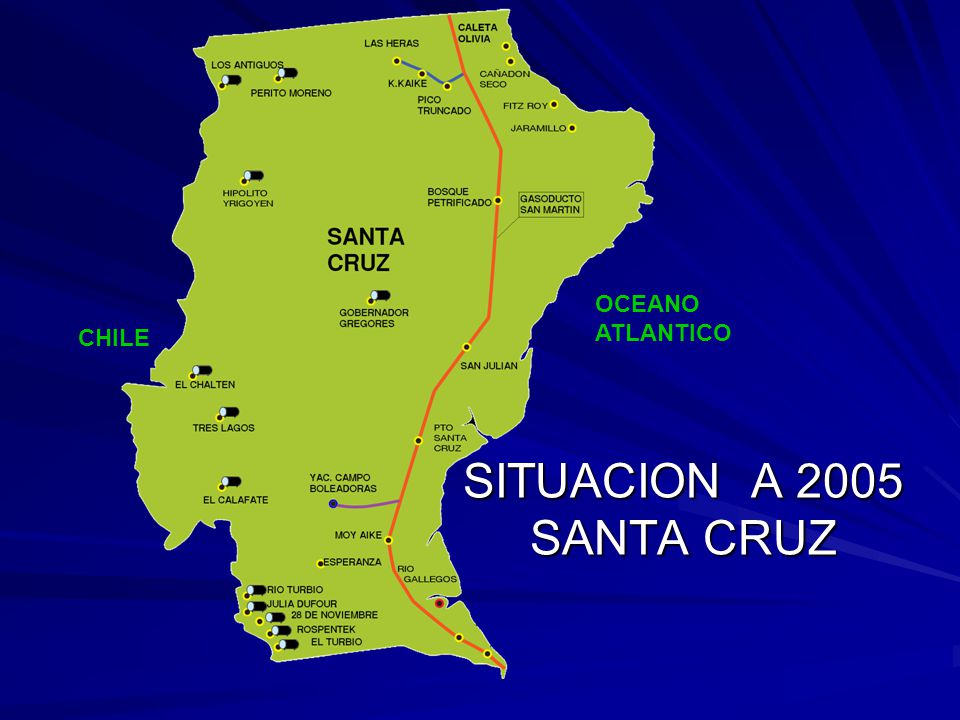

6 OCEANO ATLANTICO CHILE SITUACION A 2005 SANTA CRUZ

7 TANQUES DE ALMACENAMIENTO ( 3 de 110 m3 y 2 de 170 m3) Norma NAG – 112
ELCALAFATE

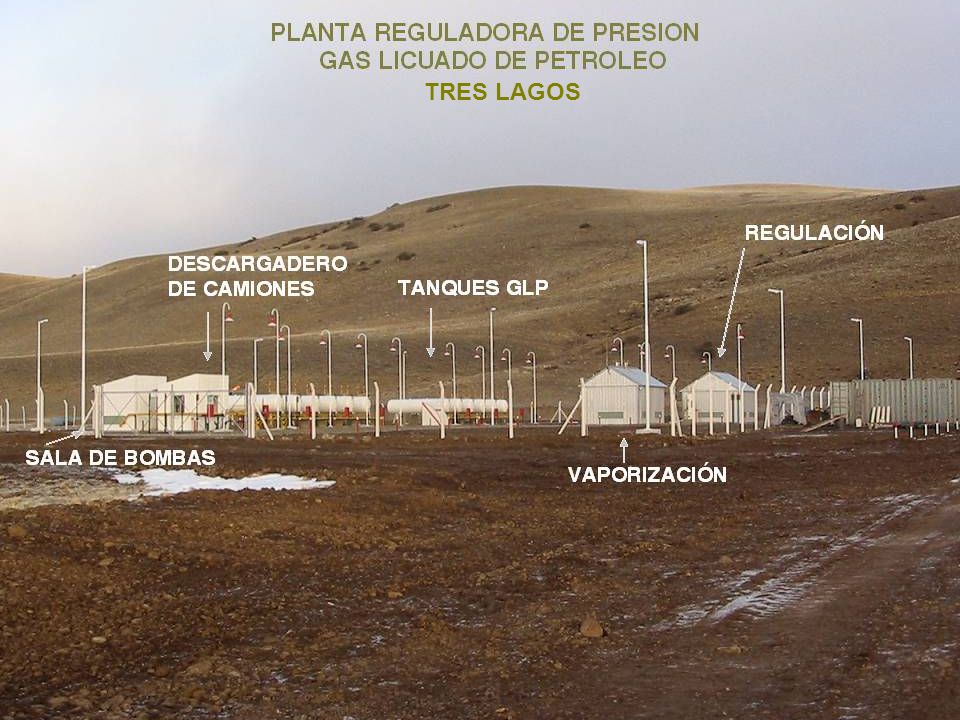

8 TRES LAGOS

9 PLANTA DE GLP RIO TURBIO

10 SUBSIDIOS DE GAS EN LA PATAGONIA
En la Patagonia, para mantener la igualdad de los cuadros tarifarios entre los usuarios de Gas Natural y Gas Licuado de Petróleo, el GLP se subsidia . Subsidio Compra GLP. Ley N° Subsidio Venta GLP. Ley N°

11 INCONVENIENTES ABASTECIMIENTO GLP

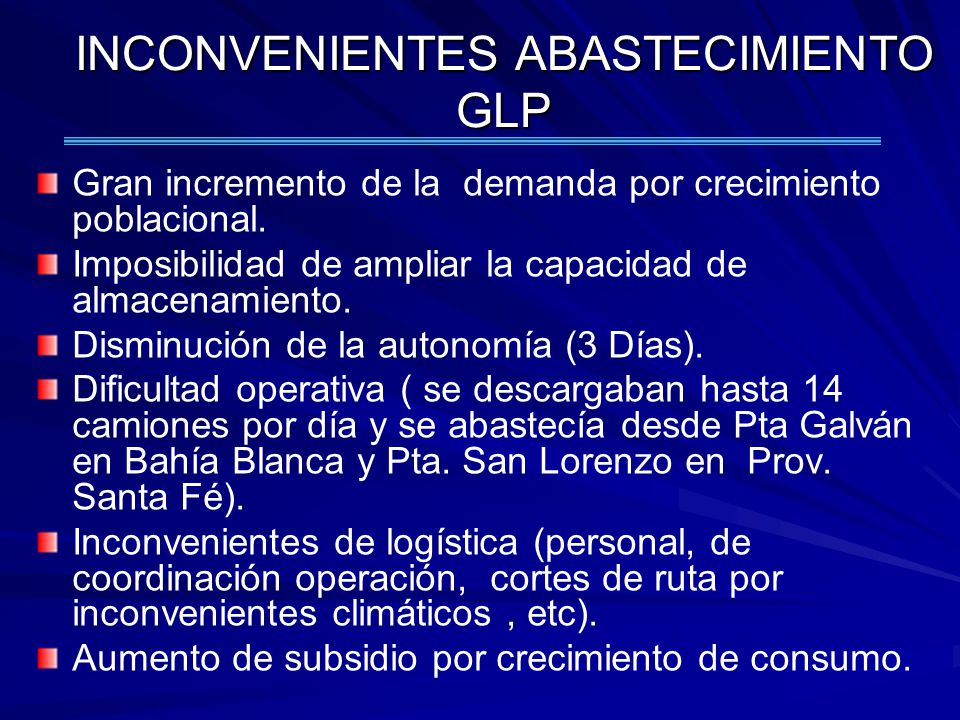

Gran incremento de la demanda por crecimiento poblacional. Imposibilidad de ampliar la capacidad de almacenamiento. Disminución de la autonomía (3 Días). Dificultad operativa ( se descargaban hasta 14 camiones por día y se abastecía desde Pta Galván en Bahía Blanca y Pta. San Lorenzo en Prov. Santa Fé). Inconvenientes de logística (personal, de coordinación operación, cortes de ruta por inconvenientes climáticos , etc). Aumento de subsidio por crecimiento de consumo.

12 CONVERSION GLP A GAS NATURAL

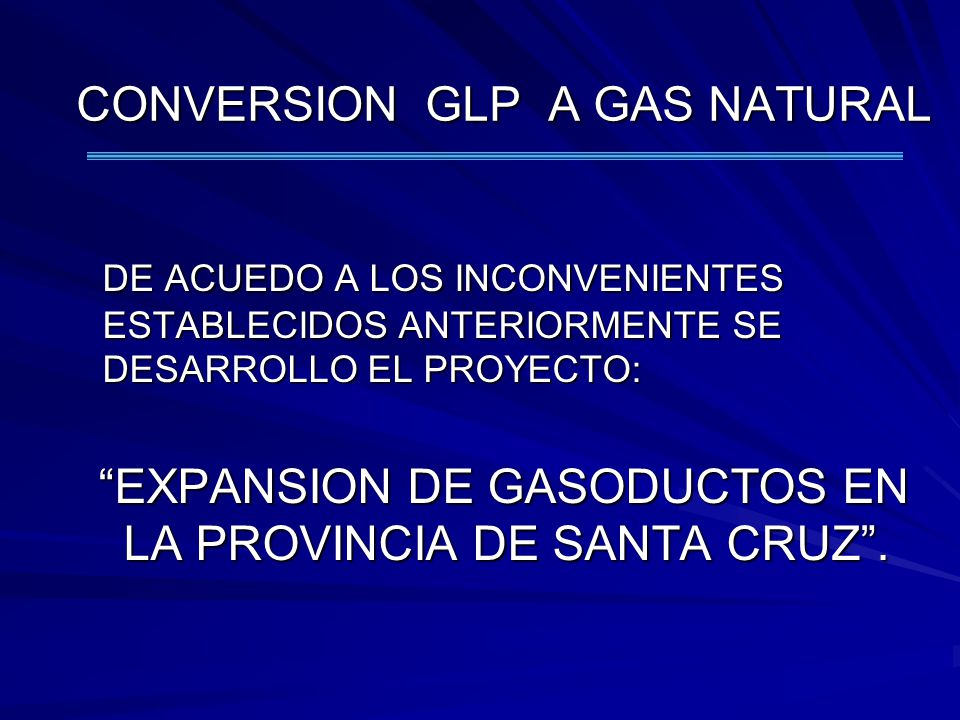

DE ACUEDO A LOS INCONVENIENTES ESTABLECIDOS ANTERIORMENTE SE DESARROLLO EL PROYECTO: “EXPANSION DE GASODUCTOS EN LA PROVINCIA DE SANTA CRUZ”.

13 Estrategia Abastecimiento Gas Licuado de Petróleo

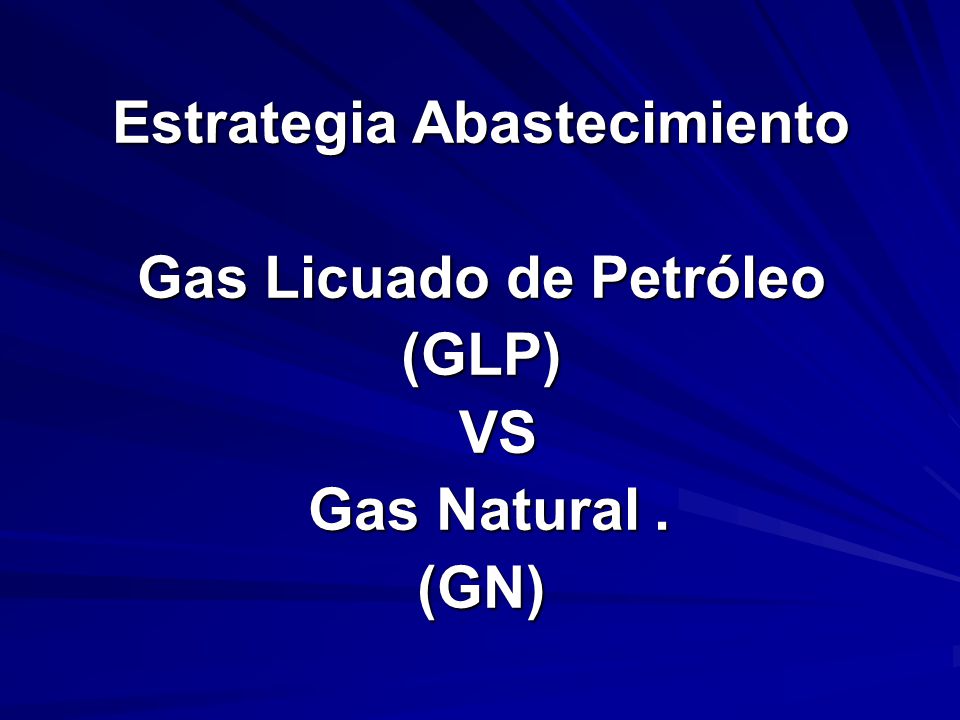

(GLP) VS Gas Natural . (GN)

14 “EXPANSION DE GASODUCTO DE LA PROVINCIA DE SANTA CRUZ”

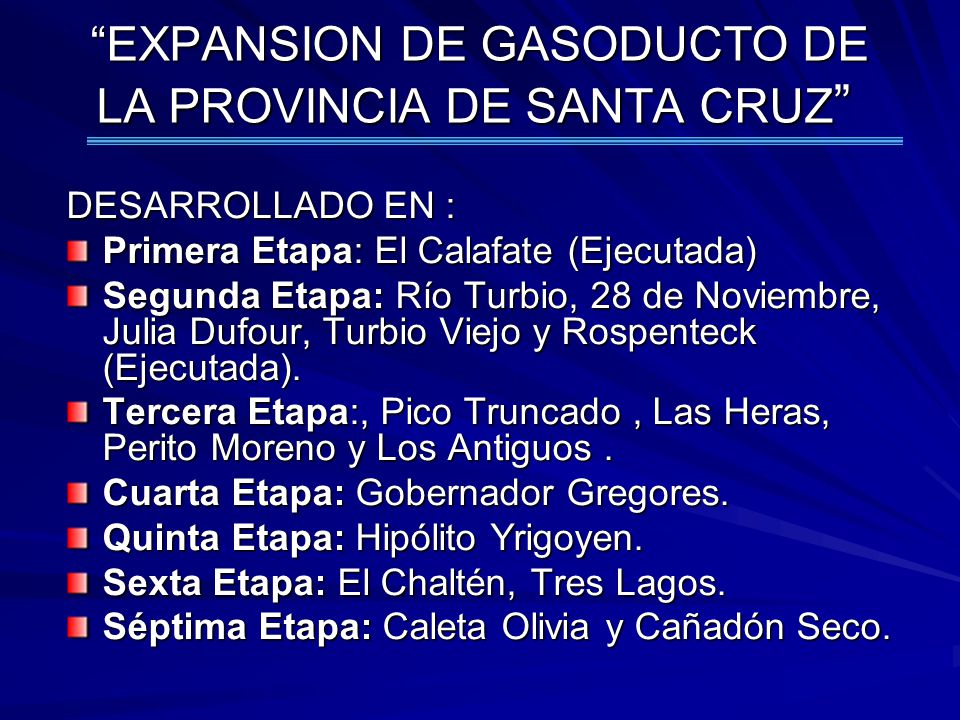

DESARROLLADO EN : Primera Etapa: El Calafate (Ejecutada) Segunda Etapa: Río Turbio, 28 de Noviembre, Julia Dufour, Turbio Viejo y Rospenteck (Ejecutada). Tercera Etapa:, Pico Truncado , Las Heras, Perito Moreno y Los Antiguos . Cuarta Etapa: Gobernador Gregores. Quinta Etapa: Hipólito Yrigoyen. Sexta Etapa: El Chaltén, Tres Lagos. Séptima Etapa: Caleta Olivia y Cañadón Seco.

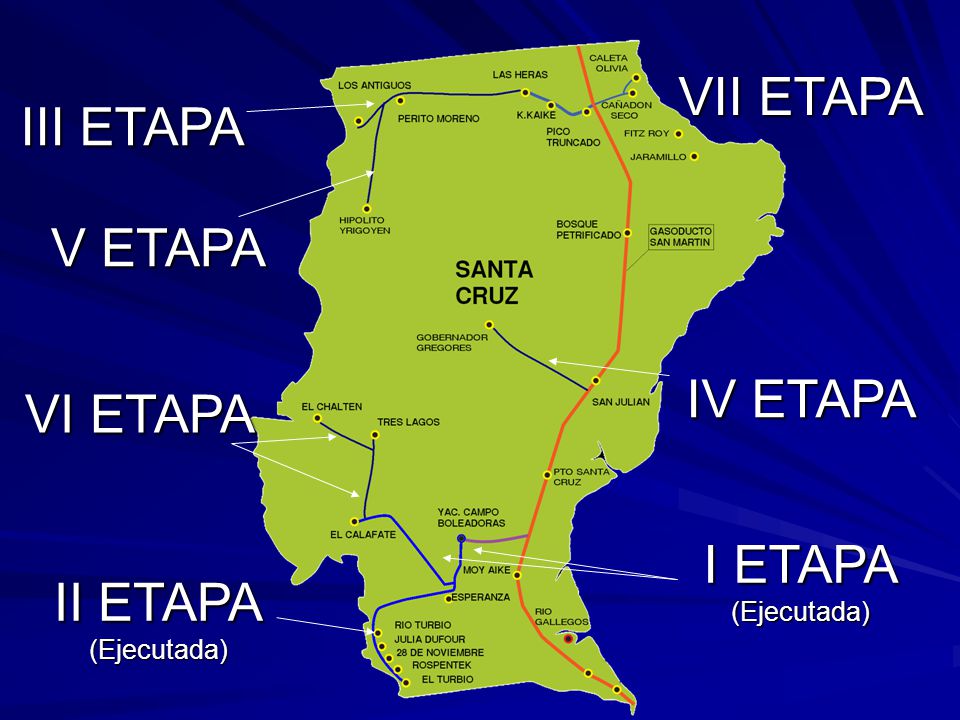

15 VII ETAPA III ETAPA V ETAPA IV ETAPA VI ETAPA I ETAPA (Ejecutada) II ETAPA (Ejecutada)

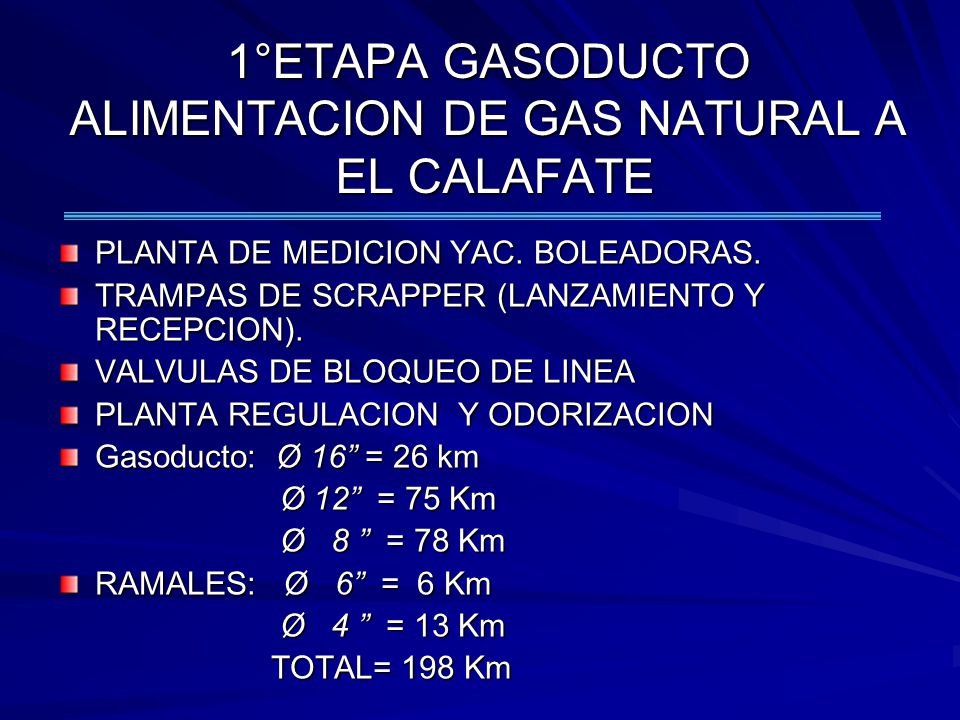

16 1°ETAPA GASODUCTO ALIMENTACION DE GAS NATURAL A EL CALAFATE
PLANTA DE MEDICION YAC. BOLEADORAS. TRAMPAS DE SCRAPPER (LANZAMIENTO Y RECEPCION). VALVULAS DE BLOQUEO DE LINEA PLANTA REGULACION Y ODORIZACION Gasoducto: Ø 16” = 26 km Ø 12” = 75 Km Ø 8 ” = 78 Km RAMALES: Ø 6” = 6 Km Ø 4 ” = 13 Km TOTAL= 198 Km

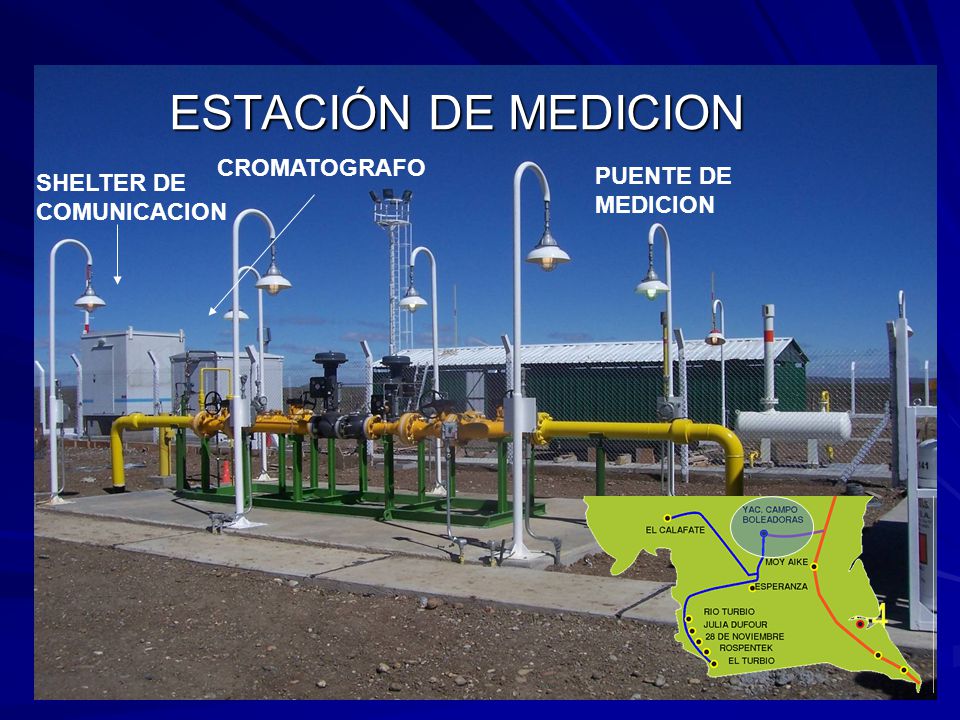

17 ESTACIÓN DE MEDICION CROMATOGRAFO PUENTE DE MEDICION
SHELTER DE COMUNICACION

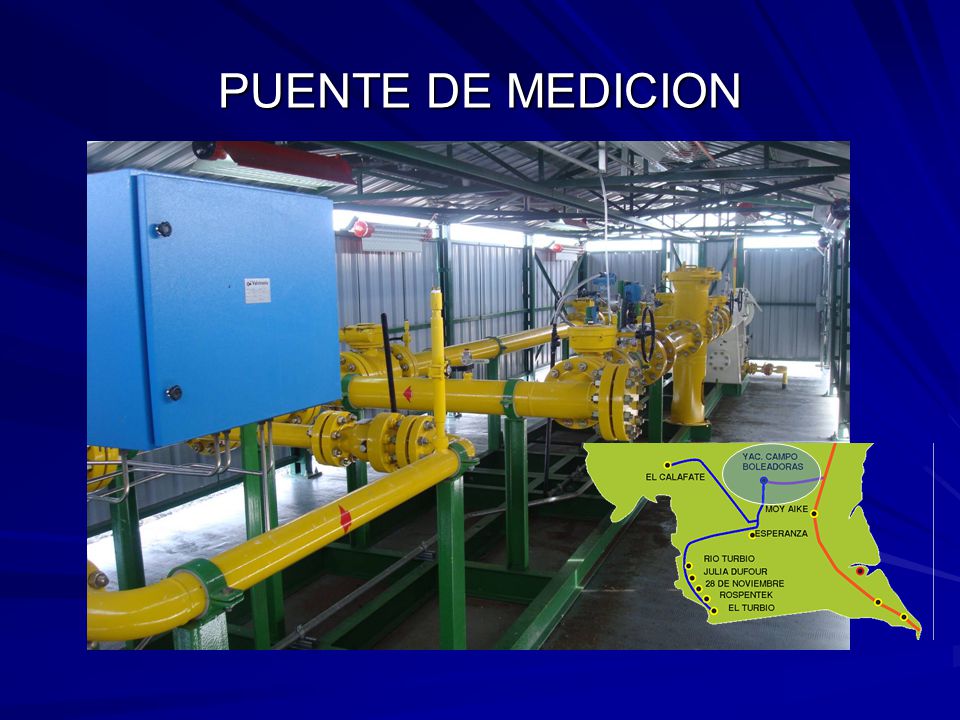

18 PUENTE DE MEDICION

19 PLANTA DE REGULACION, CALENTAMIENTO Y ODORIZACION EL CALAFATE
Planta ciudad El Calafate Odorizador Calentadores Válvula de entrada y salida Planta Usina Trampa Scraper Receptora

20 VALVULA DE LINEA

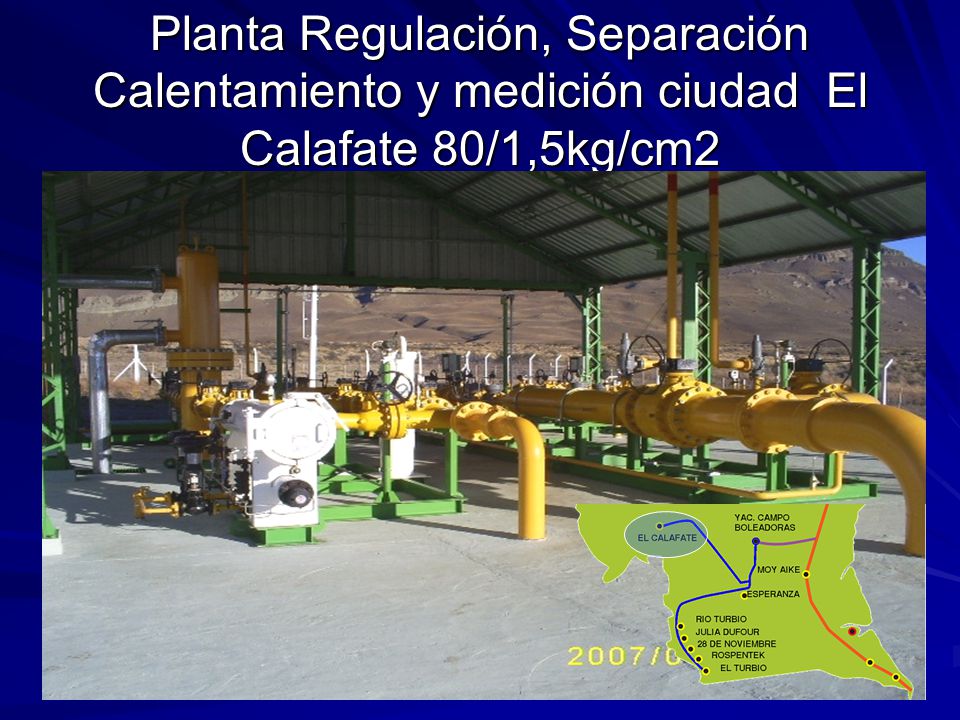

21 Planta Regulación, Separación Calentamiento y medición ciudad El Calafate 80/1,5kg/cm2

22 2° ETAPA GASODUCTO ALIMENTACION LOC. CUENCA CARBONIFERA
TRAMPAS DE SCRAPPER (LANZAMIENTO Y RECEPCION). VALVULAS DE BLOQUEO DE LINEA. PLANTA REGULACION Y ODORIZACION. Gasoducto: Ø 16” = 80 km. Ø 12” = 70 Km. RAMALES: Ø 6” = Km. Ø 4 ” = 24 Km TOTAL= Km

23 GASODUCTO EL CALAFATE Y CUENCA CARBONIFERA
CHILE GASODUCTO SAN MARTIN PUNTO DE CONEXIÓN YAC. BOLEADORAS OCEANO ATLANTICO PUNTO DE CONEXIÓN GASODUCTO SAN MARTIN

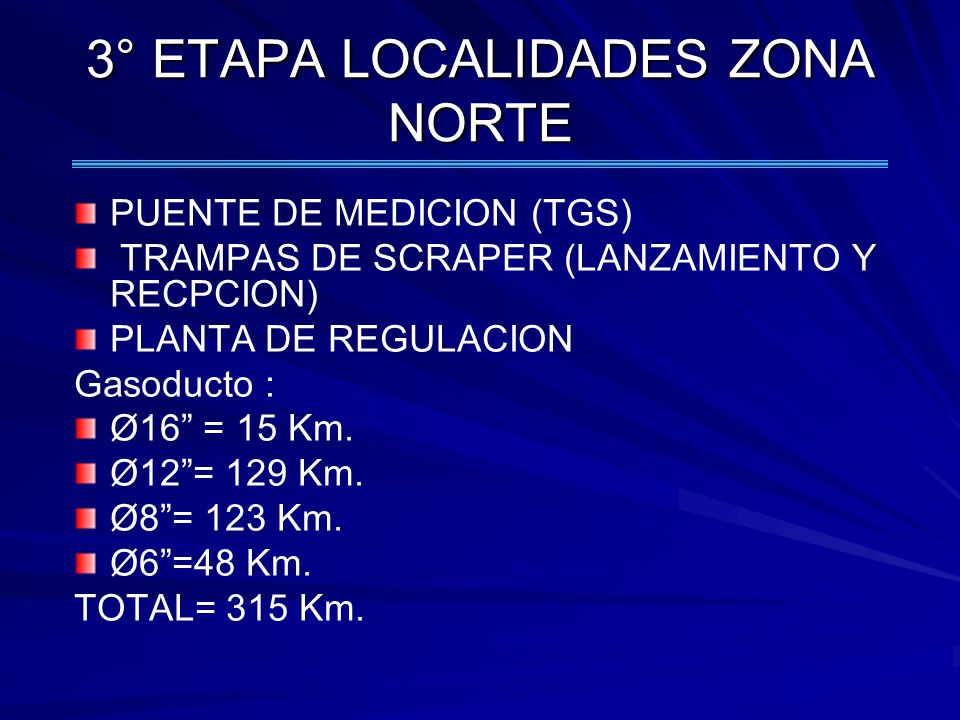

24 3° ETAPA LOCALIDADES ZONA NORTE
PUENTE DE MEDICION (TGS) TRAMPAS DE SCRAPER (LANZAMIENTO Y RECPCION) PLANTA DE REGULACION Gasoducto : Ø16” = 15 Km. Ø12”= 129 Km. Ø8”= 123 Km. Ø6”=48 Km. TOTAL= 315 Km.

25 4° ETAPA LOCALIDADES GOBERNADOR GREGORES

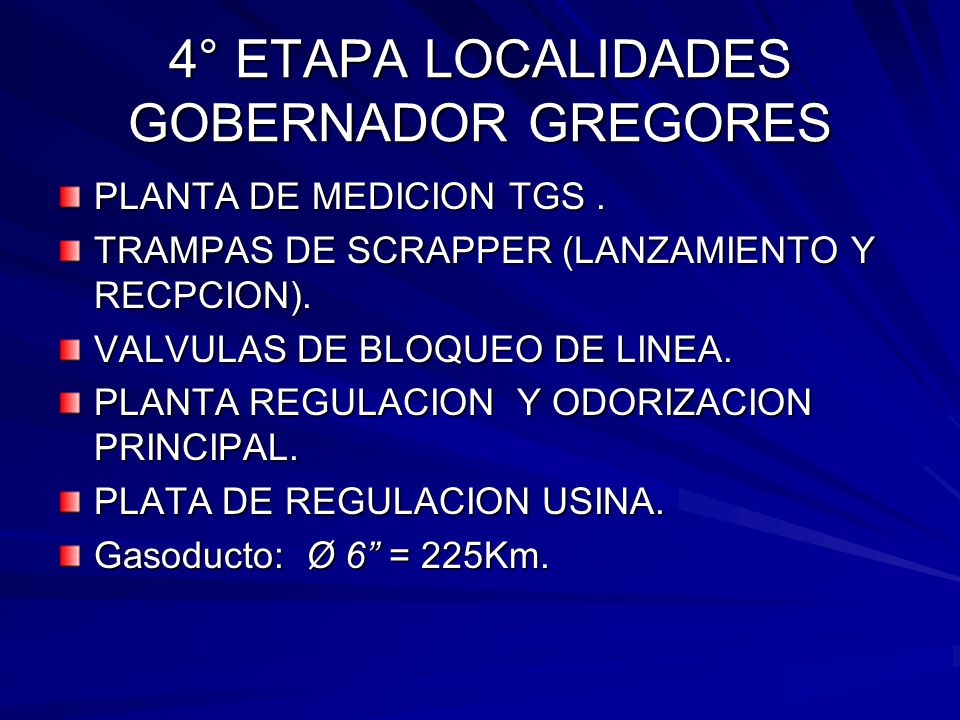

PLANTA DE MEDICION TGS . TRAMPAS DE SCRAPPER (LANZAMIENTO Y RECPCION). VALVULAS DE BLOQUEO DE LINEA. PLANTA REGULACION Y ODORIZACION PRINCIPAL. PLATA DE REGULACION USINA. Gasoducto: Ø 6” = 225Km.

26 5° ETAPA LOCALIDADES HIPOLITO YRIGOYEN
PLANTA DE MEDICION . TRAMPAS DE SCRAPPER (LANZAMIENTO Y RECEPCION). VALVULAS DE BLOQUEO DE LINEA PLANTA REGULACION Y ODORIZACION PRINCIPAL. PLANTA DE REGULACION USINA. Gasoducto: Ø 6” = 200Km.

27 6° ETAPA LOCALIDADES EL CHALTEN Y TRES LAGOS

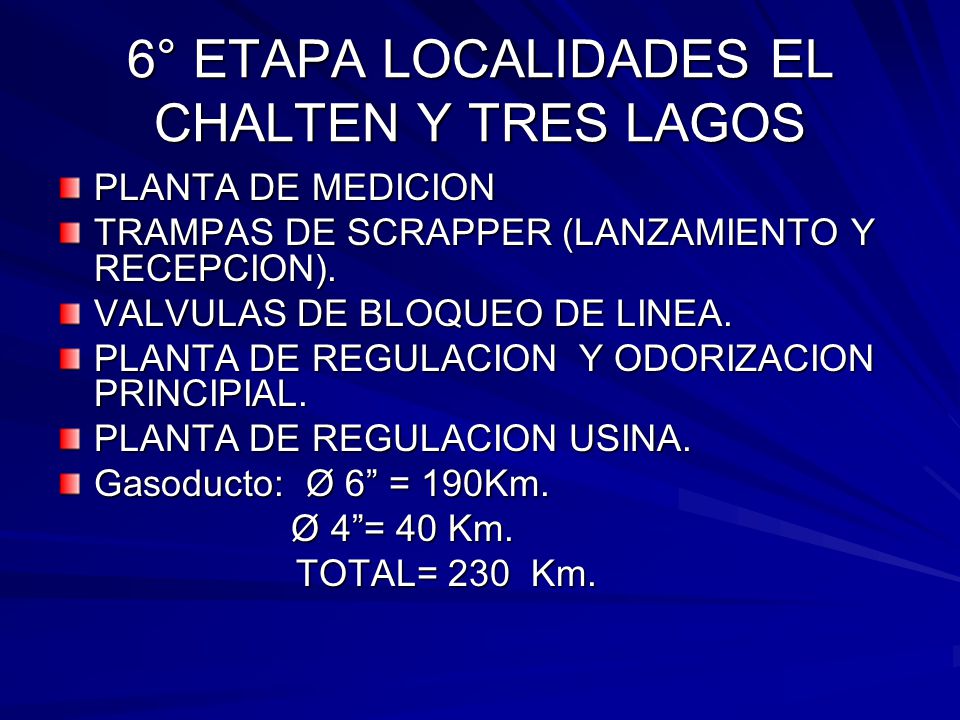

PLANTA DE MEDICION TRAMPAS DE SCRAPPER (LANZAMIENTO Y RECEPCION). VALVULAS DE BLOQUEO DE LINEA. PLANTA DE REGULACION Y ODORIZACION PRINCIPIAL. PLANTA DE REGULACION USINA. Gasoducto: Ø 6” = 190Km. Ø 4”= 40 Km. TOTAL= 230 Km.

28 7° ETAPA LOCALIDADES CALETA OLIVIA Y CAÑADON SECO

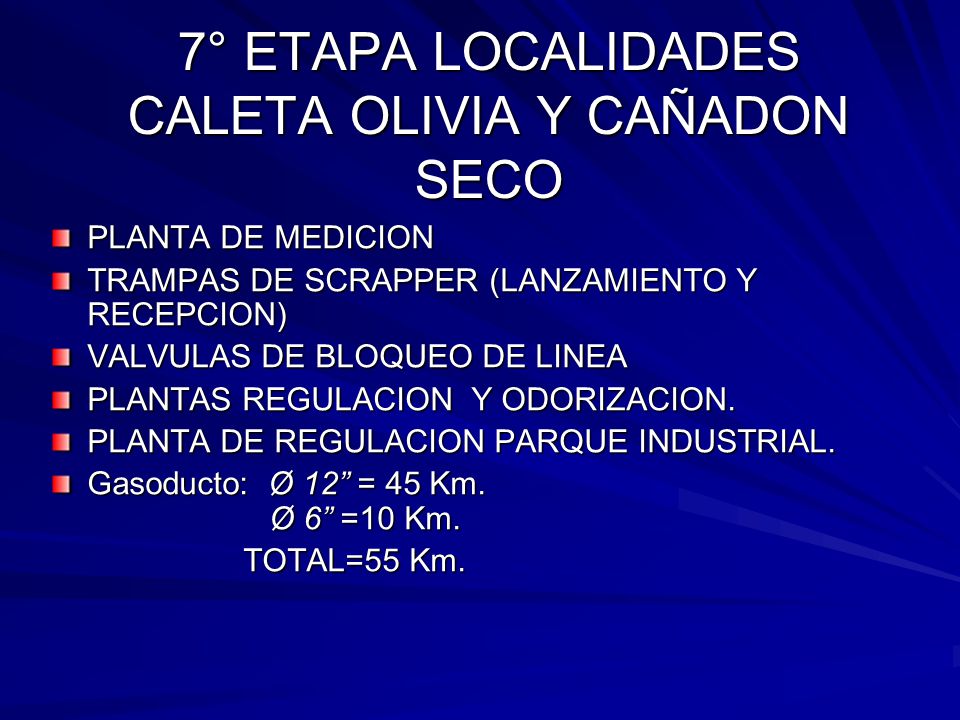

PLANTA DE MEDICION TRAMPAS DE SCRAPPER (LANZAMIENTO Y RECEPCION) VALVULAS DE BLOQUEO DE LINEA PLANTAS REGULACION Y ODORIZACION. PLANTA DE REGULACION PARQUE INDUSTRIAL. Gasoducto: Ø 12” = 45 Km Ø 6” =10 Km. TOTAL=55 Km.

29 PROYECTO DE EXPANSIÓN DE GASODUCTOS

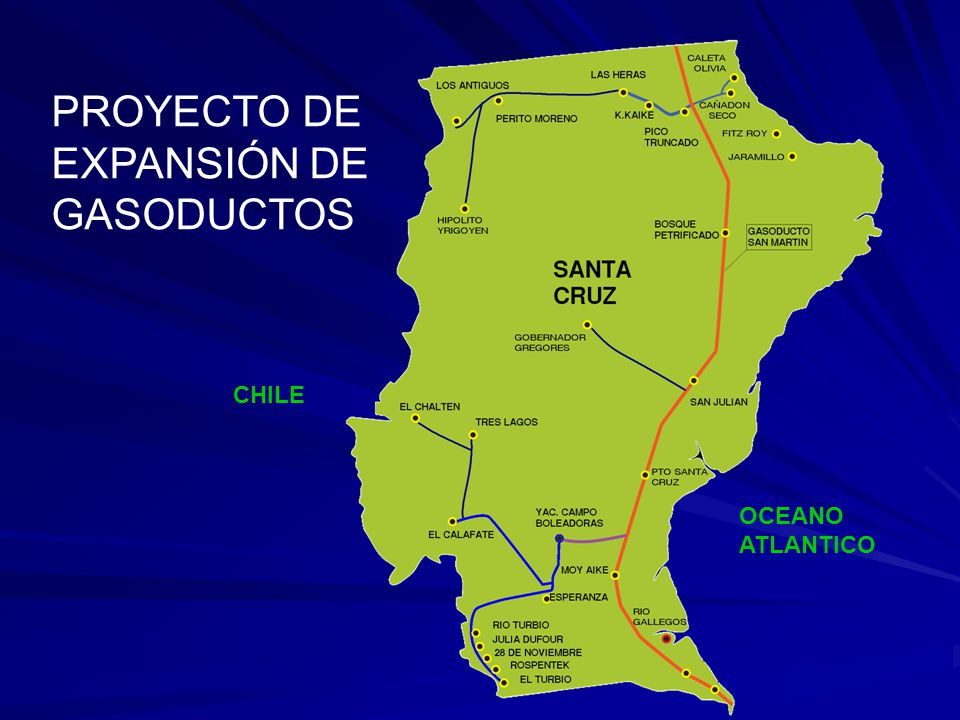

CHILE OCEANO ATLANTICO

30 VENTAJAS DEL PROYECTO DE EXPANSIÓN GASODUCTO SANTA CRUZ

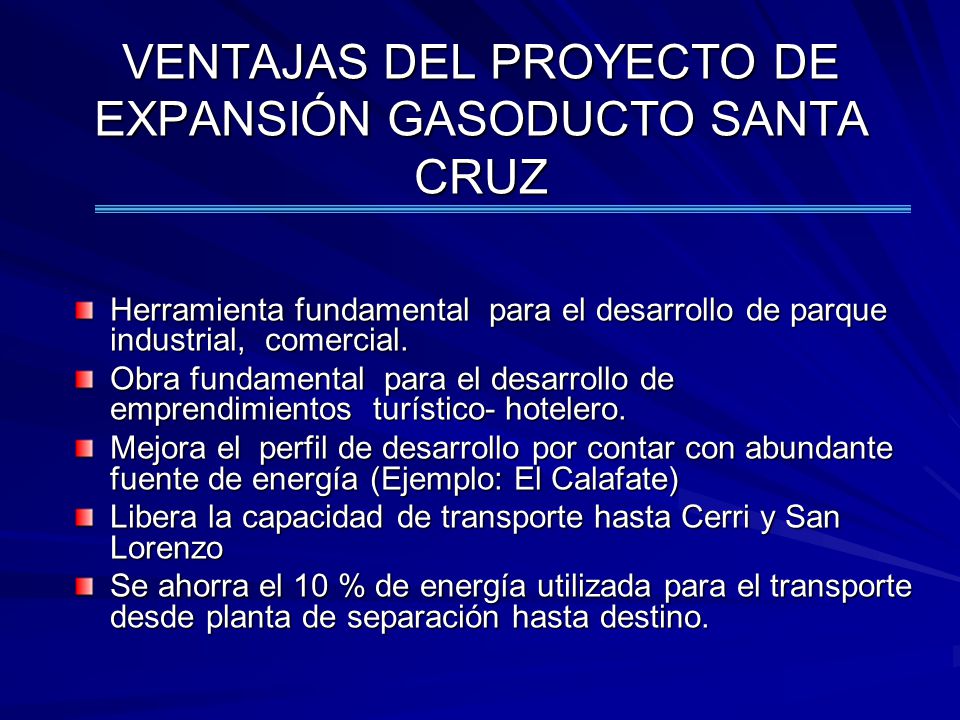

Herramienta fundamental para el desarrollo de parque industrial, comercial. Obra fundamental para el desarrollo de emprendimientos turístico- hotelero. Mejora el perfil de desarrollo por contar con abundante fuente de energía (Ejemplo: El Calafate) Libera la capacidad de transporte hasta Cerri y San Lorenzo Se ahorra el 10 % de energía utilizada para el transporte desde planta de separación hasta destino.

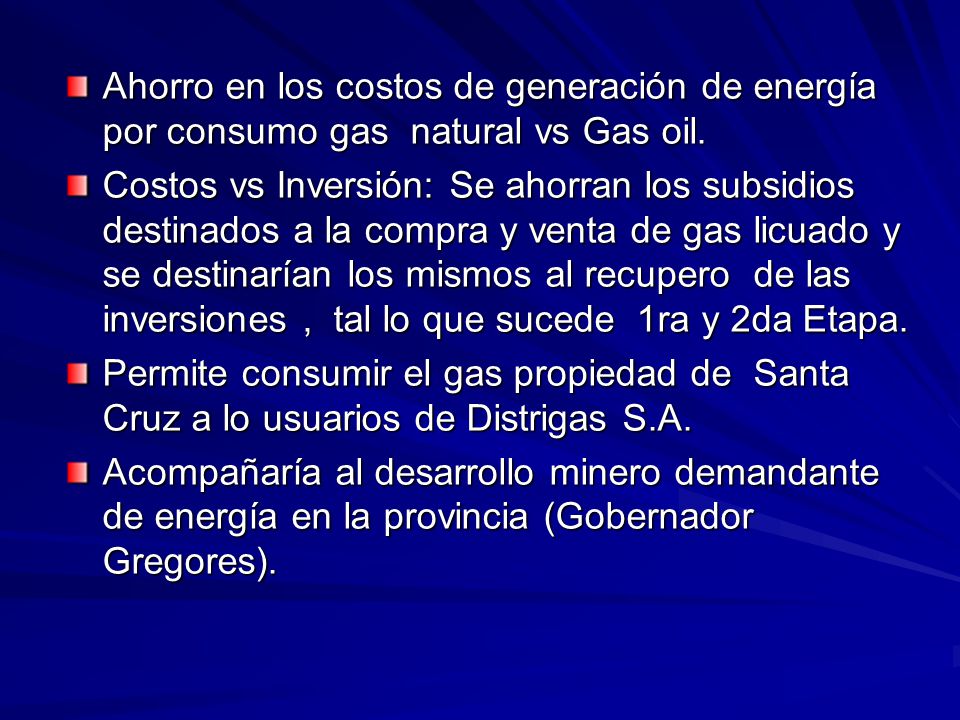

31 Ahorro en los costos de generación de energía por consumo gas natural vs Gas oil.
Costos vs Inversión: Se ahorran los subsidios destinados a la compra y venta de gas licuado y se destinarían los mismos al recupero de las inversiones , tal lo que sucede 1ra y 2da Etapa. Permite consumir el gas propiedad de Santa Cruz a lo usuarios de Distrigas S.A. Acompañaría al desarrollo minero demandante de energía en la provincia (Gobernador Gregores).
