Transporte de Hidrocarburos Líquidos y Gasoductos de Captación

Presentación del tema: "Transporte de Hidrocarburos Líquidos y Gasoductos de Captación"— Transcripción de la presentación:

1 Transporte de Hidrocarburos Líquidos y Gasoductos de Captación

2 2. Sistemas de Transporte de Hidrocarburos.
1. Procesos de Refinor. 2. Sistemas de Transporte de Hidrocarburos. 2.a. Transporte de Hidrocarburos Líquidos (captación y transporte) 2.b. Gasoductos de Captación 3. Sistema de Gestión Ambiental. 4. Situaciones particulares que obstaculicen nuestros derechos y obligaciones como Transportistas y como Cargadores.

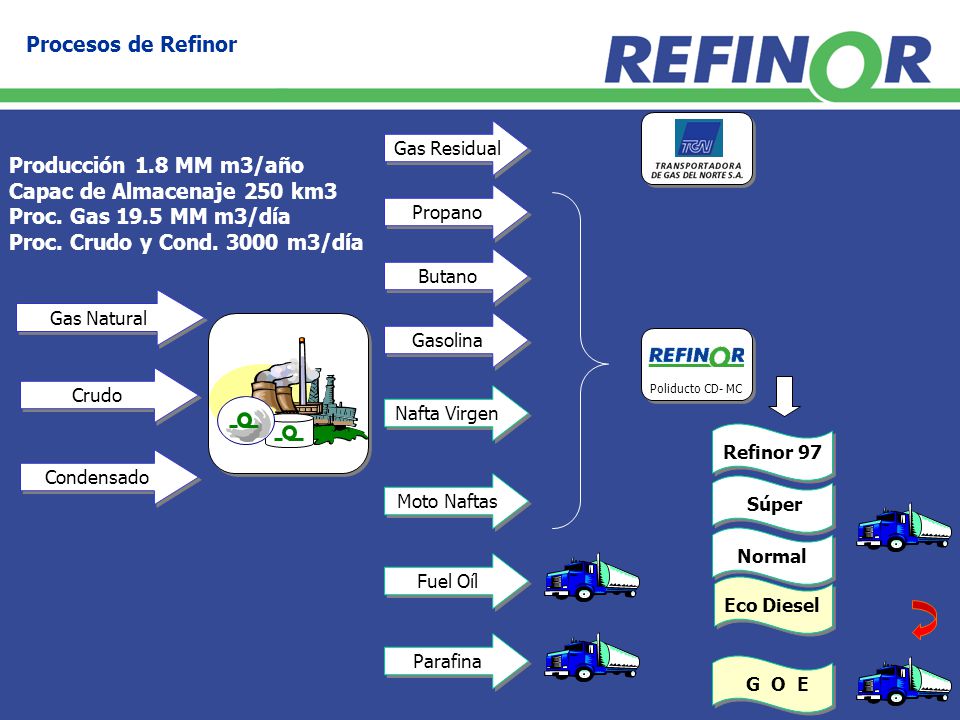

3 Procesos de Refinor Producción 1.8 MM m3/año
Gas Residual Producción 1.8 MM m3/año Capac de Almacenaje 250 km3 Proc. Gas 19.5 MM m3/día Proc. Crudo y Cond m3/día Propano Butano Gas Natural Gasolina Crudo Poliducto CD- MC Nafta Virgen Refinor 97 Condensado Moto Naftas Súper Normal Fuel Oíl Eco Diesel Parafina G O E

4 Transporte de Hidrocarburos Líquidos (captación y transporte)
1. Sistemas de Transporte de Hidrocarburos Líquidos. (ducto, buque, camión y ferrocarril) 2. Relación Operativa y Comercial con los Cargadores y/o Transportistas 3. Condiciones Técnico Operativas del Sistema, Confiabilidad y Seguridad.

5 Descripción del sistema que operamos
Transporte de Hidrocarburos Líquidos (captación y transporte) Descripción del sistema que operamos Prod MonteCristo Leales Güemes San Alberto BOLIVIA EB7 EB4 EB2 Aguaray Tucumán EB3 San Lorenzo Mosconi EB1 Chango Norte Ramos Tranquitas Aguaragüe Lomitas San Pedrito Ñacatimbay Campo Duran Alta Oleoducto de Refinor Oleoducto de Terceros Unidad de Medición Fiscal Poliducto de Refinor Poliducto de Terceros Caracteristicas técnicas de los ductos

6 Relación Operativa y Comercial con los Cargadores y/o Transportistas
Transporte de Hidrocarburos Líquidos (captación y transporte) Relación Operativa y Comercial con los Cargadores y/o Transportistas Cargadores de Crudo y Condensado, la relación operativa es: Se controlan las condiciones de transferencia de producto pactadas (caudal, presión, etc), se realizan programas trimestrales con revisión mensual y diaria. En todos los casos se controla la medición fiscal y los análisis de muestras en laboratorio. La Relación comercial con los cargadores es la de contratos de compra de crudo y condensado.

7 Condiciones Técnico Operativas del Sistema, Confiabilidad y Seguridad.
Integridad del Sistema Refinor cuenta con un plan de integridad cuyo desarrollo puede dividirse en los siguientes puntos: Priorización áreas de riesgo y ranqueo de secciones (mediante IAP: Integrity Assessment Program) Inspección Interna / Información de campo Plan de reparaciones - Corto plazo Análisis de crecimiento de fallas Plan de reparaciones - Largo Plazo Revisión de Procedimientos y Prácticas Confiabilidad Sistema de Control Operativos de lazo PID (Scada – Delta V) Seguridad Válvulas de Bloqueo Automáticas por alta y baja Presión. Válvulas de Alivio de Presión

8 Gasoductos de Captación
1. Sistemas de Transporte 2. Condiciones Técnico Operativas del Sistema, Confiabilidad y Seguridad. 3. Vinculación existente con la Gestión Comercial que se aplica para la Comercialización del Gas obtenido.

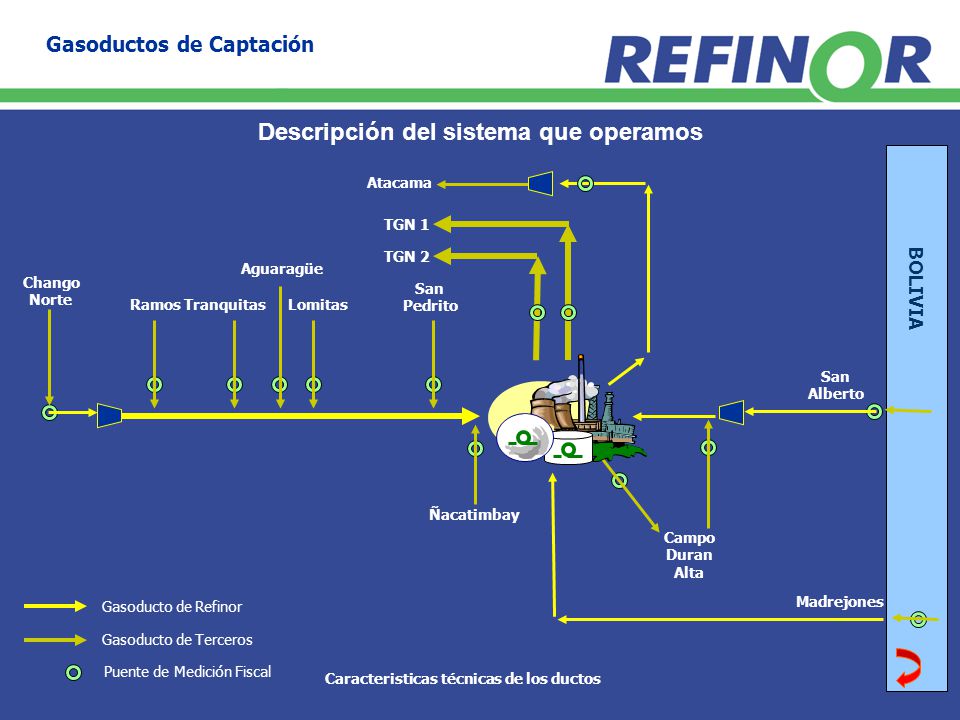

9 Descripción del sistema que operamos
Gasoductos de Captación Descripción del sistema que operamos Atacama TGN 1 TGN 2 Aguaragüe Chango Norte San Pedrito BOLIVIA Ramos Tranquitas Lomitas San Alberto Ñacatimbay Campo Duran Alta Gasoducto de Refinor Madrejones Gasoducto de Terceros Puente de Medición Fiscal Caracteristicas técnicas de los ductos

10 Gasoductos de Captación
Grado de vinculación existente con la gestión comercial que se aplica para la comercialización del gas obtenido. Cargadores de Gas Natural, la relación operativa es: Se controlan las condiciones de transferencia de producto pactadas (caudal, presión, etc)., se coordina con centro de despacho de gas natural En todos los casos se controla la medición fiscal y la cromatografía. La Relación comercial con los cargadores es la de contratos de compra de gas rico y gasolina.

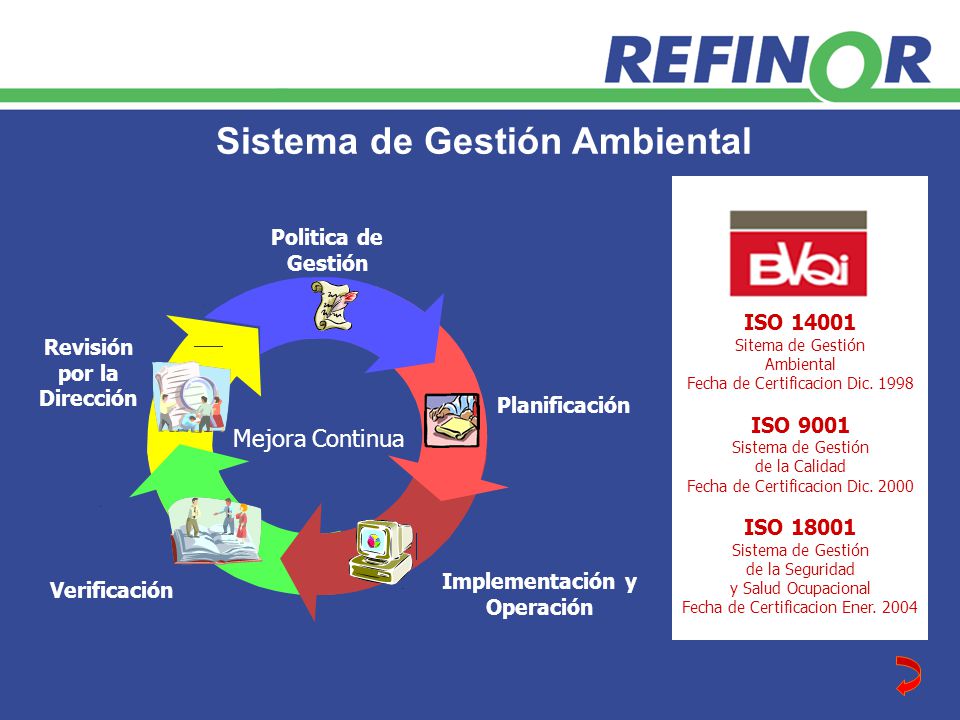

11 Sistema de Gestión Ambiental
ISO 14001 Sitema de Gestión Ambiental Fecha de Certificacion Dic. 1998 ISO 9001 Sistema de Gestión de la Calidad Fecha de Certificacion Dic. 2000 ISO 18001 de la Seguridad y Salud Ocupacional Fecha de Certificacion Ener. 2004 Politica de Gestión Planificación Revisión por la Dirección Mejora Continua Implementación y Operación Verificación

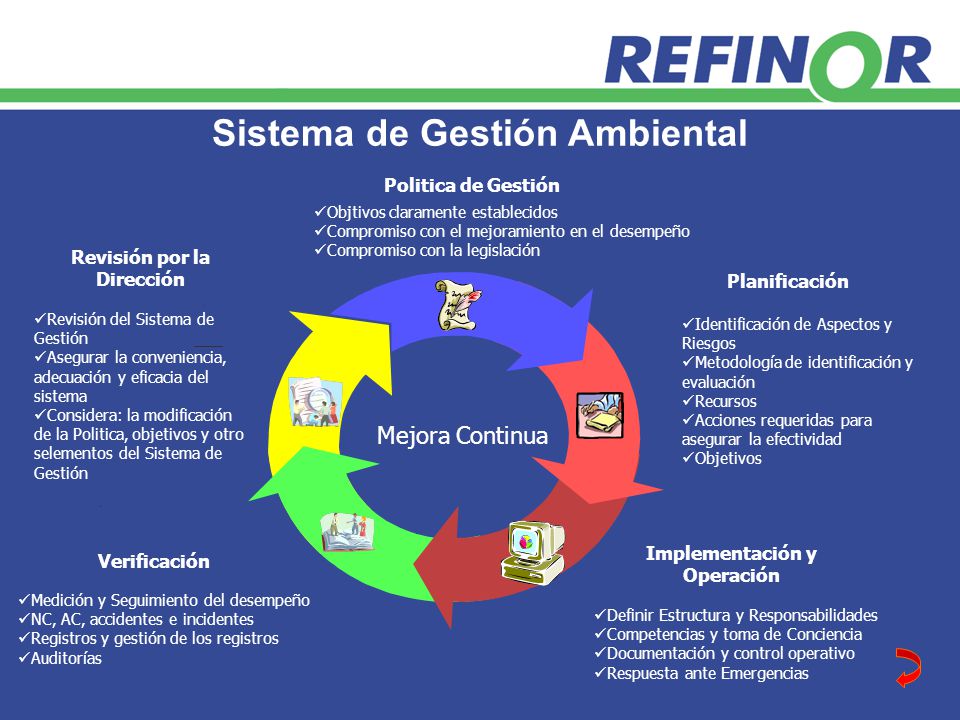

12 Sistema de Gestión Ambiental
Politica de Gestión Objtivos claramente establecidos Compromiso con el mejoramiento en el desempeño Compromiso con la legislación Revisión por la Dirección Planificación Revisión del Sistema de Gestión Asegurar la conveniencia, adecuación y eficacia del sistema Considera: la modificación de la Politica, objetivos y otro selementos del Sistema de Gestión Identificación de Aspectos y Riesgos Metodología de identificación y evaluación Recursos Acciones requeridas para asegurar la efectividad Objetivos Mejora Continua Implementación y Operación Verificación Medición y Seguimiento del desempeño NC, AC, accidentes e incidentes Registros y gestión de los registros Auditorías Definir Estructura y Responsabilidades Competencias y toma de Conciencia Documentación y control operativo Respuesta ante Emergencias

13 Situaciones particulares que obstaculicen nuestros derechos y obligaciones como Transportistas y como Cargadores. Conflictos Sociales / Piqueteros Amenaza de Continuidad Operativa Incumplimiento con clientes Conflictos con Aborígenes Imposibilidad de realizar trabajos sobre ductos Eventos de Sustracción Amenaza de Continuidad Operativa Alto riesgo de derrame y accidentes

14 Características Técnicas del los Sistemas de Transporte por Ductos
LIQUIDOS Poliducto Campo Durán – Montecristo Longitud : Km Diámetro : 12 3/4” Stock : m³ MAPO : 60 kg/cm² Oleoductos Balbuena Longitud : 57 Km Diámetro : 6” - 16 Km Diámetro : 8” – 41 Km Stock : 1630 m³ MAPO : 8 kg/cm² Aguaray Longitud : 11 Km Diámetro : 10” Stock : 570 m³ MAPO : 8 kg/cm² Andina Longitud : Km Diámetro : 6” – 0,8 Km Diámetro : 18” – 18,6 Km Diámetro : 6” – 1,4 km Stock : m³ MAPO : 30 kg/cm²

15 Características Técnicas del los Sistemas de Transporte por Ductos
GASES Gasoductos Telescópico Longitud : 89,7 Km Diámetro : 30” - 78 km Diámetro : 20” - 5 km Diámetro : 24” - 6,75 km MAPO : 80 kg/cm² Pocitos – Campo Durán Longitud : 23 km Diámetro : 24” MAPO : 83 kg/cm² Chango Norte Longuitud : 23 km Diámetro : 18” MAPO : 74 kg/cm2 Atacama Longitud : 65 km Diámetro : 20” MAPO : 74 kg/cm² Madrejones

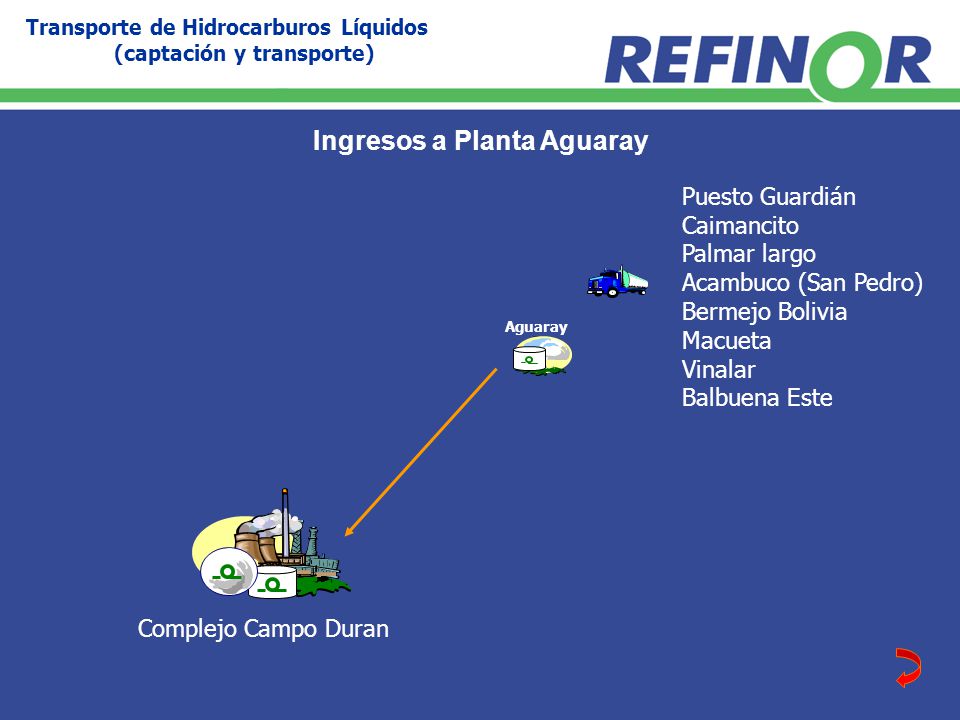

16 Ingresos a Planta Aguaray
Transporte de Hidrocarburos Líquidos (captación y transporte) Ingresos a Planta Aguaray Puesto Guardián Caimancito Palmar largo Acambuco (San Pedro) Bermejo Bolivia Macueta Vinalar Balbuena Este Aguaray Complejo Campo Duran

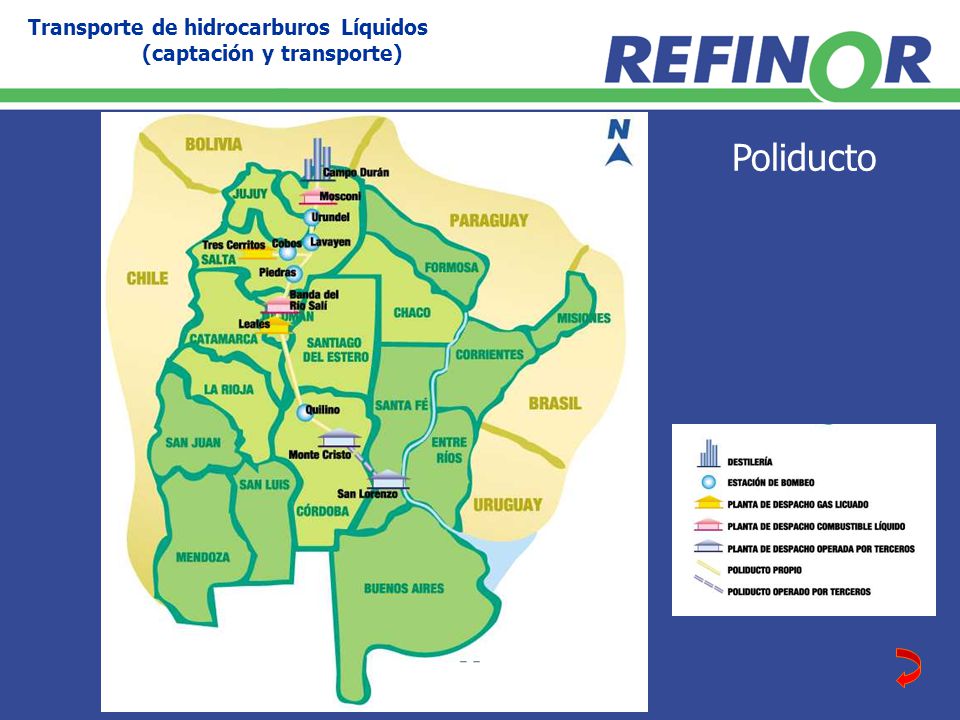

17 Transporte de hidrocarburos Líquidos (captación y transporte)
Poliducto
