1 Jornadas sobre Transporte de Hidrocarburos Líquidos y Gasoductos de Captación. Diciembre 2005 Áreas Distrito Sur PLUSPETROL SA

2 Yacimiento Centenario LIMAY R. Plaza. Huincul Neuquén Yacimiento El Porvenir Yacimiento Aguada Baguales Yacimiento Puesto Touquet

3

4 YAC. CENTENARIO Descripción del Sistema de Transporte de Petróleo OLDELVAL Planta de Tratamiento Oleoducto a Bahía Blanca Oleoducto a Plaza Huincul

5 Tk 0001 Tk 0002 Capacidad Nominal 1500 m 3 YAC. CENTENARIO Descripción de las Instalaciones OLDELVAL S.A. Oleoducto Challacó Pto. Rosales Bombas de Transferencia Marca Tromba mod. BTPH-410/20 Caudal = 210 m3/hora Presión = 17 Kg/cm2 NOTA: EVENTUALMENTE SE ENTREGA CRUDO EN CAMIONES A PEQUEÑAS DESTILERIAS

6 YAC. CENTENARIO Relaciones Operativas y Comerciales PLUSPETROL cuenta con un contrato de Transporte de petróleo crudo proveniente del Área “Centenario”, con Oleoductos del Valle, con un programa de cargas de 290 m3/día hasta mayo de 2006.

7 YAC. CENTENARIO Reseña de las Condiciones Técnico-Operativas Las entregas se realizan en sendos tanques cilíndricos (Nros. 0001 y 0002), verticales de techo fijo soldados calibrados según metodología OTM (Método óptico de calibración, Normas ISO 7507.3).- El equipo de medición utilizado para la calibración es una estación total Wild TC2002K y siguiendo los lineamientos detallados en las normas API Std 2550 en lo referente a los procedimientos de cálculo y corrección por variaciones de nivel de fluido y temperatura. La medición de niveles, corte de agua y temperatura se realiza mediante elementos autorizados por el SIMELA (Sistema Métrico Legal Argentino): cinta graduada con un pilón regla graduada Termómetro Nivel de incertidumbre El equipo utilizado para la calibración de los tanques con distanciometro electro- óptico de alta precisión: 1 ppm (un milímetro en un kilómetro), y medición de ángulos con una apreciación de 0.1” y un desvío típico de 0.5”. Tales precisiones superan holgadamente los requerimientos mínimos exigido por la norma (incertidumbre máxima admisible = 0.2%)

8 YAC. CENTENARIO Sistema de gestión Ambiental MONITOREO BIMESTRAL DE OBRAS Y TAREAS Incluye la ejecución del Plan de Monitoreo Ambiental para el seguimiento del estado De los recursos de acuerdo a los lineamientos de la Resolución 25/2004.- MONITOREO BIMESTRAL DE OBRAS Y TAREAS Incluye el resumen de las actividades desarrolladas en el Monitoreo Bimestral de Obras y Tareas.- I NFORMES FINALES DE INCIDENTE Informe técnico donde se describen las actividades desarrolladas tendientes a la restauración del medio físico

9 YAC. CENTENARIO Sistema de Gestión Ambiental Continuación Planes de Contingencias: de acuerdo a los lineamientos de la Resolución 342/93 y/o Disposición 56/97 Análisis de Riesgos Ambientales Responsables de la ejecución: DISTRITO SUR – Geólogos Asociados Seguimiento y Control Gerencia de Operaciones de Distrito Supervisor EHS local Dirección Provincial de Medio Ambiente y Desarrollo Sustentable NOTA: Este Sistema de Gestión Ambiental aplica para todos los Yacimientos del DISTRITO SUR (Centenario, El Porvenir, Ag. Baguales y Puesto Touquet)

10 YAC. CENTENARIO Localización de los Puntos de Transferencia de Gas Plantas de Gas NEUBA I

11 YAC. CENTENARIO Descripción de las Instalaciones Planta Turboexpansora Planta Dew Point AMETEK Cromatógrafo ULTRA 3000 ULTRA 3000 A Gto NEUBA I Progresiva KM 60

12 YAC. CENTENARIO Descrición del Sistema Esta Planta inyecta el gas a través del PM-351.- El Punto de Medición PM-351 es del tipo inferencial y consta de un tramo, marca Daniel Seniors S-600, de diámetro nominal 8”, recepcionado con control de calidad por Red Man Measurement, controlado de acuerdo a AGA report 3 PLANTA DE TURBOEXPANSION

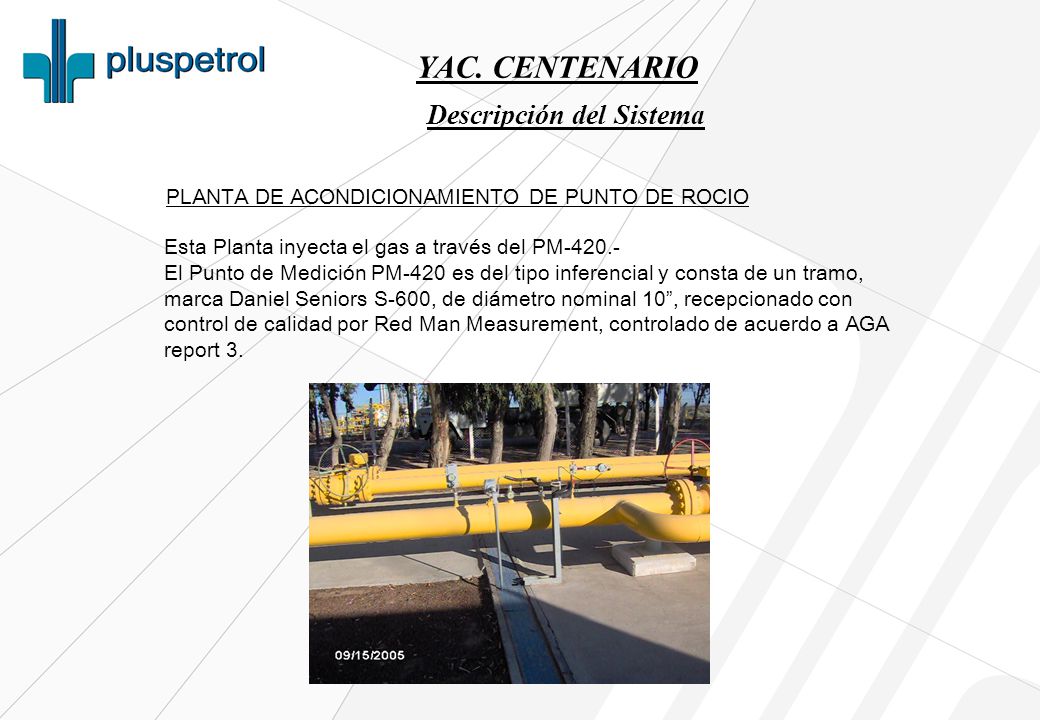

13 YAC. CENTENARIO Descripción del Sistema PLANTA DE ACONDICIONAMIENTO DE PUNTO DE ROCIO Esta Planta inyecta el gas a través del PM-420.- El Punto de Medición PM-420 es del tipo inferencial y consta de un tramo, marca Daniel Seniors S-600, de diámetro nominal 10”, recepcionado con control de calidad por Red Man Measurement, controlado de acuerdo a AGA report 3.

14 YAC. CENTENARIO Descripción del Sistema – Condiciones Técnico Operativas MEDICION Y CONTROL DE CALIDAD Las variables de medición (presión, temperatura, presión diferencial), son registrables por medio de un computador de flujo, que tiene incorporado un soft para el cálculo del caudal según AGA report 3, marca Daniel, modelo Ultra 3000, reportando el caudal en m3/std horario, m3/día std. A su vez este computador recibe cada 5” la información de la composición molar del gas, proveniente de un cromatógrafo on line, por medio de una comunicación Modbus RTU.- Incertidumbre de lazos de caudal según AGA 3. Incertidumbre admitida : 2% Incertidumbre promedio (ambas plantas): 1,21%

15 YAC. CENTENARIO Vinculación con los Clientes El caudal corregido por el poder calorífico, densidad e inertes presentes reportados con base de 9300 kcal/m3 son enviados a la sala de control de las plantas y al unísono transmitidas a TGS (Transportadora de Gas del Sur) por medio del sistema FM de dicha compañía transportadora y ésta a su vez retransmite al sistema SCADA para todos los involucrados en la programación comercial (clientes), denominado SPAC.

16 YAC. CENTENARIO Gestión Comercial - Sistema de Transmisión de Datos Cromatógrafo ULTRA 3000 ULTRA 3000 A Gto NEUBA I Progresiva KM 60 SALA DE CONTROL TGS y Clientes

17

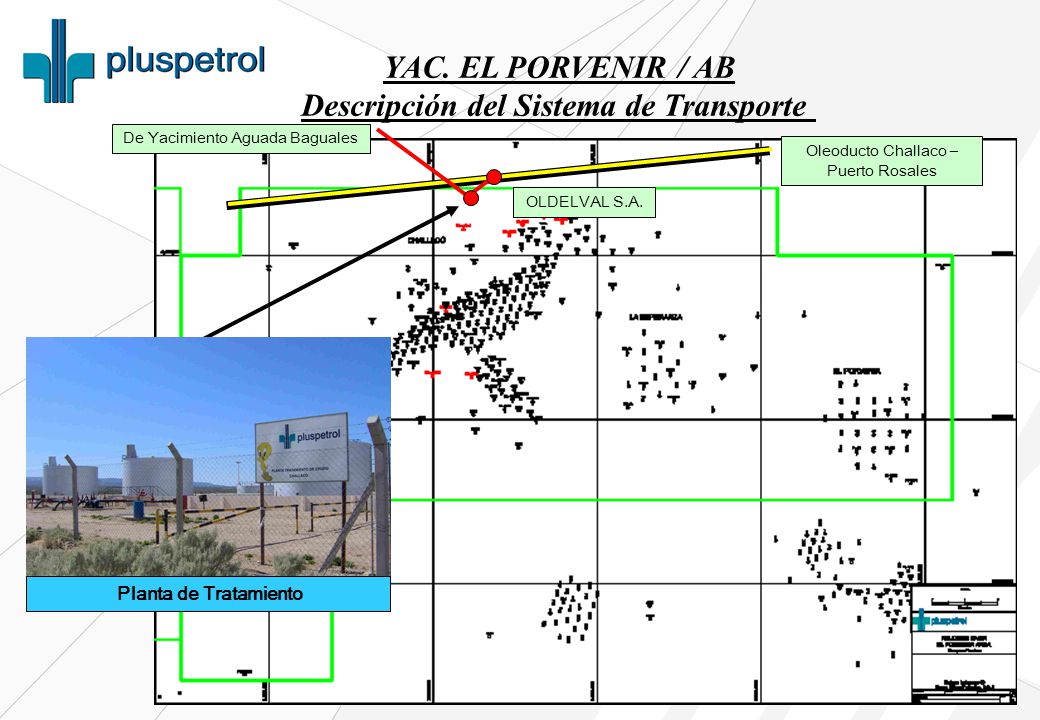

18 YAC. EL PORVENIR / AB Descripción del Sistema de Transporte De Yacimiento Aguada Baguales Planta de Tratamiento OLDELVAL S.A. Oleoducto Challaco – Puerto Rosales

19 YAC. EL PORVENIR - AB Relaciones Operativas y Comerciales PLUSPETROL cuenta con un contrato de transporte de petróleo crudo proveniente de las áreas “El Porvenir” y “Aguada Baguales”, con Oleoductos del Valle, con un programa de cargas de 410 m3/día hasta mayo de 2006.

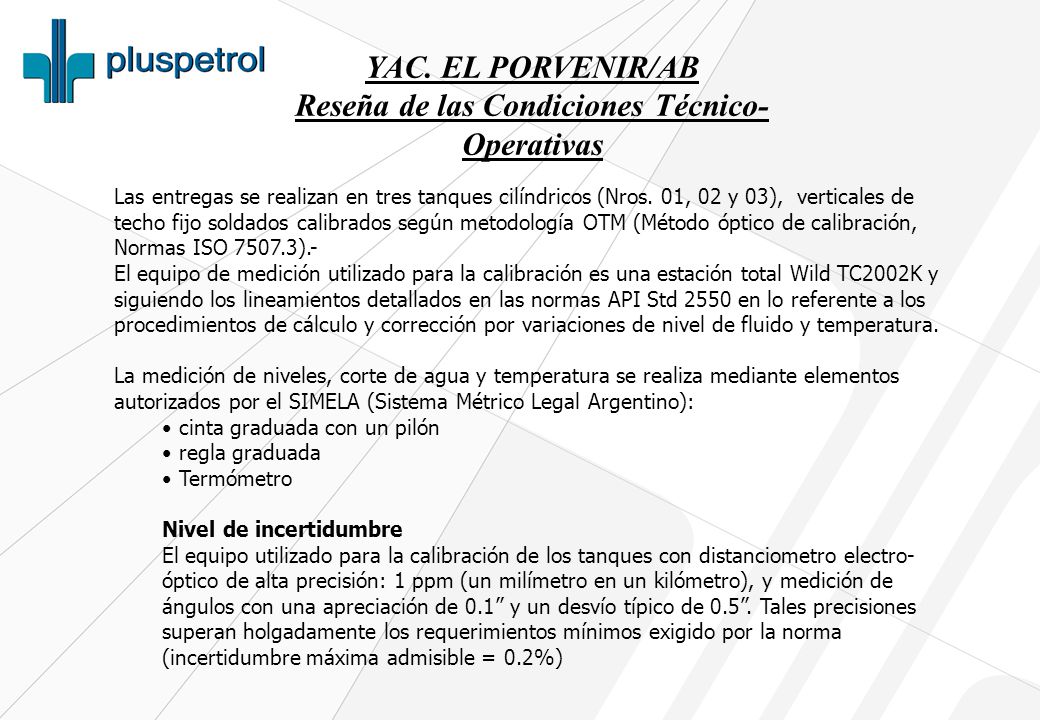

20 YAC. EL PORVENIR/AB Reseña de las Condiciones Técnico- Operativas Las entregas se realizan en tres tanques cilíndricos (Nros. 01, 02 y 03), verticales de techo fijo soldados calibrados según metodología OTM (Método óptico de calibración, Normas ISO 7507.3).- El equipo de medición utilizado para la calibración es una estación total Wild TC2002K y siguiendo los lineamientos detallados en las normas API Std 2550 en lo referente a los procedimientos de cálculo y corrección por variaciones de nivel de fluido y temperatura. La medición de niveles, corte de agua y temperatura se realiza mediante elementos autorizados por el SIMELA (Sistema Métrico Legal Argentino): cinta graduada con un pilón regla graduada Termómetro Nivel de incertidumbre El equipo utilizado para la calibración de los tanques con distanciometro electro- óptico de alta precisión: 1 ppm (un milímetro en un kilómetro), y medición de ángulos con una apreciación de 0.1” y un desvío típico de 0.5”. Tales precisiones superan holgadamente los requerimientos mínimos exigido por la norma (incertidumbre máxima admisible = 0.2%)

21

22 YAC. PUESTO TOUQUET Localización del Punto de Transferencia de gas Planta Compresora Gasoducto a Planta TGS

23 YAC. PUESTO TOUQUET Descripción del Sistema Operado PLANTA TGS PLAZA HUINCUL PM 96 PM 411 PM 354 PM 316 REPSOL PLUSPETROL (PT) G. MEDANITO PM 360 GASODUCTO CORDILLERANO

24 YAC. PUESTO TOUQUET Condiciones Técnicas - Operativas Pluspetrol S.A. entrega el gas natural a través del PM 354, en la Planta de Tratamiento Plaza Huincul, en la cual se procesa el gas para dejarlo en condiciones de ser transportado; respetando los límites de calidades establecidos por la Resolución 622 SE.- Este gas procesado por TGS es inyectado al sistema de transporte en el PM 360, conocido como Nudo Huincul, el cual puede derivar a distintos gasoductos regionales (Cordillerano, Gasoducto Zapala y Huincul-Senillosa).- Los puntos de medición responden al AGA report 3, y los datos de inyección de ventas son informados al sistema SCADA de dicha transportadora siendo este el operador relacionado.- En el PM 354 la medición es inferencial con placa orificio de 4” Serie 600 con un computador de flujo Solar Flow marca Daniels, todo ello de acuerdo a AGA report 3
